厦门才茂CDMA2000 EVDO Gateway-CM8350G 技术规范

  • 格式：pdf
  • 大小：251.77 KB
  • 文档页数：4

CM 8350G CDMA2000 EVDO HSDPA/HSUPA wifi网关技术规范
一、产品概述
CM8350G CDMA2000 1X EVDO/HSDPA/HSUPA WIFI无线网关
Gateway，支持WIFI功能（802.11 a/b/g/n）和3G/3.5G CDMA2000
EVDO无线网络功能，同时系统加载了广域网通信VPN隧道、WIFI
局域网传输的安全认证等安全功能，实现无线局域网和无线广
域网的无缝连接，为用户提供高速、安全、可靠的移动宽带服
务。

本设备是一款广泛应用于中小企业和家庭无线联网的设备，
同时设备也可以应用于金融，水利，环保，电力，邮政，气象
等行业，实现无线数据高速、安全、可靠数据传输。

二、3G/3.5G无线参数
1、支持CDMA2000 1X EVDO Rev A无线网络
2、支持IS-95 A/B 和CDMA2000 1xRTT无线网络
3、数据速率
Downlink up to 3.1Mbps
Uplink up to 1.8Mbps
三、WIFI技术参数
1、支持802.11 a/b/g标准，速度支持6M/9M/12M/18M/24M/36/48/54Mbps最高可达
108M
2、支持WAP加密，内置WAP和WAP 2.0，内建64位和128位的WEP加密
3、支持WEP加密，内置802.11I 4.0 WEP（128位和64位）TKIP、AES和CCMP
等硬件安全引擎
四、硬件系统
1、CPU:工业级ARM9 CPU，200MPS,16K Dcache，16K Icache
2、FLASH：8MB（可扩展至32MB）
3、SDRAM：64MB（可扩展至256MB）
4、接口：
以太网口：
4个10/100 Base-T 以太网交换口, 1,5 kV isolation transformer
1个10/100M WAN口
USB接口：
1个USB2.0 HOST接口
串口：
RS232 serial port, (Support RS422/RS485 if needed)
Rate:110bps~230400bps
Data bits :7 or 8
Parity: None, Even, Odd
Stop bits: - 1 or 2
Flow contro: None or RTS/CTS
Protection – 15 kV ESD and short circuit
Console : RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1) 指示灯：
具有WIFI、WAN、电源、通信、在线及以太网口LINK/ACT指示灯。

天线接口：
3G/3.5G天线接口：标准SMA阴头天线接口，特性阻抗50欧。

WIFI天线接口：标准SMA阳头天线接口，特性阻抗50欧。

SIM/UIM卡接口：
标准的抽屉式用户卡接口（3V/5V）。

电源接口：
标准的3芯火车头电源插座。

6、供电：
外接电源：DC 9V 1.5A
宽电压供电：DC 5-32V
7、尺寸：
产品外形尺寸：174*131*27mm
产品包装尺寸：350*215*88mm
8、重量：
0.7kg
9、其他参数:
工作环境温度-25~+65ºC
储存温度-40~+85ºC
相对湿度95%(无凝结)
五、软件功能
1.支持3G/3.5G无线接入，支持WIFI AP（80
2.11 A/B/G/N）功能，实现WIFI和
3G/3.5G公用网络的无缝连接
2.支持10/100M以太网接口（有线WAN口），支持PPPOE协议
3.支持无线视频监控和动态图像传输
4.智能型数据终端，上电即可进入数据传输状态，并且智能防掉线，设备支持在线
检测，在线维持，掉线自动重拨，确保设备永远在线。

5.支持IPTABLES防火墙，包过滤功能
6.支持多种协议：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，
FTP等。

7.支持动态路由和静态路由
8.支持DHCP 功能
9.支持NAT功能，如SNAT，DNAT
10.支持动态DDNS
11.支持DMZ主机
12.支持路由转发，同时也支持串口数据传输,，数据中心管理
13.支持APN/VPDN网络
14.方便的WEB配置，支持远程WEB管理
15.支持telnet管理，方便易用的控制台shell交互环境
16.支持多台终端共享router ppp广域网出口
17.支持多种无线拨号方式：自动分配，指定IP，指定本地对端IP
18.支持作为PPP服务器，多种认证方式，支持双向认证
19.方便易用的COM及SYSLOG系统诊断，调试功能
20.支持串口本地软件升级
21.支持TFTP软件远程升级
22.支持实时时钟
23.同时支持LINUX和WINDOWS操作系统
六、典型应用
1.中小企业网关
2.家庭网关
3.等等。

合集下载

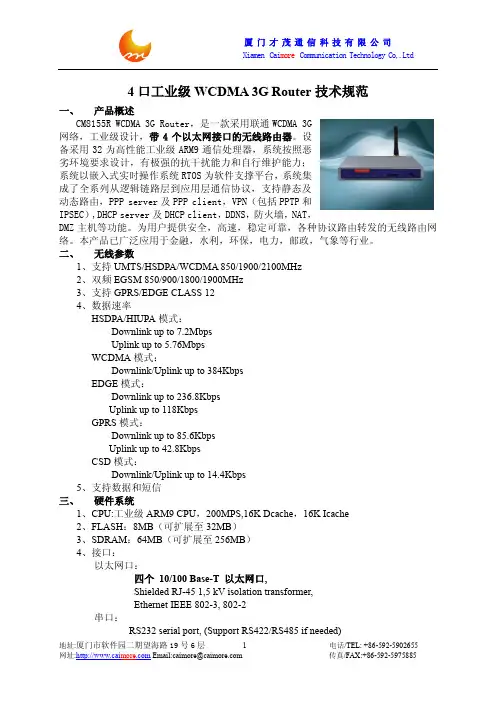

厦门才茂4口工业级3G(WCDMA)ROUTER-CM8155R 技术规范

厦门才茂4口工业级3G(WCDMA)ROUTER-CM8155R 技术规范

4口工业级WCDMA 3G Router技术规范一、产品概述CM8155R WCDMA 3G Router，是一款采用联通WCDMA 3G网络，工业级设计，带4个以太网接口的无线路由器。

设备采用32为高性能工业级ARM9通信处理器，系统按照恶劣环境要求设计，有极强的抗干扰能力和自行维护能力；系统以嵌入式实时操作系统RTOS为软件支撑平台，系统集成了全系列从逻辑链路层到应用层通信协议，支持静态及动态路由，PPP server及PPP client，VPN（包括PPTP和IPSEC）,DHCP server及DHCP client，DDNS，防火墙，NAT，DMZ主机等功能。

为用户提供安全，高速，稳定可靠，各种协议路由转发的无线路由网络。

本产品已广泛应用于金融，水利，环保，电力，邮政，气象等行业。

二、无线参数1、支持UMTS/HSDPA/WCDMA 850/1900/2100MHz2、双频EGSM 850/900/1800/1900MHz3、支持GPRS/EDGE CLASS 124、数据速率HSDPA/HIUPA模式：Downlink up to 7.2MbpsUplink up to 5.76MbpsWCDMA模式：Downlink/Uplink up to 384KbpsEDGE模式：Downlink up to 236.8KbpsUplink up to 118KbpsGPRS模式：Downlink up to 85.6KbpsUplink up to 42.8KbpsCSD模式：Downlink/Uplink up to 14.4Kbps5、支持数据和短信三、硬件系统1、CPU:工业级ARM9 CPU，200MPS,16K Dcache，16K Icache2、FLASH：8MB（可扩展至32MB）3、SDRAM：64MB（可扩展至256MB）4、接口：以太网口：四个10/100 Base-T 以太网口,Shielded RJ-45 1,5 kV isolation transformer,Ethernet IEEE 802-3, 802-2串口：RS232 serial port, (Support RS422/RS485 if needed)Rate:110bps~230400bpsData bits :7 or 8Parity: None, Even, OddStop bits: - 1 or 2Flow contro: None or RTS/CTSProtection – 15 kV ESD and short circuitConsole : RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1) 指示灯：具有电源、通信、在线及以太网口LINK/ACT指示灯。

CEM800 EVDO电信标准模块硬件使用指南_V1.1

CEM800 EVDO电信标准模块硬件使用指南_V1.1

CEM800 EVDO模块（符合中国电信M2M标准的模块）硬件使用指南Version 1.1上海域格信息技术有限公司修订记录文档版本修改说明发布日期作者V0.1 初稿2010-10-08V0.2 正式发布2010-11-05 V1.0 更新部分接口描述2011-3-13 V1.1 添加公司相关信息2011-6-10目录1 CEM800模块总体介绍 (6)1.1 概述 (6)1.2 CEM800模块功能概述 (6)1.3 CEM800模块框图 (7)1.4 缩略语 (7)2 硬件接口定义 (9)3 硬件接口描述 (11)3.1 工作模式 (11)3.2 供电电源 (12)3.2.1 输入电源 (12)3.2.2 工作电流 (12)3.3 模块开关机/复位流程 (13)3.3.1 模块开机 (13)3.3.2 模块关机 (13)3.4 低功率模式 (14)3.4.1 激活低功率模式 (14)3.4.2 低功率模式下的串行接口 (15)3.4.3 关闭低功率模式 (15)3.5 串行接口 (16)3.5.1 UART1 (17)3.5.2 USB接口 (19)3.6 RUIM卡接口 (20)3.7 A UDIO接口 (21)3.7.1 第一路差分MIC接口 (22)3.7.2 第一路差分S PEAKER端口 (22)3.8 控制和状态指示接口 (23)3.8.1 RESET_N信号 (23)3.8.2 VREF_IO参考信号 (24)3.8.3 PWRON_N (24)3.8.4 MODULE_WAKEUP (24)3.8.5 HOST_WAKEUP (24)3.8.6 GPIO基本输入输出 (24)3.9 天线接口 (24)3.9.1 RF连接器接口 (25)3.9.2 天线焊盘接口 (26)4 接口电气特性 (26)4.1 极限应用条件 (26)4.2 工作、存储温度 (26)4.3 ESD特性 (26)4.3.1 天线接口ESD防护 (27)4.3.2 RUIM卡接口ESD防护 (27)4.4 模块IO口电平 (27)4.5 应用接口电气特性 (28)5 结构 (31)5.1 CEM800模块外形尺寸 (31)5.2 B2B连接器外形尺寸 (31)表 1-1产品特性 (6)表 2-1 60Pin引脚名称 (9)表 2-2 60Pin引脚定义 (9)表 3-1输入电源信号 (12)表 3-2模块工作电流(VCC=3.7V) (12)表 3-3 Serial Interfaces signals (17)表 3-4接口信号定义 (18)表 3-5 R-UIM 接口信号 (20)表 3-6音频接口信号 (21)表 3-7 扬声器端口特性 (23)表 3-8 控制和状态指示接口定义 (23)表 3-9 VREF_IO 规范 (24)表 3-10天线接口特性 (24)表 4-1 最大额定值 (26)表 4-2 模块温度范围 (26)表 4-3 ESD特性 (27)表 4-4 模块IO口电平 (28)表 4-5 接口特性 (28)图 1-1 CEM800模块应用框图 (7)图 3-1 PWRON_N 开机时序 (13)图 3-2 PWRON_N 关机时序 (14)图 3-3 ATS24 操作 (15)图 3-4 Sleep Mode下的CTS信号 (15)图 3-5 MODULE_WAKEUP信号唤醒操作 (16)图 3-6 串行接口数据 (16)图 3-7 UART1 接口信号 (17)图 3-8 模块串口与3V单片机连接示意图 (18)图 3-9 3线串口连接示意图 (18)图 3-10 9线流控串口电气连接示意图 (19)图 3-11 USB 接口信号 (19)图 3-12 USB接口设计参考电路 (20)图 3-13 RUIM卡接口电路示意图 (21)图 3-14 RUIM卡及卡座管脚顺序图 (21)图 3-15 差分音频接口参考设计图 (22)图 3-16 单端音频接口参考设计图 (22)图 3-17 RF Connector尺寸图 (25)图 4-1 天线接口ESD防护推荐 (27)图 4-2 RUIM卡接口ESD防护推荐 (27)图 5-1模块结构尺寸图 (31)图 5-2 CEM800外形图 (31)图 5-3 模块使用的连接器Panasonic公司的AXK6F60547YG (32)图 5-4 用户板上与CEM800模块配合使用的连接器Panasonic公司的AXK5F60547YG (33)1 CEM800模块总体介绍1.1 概述本文档介绍了符合电信M2M标准的模块CEM800的功能、接口、技术规格、外观和结构等相关内容，可以帮助使用本模块的研发工程师提供设计参考。

CDMA2000EVDOCDMA1X双模型网监系统工程应用指导V10-PPT课件

CDMA2000EVDOCDMA1X双模型网监系统工程应用指导V10-PPT课件


2.
效果监控设备介绍
正常工作条件及使用环 境
环境温度：-20℃～+55℃ 相对湿度：≤95%
大气压力：86kPa～106kPa 供电电源：AC155V～285V/50Hz±5Hz Modem天线端口接收信号功率：-100dBm～40dBm 工作频段： CDMA1X频段：800MHz； EVDO频段：2100MHz。
3.
设备安装
站址选择

外接天线位置选择 安装在所要监测的覆盖区域内即可。 为保证监测仪能有效的采集网络信号数据，同时能与OMC进 行稳定的通信，网络信号质量监测仪无线MODEM天线端口
的接收信号场强建议不要小于-90dBm。
网监仪位置选择 与外接天线距离不要太远的地方（即天线通路损耗不可过大，
16方接地线及铜鼻头
安装工具
3.
设备安装
主机设备安装
安装说明：
选择墙体较坚固 的位置安装； 将主机盒体抬起， 对照盒体上的安 装孔位在在墙面 打四个孔，把塑
料胶塞分别塞入
孔内； 抬起机箱，用自 攻螺钉将设备紧
固于墙面即可。
3.
设备安装
天线连接

网络信号监测仪机箱端口前面板（挂墙安装后端口朝下）如上图所示。 将机箱端口底面板的天线口与相应的监测点的天线射频口相连即可。
3.
设备安装
电源接入和接地

接地 用截面大于16mm2铜导线接至接地点，铜纺织线另一端与建筑地可 靠连接，要求接地电阻小于10Ω 。

采用交流供电 设备使用交流220V/50Hz供电，电源线长2m，请将交流电源插头 （三相）就近插入AC220V供电插座（AC220V,1A）。

采用直流供电 直流供电采用-48V，请将设备引出的电源连接线（黑色线接0V,兰色 线接-48V）与相对应的供电电源相连，注意极性切勿接错。

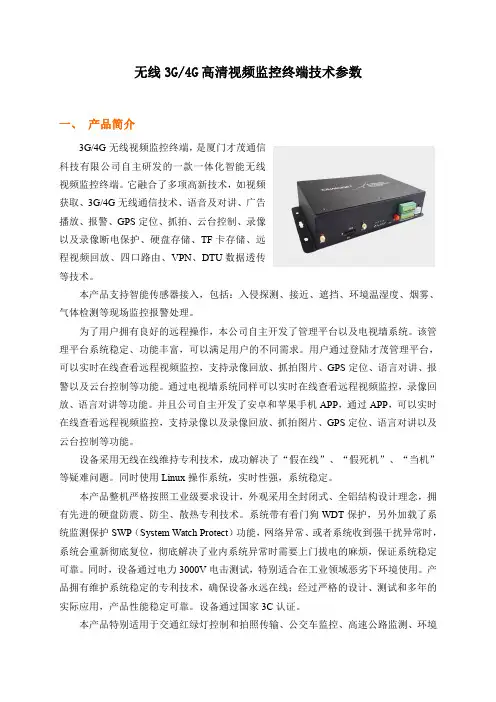

无线高清视频监控终端技术参数V1.5
