1、几种USB接线图2、鼠标口转USB3、键盘口转USB1、几种USB接线图通用串行总线（英文：Universal Serial Bus，简称USB）是连接外部装置的一个串口汇流排标准，在计算机上使用广泛，但也可以用在机顶盒和游戏机上，补充标准On-The-Go（OT G）使其能够用于在便携装置之间直接交换资料二、接口定义及电路USB引脚定义：USB接口定义针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色D+数据线正极绿色4GND接地黑色MiniUSB接口定义：MiniUSB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
--2、鼠标转USB 鼠标,键盘,ps/2,usb,串口,转换接线方法(图)2008年06月14日 05:00一．ps/2鼠标转USB：不是所有PS/2鼠标都可以改为USB鼠标的,可以改的PS/2鼠标的特征:A.电路板一般带有两块集成电路,(一块光电感应,一块按键或USB协议转换,和一只24M的晶体振荡器--早期PS/2鼠标.)B.后期的PS/2鼠标只有一块光电感应芯片,但也有一只24M晶体振荡器.可以改的PS/2鼠标一般都带有晶体振荡器,如果按图改了,但电脑检测出为未知USB设备,而非鼠标设备,说明该PS/2鼠标不能改为USB鼠标了.二.ps/2键盘转USB：到目前为止我所知的ps/2键盘,这是不可能的,只能买个USB T0 PS2 带芯片的转换线吧.三.ps/2鼠标转串口(RS232)：PS/2鼠标口公插头图,RS-232串口公插头图接线PS/2公插头串口公插头+5V 4 4+7+9 DTR+RTS+TRData 1 1 CDGnd 3 3+5 TXD+GNDClock 5 6 DSR绝大部分鼠标改接后可直接使用.四.ps/2键盘转串口(RS232)：如上图及接法,但需要对串口编程,设计一个RS232串口信号转标准PS/2键盘信号的程序,实现模拟键盘输入数字或字符。
主板USB接口电路结构图解因为每个 USB 接口能够向外设提供＋ 5V500MA 的电流，当我们在连接板载 USB 接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置 USB 插线时也发生过类似的“ 冒烟事见“ 。
这就需要我们能够准确判别前置 USB 线的排列顺序如果我们晓得 USB 接口的基本布线结构，那问题不是就迎刃而解了吗。
USB 接口图解主机端：接线图：VCCData －Data ＋GND实物图：设备端：接线图：VCCGNDData －Data ＋三、市面上常见的 USB 接口的布线结构这两年市面上销售的主板，板载的前置 USB 接口，使用的都是标准的九针USB 接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的 815 主板，440BX ， 440VX 主板等，前置 USB 的接法非常混乱，没有一个统一的标准。
当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置 USB 接法进行汇总，供大家参考。
( 说明：■ 代表有插针，□ 代表有针位但无插针。
)1 、六针双排这种接口不常用，这种类型的 USB 插针排列方式见于精英 P6STP －FL(REV ： 1.1) 主板，用于海尔小超人 766 主机。
其电源正和电源负为两个前置 USB 接口共用，因此前置的两个 USB 接口需要 6 根线与主板连接，布线如下表所示。
■DATA1+■ VCC■DATA2-■DATA2+■ GND2 、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的 P4VXMS(REV ： 1.0) 主板等。
该主板还提供了标准的九针接法，这种作是为了方便 DIY 在组装电脑时连接容易。
■ VCC■DATA －■DATA ＋□NUL■ GND■ GND□NUL■DATA ＋■DATA －■ VCC微星 MS-5156 主板采用的前置 USB 接口是八针互反接法。

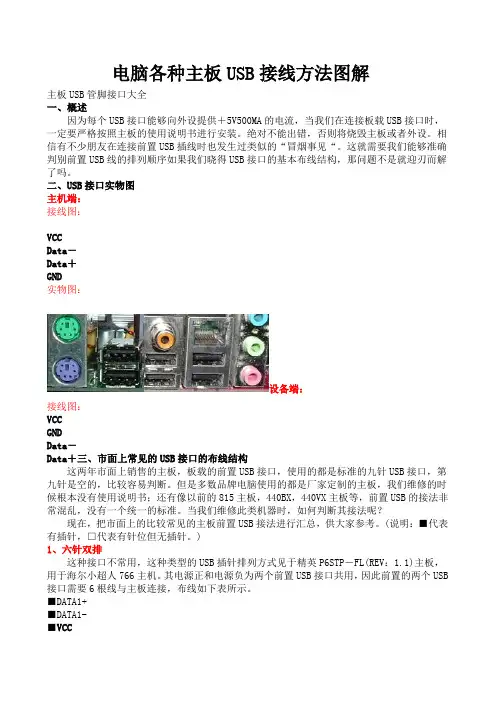

电脑各种主板USB接线方法图解主板USB管脚接口大全一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针。
)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB 接口需要6根线与主板连接，布线如下表所示。
■DATA1+■DAT A1-■VCC■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。
■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。

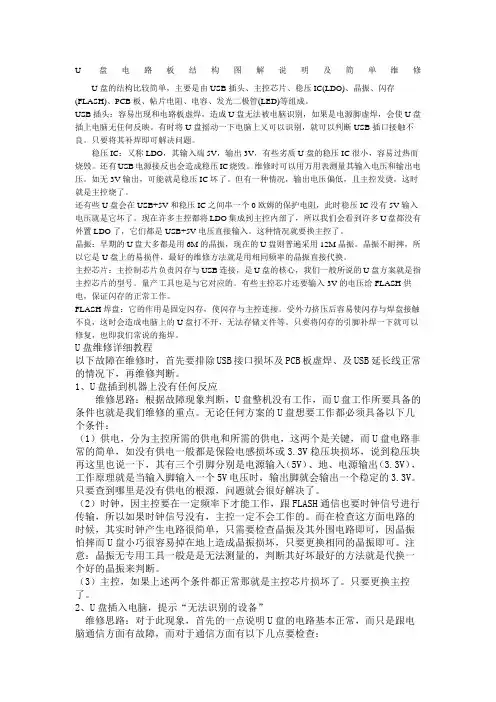

U盘电路板结构图解说明及简单维修U盘的结构比较简单，主要是由USB插头、主控芯片、稳压IC(LDO)、晶振、闪存(FLASH)、PCB板、帖片电阻、电容、发光二极管(LED)等组成。
USB插头：容易出现和电路板虚焊，造成U盘无法被电脑识别，如果是电源脚虚焊，会使U盘插上电脑无任何反映。
有时将U盘摇动一下电脑上又可以识别，就可以判断USB插口接触不良。
只要将其补焊即可解决问题。
稳压IC：又称LDO，其输入端5V，输出3V，有些劣质U盘的稳压IC很小，容易过热而烧毁。
还有USB电源接反也会造成稳压IC烧毁。
维修时可以用万用表测量其输入电压和输出电压。
如无3V输出，可能就是稳压IC坏了。
但有一种情况，输出电压偏低，且主控发烫，这时就是主控烧了。
还有些U盘会在USB+5V和稳压IC之间串一个0欧姆的保护电阻，此时稳压IC没有5V输入电压就是它坏了。
现在许多主控都将LDO集成到主控内部了，所以我们会看到许多U盘都没有外置LDO了，它们都是USB+5V电压直接输入。
这种情况就要换主控了。
晶振：早期的U盘大多都是用6M的晶振，现在的U盘则普遍采用12M晶振。
晶振不耐摔，所以它是U盘上的易损件，最好的维修方法就是用相同频率的晶振直接代换。
主控芯片：主控制芯片负责闪存与USB连接，是U盘的核心，我们一般所说的U盘方案就是指主控芯片的型号。
量产工具也是与它对应的。
有些主控芯片还要输入3V的电压给FLASH供电，保证闪存的正常工作。
FLASH焊盘：它的作用是固定闪存，使闪存与主控连接。
受外力挤压后容易使闪存与焊盘接触不良，这时会造成电脑上的U盘打不开，无法存储文件等。
只要将闪存的引脚补焊一下就可以修复，也即我们常说的拖焊。
U盘维修详细教程以下故障在维修时，首先要排除USB接口损坏及PCB板虚焊、及USB延长线正常的情况下，再维修判断。
1、U盘插到机器上没有任何反应维修思路：根据故障现象判断，U盘整机没有工作，而U盘工作所要具备的条件也就是我们维修的重点。
