气体灭火计算及泄压口的选择

气体灭火泄压口计算公式以气体灭火泄压口计算公式为标题，本文将介绍气体灭火泄压口的计算公式及其应用。

一、气体灭火泄压口的定义气体灭火泄压口是指在气体灭火系统中用于释放灭火剂的设备，其主要作用是在灭火系统激活时，通过泄压口将灭火剂释放到被保护区域，以实现快速灭火的目的。

二、气体灭火泄压口的计算公式气体灭火泄压口的计算公式可以根据灭火系统的设计参数和被保护区域的特点来确定。

一般来说，可以使用以下公式计算气体灭火泄压口的尺寸和数量：Q = P × V / t其中，Q表示泄压口的总流量，单位为m³/s；P表示泄压口的设计压力，单位为Pa；V表示被保护区域的体积，单位为m³；t表示灭火剂释放时间，单位为s。

根据上述公式，我们可以根据实际情况来确定气体灭火泄压口的尺寸和数量，从而确保灭火系统能够在短时间内释放足够的灭火剂，实现快速灭火的效果。

三、气体灭火泄压口的应用气体灭火泄压口广泛应用于各种场所和设备的灭火系统中，特别是对于需要快速灭火、保护贵重设备或防止火灾扩散的场所，如电力设备房、计算机机房、化工厂等。

在实际应用中，根据被保护区域的特点和灭火系统的设计要求，可以选择合适的气体灭火泄压口类型和布置方式。

常见的气体灭火泄压口类型包括圆形泄压口、方形泄压口、长方形泄压口等，其中圆形泄压口最常见。

四、气体灭火泄压口的设计要点在设计气体灭火泄压口时，需要注意以下几个要点：1. 泄压口的尺寸和数量应根据被保护区域的体积、灭火剂的释放时间和设计压力来确定，确保足够的灭火剂可以在短时间内释放到被保护区域。

2. 泄压口的布置应合理，覆盖整个被保护区域，避免死角，确保灭火剂能够均匀分布到每个角落。

3. 泄压口的材质应选择耐高温、耐腐蚀的材料，以确保在火灾发生时能够正常工作。

4. 泄压口的安装位置应考虑到灭火剂的释放方向和速度，避免对人员和设备造成伤害。

五、气体灭火泄压口的优势和注意事项气体灭火泄压口作为一种快速灭火的装置，具有以下优势：1. 快速灭火：气体灭火泄压口能够在短时间内释放大量的灭火剂，快速灭火。

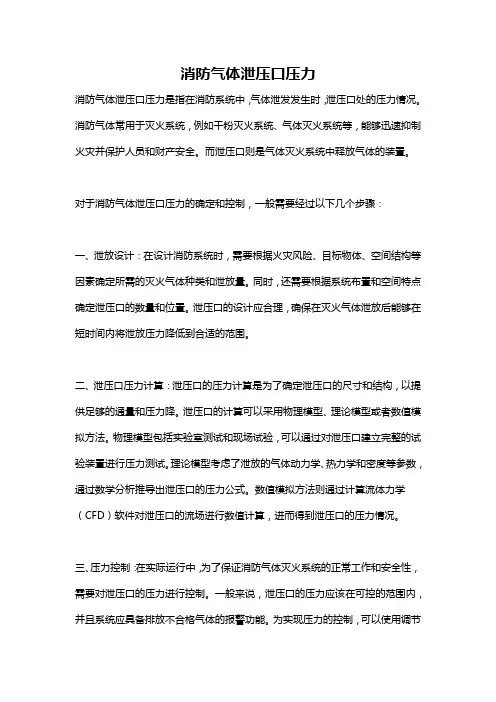

消防气体泄压口压力消防气体泄压口压力是指在消防系统中，气体泄发发生时，泄压口处的压力情况。

消防气体常用于灭火系统，例如干粉灭火系统、气体灭火系统等，能够迅速抑制火灾并保护人员和财产安全。

而泄压口则是气体灭火系统中释放气体的装置。

对于消防气体泄压口压力的确定和控制，一般需要经过以下几个步骤：一、泄放设计：在设计消防系统时，需要根据火灾风险、目标物体、空间结构等因素确定所需的灭火气体种类和泄放量。

同时，还需要根据系统布置和空间特点确定泄压口的数量和位置。

泄压口的设计应合理，确保在灭火气体泄放后能够在短时间内将泄放压力降低到合适的范围。

二、泄压口压力计算：泄压口的压力计算是为了确定泄压口的尺寸和结构，以提供足够的通量和压力降。

泄压口的计算可以采用物理模型、理论模型或者数值模拟方法。

物理模型包括实验室测试和现场试验，可以通过对泄压口建立完整的试验装置进行压力测试。

理论模型考虑了泄放的气体动力学、热力学和密度等参数，通过数学分析推导出泄压口的压力公式。

数值模拟方法则通过计算流体力学（CFD）软件对泄压口的流场进行数值计算，进而得到泄压口的压力情况。

三、压力控制：在实际运行中，为了保证消防气体灭火系统的正常工作和安全性，需要对泄压口的压力进行控制。

一般来说，泄压口的压力应该在可控的范围内，并且系统应具备排放不合格气体的报警功能。

为实现压力的控制，可以使用调节阀、泄放装置、爆破盘等设备。

调节阀可以根据压力信号自动调节泄压口的开度，以达到预定的压力控制要求。

泄放装置在气体压力超过设定值时，会自动打开泄压口进行排放，以降低压力。

爆破盘是一种安全阀，当系统压力超过其预定值时，爆破盘会破裂并排放气体，从而保证了系统的安全性。

总之，消防气体泄压口压力的确定和控制是消防系统设计中的重要环节。

通过合理的设计和控制，能够确保消防气体能够迅速有效地灭火，并保护人员和财产的安全。

在实际运行中，需要根据具体情况进行压力计算和控制，同时采用合适的设备和装置，确保系统的可靠性和安全性。

气体灭火系统防护区应采用泄压口2006年3月2日发布的GB50370-2005《气体灭火系统设计规范》中，从设计要求条款和防护区的泄压口面积计算公式条款用词来看，无论防护区门窗密封性好与差和防护区门安装的是否为外开弹簧门或弹性闭门器，如采用气体灭火系统，则防护区内都必须安装泄压口。

泄压口不是一个开口，而是一种泄压装置。

此装置平时常闭，当达到或接近防护区允许压强值时自动开启泄压，低于设定压力值时自动关闭，以避免灭火药剂流失，影响正常灭火效果。

近几年来，采用泄压口的多为一些重点工程和项目，对防护区内温度和湿度的精度要求很高，因此对防护区的密封性要求也很高。

所以GB50370-2005《气体灭火系统设计规范》国家标准中规定，采用气体灭火系统的防护区内均应设计安装泄压口。

修改后的新标准对旧的标准和规范中模棱两可的用词给予了修正。

据各消防工程公司和本公司售后服务人员反馈，在各级消防检查中，消防验收和监督部门都均严格按新标准执行，若消防项目中安装了气体灭火系统，首先要检查各防护区是否安装了泄压口（自动泄压装置）。

泄压口面积设计依据与计算一、防护区内围护结构最高允许压强:防护区内门、窗上的玻璃允许压强不应低于建筑物的允许压强。

目前国内各设计部门防护区内围护结构承受内压的允许压强，无论建筑物是轻型和高层建筑，还是标准建筑及地下建筑，均设定为1.2KPa，该值的设定是依据GB50370-2005标准中3.2.6条款，参照美国NFDA12B-1980标准中给出的，若设计部门和用户需提高防护区内围护结构承受的允许压强，应由建筑设计部门试验给出。

二、泄压口面积计算公式:七氟丙烷和IG-541混合气体灭火系统的防护区的泄压口面积公式应分别依据GB50370-2005标准中3.3.13和3.4.6公式计算。

二氧化碳气体灭火系统应依据GB50193-93中3.2.7公式计算该防护区的泄压口面积。

三、设计计算:3.3.1七氟丙烷气体灭火系统泄压面积电子表格计算表注：（1）依据该表计算公式和说明栏中的各公式，分别将L、B、H、t、C可变化的参数代入公式中，可计算求得防护区的总泄压面积。

气体灭火系统防护区泄压口设置氟丙烷、IG541与二氧化碳气体灭火系统的灭火剂充装在高压容器内，释放后，会使得防护区内的压强在短时间内急剧增加，如果不做好泄压措施，可能破坏防护区的维护结构，灭火剂不能在防护区内有效保持，使得灭火失败。

因此防护区需要设置泄压口。

（PS:泄压口分为械式泄压口和电动式泄压口，当建筑物室内发生爆炸或燃烧时屋内气体压力随之急剧上升,当压力值达到P =1.15kPa时泄压口通过泄爆配件或装置使窗开启并释放压力从而保护建筑免受损坏及控制危险，电动式的采用连接直流电源和敏感装置组成，机械式的采用泄爆配件和五金配件组合而成！）七氟丙烷、IG541灭火系统七氟丙烷、IG541气体灭火剂喷入防护区内，会显著地增加防护区的内压，如果没有适当的泄压口，防护区的围护结构将可能承受不起增长的压力而遭破坏。

因此防护区应设置泄压口，七氟丙烷灭火系统的泄压口应位于防护区净高的2/3以上。

规范没有对IG541的泄压口高度做出要求，但因为IG541较空气重，也应该设置在防护区的上部。

由于七氟丙烷灭火剂比空气重，为了减少灭火剂从泄压口流失，泄压口应开在防护区净高的2/3以上，即泄压口下沿不低于防护区净高的2/3。

当泄压口开启后，泄压口开启后，从泄压口出去的主要是空气。

当然也有一定的灭火剂从此流失。

在灭火设计用量公式中，对于喷放过程阶段内的流失量已经在设计用量中考虑。

防护区设置的泄压口，宜设在外墙上。

防护区存在外墙的，就应该设在外墙上；防护区不存在外墙的，可考虑设在与走廊相隔的内墙上。

泄压口面积按相应气体灭火系统设计规定计算。

二氧化碳灭火系统防护区应设置泄压口，并宜设在外墙上，其高度应大于防护区净高的2/3。

因为二氧化碳比空气重，容易在空气下面扩散。

所以为了防止防护区因设置泄压口而造成过多的二氧化碳流失，泄压口的位置应开在防护区的上部。

防护区存在外墙的，就应该设在外墙上；防护区不存在外墙的，可考虑设在与走廊相隔的内墙上。

精心整理气体灭火系统防护区泄压口（自动泄压装置）设计与安装使用1 概述气体灭火系统防护区泄压口，是指当气体灭火系统中的灭火剂喷放时，防护区内的压力值达到规定值时自动开启泄压的装置，简称泄压口，也称自动泄压装置，是与气体灭火系统配套的必备设备，一般安装在气体灭火系统保护区外墙或内墙的泄压孔上。

（为便于表述，本文中统一简称泄压口）。

气体灭火系统灭火具有洁净、绝缘性能好、灭火速度快等特点，在灭火中和灭火后对保护对象及2 2.1条中Pf 符号解释：“Pf —围护结构承受内压的允许压强（Pa ）。

当设有外开门弹性闭门器或弹簧门的防护区，其开口面积不小于泄压口计算面积的，不须另设泄压口。

”DGTJ08-306-2001《惰性气体IG-541灭火系统技术规程》上海地方标准条文说明书3.1.2条解释：“对于密封性较好的防护区，规定安装泄压口。

”也就是说防护区密封性较差的可不安装泄压口。

!--[if!supportLists]--l!--[endif]--2006年3月GB50370-2005《气体灭火系统设计规范》国家标准发布，由于该标准的宣传、贯彻和印刷的滞后，各设计院和消防监督部门实际上到2008年才开始按此标准对相关气体灭火系统项目进行设计和监督。

但由于该标准中第3.2.7和第3.2.9条用词模糊，给部分设计人员和用户带来误解。

规定第3.2.7条“防护区应设置泄压口，七氟丙烷灭火系统的泄压口应位于防护区净高的23以上。

”如此表述，导致部分人认为泄压口就是在离地三分之二的净高处开一个泄压孔，而不是一种泄压装置，规定第3.2.9条“喷放灭火剂前，防护区内除泄压口外的开口应能自动关闭。

”这再一次说明泄压口就是一个常开的孔，加深了部分设计人员的误解。

2.2设置泄压口的实际必要性依据GB50370-2005《气体灭火系统设计规范》要求，七氟丙烷灭火系统灭火设计浓度一般为在障；有电源式泄压口现场检测合格后，由于它的结构比较复杂仍不能百分之百确保无故障率，如：突然断电、线路接触不良、无器件性能不稳定等等原因。

泄压口的设计必要性及要求气体灭火系统防护区应采用泄压口2006年3月2日发布的GB50370-2005《气体灭火系统设计规范》中，从设计要求条款和防护区的泄压口面积计算公式条款用词来看，无论防护区门窗密封性好与差和防护区门安装的是否为外开弹簧门或弹性闭门器，如采用气体灭火系统，则防护区内都必须安装泄压口。

泄压口不是一个开口，而是一种泄压装置。

此装置平时常闭，当达到或接近防护区允许压强值时自动开启泄压，低于设定压力值时自动关闭，以避免灭火药剂流失，影响正常灭火效果。

近几年来，采用泄压口的多为一些重点工程和项目，对防护区内温度和湿度的精度要求很高，因此对防护区的密封性要求也很高。

所以GB50370-2005《气体灭火系统设计规范》国家标准中规定，采用气体灭火系统的防护区内均应设计安装泄压口。

修改后的新标准对旧的标准和规范中模棱两可的用词给予了修正。

据各消防工程公司和本公司售后服务人员反馈，在各级消防检查中，消防验收和监督部门都均严格按新标准执行，若消防项目中安装了气体灭火系统，首先要检查各防护区是否安装了泄压口（自动泄压装置）。

泄压口面积设计依据与计算一、防护区内围护结构最高允许压强:防护区内门、窗上的玻璃允许压强不应低于建筑物的允许压强。

目前国内各设计部门防护区内围护结构承受内压的允许压强，无论建筑物是轻型和高层建筑，还是标准建筑及地下建筑，均设定为1.2KPa，该值的设定是依据GB50370-2005标准中3.2.6条款，参照美国NFDA12B-1980标准中给出的，若设计部门和用户需提高防护区内围护结构承受的允许压强，应由建筑设计部门试验给出。

二、泄压口面积计算公式:七氟丙烷和IG-541混合气体灭火系统的防护区的泄压口面积公式应分别依据GB50370-2005标准中3.3.13和3.4.6公式计算。

二氧化碳气体灭火系统应依据GB50193-93中3.2.7公式计算该防护区的泄压口面积。

三、设计计算:3.3.1七氟丙烷气体灭火系统泄压面积电子表格计算表注：（1）依据该表计算公式和说明栏中的各公式，分别将L、B、H、t、C可变化的参数代入公式中，可计算求得防护区的总泄压面积。

消防气体泄压口压力-回复消防气体泄压口压力是指在消防应急事件中，为了防止气体容器发生爆炸或燃烧，特意设计的一个压力释放通道。

在紧急情况下，当气体容器内部压力超过一定限制时，泄压口会立即打开，释放过多的压力，以确保容器不会发生危险。

消防气体泄压口压力的设置是根据每种气体的特性及其使用环境来确定的。

不同的气体有不同的压力限制，以防止泄压口开启过早或过晚，无法及时应对危险情况。

一般来说，泄压口的设计压力可以通过实验室测试或计算来确定。

要确保消防气体泄压口的正常工作，首先需要选择合适的泄压口型号和安装位置。

泄压口应选用经过认证的阀门或装置，以确保其可靠性和耐久性。

安装位置应尽可能靠近气体容器的高压端，以便在发生泄压时能够及时释放压力。

其次，泄压口的设置还需要考虑气体容器的大小和容积。

一般来说，较小的气体容器对泄压口的要求更高，因为容器内部的压力相对较高，一旦发生泄压，可能会引发更严重的后果。

因此，在设计和安装消防气体泄压口时，需要根据气体容器的容积来选择合适的解压面积。

此外，消防气体泄压口还需要定期检查和维护，以确保其在紧急情况下的可靠性和灵敏度。

定期检查可以包括观察和清洁泄压口，检查阀门或装置的完整性和密封性，以及测试泄压口的响应时间和压力释放能力。

如果发现泄压口存在问题，应及时更换或修复，以保证其正常工作。

总结起来，消防气体泄压口压力是为了防止气体容器发生危险而设置的一种安全措施。

它的设计和安装需要根据每种气体的特性、容器的大小和容积来确定，以确保其可靠性和灵敏度。

同时，定期的检查和维护也是必不可少的，以保证泄压口在紧急情况下的有效工作。

只有通过科学的设计和维护，消防气体泄压口才能在关键时刻起到应急保护的作用，最大程度地保护人员和设施的安全。

浅谈气体灭火防护区中泄压口摘要：本文概述了气体灭火防护区中泄压口设置的必要性，从标准和实际出发浅析了泄压口设置中常见的注意事项。

关键字：气体灭火系统泄压口1.概述气体灭火系统是指平时灭火剂以液体、液化气体或气体状态存贮于压力容器内，灭火时以气体（包括蒸汽、气雾）状态喷射作为灭火介质的灭火系统。

气体灭火系统以高效、快速、电气绝缘性高、清洁等优异性能,越来越多的被选用和安装在建筑物内部，在降低、消除火灾的危害中发挥了极其重要的作用。

一般而言气体灭火剂可以用于扑救可燃固体（a类）表面、甲、乙、丙类液体（b类）、可燃气体（c类）和电气（e类）等的火灾。

典型的应用场所或对象包括：电器和电子设备、通讯设备、易燃可燃的液体和气体、其他高价值的财产和重要部位（图书、档案、票据、文件资料库）等。

然而，在目前气体灭火系统的设计和施工当中，对系统的设计浓度、喷射时间、喷嘴大小等问题均进行了较为全面的考虑，但是往往忽略了泄压口的设置问题。

事实上合理的泄压口设置关系到能否成功灭火甚至是人身的安全，国内在灭火试验中多次表面，由于泄压口的设置问题而引起防护区围护结构损坏的事例。

2.泄压口的结构特征与工作原理泄压口由装饰面板、阀门组件、箱体部件、装置启闭执行驱动部件或装置固定框架组件等部件及配套的辅助设备组成。

一般分无电源式系列结构和有电源式系列结构两种。

其工作原理是，当防护区发生火灾时，气体灭火系统启动并喷射灭火气体。

此时，对于无电源系列结构泄压口，当作用在叶片或盖板组件上的气体压力值达到设定压力值时，压力调节驱动部件立即驱动叶片或盖板开启泄压；而对于有电源系列结构泄压口，当压力检测装置达到设定压力值时，通过控制信号启动电动驱动部件，迅速开启叶片或盖板，泄放出防护区内超压气体，以避免建筑物墙体、门、窗、玻璃等围护结构遭受破坏和导致灭火失败。

当防护区内的压强降到设定值以下时，泄压口中的叶片或盖板将自动关闭，维持防护区内灭火剂的灭火浓度，使其达到一定的灭火浸渍时间，将火灾及时扑灭。

气体灭火系统防护区泄压口（自动泄压装置）设计与安装使用1 概述气体灭火系统防护区泄压口，是指当气体灭火系统中的灭火剂喷放时，防护区内的压力值达到规定值时自动开启泄压的装置，简称泄压口，也称自动泄压装置，是与气体灭火系统配套的必备设备，一般安装在气体灭火系统保护区外墙或内墙的泄压孔上。

（为便于表述，本文中统一简称泄压口）。

气体灭火系统灭火具有洁净、绝缘性能好、灭火速度快等特点，在灭火中和灭火后对保护对象及环境没有二次污染。

因而被广泛应用于电子计算机房、电讯中心、通讯机房、图书馆、档案馆、珍品库、博物馆、配电室等洁净场所。

2006年来，随着GB50370-2005《气体灭火系统设计规范》国家标准的颁布，消防监督部门加大了灭火设备的检查力度，2007年后市场对自动泄压口的需求也明显增多。

因泄压口产品是新产品，目前国家、行业尚无统一标准。

大多数生产泄压口产品的厂家或公司都只生产某一种类型的泄压口。

而通过从百度、谷歌等搜索网站检索来看，全面介绍泄压口应用、设计、安装与使用的资料和文章少之又少，给企业正确选择、设计、安装、使用泄压口带来了许多问题，不利于泄压口在气体灭火中正确发挥其实际功能和作用。

两年多来，本人对国内外各厂家泄压口资料、样品进行了系统的收集，对该产品进行研发，进行了大量的试验。

为使国内自动泄压口产品得到正确的使用和发展，现特写此篇文章。

在本篇文章中难免会存在一些不足和缺陷之处，本人真诚的期待广大同仁给予指正。

2 设置泄压口的必要性2.1相关标准中使用泄压口规定表述不清，造成歧义。

!--[if!supportLists]--l!--[endif]--GB50370-2005《气体灭火系统设计规范》国家标准颁布之前，原有的国家标准和规范对灭火系统必须使用泄压口的规定表述模糊，用词模棱两可，致使在气体灭火系统的实际应用中相关设计和监督部门无法正确设计和监督泄压口的安装和使用。

GB50193-93《二氧化碳灭火系统设计规范》国家标准条文说明第3.2.6条中阐述：“采用全淹没灭火系统保护的大多数防护区，都不是完全封闭的，有门、窗的防护区一般都有缝隙存在；通过门窗四周缝隙所泄漏的二氧化碳，可防止空间内压力过量升高，这种防护区一般不需要再开泄压口。

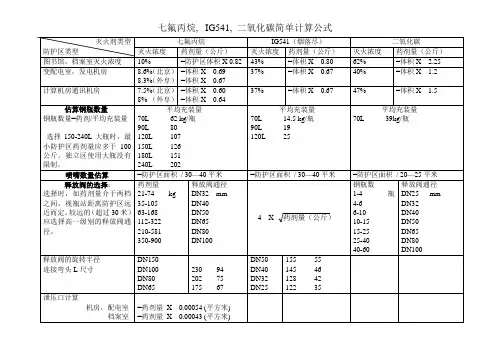

七氟丙烷防护区类型灭火浓度药剂量（公斤）图书馆，档案室灭火浓度10%=防护区体积X 0.82 变配电室，发电机房8.6%（北京）=体积X 0.69 8.3%（xx）=体积X 0.67计算机房通讯机房7.5%（北京）=体积X 0.60 8%（xx）=体积X 0.64估算钢瓶数量平均充装量钢瓶数量=药剂/平均充装量70L62 kg/瓶90L80选择150-240L大瓶时，最120L107小防护区药剂量应多于100150L126公斤。

独立区使用大瓶没有180L151限制。

240L202喷嘴数量估算=防护区面积/ 30—40平米释放阀的选择：药剂量释放阀通径选择时，如药剂量介于两档21-74kg DN32mm之间，视瓶站距离防护区远35-105DN40近而定。

较远的（超过30米）63-168DN50应选择高一级别的释放阀通112-322DN65径。

210-581DN80350-900DN100释放阀的旋转半径连接弯头L尺寸DN150DNDN80275DN泄压口计算机房，配电室=药剂量X 0.00054 (平方米)档案室=药剂量X 0.00043 (平方米)灭火剂类型IG541（烟落尽）灭火浓度药剂量（公斤）43%=体积X0.8037%=体积X 0.6737%=体积X 0.67平均充装量70L14.5 kg/瓶90L19120L25灭火浓度62%40%47%二氧化碳药剂量（公斤）=体积X 2.25=体积X 1.2=体积X 1.5平均充装量70L39kg/瓶=防护区面积/ 30—40平米4X 药剂量（公斤）DN50DN40DN32DN5=防护区面积/ 20—25平米钢瓶数释放阀通径1-4瓶DN25mm 4-6DN326-10DN4010-15DN5015-25DN6525-40DN8040-60DN100。

泄压口的设计必要性及要求气体灭火系统防护区应采用泄压口2006年3月2日发布的GB50370-2005《气体灭火系统设计规范》中，从设计要求条款和防护区的泄压口面积计算公式条款用词来看，无论防护区门窗密封性好与差和防护区门安装的是否为外开弹簧门或弹性闭门器，如采用气体灭火系统，则防护区内都必须安装泄压口。

泄压口不是一个开口，而是一种泄压装置。

此装置平时常闭，当达到或接近防护区允许压强值时自动开启泄压，低于设定压力值时自动关闭，以避免灭火药剂流失，影响正常灭火效果。

近几年来，采用泄压口的多为一些重点工程和项目，对防护区内温度和湿度的精度要求很高，因此对防护区的密封性要求也很高。

所以GB50370-2005《气体灭火系统设计规范》国家标准中规定，采用气体灭火系统的防护区内均应设计安装泄压口。

修改后的新标准对旧的标准和规范中模棱两可的用词给予了修正。

据各消防工程公司和本公司售后服务人员反馈，在各级消防检查中，消防验收和监督部门都均严格按新标准执行，若消防项目中安装了气体灭火系统，首先要检查各防护区是否安装了泄压口（自动泄压装置）。

泄压口面积设计依据与计算一、防护区内围护结构最高允许压强:防护区内门、窗上的玻璃允许压强不应低于建筑物的允许压强。

目前国内各设计部门防护区内围护结构承受内压的允许压强，无论建筑物是轻型和高层建筑，还是标准建筑及地下建筑，均设定为1.2KPa，该值的设定是依据GB50370-2005标准中3.2.6条款，参照美国NFDA12B-1980标准中给出的，若设计部门和用户需提高防护区内围护结构承受的允许压强，应由建筑设计部门试验给出。

二、泄压口面积计算公式:七氟丙烷和IG-541混合气体灭火系统的防护区的泄压口面积公式应分别依据GB50370-2005标准中3.3.13和3.4.6公式计算。

二氧化碳气体灭火系统应依据GB50193-93中3.2.7公式计算该防护区的泄压口面积。

三、设计计算:3.3.1七氟丙烷气体灭火系统泄压面积电子表格计算表注：（1）依据该表计算公式和说明栏中的各公式，分别将L、B、H、t、C可变化的参数代入公式中，可计算求得防护区的总泄压面积。

气体灭火系统防护区泄压口（自动泄压装置）设计与安装使用1、概述气体灭火系统防护区泄压口，简称泄压口，也称自动泄压装置，是与气体灭火系统配套的必备设备，一般安装在气体灭火系统保护区外墙或内墙的泄压孔上。

2、设置泄压口的必要性依据GB50370-2005《气体灭火系统设计规范》要求，七氟丙烷灭火系统灭火设计浓度一般为8％～10％。

当七氟丙烷灭火剂释放到一个完全密封的防护区，在20°C标准大气压下，驱动气体（氮气）的释放和七氟丙烷灭火剂的气化使防护区压强随之升高，药剂吸收大量的热量，使防护区温度降低，这造成压强降低值很小。

压强的升高主要与防护区的密闭程度和灭火设计浓度以及泄压口（自动泄压装置）的密封性有关。

压力升高值基本上等于防护区灭火设计体积浓度比，升高值为8～10KPa，这个压强值将超过轻型、高层建筑和普通建筑1.2 KPa 的6～8倍。

在IG-541混合气体灭火系统中，灭火设计浓度为37.5％～43％；二氧化碳气体灭火系统中，灭火设计浓度在34％～62％之间。

也就是说当这两种灭火剂释放到完全封闭的防护区内，防护区内的气体体积迅速膨胀，防护区内的压强值将超过允许压强1.2 KPa的25倍以上，足可以摧毁防护区内整个围护结构。

某公司在长6m,宽6m，高4m的试验室做IG-541混合气体试验，防护区内开有直径Φ200mm的通风口，通风口上的排风扇正常工作，当向试验室喷入7瓶组70升IG-541混合气体时，试验室的门被弹开，排风扇会严重变形。

3、泄压口面积设计依据与计算3.1 防护区内围护结构最高允许压强防护区内门、窗上的玻璃允许压强不应低于建筑物的允许压强。

GB50370-2005标准条文说明中表4的数据是参照美国NFPA12B-1980标准中给出的。

目前国内各设计部门防护区内围护结构承受内压的允许压强，无论建筑物是轻型和高层建筑，还是标准建筑及地下建筑，均设定为 1.2KPa，该值的设定是依据GB50370-2005标准中3.2.6条款。

气体灭火泄压口计算公式(一)气体灭火泄压口计算公式简介在灭火系统的设计中，气体灭火泄压口的计算是非常重要的一项工作。

合理的计算能够确保灭火系统在发生火灾时能够快速释放灭火剂，达到灭火的效果。

本文将列举一些常用的气体灭火泄压口计算公式，并通过实例进行解释说明。

基本公式下面是一些常用的气体灭火泄压口计算公式：1.泄压口面积计算公式：– A = Q / (K × P) 其中，A为泄压口的面积（m²），Q为需要释放的气体质量流量（kg/s），K为泄压系数（m³/(s·bar)），P为灭火剂充注压力（bar）。

2.灭火剂充注压力计算公式：–P = C × Q 其中，P为灭火剂充注压力（bar），C为灭火剂容器容积（m³），Q为需要释放的气体质量流量（kg/s）。

3.泄压系数计算公式：–K = Cd × √[ (2 × (P1 - P2)) / ρ ] 其中，K为泄压系数（m³/(s·bar)），Cd为泄压口流系数（无单位），P1为环境压力（bar），P2为灭火剂充注压力（bar），ρ为灭火剂密度（kg/m³）。

实例说明下面通过一个实例来解释这些计算公式的用途和具体操作。

假设某建筑内部发生了火灾，需要使用气体灭火系统进行灭火。

已知灭火剂容器容积C为10m³，需要释放的气体质量流量Q为5kg/s。

环境压力P1为1bar，灭火剂密度ρ为2kg/m³。

1.根据公式2，可以计算出灭火剂充注压力P： P = C× Q P = 10m³ × 5kg/s = 50 bar2.根据公式3，可以计算出泄压系数K：K = Cd ×√[ (2 × (P1 - P2)) / ρ ] 假设泄压口流系数Cd为，灭火剂充注压力P2为50 bar K = × √[ (2 × (1 - 50)) / 2 ] K = × √[-98] K ≈ - m³/(s·bar) （负值表示空气从泄压口进入）3.根据公式1，可以计算出泄压口的面积A： A = Q /(K × P) A = 5kg/s / (- m³/(s·bar) × 50 bar) A ≈ - m²（负值表示泄压口面积应为0）通过以上计算，我们可以得出结论，根据给定的灭火剂容器容积和需要释放的气体质量流量，计算出的灭火剂充注压力为50 bar。

气体灭火系统具有较高的灭火效率，较低的灭火浓度，清洁无污染等性能，越来越多的重要场所采用气体灭火进行防护。

为了保证灭火成功，气体灭火系统保护区在灭火剂释放过程中要求防护区保持密闭状态。

以保证灭火药剂浓度即灭火性能同时保证防护区内的门窗及结构的完整性。

与2006年5月1日实施的GB50370-2005《气体灭火系统设计规范》3.2.7. 3.2.8. 3.2.9对防护区设置泄压口做了明确规定。

自动泄压口安装在灭火防护区的墙体或/吊顶上，是气体灭火系统中一个组成部分，平时里关闭状态。

当气体灭火系统对防护区实施灭火时，将生产超过防护区建筑物允许承受的压力，此时，自动泄压口将超压部分泄放，对保护区实施保护中；当压力降低时，关闭泄压口，保证防护区的密闭性，满足灭火的需要。

当自动泄压口安装完毕，当防护区压力达到值（一般为1000Pa 或1100Pa±50Pa）(压力值可根据用户要求设定)就会开启阀门自动泄压，当防护区内压力降低时，自动泄压口阀门关闭，自动泄压口的选型：根据灭火系统设计规范，可计算出防护区泄压口的面积，根据计算出的面积可选用不同型号的一个或多个自动泄压口。

我公司消防自动泄压口已通过公安部天津消防研究所，国家固定灭火系统及耐火构件质量监督检验中心型式检验认可（报告编号：2009-3243）。

自动泄压口技术参数：标准型号优先选用外形尺寸(mm) 泄压面积(㎡) 重量kg 开洞尺寸(mm)YYXYK-A1 400×400×110 0.101 18 410×410YYXYK-A2 840×400×110 0.211 34 850×410YYXYK-B1 300×400×110 0．07 13 310×410动作压力一般为1000 Pa或1100Pa动作精度±50Pa。

气体灭火系统防护区泄压口（自动泄压装置）设计与安装使用1概述气体灭火系统防护区泄压口，是指当气体灭火系统中的灭火剂喷放时，防护区内的压力值达到规定值时自动开启泄压的装置，简称泄压口，也称自动泄压装置，是与气体灭火系统配套的必备设备，一般安装在气体灭火系统保护区外墙或内墙的泄压孔上。

（为便于表述，本文中统一简称泄压口）。

气体灭火系统灭火具有洁净、绝缘性能好、灭火速度快等特点，在灭火中和灭火后对保护对象及环境没有二次污染。

因而被广泛应用于电子计算机房、电讯中心、通讯机房、图书馆、档案馆、珍品库、博物馆、配电室等洁净场所。

2006年来，随着GB50370-2005《气体灭火系统设计规范》国家标准的颁布，消防监督部门加大了灭火设备的检查力度，2007年后市场对自动泄压口的需求也明显增多。

因泄压口产品是新产品，目前国家、行业尚无统一标准。

大多数生产泄压口产品的厂家或公司都只生产某一种类型的泄压口。

而通过从百度、谷歌等搜索网站检索来看，全面介绍泄压口应用、设计、安装与使用的资料和文章少之又少，给企业正确选择、设计、安装、使用泄压口带来了许多问题，不利于泄压口在气体灭火中正确发挥其实际功能和作用。

两年多来，本人对国内外各厂家泄压口资料、样品进行了系统的收集，对该产品进行研发，进行了大量的试验。

为使国内自动泄压口产品得到正确的使用和发展，现特写此篇文章。

在本篇文章中难免会存在一些不足和缺陷之处，本人真诚的期待广大同仁给予指正。

2设置泄压口的必要性2.1相关标准中使用泄压口规定表述不清，造成歧义。

!--[if !supportLists]--l !--[endif]--GB50370-2005《气体灭火系统设计规范》国家标准颁布之前，原有的国家标准和规范对灭火系统必须使用泄压口的规定表述模糊，用词模棱两可，致使在气体灭火系统的实际应用中相关设计和监督部门无法正确设计和监督泄压口的安装和使用。

GB50193-93《二氧化碳灭火系统设计规范》国家标准条文说明第3.2.6条中阐述：“采用全淹没灭火系统保护的大多数防护区，都不是完全封闭的，有门、窗的防护区一般都有缝隙存在；通过门窗四周缝隙所泄漏的二氧化碳，可防止空间内压力过量升高，这种防护区一般不需要再开泄压口。

气体灭火泄压口计算公式(二)气体灭火泄压口计算公式在设计气体灭火系统时，灭火剂的释放需要通过压力来实现。

为了确保气体释放的效果和安全性，需要计算合适的泄压口尺寸和数量。

下面列举了几个常用的气体灭火泄压口计算公式，并给出了详细的解释和示例。

泄压流量公式泄压流量是指通过泄压口单位时间内从容器中释放的气体体积。

根据理想气体状态方程，泄压流量的计算公式如下：Q = C × A × √(2 × ΔP / ρ)其中， - Q：泄压流量(m³/s) - C：流动系数，与泄压口结构有关，一般取 - A：泄压口面积(m²) - ΔP：压力差，即容器压力减去环境压力 (Pa) - ρ：气体密度(kg/m³)示例：假设某个气体灭火系统的容器压力为5MPa，环境压力为，气体密度为/m³，泄压口面积为²。

计算泄压流量：Q = × × √(2 × (5×10⁶ - ×10⁶) / )Q ≈ × × √(×10⁶ / )Q ≈ × × √(×10⁶)Q ≈ × ×Q ≈ m³/s因此，该气体灭火系统每秒钟从泄压口释放泄压流量约为m³。

泄压口数量公式泄压口数量的计算公式与泄压流量有关。

为了更好地释放灭火剂，泄压口数量需要合理安排。

常用的泄压口数量计算公式如下：N = Q / q其中， - N：泄压口数量 - Q：总泄压流量(m³/s) - q：单个泄压口的最大通流量(m³/s)示例：某个气体灭火系统的总泄压流量为m³/s，单个泄压口的最大通流量为5 m³/s。

计算泄压口数量：N = / 5N ≈因此，该气体灭火系统需要大约17个泄压口来释放灭火剂。

泄压口直径公式泄压口直径是指泄压口的有效开口直径，可以基于泄压流量和压力差来计算。

气体灭火系统防护区泄压口设置氟丙烷、IG541与二氧化碳气体灭火系统的灭火剂充装在高压容器内，释放后，会使得防护区内的压强在短时间内急剧增加，如果不做好泄压措施，可能破坏防护区的维护结构，灭火剂不能在防护区内有效保持，使得灭火失败。

因此防护区需要设置泄压口。

（PS:泄压口分为械式泄压口和电动式泄压口，当建筑物室内发生爆炸或燃烧时屋内气体压力随之急剧上升,当压力值达到P =1.15kPa时泄压口通过泄爆配件或装置使窗开启并释放压力从而保护建筑免受损坏及控制危险，电动式的采用连接直流电源和敏感装置组成，机械式的采用泄爆配件和五金配件组合而成！）七氟丙烷、IG541灭火系统七氟丙烷、IG541气体灭火剂喷入防护区内，会显著地增加防护区的内压，如果没有适当的泄压口，防护区的围护结构将可能承受不起增长的压力而遭破坏。

因此防护区应设置泄压口，七氟丙烷灭火系统的泄压口应位于防护区净高的2/3以上。

规范没有对IG541的泄压口高度做出要求，但因为IG541较空气重，也应该设置在防护区的上部。

由于七氟丙烷灭火剂比空气重，为了减少灭火剂从泄压口流失，泄压口应开在防护区净高的2/3以上，即泄压口下沿不低于防护区净高的2/3。

当泄压口开启后，泄压口开启后，从泄压口出去的主要是空气。

当然也有一定的灭火剂从此流失。

在灭火设计用量公式中，对于喷放过程阶段内的流失量已经在设计用量中考虑。

防护区设置的泄压口，宜设在外墙上。

防护区存在外墙的，就应该设在外墙上；防护区不存在外墙的，可考虑设在与走廊相隔的内墙上。

泄压口面积按相应气体灭火系统设计规定计算。

二氧化碳灭火系统防护区应设置泄压口，并宜设在外墙上，其高度应大于防护区净高的2/3。

因为二氧化碳比空气重，容易在空气下面扩散。

所以为了防止防护区因设置泄压口而造成过多的二氧化碳流失，泄压口的位置应开在防护区的上部。

防护区存在外墙的，就应该设在外墙上；防护区不存在外墙的，可考虑设在与走廊相隔的内墙上。
