钢管阴极保护(牺牲阳极)防腐施工安全技术交底[详细]

管道防腐安全技术交底1. 管道防腐的重要性管道的防腐是为了保护管道免受腐蚀和损坏，延长其使用寿命，确保管道运行的安全可靠性。

管道的腐蚀可能来自外部环境因素或内部介质的化学作用，因此必须采取适当的防腐措施。

2. 防腐技术的选择在选择防腐技术时，应综合考虑管道材质、运行环境以及介质特性。

常见的管道防腐技术包括涂层防腐、包裹防腐和阴极保护。

2.1 涂层防腐涂层防腐是在管道表面涂覆一层具有防腐性能的材料，常见的涂层材料有环氧树脂、聚乙烯、玻璃钢等。

涂层的选择应根据管道使用环境、介质特性和预期使用寿命等因素进行合理的评估。

2.2 包裹防腐包裹防腐是在管道表面包覆一层防腐材料，常见的包裹材料有玻璃钢、聚乙烯、聚氨酯等。

包裹防腐的优点是施工简便快捷，适用于较小直径的管道，但在应用过程中需要注意包裹材料的质量和粘接工艺。

2.3 阴极保护阴极保护是通过在管道上施加外电源，使管道成为阴极，从而减少管道的腐蚀。

常见的阴极保护方法有电流（直流）阴保和阳保。

在进行阴极保护时，需要根据管道的材质和运行环境等因素确定合适的阴极保护措施。

3. 管道防腐施工要点3.1 表面处理在进行涂层或包裹防腐施工前，必须对管道表面进行彻底的清洁和处理，去除表面的污垢、氧化物和锈蚀等物质，以确保防腐材料能够与管道表面良好粘结。

3.2 材料选择在选择防腐材料时，应考虑材料的防腐性能、耐候性以及施工工艺要求等因素。

同时还需确保防腐材料符合相关标准和规范要求。

3.3 施工工艺在进行防腐施工时，应按照相关标准和规范要求进行正确的施工工艺。

涂层的施工应注意涂布均匀、涂层厚度符合要求，并避免产生气泡、皮膜起皱等质量问题。

包裹防腐的施工应注意包裹材料的质量和粘接工艺，确保包裹层与管道表面紧密结合。

4. 防腐后的监测和维护经过防腐施工后，应加强对管道的监测和维护工作。

定期检查管道防腐层的完整性和质量，及时处理发现的问题。

同时，需进行定期的阴极保护检测和维护，确保阴极保护系统的正常运行。

材司长输管道牺牲阳极阴极保护施工方案河南汇龙合金材料有限公司项目部目录一、概述- ----------------------------------------------------------- 2（一）原理----------------------------------------------------- 2（二）牺牲阳极法阴极保护的优点--------------------------------- 2 （三）牺牲阳极材料--------------------------------------------- 2（四）阳极安装方式--------------------------------------------- 6（五）测试系统------------------------------------------------- 7（六）应用标准和规范------------------------------------------- 7（七）主要测试设备和工具--------------------------------------- 8二、该项目管道牺牲阳极保护法的设计- --------------------------------- 8三、施工方法- ------------------------------------------------------- 81、牺牲阳极法阴极保护施工安装程序简述如下: -------------------- 92、牺牲阳极法的施工: ------------------------------------------ 9一、概述（一）原理将被保护的金属结构连接一种比其电位更负的金属或合金，该金属或合金为阳极，依靠它的优先溶解所释放出的电流使金属结构阴极极化到所需的电位而实现保护，这种方法称为牺牲阳极法阴极保护。

（二）牺牲阳极法阴极保护的优点1、不需要外部电源；2、对邻近金属构筑物无干扰或很小；3、电流输出虽不能控制，但有自动调节倾向，且覆盖层不易损坏。

管道牺牲阳极阴极保护工程工作原理公司：河南汇龙合金材料有限公司技术部：代银1工作原理在土壤等电解质环境中，牺牲阳极因其电极电位比被保护体的电位更负，当与被保护体连接后将优先腐蚀溶解，释放出的电子在被保护体表面发生阴极还原反应，抑制了被保护体的阳极溶解过程，从而对被保护体提供了有效的阴极保护。

2牺牲阳极的主要特点(1)适用范围广，尤其适用于中短距离和复杂的管网。

(2)阳极输出电流小，发生阴极剥离的可能性小。

(3)随管道安装一起施工时，工程量较小。

运行期问，维护工作简单。

(4)阳极输出电流不能调节，可控性较小。

(5)无需外部电源，对外界干扰少，安装维护费用低，无需征地或占用其他建(构)筑物，保护电流利用率高。

3牺牲阳极的作用(1)防止防腐层破损处的腐蚀，也就是对被保护钢管进行阴极极化，将其电位转移到保护电位，使钢管上所有的防腐层破损点都呈现阴极倾向。

(2)判断钢管是否有腐蚀危险，即在管线沿线隔一定距离设置检测桩，定期测试管地电位以检测管线防腐层是否存在破损并遭到腐蚀。

如果存在腐蚀就应采取措施，将管线的穿孔泄露问题消灭在萌芽中。

4牺牲阳极的设计与施工方法4.1牺牲阳极的设计(1)电防护法在选用时应符合以下要求：当土壤电阻率>100~2·m时不宜使用牺牲阳极牺牲阳极的使用寿命与天然气管道相匹配，一般为15a左右;所有被保护的埋地钢质管道应根据需要设置绝缘接头或绝缘法兰。

(2)采用牺牲阳极法时，选用阳极的保护准则为：相对硫酸铜参比电极的阴极极化电位应达到一0.85V 或更负;管道表面与接触电解质的稳定饱和铜/硫酸铜参比电极之问的阴极极化电位差值最小为100mV。

(3)通常根据土壤电阻率选取牺牲阳极的种类(见表1)，根据保护电流的大小选取阳极的规格。

(4)牺牲阳极的埋设分为轴向和径向，埋设位置与被保护的燃气管道的距离宜为3～5m，但不宜小于一0.3m;埋设深度在冰冻线以下，且埋设在潮湿的土壤中;埋没形式可采用立式或卧式。

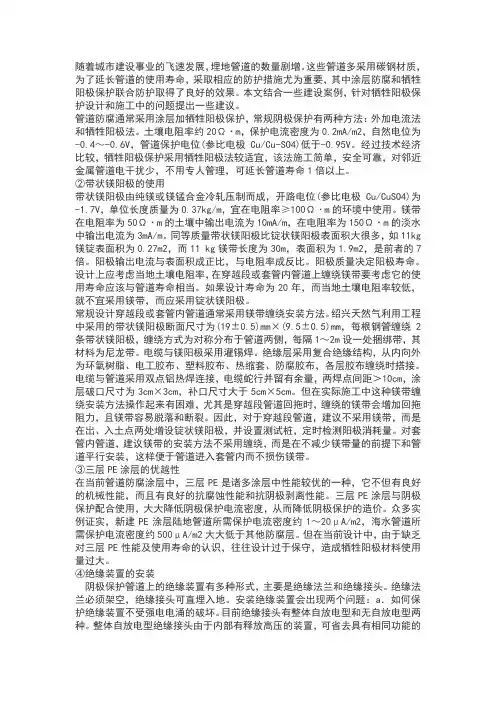

随着城市建设事业的飞速发展，埋地管道的数量剧增。

这些管道多采用碳钢材质，为了延长管道的使用寿命，采取相应的防护措施尤为重要，其中涂层防腐和牺牲阳极保护联合防护取得了良好的效果。

本文结合一些建设案例，针对牺牲阳极保护设计和施工中的问题提出一些建议。

管道防腐通常采用涂层加牺牲阳极保护，常规阴极保护有两种方法：外加电流法和牺牲阳极法。

土壤电阻率约20Ω·m，保护电流密度为0.2mA/m2，自然电位为-0.4～-0.6V，管道保护电位(参比电极Cu/Cu-SO4)低于-0.95V。

经过技术经济比较，牺牲阳极保护采用牺牲阳极法较适宜，该法施工简单，安全可靠，对邻近金属管道电干扰少，不用专人管理，可延长管道寿命1倍以上。

②带状镁阳极的使用带状镁阳极由纯镁或镁锰合金冷轧压制而成，开路电位(参比电极Cu/CuSO4)为-1.7V，单位长度质量为0.37kg/m，宜在电阻率≥100Ω·m的环境中使用。

镁带在电阻率为50Ω·m的土壤中输出电流为10mA/m，在电阻率为150Ω·m的淡水中输出电流为3mA/m。

同等质量带状镁阳极比锭状镁阳极表面积大很多，如11kg 镁锭表面积为0.27m2，而11 kg镁带长度为30m，表面积为1.9m2，是前者的7倍。

阳极输出电流与表面积成正比，与电阻率成反比。

阳极质量决定阳极寿命。

设计上应考虑当地土壤电阻率，在穿越段或套管内管道上缠绕镁带要考虑它的使用寿命应该与管道寿命相当。

如果设计寿命为20年，而当地土壤电阻率较低，就不宜采用镁带，而应采用锭状镁阳极。

常规设计穿越段或套管内管道通常采用镁带缠绕安装方法。

绍兴天然气利用工程中采用的带状镁阳极断面尺寸为(19±0.5)mm×(9.5±0.5)mm，每根钢管缠绕2条带状镁阳极，缠绕方式为对称分布于管道两侧，每隔1～2m设一处捆绑带，其材料为尼龙带。

电缆与镁阳极采用灌锡焊。

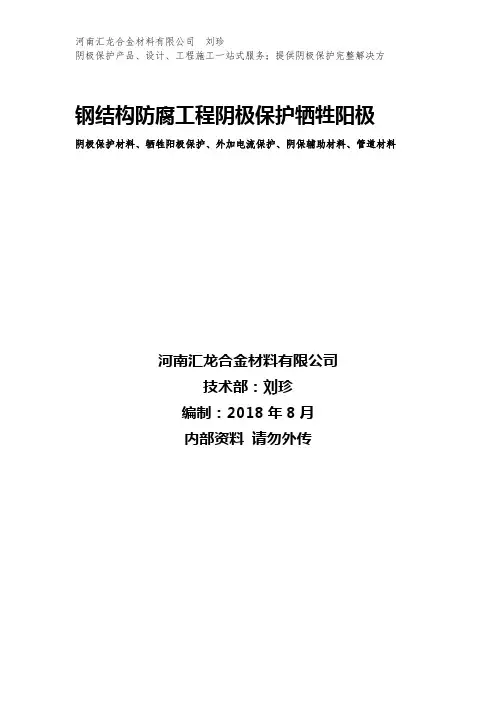

钢结构防腐工程阴极保护牺牲阳极阴极保护材料、牺牲阳极保护、外加电流保护、阴保辅助材料、管道材料河南汇龙合金材料有限公司技术部：刘珍编制：2018年8月内部资料请勿外传随着城镇燃气地下管网的迅速发展，地下燃气管网错综复杂，且与消防管道、供水管道、供热管道、供电线路等地下金属构筑物纵横交错，甚至还有可能发生电连接，位于城市道路地下的燃气管网还要受到车辆行驶时造成的盈利冲击腐蚀，钢质管道的腐蚀与防护问题也日益突出。

为了延长埋地钢质管道的使用寿命，确保城镇燃气供应安全、可靠，通常采用阴极保护方法保护埋地钢质管道。

1 阴极保护设计1.1阴极保护类型的确定阴极保护属于电化学保护，是利用外部电流使金属腐蚀电位发生改变以降低其腐蚀速率的防腐蚀技术。

埋地钢质管道阴极保护分为强制电流阴极保护和牺牲阳极阴极保护两种。

强制电流阴极保护主要适用于郊区等地下管网单一地区的燃气主管道或城镇燃气环网。

其优点是输出电流大而且可调，不受土壤电阻率限制，保护半径较大;系统运行寿命长，保护效果好;保护系统输出电流的变化可反映出管道涂层的性能改变。

其缺点是需设专人维护管理，要求有外部电源长期供电，易产生屏蔽和干扰，特别是地下金属构筑物较复杂的地方。

牺牲阳极阴极保护主要适用于人口稠密地区和城镇内各种压力级制燃气管道。

其优点是不需外加电源，施工方便，不需进行经常性专门管理，不会生屏蔽，对其他构筑物也不会产生干扰，保护电流分布均匀、利用率高。

其缺点是输出电流小，保护范围有限;需定期更换，不能实时监测输出电流分的变化，也不能反映管道涂层的状况。

根据以往的经验和我们的实践得知，城镇燃埋地钢质管道宜采用牺牲阳极阴极保护来减缓土壤对管道的电化学腐蚀。

1.2阴极保护电流的确定要使埋设的燃气管道得到充分的保护，就要证有足够的电流使管道不受到腐蚀。

钢质管道廖的小保护电流是阴极保护设计重要的参数之一，其计算公式如下：I=AIP(1)式中I——管道所需小保护电流，mAA——管道总表面积，m2IP——小保护电流密度，mA/m2小保护电流密度Ip是根据管道的防腐层种类、好坏来确定的，新建沥青玻璃布防腐管道所需的Ip约0.1mA/m2，新建三层PE管道所需的Ip约0.001mA/m2，旧管道的Ip取0.3mA/m2。

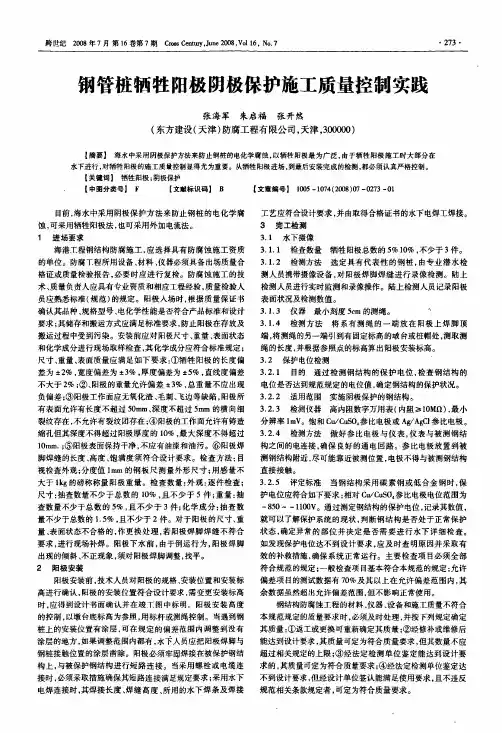

跨世纪2008年7月第16卷第7期C r o踞C en缸町，J une2008，V ol16，N o．7273钢管桩牺牲阳极阴极保护施工质量控制实践张海军朱启福张开然(东方建设(天津)防腐工程有限公司，天津，3．00000)f摘要】海水中采用阴极保护方法来防止钢桩的电化学腐蚀，以牺牲阳极最为广泛，由于牺牲阳极施工时大部分在水下进行，对牺牲阳极的施工质量控制显得尤为重要。

从牺牲阳极进场。

到最后安装完成的检测，都必须认真严格控制。

【关键词】牺牲阳极；阴极保护【中图分类号】F【文献标识码】B【文章编号】1005—1074(2008)07—0273一01目前，海水中采用阴极保护方法来防止钢桩的电化学腐蚀，可采用牺牲阳极法，也可采用外加电流法。

1进场要求海港工程钢结构防腐施工，应选择具有防腐蚀施工资质的单位。

防腐丁程所用设备、材料、仪器必须具备出场质量合格证或质量检验报告，必要时应进行复检。

防腐蚀施工的技术、质量负责人应具有专业资质和相应工程经验，质量检验人员应熟悉标准(规范)的规定。

阳极入场时，根据质量保证书确认其品种、规格型号、电化学性能是否符合产品标准和设计要求；其储存和搬运方式应满足标准要求，防止阳极在存放及搬运过程中受到污染。

安装前应对阳极尺寸、重量、表面状态和化学成分进行现场取样检查，其化学成分应符合标准规定；尺寸、重量、表面质量应满足如下要求：①牺牲阳极的长度偏差为±2％，宽度偏差为±3％，厚度偏差为±5％，直线度偏差不大于2％；②、阳极的重量允许偏差±3％，总重量不应出现负偏差；③阳极工作面应无氧化渣、毛刺、飞边等缺陷，阳极所有表面允许有长度不超过50咖、深度不超过5m m的横向细裂纹存在，不允许有裂纹团存在；④阳极的工作面允许有铸造缩孔但其深度不得超过阳极厚度的l O％，最大深度不得超过10m m．；⑤阳极表面保持干净，不应有油漆和油污。

⑥阳极焊脚焊缝的长度、高度、饱满度须符合设计要求。

长输管道牺牲阳极阴极保护施工方案河南汇龙合金材料有限公司项目部目录一、概述------------------------------------------------------------ 2（一）原理 ----------------------------------------------------- 2（二）牺牲阳极法阴极保护的优点 --------------------------------- 2（三）牺牲阳极材料 --------------------------------------------- 2（四）阳极安装方式 --------------------------------------------- 6（五）测试系统 ------------------------------------------------- 7（六）应用标准和规范 ------------------------------------------- 7（七）主要测试设备和工具 --------------------------------------- 8二、该项目管道牺牲阳极保护法的设计---------------------------------- 8三、施工方法-------------------------------------------------------- 81、牺牲阳极法阴极保护施工安装程序简述如下: -------------------- 92、牺牲阳极法的施工: ------------------------------------------ 9一、概述（一）原理将被保护的金属结构连接一种比其电位更负的金属或合金，该金属或合金为阳极，依靠它的优先溶解所释放出的电流使金属结构阴极极化到所需的电位而实现保护，这种方法称为牺牲阳极法阴极保护。

（二）牺牲阳极法阴极保护的优点1、不需要外部电源；2、对邻近金属构筑物无干扰或很小；3、电流输出虽不能控制，但有自动调节倾向，且覆盖层不易损坏。

牺牲阳极阴极保护施工现场安全措施及操作规程1、建立严格的安全保证体系，严格执行国家、集团公司安全规程及建设、监理、当地安全部门的各项安全规定，严格执行我公司的HSE管理规定。

2、开挖作业时有许可；现场员工在操作中要佩带必要的劳保护品，土方开挖时要有测量人员配合。

3、作业人员在施工中要相互照应、相互提示，遵守安全条例，做到“不伤害自己、不伤害他人、不被他人伤害”。

每一个人都有责任，有义务为自己、为他人创造良好的安全环境。

对于现场违章人员，将给予严厉处罚。

4 、现场设置施工垃圾收集区，设专人对所有施工垃圾进行分类收集，并及时进行处理。

搞好现场文明施工做到工完料净场地清，保持施工现场的材料堆放整齐、有序、牢靠、规范、标识清楚。

5、严格安全生产责任制，贯彻执行公司规定的有关安全制度，规范施工工序，改善劳动条件，充分发挥安全员的监督作用，对施工用水、电、路、等进行检验，并进行经常性检查。

强化过程监督，制止违章作业，保证施工安全。

6 、在施工区域动火必须按业主规定办理动火票，进行破土作业前必须按业主规定办理破土作业许可证。

7、施工用电应办理用电票，用电设施实行“三相五线制”及“一机一闸一保护”。

用电设施的接、拆应由专职电工进行操作。

电线不得裸露，防止短路伤人；对用电线路经常检查，发现隐患及时排除解决。

夜间施工要有足够的照明。

8、打夯作业时，操作人员应穿绝缘鞋、戴绝缘手套和防护镜，使用时应检查导线有无破损或漏电，作业间歇或迁移作业地点时，必须先切断电源。

9、各种机械应由专人负责,持证上岗,并应对机械的性能经常进行检查。

10、在施工过程中如果发生事故时，施工人员应立即停止一切作业，立即撤离现场，并通知建设（监理）单位，严禁擅自处理。

11、所有员工必须经过安全培训,并且经考试或考核合格；12、按照“谁主管，谁负责”的原则，落实安全生产责任制，严格执行安全检查制度；13、潜在危险区域设立安全警示标志，必要时设置安全栏杆，以控制车辆和行人；14、所有施工现场车辆必须每天检查；15、所有员工配备劳保用品，并按照相关要求正确使用；16、现场施工人员着装统一、整齐，正确使用劳保用品。

阴极保护施工方案一、工程说明（一）工程概况本工程对埋地钢管实施牺牲阳极的阴极保护。

经河南邦信防腐材料有限公司技术人员查看图纸，勘察阴极保护现场，确定安装施工涉及：镁合金牺牲阳极的安装、电位测试桩的施工、埋地长效参比电极安装、镁带状牺牲阳极敷设、锌带阳极铺设、固态去耦合器安装、电火花间隙保护器连接、防雷接地施工等。

镁阳极选用棒状镁合金牺牲阳极（4支/组），规格:14kg/支(净质量)，每支镁阳极的填包料用量为50kg；测试桩选用钢质测试桩108×4×3000mm，每根管道设置一套测试桩；参比电极选用长效硫酸铜参比电极，每套测试桩处设置一只硫酸铜参比电极。

镁带状牺牲阳极选用国标19*9.5MM，锌带阳极选用ZR-2带状锌阳极，固态去耦合器选用BX-SSD/EX-L100，电火花间隙保护器选用BX-D/EX-L200，防雷接地采用锌包钢接地极BX-D-L500。

其他材料均采用国标件。

安装完毕后出具阴极保护竣工报告书，盖河南邦信防腐材料有限公司技术部签章，工程师签字，一式贰份。

项目负责人：王晶技术负责人：杨帅编制依据1.本工程设计文件2.国家有关的施工技术规范、规程、规定及其定额标准等。

3.建设地区的水文、地质、气象等自然条件。

4.建设地区的交通运输、地方资源等情况。

5.本企业技术能力、设备状况、管理水平及施工经验。

执行的标准、规范《埋地钢质管道阴极保护参数测量方法》GB/T 21246-2007《埋地钢质管道阴极保护技术规范》GB/T 21448-2008《钢质管道外腐蚀控制规范》GB/T 21447-2008《埋地钢制管道交流排流保护技术准则》SY/T 0032《钢制管道及储罐腐蚀评价标准埋地钢质管道外腐蚀直接评价》SY/T 0087.1-2006 《镁合金牺牲阳极》GBT 17731-2009（二）计划工期随管道总体施工的进度而定。

三、设备、人员动员周期和设备、人员、材料运到施工现场的方法（一）设备、人员动员周期在业主要求时间内按本合同工程规模及施工组织设计要求组建项目经理部，作好进场准备。

安全技术交底通知书编号：JD-007单位工程名称嵊泗县沈家湾客运中心二期工程施工内容牺牲阳极安装交底单位上海三航奔腾建设工程有限公司接受交底单位河南长兴一、技术交底内容：本工程引桥部位有Φ1000mm钢管桩29根（钢护桩除外）需做牺牲阳极安装，每根桩四块阳极块，共116块，阳极顶标高-0.70m，详见施工图GJ-2013-0435D-MS037。

1、牺牲阳极保护要求1）基本要求a）设计保护年限25年。

b）保护范围为处于平均潮位以下至桩尖钢管桩外表面层。

c）钢管桩保护电位达到JTS153-3-2007技术要求。

d）铝合金阳极应符合GB/T4948-2002各项技术要求。

e）设计、施工、质检应符合部标、国标及企标有关技术规定。

2、其它技术要求a）钢管桩电连接采用阴极保护的钢结构应短路连接，其连接方式可采用钢材焊接或电缆连接，其连接电阻不大于0.01Ω。

所有钢管桩进行电焊连接。

各桩电连接用直径20钢筋与所在帽梁或墩台的全部基桩桩顶焊接后引出面层。

本工程设置测试点，位置及数量详见施工图纸。

b）阳极安装本工程阳极安装采用水下电焊。

铝合金阳极直接焊于设定的钢管桩上，每只阳极焊接采用槽钢外围单面焊接，焊缝应饱满，严禁点焊、漏焊、虚焊。

水下电焊应由有经验的、具有水下电焊上岗证书的水下电焊工操作，并严格按照潜水作业程序施工，严禁违规冒险作业。

3、牺牲阳极的检验与检测钢管桩的牺牲阳极施工、质量检查应按JTS253-3-2007、GB/T4948-2002等有关标准规范的规定执行。

施工过程中，要求做好详细的施工记录，包括施工时的水文气象情况和施工措施，并在牺牲阳极安装完毕后提交阴极保护的相关资料，标明实际安装的阳极数量、位置以及实测钢管桩表面电位。

二、安全交底内容:1、施工时作业人员必须穿好救生衣同时还需戴好安全帽，并绝对禁止上班前饮酒；2、随时收听天气预报，掌握气象、风力、潮位等情况，确保施工安全。

3、机械运行中停电时，应立即切断电源。

水环境腐蚀主要包括海水、淡水两种。

水环境腐蚀是金属材料自然环境腐蚀中的重要类型。

随着海洋开发利用，各种舰船、海上采油平台、港口设施、水下输送管道的大量增加，海洋腐蚀问题日益突出。

水工金属结构是水电站、水库、水闸、船闸等水工建筑物的重要组成部分。

水工金属构筑物主要包括闸门、钢管、拦污栅、各种埋件、清理机和启用机等，它们都是大中型水利水电工程常有的设施，由于其所处环境恶劣，长期受气候变化、日光照射、干湿交替、高速水流冲击或其他环境因素影响，很容易产生腐蚀，使水工金属结构的承载能力显著降低，严重影响水利工程的安全，在维修防护上消耗了大量的人力、物力和财力。

因此，采取有效措施控制水环境腐蚀、延长设备使用寿命具有很重要的现实意义。

作为海上油气运输的大动脉,海底管线发挥着越来越重要的作用。

海底管线腐蚀是指管线金属材料表面与环境介质发生化学和电化学作用,引起表面损伤或晶体破坏等的现象和过程,是海底管线破坏的主要因素之一。

腐蚀严重影响海底管线的使用寿命,使其损坏率逐年增大,泄漏和断裂破坏事故逐渐增多。

海底管线一般采用钢质管道,耐腐蚀性较差,修复难度极大且费用较大。

因此,有效防护海底管线的腐蚀、延长海底管线的使用寿命就显得非常重要。

海底管线腐蚀后,管壁整体或局部变薄,强度降低或发生应力集中,严重时造成管壁穿孔或破坏,导致海底管线不能正常输送,甚至导致海洋环境污染。

海底管线所处环境恶劣,其腐蚀破坏具有很大的随机性和偶然性。

由于海底管线所处环境恶劣,很容易受到腐蚀损伤,因而对其进行腐蚀防护非常必要。

此外,由于海洋潮汐流动所造成的不稳定性,对管道的自体强度要求较高。

海底管线外涂层应根据管线所处的不同海洋环境采用不同的涂层。

电化学阴极保护是通过电流的保护使海底管线处于阴极低电位,在阴极极化作用下受到保护。

牺牲阳极的阴极保护对防止管外腐蚀效果非常明显。

因此,海底管线一般采用牺牲阳极保护作为二次保护。

牺牲阳极阴极保护施工方案在工业领域中，使用牺牲阳极阴极保护技术是一种常见的金属保护方法，它通过提供一种辅助电流来保护金属结构免受腐蚀的影响。

本文将介绍牺牲阳极阴极保护施工方案，包括方案的原理、施工流程、关键步骤以及注意事项。

方案原理牺牲阳极阴极保护是基于电化学原理的一种保护方法。

在这种方法中，金属结构（如钢结构）被连接到一个比金属更活泼的金属（作为阳极），使之成为受保护的金属。

当这两种金属结合在一起时，会形成一个电池。

阳极将消耗自身来保护被保护金属（阴极），从而延长金属结构的使用寿命。

施工流程下面是牺牲阳极阴极保护的施工流程：1.确定保护目标：确定需要保护的金属结构，分析腐蚀环境和腐蚀程度。

2.设计系统：根据金属结构的大小和形状设计适当的阳极配置方案，确定所需的阳极数量和位置。

3.安装阳极：根据设计方案，在金属结构周围安装阳极系统，确保每个区域都能得到充分的保护。

4.连接电缆：将阳极系统与外部电源连接，以提供所需的电流。

5.监测系统：建立监测系统以监测金属结构的腐蚀情况，及时发现问题并进行调整。

关键步骤牺牲阳极阴极保护的关键步骤包括：•阳极设计：确保阳极的数量、位置和材料选择合适，以充分保护金属结构。

•电流控制：确保外部电源提供稳定的电流，以保证保护效果。

•监测调整：定期监测金属结构的腐蚀情况，根据监测结果进行调整，确保保护效果持续有效。

注意事项在进行牺牲阳极阴极保护施工时，需要注意以下事项：•确保阳极系统的安装位置和数量合理，以充分覆盖金属结构的每个区域。

•定期检查阳极系统的工作状态，确保其正常运行。

•处理泄漏问题：若阳极系统发生泄漏，及时进行处理，以免影响金属结构的保护效果。

通过以上方案的实施，能够有效延长金属结构的使用寿命，降低腐蚀损失，保证工业设备和建筑物的安全性和可靠性。

埋地钢质管道牺牲阳极法阴极保护技术技术支持单位：拓维地理信息工程示案例：某燃气公司埋地钢质管道牺牲阳极阴极保护系统安装时间：2016年6月18日（一）原理：埋地钢质管道牺牲阳极法阴极保护技术是将被保护的金属结构连接一种比其电位更负的金属或合金，该金属或合金为阳极，依靠它的优先溶解所释放出的电流使金属结构阴极极化到所需的电位而实现保护，这种方法称为牺牲阳极法阴极保护。

（二）牺牲阳极法阴极保护的优点1、不需要外部电源；2、对邻近金属构筑物无干扰或很小；3、电流输出虽不能控制，但有自动调节倾向，且覆盖层不易损坏。

4、调试后，可不需日常管理；5、保护电流分布均匀，利用率高。

（三）阳极包的选材牺牲阳极选择镁阳极包的特点是比重小、电位很负、对铁的驱动加压很大，且单位发生的电量大。

镁的标准电极电位为-2.37V(SHE);非平衡电极电位则随腐蚀性介质的性质而变，例如：镁在海水中的电位为-1.5V(SCE)，镁在土壤之中的电位为1.5V至-1.6(SCE)，镁在碱溶液中的电位约为-0.84V(SCE)。

镁的电极电位与介质的PH值有密切关系,PH值在酸性围，电位较负，因为生成的腐蚀产物氢氧化镁在碱性介质中是难溶的。

（四）主要应用的规1、《埋地钢质管道阴极保护电参数测试方法》SY/T0023-972、《埋地钢质管道牺牲阳极阴极保护设计规》SY/T0019-973、《钢质管道及储罐防腐工程设计规》SY0007-994、《阴极保护管道的电绝缘标准》SY/T0086-955、《埋地钢质管道直流排流保护技术标准》SY/T0017-96 。

（五）施工方法1、牺牲阳极法阴极保护施工安装程序简述如下:袋装阳极制作→阳极床定位→阳极床开挖→阳极埋设→阳极浇水浸透饱和及各参数测试→阳极通电点处理及焊接→通电点导通测试→通电点补口防腐(补口处防腐材料与管体防腐材料是匹配的) →阳极回填→标记记录。

图1 阳极床定位图2 阳极床的开挖图3 阳极浇水浸透饱2、铝热焊使用步骤及注意事项铝热焊模具是焊接电缆的专业设备，它具有放热小，焊接牢固等特点：携带方便，不需要电源。

牺牲阳极阴极保护技术详解
为防止管道发生腐蚀，延长管道使用寿命，需对管道穿越大中型河流处及地处土壤腐蚀性较强的管段进行阳极保护，河南锐驰管道工程技术有限公司阴极保护方法有两种：一种是牺牲阳极阴极保护，一种是外加电流阴极保护。

牺牲阳极阴极主要由阳极保护、绝缘装置的保护和站内管道的电连续性跨接三部分组成，主要施工内容包括恒电位仪安装、柔性阳极安装、参比电极安装、通电点、馈流点、测试点的安装
主要施工工序：
1、阳极坑开挖
2、电缆焊接
3、参比电极及测试桩安装
4、防腐层修补
5、检查、回填
其中测试桩安装步骤
1、电缆铜芯焊接
2、测试桩安装
3、防腐层修补
4、检查、固定
主要施工方法（以镁阳极为例）
1、将镁合金牺牲阳极及参比电极放入坑中，在管线正上方开圆孔并露出金属管壁，清理表面油污、底漆及氧化膜，将阴极电缆的铜芯用铝热焊剂焊接到管道上，在焊接处涂上热熔胶烘烤后用补贴片覆盖焊点处，再对管道包覆一道热收缩带
2、将各阳极引出电缆与阳极共用电缆采用铝热焊连接，焊接后用热熔胶完全封固，烘烤后用电缆专用热收缩套密封
3、向阳极坑中浇水，将镁阳极浸透，经检查后回填，并将阴极电缆、阳极电缆和参比电极电缆分别连接到测试桩中的接线端子上。

4、测试桩连接方式分电位测试桩和电流测试桩两种，全部采用涂塑钢管测试桩电位/电流测试桩：将电缆用铝热焊连接到管道上，焊点进行防腐处理后通过测试桩底部引到接线板的接线端子上
5、待全部检查合格后，测试桩底部现场浇注C15混凝土固定
测试桩铭牌安装按要求进行，并标注编号、里程和桩型，铭牌正面与测试门在同一侧，要面对来气方向
管道的长期阴极保护采用外加电流法。

2.5.4 钢管阴极保护(牺牲阳极)防腐施工安全技术交底
1. 安装后的测试桩应设护栏,并设安全标志.
2. 施工过程中,对受保护的管段应保证其导电的连续性.
3. 钢管阴极保护(牺牲阳极)施工应划定作业区,并设护栏,非作业人员不得入内.
4. 阴极保护(牺牲阳极)防腐工程,在送电前应进行检查、验收,确认合格并形成文件.
5. 阴极保护(牺牲阳极)防腐采用的电气设备与装置的安装,应由电工操作,并符合设计要求.
6. 阴极保护(牺牲阳极)装置与管道连接采用电焊施工时,接头部位的防腐绝缘处理,应符合设计规定.
7. 阴极保护(牺牲阳极)的电气设备与装置、电缆、极板材料和构造、各接头部位的绝缘材料与处理工艺应符合设计文件的规定.
8. 绝缘法兰安装应符合下列要求：
(1) 绝缘法兰不得浸泡在水中.
(2) 绝缘法兰不得安装在管道的转弯处.
(3) 绝缘法兰不得安装在有可燃气体的封闭场所.
(4) 绝缘法兰两侧应设防雷击和过电流保护装置.
(5) 安装前应预组装,经检验合格,并形成文件后方可安装.。

牺牲阳极阴极保护法牺牲阳极的阴极保护法是在保护钢铁设备上连接一种更易失去电子的金属或合金。

例如：钢闸门的保护，有的就应用这种方法。

它是一种比较更为活泼的金属，如锌等，连接在钢闸门上。

这样，当发生电化腐蚀时，被腐蚀的是那种比铁更活泼的金属，而铁被保护了。

通常在轮船的尾部和在船壳的水线以下部分，装上一定数量的锌块，来防止船壳等的腐蚀，就是应用的这种方法。

目前，电化学保护发出应用除海水或河道中钢铁设备的保护外，还应用于防止电缆、石油管道、地下设备和化工设备等的腐蚀。

实质是一种原电池反应。

说法是正确的。

阴极保护中的被保护的是阴极，电子是从被牺牲的阳极流向被保护的部分（阴极），也就是说电子是流向阴极的。

同时被保护部分（阴极）、腐蚀环境（电解质）、被牺牲部分（阳极）构成了一个化学电池。

在化学电池中电子（负电荷）流入正极。

所以被保护部分就是正极。

说法是相同的。

发生氧化作用的极称为阳极，在原电池中，阳极是负极；在电解池中阳极是正极。

与阴极（cathode ）相对应。

成套镁牺牲阳极，由镁牺牲阳极锭1支，一根VV-10㎜2电缆3米，填包料50kg，棉布口袋1条，塑料编织袋1条组成。

即棉布口袋内有镁牺牲阳极锭1支其铁芯上焊VV-10㎜2电缆3米1根，焊接处做绝缘处理，并套有热缩管。

镁牺牲阳极锭周围均匀分布50kg填包料。

棉布口袋外套塑料编织袋1条。

镁牺牲阳极适用于在土壤、淡水及海水等介质中工作的钢质设施的阴极保护。

以上的镁合金牺牲阳极也可以经组装后提供给客户。

裸阳极首先和电缆连接，连接部位用环氧树脂密封。

然后加填充料封装在棉布袋里。

长效型镁合金阴极保护系统主要通过消耗自身阳极体材料，借助土壤、水等电解质向被保护埋地金属结构提供阴极电流，使被保护埋地金属结构进行阴极化，随着电流的不断流动，阳极材料不断消耗掉，被保护金属构筑物不会受到腐蚀；在阳极体外部采用我公司特制的含有保湿因子的填包料包覆，它能吸收阳极体周围水分，降低阳极体周围介质的电阻率，使阳极溶解均匀，并保持稳定的电流输出，延长了阴极保护系统使用寿命。

牺牲阳极阴极保护法施工工法牺牲阳极阴极保护法是一种常用的防腐蚀技术，在许多工程中得到了广泛应用。

本文将介绍牺牲阳极阴极保护法施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

一、前言防腐蚀是工程建设中一个重要的环节，而牺牲阳极阴极保护法是一种有效的防腐蚀技术。

本文将详细介绍其施工工法。

二、工法特点牺牲阳极阴极保护法的一个重要特点是牺牲阳极能够在一定电位范围内保持阴极，在阳极表面发生电化学反应，从而保护被保护金属的防腐蚀效果。

该工法具有施工简便、成本较低、效果稳定等特点。

三、适应范围牺牲阳极阴极保护法适用于各种金属结构的防腐蚀，如钢结构、钢筋混凝土结构、管道等。

四、工艺原理施工工法与实际工程之间的联系是基于牺牲阳极阴极保护法的工艺原理。

使用高还原性的金属作为阳极，在金属之间形成电池，从而实现对被保护金属的防腐蚀。

该技术措施可以通过控制阳极材料的种类和数量来实现。

五、施工工艺施工过程中，首先需要对被保护金属表面进行清洗和处理，以保证施工效果。

然后，将阳极材料固定在被保护金属表面，使其与被保护金属形成电池。

最后，对施工区域进行检测和监控，以确保施工质量。

六、劳动组织在施工过程中，需要组织一定的劳动力，负责金属表面处理工作、阳极材料的植入和固定等工作。

七、机具设备施工过程中需要使用一些机具设备，如清洗设备、阳极材料植入设备等。

八、质量控制为确保施工过程中的质量，应采取一系列的质量控制措施。

包括对施工过程中各个环节的品质检测、及时修补等。

九、安全措施在施工中，需要注意一些安全事项，如保护劳动者的人身安全、防止施工材料泄漏等。

同时，对施工工法的安全要求也应明确。

十、经济技术分析对于牺牲阳极阴极保护法的施工周期、施工成本和使用寿命进行分析，以便评估其经济技术可行性。

十一、工程实例通过列举一些使用了该工法的工程实例，展示其实际应用效果。

总结牺牲阳极阴极保护法施工工法在防腐蚀领域具有重要作用。

钢管阴极保护防腐施工安全技术交底一、前言钢管是工业生产中常见的材料，其因优良的耐压性能和广泛应用而受到广泛关注。

但钢管的使用寿命常受到氧化和腐蚀的影响，因此防腐施工成为了保障钢管使用寿命的关键环节。

本文将重点介绍钢管阴极保护防腐施工安全技术交底，并从施工前、施工中、施工后三个方面展开讲解。

二、施工前施工前需要进行仔细的准备工作，包括如下几个方面：1.洁净钢管表面必须干净光滑，不能有任何油物、锈蚀、沙石等杂物。

为此，需要提前进行钢管表面的清洗和处理，确保表面洁净。

2.放线在进行阴极保护防腐施工前，需要对施工区域进行放线。

放线要求准确，施工人员必须严格按照放线要求施工，确保施工效果。

3.检查对施工区域进行仔细检查，检查未被挖掘的钢管和地下管线是否有重叠，以免损坏管线。

检查后若发现问题，需要及时调整。

4.材料准备根据设计要求及施工方案，准备所需的材料和设备。

对所使用的材料进行检查，确保质量合格，并标明材料名称、批号、生产日期等信息。

三、施工中1.隔离为避免钢管与其他金属结构体的直接接触，在钢管周围应进行隔离。

隔离物可以使用橡胶板、胶泥、胶带等材料，避免接触产生电池效应，影响阴极保护效果。

2.喷涂施工中需要进行喷涂处理，喷涂时必须注意涂层均匀、厚度合格、饱满度高，避免漏涂和刷涂后触碰。

在喷涂过程中必须穿戴好防护设备，防止涂料吸入呼吸道。

3.电位测试阴极保护技术的核心是阴极保护电位的判断和调节。

在施工过程中，必须对阴极保护电位进行测试，确保阴极保护效果达到设计要求。

4.安全措施施工中要注意安全，在施工现场设置遮阳伞、安全网、脚手架等设施，保证工人的施工安全；在进行爆破操作时，需要制定严格的爆破施工方案，保证爆破安全。

四、施工后1.深度清理施工后需要对所有设备、材料和现场进行清理，确保现场干净整洁，以便后续的施工使用和检查。

2.检查验收对已完成的阴极保护防腐施工进行检查验收，确保施工标准符合要求，充分保证施工品质。
