流体在管道中对流动规律——流动能量损失的确定流体流动时会产生能量损失，只有知道流体流动过程的能量损失，才能用柏努利方程解决流体输送中的实际问题。
流体流动过程的能量损失一般简称为流体阻力。
一、流体阻力的产生原因1．黏度理想流体在流动时不会产生流体阻力，因为理想流体是没有黏性的，实际流体流动时会产生流体阻力，是因为实际流体有黏性。
流体的黏性是流体流动时产生能力损失的根本原因，而流体层与层之间、流体和壁面之间的相对运动是产生内磨擦阻力，引起能量损失的必要条件。
流体黏性的大小用黏度来表示，其数值越大，在同样的流动条件下，流体阻力就会越大。
流体黏度的定义为：两层流体之间单位面积上的内磨擦与速度梯度为之比，用符号μ表示，其单位是：Pa ·s液体的黏度随温度升高减小，气体的黏度则随温度升高而增大。
压力变化时，液体的黏度基本不变；气体的黏度随压力的增加而增加得很少，在一般工程计算中可忽略，只有在极高或极低的压力下，才需要考虑压力对气体黏度的影响。
某些常用流体的黏度，可以从有关手册中查得。
流体流动时产生的能量损失除了与流体的黏性、流动距离有关外，还取决于管内流体的流速等因素。
流速对能量损失的影响与流体在流道内的流动形态有关。
2．流体的流动型态1883年著名的科学家雷诺用实验揭示了流体流动的两种截然不同的流动型态。
实验装置：图1-36，在1个透明的水箱内，水面下部安装1根带有喇叭形进口的玻璃管，管的下游装有阀门以便调节管内水的流速。
水箱的液面依靠控制进水管的进水和水箱上部的溢流管出水维持不变。
喇叭形进口处中心有一针形小管，有色液体由针管流出，有色液体的密度与水的密度几乎相同。
实验现象：①当玻璃管内水的流速较小时,管中心有色液体不扩散，呈现一根平稳的细线流,沿玻璃管的轴线向前流动（如图1-36(a）所示）。
②随着水的流速增大至某个值后，有色液体的细线开始抖动，弯曲，呈现波浪形（如图1-36（b）所示）。
③速度增大到一定程度后，有色液体的细线扩散，使管内水的颜色均匀一致（如图1-36（c ）所示）。
管道阻力损失计算公式
管道阻力损失是流体在管道中经历的机械能损失，由其内的摩擦力，压力损失和间断损失组成。
管道阻力损失的计算公式是：
ΔP = L × 0.109 × (V²/ D4) × (f / 2g)
ΔP：管道阻力损失，单位是KPa；
L：管道总长度，单位是m；
V：流体流速，单位是m/s；
D：管道内径，单位是m；
f：管道内摩擦系数；
2g：重力加速度，一般把2g定为9.8。
管道阻力损失计算公式可以帮助我们计算管道中流体的机械能损失，从而更好地控制管道的设计和运行。
管道阻力损失的计算公式可以用于计算水管、汽油管、空气管、蒸汽管等各种流体的阻力损失。
例如，可以用来计算水管中水流的阻力损失，计算公式如下：
ΔP = L × 0.109 × (V²/ D4) × (0.02 / 2g)
ΔP：管道阻力损失，单位是KPa；
L：管道总长度，单位是m；
V：水流流速，单位是m/s；
D：管道内径，单位是m；
0.02：水流的摩擦系数；
2g：重力加速度，一般把2g定为9.8。
通过计算管道的阻力损失，我们可以更好地控制管道的运行，从而更有效地利用管道的资源。
管道阻力损失的计算公式实际上是一种能量守恒定律，它也可以用于分析水力学系统中流体的流动特性，从而发现和解决流体流动中的问题。
总之，管道阻力损失计算公式是一个非常有用的工具，可以帮助我们计算管道中流体的机械能损失，更好地控制管道的设计和运行。
流体流动在管道中的能量损失分析管道是流体能量传递和流动的重要通道。
在流体流动过程中，由于管道内部和外部的各种因素的影响，会出现能量损失现象。
了解和分析管道中的能量损失对于优化管道系统设计以及提高流体传输效率具有重要意义。
本文将对流体流动在管道中的能量损失进行分析和讨论。
1. 管道摩阻损失管道内部的摩阻是流体流动中主要的能量损失来源。
摩阻损失是由于流体与管道壁面以及流体分子之间的相互作用而导致的。
在实际应用中，一般使用阻力系数来表示管道的摩阻损失。
常见的阻力系数有雷诺数、摩阻系数等。
2. 管道展向损失管道的展向变化也会导致能量损失。
展向变化会引起流体的速度变化和压力变化，从而引起能量的损失。
一般情况下，展向变化越大，能量损失越大。
常见的展向损失形式有管子的扩流和缩流。
3. 管道弯头损失管道中的弯头会引起流体流动方向的改变，从而引起能量损失。
弯头会造成流体分离、涡旋和摩擦，从而引起能量转化和能量损失。
弯头损失一般用弯头阻力系数来表示。
4. 管道阻塞损失管道中可能出现各种类型的阻塞物，如沉积物、腐蚀产物等。
这些阻塞物会导致管道中的截面积减小，从而引起压力降低和能量损失。
阻塞损失与阻塞物的形状、粘度、密度等有关。
5. 管道分歧损失管道中的分歧会导致流体流动方向改变和速度分布不均匀，从而引起能量损失。
对于分歧损失的分析和计算，需要考虑分歧的形状、角度、大小等因素。
6. 管道壁面摩擦损失流体在管道内部流动时，与管道壁面之间存在摩擦力。
摩擦力会消耗流体的能量，从而引起能量损失。
管道壁面摩擦损失与管道的表面粗糙度、流体的黏度等因素相关。
综上所述，管道中的能量损失是由多个因素共同作用而产生的。
了解和分析这些能量损失的来源和特点，对于优化管道系统设计、提高流体传输效率具有重要意义。
在实际应用中，通过合理选择管道材料、减小展向变化、优化管道弯头设计等方式，可以有效减少能量损失，提高管道系统的性能。

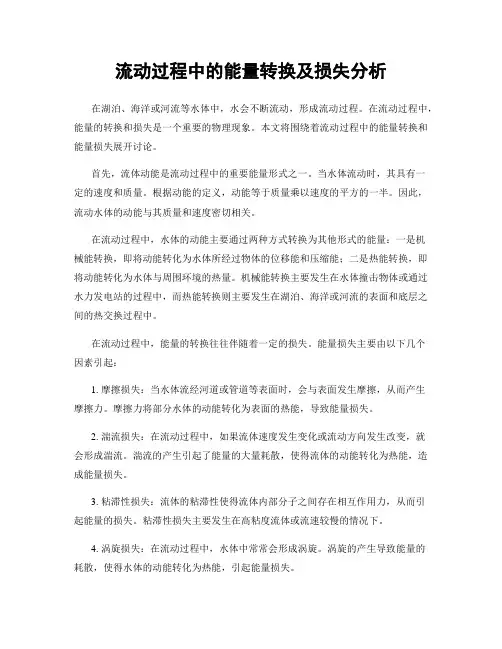

流动过程中的能量转换及损失分析在湖泊、海洋或河流等水体中，水会不断流动，形成流动过程。
在流动过程中，能量的转换和损失是一个重要的物理现象。
本文将围绕着流动过程中的能量转换和能量损失展开讨论。
首先，流体动能是流动过程中的重要能量形式之一。
当水体流动时，其具有一定的速度和质量。
根据动能的定义，动能等于质量乘以速度的平方的一半。
因此，流动水体的动能与其质量和速度密切相关。
在流动过程中，水体的动能主要通过两种方式转换为其他形式的能量：一是机械能转换，即将动能转化为水体所经过物体的位移能和压缩能；二是热能转换，即将动能转化为水体与周围环境的热量。
机械能转换主要发生在水体撞击物体或通过水力发电站的过程中，而热能转换则主要发生在湖泊、海洋或河流的表面和底层之间的热交换过程中。
在流动过程中，能量的转换往往伴随着一定的损失。
能量损失主要由以下几个因素引起：1. 摩擦损失：当水体流经河道或管道等表面时，会与表面发生摩擦，从而产生摩擦力。
摩擦力将部分水体的动能转化为表面的热能，导致能量损失。
2. 湍流损失：在流动过程中，如果流体速度发生变化或流动方向发生改变，就会形成湍流。
湍流的产生引起了能量的大量耗散，使得流体的动能转化为热能，造成能量损失。
3. 粘滞性损失：流体的粘滞性使得流体内部分子之间存在相互作用力，从而引起能量的损失。
粘滞性损失主要发生在高粘度流体或流速较慢的情况下。
4. 涡旋损失：在流动过程中，水体中常常会形成涡旋。
涡旋的产生导致能量的耗散，使得水体的动能转化为热能，引起能量损失。
总之，流动过程中的能量转换和损失是一个复杂的物理过程。
在实际应用中，我们需要了解并控制这些能量转换和损失的过程，以优化流体运动的效率。
例如，在水利工程中，通过改变导流方式、减少摩擦和涡旋等措施，可以降低能量损失，提高水力发电效率。
在环境保护领域，了解水体流动过程中的能量转换和损失对于水质评估和水生态保护也具有重要意义。
综上所述，流动过程中的能量转换和损失是一个重要的物理现象。
流体力学流动效率计算公式流体力学是研究流体在运动中的力学性质和规律的一门学科。
在工程领域中，流体力学的研究对于设计和优化流体系统具有重要意义。
流动效率是评价流体系统性能的重要指标之一，它反映了流体在管道或设备中的运动效果和能量损失情况。
在工程实践中，我们常常需要计算流动效率来评估流体系统的性能，并根据计算结果进行优化设计。
本文将介绍流体力学流动效率的计算公式及其应用。
1. 流动效率的定义。
流动效率是指流体在管道或设备中的运动效果和能量损失情况。
在实际工程中，流动效率通常用流动的能量损失与输入的能量之比来表示，即流动效率=输出能量/输入能量。
流动效率的计算可以帮助工程师了解流体系统的性能状况，找出能量损失的原因，并进行优化设计。
2. 流动效率的计算公式。
流动效率的计算公式可以根据具体的流体系统和流动情况来确定。
一般来说，流动效率的计算公式可以分为两种情况，定常流动和非定常流动。
（1）定常流动情况下的流动效率计算公式。
在定常流动情况下，流动效率可以用流体在管道或设备中的能量损失与输入的能量之比来表示。
假设流体在管道中的能量损失为ΔP，输入的能量为P，那么流动效率η可以表示为：η = (P-ΔP)/P。
其中，ΔP为流体在管道中的能量损失，P为输入的能量。
（2）非定常流动情况下的流动效率计算公式。
在非定常流动情况下，流动效率的计算相对复杂一些。
一般来说，可以利用流体动力学方程和能量守恒方程来进行计算。
非定常流动情况下的流动效率计算公式可以表示为：η = (W-ΔW)/W。
其中，W为输入的能量，ΔW为流体在管道中的能量损失。
3. 流动效率的应用。
流动效率的计算可以帮助工程师评估流体系统的性能，找出能量损失的原因，并进行优化设计。
在实际工程中，流动效率的应用非常广泛，下面以几个具体的应用场景来介绍流动效率的应用。
（1）管道流动效率的计算。
在管道流动中，流动效率的计算可以帮助工程师了解管道中的能量损失情况，找出能量损失的原因，并进行管道的优化设计。
第六章流动阻力及能量损失本章主要研究恒定流动时，流动阻力和水头损失的规律。
对于粘性流体的两种流态——层流与紊流，通常可用下临界雷诺数来判别，它在管道与渠道内流动的阻力规律和水头损失的计算方法是不同的。
对于流速，圆管层流为旋转抛物面分布，而圆管紊流的粘性底层为线性分布，紊流核心区为对数规律分布或指数规律分布。
对于水头损失的计算，层流不用分区，而紊流通常需分为水力光滑管区、水力粗糙管区及过渡区来考虑。
本章最后还阐述了有关的边界层、绕流阻力及紊流扩散等概念。
第一节流态判别一、两种流态的运动特征1883年英国物理学家雷诺（Reynolds O.）通过试验观察到液体中存在层流和紊流两种流态。
1.层流观看录像1-层流层流（laminar flow），亦称片流：是指流体质点不相互混杂，流体作有序的成层流动。
特点：（1）有序性。
水流呈层状流动，各层的质点互不混掺，质点作有序的直线运动。
（2）粘性占主要作用，遵循牛顿内摩擦定律。
（3）能量损失与流速的一次方成正比。
（4）在流速较小且雷诺数Re较小时发生。
2.紊流观看录像2－紊流紊流（turbulent flow），亦称湍流：是指局部速度、压力等力学量在时间和空间中发生不规则脉动的流体运动。
特点：（1）无序性、随机性、有旋性、混掺性。
流体质点不再成层流动，而是呈现不规则紊动，流层间质点相互混掺，为无序的随机运动。
（2）紊流受粘性和紊动的共同作用。
（3）水头损失与流速的1.75~2次方成正比。
（4）在流速较大且雷诺数较大时发生。
二、雷诺实验如图6-1所示，实验曲线分为三部分：（1）ab段：当υ<υc时，流动为稳定的层流。
（2）ef段：当υ>υ''时，流动只能是紊流。
（3）be段：当υc<υ<υ''时，流动可能是层流（bc段），也可能是紊流（bde段），取决于水流的原来状态。
图6-1图6-2观看录像3观看录像4观看录像5实验结果（图6-2）的数学表达式层流：m1=1.0, h f=k1v , 即沿程水头损失与流线的一次方成正比。

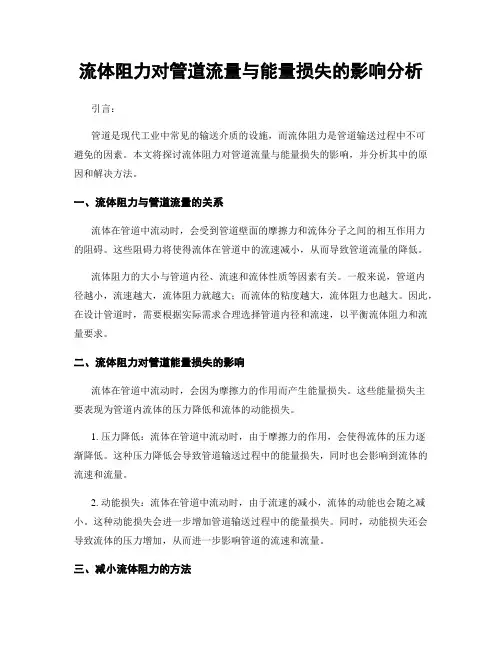

流体阻力对管道流量与能量损失的影响分析引言：管道是现代工业中常见的输送介质的设施，而流体阻力是管道输送过程中不可避免的因素。
本文将探讨流体阻力对管道流量与能量损失的影响，并分析其中的原因和解决方法。
一、流体阻力与管道流量的关系流体在管道中流动时，会受到管道壁面的摩擦力和流体分子之间的相互作用力的阻碍。
这些阻碍力将使得流体在管道中的流速减小，从而导致管道流量的降低。
流体阻力的大小与管道内径、流速和流体性质等因素有关。
一般来说，管道内径越小，流速越大，流体阻力就越大；而流体的粘度越大，流体阻力也越大。
因此，在设计管道时，需要根据实际需求合理选择管道内径和流速，以平衡流体阻力和流量要求。
二、流体阻力对管道能量损失的影响流体在管道中流动时，会因为摩擦力的作用而产生能量损失。
这些能量损失主要表现为管道内流体的压力降低和流体的动能损失。
1. 压力降低：流体在管道中流动时，由于摩擦力的作用，会使得流体的压力逐渐降低。
这种压力降低会导致管道输送过程中的能量损失，同时也会影响到流体的流速和流量。
2. 动能损失：流体在管道中流动时，由于流速的减小，流体的动能也会随之减小。
这种动能损失会进一步增加管道输送过程中的能量损失。
同时，动能损失还会导致流体的压力增加，从而进一步影响管道的流速和流量。
三、减小流体阻力的方法为了降低管道流量和能量损失，我们可以采取一些措施来减小流体阻力。
1. 优化管道设计：合理选择管道内径和流速，以减小流体阻力。
同时，在管道设计中考虑减少管道弯曲和阻力件的使用，以减小流体阻力的产生。
2. 提高流体的粘度：通过增加流体的粘度，可以减小流体与管道壁面的摩擦力，从而降低流体阻力。
3. 使用润滑剂：在管道内涂抹一层润滑剂，可以减小流体与管道壁面的摩擦力，从而降低流体阻力。
4. 定期清洗管道：管道内的沉积物和污垢会增加流体与管道壁面的摩擦力，导致流体阻力的增加。
定期清洗管道可以减小摩擦力，降低流体阻力。
结论：流体阻力对管道流量和能量损失有着重要的影响。
