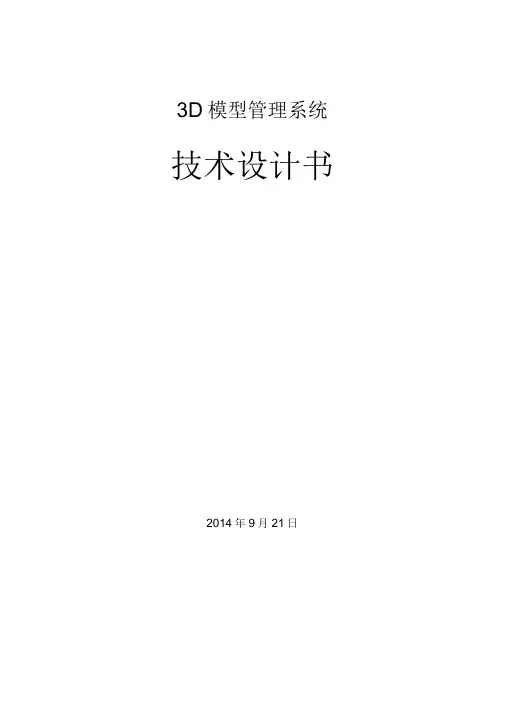

3D模型管理系统技术设计书
2014年9月21日
目录
1.项目背景 (1)
2.建设目标 (1)
3.建设内容 (1)
3.1.模型库建设 (1)
3.2.三维模型管理系统建设 (2)
4.总体设计 (2)
5.数据库设计 (4)
5.1.数据库逻辑结构 (4)
5.2.FTP服务 (8)
6.功能设计 (9)
6.1.模型上传 (9)
6.2.模型文件下载 (9)
6.3.查询 (10)
6.4.统计 (10)
6.5.模型文件浏览 (10)
6.6.删除 (11)
1.项目背景
三维GIS形象真实的描述了城市三维地理空间内容，三维城市模型是三维GIS中非常重要的内容。三维模型不仅给人一种直观的感受，而且广泛应用于城市规划的方方面面。与二维GIS数据相比，三维模型的生产过程、数据内容和数据规模有很大不同，生产过程复杂很多，数据内容更加丰富，数据量成倍增加。
在城市规划中三维模型以文件形式存放，包含Max格式导出的X格式文件、skyline入库打包文件、Jpg格式效果图（含总平图）、CAD格式的总平图。随着现代城市的高速发展，城市建筑更新不断加快，规划管理中的三维模型成倍增加，若仍旧采用文件方式进行管理，将面临如下困难：数据的安全性和共享性得不到保障，历史数据难以有效管理，缺乏对数据的高效查询与检索，缺乏对数据的更新维护机制。建立城市三维模型管理系统，建立三维模型文件的目录索引，对三维模型进行有效的组织和管理，对城乡规划信息化和城乡规划管理具有实际意义。
2.建设目标
基于FTP服务建立三维模型文件库，同时建立与之匹配的关系库，存储模型文件的索引、类别信息，在此基础上建立支持三维模型上传、下载、查询、浏览、统计、历史数据管理的城市三维模型管理系统。
3.建设内容
3.1.模型库建设
（1）基于FTP服务建立三维模型文件库，按照模型的类型和名称对模型中包含的各个部分进行组织存储。每一个模型以唯一的文件标识作为文件夹名称进
行组织，该目录下存储当前模型不同时期的模型，规定以上传时间近的版本为成果库，其余文件作为历史数据。
（2）建立与文件库对应的关系库，存储文件库中模型文件的存储路径、模型类别、文件标识信息，以支持模型文件的查询、统计。
3.2.三维模型管理系统建设
基于模型库，通过ftp服务实现城市三维模型文件（包含Max格式导出的X 格式文件、skyline入库打包文件、Jpg格式效果图（含总平图）、CAD格式的总平图子文件）上传、下载、浏览、删除；同时通过关系库多模型文件的目录信息进行组织，在此基础上实现模型文件的查询、统计功能。
4.总体设计
三维模型管理系统实现对三维模型的有效组织、管理，支持三维模型高效查询、检索，其整体架构自下而上由硬件设施层、软件设施层、数据存储层、数据服务层、系统应用层、用户交互层组成，其总体架构如下图所示。
硬件设施层
用户交互用层
系统应用层
图1系统总体结构
（1）硬件设施层
确保用户快速查询、浏览、上传、下载模型模型文件，三维模型管理系统建立在它们之上。
（2）软件设施层
它们介于硬件设施和三维模型管理系统之间，控制、协调计算机及外围设备，支持应用软件开发和系统运行。
（3）数据存储层
三维模型文件包含Max格式导出的X格式文件、skyline入库打包文件、Jpg 格式效果图（含总平图）、CAD格式的总平图子文件，为了高效、充分的对其进行利用，需要对其进行集成建库，其存储方式分为文件库、信息服务库。
（4）数据服务层
为满足不同用户、系统对基础地理信息的快速查询、浏览，方便模型文件进行上传、下载操作，配备FTP服务完成模型文件数据的传输。
（5）系统应用层
实现模型文件的上传、下载、查询、检索功能，满足用户对三维模型管理的需求。
（6）用户交互层
为系统用户提供简洁、方便的交互界面。
5.数据库设计
数据库采用文件库与关系库相结合的方式，文件库采用ftp服务，存储模型文件及其说明，关系库用于记录模型文件的目录索引信息，以更好的支持模型文件的查询、浏览。
5.1.数据库逻辑结构
5.1.1文件库逻辑结构
文件库分为城市设计三维模型、建筑方案总评模型、竣工验收模型三个子库，分别存储对应类型的模型文件及其所包含的Max格式导出的X格式文件、skyline 入库打包文件、Jpg格式效果图（含总平图）、CAD格式的总平图子文件。每种类
型模型的子库中以模型名称作为其模型文件的唯一标识，存储不同时间上传的模型文件，在其模型文件名后添加上传时间作为后缀，以区分不同时期的历史数据，默认情况下距离当前日期最近的模型文件为最新数据成果。其逻辑结构见下图所示。
图2文件库逻辑结构
文件库一级目录为模型类型子目录，其显示结果如下图所示。
图3文件库一级目录
文件库二级目录为模型名称子目录，其显示结果如下图所示。
图4文件库二级目录
文件库三级目录为模型文件子目录，按照模型文件的上传时间“YYYYMMDDHHMM”为文件名后缀，其显示结果如下图所示。
图5文件库三级目录
文件库四级目录为模型文件内容，包含Max格式导出的X格式文件、skyline 入库打包文件、Jpg格式效果图（含总平图）、CAD格式的总平图子文件，其显示结果如下图所示。
图6文件库四级目录
5.1.2模型文件组织方式
模型文件分为城市设计三维模型、建设方案总评模型、竣工验收模型三种类型，每种类型为一个独立的目录。在不同的类型目录下以模型名称建立模型目录，
