压缩空气管道施工设计方案一、项目概述：压缩空气是工业生产中广泛使用的一种能源，为了保证生产过程中气体的稳定供应，需要进行管道的设计和施工。
本方案将对压缩空气管道的施工进行详细的设计和安装方案。
二、施工前准备：1.建立施工组织设计，明确施工队伍、材料和设备的准备情况；2.了解施工现场的环境条件，包括空气压力、温度、湿度等；3.确定管道的布置方案，包括管道的走向、管径和支架位置等；4.选取合适的材料，包括管道、管件、阀门等，并进行验收。
三、施工工序：1.固定管道支架：根据管道的布局方案，确定支架的位置和间距，使用螺栓将支架固定在墙壁或梁上；2.安装管道：按照设计方案，将管道依次安装在支架上，并使用螺栓将管道与支架连接紧固；3.连接管道：使用合适的管件将管道连接起来，包括弯头、三通、四通等，采用焊接或螺纹连接的方式；4.安装阀门和仪表：根据需要，安装适当数量的阀门和仪表，用于控制和测量空气流量和压力；5.安装附件：如进气过滤器、排水器等，用于对压缩空气进行净化处理；6.防腐处理：对于暴露在空气中的管道进行防腐处理，包括涂覆防腐漆等；7.进行压力测试：施工完成后，对管道进行压力测试，确保管道能够承受工作压力的要求；8.清洗和消毒：使用合适的清洗和消毒剂对管道进行清洗和消毒处理，确保管道的卫生安全；9.安全防护：在施工过程中，必须加强安全防护措施，包括佩戴个人防护用品、设置警示标志等。
四、质量控制：1.严格执行相关标准和规范，确保每个工序的质量；2.对材料进行严格验收，确保材料的质量符合要求；3.对焊接工艺进行监督和检验，确保焊缝的质量；4.施工过程中进行必要的质量检查，发现问题及时处理；5.完工后进行整体验收，确保施工质量符合设计要求。
五、图纸和文档：1.施工组织设计图纸：包括施工队伍、材料和设备的准备；2.管道布置图纸：标明管道的走向、管径和支架位置等；3.特殊材料的验收记录：记录材料的厂家、规格和质量验收情况；4.焊接工艺记录：记录焊接工艺的参数和焊缝的质量检查结果；5.管道施工质量检查记录：记录施工过程中的质量检查情况。
压缩空气工程施工方案
压缩空气工程施工方案一、施工方案概述压缩空气工程是指通过压缩机将自然空气经过处理后压缩成可用的高压空气，用于各种工业生产和民用设备。
本文主要介绍压缩空气工程的施工方案，包括施工准备、施工工艺、质量控制和施工组织管理等内容。
二、施工准备1. 购买设备和材料根据工程设计要求，采购所需的压缩机、滤清器、干燥机、管道、阀门、仪表等设备和材料，确保按照规范标准采购。
2. 施工人员配备根据工程规模和施工周期，合理配置施工人员。
包括项目经理、施工队长、焊工、管道安装工、电工等。
3. 现场施工准备根据工程施工规划，对施工现场进行勘察，合理布置临时办公室、设备存放场地、施工道路等，确保施工现场清洁整洁。
4. 安全生产准备安排安全生产管理人员，严格遵守安全生产规范，做好施工现场安全防护工作，保障施工人员和设备的安全。
三、施工工艺1. 压缩机安装在施工现场按照设计图纸的要求安装压缩机，包括基础的浇筑、设备的固定和管线的连接等。
2. 管道布置根据工程设计要求，合理布置管道系统，确保管线的走向、坡度与长度符合规范，保证管道系统的稳定和适用性。
3. 设备配套安装依据设计规范，按照工艺流程安装滤清器、干燥机、阀门、仪表等设备。
并对设备进行功能性测试，确保设备安装正确和运行正常。
4. 电气设备安装对压缩机、滤清器、干燥机所需的电气设备进行布线安装，并进行电气联调测试，确保电气设备运行正常。
5. 系统调试对整个压缩空气系统进行调试和试运行，包括对各设备的联动控制、电气控制系统功能测试和系统性能的检验。
四、质量控制1. 设备检验在施工过程中，对采购的设备进行检验，核对设备是否符合标准要求，确保设备的质量合格。
2. 管道安装质量控制在管道安装过程中，要按照设计要求进行焊接、连接和验收，确保管道系统的安全和密封性。
3. 设备安装质量控制对压缩机、滤清器、干燥机等设备的安装过程进行监督和检查，确保设备安装的质量符合规范。
4. 系统调试质量控制在系统调试阶段，要对系统的功能性和性能进行检验，确保系统调试的质量符合规范要求。
压缩空气管道施工设计方案
XXXXXXXXX工程XXXX压缩空气管道施工方案编写人：日期：审核人：日期：批准人：日期：XXXXXXXXXX项目经理部压缩空气管道施工方案一、编制依据：1、建设指挥部有关建设管理文件、会议纪要和设计单位提供的施工图设计文件。
2、根据现场勘察情况和前湾港站运营规定。
3、《采暖通风与空气调节设计规》GB50019-2003。
4、《工业金属管道设计规》GB50316-2000。
5、《压力管道安全与监察规定》、《工业金属管道工程施工及验收规》GB50235-97。
6、《现场设备、工业管道焊接工程与施工验收规》GB50236-97。
7、《工业设备及管道绝热施工及验收规》GBJ126。
二、编制围：本工程为XXXXX试风设备综合楼室外压缩空气管道设计。
三、工程概括：1、本工程位于既有1股与新1股之间，施工里程为GLK1+772至GLK2+766围，压缩空气管道采用无缝钢管。
2、压缩空气管道及组成件属于压力管道，类别为GC3级，流体类别为D类，设计压力0.8MPa，水压试验为1.2MPa。
3、室外压缩空气管道采用无缝钢管直埋敷设，管道连接采用焊接连接，管道阀门为截断塞门，管道外刷防锈漆两道，银粉一道。
埋地管道穿越铁路时需设套管保护，管顶距铁路轨面不小于1.2m。
管道外壁与套管两端部的间隙用浸沥青的麻丝填实，再在外端用沥青堵塞。
气源由空压机室外部储风缸接引。
微控试风设备的试风柜距脱轨器轨边设备20m，埋设管道作加强环氧沥青防腐层，防腐层厚度不小于6mm。
四、施工方案及工艺（一）、压缩空气管道系统自然界的空气经空气压缩机压缩后称为压缩空气。
压缩空气是一种重要的动力源。
1、压缩空气站的组成1）、压缩空气站工艺生产流程压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等。
2）、压缩空气站设备（1）空气压缩机在一般的压缩空气站中，最广泛采用的是活塞式空气压缩机。
在大型压缩空气站中，较多采用离心式或轴流式空气压缩机。
空压机压缩空气管道系统施工方案
空压机压缩空气管道系统施工方案一、施工前准备工作1.资料准备：准备好相关的施工图纸、设备说明书以及工程量清单等资料。
2.设备选型：根据工厂的需求及工艺要求，对空压机进行选型。
3.管道设计：根据设备的需求及系统的流量、压力等参数，设计合理的管道系统。
二、施工流程1.地基工程：确定好空压机的安装位置，进行地基的施工，确保地基平整、坚固。
2.安装空压机：将空压机按照设计要求进行准确的安装，并进行固定。
3.管道布置：根据设计要求，确定好管道的走向及连接点，并标注好标高。
4.管道制作：根据设计图纸，加工制作好各种规格的管道及管件。
5.管道安装：将制作好的管道进行安装，并进行固定。
三、施工要点1.安装空压机时，要注意周围的环境及通风情况，避免空压机受潮、过热等情况。
2.管道的走向要合理，避免出现死角或转弯过大的情况。
3.管道的连接必须严密，确保没有漏气现象。
4.管道系统要设置安全阀、压力表等安全装置，以确保系统的安全运行。
5.施工过程中要注意对现场的清洁和整理，避免造成杂物和碎屑对系统的影响。
6.施工过程中要注意职工的安全，必须佩戴安全帽和防护眼镜等个人防护装备。
四、验收与试运行1.管道施工完成后，对整个系统进行检查，确保没有漏气、气密性良好。
2.对空压机进行试运行，检查其运行状态、噪音和振动情况，确保其正常运转。
3.对系统进行调试，调整并测试系统的压力、温度等参数，确保其满足工艺要求。
4.对系统进行验收，并填写相应的验收报告。
五、施工后维护1.管道系统的保养：定期对管道系统进行清洗和保养，确保系统的畅通和干净。
2.空压机的保养：按照设备说明书的要求进行空压机的定期保养，包括更换润滑油、清洗滤芯等。
3.定期检查：定期对管道系统进行检查，确保其没有漏气、密封性良好，及时发现问题进行修复。
综上所述，空压机、压缩空气管道系统施工方案包括施工前准备、施工流程、施工要点、验收与试运行以及施工后维护等多个环节。
通过合理的设计和正确的施工操作，可以确保系统的安全、可靠运行，提高生产效率。
压缩空气管道施工方案
一、工程概况本工程为某工厂压缩空气管道安装工程，包括真空吸尘管道、压缩空气管道等。
管道总长度约为2300米，主要服务于工厂的生产线及辅助设施。
工程要求按照《工业金属管道工程施工及验收规范》等相关标准进行施工。
二、施工准备1. 技术准备（1）熟悉及审查设计图纸及有关资料，确保设计合理、安全、经济。
（2）编制施工组织设计或施工方案，明确施工范围、质量标准、施工工期，落实水电等动力来源。
（3）编制施工图预算和施工预算，确保施工成本合理。
2. 材料准备（1）材料、设备确认合格，准备齐全，送到现场。
（2）所有材料进场时应对品种规格、外观等进行验收，包装应完好，材料表面无划痕及外力冲击破损。
三、施工步骤1. 管道铺设（1）根据设计图纸，确定管道走向、管径、壁厚等参数。
（2）按照管道走向，开挖沟槽，沟槽深度应满足管道埋设要求。
（3）在沟槽内铺设管道，管道应保持水平，管道接口处应采用专用连接件连接。
（4）管道铺设完成后，进行管道固定，确保管道在运行过程中不发生位移。
2. 管道连接（1）管道连接采用焊接、法兰连接等方式，确保连接牢固、密封。
（2）焊接作业应按照焊接工艺要求进行，确保焊接质量。
（3）法兰连接时，应确保法兰面平整，垫片压紧，连接牢固。
3. 管道测试（1）管道安装完成后，进行管道吹扫，清除管道内的杂物。
（2）进行管道压力测试，确保管道承受工作压力。
（3）进行管道泄漏检测，确保管道无泄漏。
四、施工注意事项1. 施工过程中，应严格按照设计图纸及施工规范进行施工，确保施工质量。
2. 施工现场应保持整洁，防止杂物掉入管道。
3. 施工过程中，注意安全防护，确保施工人员人身安全。
4. 施工完成后，对管道进行验收，确保管道满足设计要求。
五、施工进度安排1. 施工前期准备：5天2. 管道铺设：10天3. 管道连接：5天4. 管道测试：3天5. 施工验收：3天总计：26天通过以上施工方案，确保压缩空气管道工程顺利完成，为工厂生产提供稳定、可靠的压缩空气供应。
压缩空气管道施工方案设计
XXXXXXXXX 工程XXXX压缩空气管道施工方案编写人：日期：审核人：日期：批准人：日期：XXXXXXXXXX项目经理部压缩空气管道施工方案一、编制依据：1、建设指挥部有关建设管理文件、会议纪要和设计单位提供的施工图设计文件。
2、根据现场勘察情况和前湾港站内运营规定。
3、《采暖通风与空气调节设计规范》GB50019-2003。
4、《工业金属管道设计规范》GB50316-2000。
5、《压力管道安全与监察规定》、《工业金属管道工程施工及验收规范》GB50235-97。
6、《现场设备、工业管道焊接工程与施工验收规范》GB50236-97。
7、《工业设备及管道绝热施工及验收规范》GBJ126。
二、编制范围：本工程为XXXXX试风设备综合楼室外压缩空气管道设计。
三、工程概括：1、本工程位于既有1股与新1股之间，施工里程为GLK1+772至GLK2+766范围内，压缩空气管道采用无缝钢管。
2、压缩空气管道及组成件属于压力管道，类别为GC3级，流体类别为D类，设计压力0.8MPa,水压试验为1.2MPa。
3、室外压缩空气管道采用无缝钢管直埋敷设，管道连接采用焊接连接，管道阀门为截断塞门，管道外刷防锈漆两道，银粉一道。
埋地管道穿越铁路时需设套管保护，管顶距铁路轨面不小于1.2m。
管道外壁与套管两端部的间隙用浸沥青的麻丝填实，再在外端用沥青堵塞。
气源由空压机室外部储风缸接引。
微控试风设备的试风柜距脱轨器轨边设备20山，埋设管道作加强环氧沥青防腐层，防腐层厚度不小于6山山。
四、施工方案及工艺（一）、压缩空气管道系统自然界的空气经空气压缩机压缩后称为压缩空气。
压缩空气是一种重要的动力源。
1、压缩空气站的组成1）、压缩空气站工艺生产流程压缩空气的生产流程主要包括空气的过滤、空气的压缩、压缩空气的冷却及油和水分的排除、压缩空气的贮存与输送等。
2）、压缩空气站设备（1）空气压缩机在一般的压缩空气站中，最广泛采用的是活塞式空气压缩机。
压缩空气管道施工及方案
压缩空气管道施工及方案一、压缩空气管道的选择在进行压缩空气管道的施工之前，需要对压缩空气的使用需求进行评估。
主要包括压缩空气的使用压力、流量和使用环境等因素。
在选择管道材料时，需要考虑到管道的强度、耐压能力、耐腐蚀性以及管道的尺寸等。
常见的压缩空气管道材料有钢管、不锈钢管、聚乙烯管和镀锌管等。
钢管具有较高的强度和耐压能力，适用于较大流量和高压的压缩空气系统。
不锈钢管具有较好的耐腐蚀性能，适用于特殊环境。
聚乙烯管具有较低的成本和良好的耐腐蚀性能，适用于小流量和低压的压缩空气系统。
镀锌管具有较好的耐腐蚀性能，适用于一般的压缩空气系统。
二、压缩空气管道施工的步骤1.施工方案的制定：根据使用需求，确定管道的走向、尺寸以及管道的支撑方式等。
2.管道的安装：按照施工方案，进行管道的连接和安装。
在安装过程中，要注意管道的水平度和垂直度，以及管道连接处的密封性。
3.管道的支撑：安装好的管道需要进行支撑，以保证管道的稳定性。
支撑方式可以选择使用管夹、滑轨或者吊架等。
4.管道的固定：通过螺栓、螺丝等方式，将管道固定在支撑物上，以防止管道在使用过程中产生振动。
5.管道连接的密封：管道的连接处需要进行密封，以确保管道系统的气密性。
常用的密封材料有密封胶、胶带和螺纹密封剂等。
6.管道的测试：在进行正式使用之前，需要对管道进行测试，以确保管道系统的安全性和可靠性。
主要包括压力测试和泄漏测试等。
三、压缩空气管道施工的注意事项1.安全第一：在进行压缩空气管道的施工过程中，要注意人身安全，严禁违反操作规程和操作规范。
2.管道设计合理：在进行管道设计时，要考虑到压力损失、管道的冷却和降温等问题，并合理选择管道的尺寸和走向。
3.管道的保护：在施工过程中，要注意管道的保护，防止管道受到外部冲击和损坏。
4.管道的维护：在使用过程中，要定期对管道进行检查和维护，及时处理管道的故障和问题。
5.管道的标识：对于管道系统中的重要部位和设备，要进行标识，以方便操作和维护。
压缩空气管道施工方案_施工组织设计
压缩空气管道施工方案_施工组织设计施工组织设计：压缩空气管道施工方案一、工程概况本工程是厂区压缩空气管道施工工程，施工范围包括管道布置、管道支架安装、管道焊接、管道涂装等。
二、工程组织方式1.技术负责人本工程技术负责人应具备压缩空气管道施工经验，负责工程施工技术指导和工艺安全控制。
2.施工人员组织本工程施工人员应按照施工计划和工序要求组织，包括焊工、操作人员和协助人员。
3.施工生产组织本工程施工生产组织按照图纸和施工方案进行，首先进行场地平整和临时设施搭设，然后进行管道布置和支架安装，接着进行管道焊接和管道涂装，最后进行管道试压和验收。
三、安全措施1.施工人员应持有有效的特种作业证书，严禁无证操作。
2.严格执行安全交底制度，对施工人员进行施工安全教育和培训。
3.工人应配备个人防护用品，如安全帽、安全鞋、眼睛和耳朵的防护用品。
4.施工现场设置明显的安全警示标志和安全通道，确保人员安全。
5.在进行焊接和热作业时，应设置防火设施，并在工作结束后及时进行火源检查。
6.施工现场应设置灭火器和灭火器设施，并配备专人负责灭火工作。
7.重要设备和施工现场应设置监控和安全报警系统，确保及时发现和处理安全事故。
四、质量控制1.严格按照图纸和规范要求进行施工，确保管道布置和支架安装的准确度和稳固性。
2.对焊工进行技术培训和岗前培训，确保焊接工艺规范和焊接质量合格。
3.对管道涂装进行严格控制，保证涂装质量达到设计要求。
4.管道试压前，应对管道进行仔细检查，确保系统中无任何安装缺陷和泄漏。
5.对每个施工工序进行验收和记录，确保工程质量符合要求。
五、施工进度计划1.根据工程量和施工工艺要求，编制详细的施工进度计划。
2.施工进度计划应具体分解每个工序的工期和任务，确保施工工艺的顺利进行。
3.定期召开施工例会，进行施工进度的跟踪和考核，及时调整施工计划。
六、材料设备供应计划1.按照工程量和施工计划，编制详细的材料设备供应计划。
水管空气打压施工方案
水管空气打压施工方案1. 引言在水力工程施工过程中，水管的安装和维护是非常重要的一项工作。
在水管安装和维护过程中，经常需要进行空气打压操作。
水管空气打压是指利用压缩空气对水管进行测试和检验，确保水管在正式投入使用之前具备正常运行的能力。
本文将介绍水管空气打压的施工方案。
2. 空气打压施工原理水管空气打压是通过注入压缩空气，增加水管内部压力，以检测水管的密封性能和承压能力。
空气打压施工主要分为以下几个步骤：1.准备工作: 确定待施工的水管段落，并对该段落进行清洁和检查，确保没有杂物和损坏。
2.打压器具准备: 准备好打压器具，包括打压泵、压力表、阀门和管道连接器等。
3.连接打压泵: 将打压泵与水管连接，确保连接紧密，无泄漏。
4.注入压缩空气: 打开打压泵，将压缩空气注入水管，逐步增加压力，直到达到设计要求的压力。
5.施工检测: 保持一定时间的压力，并检查水管是否有明显的泄漏；同时观察压力表的变化，确保压力稳定。
6.正式投入使用: 若水管经过一定时间的测试且无泄漏，符合设计要求，则可以正式投入使用。
3. 打压施工注意事项在进行水管空气打压施工时，需要注意以下几个事项：•打压压力：根据设计要求和水管的承压能力确定合适的打压压力，避免超负荷使用导致水管爆裂。
•打压时间：打压时间应保持一定的持续时间，通常为10-30分钟，以确保水管的密封性能可靠。
•检测泄漏：施工过程中，需要仔细观察水管是否有泄漏现象，特别是接口处和管道本身的漏水情况。
•压力稳定：在施工过程中，要保持压力稳定，防止压力过大导致水管反弹和破裂。
•施工环境：施工环境要保持整洁，防止杂物堵塞管道和影响施工效果。
4. 施工验收标准水管空气打压完成后，需要进行验收，以确保施工质量符合要求。
验收内容包括：•检查水管是否有明显的泄漏，特别是水管接口和管道本身的密封性能。
•检查压力表的准确性，确保压力测量结果可靠。
•检查压力是否稳定，持续时间是否符合要求。

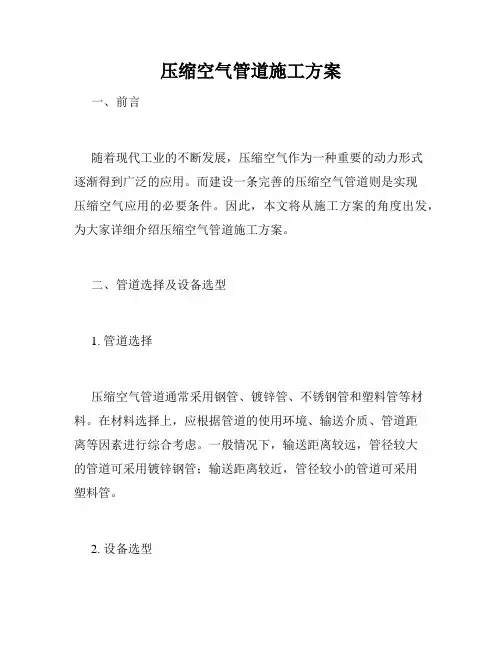

压缩空气管道施工方案
压缩空气管道施工方案一、前言随着现代工业的不断发展，压缩空气作为一种重要的动力形式逐渐得到广泛的应用。
而建设一条完善的压缩空气管道则是实现压缩空气应用的必要条件。
因此，本文将从施工方案的角度出发，为大家详细介绍压缩空气管道施工方案。
二、管道选择及设备选型1. 管道选择压缩空气管道通常采用钢管、镀锌管、不锈钢管和塑料管等材料。
在材料选择上，应根据管道的使用环境、输送介质、管道距离等因素进行综合考虑。
一般情况下，输送距离较远，管径较大的管道可采用镀锌钢管；输送距离较近，管径较小的管道可采用塑料管。
2. 设备选型在管道的施工过程中，需要使用到一系列的辅助设备，例如切割机、弯管机、穿壁器、钻孔器等。
这些设备的选型应根据所选管道材料的硬度及管径来确定。
同时，在选取设备时应注意其耐用性、安全性以及施工效率。
三、施工准备工作1. 验收材料采购管材及配件后，需要进行验收工作，以确保材料的质量符合要求。
2. 确定施工方案根据设备选型和材料选择，制定详细的施工方案，在施工前进行调整和完善。
3. 搭建施工架在施工前需要搭建施工架，以保证管道施工的顺利进行。
施工架的选型应根据管道施工的高度、长度、土质及周围环境的条件进行合理选择。
4. 进行地质勘察在施工前，应进行周边地质环境的勘察，以评估管道的敷设条件。
同时，勘测过程中还需要注意周围环境的保护和施工安全。
四、施工步骤1. 清理现场在进行管道施工之前，需要将施工现场进行清理，以确保施工的安全。
2. 安装管道支架安装管道支架应按照设计方案进行操作，确保支架的牢固性和稳定性。
3. 管道切割和弯曲根据设计方案，采用相应的设备进行管道的切割和弯曲。
在管子的工艺性上，应注意控制弯曲半径和壁厚。
4. 进行钻孔及穿壁操作在进行这两个步骤时，需要选择合适的设备，并且在操作时应注意控制钻孔或穿壁的大小，避免对管道的损害。
5. 安装管道法兰和阀门在管道的法兰连接和阀门安装时，应注意密封性的控制，以防止对管道的泄漏影响。
