简述交换机的分类

交换机的分类及工作原理交换机的分类及工作原理交换机拥有一条很高带宽的背部总线和内部交换矩阵。

交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC 若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部MAC地址表中。

使用交换机也可以把网络“分段”，通过对照MAC地址表，交换机只允许必要的网络流量通过交换机。

通过交换机的过滤和转发，可以有效的隔离广播风暴，减少误包和错包的出现，避免共享冲突。

交换机在同一时刻可进行多个端口对之间的数据传输。

每一端口都可视为独立的网段，连接在其上的网络设备独自享有全部的带宽，无须同其他设备竞争使用。

当节点A向节点D发送数据时，节点B可同时向节点C发送数据，而且这两个传输都享有网络的全部带宽，都有着自己的虚拟连接。

假使这里使用的是10Mbps的以太网交换机，那么该交换机这时的总流通量就等于2×10Mbps＝20Mbps，而使用10Mbps的共享式HUB时，一个HUB的总流通量也不会超出10Mbps。

总之，交换机是一种基于MAC地址识别，能完成封装转发数据包功能的网络设备。

交换机可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。

从层次上分类交换机可分为二层交换机、三层交换机、四层交换机等：（一）二层交换技术二层交换技术是发展比较成熟，二层交换机属数据链路层设备，可以识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口记录在自己内部的一个地址表中。

具体的工作流程如下：（1）当交换机从某个端口收到一个数据包，它先读取包头中的源MAC地址，这样它就知道源MAC地址的机器是连在哪个端口上的；（2）再去读取包头中的目的MAC地址，并在地址表中查找相应的端口；（3）如表中有与这目的MAC地址对应的端口，把数据包直接复制到这端口上；（4）如表中找不到相应的端口则把数据包广播到所有端口上，当目的机器对源机器回应时，交换机又可以学习一目的MAC地址与哪个端口对应，在下次传送数据时就不再需要对所有端口进行广播了。

交换机、集线器、中继器、路由器的区别一、交换机交换机是一种计算机网络设备，用于将网络中的数据从一个接口转发到另一个接口。

交换机可以根据目标MAC地址来决定传输的路径，因此它能够实现数据的快速转发。

交换机通常用于局域网 (LAN) 中，用于连接多台计算机和其他网络设备。

交换机的主要特点有：•转发速度快：交换机可以在接收到数据时迅速判断目标地址，并将数据转发到相应的接口，从而实现高速的数据传输。

•多端口扩展性强：交换机通常拥有多个端口，可以连接多台设备，因此可以根据需要扩展网络的规模。

•分割广播域：交换机能够对每个接口形成一个独立的广播域，从而减少网络中的广播流量，提高网络的传输效率。

•支持二层协议：交换机工作在数据链路层，支持以太网等二层协议。

二、集线器集线器是一种用于局域网的数据通信设备，用于集中连接多个网络设备。

集线器采用广播方式发送数据，当接收到数据时，会将数据发送到所有连接的设备。

因此，集线器的数据传输效率相对较低，并且容易产生网络冲突。

集线器的主要特点有：•广播方式传输：集线器将接收到的数据通过广播方式发送到所有连接的设备上，所有设备都会接收到所有的数据。

•单一广播域：集线器无法将广播域进行分割，所有连接在集线器上的设备属于同一个广播域。

•无存储和转发机制：集线器只是简单地将接收到的数据复制到所有端口上，没有进行存储和转发的处理，因此无法支持多个设备同时进行数据传输。

三、中继器中继器是一种网络设备，用于将网络信号从一个设备传输到另一个设备。

中继器会将接收到的信号进行放大和重新发送，以延长信号传输的距离。

中继器通常用于扩展局域网的范围，但无法改变广播域。

中继器的主要特点有：•信号放大和重新发送：中继器会将接收到的信号进行放大和重新发送，以保证信号能够在较长距离内传输。

•无广播域分割能力：中继器不具备分割广播域的能力，连接在中继器上的设备仍然在同一广播域内。

•单一物理网段：中继器将不同物理网段之间进行连接，从而扩展了网络的覆盖范围。

前言：大家好，我是薛哥。

今天说说我们弱电网络工程中应用最多的交换机。

正文：一交换机的分类网络构成方式：接入层交换机、汇聚层交换机和核心层交换机OSI模型：第二层交换机、第三层交换机、第四层交换机等，一直到第七层交换机。

交换机的可管理性：可管理型交换机和不可管理型交换机，它们的区别在于对SNMP、RMON等网管协议的支持。

二选择交换机主要参考那些因素a、背板带宽、二/三层交换吞吐率。

b、VLAN类型和数量。

c、交换机端口数量及类型。

d、支持网络管理的协议和方法。

需要交换机提供更加方便和集中式的管理。

e、Qos、802.1q优先级控制、802.1X、802.3X的支持。

f、堆叠的支持。

g、交换机的交换缓存和端口缓存、主存、转发延时等参数。

h、线速转发、路由表大小、访问控制列表大小、对路由协议的支持情况、对组播协议的支持情况、包过滤方法、机器扩展能力等都是值得考虑的参数，应根据实际情况考察。

上面是交换机选择需要参考的因素，那通常选择交换机我们可以通过以下几个因素的判断。

1、背板带宽交换机的背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。

背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽。

所以只有模块交换机(拥有可扩展插槽，可灵活改变端口数量)才有这个概念，固定端口交换机是没有这个概念的，并且固定端口交换机的背板容量和交换容量大小是相等的。

背板带宽决定了各板卡(包括可扩展插槽中尚未安装的板卡)与交换引擎间连接带宽的最高上限。

由于模块化交换机的体系结构不同，背板带宽并不能完全有效代表交换机的真正性能。

固定端口交换机不存在背板带宽这个概念。

2、交换容量、转发能力由于交换引擎是作为模块化交换机数据包转发的核心，所以这一指标能够真实反映交换机的性能。

对于固定端口交换机，交换引擎和网络接口模板是一体的，所以厂家提供的转发性能参数就是交换引擎的转发性能，这一指标是决定交换机性能的关键。

描述交换机的功能和分类《交换机的功能和分类》交换机是计算机网络中起到连接和传递数据的重要设备，其主要功能是根据数据帧的目的地址，将数据从一个接口转发到另一个或多个接口。

交换机的分类主要有三种：硬件交换机、虚拟交换机和软件交换机。

硬件交换机是网络中最常用的一种交换机。

其特点是使用专用的硬件芯片实现数据的转发和过滤，具有高速转发能力和较低的延时。

硬件交换机通常具有多个端口，可以同时连接多台计算机或其他网络设备。

它可以根据目的地址来学习和保存设备的MAC地址，从而实现帧的无碰撞转发。

虚拟交换机是一种通过软件创建的虚拟设备，可以在一台物理交换机上模拟出多个逻辑交换机。

虚拟交换机的功能与硬件交换机相似，但其优势在于能够有效利用物理交换机的硬件资源，提高网络的灵活性和可扩展性。

虚拟交换机通常运行在服务器操作系统上，通过软件技术实现数据的转发和过滤。

软件交换机是一种在计算机上运行的软件程序，可以将计算机本身作为交换机来使用。

软件交换机通常使用计算机的网络接口卡（NIC）来实现数据的转发，具有较低的转发速度和较高的延时。

软件交换机通常用于小型局域网或家庭网络中，其主要优势是成本低、易于维护和灵活性高。

除了按其类型分类，交换机还可以根据其功能和用途进行分类。

在功能上，交换机主要有三种类型：存储转发交换机、直通交换机和透明交换机。

存储转发交换机是最常见的交换机类型，它会将接收到的完整数据帧进行存储，并根据目的地址进行处理和转发。

存储转发交换机具有较高的转发精度和安全性，适用于大型网络中传输大量数据的环境。

直通交换机是一种特殊类型的交换机，它会将接收到的数据直接转发到相应的端口，而不进行任何处理和过滤。

直通交换机通常用于实时数据传输和对带宽要求较高的网络环境，如视频会议、音频传输等。

透明交换机是一种高级功能交换机，它具有路由器的转发能力和交换机的速度。

透明交换机能够根据目的地址进行数据转发，并可以实现跨网络的数据传输和路由选择，从而实现多个网络之间的互联互通。

交换机基础知识交换机的基本概念：交换机的英文名称为Switch，也称为交换式集线器，是一种基于MAC地址识别，能完成封装转发数据包功能的网络设备。

交换机可以学习MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者与目标接受者之间建立临时的交换路径，使数据帧直接由源头到达目的地址。

交换机的工作特点：拥有一条很高带宽的背板总线和内部交换矩阵。

所有的端口都挂接在这条背板总线上。

控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC地址的网卡（NIC）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口。

目的MAC不存在才会广播到所有端口，接收端口回应后交换机会学习新的地址，并把它添加入内部MAC地址表中。

交换机的特性：与网桥和集线器相比，交换机从以下几个方面改进了性能1.通过支持并行通信，提高了交换机的信息吞吐量。

2.将传统的一个大局域网上的用户分成若干工作组，每个端口连接一台设备或连接一个工作组，有效的解决拥挤现象。

3.虚拟网（Virtual LAN）技术的出现，给交换机的使用和管理带来了更大的灵活性。

4.端口密度可以与集线器相媲美，一般的网络系统都是有一个或几个服务器，而绝大部门都是普通的客户机。

客户机都需要访问服务器，这样就导致服务器的通信和事务处理能力成为整个网络性能好坏的关键。

交换机的三个主要功能：1.学习以太网交换机了解每一个端口相连设备的MAC地址，并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。

2.转发/过滤当一个数据帧的目的地址在MAC地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口（如该数据帧为广播/组播则转发至所有端口）3.消除回路当交换机包括一个冗余回路时，以太网交换机通过生成树协议避免冗余回路的产生，同时允许存在后备路径。

交换机的交换模式概念：交换机将数据从一个端口转发至另一个端口的处理方式成为交换模式类型：存储转发（Store and Forward）特点：交换机接收到数据包后，首先将数据包存储到缓冲器中，进行CRC循环冗余校验，如果这个数据包有CRC错误，则该包将被丢弃；如果数据包完整，交换机查询地址映射表将其转发至相应的端口优点：没有残缺数据包转发，可减少潜在的不必要的数据转发缺点：转发速率比直接转发方式慢。

交换机的分类及功能
一、交换机的分类
1、根据功能分类
（1）局域网交换机：主要为用户提供网络内部的通信服务，以局域网为范围，主要提供交换、广播控制、路由选择等功能，支持各种网络协议，是现代网络的核心设备之一
（2）路由交换机：兼有路由器的路由功能，也兼有交换机的交换功能。

常用于组建多层网络，可以实现数据在不同网段之间的传输，从而在网络之间实现连接和传输信息。

（3）核心交换机：控制管理组网中各层次的交换机，是构成局域网的大型、重要的设备，它是网络入口，是网络服务资源的集散地，只有它才可调度全网资源。

（4）虚拟交换机：坐落在物理交换机上，通过软件来模拟分割出多个逻辑交换机，具有高可靠性、高安全性等优点。

它能够提高运行效率，灵活的安排网络拓扑结构，能够帮助企业在节省硬件成本的同时也保证网络数据的安全性。

2、根据连接方式分类
（1）共享交换机：是指多台计算机或网络设备通过连接时，用单一的交换机实现通信的设备，这种结构的交换机只有一个数据处理路径，只能进行基本的识别、接入、转发等功能。

习题库第六章局域网交换技术一、选择题1．下列哪一条命令是用来保存交换机的配置信息（ B ）A．write B．copy running-config startup-config C．write NVRAM D． copy startup-config running-config 2．Cisco交换机上，哪项命令用于设定等待超时时间？（ D ）A． set timeout idle-timeout B． set idle-logout或idle-logoutC．set exec-timeout或idle-logout D． set logout或exec-timeout 3．交换机中，显示初始的命令提示符后，有多长时间进行口令恢复？（ A ）A． 15秒 B． 30秒C． 45秒 D．60秒4．下列哪一条命令用来显示NVRAM中的配置文件？（ B ）A． show running-config B． show startup-configC．show backup-config D． show version5．哪一条命令提示符是在接口配置模式下？（ D ）A． > B． # C．(config)# D． (config-if)# 6．交换机又称为（ C ）．A．Hub Ｂ．智能Hub Ｃ．交换式Hub Ｄ．堆叠式Hub7．配置了上行速链路后，交换机的（网桥优先级）会增加Ａ．网桥优先级Ｂ．端口优先级Ｃ．路径成本Ｄ．根路径成本8．交换机从阻塞状态到转发状态所需要经历的时间为（ C ）．Ａ．35 Ｂ．45 Ｃ．50 Ｄ．55 Ｅ．109．使用以太网桥的主要目的是隔离（），使用VLAN的主要目的是隔离（）。

（B）Ａ．广播域、冲突域Ｂ．冲突域、广播域Ｃ．冲突域冲突域Ｄ．广播域、广播域10．透明网桥在转发数据帧时，对数据帧的处理是（ A ）。

A．不作修改B．修改源地址C．修改目标地址 D．根据目的网段类型适当修改11．以下对交换机描述正确的是（ B ）A．交换机在作级联时，可以通过多个端口连接B．交换机在作级联时，不能通过多个端口连接，因为那样会产生环路C．交换机的所有端口处于一个广播域之中，即使通过配置也不行D．在一个交换机上划分vlan的个数是没有限制的12．三层交换技术利用（ A ）进行交换。

关于交换机的知识交换机是计算机网络中的一种设备，用于实现局域网中不同主机之间的数据交换和路由。

它具有多个接口，可以将数据包从一个接口转发到另一个接口，以便实现主机之间的通信。

一、交换机的基本原理交换机的基本原理是通过学习和转发机制实现数据包的传输。

当交换机收到一个数据包时，它会检查数据包中的目的MAC地址，并将这个地址与交换机内部的MAC地址表进行比较。

如果MAC地址表中存在相应的条目，交换机就会将数据包转发到相应的接口；如果MAC地址表中不存在相应的条目，交换机就会广播这个数据包到所有的接口上，以便学习这个目的MAC地址所对应的接口。

当交换机学习到新的MAC地址时，它会将这个地址和对应的接口添加到MAC地址表中，以便后续的数据转发。

二、交换机的优点相比于集线器，交换机具有以下几个优点：1. 提供更高的带宽利用率：集线器将所有的数据包广播到所有的接口上，会造成带宽的浪费，而交换机只将数据包转发到目的接口，提高了带宽利用率。

2. 支持多种网络协议：交换机可以根据数据包的协议类型进行转发，支持同时传输不同网络协议的数据包。

3. 提供更好的安全性：交换机通过MAC地址学习和转发机制，可以阻止未经授权的设备访问网络，提供了更好的安全性。

4. 支持虚拟局域网(VLAN)：交换机可以将网络划分为多个虚拟局域网，实现不同局域网之间的隔离和安全控制。

三、交换机的类型根据交换机的工作方式和功能，可以将交换机分为以下几种类型：1. 传统交换机：也称为HUB交换机，工作在物理层，只能广播数据包，无法进行数据过滤和转发。

2. 二层交换机：也称为MAC交换机，工作在数据链路层，可以通过MAC地址学习和转发机制实现数据包的转发。

3. 三层交换机：也称为路由交换机，除了具备二层交换机的功能外，还可以进行网络层的路由转发。

4. 企业级交换机：具备更高的性能和可靠性，支持更多的接口和功能，适用于大规模企业网络的构建。

5. 智能交换机：具备更强的管理和监控功能，可以实现对网络流量和设备进行精细的控制和管理。

"程控交换"试题库一. 填空题1.通信网的根本组成设备包括〔〕、〔〕和〔〕。

2.按照交换机接线方式的不同,交换机可分为〔〕交换机和〔〕交换机两大类。

3.通信网中的计费方式主要有〔〕方式、〔〕方式和〔〕方式。

4.信令在多段链路上的传送方式有〔〕、〔〕和〔〕三种。

5.7号信令根本功能构造分为〔)和〔)两局部。

6.信令网工作方式分为〔〕、〔〕和〔〕三种。

7.衡量交换机的话务处理能力一般有〔〕和〔〕两个参数。

8.数字程控交换系统中处理机的配置方式主要有〔〕、〔〕和〔〕。

9.S接线器主要由〔〕和〔〕组成。

10.程控交换机的运行软件由〔〕和〔〕两大局部组成。

11.程序的优先级大致分为〔〕、〔〕和〔〕。

12.C&C08交换机的管理模块分为〔〕和〔〕两局部。

13.交换机的主要开展历程包括〔〕、〔〕和〔〕。

14.通信网按信息类型分为〔〕网与〔〕网。

15.信令的已编码方式有〔〕、〔)和〔〕。

三种。

16.7号信令网由〔〕、〔〕和〔〕三局部组成。

17.信令发送过程的控制方式主要有()、〔〕和〔〕。

18.信令点与信令转接点STP间的连接方式有〔〕和〔〕两种。

19.采用分级控制方式的交换机的硬件根本构造由〔〕、〔〕和〔〕构成。

20.T接线器主要由〔〕、〔〕组成。

21.ISDN用户模块两种标准数字用户接口分别为〔〕和〔〕。

22.运行软件的数据分为〔〕和〔〕。

23.C&C08交换机交换模块由〔〕、〔〕和〔〕3局部组成。

24.直接连接机或终端的交换局称为〔〕或〔〕。

25.国内长途由〔〕、〔〕和〔〕3局部组成。

26.通信网的构成要素包括〔〕、〔〕、〔〕以及实现互连互通的信令协议。

27.信令按照其传送方向可分为〔〕和〔〕。

28.信令网按网络的拓扑构造等级可分为〔〕和〔〕两类。

29.信令路由按其特征和使用方法分为〔〕和〔〕。

30.基于容量分担的分散控制方式的交换机主要由〔〕、〔〕和〔〕三局部组成。

31.复用器由〔〕、〔〕和〔〕组成的电路来实现。

交换机的分类及应用交换机是计算机网络中的重要设备，用于实现数据包的路由和分发。

根据其工作原理和应用场景的不同，交换机可以分为多种类型。

下面将介绍几种常见的交换机分类及其应用。

1. 常规交换机：常规交换机也被称为局域网交换机，是最常见的交换机类型。

它主要用于连接局域网内的终端设备，如计算机、打印机和IP电话等。

常规交换机通过学习终端设备的MAC地址，建立MAC地址表，在数据包转发时只将数据包发送给目标终端设备，提高了网络的性能和安全性。

2. 网络核心交换机：网络核心交换机是大型企业内部或大型数据中心网络中的重要设备。

它主要用于连接不同的局域网和广域网，实现数据包的高速转发和路由。

网络核心交换机具有高性能、高容量和高可靠性的特点，能够满足大型网络的需求。

3. 汇聚交换机：汇聚交换机主要用于连接多个交换机和局域网，将不同的局域网汇聚到一个交换机上，实现网络的扩展。

汇聚交换机通常配备多个高速的上行端口，可以连接多个上级交换机或路由器，利用链路聚合技术提供更大的带宽和更好的网络可靠性。

4. 三层交换机：三层交换机结合了交换机和路由器的功能，可以实现数据包的高速转发和路由。

它不仅可以根据MAC地址进行数据包转发，还可以根据IP地址进行路由选择。

三层交换机通常用于连接多个局域网和广域网，提供高性能的数据包转发和路由能力。

5. 无线交换机：无线交换机也被称为无线控制器，主要用于无线局域网（WLAN）的控制和管理。

无线交换机可以管理多个无线接入点，提供无线客户端的接入控制、认证管理和流量控制等功能。

无线交换机可以实现灵活的无线网络拓扑和无线接入的集中管理。

6. 工业交换机：工业交换机是专门设计用于工业控制和自动化领域的交换机。

工业交换机通常具有耐高温、耐湿、防尘、防抖动等特点，能够适应恶劣的工业环境。

工业交换机可以用于工厂自动化、智能交通、电力系统等领域的网络构建。

以上是几种常见的交换机分类及其应用。

随着计算机网络的不断发展，各种类型的交换机的功能也在不断进化和扩展。

核心交换机的税收分类编码
摘要：
1.核心交换机的定义和功能
2.核心交换机的分类
3.核心交换机的税收分类编码
4.核心交换机在网络中的作用
5.核心交换机的发展趋势
正文：
一、核心交换机的定义和功能
核心交换机是一种网络设备，主要用于处理和转发网络中的数据流量。

它的主要功能包括数据交换、路由选择、流量控制等，是构建网络拓扑结构中的重要组成部分。

二、核心交换机的分类
核心交换机可以按照不同的标准进行分类，常见的分类方法包括：
1.按照端口数量分类：一般端口数量为24-48 个，网口大部分为千兆以太网或者百兆以太网口。

2.按照功能分类：主要包括接入层交换机、汇聚层交换机和核心层交换机。

3.按照引擎模块分类：一般核心交换机都有单独引擎模块，并且为主备用。

三、核心交换机的税收分类编码
根据国家税务总局的规定，核心交换机属于计算机网络设备，其税收分类编码为17.42。

四、核心交换机在网络中的作用
核心交换机在网络中的作用非常重要，它是连接各个网络设备的核心节点，负责处理和转发网络中的数据流量。

同时，核心交换机还可以实现网络的安全策略、流量控制、服务质量保障等功能。

五、核心交换机的发展趋势
随着网络技术的不断发展，核心交换机也在不断升级和改进。

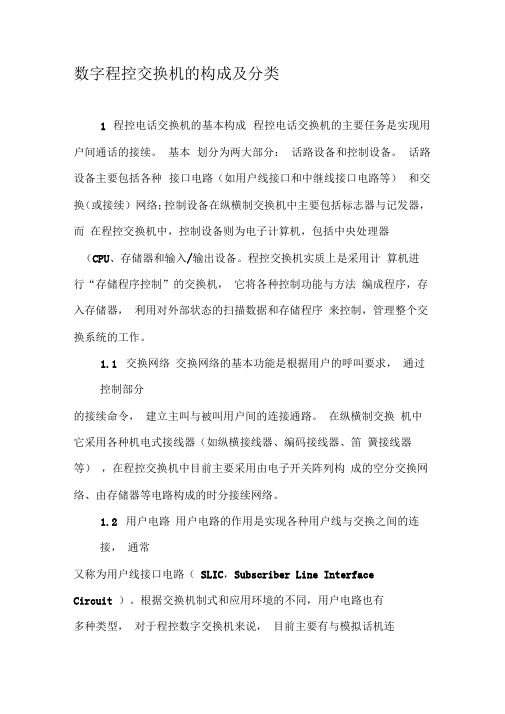

数字程控交换机的构成及分类1 程控电话交换机的基本构成程控电话交换机的主要任务是实现用户间通话的接续。

基本划分为两大部分：话路设备和控制设备。

话路设备主要包括各种接口电路（如用户线接口和中继线接口电路等）和交换（或接续）网络；控制设备在纵横制交换机中主要包括标志器与记发器，而在程控交换机中，控制设备则为电子计算机，包括中央处理器（CPU、存储器和输入/输出设备。

程控交换机实质上是采用计算机进行“存储程序控制”的交换机，它将各种控制功能与方法编成程序，存入存储器，利用对外部状态的扫描数据和存储程序来控制，管理整个交换系统的工作。

1.1交换网络交换网络的基本功能是根据用户的呼叫要求，通过控制部分的接续命令，建立主叫与被叫用户间的连接通路。

在纵横制交换机中它采用各种机电式接线器（如纵横接线器、编码接线器、笛簧接线器等），在程控交换机中目前主要采用由电子开关阵列构成的空分交换网络、由存储器等电路构成的时分接续网络。

1.2用户电路用户电路的作用是实现各种用户线与交换之间的连接，通常又称为用户线接口电路（SLIC，Subscriber Line InterfaceCircuit ）。

根据交换机制式和应用环境的不同，用户电路也有多种类型，对于程控数字交换机来说，目前主要有与模拟话机连接的模拟用户线电路（ALC及与数字话机、数据终端（或终端适配器）连接的数字用户线电路（DLC）。

1.3 出入中继器出入中继器是中继线与交换网络间的接口电路，用于交换机中继线的连接。

它的功能和电路与所用的交换系统的制式及局间中继线信号方式有密切的关系。

对模拟中继接口单元（ATU），其作用是实现模拟中继线与交换网络的接口供给通话电源和信口左号音。

向控制设备提供所接收的线路信号。

数字中继线接口单元（DTU的作用是实现数字中继线与数字交换网络之间的接口，它通过PCM有关时隙传送中继线信令，完成类似于模拟中继器所应承担的基本功能。

数字中继接口单位的基本功能包括帧与复帧同步码产生、帧调整、连零抑制、码型变换、告警处理、时钟恢复、帧同步搜索及局间信令插入与提取等，如同模拟用户电路的BORSCHT也可将数字中继单元的上述8种功能概括为GAZPACHO1.4 控制设备控制部分是程控交换机的核心，其主要任务是根据外部用户与内部维护管理的要求，执行存储程序和各种命令，以控制相应硬件实现交换及管理功能。

交换机的简单分类交换机分为两种：广域网交换机和局域网交换机。

广域网交换机主要应用于电信领域，提供通信基础平台。

而局域网交换机则应用于局域网络，用于连接终端设备。

一、按复杂的网络构成方式网络交换机被划分为接入层交换机、汇聚层交换机和核心层交换机。

其中，核心层交换机全部采用机箱式模块化设计，汇聚层1000Base-T交换机同时存在机箱式和固定端口式两种设计。

接入层和汇聚层交换机共同构成完整的中小型局域网解决方案。

二、按传输介质和传输速度局域网交换机可以分为以太网交换机、快速以太网交换机、千兆以太网交换机、FDDI交换机、ATM交换机和令牌环交换机等多种，这些交换机分别适用于以太网、快速以太网、FDDI、ATM和令牌环网等环境。

三、按规模应用有企业级交换机、部门级交换机和工作组交换机等。

各厂商划分的尺度并不完全一致，一般来讲，企业级交换机都是机架式，部门级交换机可以是机架式，也可以是固定配置式，而工作组级交换机则一般为固定配置式，功能较为简单。

另一方面，从应用的规模来看，作为骨干交换机时，支持500个信息点以上大型企业应用的交换机为企业级交换机，支持300个信息点以下中型企业的交换机为部门级交换机，而支持100个信息点以内的交换机为工作组级交换机。

四、按架构特点人们还将局域网交换机分为机架式、带扩展槽固定配置式、不带扩展槽固定配置式三种产品。

机架式交换机是一种插槽式的交换机，这种交换机扩展性较好，可支持不同的网络类型，如以太网、快速以太网、千兆以太网、ATM、令牌环及FDDI等，但价格较贵。

不少高端交换机都采用机架式结构。

带扩展槽固定配置式交换机是一种有固定端口并带少量扩展槽的交换机，这种交换机在支持固定端口类型网络的基础上，还可以通过扩展其他网络类型模块来支持其他类型网络，这类交换机的价格居中。

不带扩展槽固定配置式交换机仅支持一种类型的网络（一般是以太网），可应用于小型企业或办公室环境下的局域网，价格最便宜，应用也最广泛。

H3C⽹络产品型号分类华三的设备主要有：交换机、路由器、防⽕墙、⽆线AC、⽆线AP等组成所有H3C设备都采⽤同⼀版本，基本命令都差不多，有V5、V7系列。

交换机系列交换机有傻⽠式⼆层交换机，三层交换机，⾼端框式交换机。

交换机⼀般有1U，2U，框式交换机，机柜式交换机。

交换机常⽤的有S系列和MS系列S系列：普通交换机MS系列：POE交换机，安防，监控⽤主要还是使⽤S系列交换机。

⽰例：H3C S5500-54C-SIH3C:华三设备S：S系列交换机5：第⼀位数字，代表交换机的性能级别（1,3,5，7,9,10,12）数字越⼤级别越⾼性能越强。

（注：3：千兆上⾏，百兆下⾏，5：全千兆，7：⾼端，机柜，框式交换机，9，10,12：⾼端，机柜式）5：第⼆位数字，表⽰该交换机是⼆层交换机还是三层交换机。

（注：1：⼆层交换机，5以上：三层交换机）00：第三、四为数字代表业务槽数或者可⽤端⼝数SI：标准型交换机（后缀说明：SI：标准型，EI：增强型，HI：旗舰型，PWR：代表是否POE供电）⼤概就是数字越⼤越⾼级性能越强。

详细说明可⽤查看官⽹介绍或者售前咨询！路由器系列路由器常⽤系统有：ER系列，SR系列，MSR系列，MER系列，CR系列规则与交换机类似如：ER3200,MSR2600.MSR3600。

防⽕墙系列防⽕墙系列以F和M开头，中间是数字，后⾯是字母后缀，例如：F100-C-G分为100,1000,5000,9000F100-C-GF100-MF1000-C-G2F5000-AKM9000是⾼端防⽕墙系列。

防⽕墙的授权库包括：IPS：⼊侵防御AV：防病毒ACG：应⽤识别⽆线控制器AC，即⽆线控制器，以WX开头+数字区分主要有2500，3500,5500系列常见的：H3C WX2540E，WX2508-H,WX5500-H等⽆线AP使⽤WA开头+数字+后缀来区分H3C WA4320H3C WA5560 WA5530 WA5560总结：不同设备不同的字母开头+数字+后缀，数字越⼤越⾼级。

交换机的分类标准多种多样，常见的有以下几种：（一）根据网络覆盖范围分局域网交换机和广域网交换机。

（二）根据传输介质和传输速度划分以太网交换机、快速以太网交换机、千兆以太网交换机、10千兆以太网交换机、A TM交换机、FDDI交换机和令牌环交换机。

（三）根据交换机应用网络层次划分企业级交换机、校园网交换机、部门级交换机和工作组交换机、桌机型交换机。

（四）根据交换机端口结构划分固定端口交换机和模块化交换机。

（五）根据工作协议层划分第二层交换机、第三层交换机和第四层交换机。

（六）根据是否支持网管功能划分网管型交换机和非网管理型交换机。

交换技术语--交换机内存内存, 交换机, 技术交换机中可能有多种内存，例如Flash（闪存）、DRAM（动态内存）等。

内存用作存储配置、作为数据缓冲等。

交换机采用了以下几种不同类型的内存，每种内存以不同方式协助交换机工作。

1.只读内存（ROM）只读内存（ROM）在交换机中的功能与计算机中的ROM相似，主要用于系统初始化等功能。

顾名思义，ROM是只读存储器，不能修改其中存放的代码。

如要进行升级，则要替换ROM芯片。

2.闪存（Flash）闪存（Flash）是可读可写的存储器，在系统重新启动或关机之后仍能保存数据。

3.随机存储器(RAM)RAM也是可读可写的存储器，但它存储的内容在系统重启或关机后将被清除。

交换技术语--全双工技术交换机的全双工是指交换机在发送数据的同时也能够接收数据，两者同步进行，这好像我们平时打电话一样，说话的同时也能够听到对方的声音。

目前的交换机都支持全双工。

全双工的好处在于迟延小，速度快。

提到全双工，就不能不提与之密切对应的另一个概念，那就是“半双工”，所谓半双工就是指一个时间段内只有一个动作发生，举个简单例子，一天窄窄的马路，同时只能有一辆车通过，当目前有两量车对开，这种情况下就只能一辆先过，等到头儿后另一辆再开，这个例子就形象的说明了半双工的原理。

早期的对讲机、以及早期集线器等设备都是实行半双工的产品。

网络交换机的分类网络交换机是一种网络设备，用于将来自不同网络地址的数据包转发到正确的目标地址上。

为了更好地管理和控制网络，网络交换机被分成几种不同的类型，以适应各种不同的网络需求和应用。

分类依据网络交换机的分类基于它们的不同特点和使用情况。

按照交换机的工作级别，交换机可以分为三大类：核心交换机、汇聚交换机和接入交换机。

接下来，我们将分别讨论这三种交换机的特点和用途。

核心交换机核心交换机是构成整个网络的基础设施，用于连接不同的子网，以实现数据包的快速路由和转发。

核心交换机通常具有非常高的可靠性和性能，可以处理大量数据包的转发和路由功能。

它们还可以提供可靠的冗余和网络连接，以保证网络的高可用性。

核心交换机通常需要支持多个网络协议和介质类型，以确保数据的完整性和安全性。

由于核心交换机拥有非常强大的处理能力和大量的存储空间，因此它们通常采用专业的操作系统和管理软件来控制和管理整个网络。

汇聚交换机汇聚交换机通常用于连接多个子网，以实现数据包的快速路由和转发。

它们通常具有较高的可靠性和性能，可以处理大量的数据包转发和路由功能。

汇聚交换机常常被用于控制多个子网之间的数据流，以避免网络拥塞和数据包丢失。

汇聚交换机通常需要支持多种不同的网络协议和介质类型，以确保数据的完整性和安全性。

它们通常采用专业的管理软件和操作系统，以支持更复杂的网络拓扑结构和管理需求。

接入交换机接入交换机通常用于连接计算机和其他网络设备，以实现快速的数据交换和通信。

它们通常具有较低的可靠性和性能，可以处理较小的数据流。

接入交换机通常被用于控制计算机和其他设备之间的数据流，以确保网络的稳定性和可靠性。

接入交换机通常支持多种不同的网络协议和介质类型，以确保数据的完整性和安全性。

它们通常采用简单的操作系统和管理软件，以支持更简单的网络拓扑结构和管理需求。

总结网络交换机是构建网络基础设施和实现数据通信的关键设备之一。

它们根据功能和特性可以被分成几种不同的类型，包括核心交换机、汇聚交换机和接入交换机。

2010年3月28日星期日交换机工作原理：交换机拥有一条很高带宽的背部总线和内部交换矩阵。

交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在那个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部MCA 地址表中。

一、赫斯曼交换机型号介绍及说明1.1 型号：MS20、MM2-4TX1和MM3-4FXM2三个一组。

供电：24VMS20/MS30 交换机由基本交换机模块和介质模块组成。

因此，在总线拓扑结构或环形拓扑结构中，您可使用铜线或光纤来构建交换式工业以太网，该网络合IEEE 802. 和802.3u 标准。

您可以通过双绞线、多模LWL 和单模LWL 来连接终端设备和其他基础部件。

双绞线端口支持自动交叉、自动协商和自动极性变换功能。

MS20/MS30 设备可为您提供多种交换机型式。

您可以根据自己的要求在传输介质类型、所需的10/100 Mbit/s 端口数量（8、16 或24）、1000 Mbit/s 端口数量（多达 2 个），该设备为无风扇散热，且具备冗余电源输入能力。

将交换机卡在ISO/DIN 导轨上可进行快速安装，同时自动接地。

1.2 基本模块功能：基本模块包括所有功能部件，例如交换功能、管理功能、冗余功能、显示控制、电压连接、管理连接、可调控制、介质模块插槽等基本模块内部结构：（以MS20为例）1.3 介质模块的功能：为交换机提供连接至LAN 的接口。

介质模块的内部结构：（以MM2-4TX1和MM3-4FXM2为例）MICE2000 介质模块MICE3000 介质模块● 1.4 介质模块的安装：为固定介质模块，首先请拆下插头上的护帽。

将介质模块插入插头。

拧紧介质模块四个角上的 4 颗螺丝。

自左向右依次安装介质模块。

习题3填空（1）VTP客户端模式只接受VLAN信息而不修改VLAN信息（2）VLAN识别方式有交换机间链路（ISL）与IEEE802.1q（dot1q）两种，其中交换机间链路是CISCO设备专用的。

（3）VLAN分隔广播域（4）默认时，交换机只能分隔冲突域（5）默认的VTP模式是服务器模式（6）中继（Trunking）能够使单个端口同时成为多个VLAN的一部分（7）帧识别（帧标志）独一无二的给每个帧分配一个用户定义的ID，这有时也称为VLAN ID或颜色（8）访问链路只是某个VLAN的一部分，并被称为端口的“本机VLAN”（9）交换机间链路（ISL）的CISCO标志信息允许VLAN通过一种外部封装方法在中继链路上进行多路复用。

（10）默认时交换机不传播VLAN信息，必须配置VTP域。

选择（1）以太网交换机的基本功能包括（B C E）A隔离广播域B帧的转发和过滤C环路的防止D双工自适应E地址学习（2）通常以太网交换机在下列哪种情况下会对接收到的数据帧进行泛洪flood处理（B C D）A已知单播帧Known unicast;B未知单播帧Unknown unicast;C广播帧Broadcast frame;D组播帧Multicast frame（3）下列网络设备中哪些能够隔离冲突域？（B D ）A HubB SwitchC RepeaterD Router（4）VLAN的封装类型中属于IEEE标准的有？（A C ）A ISLB 802.1dC 802.1qD hdlcE 802.1x（5）STP的端口状态的变化顺序是（ C ）A Blocking ，learing ，listening ，forwardingB Blocking ，learing ，forwarding ，listeningC Blocking ，listening ，learing ，forwardingD Blocking ，forwarding ，listening ，learing（6）STP协议中进行生成树运算时将具有“最小标示值”的网桥作为根网桥。

交换机有哪些种类交换机有哪些种类交换机意为“开关”是一种用于电(光)信号转发的网络设备。

它可以为接入交换机的任意两个网络节点提供独享的电信号通路。

最常见的交换机是以太网交换机。

其他常见的还有电话语音交换机、光纤交换机等。

以下是店铺精心整理的交换机有哪些种类，希望能够帮助到大家。

1，ATM交换机ATM交换机为工作组，企业网络中枢以及其它众多领域提供了高速交换信息和可伸缩带宽的能力。

ATM交换机支持语音，视频和文本数据应用，并可用来交换固定长度的信息单位，网吧网络是通过ATM 中枢链路连接多个LAN组成的。

2，LAN交换机LAN交换机在网络食物链上的级别要比集线器高一些，当然价格也要贵一些。

LAN交换机是一种智能集线器，它包括多条总线，并具有基本的'路由功能。

几条总线相互连接成交换矩阵(switchingmatrix)。

视制造商的设计偏好和最终用户的应用需求等因素而定，交换矩阵的细节大不相同。

3，多WAN交换机多wan路由连接交换机2个，然后连接无线路由器的wan口，wan口中会有自动手动。

极强的硬件处理能力，带机量高达200-500台;多Wan口，且均支持Vlan划分;支持端口镜像、Web网管、防BT、DDNS等新特征，是网吧用户的理想选择。

TL-R478+是TP-LINK的一款多WAN口高速宽带路由器，支持双线接入。

网络中的交换机的目的是什么？仅仅从定义上看，你可能对网络中的交换机的功能有一个模糊的认识。

那么，交换机在地球上的用途是什么？下面列出的是交换机的主要目的或功能。

连接多个主机。

通常情况下，交换机为电缆连接提供大量的端口，允许星形拓扑结构的路由。

它通常用于将多台PC连接到网络上。

将信息转发到特定的主机：像桥梁一样，交换机在每个端口使用相同的转发或过滤逻辑。

当网络上的任何主机或交换机向同一网络或同一交换机上的另一主机发送消息时，交换机接收并解码帧以读取消息的物理（MAC）地址部分。
