第6章 PWM控制技术

第6章 PWM 控制技术1．试说明PWM 控制的基本原理。

答：PWM 控制就是对脉冲的宽度进行调制的技术。

即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。

在采样控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积。

效果基本相同是指环节的输出响应波形基本相同。

上述原理称为面积等效原理以正弦PWM 控制为例。

把正弦半波分成N 等份，就可把其看成是N 个彼此相连的脉冲列所组成的波形。

这些脉冲宽度相等，都等于π/N ，但幅值不等且脉冲顶部不是水平直线而是曲线，各脉冲幅值按正弦规律变化。

如果把上述脉冲列利用相同数量的等幅而不等宽的矩形脉冲代替，使矩形脉冲的中点和相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦波部分面积（冲量）相等，就得到PWM 波形。

各PWM 脉冲的幅值相等而宽度是按正弦规律变化的。

根据面积等效原理，PWM 波形和正弦半波是等效的。

对于正弦波的负半周，也可以用同样的方法得到PWM 波形。

可见，所得到的PWM 波形和期望得到的正弦波等效。

2．设图6-3中半周期的脉冲数是5，脉冲幅值是相应正弦波幅值的两倍，试按面积等效原理计算脉冲宽度。

解：将各脉冲的宽度用i（i =1, 2, 3, 4, 5）表示，根据面积等效原理可得1=m5m 2d sin U t t U ⎰πωω=502cos πωt - =0.09549(rad)=0.3040(ms)2=m525m 2d sin U t t U ωϖππ⎰=5252cos ππωt -=0.2500(rad)=0.7958(ms)3=m5352m 2d sin U t t U ωϖππ⎰=53522cos ππωt -=0.3090(rad)=0.9836(ms)4=m5453m 2d sin U t t U ωϖππ⎰=2=0.2500(rad)=0.7958(ms)5=m54m2d sin U tt Uωϖππ⎰=1=0.0955(rad)=0.3040(ms)3. 单极性和双极性PWM 调制有什么区别？三相桥式PWM 型逆变电路中，输出相电压（输出端相对于直流电源中点的电压）和线电压SPWM 波形各有几种电平？答：三角波载波在信号波正半周期或负半周期里只有单一的极性，所得的PWM 波形在半个周期中也只在单极性范围内变化，称为单极性PWM 控制方式。

【最新整理，下载后即可编辑】PWM控制技术主要内容：PWM控制的基本原理、控制方式与PWM波形的生成方法，PWM逆变电路的谐波分析，PWM整流电路。

重点：PWM控制的基本原理、控制方式与PWM波形的生成方法。

难点：PWM波形的生成方法，PWM逆变电路的谐波分析。

基本要求：掌握PWM控制的基本原理、控制方式与PWM波形的生成方法，了解PWM逆变电路的谐波分析，了解跟踪型PWM逆变电路，了解PWM整流电路。

PWM（Pulse Width Modulation）控制——脉冲宽度调制技术，通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。

第3、4章已涉及这方面内容:第3章：直流斩波电路采用，第4章有两处：4.1节斩控式交流调压电路，4.4节矩阵式变频电路。

本章内容PWM控制技术在逆变电路中应用最广，应用的逆变电路绝大部分是PWM型，PWM控制技术正是有赖于在逆变电路中的应用，才确定了它在电力电子技术中的重要地位。

本章主要以逆变电路为控制对象来介绍PWM控制技术，也介绍PWM 整流电路1 PWM控制的基本原理理论基础：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

冲量指窄脉冲的面积。

效果基本相同，是指环节的输出响应波形基本相同。

低频段非常接近，仅在高频段略有差异。

图6-1 形状不同而冲量相同的各种窄脉冲面积等效原理：分别将如图6-1所示的电压窄脉冲加在一阶惯性环节（R-L电路）上，如图6-2a所示。

其输出电流i(t)对不同窄脉冲时的响应波形如图6-2b所示。

从波形可以看出，在i(t)的上升段，i(t)的形状也略有不同，但其下降段则几乎完全相同。

脉冲越窄，各i(t)响应波形的差异也越小。

如果周期性地施加上述脉冲，则响应i(t)也是周期性的。

用傅里叶级数分解后将可看出，各i(t)在低频段的特性将非常接近，仅在高频段有所不同。

图6-2 冲量相同的各种窄脉冲的响应波形用一系列等幅不等宽的脉冲来代替一个正弦半波，正弦半波N等分，看成N个相连的脉冲序列，宽度相等，但幅值不等；用矩形脉冲代替，等幅，不等宽，中点重合，面积（冲量）相等，宽度按正弦规律变化。

pwm直流电机控制原理
PWM（脉宽调制）是一种控制技术，可以用于控制直流电机的转速和方向。

它通过改变信号的脉冲宽度来控制电机驱动电压的大小。

在PWM控制中，周期性地产生一个固定频率的方波信号，即PWM信号。

这个信号的高电平时间（脉冲宽度）可以根据需要进行调整。

脉冲宽度越长，电机接收到的驱动电压就越高，转速也会相应增加。

脉冲宽度越短，则驱动电压越低，转速也会减小。

PWM信号的周期必须远远小于电机的机械响应时间，以确保控制的稳定性。

频率一般设定在几千赫兹到几十千赫兹之间，以避免电机产生噪音。

脉冲宽度的调整则通过改变占空比（高电平时间与周期的比值）来实现。

在具体的实现中，通常使用微控制器或专用的PWM控制器来产生PWM信号。

通过改变占空比的值，控制电机的转速。

例如，当占空比为50%时，电机接收到的驱动电压为平均值的一半，电机转速为额定转速的一半；当占空比为100%时，电机接收到的驱动电压为最大值，电机转速为最大转速。

为了实现方向控制，可以使用H桥电路。

H桥电路可以控制电流的方向，从而改变电机的转向。

通过控制H桥的开关状态，可以将电机正反转。

综上所述，PWM控制技术通过改变信号的脉冲宽度来控制直
流电机的转速和方向。

通过微调占空比的值，可以精确控制电机的转速，并利用H桥电路控制电机的转向。

第5章逆变电路5.l.无源逆变电路和有源逆变电路有何不同?答:两种电路的不同主要是:有源逆变电路的交流侧接电阿,即交流侧接有电源。

而无源逆变电路的交流侧直接和负载联接。

5.2.换流方式各有那儿种?各有什么特点?答:换流方式有4种:器件换流:利用全控器件的自关断能力进行换流。

全控型器件采用此换流方式。

电网换流:由电网提供换流电压,只要把负的电网电压加在欲换流的器件上即可。

负载换流:由负载提供换流电压,当负载为电容性负载即负载电流超前于负载电压时,可实现负载换流。

强迫换流:设置附加换流电路,给欲关断的晶闸管强追施加反向电压换流称为强迫换流。

通常是利用附加电容上的能量实现,也称电容换流。

晶闸管电路不能采用器件换流,根据电路形式的不同采用电网换流、负载换流和强迫换流3种方式。

5.3.什么是电压型逆变电路?什么是电流型逆变电路?二者各有什么特点？答:按照逆变电路直流测电源性质分类,直流侧是电压源的称为逆变电路称为电压型逆变电路,直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要持点是:①直流侧为电压源,或并联有大电容,相当于电压源。

直流侧电压基本无脉动,直流回路呈现低阻抗。

②由于直流电压源的钳位作用,交流侧输出电压波形为矩形波,并且与负载阻抗角无关。

而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。

③当交流侧为阻感负载时需要提供无功功率,直流侧电容起缓冲无功能量的作用。

为了给交流侧向直流侧反馈的无功能量提供通道,逆变桥各臂都并联了反馈二极管。

电流型逆变电路的主要特点是:①直流侧串联有大电感,相当于电流源。

直流侧电流基本无脉动,直流回路呈现高阻抗。

②电路中开关器件的作用仅是改变直流电流的流通路径,因此交流侧输出电流为矩形波,并且与负载阻抗角无关。

而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。

③当交流侧为阻感负载时需要提供无功功率,直流测电惑起缓冲无功能量的作用。

因为反馈无功能量时直流电流并不反向,因此不必像电压型逆变电路那样要给开关器件反并联二极管。

《电力电子技术》教学内容及要求绪论掌握电力电子技术的基本概念、学科地位、基本内容和发展历史了解电力电子技术的应用范围了解电力电子技术的发展前景了解本课程的内容、任务与要求第1章电力电子器件掌握各种二极管重点掌握半控型器件：晶闸管重点掌握典型全控型器件：GTO、电力MOSFET、IGBT、BJT了解IGCT、MCT、SIT、STIH等其他电力电子器件掌握电力电子器件的驱动电路了解功率集成电路和智能功率模块掌握电力电子器件的保护掌握电力电子器件的串并联第2章整流电路掌握单相可控整流电路重点掌握三相可控整流电路掌握变压器漏抗对整流电路的影响掌握电容滤波的二极管整流电路掌握整流电路的谐波和功率因数了解大功率整流电路掌握整流电路的有源逆变工作状态了解晶闸管直流电动机系统掌握相位控制电路第3章直流斩波电路重点掌握降压斩波电路重点掌握升压斩波电路掌握升降压斩波电路掌握复合斩波电路了解多相多重斩波电路第4章交流—交流电力变换电路重点掌握单相相控式交流调压电路掌握三相相控式交流调压电路掌握交流调功电路了解交流电子开关掌握单相输出交—交变频电路了解三相输出交—交变频电路了解矩阵式变频电路第5章逆变电路掌握换流方式重点掌握电压型逆变电路掌握电流型逆变电路掌握多重逆变电路和多电平逆变电路第6章脉宽调制（PWM）技术重点掌握PWM控制的基本原理掌握PWM逆变电路的控制方式掌握PWM波形的生成方法了解PWM逆变电路的谐波分析了解跟踪型PWM控制技术了解PWM整流电路及其控制方法第7章软开关技术了解软开关的基本概念掌握软开关技术的分类掌握各种软开关电路的原理及应用第8章组合变流电路掌握间接交流变流电路交—直—交变频电路（VVVF）恒压恒频变流电路（CVCF）掌握间接直流变流电路（间接DC/DC变换器）开关电源结束语了解电力电子技术的发展趋势第一章电力电子器件填空题：1.电力电子器件一般工作在________状态。

2.在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。

第2章电力电子器件与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才能使它具有耐受高电压和大电流的能力解：1. 电力二极管是垂直导电结构，使得硅片中通过电流的有效面积增大，提高通流能力 2.电力二极管在P区和N区多了一层低掺杂区，可以承受很高的电压而不致被击穿；3.具有电导调制效应。

使晶闸管导通的条件是什么答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。

或者U AK >0且U GK>0维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

图2－27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im , 试计算各波形的电流平均值I d1,I d2,I d3与电流有效值I1，I2，I3解:a) Id1= Im I1==b) Id2== Im I2= Imc) Id3== Im I3== Im.上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流Id1、Id2、Id3各为多少这时,相应的电流最大值Im1,Im2,Im3各为多少解:额定电流I T(AV)=100A的晶闸管,允许的电流有效值I=157A,由上题计算结果知a) Im1=I/=, ≈≈89.48Ab) Im2=I/ = Id2= =c) Im3=2I=314 Id3= =和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能答: GTO之所以能够自行关断,而普通晶闸管不能,是因为GTO与普通晶闸管在设计和工艺方面有以下几点不同：l)GTO 在设计时2α较大,这样晶体管V2控制灵敏,易于GTO 关断;2)GTO 导通时21αα+的更接近于l,普通晶闸管5.121≥+αα,而GTO 则为05.121≈+αα，GTO 的饱和程度不深,接近于临界饱和,这样为门极控制关断提供了有利条件;3)多元集成结构使每个GTO 元阴极面积很小, 门极和阴极间的距离大为缩短,使得P2极区所谓的横向电阻很小, 从而使从门极抽出较大的电流成为可能。

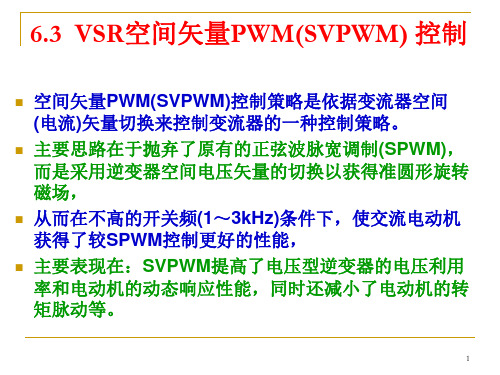

PWM逆变器控制技术简介PWM逆变器是一种基于现代电力电子技术的调制器，它用直流电源来驱动交流电机等交流负载。

PWM逆变器的基本原理是采用可逆变器将直流电能转换成交流电能，并通过强制控制逆变电压和电流波形实现输出交流电能的调节。

PWM逆变器控制技术是实现PWM逆变器中电压和电流波形控制的关键。

其主要包括基于模拟电路的控制技术和基于数字信号处理器（DSP）的控制技术两种。

基于模拟电路的控制技术基于模拟电路的PWM逆变器控制技术主要是设计PWM逆变器模块的控制电路。

该模块包括直流母线电压检测模块、三相桥式逆变器驱动模块、输出滤波器模块和逆变保护模块等。

其中，直流母线电压检测模块用来检测逆变器所需的直流母线电压；三相桥式逆变器驱动模块负责将直流母线电压转换成交流电压；输出滤波器模块用于对交流电压进行滤波处理，降低输出电压的噪声和杂波；逆变保护模块用于对逆变器进行过流、过温、过压、欠压等的保护。

基于模拟电路的PWM逆变器控制技术具有控制精度高、反应速度快等优点，但是电路复杂度高，稳定性较差。

基于数字信号处理器的控制技术基于数字信号处理器的PWM逆变器控制技术主要是基于现代信息技术和数字信号处理器的技术来实现PWM逆变器的电压和电流波形控制。

它可以通过控制DSP硬件平台或通过软件仿真实现。

该技术的优点是：可通过数字控制实现高度准确的波形控制和滤波功能，提高了逆变器的控制精度；DSP系统具有灵活性，可以实现各种传感器和控制策略的接口控制；DSP系统可通过程序算法进行修正，提高了系统稳定性和抗干扰性。

基于数字信号处理器的PWM逆变器控制技术已经得到广泛应用，尤其是在高档电力电子产品中，如交流电机驱动器、UPS电源、变频空调等。

PWM逆变器控制技术的应用PWM逆变器控制技术已广泛应用于各种电力电子产品中。

以下是其主要应用领域：交流电机驱动器交流电机驱动器是目前应用最广泛的PWM逆变器控制技术之一。

它是通过PWM逆变器实现对电机控制电压、频率等参数的调节，可以实现电机转速的可控，使得电动机具有更好的动态响应和启动能力。

PWM控制原理范文PWM（Pulse Width Modulation）即脉冲宽度调制，是一种常用的控制电流、电压或功率的技术。

通过改变信号的脉冲宽度，可以实现对电路元件的控制。

PWM控制原理广泛应用于电力电子、自动控制系统、通信系统等领域。

PWM控制原理的基本思想是通过控制信号的占空比，来控制目标系统的输出。

占空比是脉冲信号的高电平时间与一个脉冲周期的比值。

通常情况下，脉冲周期是固定的，只有高电平时间可以改变。

通过改变高电平时间的比例，可以实现对目标系统的控制。

PWM控制可以分为两种基本类型：高标准偏差（一周期内高电平时间较短）和低标准偏差（一周期内高电平时间较长）。

高标准偏差控制可以用于减小均方根误差，提高输出波形质量。

低标准偏差控制则可以用于快速控制和快速响应。

1. 确定脉冲信号的周期和基准电平。

脉冲周期通常取固定的时间单位，例如1ms或1μs。

基准电平是指脉冲信号的低电平。

2.确定目标系统的控制量。

目标系统可以是一个电机、一个电阻、一个照明设备等等。

根据具体的应用需求，确定需要控制的量，例如电流、电压、功率等。

3.设计控制电路。

根据目标系统的控制要求，设计相应的控制电路。

通常，PWM控制的核心是一个比较器和一个计数器。

4.产生PWM信号。

通过比较器和计数器，产生PWM信号。

比较器将输入信号与计数器的值进行比较，根据比较结果生成PWM信号。

当输入信号大于计数器的值时，输出高电平；当输入信号小于计数器的值时，输出低电平。

5.控制输出。

将PWM信号送入目标系统，控制其输出。

根据PWM信号的高电平时间，调整目标系统的输出。

通常情况下，高电平时间越长，输出越大；高电平时间越短，输出越小。

6.反馈控制。

通过反馈信号，实现闭环控制。

将目标系统的输出与控制信号进行比较，根据比较结果对控制信号进行调整，实现目标系统的稳定控制。

1.高效率：能够通过改变脉冲宽度来实现对目标系统的有效控制，从而提高系统的效率。

pwm控制的工作原理
PWM（脉宽调制）是一种控制信号的技术，它通过控制信号
的脉冲宽度的长短来实现对输出信号的调节。

PWM常用于控
制电机的速度、改变LED的亮度等电子设备中。

PWM的工作原理是根据输出信号的周期和脉冲宽度比例来控
制电路的开关状态。

具体步骤如下：
1. 设定周期：首先确定输出信号的周期，即一个完整的脉冲周期的时间。

2. 设定脉冲宽度：根据需要调节输出信号的幅度，即控制电路的开关状态的时间。

3. 脉冲生成：利用计时器或特殊的PWM芯片，根据设定的周
期和脉冲宽度来生成PWM信号。

4. 输出控制：将PWM信号通过电流放大器等电路输出给目标
设备，实现对设备的控制。

在PWM信号中，脉冲宽度占整个周期的比例决定了输出信号
的强度或工作状态。

脉冲宽度比例越大，输出信号越强；脉冲宽度比例越小，输出信号越弱。

优点是PWM控制方式可以实现模拟信号的输出，而不需要使
用模数转换器。

另外，由于脉冲宽度的变化可以通过改变开关频率来实现，因此PWM可以很好地适应不同频率范围的应用。

总之，PWM控制的工作原理是根据周期和脉冲宽度比例来控制输出信号的强度或工作状态，通过改变脉冲宽度比例来实现对电子设备的精确控制。

pwm控制原理
PWM（脉宽调制）是一种常用的控制技术，可以通过调节信号的脉冲宽度来控制电子设备的输出功率，其原理如下:
PWM的基本原理是通过改变信号的占空比来控制输出电压或电流的大小。

占空比是指脉冲高电平时间与一个周期的比值，通常用百分比表示。

在PWM控制的过程中，输入信号会被分为固定的多个周期，在每个周期内，根据设定的占空比来决定脉冲的高电平时间和低电平时间。

当占空比较大时，脉冲的高电平时间相对较长，输出电压或电流较大；当占空比较小时，脉冲的高电平时间相对较短，输出电压或电流较小。

PWM控制可以实现对输出信号的精确控制，具有输出功率调节范围广、开关损耗小、控制精度高等优点。

在电子设备中，尤其是电机控制领域，PWM控制被广泛应用。

在实际应用中，PWM控制需要通过微控制器或专用的PWM 控制芯片来实现。

这些控制器会根据外部输入的控制信号或算法，计算出对应的占空比，并产生相应的PWM信号。

PWM 信号经过功率放大电路放大后，驱动输出设备，实现对输出功率的调节。

需要注意的是，PWM控制的频率和占空比需要根据被控制设备的特性和需求进行合理选取。

频率较高可以减小输出的脉冲波形，提高控制精度；占空比较大可以获得更高的输出功率，
但也会增加开关损耗。

因此，在具体应用中，需要综合考虑设备特性、效率要求等因素，进行合理的PWM参数设计。

第2至第8章作业第2章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流〔脉冲〕。

或：U AK >0且U GK >0。

2. 维持晶闸管导通的条件是什么？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

3. 怎样才能使晶闸管由导通变为关断？答：要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

4. 图1中阴影局部为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

πππ4π4π25π4a)b)c)图1-43图1 晶闸管导电波形7. 晶闸管的触发脉冲需要满足哪些条件？答：〔1〕触发信号应有足够的功率。

〔2〕触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。

第3章整流电路1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当α＝0°和60°时的负载电流I d，并画出u d与i d波形。

2．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑平安裕量，确定晶闸管的额定电压和额定电流。

3．单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，当a=30°时，要求：①作出u d、i d和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次侧电流有效值I2；③考虑平安裕量，确定晶闸管的额定电压和额定电流。

4．单相桥式半控整流电路，电阻性负载，画出整流二极管在一周内承受的电压波形。
