基本汽车电路图学习(1)

汽车电路原理图汽车电路原理图的识读方法汽车电气电路介绍分析汽车电路的接线规律汽车电路原理图的识读方法由于各国汽车电路图的绘制方法、符号标注、文字标注、技术标准的不同．各汽车生产厂家，汽车电路图的画法有很大差异。

甚至同一国家不同公司汽车电路图的表示方法也存在较大的差异，这就给读图带来许多麻烦，因此。

掌握汽车电路图识读的基本方法显得十分重要。

一、了解汽车电路图的一般规律1 ．电源部分到各电器熔断器或开关的导线是电器设备的公共火线。

在电路原理图中一般画在电路图的上部。

2 ．标准画法的电路图，开关的触点位于零位或静态。

即开关处于断开状态或继电器线圈处于不通电状态，晶体管、晶闸管等具有开关特性的元件的导通与截止视具体情况而定。

3 ．汽车电路的特点是双电源、单线制，各电器相互并联，继电器和开关串联在电路中。

4 ．大部分用电设备都经过熔断器，受熔断器的保护。

5 ．整车电路按功能及工作原理划分成若干独立的电路系统。

这样可解决整车电路庞大复杂，分析困难的问题。

现在汽车整车电路一般都按各个电路系统来绘制，如电源系、启动系、点火系、照明系、信号系等，这些单元电路都有着自身的特点，抓住特点把各个单元电路的结构、原理吃透，理解整车电路也就容易了。

二、认真阅读圈注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图。

三、掌握回路在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。

对于直流电路而言，电流总是要从电源的正极出发，通过导线、熔断器、开关到达用电器．再经过导线( 或搭铁) 回到同一电源的负极，在这一过程中，只要有一个环节出现错误，此电路就不会正确、有效。

例如：从电源正极出发，经某用电器( 或再经其他用电器) ，最后又回到同一电源的正极，由于电源的电位差( 电压) 仅存在于电源的正负极之间，电源的同一电极是等电位的，没有电压。

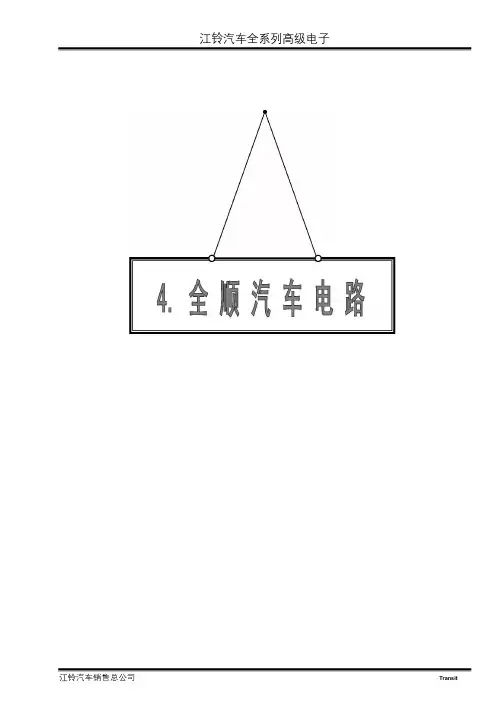

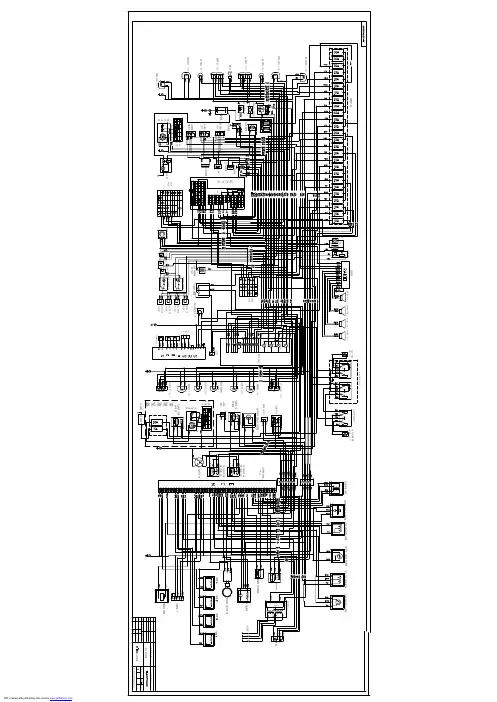

全顺欧I、欧II 柴油车电路一、中央保险丝盒配JX493ZQ、JX493ZQ3、JX493ZQ4、JX493ZLQ 柴油机全顺车(JX6591D-H 和JX6591D2-H 除外)编号零件编号名称(用途) 编号零件编号名称(用途)I 93BG 14N089 C1B 点火继电器XI 88AG 18C641 AA 后风窗加热继电器II XII 93BG 14N089 B1B 起动继电器III XIII 93BG 13A025 A1B 后暖风继电器IV 97VG 13350 AA 闪光继电器XIV 93BG 14N089 B1B 空调冷却风扇继电器V 95VG 13150 AA 蜂鸣器及报报警灯继电器 A 96FG 14N089 AA 前大灯近光继电器VI 93BG 14N089 B1B 前后雾灯继电器 B 96FG 14N089 AA 前大灯远光继电器VII CVIII 93BG 13A025 A1B CSD 继电器(柴油机专用) D 96FG 14N089 AA 空调继电器IX 86VB 17C499 AB 后风窗刮水继电器 EX 86VB 17C499 BA 前风窗刮水继电器编号额定值(A) 用途编号额定值(A) 用途1 40 前空调/鼓风机19 10 右侧小灯2 15 前刮水电机20 10 左侧小灯3 10 后刮水电机/洗涤器21 10 右侧近光灯4 30 电动窗22 10 左侧近光灯5 5 冷起动预热继电器23 10 右侧远光灯6 10 组合仪表24 10 左侧远光灯7 10 制动灯/倒车灯25 10 后雾灯开关8 10 转向信号指示灯26 5 电动后视镜9 15 后暖风机27 10 VCD 显示器10 长轴距车40,短轴距车30 后空调28 10 后鼓风机11 10 车内灯29 10 ABS12 30 5 EGR(EGR 专用)13 15 点烟器3114 20 喇叭/危险信号指示灯3215 15 空调33 5 燃油切断电磁阀16 20 后风窗加热34 5 安全气囊警告指示灯17 10 中央门锁3518 20 前后雾灯继电器36 10 前风窗洗涤器配JX6591D-H 和JX6591D2-H 全顺客车编号零件编号名称(用途) 编号零件编号名称(用途)I 93BG 14N089 C1B 点火继电器XI 88AG 18C641 AA 后风窗加热继电器II 93BG 14N089 B1B 后冷凝风扇低速继电器XII 93BG 14N089 B1B 起动继电器III 93BG 14N089 B1B 后冷凝风扇高速继电器XIII 93BG 13A025 A1B 后暖风继电器IV 97VG 13350 AA 闪光继电器XIV 93BG 14N089 B1B 空调冷却风扇继电器V 95VG 13150 AA 蜂鸣器及报报警灯继电器 A 96FG 14N089 AA 前大灯近光继电器VI 93BG 14N089 B1B 前后雾灯继电器 B 96FG 14N089 AA 前大灯远光继电器VII 93BG 13A025 A1B 空调继电器 CVIII 93BG 13A025 A1B CSD 继电器(柴油机专用) DIX 86VB 17C499 AB 后风窗刮水继电器 EX 86VB 17C499 BA 前风窗刮水继电器编号额定值(A) 用途编号额定值(A) 用途1 40 前空调/鼓风机19 10 右侧小灯2 15 前刮水电机20 10 左侧小灯3 10 后刮水电机/洗涤器21 10 右侧近光灯4 30 电动窗22 10 左侧近光灯5 5 冷起动预热继电器23 10 右侧远光灯6 10 组合仪表24 10 左侧远光灯7 10 制动灯/倒车灯25 10 后雾灯开关8 10 转向信号指示灯26 5 电动后视镜9 15 后暖风机27 10 VCD 显示器10 40 后空调28 10 后鼓风机11 10 车内灯29 10 ABS12 3013 15 点烟器3114 20 喇叭/危险信号指示灯3215 15 空调33 5 燃油切断电磁阀16 20 后风窗加热34 5 安全气囊警告指示灯17 10 中央门锁3518 20 前后雾灯继电器36 10 前风窗洗涤器二、组合仪表电路ν组合仪表线束插座功能(左边16 路接插件，右边10 路接插件)插头功能插头功能1 机油压力指示灯（接地） 1 F6 保险丝2 未用 2 发动机故障指示灯(接地)3 制动故障指示灯（接地） 3 预热定时器（接地）4 接地－小灯 4 油水分离器5 F6 保险丝－燃油表 5 安全气囊(接地)6 车速传感器(电源输出) 6 水温传感器7 燃油传感器（接地）7 接地8 车速传感器(信号输入) 8 转速表9 雾灯9 F6 保险丝10 10 充电指示灯11 未用12 远光指示灯13 接地14 转向信号（右）15 转向信号（左）16 F19 保险丝－小灯1. 全顺汽车线束分布（柴油车）4. JX493 系列柴油机冷起动预热系统预热定时器接线端子图全顺欧II、欧III 汽油车电路Delphi MT20 电喷系统规格基本规格项目规格节气门口径mm 40.00节气门本体节气门开度传感器可变电阻式怠速控制伺服步进马达发动机控制单元(ECU) 识别号码JL465Q43600010A6歧管绝对压力传感器半导体式进气温度传感器热敏电阻式水温传感器热敏电阻式传感器含氧传感器氧化锆式速度传感器簧片开关式曲轴角度传感器可变磁阻式燃油泵继电器接点开关式喷油嘴型式与数量电磁式、4 支执行器喷油嘴识别记号25339080 CA活性碳罐控制电磁阀脉宽调制电磁阀燃油切断模式发动机转数rpm 6400维修规格项目规格怠速rpm 基本怠速850 ±25冷气作用时的怠速975 ±25节气门位置传感器调整电压V 开度0 ﹪~ 100 ﹪0.0 ~ 5.0节气门位置传感器电阻值KΩ全关位置(1 号与2 号端子) 5.56进气温度传感器电阻值KΩ20℃ 3.51 80℃0.31 ~ 0.35水温传感器电阻值KΩ20℃ 3.55 80℃0.35 ~ 0.40含氧传感器输出电压mV 0 ↔900 燃油压力Kpa 真空管拆下(怠速时) 300 ~ 310真空管连接(怠速时) 245 ±5喷油嘴线圈电阻值Ω13 ±5活性碳罐控制电磁阀线圈电阻值Ω25 ±515Kpa 0.122 ~ 0.382歧管绝对压力传感器电压值V 40Kpa 1.521 ~ 1.683 94Kpa 4.438 ~ 4.600 102Kpa 4.859 ~ 5.043扭力规格项目Nm 节气门本体固定螺栓20 ±2 水温表单元10 ±1 水温传感器20 ±1 点火模块固定螺栓8 ±1 含氧传感器42 ±4 曲轴角度传感器固定螺栓9 ±1全顺三菱欧II MT20 汽油车保险盒辅助保险盒位于蓄电池前部，这些保险丝一般有江铃授权的特约维修站负责更换，所有保险丝均使用插入式安装。

新手篇—轻松看懂汽车电路图（上）
九、神龙富康汽车电路识图示例
1．电路导线颜色代码
神龙富康汽车导线颜色有黑色、玫瑰红、翠绿、紫罗蓝、栗色、橙色等，分别用此英文的缩写来表示，在电路中一般上边划一横线标在导线的左侧。

电路导线颜色代码如表3-27所示。

2．电路图符号及含义
电路图符号及含义如表3-28所示。

3．电路识图示例
现以神龙富康汽车防抱死制动系统（ABS）为例，说明富康汽车电路图的识读方法。

电路识图示例如图3-19所示。

十、东风悦达起亚汽车电路识图示例
1．电路导线颜色代码
电路导线颜色代码如表3-29所示。

2．电路图符号及含义
电路图符号及含义如表3-30所示。

3．电路识图示例
现以东风悦达起亚汽车电路为例，此电路电源在最上边，电路最下边一水平线为搭铁线，各执行器连接器在电路中间。

电路识图示例
如图3-20所示。

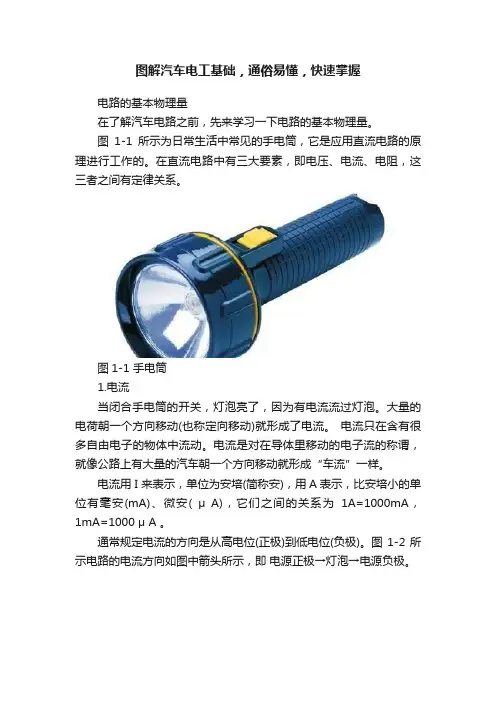

图解汽车电工基础，通俗易懂，快速掌握电路的基本物理量在了解汽车电路之前，先来学习一下电路的基本物理量。

图1-1所示为日常生活中常见的手电筒，它是应用直流电路的原理进行工作的。

在直流电路中有三大要素，即电压、电流、电阻，这三者之间有定律关系。

图1-1 手电筒1.电流当闭合手电筒的开关，灯泡亮了，因为有电流流过灯泡。

大量的电荷朝一个方向移动(也称定向移动)就形成了电流。

电流只在含有很多自由电子的物体中流动。

电流是对在导体里移动的电子流的称谓，就像公路上有大量的汽车朝一个方向移动就形成“车流”一样。

电流用 I 来表示，单位为安培(简称安)，用A表示，比安培小的单位有毫安(mA)、微安( μ A)，它们之间的关系为1A=1000mA，1mA=1000 μ A 。

通常规定电流的方向是从高电位(正极)到低电位(负极)。

图1-2所示电路的电流方向如图中箭头所示，即电源正极→灯泡→电源负极。

图1-2 电流的方向提示汽油发动机启动电流为200～600A，有些柴油机启动电流达1000A。

2.电压电压是导致电子在导电体内流动的一种电力或压力，是位于两点之间的电位差。

电压就如水压一样，水的流动是因为有水压(水位差)，如图1-3所示，水由高水位向低水位流动。

在电路中，由于有电压(电位差)的存在，电流就会从高电位点流向低电位点。

图1-3 水位差图1-4(a)中水流的形成是由于抽水机给水流提供能量，抽水机的工作使水路存在一个稳定的水压，从而保证水流得以持续。

图1-4(b)中电源的作用与抽水机类似，它给电路中的电流提供能量，使电路存在一个稳定的电压，从而保证电流得以持续。

电压是使自由电荷发生定向移动的原因，但是当电路无电流流动时，电压依然存在。

图1-4 水压与电压电压分为直流电压与交流电压。

如果电压的大小及方向都不随时间变化，则称之为直流电压，用U 表示。

汽车电路中的电压一般指的是12V直流电压。

通常规定电压的参考方向为高电位(“ ”极性)端指向低电位(“-”极性)端，即电压的方向为电位降低的方向。

东风雪铁龙C5各电控系统电路图解析（一）——发动机启动和充电系统电路◆文/湖北 宋波舰东风雪铁龙C5轿车(发动机型号为ES9A，发动机排量3.0L，发动机ECU 型号为ME7.4.7，六速自动变速器型号为AM6)发动机启动和充电系统的原理电路见图1，下面对该电路的工作原理进行解析。

一、发动机启动部分的电路解析1. C5轿车启动部分的特点C5轿车启动部分的特点：①启动机为永磁行星齿轮机构减速式启动机，即启动机的定子为永久磁体，磁极对数为3，启动机通过行星齿轮机构减速来增大启动转矩；②点火开关为小电流点火开关，该点火开关只传递点火和启动信号，不直接控制任何电器设备，点火开关的M位置为点火档，D位置为启动档；③在发动机启动过程中，必须先核对电子防盗密码和函数，如防盗密码核对成功，发动机才可以启动成功，如防盗密码核对不成功，启动时可以听到启动机的启动响声，但发动机不能启动(因为点火线圈、喷油器等不工作)，且组合仪表0004上有“电子防盗系统故障”的报警提示。

2. C5轿车启动过程的工作原理C5轿车发动机启动过程的工作原理见图2，对该框图的说明见表1。

图1 C5轿车发动机启动和充电系统的原理电路图(5)自动变速器ECU1630一方面通过CAN高速网线9000和9001将P或N挡信号传送到BSI，BSI将P、N等挡位信号通过CAN舒适网线9024和9025传送到组合仪表0004上显示出来告知驾驶员；另一方面通过导线6725A将P、N挡信号传送给PSF1。

(6)当PSF1获得点火开关的启动信号、BSI的启动控制信号、自动变速器ECU送来的P或N挡信号后，才控制内部继电器R8(为启动继电器)工作，于是R8继电器通过导线100控制启动机1010通电工作，同时发动机ECU控制燃油泵、喷油器、点火线圈等元件工作。

在启动机和发动机ECU的共同配合下，发动机启动运转。

二、充电系统的电路解析1.C5轿车充电系统的特点C 5轿车充电系统的特点有：①发电机(内部结构见图4)定子三相绕组为三角形连接，发电机的整流器有9个二极管。

一文看懂汽车电路原理图一、熟悉（汽车电路）绘制的规则在汽车的全车电路图中，各电器采用从左到右（供电电源在左，用电设备在右，在局部电路的原理图中，（信号）输入端在左，信号输出端在右）、从上到下（火线在上，搭铁线在下）的顺序进行布置，且各（电气）系统的电路尽可能绘制在一起。

二、熟悉汽车电路元件符号及含义熟悉汽车电路图的名称，明确电气符号、文字标注、代码及缩略语的含义，建立（元器件）和图形符号间一一对应的关系。

01电气符号汽车上所有的电器在电路图中都是用电气符号来表示的。

电气符号是简单的图形符号，只大概地表示出电器外形，在图形符号上或旁边用文字加以说明电器名称。

各汽车生产厂家绘制的电气符号各有不同，有的是简单的，有的是复杂的。

举例：图1是大众/ 奥迪/ 斯柯达车系的符号，它是最常见的发动机电控单元的符号。

图1图2、图3分别是通用车系和宝马车系的符号，在电控单元处画出了简单的内部电路。

图2图3图4是奔驰车系的符号，在电控单元处用英文字母标明该端子的作用，并用箭头符号标明信号是输入还是输出。

图4图5是北京现代车系的符号，在电控单元处标注出了信号的名称和类型，从图中可以看出是供电、搭铁、输入信号还是控制信号。

图5图6是丰田车系的符号，在电控单元处用英文字母标明该端子的作用。

图6图7是本田车系的符号，在电控单元处画出了简单的内部电路并用英文字母对端子进行了标注。

图7有的电气符号也简单地表达出电器内部的（工作原理）和电路，如下图所示的起动机的符号，从图中可以看到起动机、电磁开关线圈、电磁开关触点以及它们之间线路的连接关系。

02电器端子标注为了方便查找和（维修）汽车电路，在电路图中用一定数字、字母对电器的接线端子进行了标注，了解这些端子的标注，可准确地找到导线和相应的接线端子。

各国汽车制造厂家对端子的标注方法不尽相同，下表所示为德国汽车电路设备端子的部分标注说明。

03汽车电路中的缩略语由于电路图幅面有限，对各元器件的解释大量采用缩略语。

第二节桑塔纳2000轿车电气线路图一、桑塔纳2000轿车电气线路图概述桑塔纳2000系列轿车整车电气系统采用中央线路板方式，即大部分继电器和保险丝都安装在中央线路板正面（如图8-2-1和表8-2-1所示），主线来从中央线路板反面接插后通往各用电器（如图8-2-2所示）。

中央线路板上标有线束和导线接插位置的代号及接点的数字号。

主要线束的插件代号有A、B、C、D、E、G、H、L、K、M、N、P、R。

其中R插座插入常火线，R、K、M均为空位插孔。

查找时只要根据电路图中导线与中内线路板区域中下框线交点处的代号，就能了解其导线在某个线束中的第几个插头上。

桑塔纳2000系列轿车电路图中的符号说明如图8-2-3所示。

图8-2-1 中央线路板正面布置1-空位 2-进气歧管预热继电器 3-空位 4-空位 5-空调组合继电器 6-双音喇叭继电器7-雾灯继电器 8-X-接触继电器 9-拆卸保险丝专用工具 10-前风窗刮水及清洗继电器11-空位 12-转向继电器 13-冷却风扇继电器 14-摇窗机继电器 15-摇窗机继电器16-内部照明继电器 17-冷却液位指示继电器 18-后雾灯保险丝（10A） 19-过热保护器20-空调保险丝（30A） 21-自动天线保险丝（10A） 22-电动后视镜保险丝（3A）单位：A注：保险丝23～27为桑塔纳200OGSi型轿车的编号，插在中央线路板的旁边。

图8-2-2 中央线路板反面布置A-用于仪表板线束，插件颜色为蓝色 B-用于连接仪表板线束，插件颜色为红色 C-用于连接发动机室左边线束，插件颜色为黄色 D-用于连接发动机室右边线束，插件颜色为白色E-用于连接车辆后部线束，插件颜色为黑色 G-用于连接单个插头（主要用于冷却液不足指示控制器） H-用于连接空调装置的线束，插件颜色为棕色 K-空位 L-用于连接双音喇叭等线束，插件颜色为灰色 M-空位 N-用于单个插头（主要用于进气管预热器的加热电阻的电源） P-用于单个插头（主要用于蓄电池火线与中央线路板“30”的连接，中央线路板“30”与点火开关“30”接线柱连接） R-空位图8-2-3 电路图中的符号说明二、桑塔纳2000GLS轿车电气线路图桑塔纳2000GLS型轿车全车电气线路图如图8-2-4～图8-2-15所示，图中的有关说明见表8—2-2所列。

识读汽车电路图的基础知识随着汽车工业的发展，现代汽车电器设备日益增多，汽车电路也日趋复杂。

要修好汽车电器设备必须读懂和掌握汽车电路图。

下面我主要介绍一下汽车电路图的种类和识读电路图的基本方法。

一、电路图的种类和基本特点汽车电路图常见的表达方式有线路图、原理图和线束图等3种。

1、线路图是传统的汽车电路图表达方式，它将汽车电器在车上的实际位置相对应地用外形简图表示在电路图上，再用线条将电路、开关、保险装置等和这些电器一一连接起来。

线路图的特点是：由于电器设备的外形和实际位置都和原车一致，因此，查找线路时，导线中的分支、接点很容易找到，线路的走向和车上实际使用的线束的走向基本一致。

其缺点是：线条密集、纵横交错，导致读图和查找、分析故障时，非常不方便。

识读线路图的要点是：对该车所使用的电器设备结构、原理有一定的了解，对其电器设备规范比较清楚；通过识读认清该车所有电器设备的名称、数量以及它们在汽车上的实际安装位置；通过识读认清该车每一种电器设备的接线柱的数量、名称，了解每一接线柱的实际意义。

原理图的特点2、原理图是用国家统一规定的图形符号，把仪器及各种电器设备，按电路原理，由上到下合理地连接起来，然后再进行横向排列。

原理图的特点是：对线路图作了高度地简化，图面清晰、电路简单明了、通俗易懂、电路连接控制关系清楚，有利于快速查找与排除故障。

识读原理图的要点是：识读各电器设备的各接线柱分别和哪些电路设备的哪个接线柱相连；识读电路设备所处的分线路走向；识读分线路上的开关、保险装置、继电器结构和作用。

3、线束图是汽车制造厂，把汽车上实际线路排列好后，并将有关导线汇合在一起扎成线束以后画成的树枝图。

线束图的特点是：在图面上着重标明各导线的序号和连接的电器名称及接线柱的名称、各插接器插头和插座的序号。

安装操作人员只要将导线或插接器按图上标明的序号，连接到相应的电器接线柱或插接器上，便完成了全车线路的装接，该图有利于安装与维修，但不能说明线路的走向，线路简单。
