2010机械原理试卷B1答案

3 . （10分）图中所示斜齿圆柱齿轮传动——蜗杆传动组成的传动装置。

动力由Ⅰ轴输入，蜗轮4为右旋齿，试求：（1）为使蜗轮4按图中n 4方向转动，确定斜齿轮1的转动方向。

（2）为使中间轴Ⅱ所受的轴向力能抵消一部分，确定斜齿轮1和齿轮2的轮齿旋向。

（3）在图中画出齿轮1和蜗轮4所受的各分力方向。

III4. 分析题（5分）根据图中注明的尺寸，判断各铰链四杆机构的类型。

a ba ；b五、计算题（25分）1.计算图示两机构的自由度（5分）。

2.在图示轮系中，已知z 1=z 4=40，z 2=z 5=30，z 3=z 6=100，求：i 1H 。

（8分）答案3. （共10分）图中所示斜齿圆柱齿轮传动——蜗杆传动组成的传动装置。

动力由Ⅰ轴输入，蜗轮4为右旋齿，试求：（1）（2分）为使蜗轮4按图中n4方向转动，确定斜齿轮1的转动方向。

答：转向如图，箭头下上。

（2）（2分）为使中间轴Ⅱ所受的轴向力能抵消一部分，确定斜齿轮1和齿轮2的轮齿旋向。

答：斜齿轮1 左旋，斜齿轮2 右旋。

（3）（6分，每个分力1分）在图中画出齿轮1和蜗轮4所受的各分力方向。

4. 分析题（5分）根据图中注明的尺寸，判断各铰链四杆机构的类型。

a曲柄摇杆机构b双曲柄机构五、计算题（25分）1.计算图示两机构的自由度（5分）。

11112831118=-⨯-⨯====n P P n H L2.在图示轮系中，已知z 1=z 4=40，z 2=z 5=30，z 3=z 6=100，求：i 1H 。

（8分）解：5.35.2446644311313=⇒-=--=-==⇒-=HH H H n nz z n n n n i n nz z i43n n = 06=n 75853*******... =⨯=⋅==⇒HH H n nn n n n i。

机械原理试卷合集（含参考答案）《机械原理试卷参考答案》（№1）一、填空题：（30分）1．机构中的速度瞬心是两构件上（相对速度）为零的重合点，它用于平面机构（速度）分析。

2．下列机构中，若给定各杆长度，以最长杆为连架杆时，第一组为（双摇杆机构）机构；第二组为（曲柄摇杆机构）机构。

ba c(1) a = 250 b = 200 c = 80 d = 100；(2) a = 90 b = 200 c = 210 d = 100 。

3.机构和零件不同，构件是（运动的单元），而零件是（制造的单元）。

4．凸轮的基圆半径越小，则机构尺寸（越大）但过于小的基圆半径会导致压力角（增大）。

5．用齿条型刀具范成法切制渐开线齿轮时，为使标准齿轮不发生根切，应使刀具的（齿顶线不超过极限啮合点）。

6．当要求凸轮机构从动件的运动没有冲击时，应选用（摆线运动）规律。

7．间歇凸轮机构是将（主动轮的连续转动）转化为（从动转盘的间歇）的运动。

8．刚性转子的平衡中，当转子的质量分布不在一个平面内时，应采用（动平衡）方法平衡。

其平衡条件为（∑M = O ；∑F = 0 ）。

1．9．机械的等效动力学模型的建立，其等效原则是：等效构件所具有的动能应（等于整个系统的总动能）。

等效力、等效力矩所作的功或瞬时功率应（等于整个系统的所有力，所有力矩所作的功或所产生的功率之和）。

10．平面机构结构分析中，基本杆组的结构公式是（3n = 2P L）。

而动态静力分析中，静定条件是（3n = 2P L）。

一、选择题：（20分）1．渐开线齿轮齿条啮合时，若齿条相对齿轮作远离圆心的平移，其啮合角（B）。

A)增大； B)不变； C)减少。

2．为保证一对渐开线齿轮可靠地连续传动，应便实际啮合线长度（C）基圆齿距。

A)等于； B)小于； C)大于。

3．高副低代中的虚拟构件的自由度为（A）。

A) -1； B) +1 ； C) 0 ；4．压力角是在不考虑摩擦情况下，作用力与作用点的（B）方向的夹角。

机械原理试卷一、填空及选择题（每空1分，共20分）1．机器的制造单元是______，运动单元是__________；机构具有确定运动的条件是其自由度数等于_________数。

2．曲柄摇杆机构有死点位置时，__________是主动件，此时_______与__________共线。

3．一对渐开线标准直齿圆柱齿轮正确啮合的条件是_____________。

4．斜齿轮的模数和压力角在__________（法面、端面、轴面）内取标准值；锥齿轮当量齿数Z V=______________。

5．蜗杆机构传动的主动件是__________（蜗杆、蜗轮、蜗杆蜗轮皆可）。

6．移动副中驱动力作用于______内将发生自锁；传动副中驱动力为一单力且作用于_______内将发生自锁。

7．质量分布在同一平面内的回转体，经静平衡后_______________（一定、不一定、一定不）满足动平衡，经动平衡后___________（一定、不一定、一定不）满足静平衡；质量分布于不同平回转面内的回转体，经静平衡后____________（一定、不一定、一定不）满足动平衡，经动平衡后____________（一定、不一定、一定不）满足静平衡。

8．机器周期性速度波动的调节方法一般是加装________________，非周期性速度波动调节方法是除机器本身有自调性的外一般加装____________。

9. 说出两种变回转运动为直线运动的机构：______，_______。

1.零件、构件、原动件-------------------------------------------------------------------3分2.摇杆连杆从动曲柄----------------------------------------------------------------3分3.模数相等，压力角相等----------------------------------------------------------------1分4.法面Z / cosδ------------------------------------------------------------------------1分5.蜗杆蜗轮皆可----------------------------------------------------------------------------1分6.摩擦角摩擦圆------------------------------------------------------------------------2分7.一定一定不一定一定----------------------------------------------------------1分8.飞轮调速器----------------------------------------------------------------------------2分9.曲柄滑块齿轮齿条----------------------------------------------------------------2分二、计算图示机构的自由度（5分）F=3×7－2×10－0＝1三、如下图所示行程速度变化系数为1 的曲柄摇杆机构，已知曲柄连架杆固定铰链中心处图示机架平面（直线OO’）位置上，并已知摇杆的两个极限位置C1D，C2D及摇杆长度CD= C1D=C2D，求其余三个构件的杆长。

一、选择题（每空 2 分，共 10 分）1、平面机构中，从动件的运动规律取决于D 。

A 、从动件的尺寸B 、机构组成情况C、原动件运动规律D 、原动件运动规律和机构的组成情况2、一铰链四杆机构各杆长度分别为30mm ，60mm ，80mm，100mm，当以 30mm 的杆为机架时，则该机构为 A 机构。

A 、双摇杆B、双曲柄C、曲柄摇杆D、不能构成四杆机构3、凸轮机构中，当推杆运动规律采用C时，既无柔性冲击也无刚性冲击。

A 、一次多项式运动规律B、二次多项式运动规律C、正弦加速运动规律D、余弦加速运动规律4、平面机构的平衡问题中，对“动不平衡”描述正确的是B 。

A 、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡B、动不平衡只有在转子运转的情况下才能表现出来C、静不平衡针对轴尺寸较小的转子（转子轴向宽度b与其直径 D 之比b/D<0.2 ）D 、使动不平衡转子的质心与回转轴心重合可实现平衡A 、模数B、分度圆上压力角C、齿数D、前 3 项、填空题（每空 2 分，共 20 分）1、两构件通过面接触而构成的运动副称为低副2、作相对运动的三个构件的三个瞬心必在同一条直线上3、转动副的自锁条件是驱动力臂≤摩擦圆半径4、斜齿轮传动与直齿轮传动比较的主要优点：啮合性能好，重合度大，结构紧凑。

5、在周转轮系中，根据其自由度的数目进行分类：若其自由度为 2，则称为差动轮系若其自由度为 1，则称其为行星轮系。

6、装有行星轮的构件称为行星架（转臂或系杆）。

7、棘轮机构的典型结构中的组成有：摇杆、棘爪、棘轮等。

三、简答题（15分）1、什么是构件？答：构件：机器中每一个独立的运动单元体称为一个构件；从运动角度讲是不可再分的单位体。

2、何谓四杆机构的“死点”？答：当机构运转时，若出现连杆与从动件共线时，此时γ=0，主动件通过连杆作用于从动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动，机构的这种传动角为零的位置称为死点。

试题1一、选择题（每空2分，共10分）1、平面机构中，从动件的运动规律取决于 D 。

A、从动件的尺寸B、机构组成情况C、原动件运动规律D、原动件运动规律和机构的组成情况2、一铰链四杆机构各杆长度分别为30mm ，60mm，80mm，100mm，当以30mm的杆为机架时，则该机构为 A 机构。

A、双摇杆B、双曲柄C、曲柄摇杆D、不能构成四杆机构3、凸轮机构中，当推杆运动规律采用 C 时，既无柔性冲击也无刚性冲击。

A、一次多项式运动规律B、二次多项式运动规律C、正弦加速运动规律D、余弦加速运动规律4、平面机构的平衡问题中，对“动不平衡”描述正确的是 B 。

A、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡B、动不平衡只有在转子运转的情况下才能表现出来C、静不平衡针对轴尺寸较小的转子（转子轴向宽度b与其直径D之比b/D<0.2）D、使动不平衡转子的质心与回转轴心重合可实现平衡5、渐开线齿轮齿廓形状决定于 D 。

A、模数B、分度圆上压力角C、齿数D、前3项二、填空题（每空2分，共20分）1、两构件通过面接触而构成的运动副称为低副。

2、作相对运动的三个构件的三个瞬心必在同一条直线上。

3、转动副的自锁条件是驱动力臂≤摩擦圆半径。

4、斜齿轮传动与直齿轮传动比较的主要优点：啮合性能好，重合度大，结构紧凑。

5、在周转轮系中，根据其自由度的数目进行分类：若其自由度为2，则称为差动轮系，若其自由度为1，则称其为行星轮系。

6、装有行星轮的构件称为行星架（转臂或系杆）。

7、棘轮机构的典型结构中的组成有：摇杆、棘爪、棘轮等。

三、简答题（15分）1、什么是构件？答：构件：机器中每一个独立的运动单元体称为一个构件；从运动角度讲是不可再分的单位体。

2、 何谓四杆机构的“死点”？ 答：当机构运转时，若出现连杆与从动件共线时，此时γ=0，主动件通过连杆作用于从动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动，机构的这种传动角为零的位置称为死点。

齐齐哈尔大学试卷考试科目：机械原理 试卷编号A适用对象：机械原理085-087本 使用学期：2009—2010—2 第 二 学期 课程编码：11202013 共 9 道大题 总分100分 共5 页考生须知：１） 姓名必须写在装订线左侧，其它位置一律作废。

２） 请先检查是否缺页，如缺页应向监考教师声明，否则后果由考生负责。

３） 答案一律写在答题纸上，可不抄题，但要标清题号。

４） 用兰色或黑色的钢笔、圆珠笔答题。

监考须知：请将两份题签放在上层随答题纸一起装订。

一、以下为填空题（每空1分，共16空１6分）1、划分机构的杆组时应先按 低 的杆组级别考虑，机构的级别按杆组中的_最高_级别确定。

2、计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的 理论 廓线；与滚子相包络的凸轮廓线称为 实际 廓线。

3、曲柄摇杆机构中，最小传动角发生的位置在曲柄与机架重叠和拉直时两者传动角小者的位置。

4、决定渐开线标准直齿圆柱齿轮尺寸的参数有z 、m 、a 、h a*、c*；写出用参数表示的齿轮尺寸公式：r =zm2；r b =r cos α；r a =r h m+a *；r f =r h c m-+()a **。

5、用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是刀具的齿顶线或齿顶圆超过了啮合线与轮坯基圆的切点。

6、齿条刀具与普通齿条的区别是具有刀刃的齿条且刀具齿顶高为()**h c m a +。

7、对于绕固定轴回转的构件，可以采用重新调整构件上各量的大小和分布的方法使构件上所有质量的惯性力形成平衡力系，达到回转构件的平衡。

若机构中存 在作往复运动或平面复合运动的构件应采用重新调整或分配整个机构的质量分布方法，方能使作用于机架上的总惯性力得到平衡。

8、设机器中的实际驱动力为P，在同样的工作阻力和不考虑摩擦时的理想驱动力为0P ，则机器效率的计算式是η=η=P P 0/。

9、齿式棘轮机构制动爪的作用是防止棘轮逆转。

二、判断题（ 10题、每题1分、共10分 ）1、两个渐开线直齿圆柱齿轮的齿数不同，但基圆直径相同，则它们一定可以用同一把齿轮铣刀加工。

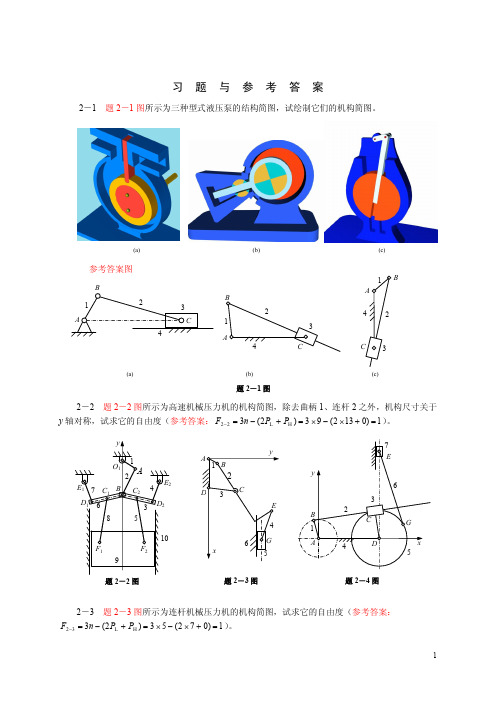

机械原理习题解答例3-1 绘制图4-2所示液压泵机构的机构运动简图。

解：该机构由机架1、原动件2和从动件3、4组成，共4个构件，属于平面四杆机构。

机构中构件1、2，构件2、3，构件4、1之间的相对运动为转动，即两构件间形成转动副，转动副中心分别位于A 、B 、C 点处；构件3、4之间的相对运动为移动，即两构件间形成移动副，移动副导路方向与构件3的中心线平行。

构件1的运动尺寸为A 、C 两点间距离，构件2的运动尺寸为A 、B 两点之间的距离，构件3从B 点出发，沿移动副导路方向与构件4在C 点形成移动副，构件4同时又在C 点与构件1形成转动副。

选择与各构件运动平面平行的平面作为绘制机构运动简图的视图平面。

选择比例尺l μ=0.001m/mm ，分别量出各构件的运动尺寸，绘出机构运动简图，并标明原动件及其转动方向，如图4-2所示。

例3-2 绘制图4-3所示简易冲床的机构运动简图。

解：图示机构中已标明原动件，构件6为机架，其余构件为从动件。

需要注意的是，在区分构件时应正确判断图中各构件都包括哪些部分，例如：构件3就包括两部分，如图所示。

该机构中构件1与机架以转动副连接，转动副中心位于固定轴的几何中心A 点处；构件2除与构件1形成回转中心位于C 点的转动副外，又与构件3形成移动副，移动副导路沿BC 方向；构件3也绕固定轴上一点B 转动，即构件3与机架形成的转动副位于B 点，同时图4-3 简易冲床机构l μ=0.001m/mm构件3与构件2形成移动副，又与构件4形成中心位于D 点的转动副；构件4与构件5形成中心位于E 点的转动副；构件5与机架6形成沿垂直方向的移动副。

该机构属于平面机构，因此选择与各构件运动平面平行的平面作为绘制机构运动简图的视图平面。

选择比例尺l μ=0.001m/mm ，量出各构件的运动尺寸，绘出机构运动简图，并标明原动件及其转动方向，如图4-3所示。

3-3 题4-３图为外科手术用剪刀。

9 1 3 568D 2D 1E 1 O 1BF 1A27 4E 2C 1 C 2F 210y 题 2－2图ABCDEG 1 236yx54 题 2－3图A1 24yxBDGE67 5C3题 2－4图习 题 与 参 考 答 案2－1 题 2－1 图所示为三种型式液压泵的结构简图，试绘制它们的机构简图。

2－2 题 2－2 图所示为高速机械压力机的机构简图，除去曲柄 1、连杆 2 之外，机构尺寸关于 y 轴对称，试求它的自由度（参考答案： 1 ) 0 13 2 (9 3 ) 2 ( 3 H L 2 2 = + ´ - ´ = + - = - PP n F ）。

2－3 题2－3 图所示为连杆机械压力机的机构简图，试求它的自由度（参考答案： 1 ) 0 7 2 ( 5 3) 2 ( 3 H L 3 2 = + ´ - ´ = + - = - P P n F ） 。

(a) (b) (c)题 2－1图4 1 23 B ACACB31 24ACB31 24参考答案图(a) (b)(c)题 2－6图312456O 1 O 3A BC D O 1123O 55x y67 B O 7O 3P O 2 4 题 2－5图2－4 题 2－4 图所示为齿轮连杆组合机构的机构简图，其中构件 2、5 组成齿轮齿条副，构件 2、3 组成移动副，试求它的自由度（参考答案： 1 ) 1 8 2 ( 6 3 ) 2 ( 3 H L 4 2 = + ´ - ´ = + - = - P P n F ） 。

2－5 题 2－5 图所示为齿轮连杆组合机构的机构简图，试求该机构的自由度（参考答案： 1 ) 1 8 2 (6 3 ) 2 ( 3 H L 5 2 = + ´ - ´ = + - = - P P n F ）。

2－6 题 2－6 图所示为凸轮连杆压力机的机构简图，试求它的自由度，将该机构中的高副用 低副代替，画出低代后的机构简图（参考答案： 1 ) 1 5 2 ( 4 3) 2 ( 3 H L 6 2 = + ´ - ´ = + - = - P P n F ） 。

机械原理试题及答案1.在如图所示的齿轮—凸轮轴系中，轴4 称为 ()A.零件B. 机构C. 构件D. 部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为()A. 转动副B. 移动副C. 球面副D. 螺旋副3.渐开线齿轮的齿廓曲线形状取决于()A. 分度圆B. 齿顶圆C. 齿根圆D. 基圆4.机构具有确定相对运动的条件是()A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为()A. 进行静强度计算B. 进行极限转速计算C. 进行疲劳寿命计算D. 进行热平衡计算6.柴油机曲轴中部的轴承应采用()A. 整体式滑动轴承B. 部分式滑动轴承C. 深沟球轴承D. 圆锥滚子轴承7.螺纹联接的自锁条件为()A. 螺纹升角≤当量摩擦角B. 螺纹升角 > 摩擦角C. 螺纹升角≥摩擦角D. 螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为()A. B.C. D.9.铰链四杆机构的死点位置发生在()A. 从动件与连杆共线位置B. 从动件与机架共线位置C. 主动件与连杆共线位置D. 主动件与机架共线位置10. 当轴的转速较低，且只承受较大的径向载荷时，宜选用()A. 深沟球轴承B. 推力球轴承C. 圆柱滚子轴承D. 圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是()A. 对称循环B. 脉动循环C. 恒定不变D. 非对称循环12. 在一般机械传动中，若需要采用带传动时，应优先选用()A. 圆型带传动B. 同步带传动C.V 型带传动D. 平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取()A. 最短杆B. 最短杆的相邻杆C. 最短杆的相对杆D. 任何一杆14. 若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用()A. 螺栓联接B. 双头螺柱联接C. 螺钉联接D. 紧定螺钉联接15. 在凸轮机构的从动件选用等速运动规律时，其从动件的运动()A. 将产生刚性冲击B. 将产生柔性冲击C. 没有冲击D. 既有刚性冲击又有柔性冲击16. 与标准直齿圆柱齿轮的复合齿轮形系数YFS 值有关的参数是()A. 工作齿宽bB. 模数 mC. 齿数 zD. 压力角α17. 齿轮传动中，轮齿齿面的疲劳点蚀经常发生在()A. 齿根部分B. 靠近节线处的齿根部分C. 齿顶部分D. 靠近节线处的齿顶部分18. 普通圆柱蜗杆传动的正确啮合条件是()A.mt1=ma2,αt1=αa2,γ=βB.ma1=mt2,αa1=αt2,γ=βC.mt1=ma2,αt1=αa2,γ=-βD.ma1=ma2,αa1=αt2,γ=-β（注：下标t 表示端面， a 表示轴向， 1 表示蜗杆、 2表示蜗轮）19. 下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是()A. 凸缘联轴器B. 齿式联轴器C. 万向联轴器D. 弹性柱销联轴器20. 带传动的主要失效形式是带的()A. 疲劳拉断和打滑B. 磨损和胶合C. 胶合和打滑D. 磨损和疲劳点蚀二、填空题 (本大题共 10 小题，每小题 1 分，共 10 分 )21. 在机构中采用虚约束的目的是为了改善机构的运动状况和________ 。

机械原理考试试卷题号一二三四五六七八九十总分得分签名一、选择题 : （以下各题中，只有一个答案是正确，请选正确答案。

每题 2 分，共20 分）1．一个转动副引入B个约束，一个移动副引入B个约束 ,而一个高副引入A个约束。

A ． 1B ． 2C． 32．在凸轮机构推杆常用运动规律中，A运动规律有刚性冲击，而 B 运动规律有柔性冲击。

A ．等速B．等加速等减速C．简谐3．设计滚子推杆盘形凸轮廓线时，其最小曲率半径ρC滚子半径 r时 ,凸轮的实际min T 廓线为一平滑曲线。

A ．等于B ．小于C．大于4．为了提高机构的传动性能，要求机构的最大压力角B许用压力角。

A ．等于B ．小于C．大于5．四杆机构已知a=c<b<d，且 b//d，当取 d 为机架时得到B。

A ．双曲柄机构B ．双摇杆机构C．曲柄摇杆机构6．有一斜齿轮和圆锥齿轮其齿数为Z，斜齿轮的螺旋角为，锥齿轮的圆锥角为，则它们的当量齿数Z v为 B。

A. Z vZcos Z v Z,B. Z v Z3Z v Z C．Z v Z3, Z v Z3 cos cos cos cos cos7．正变位齿轮与同样 m、 z、α的标准直齿圆柱齿轮比较，其齿顶圆齿厚将A。

A．增大 B ．减小C．不确定8．经过静平衡的回转件 C 动平衡的，而经过动平衡的回转件A的。

A ．一定是B ．一定不是C．不一定是9．在凸轮机构中，凸轮的基圆半径r b越大，则凸轮机构的压力角就B。

Ａ．越大Ｂ．越小Ｃ．不变110．为了减小飞轮的重量和尺寸，应将飞轮按装在机器的B。

A ．低速轴B．高速轴C．根据具体问题具体确定二、填空题：1.5 分，共 15分）（每题1. 蜗轮蜗杆传动的正确啮合条件是在主平面内蜗杆的轴向模数与压力角分别与蜗轮的端面模数和压力角相等。

2．渐开线齿廓的可分性是传动比只与齿数有关，与中心距无关。

3 机构具有确定运动的条件是自由度大于 0，且等于原动件的个数。

机械原理试题及答案解析试题答案解析（一）一．判断题（正确的填写“T”，错误的填写“F”）（20分）1、根据渐开线性质，基圆内无渐开线，所以渐开线齿轮的齿根圆必须设计比基圆大。

（ F ）2、对心的曲柄滑块机构，其行程速比系数K一定等于一。

（ T ）3、在平面机构中，一个高副引入二个约束。

（ F ）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（ T ）5、在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。

（ F ）6、滚子从动件盘形凸轮的实际轮廓曲线是理论轮廓曲线的等距曲线。

（ T ）7、在机械运动中，总是有摩擦力存在，因此，机械功总有一部分消耗在克服摩擦力上。

（ T ）8、任何机构的从动件系统的自由度都等于零。

（ T ）9、一对直齿轮啮合传动，模数越大，重合度也越大。

（ F ）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点位置。

（ F ）二、填空题。

（10分）1、机器周期性速度波动采用（飞轮）调节，非周期性速度波动采用（调速器）调节。

2、对心曲柄滑块机构的极位夹角等于（ 0 ）所以（没有）急回特性。

3、渐开线直齿圆柱齿轮的连续传动条件是（重合度大于或等于1 ）。

4、用标准齿条形刀具加工标准齿轮产生根切的原因是（齿条形刀具齿顶线超过极限啮合点N1 ）。

5、三角螺纹比矩形螺纹摩擦（大），故三角螺纹多应用（联接），矩形螺纹多用于（传递运动和动力）。

三、选择题（10分）1、齿轮渐开线在（）上的压力角最小。

A ）齿根圆；B）齿顶圆； C）分度圆； D）基圆。

2、静平衡的转子（① ）是动平衡的。

动平衡的转子（②）是静平衡的。

①A）一定； B）不一定； C）一定不。

②A）一定； B）不一定：C）一定不。

3、满足正确啮合传动的一对直齿圆柱齿轮，当传动比不等于一时，他们的渐开线齿形是（）。

A）相同的； B）不相同的。

4、对于转速很高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用（）的运动规律。

试题1一、选择题（每空2分，共10分）1、平面机构中，从动件的运动规律取决于 D 。

A、从动件的尺寸B、机构组成情况C、原动件运动规律D、原动件运动规律和机构的组成情况2、一铰链四杆机构各杆长度分别为30mm ，60mm，80mm，100mm，当以30mm的杆为机架时，则该机构为 A 机构。

A、双摇杆B、双曲柄C、曲柄摇杆D、不能构成四杆机构3、凸轮机构中，当推杆运动规律采用 C 时，既无柔性冲击也无刚性冲击。

A、一次多项式运动规律B、二次多项式运动规律C、正弦加速运动规律D、余弦加速运动规律4、平面机构的平衡问题中，对“动不平衡”描述正确的是 B 。

A、只要在一个平衡面内增加或出去一个平衡质量即可获得平衡B、动不平衡只有在转子运转的情况下才能表现出来C、静不平衡针对轴尺寸较小的转子（转子轴向宽度b与其直径D之比b/D<0.2）D、使动不平衡转子的质心与回转轴心重合可实现平衡5、渐开线齿轮齿廓形状决定于 D 。

A、模数B、分度圆上压力角C、齿数D、前3项二、填空题（每空2分，共20分）1、两构件通过面接触而构成的运动副称为低副。

2、作相对运动的三个构件的三个瞬心必在同一条直线上。

3、转动副的自锁条件是驱动力臂≤摩擦圆半径。

4、斜齿轮传动与直齿轮传动比较的主要优点：啮合性能好，重合度大，结构紧凑。

5、在周转轮系中，根据其自由度的数目进行分类：若其自由度为2，则称为差动轮系，若其自由度为1，则称其为行星轮系。

6、装有行星轮的构件称为行星架（转臂或系杆）。

7、棘轮机构的典型结构中的组成有：摇杆、棘爪、棘轮等。

三、简答题（15分）1、什么是构件？答：构件：机器中每一个独立的运动单元体称为一个构件；从运动角度讲是不可再分的单位体。

2、 何谓四杆机构的“死点”？ 答：当机构运转时，若出现连杆与从动件共线时，此时γ=0，主动件通过连杆作用于从动件上的力将通过其回转中心，从而使驱动从动件的有效分力为零，从动件就不能运动，机构的这种传动角为零的位置称为死点。

机械原理试卷及答案大学学年第二学期考试卷(B卷) 课程名称: 机械原理课程类别: 必修考试方式: 闭卷注意事项:1、本试卷满分100分。

2、考试时间 120分钟。

题号一二三四五六七八得分得分评阅人一、单项选择题(在每小题的四个备选答案中，选出一个正确得分答案，并将正确答案的选项填在题后的括号内。

每小题2分，共10题，总分为20分)1. 机器中的运动单元称为 ( B )A、零件B、构件C、部件D、组件 2. 当两个构件以纯转动副相联，瞬心就在其 (A ) A. 转动副中心处 B. 垂直于导路的无穷远处C. 接触点处D. 过接触点处两高副元素的公法线上 3. 当机构出现死点时，其传动角为 ( A )A. 0?B. 30?C. 45?D. 90?4. 两构件组成低副，则其接触形式为 ( C ) A、点或线接触 B、点或面接触C、面接触D、线或面接触5. 齿轮不发生根切现象的最少齿数为 ( D )A. 14B. 15C. 16D. 17 系(部): 专业班级: 姓名: 学号:6. 在平面机构中，每增加一个高副将引入约束数目为 ( B ) 装订线内不要答题A、0个B、1个C、2个D、3个共17页第 1 页7. 行星轮系的自由度为 ( B )A. 0B. 1C. 2D. 38. 凸轮机构的从动件选用等速运动规律时，其从动件的运动 ( C ) A、将产生柔性冲击 B、既有刚性冲击又有柔性冲击 C、将产生刚性冲击 D、没有冲击9. 当某一个力与其作用点的速度方向反或成钝角时，其功为 ( B ) A. 驱动功 B. 负功C. 阻抗功D.损失功10. 自行车后轴上的超越离合器是 ( C ) A、槽轮机构 B、凸轮机构C、棘轮机构D、曲柄滑块机构二、填空题(每小题2分，共10题，总分为20分)得分1、铰链四连杆机构当最短杆与最长杆长度之和__大于_____其它两杆长度之和时，则一定是双摇杆机构。

2、机构中的构件数目为6时，则其瞬心总数目为___15____。

机械原理（课程名）期末考试试卷（A 卷）（闭卷）一、填空选择题（共18分） 1、 （2分）对于绕固定轴回转的构件，可以采用的方法使构件上所有质量的惯性力 形成平衡力系，达到回转构件的平衡。

2、 （2分）渐开线圆锥齿轮的齿廓曲线是，设计时用上的渐开线来近似地代替它。

3、 （2分）斜齿圆柱齿轮的重合度将随着和的增大而增大。

1在驱动力矩M d作用下等速运 的R 21应是图中所示的作用线。

7、（3分）下图两对蜗杆传动中，a 图蜗轮的转向为。

b 图蜗杆的螺旋方向为转，Q为载荷，图中半 为摩擦圆，则轴承2作用到轴颈1上的全4) D ； 5) E行4、（4分）在图示a 、b 、c 三根曲轴中，已知 吋 1 m 2r2 m 3r3 m 4r4，并作轴向等间隔布置，且都在曲轴的同一含轴平面内，则其中轴已达静平衡，轴已达动、（10分）试求图示机构的自由度，进行高副低代和结构分析，并判别机构级（1）根据两个矢量多边形所示的矢量关系，标出多边形各杆所代表的矢量，并列 出相应的矢量方程；⑵ 求出构件2上速度为零的点以及加速度为零的点。

1AD 50mm（1） 问该机构是否有曲柄，如有，指明哪个构件是曲柄；（2） 该机构是否有摇杆，如有，用作图法求出摇杆的摆角范围； （3 ）以AB 杆为主动件时，该机构有无急回性？用作图法求出其极位（请将所有答案图示为一铰链四杆机构的运动简图、四、（12分）在图1AB 25mm1BC 55mm lcD 40mm夹角，并计算行程速度变化系数K；确定机构的max和min。

10分)如图所示，用一个偏心圆盘作凸轮，绕A轴转动，该圆盘的几何中心在0点。

(1)为减小从动件在推程中的压力角，试确定凸轮的合理转向；(2)该图是按比例画出的，试在该图上确定凸轮从图示位置转过90时的机构压力角，并注明构成角的两矢量(如v、F n或n-等)的物理含义，并标出从动件位移量s。

六、(16分)在图示行星轮系中，已知：44各轮的模数m=4mm行星轮轴线与中心轮轴线之(1)指出1、2轮的传动类型，(2)按不发生根切的条件定出(3)计算1、2两轮的齿顶圆半径Q, r 并说明理由；X1,X2的大小;五分)图示为卷扬机传动机构简图，已知各轮齿数： Z 18,22 19,Z 3 39,Z 3，35,乙 130,乙，18,乙 30,2678,试计算确定:(1) 传动比瓜？(2) 当 n-i 500 r/min 时，n 6(4)指出3、4两轮的传动类型，并说明理由七、(12:并确定转动方向。

第一章机构的组成和结构1-1 试画出图示平面机构的运动简图，并计算其自由度。

F＝3×3－2×4＝1 F＝3×3－2×4＝1F＝3×3－2×4＝1 F＝3×3－2×4＝11-2 计算图示平面机构的自由度。

将其中高副化为低副。

确定机构所含杆组的数目和级别，以及机构的级别。

（机构中的原动件用圆弧箭头表示。

）F＝3×7－2×10＝1 F＝3×7－2×10＝1含3个Ⅱ级杆组：6-7，4-5，2-3。

含3个Ⅱ级杆组：6-7，4-5，2-3。

该机构为Ⅱ级机构构件2、3、4连接处为复合铰链。

该机构为Ⅱ级机构F＝3×4－2×5－1＝1 F＝3×3－2×3－2＝1F＝3×5－2×7＝1（高副低代后） F＝3×5－2×7＝1（高副低代后）含1个Ⅲ级杆组：2-3-4-5。

含2个Ⅱ级杆组： 4-5，2-3。

该机构为Ⅲ级机构构件2、3、4连接处为复合铰链。

该机构为Ⅱ级机构F＝3×8－2×11－1＝1 F＝3×6－2×8－1＝1F＝3×9－2×13＝1（高副低代后）F＝3×7－2×10＝1（高副低代后）含4个Ⅱ级杆组：8-6，5-7，4-3，2-11。

含1个Ⅱ级杆组6-7。

该机构为Ⅱ级机构含1个Ⅲ级杆组2-3-4-5。

第二章 连 杆 机 构2-1 在左下图所示凸轮机构中，已知r = 50mm ，l OA =22mm ，l AC =80mm,︒=901ϕ，凸轮1的等角速度ω1=10rad/s ，逆时针方向转动。

试用瞬心法求从动件2的角速度ω2。

解：如右图，先观察得出瞬心P 13和P 23为两个铰链中心。

再求瞬心P 12：根据三心定理，P 12应在P 13与P 23的连线上，另外根据瞬心法，P 12应在过B 点垂直于构件2的直线上，过B 点和凸轮中心O 作直线并延长，与P 13、P 23连线的交点即为P 12。

机械原理本科试题及答案一、选择题（每题2分，共20分）1. 机械运动的基本原理是（）。

A. 牛顿第一定律B. 牛顿第二定律C. 牛顿第三定律D. 能量守恒定律2. 在机械设计中，轴承的主要作用是（）。

A. 传递动力B. 减少摩擦C. 承受载荷D. 储存能量3. 以下哪个不是机械传动的类型？（）A. 齿轮传动B. 链传动C. 带传动D. 液压传动4. 机械系统中的自由度是指（）。

A. 可以独立控制的运动参数数量B. 系统中的零件数量C. 系统中的力的数量D. 系统中的约束数量5. 机械振动的固有频率是由（）决定的。

A. 外部激励B. 系统的质量C. 系统的刚度D. 系统的质量与刚度的比值6. 机械系统中的阻尼是用来（）。

A. 增加振动B. 减少振动C. 改变振动频率D. 改变振动幅度7. 机械效率是指（）。

A. 有用功与总功的比值B. 总功与有用功的比值C. 总功与输入功的比值D. 输入功与有用功的比值8. 以下哪个不是机械零件的失效形式？（）A. 疲劳B. 磨损C. 腐蚀D. 过载9. 机械零件的强度计算通常考虑的是（）。

A. 静载荷B. 动载荷C. 热载荷D. 所有载荷10. 机械设计中，材料选择的主要依据是（）。

A. 成本B. 外观C. 力学性能D. 可加工性二、填空题（每题2分，共20分）1. 机械运动的三要素包括速度、______和加速度。

2. 机械运动的类型可以分为平动和______。

3. 机械传动效率的高低主要取决于传动过程中的______。

4. 机械系统中，增加阻尼可以______系统的振动。

5. 机械零件的疲劳破坏通常发生在零件的______处。

6. 机械设计中，材料的______是选择材料的重要依据之一。

7. 机械零件的强度计算通常需要考虑零件在______状态下的工作情况。

8. 机械系统中，自由度的数量决定了系统的______。

9. 机械零件的失效形式包括疲劳、磨损、______和过载。

装订线机械原理 试题 A 卷2010 ～ 2011 学年 第 1 学期年 级 2008 本□、专□ 科 份 数 拟题人 审核人一、 填空题 （将正确的答案填在题中横线上方空格处）（每空1分，共14分）1．平面机构中若引入一个高副将带来 1 约束，引入一个低副将引入 2 约束。

2.渐开线直齿圆柱齿轮传动的正确啮合条件是 模数相等 、 压力角相等 。

3.平面五杆机构共有 10 速度瞬心，其中 4 个是绝对瞬心。

4.刚性转子的静平衡的力学条件 偏心质量产生的惯性力矢量和为零，动平衡的力学条件 偏心质量产生的惯性力以及偏心质量产生的惯性力矢量和均为零 。

5.机械周期性速度波动的调节方法是 添加飞轮 ，非周期性速度波动的调节方法是 加调速器 。

6.在凸轮机构中，推杆做等速运动时会产生 刚性 冲击，推杆作等加速等减速时会产生 柔性 冲击。

7．凸轮的基圆半径越大，其压力角 越小 ，而推杆的滚子半径越大，则机构越容易发生 失真 现象。

二、选择题（在每个小题的备选答案中选出一个正确答案） （每小题2分，共14分） 1. 速度和加速度影像原理只适用于 D 上。

A ．整个机构 B. 主动件 C. 相邻两构件 D. 同一构件 2. 从机械效率的观点看，机构发生自锁是由于 C 。

A. 驱动力太小 B. 生产阻力太大 C. 效率小于等于零 D. 效率大于零3. 对于刚性转子作动平衡实验，至少应选择 B 平衡基面来配重。

A. 1B. 2C. 3D. 44. 平面四杆机构若存在急回运动，则行程速比系数 A 。

A. K>1 B. K =1 C. K<1 D. K=05. 渐开线斜齿轮的标准参数在 B 。

A. 端面 B. 法面 C. 轴剖面6．机器的最大转速为1010rpm, 最小转速为990rpm ，则其速度不均匀系数为 D 。

A ．0.1B ．0.2 C. 0.01 D. 0.02 7．齿轮的渐开线形状取决于它的C 直径。

机械原理试卷合集（含参考答案）《机械原理试卷参考答案》（№1）一、填空题：（30分）1．机构中的速度瞬心是两构件上（相对速度）为零的重合点，它用于平面机构（速度）分析。

2．下列机构中，若给定各杆长度，以最长杆为连架杆时，第一组为（双摇杆机构）机构；第二组为（曲柄摇杆机构）机构。

ba c(1) a = 250 b = 200 c = 80 d = 100；(2) a = 90 b = 200 c = 210 d = 100 。

3.机构和零件不同，构件是（运动的单元），而零件是（制造的单元）。

4．凸轮的基圆半径越小，则机构尺寸（越大）但过于小的基圆半径会导致压力角（增大）。

5．用齿条型刀具范成法切制渐开线齿轮时，为使标准齿轮不发生根切，应使刀具的（齿顶线不超过极限啮合点）。

6．当要求凸轮机构从动件的运动没有冲击时，应选用（摆线运动）规律。

7．间歇凸轮机构是将（主动轮的连续转动）转化为（从动转盘的间歇）的运动。

8．刚性转子的平衡中，当转子的质量分布不在一个平面内时，应采用（动平衡）方法平衡。

其平衡条件为（∑M = O ；∑F = 0 ）。

1．9．机械的等效动力学模型的建立，其等效原则是：等效构件所具有的动能应（等于整个系统的总动能）。

等效力、等效力矩所作的功或瞬时功率应（等于整个系统的所有力，所有力矩所作的功或所产生的功率之和）。

10．平面机构结构分析中，基本杆组的结构公式是（3n = 2P L）。

而动态静力分析中，静定条件是（3n = 2P L）。

一、选择题：（20分）1．渐开线齿轮齿条啮合时，若齿条相对齿轮作远离圆心的平移，其啮合角（B）。

A)增大； B)不变； C)减少。

2．为保证一对渐开线齿轮可靠地连续传动，应便实际啮合线长度（C）基圆齿距。

A)等于； B)小于； C)大于。

3．高副低代中的虚拟构件的自由度为（A）。

A) -1； B) +1 ； C) 0 ；4．压力角是在不考虑摩擦情况下，作用力与作用点的（B）方向的夹角。
