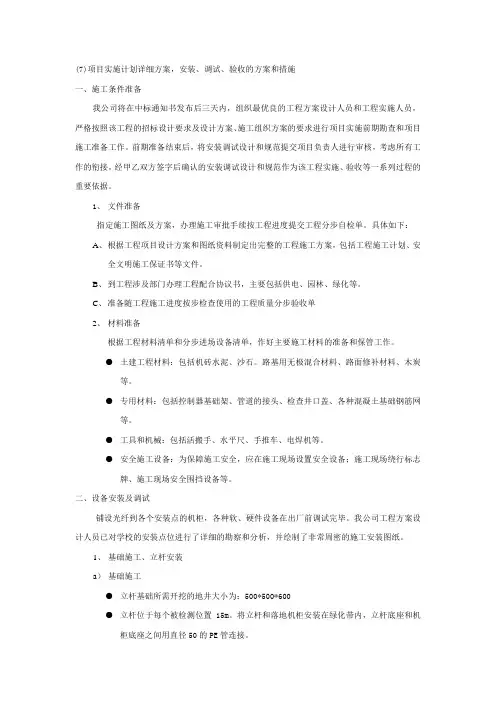

(7)项目实施计划详细方案，安装、调试、验收的方案和措施一、施工条件准备我公司将在中标通知书发布后三天内，组织最优良的工程方案设计人员和工程实施人员，严格按照该工程的招标设计要求及设计方案、施工组织方案的要求进行项目实施前期勘查和项目施工准备工作。
前期准备结束后，将安装调试设计和规范提交项目负责人进行审核，考虑所有工作的衔接，经甲乙双方签字后确认的安装调试设计和规范作为该工程实施、验收等一系列过程的重要依据。
1、文件准备指定施工图纸及方案，办理施工审批手续按工程进度提交工程分步自检单。
具体如下：A、根据工程项目设计方案和图纸资料制定出完整的工程施工方案，包括工程施工计划、安全文明施工保证书等文件。
B、到工程涉及部门办理工程配合协议书，主要包括供电、园林、绿化等。
C、准备随工程施工进度按步检查使用的工程质量分步验收单2、材料准备根据工程材料清单和分步进场设备清单，作好主要施工材料的准备和保管工作。
●土建工程材料：包括机砖水泥、沙石。
路基用无极混合材料、路面修补材料、木炭等。
●专用材料：包括控制器基础架、管道的接头、检查井口盖、各种混凝土基础钢筋网等。
●工具和机械：包括活搬手、水平尺、手推车、电焊机等。
●安全施工设备：为保障施工安全，应在施工现场设置安全设备；施工现场绕行标志牌、施工现场安全围挡设备等。
二、设备安装及调试铺设光纤到各个安装点的机柜，各种软、硬件设备在出厂前调试完毕。
我公司工程方案设计人员已对学校的安装点位进行了详细的勘察和分析，并绘制了非常周密的施工安装图纸。
1、基础施工、立杆安装a）基础施工●立杆基础所需开挖的地井大小为：500*500*600●立杆位于每个被检测位置15m。
将立杆和落地机柜安装在绿化带内，立杆底座和机柜底座之间用直径50的PE管连接。
●地笼用不少于6根的钢筋焊接而成，上部车好螺纹，并配螺帽。
底座法兰不小于16mm*400mm*400mm●在回填土时，立杆基础落地式基础旁0.8-1m处，应将镀锌角钢打入地下，深度1.5m。
●预埋基础时防止碰坏螺纹，可采用胶带缠绕；基础安装时上平面用水平尺校平。
b）穿线、埋管破路施工时必须得到有关部门的许可，得到地下隐蔽管道网的图纸和相关资料，做好道路施工的安全警示措施和紧急备案，方可施工。
工程施工必须符合国家和地方的相关规定和规范。
请遵循以下规定：●在开挖路面时必须注意地下管网，不得破坏或擅自修改已建工程。
●注意道路施工的安全防护措施，劳保用品穿戴不齐者不得进入施工现场。
道路施工时必须安放相关道路交通警示标志。
●坡路线路宜短直、施工和维修方便。
●所破路面尽量避开人行道，尽量减少破路面积；有预留穿线管的路段就使用预留管。
●开挖管道深度要求大于0.6m以上，埋管0.5m以上；开挖深度宜小于0.5m。
●过马路路面铺设直径50的金属钢管，在中间穿直径32的PE管。
在保证距离最短和操作规范的前提下，要求管道横平竖直，连接出必须粘接紧密。
●所挖路面做回填处理时，第一层用细沙软土填充，其上再用沙石沉淀，路表部分使用C30的混凝土恢复。
●破坏绿化带时，先规划准备破除的线路，尽量使距离最短，破除面积最小。
将破除带内的植物移开后，方可进行施工。
在恢复时，将移动的植物还原，适当浇水。
在施工时必须遵守下列规定：●线路应避开易受机械作用或化学腐蚀的路段，减少与其他管线等障碍物的交叉。
●布线使用的非金属管材、线槽及其附件必须采用不燃或阻燃性材料。
●穿线用的线缆最好使用整根的线缆，在线缆的两端做好标记，对线缆的规格做好记录。
●穿线管内的导线或电缆的总面积不应超过管内横截面积的2/3。
●不同系统、不同电压等级的导线，不应穿在同一管道或同一线槽的槽孔内。
●在一般情况下，穿管的导线不应有接头或扭结。
如有特殊情况，导线接头必须使用焊接，且做好记录。
●网线的接头制作方式必须按规定方式连接，且传输距离不得大于100m。
●导线敷设后，对每个线路的导线用兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ,探测器传输线路宜选用不同颜色的绝缘导线，同一工程中相同线路的绝缘导线颜色应一致，接线端应有标志标号。
光纤敷设施工1）光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。
2）按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设，3）为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。
4）光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。
子孔在人手孔中的余长应露出管孔15cm左右。
5）手孔内子管与塑料纺织网管接口用PVC胶带缠扎，以避免泥沙渗入。
6）光缆在人（手）孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。
7）光缆出管孔15cm以内不应作弯曲处理。
8）每个手孔内及机房光缆和ODF架上均采用塑料标志牌以示区c）立杆制作、安装1、立杆制作：主体为4米锥型防锈热镀锌喷塑管。
2、立杆安装：把制作好的立杆运往现场，将杆上所有设备的线缆敷设到位，安装立杆应垂直，拧紧螺母保持立杆垂直，地基灌注水泥，在七天后方可使用。
3、在立杆0.4m处设置一个110*200mm的检修口，用管子沿立杆内壁从设备箱引到检修口内，便于光纤、电源线的穿引。
d）设备箱的安装设备箱规格为400*300*150mm，机箱采用2mm优质不锈钢板，热镀锌喷塑。
设备箱安装在立杆2.5米高处，前端摄像机的电源、光纤收发器等辅助设备都安装在设备箱内。
2、摄像机的安装2.1摄像机的安装前的调试1）将摄像机逐个通电进行测试盒粗调，在摄像机正常工作状态后，方可安装；2）检查摄像机底座与支架的安装尺寸。
在搬动、架设摄像机的过程中，不得打开镜头盖。
在高压带电设备附近架设时，应根据带电设备的要求，确定安全距离，摄像装备安装应牢靠、稳固。
从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的调节。
2.2摄像机的安装方法第一步拿出支架，准备好工具和零件：涨塞、螺丝、改锥、小锤、电钻等必要工具；按事先确定的安装位置，检查好涨塞和自攻螺丝的大小型号，试一试支架螺丝和摄像机底座的螺口是否合适，预埋的管线接口是否处理好，测试电缆是否畅通，就绪后进入安装程序。
第二步拿出摄像机，按照事先确定的摄像机镜头型号和规格，仔细装上镜头（红外一体式摄像机不需安装镜头），注意不要用手碰镜头和CCD(图中标注部分），确认固定牢固后，接通电源，连通主机或现场使用监视器、小型电视机等调整好光圈焦距。
第三步拿出支架、涨塞、螺丝、改锥、小锤、电钻等工具，按照事先确定的位置，装好支架。
检查牢固后，将摄像机按照约定的方向装上；第四步如果需要安装护罩，在第二步后，直接从这里开始安装护罩。
1、打开护罩上盖板和后挡板；2、抽出固定金属片，将摄像机固定好；3、将电源适配器装入护罩内；4、复位上盖板和后挡板，理顺电缆，固定好，装到支架上。
第五步把焊接好的视频电缆BNC插头插入视频电缆的插座内，确认固定牢固。
第六步将电源适配器的电源输出插头插入监控摄像机的电源插口，并确认牢固度。
第七步把电缆的另一头接入控制主机或监视器(电视机)，确保牢固。
第八步接通监控主机和摄像机电源，通过监视器调整摄像机角度到预定范围2.3系统调试2.3.1调试前准备检查本系统接线、电源、设备就位、接地、测试表格等。
用对线工具检查各种设备、器件之间线路连接正确性，并做好测试记录。
2.3.2单体调试检查摄像机开通、关断工作，云台操作和防护罩动作的正确性，检查画面分割器切换动作正确性，能够进行独立单项调试的设备、部件的调试、测试在设备安装前进行。
如：摄像机的电气性能调试、配合镜头的调整、球机转角限位的测定和调试等。
2.3.3系统调试按调试设备的功能或作用和所在部位或区域划分。
传输系统的每条线路都进行通、断、短路测试并做好标记。
2.3.4系统联调首先检查供电电源的正确性，然后检查信号线路的连接正确性、极性正确性、对应关系正确性。
系统进入工作状态后，把全部摄像机的图像浏览一遍，再逐台对摄像对的上下左右角度、镜头聚焦和光圈仔细调整，球机调试还应摇动操作杆，使球机对应的转动，再调节镜头，把摄像机的图像显示在各监视器上，检查监视器的工作状态。
把全部摄像机分组显示在所有监视器上，观察图像切换情况。
三验收方案一、文档验收文档主要包括：验收申请书、完工报告、项目总结、隐蔽工程随工验收单、工程竣工图、点位路由图、线槽管道布线图、系统操作说明书、设备器材一览表、试运行记录、设备报验资料等工程所有施工文档；上述文档由分集成商在验收前提供。
二、机房验收1、设备材料的验收要求A.器材验收一般要求1)工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或者与设计不符者不得在工程中使用。
2)经检验的器材应做好记录，不符合的器材应立即更换。
3)工程中使用的线缆、器材应与订货合同或者封存的产品在规格、型号、等级上相符。
4)备品、备件及各类资料应齐全。
B.缆线的验收要求1)工程使用的对绞电缆形式、规格应符合设计的规定和合同要求。
2)电缆所附标志、标签内容应齐全、清晰。
3)电缆外护套完整无损，电缆应附有出厂质量检验合格证。
电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100M长度，加上工程所选用的接插件进行抽样测试，并做测试记录。
4)接插件的检验要求◆配线模块和信息插座及其他接插件的部件应完整，检查塑料材质是否满足设计要求。
◆保安单元过压、过流保护各项指标应符合有关规定。
5)使用配线设备应符合的规定◆电缆交接设备的型式、规格应符合设计要求。
◆电缆交接设备的编排及标志名称与设计相符。
各类标志名称应统一，标志位置应正确、清晰。
2、配线A.干线与电源盘、柜应采用压接端子连接。
B.电子计算机机房内的电源线、信号线和通信线应分别铺设,排列整齐, 捆扎固定, 长度留有余量。
C.电源相线、中性线、保护接地线、直流工作地线、各种信号线和通讯线的颜色应各不相同, 并按设计要求编号。
D.电缆电线连接应可靠, 不得有扭绞、压扁和保护层断裂等现象。
3、设备安装的验收标准A.监控台和电视墙1)电视墙应安装在室内有利于监视的位置，使监视器不要面向窗户，避免阳光射入，而且与墙之间留有适当的操作，检修空间。
2)操作台安装，布置严格安装控制室平面布置图进行，需保证横平数直，美观，固定牢固。
3)操作台安装后，进行录像机、监示器、矩阵等中心设备安装，重点为固定牢固、美观。
4)全部设备安装后，配接线应准确、整齐、连接可靠，对墙、台体进行可靠接地。
B.机柜、机架安装要求1)机柜、机架安装完毕后，垂直偏差应不大于3mm。
机柜、机架安装位置应符合设计要求。
2)机柜、机架上的各种零件不得脱落和碰坏，漆面如有脱落应予以补漆，各种标志应完整、清晰。
