晶体加工讲座第二讲晶体的切割和研磨_张心德

晶体工作总结晶体工作是一项重要的技术工作，它涉及到晶体的生长、加工、测试和应用等多个方面。

在过去的一段时间里，我有幸参与了晶体工作，并在这个过程中积累了一些经验和体会。

在这里，我将对晶体工作进行总结，分享我的心得体会。

首先，晶体的生长是晶体工作中的第一步。

在这个过程中，我们需要掌握一些基本的生长技术，比如熔融法、气相法、溶液法等。

同时，还需要注意控制生长条件，以获得高质量的晶体。

在实际工作中，我发现了一些常见的生长问题，比如晶体表面的缺陷、晶体结构的不稳定等，这些问题都需要我们及时解决，以保证晶体的质量。

其次，晶体的加工也是晶体工作中的重要环节。

在这个过程中，我们需要使用一些加工设备，比如切割机、研磨机等，对晶体进行切割、研磨等加工操作。

同时，还需要注意保护晶体表面，避免因加工操作导致表面损伤。

在实际工作中，我发现了一些加工问题，比如加工过程中晶体表面的微裂纹、加工后晶体的表面粗糙度等，这些问题都需要我们注意和改进。

另外，晶体的测试也是晶体工作中的重要环节。

在这个过程中，我们需要使用一些测试设备，比如光谱仪、激光器等，对晶体进行光学、电学等性能测试。

同时，还需要注意测试条件的控制，以获得准确的测试结果。

在实际工作中，我发现了一些测试问题，比如测试设备的故障、测试条件的不稳定等，这些问题都需要我们及时解决，以保证测试结果的准确性。

最后，晶体的应用也是晶体工作中的重要环节。

在这个过程中，我们需要将晶体应用到一些实际的工程项目中，比如激光器、光纤通信等。

在实际工作中，我发现了一些应用问题，比如晶体的稳定性、晶体的耐久性等，这些问题都需要我们不断改进，以提高晶体的应用性能。

总的来说，晶体工作是一项复杂而重要的工作，它涉及到多个方面的技术和知识。

在这个过程中，我们需要不断学习和改进，以提高晶体的质量和性能。

希望我在晶体工作中的经验和体会能对大家有所帮助，也希望大家能够在晶体工作中取得更好的成绩。

晶体加工工艺总结（德清华瑞光学）晶体加工1、方解石：光轴面抛光后不能用白胶布保护，必需用黑胶布。

光轴面B=Ⅲ，用玻璃盘细磨，细磨光圈半个左右。

抛光：用绸布（真丝布）绑在抛光好的平玻璃板上，一定要平，然后用704粘合剂均匀地涂在绸布上，未干时放在平玻璃板上轻轻磨一下，然后等完全干透。

2、白宝石、红宝石：要求B=Ⅳ，θ=1′，N=1，ΔN=1/2。

一般用钢盘加研磨膏抛光，钢盘一定要改好。

如果B要求较高，可用特殊胶盘。

细磨一定要好。

3、磁光（旋光）晶体：YIG、GGG。

细磨一定用碳化硼280#，20#，抛光先用宝石粉W2.5抛亮后，再用刚玉微粉W1.5抛，用水晶作垫子。

4、BBO，微潮，磨砂用302#、302.5#。

在铁盘或玻璃盘上磨。

抛光用CeO2可抛好。

晶体易开裂，加工时及加工前后均应注意保持恒温。

并要求选取无包裹的纯单晶加工，有方向要求。

BBO晶体较软，易划伤，抛光面不可与任合物擦拭。

BBO晶体易潮解，抛光后置于红外灯下烘干，然后置于密封干燥的容器中保存。

5、氟化钙（CaF2）B=Ⅲ，可用CeO2抛好。

用302#、303#磨砂，用宝石粉抛亮后，改用钻石粉水溶液抛光圈和道子。

用宝石粉W1抛光很快，然后用W0.5 抛光圈和道子。

用聚胺树脂作抛光模范，也可用宝石粉抛亮后用氧化铬抛光，胶盘用软胶盘，工件最好抛高光圈，但不必高太多。

6、LBO材料硬度与K9相似，点胶上盘，如封蜡可用电烙铁直接封，研磨、抛光同K9玻璃相似，用CeO2抛光。

7、氟锂锶锂：软晶体、易坏，B=Ⅱ，上盘用红外灯慢慢加热。

在清洗时不可多擦表面，否则易出道子。

用氟化锂做保护片，W1.５刚玉粉抛亮后改用Ｗ０.５钻石微粉水溶液抛光。

用CeO2抛光也可抛好。

（５００目）8、KTP晶体：硬度和ＺＦ相差不多，用ＺＦ做保护片，进行抛光。

ＫＤ＊Ｐ、ＫＴ＊Ｐ，用软胶盘（一般用特殊配制的胶盘），也可用１＃（天较冷）２＃（天较热）号胶盘，抛光后用洗砂倒边。

晶粒度实验的体会
晶粒度实验是材料科学中常见的一种实验方法，通过测量材料中晶粒的大小以及晶界的形态，可以了解材料的微观结构，从而对材料的性能进行分析和预测。

在我的研究工作中，我也进行了晶粒度实验，并从中获取到了一些有意义的结果和体会。

进行晶粒度实验需要制备样品。

在我的实验中，我选用了一种金属材料，将其切割成小块并进行打磨，使其表面光滑均匀。

然后，我对样品进行了热处理，使其在高温下形成晶粒较大的结构。

接下来，我对样品进行了金相显微镜观察，并使用图像处理软件对图像进行了处理，以便精确测量每个晶粒的大小和晶界的形态。

通过实验，我发现晶粒度对材料的性能有着很大的影响。

晶粒较大的材料具有较高的韧性和延展性，而晶粒较小的材料则具有较高的硬度和强度。

此外，晶界的形态也会对材料的性能产生影响。

如果晶界呈现出连续的曲线形状，则材料的韧性和延展性会更好，而如果晶界呈现出角状，则材料的强度和硬度会更高。

在实验中，我也遇到了一些问题。

例如，样品的制备和处理过程需要非常精细和耐心，否则会影响实验结果的准确性。

此外，测量晶粒大小的方法也需要选择适当，以确保测量结果的可靠性。

在我的实验中，我选择了线性拟合法进行晶粒大小的测量，这种方法可以减小测量误差，提高实验结果的可信度。

总的来说，晶粒度实验是一种非常有用的实验方法，可以为材料科学的研究工作提供重要的参考和支持。

通过实验，我们可以深入了解材料的微观结构和性能，为材料的设计和优化提供有力的依据。

在今后的研究工作中，我也将继续运用晶粒度实验的方法，深入探究材料的微观结构和性能特征。

晶体加工工艺总结（德清华瑞光学）晶体加工1、方解石：光轴面抛光后不能用白胶布保护，必需用黑胶布。

光轴面B=Ⅲ，用玻璃盘细磨，细磨光圈半个左右。

抛光：用绸布（真丝布）绑在抛光好的平玻璃板上，一定要平，然后用704粘合剂均匀地涂在绸布上，未干时放在平玻璃板上轻轻磨一下，然后等完全干透。

2、白宝石、红宝石：要求B=Ⅳ，θ=1′，N=1，ΔN=1/2。

一般用钢盘加研磨膏抛光，钢盘一定要改好。

如果B要求较高，可用特殊胶盘。

细磨一定要好。

3、磁光（旋光）晶体：YIG、GGG。

细磨一定用碳化硼280#，20#，抛光先用宝石粉W2.5抛亮后，再用刚玉微粉W1.5抛，用水晶作垫子。

4、BBO，微潮，磨砂用302#、302.5#。

在铁盘或玻璃盘上磨。

抛光用CeO2可抛好。

晶体易开裂，加工时及加工前后均应注意保持恒温。

并要求选取无包裹的纯单晶加工，有方向要求。

BBO晶体较软，易划伤，抛光面不可与任合物擦拭。

BBO晶体易潮解，抛光后置于红外灯下烘干，然后置于密封干燥的容器中保存。

5、氟化钙（CaF2）B=Ⅲ，可用CeO2抛好。

用302#、303#磨砂，用宝石粉抛亮后，改用钻石粉水溶液抛光圈和道子。

用宝石粉W1抛光很快，然后用W0.5 抛光圈和道子。

用聚胺树脂作抛光模范，也可用宝石粉抛亮后用氧化铬抛光，胶盘用软胶盘，工件最好抛高光圈，但不必高太多。

6、LBO材料硬度与K9相似，点胶上盘，如封蜡可用电烙铁直接封，研磨、抛光同K9玻璃相似，用CeO2抛光。

7、氟锂锶锂：软晶体、易坏，B=Ⅱ，上盘用红外灯慢慢加热。

在清洗时不可多擦表面，否则易出道子。

用氟化锂做保护片，W1.５刚玉粉抛亮后改用Ｗ０.５钻石微粉水溶液抛光。

用CeO2抛光也可抛好。

（５００目）8、KTP晶体：硬度和ＺＦ相差不多，用ＺＦ做保护片，进行抛光。

ＫＤ＊Ｐ、ＫＴ＊Ｐ，用软胶盘（一般用特殊配制的胶盘），也可用１＃（天较冷）２＃（天较热）号胶盘，抛光后用洗砂倒边。

切割工艺对晶体品质的影响研究晶体是现代科技中不可或缺的材料之一，被广泛应用于电子、光电、机械等领域。

在晶体的加工和制造过程中，切割工艺起着非常重要的作用。

然而，切割工艺对晶体品质的影响却是一个备受关注的话题。

晶体的切割工艺一般可以分为两类：机械切割和化学切割。

机械切割是利用机械设备对晶体进行切割，其优点是成本低，操作简单。

而化学切割则是利用化学方法来辅助切割，通常可以得到更高的切口质量和更少的损伤。

但是，化学切割过程复杂，操作难度大，且产生的化学废料对环境有一定的影响。

无论是机械切割还是化学切割，都对晶体品质产生了一定的影响。

首先，切割过程中机械刀具或化学溶液会对晶体表面造成微小的划痕和损伤，这会引起表面缺陷、晶格扭曲等问题。

其次，由于晶体在切割过程中需要承受较大的压力和温度变化等因素，因此不恰当的切割工艺将导致晶体内部产生晶格缺陷、断裂等问题。

针对这些问题，许多学者和企业进行了大量的研究和实践。

这些研究主要关注的是如何降低切割过程对晶体品质的影响，提高晶体的切口纯度和完整度。

首先，针对机械切割对晶体表面造成的损伤问题，许多研究者采用了一些特殊材料来制作切割工具，如金刚石、碳化硅等。

这些材料具有硬度高、耐磨、不易变形等特点，在切割过程中对晶体表面的损伤更小。

同时，一些特殊的切割工艺也被开发出来，例如旋转切割、等离子体切割等。

这些切割工艺都可以使切割过程更加稳定，减少对晶体的损伤。

其次，化学切割增加了封装成本和额外的环境问题。

因此，化学切割的研究主要集中在如何降低其对环境的影响和如何提高其切口质量。

一种常用的化学切割方法是利用酸液来溶解晶体。

对于这种切割方法，一些研究者提出了基于氧气离子注入的方法来改进切口质量。

这种方法可以形成一层丝状氧化物层，从而在切口边缘形成更平稳和更完美的剖断。

最后，针对晶体内部因切割导致的晶格缺陷、断裂问题，一些研究者提出了用高压水射流等物理方法代替传统机械切割。

这种方法可以使切口质量更加完美，晶格缺陷和断裂等问题得到一定的缓解。

共晶研磨法-概述说明以及解释1.引言1.1 概述共晶是指在固态下由两种或多种成分组成的合金或材料，其成分在一定组成范围内发生共同晶化现象。

在共晶合金中，各组分以一定比例均匀地分布在晶体中，形成共同的晶体结构和晶格。

研磨法是一种常用的加工工艺，用于对材料进行粗磨、细磨或抛光。

通过机械研磨，可以改变材料的表面形貌和粗糙度，从而提高材料的光洁度、平整度和尺寸精度。

研磨法广泛应用于金属材料、陶瓷材料、玻璃材料等各种工业领域。

本文将重点介绍共晶及研磨法在材料加工中的应用。

首先，对共晶进行详细解释和定义，包括其组成、晶体结构和晶格特点等。

其次，将介绍研磨法的基本原理和工艺流程，包括材料的选择、研磨工具的使用和研磨参数的控制等。

同时，还将探讨共晶研磨法在不同材料中的应用案例，并分析其优缺点及存在的问题。

最后，通过对研究结果的总结，展望了共晶研磨法在未来的发展前景和应用领域。

通过本文的阅读，读者将对共晶及研磨法有更深入的了解，能够掌握其基本原理和应用技巧，为进一步研究和应用提供有力的支持。

1.2文章结构本文旨在介绍共晶研磨法的相关知识和应用。

文章首先会对共晶和研磨法进行分别阐述，然后深入探讨共晶研磨法的原理、操作步骤以及其在各个领域的应用情况。

在正文部分，首先会对共晶进行详细的介绍，包括共晶的定义、特点以及形成机制。

接着，会对研磨法进行全面讲解，包括研磨法的原理、方法以及常用的研磨工具。

进一步，会介绍共晶研磨法的具体操作步骤，包括样品制备、研磨参数的选择和实验过程的注意事项等。

在展开讨论共晶研磨法在不同领域的应用时，将详细介绍其在材料科学、化学工程、生物医学等领域的具体应用案例。

同时，还将探讨共晶研磨法在实验研究和工业生产中的优势和局限性，并提出未来发展的展望。

通过对共晶研磨法的深入研究，本文旨在提供一个全面的了解共晶研磨法的平台，为相关科研人员和工程师提供有益的参考和指导。

最后，在结论部分将对全文进行总结，并展望共晶研磨法在未来的发展前景。

晶体切晶向-概述说明以及解释1.引言1.1 概述晶体切晶向是指在晶体生长或加工过程中，通过控制晶体的生长方向或表面切割方向，使晶体具有特定的晶向特征。

晶体切晶向对晶体的性能和应用具有重要的影响，能够改变晶体的物理、化学以及力学性质，进而影响晶体在材料科学、电子器件、光学器件等领域的应用。

本篇文章旨在探讨晶体切晶向的定义、意义、影响因素以及应用领域。

通过深入研究晶体切晶向的相关知识，可以更好地理解晶体的结构和性质，并为晶体材料的设计和制备提供理论支持。

文章结构将从引言部分开始介绍，然后分别讨论晶体切晶向的定义和意义、影响因素以及应用领域。

最后，文章将总结目前的研究成果，并展望晶体切晶向在未来的发展方向。

愿通过本文的阐述，读者能够对晶体切晶向有一个更全面的认识，并对相关领域的研究和应用有所启迪。

json"1.2 文章结构":{"本文主要分为引言、正文和结论三个部分。

在引言部分，将介绍晶体切晶向的概念和意义，以及本文的目的。

在正文部分，将详细阐述晶体切晶向的定义和意义，影响因素以及应用领域。

最后，在结论部分将对全文进行总结，并展望晶体切晶向的未来发展方向，同时给出相关的结束语。

"}文章1.3 目的部分的内容:本文的主要目的是探讨晶体切晶向的意义和影响因素，以及其在应用领域中的具体应用。

通过对晶体切晶向的深入研究和分析，希望能够为相关领域的研究人员提供一定的启发和参考，提高对晶体切晶向的认识，推动其在科学研究和工程实践中的应用和发展。

同时，也旨在促进学术界对晶体切晶向这一重要领域的关注和探讨，为晶体学的研究和应用做出更多的贡献。

2.正文2.1 晶体切晶向的定义和意义晶体切晶向是指在制备、加工或表征晶体时，选择特定的晶面或晶向进行处理或观察的过程。

晶体切晶向的选择可以影响晶体的性质、结构和性能，因此具有重要的意义。

首先，通过选择特定的晶向或晶面进行切割或加工，可以使晶体表现出不同的物理、化学和光学性质。

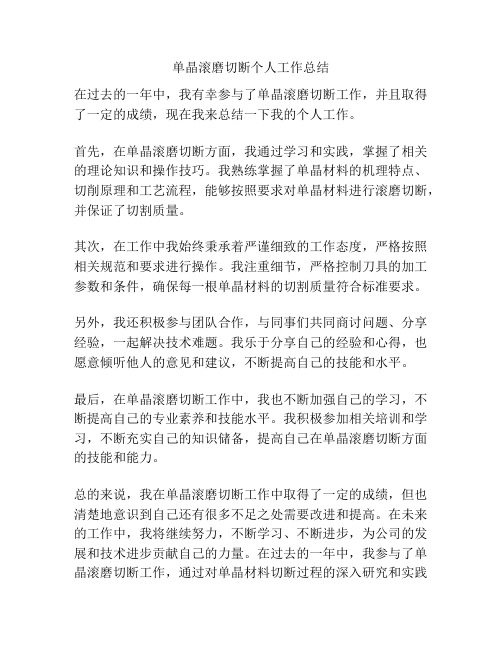

单晶滚磨切断个人工作总结在过去的一年中，我有幸参与了单晶滚磨切断工作，并且取得了一定的成绩，现在我来总结一下我的个人工作。

首先，在单晶滚磨切断方面，我通过学习和实践，掌握了相关的理论知识和操作技巧。

我熟练掌握了单晶材料的机理特点、切削原理和工艺流程，能够按照要求对单晶材料进行滚磨切断，并保证了切割质量。

其次，在工作中我始终秉承着严谨细致的工作态度，严格按照相关规范和要求进行操作。

我注重细节，严格控制刀具的加工参数和条件，确保每一根单晶材料的切割质量符合标准要求。

另外，我还积极参与团队合作，与同事们共同商讨问题、分享经验，一起解决技术难题。

我乐于分享自己的经验和心得，也愿意倾听他人的意见和建议，不断提高自己的技能和水平。

最后，在单晶滚磨切断工作中，我也不断加强自己的学习，不断提高自己的专业素养和技能水平。

我积极参加相关培训和学习，不断充实自己的知识储备，提高自己在单晶滚磨切断方面的技能和能力。

总的来说，我在单晶滚磨切断工作中取得了一定的成绩，但也清楚地意识到自己还有很多不足之处需要改进和提高。

在未来的工作中，我将继续努力，不断学习、不断进步，为公司的发展和技术进步贡献自己的力量。

在过去的一年中，我参与了单晶滚磨切断工作，通过对单晶材料切断过程的深入研究和实践操作，我更加深刻地理解了单晶材料的机理特点和切削原理。

在这个过程中，我不断提高自己的技能和经验，实践中积累了丰富的经验，也遇到了不少技术难题和挑战。

这些经历和挑战让我更加成熟和自信，也让我意识到了自身在技术上的不足，需要不断学习和提高。

单晶滚磨切断工作需要高度的精密度和稳定性，因此我在工作中非常注重细节和精益求精。

在切削过程中，我时刻保持专注，密切关注刀具的磨损情况和切削质量，及时对刀具进行调整和更换，以确保单晶材料的切割质量符合标准要求。

我一直坚持严格按照工艺要求和操作规范进行切削，确保每一根单晶材料的切割质量都能够符合标准。

在工作中，我还积极倡导团队合作和经验分享，与同事们共同商讨问题、分享经验，一起解决技术难题。

一、讲座背景随着科技的飞速发展，精密加工技术已成为制造业的核心竞争力之一。

为了提高我国精密加工技术水平，培养高素质的技术人才，我国教育部联合相关部门，举办了“超精密加工讲座”。

我有幸参加了此次讲座，收获颇丰。

二、讲座内容概述本次讲座邀请了国内知名专家、学者和企业家，围绕超精密加工技术、发展趋势、应用领域等方面进行了深入探讨。

讲座内容主要包括以下几个方面：1. 超精密加工技术概述超精密加工技术是指在微米、纳米尺度上，对材料进行去除、整形、改性等加工处理的技术。

它涉及材料科学、机械工程、光学、电子学等多个学科领域。

2. 超精密加工技术发展趋势随着科学技术的不断发展，超精密加工技术呈现出以下发展趋势：（1）加工精度不断提高，向纳米级发展；（2）加工设备向自动化、智能化方向发展；（3）加工工艺向绿色、环保方向发展；（4）加工材料向多功能、复合化方向发展。

3. 超精密加工技术应用领域超精密加工技术在航空航天、电子信息、医疗器械、精密仪器等领域具有广泛的应用前景。

例如，航空航天领域的发动机叶片、涡轮盘等关键部件，以及电子信息领域的芯片、光器件等，都离不开超精密加工技术。

4. 超精密加工技术在我国的发展现状及对策我国超精密加工技术起步较晚，但近年来发展迅速。

为推动我国超精密加工技术发展，讲座专家提出了以下对策：（1）加大政策支持力度，鼓励企业投入研发；（2）加强人才培养，提高技术队伍素质；（3）推动产学研结合，促进技术创新；（4）加强国际合作，引进先进技术。

三、心得体会1. 提高认识，增强紧迫感通过参加此次讲座，我深刻认识到超精密加工技术在国家发展中的重要性。

面对国际竞争，我国必须加快超精密加工技术发展，提高自主创新能力。

作为一名相关领域的从业者，我深感责任重大，要不断提高自身素质，为我国超精密加工技术发展贡献力量。

2. 学习先进技术，提升自身能力讲座中，专家们介绍了许多先进的超精密加工技术，让我对这一领域有了更深入的了解。

晶体加工材料物理 0910245 卢家汉[实验目的]1. 了解制作晶体元器件及晶体样品所必须进行的加工过程和加工工艺。

2. 学习加工晶体的光学表面必须进行的定向、研磨、抛光工艺和检验方法。

[实验原理和实验方法]一、晶体定向晶体加工中的定向是在晶体的坐标系统已经确定的前提下，根据所加工晶体的具体特性，采取各种方法找出晶体零件要求的加工方向或测定已知晶体的实际晶面与要求晶面的偏角，进而通过切割或研磨校正这一偏角使之满足要求的一种操作过程。

不同方向生长的LN晶体其外部特征是不同的。

Z 轴生长的晶体三条棱的夹角各是120 度，任意两条棱的连线方向为X 轴向。

任意一条棱截点与园心连线的方向是Y 轴向，与X 、Y 都垂直的方向就是Z 轴向。

X 轴生长的晶体外形呈椭圆形，平行于短轴方向为Z 轴向，平行于长轴方向为Y 轴向。

Y 轴生长的晶体外形也是椭圆形，垂直于两棱连线的方向既椭圆的短轴方向是Z 轴向，平行于两棱连线的方向既椭圆的长轴方向是X 轴向。

本实验主要介绍X 射线衍射法定向：当高速运动得带电粒子与金属物质的内层电子相碰撞而产生的单色X 射线束入射到晶面时，晶体内部的电子因受迫振动而发射出与入射线相同波长的衍射线，这种衍射线在本质上是一种电磁波。

实验证明，当X 射线以满足布拉格定律2D=SINθ=Nλ的θ角入射时，其衍射线有可能相互增强而形成衍射极大值，这种衍射极大值可以通过计数器接收转化为电流并经电路放大后在仪器的微安表上显示出来。

二、晶体切割晶体切割有外圆切割法，内圆切割法，线切割法三种。

实验中用到内圆切割法，，将一氦氖激光束调整到与内园切割机刀片垂直，再把经过研磨和X光定向的晶体固定再刀架上，使激光束照射在待切的晶面上，调整刀架，使反射光回到激光器。

此时待切晶面和切割刀片是平行的，如此切割出的晶片必是想要获得的晶向。

实际应用中往往需要切割出与晶体的三个轴成适当角度的晶体。

我们将激光束与刀片调垂直后，在激光束正上方做一直线N并保证N上任意点的垂线M通过激光束。

晶体材料制备与性能表征实验心得体会大学，是我们人生中的一个转折点。

在这里我们要努力认真地对待每一件事情。

刚进入大学时就听老师说到实验课有多重要。

经过这些天在金工实习中的亲身体会和仔细观察，发现虽然各种材料制造出来后外形、颜色相同，但由于材料本身的化学成分不同，其性质也不尽相同。

如氧化铝粉末状、硅石块状等等，其化学成分不同导致了他们性质上的差异，因此制备好材料是我们的首要任务之一。

今天的课程便是“半导体材料的制备”这门课中的一部分内容，通过理论知识的学习以及平时操作练习让我更加深刻的明白材料性质的重要意义。

通过实验我们可以很直观的看见所制得的晶体在显微镜下结构完整，透光率高达99%。

而其它普通玻璃只有90%左右的透光率，若按照玻璃的硬度判断是比较难区别开的，只有利用在显微镜下观察才可以辨别出来。

再比如，制备半导体锗（ Si）和硅（ Si）时，两者的熔点都接近于零，但却又不能混为一谈。

因为二者的晶格类型不同，硅是面心立方晶系，锗是体心立方晶系。

简单的讲锗是一种易挥发元素，电子的自旋状态属于费米子。

锗材料还具有红外线发射特性，即使在低温条件下仍然可以保持一定的热释放速率。

正是由于硅晶格结构，电子的运动方式是受激态，具有红外辐射特性，所以硅和锗都可以被称为半导体材料。

如果缺少锗，硅也许还能当做绝缘材料使用，但是如果没有硅，那么集成电路上就不可能有互连。

实验目的：1.了解晶体材料制备方法与性能表征；2.掌握简单的常用晶体材料（硅石，氧化物）制备方法。

仪器原理：我们选择的设备主要有石英坩埚，石墨舟，离心机。

此次实验中我们需要做的就是将一定量的氧化铝或碳化硅溶液倒入石墨舟中，充分震荡之后，通过一定的装置把多余的水份挤压掉，继续反复搅拌至合适粘稠度后将其涂抹于耐火砖上，此步骤一般在24小时之后（可根据自己情况调节）便可得到相应的半导体晶体，所用的时间视氧化铝或碳化硅含量的多少而定。

这样的实验我觉得最大的乐趣莫过于自己亲手将晶体从液态变为固态，既增强了对化学反应的感性认识，又提升了动手能力，非常有益！总结心得：作为化学专业的学生，自然而然的想去做实验探究其中的奥秘。

晶体加工工艺总结晶体是一种具有规则排列的原子、离子或分子结构的固体材料，具有一些特殊的电学、光学和机械性质。

晶体加工是指对晶体材料进行加工和处理，以改变其结构和性能，使其适用于特定的应用领域。

在晶体加工过程中，涉及到晶体生长、切割和磨削等工艺步骤。

下面将对晶体加工工艺进行总结。

一、晶体生长工艺晶体生长是指通过控制物质的熔化和冷却过程，使之在固态条件下从有序的原子、离子或分子结构中形成晶体。

晶体生长可以通过溶液法、气相法和熔融法等各种方式进行。

溶液法是最常用的晶体生长方法之一，通过将适当的溶剂中溶解晶体材料，然后进行溶液的饱和度调控和温度变化，促使晶体从溶液中沉积出来。

气相法是指将气态混合物中的晶体材料转化为气相，并通过物质的输运和沉积过程，使其在固态条件下形成晶体。

熔融法是将晶体材料加热至熔点以上，然后逐渐降温使其结晶形成晶体。

二、晶体切割工艺晶体切割是指将大块的晶体材料切割成薄片或小块，以用于器件制造和应用研究。

晶体切割需要先确定晶体的晶向，即晶体中原子、离子或分子排列的方向，并根据晶向在晶体表面进行标记。

然后通过机械或化学方法，对晶体进行切割。

目前常用的晶体切割方法有线锯切割、内圆锯切割和脱膜切割等。

线锯切割是将晶体切割成薄片的常用方法，通过金刚石线锯或金刚石铣刀将晶体材料切割成所需厚度的薄片。

内圆锯切割是将晶体切割成小块的一种方法，通过内圆锯将晶体材料切割成所需尺寸的小块。

脱膜切割是一种新兴的晶体切割方法，通过化学溶剂将晶体切割成薄片。

三、晶体磨削工艺晶体磨削是将晶体材料进行表面处理和光学加工的一种方法。

晶体磨削可以用于去除晶体表面的缺陷和污染物，提高晶体材料的光学质量和机械强度。

晶体磨削包括粗磨削和精磨削两个阶段。

粗磨削是将晶体的表面进行表面切削，以去除表面的粗糙度和缺陷。

常用的晶体粗磨削方法有机械磨削、化学机械磨削和离子束磨削等。

精磨削是对粗磨削后的晶体表面进行进一步加工，以提高晶体的光学和机械性能。

liuzhidong 1LOGO第三章半导体晶体的切割及磨削加工liuzhidong 2硅片加工准备阶段的流程liuzhidong 3单晶硅片加工过程模拟liuzhidong 4一、硅单晶棒的截断对硅单晶棒首先需要采用外圆切割（OD Saw）、内圆切割（ID Saw）或带锯切割（Band Saw）进行两头截断，其目的主要是：•切除硅单晶棒的头（硅单晶的籽晶和放肩部分）、尾及直径小于规格要求的部分；•将硅单晶棒切割成切片机便于处理长度的晶棒段；•对硅单晶棒切取样片，以检测其电阻率、氧/碳含量、晶体缺陷等质量参数。

第一节半导体传统切割方法liuzhidong5晶体截断加工时，切割断面应平整并与单晶棒轴线垂直。

由于硅晶体硬（莫氏硬度7）而脆，对其进行加工多采用金刚石刀具。

晶体截断的关键问题是如何减少材料损失。

硅晶体截断加工的主要方式有以下几种：(1).外圆切割外圆切割采用外圆金刚石刀片对硅晶体进行切割。

由于刀片本身强度的限制，其直径不能做得太大(一般不大于500mm)，刀片厚度较大(≥2mm)，硅晶体刀口损失大（≥3mm ），该方法不适宜大直径硅晶体截断加工。

但由于设备简单、价格低，目前产量不大的硅单晶厂仍在使用。

liuzhidong6外圆切割机liuzhidong7外圆锯切是最早开发的锯切硅晶片的工艺。

这种方法与砂轮外圆磨削相似，把薄的金刚石锯片夹持在高速旋转的主轴上，用外径上的金刚石磨粒锯切工件。

目前外圆切片还用在单晶硅棒切方方面（俗称开方），通常用两片金刚石外圆切割片同时装在单晶硅切方装置上，将单晶硅圆棒加工成硅方棒。

加工后的单晶硅棒成对称矩形。

对专用于单晶硅棒切方用金刚石外圆切割片的要求是其刃口越薄越好。

金刚石外圆切割锯片在单晶硅棒切方装置上是两片同时使用，将硅棒切成对称矩形。

liuzhidong8单晶硅棒开方设备liuzhidong9单晶硅方棒liuzhidong 10由于单晶硅切割面要求平整，表面要求无滑道、无区域沾污、无崩边、无裂缝、无凹坑等，故成对的切割片必须具有相同的机械物理性能。

晶体的切割法原理
晶体切割是指将大块晶体切割成薄片或小尺寸晶体的工艺方法。

晶体切割法的原理主要包括以下几个方面：
1. 晶体结构：晶体是由原子或分子以有序排列方式组成的固体，具有特定的晶体结构。

在切割晶体时，需要考虑晶体的晶面、晶轴以及晶体的晶体学性质。

2. 晶体面族和面指数：晶体的晶面可以用面族（例如(100)面族、(110)面族等）和面指数（例如(111)面、(312)面等）来表示。

切割晶体时，常常选择具有特定晶面族和面指数的晶面作为切割面。

3. 切割角度：晶体切割时，将切割面与某个晶面或晶轴的夹角称为切割角度。

不同的切割角度会带来不同的晶体表面形态和性质。

4. 切割衬底：晶体切割时需要将晶体固定在切割衬底上，以便进行切割。

常用的切割衬底材料有石英、硅、蓝宝石等。

5. 切割工艺：晶体切割通常采用机械、化学或电子束等方法进行。

机械切割通常使用钻床、锯片等工具进行；化学切割则是利用化学溶液对晶体进行腐蚀切割；电子束切割则是利用电子束的能量在晶体上进行切割。

通过上述原理的应用，可以实现对晶体的精确切割，以得到所需的晶体形态和性
质，进而用于光学器件、半导体器件等领域。

晶体选修课心得
最近上了晶体选修课，学到了很多，下面是我的心得。

首先，我觉得晶体并不是我们传统意义上认为的“闪闪发光的物体”。

它的本质定义应该是：微观结构为有序排列的物质。

正因为其内部微观结构有序排列，而非杂乱无章，因此宏观上呈现各向异性。

所谓各向异性就是说在不同方向上的性质是不同的。

这其实是一个缺点，但在工业上某些阶段又需要利用其这个“缺点”。

比如在重结晶的过程中，晶体由于其非常有序的排列会脱离于其他物质以结晶形式存在，而其他非晶体就会被分离出来。

这也就是传说中的提纯过程。

再举个它作为缺点的例子。

生活中见到的玻璃，也是闪闪发光的，但是它并不是晶体。

因为晶体是各向异性的，如果用玻璃做的眼镜在不同方向上折射率不同，那这眼镜还怎么用呢？所以玻璃其实是非晶体。

生活中的晶体非常多，大多数都是固态晶体，金属，陶瓷等等。

也有少数液态晶体。

然后就是最困扰我们机械生的各种关于晶体的术语。

晶胞，晶格，晶粒，晶界，相界这些词困扰了我很久，最可笑的是我腐蚀了大半年金相，可是我却一直没想过金相是什么，晶界和它是什么关系。

以上就是我学习了晶体选修课的心得，我需要学习的东西还很多，微观结构描述都是为了更好的分析物质的宏观性能而服务的。

不然描述这些我们肉眼完全不可见的东西是毫无意义的。

只有为了宏观的描述，产生这些概念才是有目的和意义的。

liuzhidong 1LOGO第三章半导体晶体的切割及磨削加工liuzhidong 2硅片加工准备阶段的流程liuzhidong 3单晶硅片加工过程模拟liuzhidong 4一、硅单晶棒的截断对硅单晶棒首先需要采用外圆切割（OD Saw）、内圆切割（ID Saw）或带锯切割（Band Saw）进行两头截断，其目的主要是：•切除硅单晶棒的头（硅单晶的籽晶和放肩部分）、尾及直径小于规格要求的部分；•将硅单晶棒切割成切片机便于处理长度的晶棒段；•对硅单晶棒切取样片，以检测其电阻率、氧/碳含量、晶体缺陷等质量参数。

第一节半导体传统切割方法liuzhidong5晶体截断加工时，切割断面应平整并与单晶棒轴线垂直。

由于硅晶体硬（莫氏硬度7）而脆，对其进行加工多采用金刚石刀具。

晶体截断的关键问题是如何减少材料损失。

硅晶体截断加工的主要方式有以下几种：(1).外圆切割外圆切割采用外圆金刚石刀片对硅晶体进行切割。

由于刀片本身强度的限制，其直径不能做得太大(一般不大于500mm)，刀片厚度较大(≥2mm)，硅晶体刀口损失大（≥3mm ），该方法不适宜大直径硅晶体截断加工。

但由于设备简单、价格低，目前产量不大的硅单晶厂仍在使用。

liuzhidong6外圆切割机liuzhidong7外圆锯切是最早开发的锯切硅晶片的工艺。

这种方法与砂轮外圆磨削相似，把薄的金刚石锯片夹持在高速旋转的主轴上，用外径上的金刚石磨粒锯切工件。

目前外圆切片还用在单晶硅棒切方方面（俗称开方），通常用两片金刚石外圆切割片同时装在单晶硅切方装置上，将单晶硅圆棒加工成硅方棒。

加工后的单晶硅棒成对称矩形。

对专用于单晶硅棒切方用金刚石外圆切割片的要求是其刃口越薄越好。

金刚石外圆切割锯片在单晶硅棒切方装置上是两片同时使用，将硅棒切成对称矩形。

liuzhidong8单晶硅棒开方设备liuzhidong9单晶硅方棒liuzhidong 10由于单晶硅切割面要求平整，表面要求无滑道、无区域沾污、无崩边、无裂缝、无凹坑等，故成对的切割片必须具有相同的机械物理性能。

制造芯片的硅晶体的原理和过程方法1.原理：硅晶体的制备过程主要包括以下几个步骤：硅原料的准备、硅材料的纯化、晶体生长、切割和研磨、晶圆的制备等。

其中，硅材料的纯化和晶体生长是最关键的步骤。

2.过程方法：（1）硅材料的纯化：硅材料通常从硅矿石中提取，然后进行精炼和纯化处理。

硅材料的纯化过程包括冶炼、晶化、化学纯化等步骤。

首先，将硅矿石与碳进行反应，生成金属硅。

然后，将金属硅进行熔融，再通过向溶液中通入氩气等气体的方式使其结晶成硅晶体。

最后，通过多次的化学纯化处理，去除杂质，使硅材料达到半导体级别的纯度。

（2）晶体生长：硅材料的纯化后，采用Czochralski（CZ）法或者背面挤出（Float Zone）法进行晶体生长。

CZ法是最常用的晶体生长方法，其原理是在熔融硅材料中加入掺杂剂，然后从熔池中拉取硅杆，通过温度控制和拉伸速度来控制晶体的生长。

背面挤出法则是将熔融硅材料通过向上挤压的方式进行晶体生长。

（3）切割和研磨：晶体生长完成后，将硅材料切割成薄片，即晶圆。

切割过程使用特殊的刀具，确保切割的晶圆表面平整。

然后，使用化学机械研磨方法对晶圆的表面进行平整处理，以去除表面上的缺陷和减小粗糙度。

（4）晶圆的制备：切割和研磨后的晶圆需要进行清洗和处理。

清洗过程主要是将晶圆表面的杂质和污染物去除，以保证晶圆的纯净度。

然后，使用蚀刻、薄膜沉积等工艺技术，制备出所需的硅片结构。

以上是制造芯片硅晶体的主要原理和过程方法。

当然，芯片制造的工艺远不止这些，还包括刻蚀、光刻、沉积、扩散等步骤，这些步骤都是为了构建出精密的电路结构和元件，并最终形成各种功用的集成电路。

晶体切晶向全文共四篇示例，供读者参考第一篇示例：晶体切晶向是晶体学中的一项重要技术，它是指在制备晶体样品时，根据晶体结构的特性选择合适的晶向进行切割，以获得所需的晶体性质和性能。

晶体切晶向技术对于研究材料的结构和性质具有重要意义，同时也在材料工程领域中有着广泛的应用。

晶体是由原子或分子按照一定的规则排列而成的固体材料，具有有序的晶格结构和周期性的性质。

在晶体中，原子或分子的排列不是杂乱无章的，而是按照一定的规律排列，这种规律性称为晶体的晶格结构。

晶体的性质和性能受其晶格结构的影响，不同晶向的晶体在物理、化学和力学性质上会有所差异。

在实际制备晶体样品时，我们通常需要选择合适的晶向进行切割，以获得所需的晶体性质和性能。

晶体切晶向技术包括晶体的生长和切割两个环节，通过合理选择晶向和控制切割角度可以有效地控制晶体的生长方向和形貌，从而影响晶体的物理和化学性质。

晶体切晶向技术在材料科学和工程领域中有着广泛的应用。

在半导体材料的生长和加工过程中，晶体切晶向技术可以控制材料的电子结构和载流子运动性质，从而影响器件的性能和效果。

在金属材料和合金材料的研究中，通过晶体切晶向技术可以控制材料的晶粒大小和取向，从而影响材料的强度、硬度和韧性等力学性能。

在光学材料和纳米材料的制备和应用中，晶体切晶向技术可以控制材料的光学性质和结构特征，为实现特定的光学效果和性能提供技术支持。

晶体切晶向技术的发展离不开晶体学的基础知识和实验技术。

晶体学是研究晶体结构和性质的学科，通过晶体学的理论和方法可以揭示晶体的结构和性质之间的关系，为晶体切晶向技术的实践提供理论指导和实验支持。

晶体学的实验技术包括X射线衍射分析、电子显微镜观察和晶体生长技术等，通过这些实验技术可以实现对晶体结构的表征和分析，从而为晶体切晶向技术的研究和应用提供实验数据和技术手段。

第二篇示例：晶体是由原子或分子按照一定的排列规律组成的固体，是固体中最有序的结构形式。

晶体的性质受到其晶体结构的影响，而晶向是描述晶体结构中原子或分子排列规律的方向。

晶体光学实训心得总结晶体光学实训心得总结在晶体光学实训中,我们学习了晶体的光学性质以及晶体光学仪器的使用方法。

通过实践,我们不仅掌握了这些理论知识,还提高了自己的实际操作能力。

本文将总结我们的实训心得,并进一步拓展。

首先,我们学习了晶体的光学性质。

在晶体光学实训中,我们使用光学显微镜观察晶体,并利用X射线衍射技术测量晶体的孔径、形状和取向等光学性质。

通过实践,我们深刻认识到晶体的光学性质与晶体的构造和尺寸密切相关。

例如,晶体的孔径大小取决于晶体中原子排列的方式,而晶体的形状则与原子间的相互作用力有关。

其次,我们学习了晶体光学仪器的使用方法。

在实训中,我们使用了X射线衍射仪、扫描电镜和光学显微镜等仪器,并学习了如何使用这些仪器进行实验。

通过实践,我们深刻认识到每种仪器都有其特定的用途和操作方法,需要根据实验要求选择合适的仪器,并熟练掌握仪器使用方法。

此外,我们还学习了晶体光学实验的设计和数据分析方法。

在实训中,我们学习了如何根据实验结果进行分析和解释,以及如何构建实验方案,并进行实验数据处理和结果解释。

通过实践,我们深刻认识到晶体光学实验需要进行系统性的设计和分析,才能得出准确的结论。

最后,我们总结了实训心得。

在晶体光学实训中,我们通过实践掌握了晶体的光学性质、晶体光学仪器的使用方法以及晶体光学实验的设计和数据分析方法。

通过实践,我们深刻认识到晶体光学实训的重要性,不仅可以帮助我们掌握理论知识,提高实际操作能力,还可以提高我们的实验能力和数据分析能力。

此外,通过实践,我们深刻认识到实验设计和分析方法的重要性,只有做好实验设计和数据分析,才能得出准确的结论。

综上所述,晶体光学实训是我们学习晶体光学知识的重要途径,通过实践,我们掌握了晶体的光学性质、晶体光学仪器的使用方法以及晶体光学实验的设计和数据分析方法,提高了自己的实际操作能力。

晶体光学实训也培养了我们的实验能力和数据分析能力,为我们今后的学习和工作打下了坚实的基础。
