2013-2014学年第1学期 建筑制图A卷 -

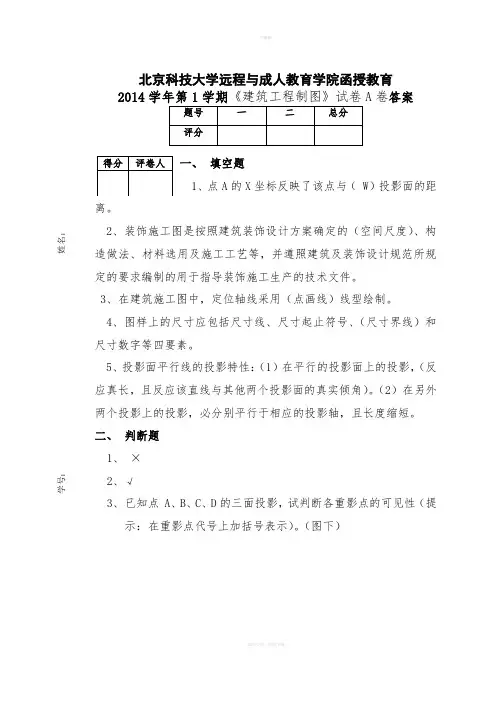

北京科技大学远程与成人教育学院函授教育 2014A 卷答案一、 填空题 1、点A 的X 坐标反映了该点与（ W ）投影面的距离。

2、装饰施工图是按照建筑装饰设计方案确定的（空间尺度）、构造做法、材料选用及施工工艺等，并遵照建筑及装饰设计规范所规定的要求编制的用于指导装饰施工生产的技术文件。

3、在建筑施工图中，定位轴线采用（点画线）线型绘制。

4、图样上的尺寸应包括尺寸线、尺寸起止符号、（尺寸界线）和尺寸数字等四要素。

5、投影面平行线的投影特性：（1）在平行的投影面上的投影，（反应真长，且反应该直线与其他两个投影面的真实倾角）。

（2）在另外两个投影上的投影，必分别平行于相应的投影轴，且长度缩短。

二、 判断题 1、 × 2、√3、已知点 A 、B 、C 、D 的三面投影，试判断各重影点的可见性（提示：在重影点代号上加括号表示）。

（图下）学号：______________________________ 姓名：______________________________4、作图判别点M、N是否在直线AB上。

（图下）M、N都不在AB线上5、判断直线AB和CD的相对位置（图上）。

直线 AB、CD相叉三、作图题得分评卷人1、已知空间点A的三面投影，并知点B在点A的右下前方10㎜、5㎜、8㎜之处，试作出点B的三面投影。

2、在直线AB上取点K使AK:AB=1:3，画出K点的两面投影，并求AB的实长及夹角a.b3、已知四边形ABCD ，其中对角线AC 为水平线，求四边形ABCD 的正面投影，并补全平面内△EFG 的水平投影。

bcbdef gcdefg4、已知半圆柱面上线段AB 、CD 的一个投影，求作其余两投影。

c db (b)c(d)baadc 5、求T 形块截断后的H 、W 投影。

6、求带缺口的三棱柱的H 、W 面投影。

.。

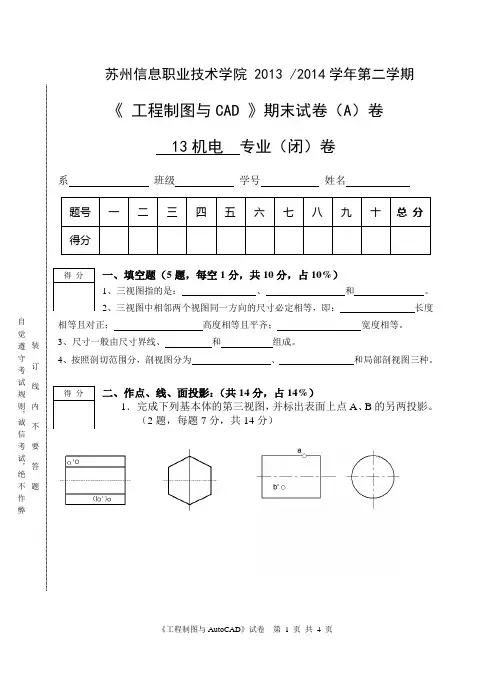

苏州信息职业技术学院 2013 /2014学年第二学期《 工程制图与CAD 》期末试卷（A ）卷13机电 专业（闭）卷系 班级 学号 姓名 题号 一 二 三 四 五 六 七 八 九 十 总 分 得分一、填空题（5题，每空1分，共10分，占10%）1、三视图指的是： 、 和 。

2、三视图中相邻两个视图同一方向的尺寸必定相等，即： 长度相等且对正； 高度相等且平齐； 宽度相等。

3、尺寸一般由尺寸界线、 和 组成。

4、按照剖切范围分，剖视图分为 、 和局部剖视图三种。

二、作点、线、面投影：（共14分，占14%）1．完成下列基本体的第三视图，并标出表面上点A 、B 的另两投影。

（2题，每题7分，共14分）得 分得 分装 订 线 内 不 要 答 题自觉遵 守考 试 规 则，诚 信 考 试，绝 不作 弊二、 根据两张视图，补画第三视图：（每小题7分，共28分，占28%）1． 2．3． 4．三、 补画视图中所缺的图线：（每小题5分，共10分）得 分得 分1． 2．四、 剖视图：（每小题5分，共10分，占10% ）1．将主视图改成半剖视图。

2．用相交的剖切面将俯视图改画成剖视图。

五．读零件图（28分）得 分得 分读零件图，回答问题：1．该零件为类零件，主视图符合零件的位置。

2．主视图中的虚线表示零件上有条槽，其宽度为，深度为。

3．该零件左端有个螺纹孔，为8mm，深10mm，深12mm，其定位尺寸为，EQS表示。

4．用文字在图上标出轴向和径向的尺寸基准。

（4分）5．2*Φ10斜孔的定位尺寸为。

6. 图中标有①处的直径是，标有②处线框的定形尺寸是，定位尺寸是。

7. 图中标有③处的曲线是由和相交而成的线。

8. 局部放大图中④处所指表面粗糙度为。

9. 画出移出断面图。

（比例是1：2）（5分）装订线内不要答题自觉遵守考试规则，诚信考试，绝不作弊。

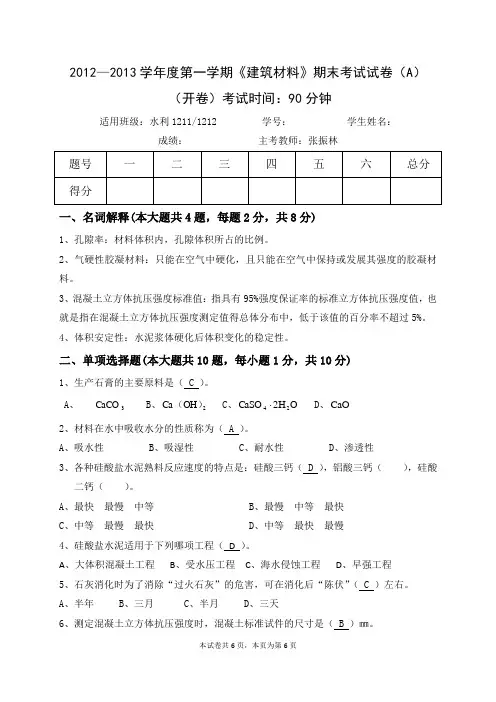

2012—2013学年度第一学期《建筑材料》期末考试试卷（A ）（开卷）考试时间：90分钟适用班级：水利1211/1212 学号： 学生姓名：成绩： 主考教师：张振林一、名词解释(本大题共4题，每题2分，共8分)1、孔隙率：材料体积内，孔隙体积所占的比例。

2、气硬性胶凝材料：只能在空气中硬化，且只能在空气中保持或发展其强度的胶凝材料。

3、混凝土立方体抗压强度标准值：指具有95%强度保证率的标准立方体抗压强度值，也就是指在混凝土立方体抗压强度测定值得总体分布中，低于该值的百分率不超过5%。

4、体积安定性：水泥浆体硬化后体积变化的稳定性。

二、单项选择题(本大题共10题，每小题1分，共10分)1、生产石膏的主要原料是（ C ）。

A 、 3CaCOB 、2OH Ca ）（C 、O H 2CaSO 24D 、CaO2、材料在水中吸收水分的性质称为（ A ）。

A 、吸水性B 、吸湿性C 、耐水性D 、渗透性3、各种硅酸盐水泥熟料反应速度的特点是：硅酸三钙（ D ），铝酸三钙（ ），硅酸二钙（ ）。

A 、最快 最慢 中等B 、最慢 中等 最快C 、中等 最慢 最快D 、中等 最快 最慢4、硅酸盐水泥适用于下列哪项工程（ D ）。

A 、大体积混凝土工程B 、受水压工程C 、海水侵蚀工程D 、早强工程5、石灰消化时为了消除“过火石灰”的危害，可在消化后“陈伏”（ C ）左右。

A 、半年B 、三月C 、半月D 、三天6、测定混凝土立方体抗压强度时，混凝土标准试件的尺寸是（ B ）㎜。

A、100×100×100B、150×150×150C、200×200×200D、40×40×1607、混凝土的强度受下列那些因素的影响（ B ）。

（1）坍落度；（2）水灰比；（3）水泥品种；（4）水泥强度等级。

A、（1、3、4）B、（2、3、4）C、（1、2、3）D、（1、2、4）8、为提高混凝土的抗冻性，可以考虑加入的外加剂是（ C ）。

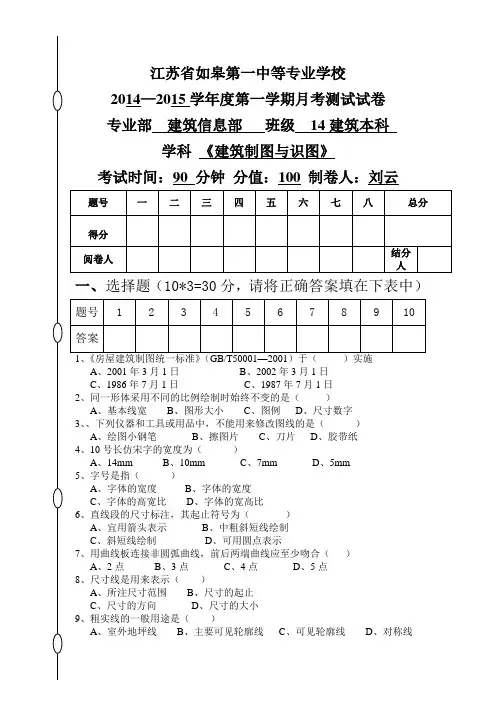

江苏省如皋第一中等专业学校2014—2015学年度第一学期月考测试试卷专业部建筑信息部班级14建筑本科学科《建筑制图与识图》考试时间：90 分钟分值：100 制卷人：刘云题号一二三四五六七八总分得分阅卷人结分人一、选择题（10*3=30分，请将正确答案填在下表中）题号 1 2 3 4 5 6 7 8 9 10 答案1、《房屋建筑制图统一标准》（GB/T50001—2001）于（）实施A、2001年3月1日B、2002年3月1日C、1986年7月1日C、1987年7月1日2、同一形体采用不同的比例绘制时始终不变的是（）A、基本线宽B、图形大小C、图例D、尺寸数字3、、下列仪器和工具或用品中，不能用来修改图线的是（）A、绘图小钢笔B、擦图片C、刀片D、胶带纸4、10号长仿宋字的宽度为（）A、14mmB、10mmC、7mmD、5mm5、字号是指（）A、字体的宽度B、字体的宽度C、字体的高宽比D、字体的宽高比6、直线段的尺寸标注，其起止符号为（）A、宜用箭头表示B、中粗斜短线绘制C、斜短线绘制D、可用圆点表示7、用曲线板连接非圆弧曲线，前后两端曲线应至少吻合（）A、2点B、3点C、4点D、5点8、尺寸线是用来表示（）A、所注尺寸范围B、尺寸的起止C、尺寸的方向D、尺寸的大小9、粗实线的一般用途是（）A、室外地坪线B、主要可见轮廓线C、可见轮廓线D、对称线10、薄板厚度标注时,应在尺寸数字前加注符号( )A、tB、hC、dD、δ二、判断题（10*2=20分，请将正确答案填在下表中）题号 1 2 3 4 5 6 7 8 9 10 答案1、工程图样中的尺寸数字是指实际大小，与选择的比例无关。

2、比例是指图形与物体相对应的线性尺寸之比。

3、用圆规画圆时，应将钢针与铅芯调至等长位置。

4、用同一比例作不同形体的图样时，尺寸数字始终不变。

5、圆规和分规都是画圆和圆弧的工具。

6、分规在使用时应将两腿钢针的针尖齐平。

7、所有图幅即可立式摆放，又可横式摆放。
