模电共射放大电路实验报告

模拟电子线路实验报告——单级共射、共集放大电路性能与研究实验学院电子工程学院班级卓越工程师班学号00101201姓名冉艳伟实验时间2012.5.4单级共射、共集放大电路性能与研究实验一、实验目的1.放大器组成基本原理及其放大条件；2.交流通路与直流通路的区别；3.器静态工作点的调整；4.共射放大器放大倍数、输入电阻、输出电阻的测量方法；5.共集放大器的特点和应用场合。

掌握场效应管放大器的特点及应用。

二、实验仪器1.仪器；双踪示波器、三用表、信号源、毫伏表、直流稳压电源等2.电路通用实验板（内含三极管、电阻、电位器、电容）3.线路器件工具箱三、实验内容及要求基本命题1.首先用万用表判断所用器件的好坏。

（比如连接导线，所用三极管的极性与好坏）2.以下电路在给定的通用板上搭建电路，用万用表检查电路连线是否正确，特别要判断电源与地之间是否有短路现象；如果有短路现象则重新检查电路。

3.加电源+12V ，调节Rw ，用万用表观察U CE 直流电压在较大范围变化即可（一般在2V 到10V 之间）。

4.将Rw 分别调到最大和最小的情况下，输入1KHz 正弦信号，用示波器观察其输出波形，并判断失真类型。

5.将静态工作点调至（ =5V ），输入1KHz 正弦信号（有效值为5mV)，大小以不失真为原则。

测量放大器的直流工作点、放大倍数(R L =10K 接入放大器）、输入电阻、输出电阻，并将测试数据列入下表中。

6.将R L 调到最大，接入电路，改变信号源输出正弦波幅度大小，用示波器监视输出在刚要使失真又没有失真的情况下,测量出放大器最大动态范围 。

四、 实验路线与策略1.直流工作点的调整及测试放大器的直流工作点通常是指管压降 和集电极电流 ,记作（ , ）。

当放大电路及晶体管确定后,可以通过调整上偏O P P U C EU C E Q U C Q I C E Q U C Q I置电阻，以达到所需要的直流工作点。

2.放大器参数 、 、 、 测试。

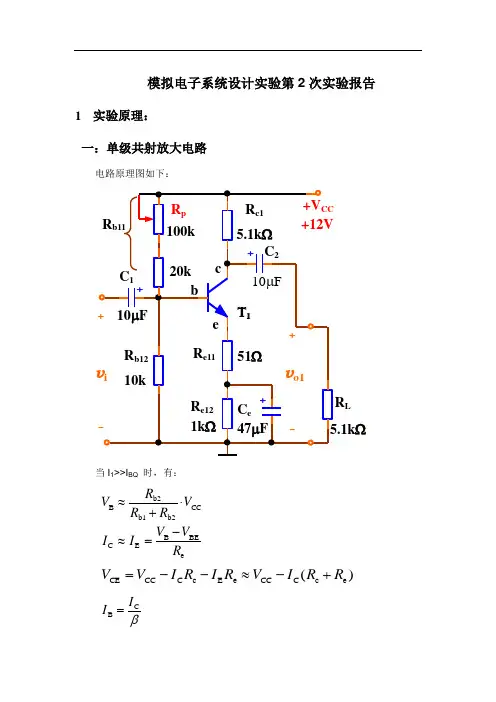

模拟电子系统设计实验第2次实验报告1 实验原理：一：单级共射放大电路电路原理图如下：当I 1>>I BQ 时，有：CC b2b1b2B V R R R V ⋅+≈eBE B E C R V V I I -=≈)(e c C CC e E c C CC CE R R I V R I R I V V +-≈--=βCB I I =调节Rp大小可以改变电路的静态工作点。

接入100mV，1kHz正弦波后，在实验要求的30~50倍增益条件下，调节Rp使输入电压幅值增大时，输出波形波峰和波谷同时开始失真，则静态工作点设置合适，可以作为后续电路电压比较器的输入之一二：三角波产生电路、电压比较器及功率放大器（一）三角波产生电路1.施密特触发器：电路符号如下：输入输出特性图线如下：2.积分电路3.三角波发生器积分后反馈至施密特触发器。

（二）比较器：功能：比较同相输入端和反相输入端的电压，前者高则输出高，反之输出低。

电路包含一个正反馈。

（三）功率放大器：对输入音频做PWM，然后驱动半桥做功率放大，最后滤波2实验元器件仪器：EE1643C型信号发生器/计算器TDS2001C型示波器稳压电源万用表电烙铁主要器件：电阻,电容,电位器,面包板,BJT，各类运放（如TL082，TL3116等）3实验结果和分析D类功率放大器在焊板上走锡线，注意信号线与地线的布线。

得到焊板如下：因实验中电路前一部分的三角波产生电路波形出了问题，所以未得到功放的测试波形。

实验中最常见的问题就是元件焊接时短路或者虚焊。

4实验总结与反思本次试验中，我主要承担了第一级BJT放大电路的搭建工作和最后一级功率放大器的焊接工作。

搭建放大电路主要是计算元件参数，在找到与理论值最接近的电阻之后，搭建电路并寻找静态工作点使得输出波形不失真。

在这个过程中，遇到了面包板接触不良，布线不合理导致干扰过大或者没有输出波形，以及直流电源的使用错误（如未按下output键）等很多问题。

从以上动态分析表达式中可见，电压放大倍数的大小与负载RL的大小有关，RL增大时，电压放大倍数AU的绝对值也增大。
三、实验数据、计算及分析
1.静态工作点参数测试
在静态测量时，暂时不要将交流信号接入电路。
（1）观察Rb对静态工作点参数的影响。
VCC=12V，RC=2 kΩ，Rb分别取33kΩ、100kΩ、200kΩ、300kΩ、600kΩ。用万能表分别测量各个Rb阻值下的静态工作点参数，将测量结果填入表1-1，并据UCE的大小来判断三极管的工作状态。
表1-1
Rb（Ω）
33k
100k
200k
300k
600k
UCE(V)
0.0241
0.0451
0.0751
0.1007
3.612
工作状态
截止区
截止区
截止区
截止区
放大区
Rb增大时，UCE如何变化？静态工作点向哪个区域移动？
（2）观察RC对静态工作点参数的影响
VCC=12V，Rb=600kΩ，RC分别取2 kΩ、5.1kΩ ,用万能表分别测量每一个RC阻值下的静态工作点参数，将测量结果填入表1-2中，确定三极管的工作状态。
学生实验报告
院别
电子信息学院
课程名称
模拟电路实验
班级
实验名称
基本共射放大电路
姓名
实验时间
学号
指导教师
成绩
批改时间
报告内容
一、实验目的和任务
1.加深对基本共射放大电路放大特性的理解；
2.学习放大电路的静态工作点参数的测量方法；
3.了解电路参数对静态工作点的影响和静态调试方法；
4.学习放大电路交流参数的测量方法；
表1－4

共射放大电路实验报告实验目的，通过实验，掌握共射放大电路的基本原理、特性及其应用。

实验仪器设备，示波器、信号发生器、直流稳压电源、电压表、电流表、共射放大电路实验箱等。

实验原理，共射放大电路是由一个NPN型晶体管组成的放大电路。

在共射放大电路中，输入信号加在晶体管的基极上，输出信号则是从集电极上取出。

当输入信号变化时，基极-发射极间的电压也会相应地变化，从而引起集电极-发射极间的电流发生变化。

由于集电极电流的变化，集电极电压也会相应地变化，从而得到输出信号。

实验步骤：1. 将示波器、信号发生器、直流稳压电源等设备连接好。

2. 调节信号发生器的频率和幅度，使其输出一个正弦波信号。

3. 将正弦波信号输入到共射放大电路的输入端，观察输出端的波形。

4. 调节直流稳压电源的电压，观察输出端波形随电压的变化情况。

5. 记录实验数据，并绘制输入输出特性曲线。

实验结果与分析：通过实验，我们得到了共射放大电路的输入输出特性曲线。

在实验中，我们发现当输入信号的幅度较小时，输出信号的幅度基本与输入信号一致；当输入信号的幅度较大时，输出信号的幅度出现了明显的失真。

这说明共射放大电路在一定范围内可以实现较好的放大效果，但是在过大的输入信号下会出现失真。

结论：通过本次实验，我们深入了解了共射放大电路的基本原理和特性。

共射放大电路作为一种常见的放大电路，在实际应用中具有重要的意义。

通过对其特性的了解，我们可以更好地应用它，设计出更加稳定和可靠的电路。

实验总结：本次实验使我们对共射放大电路有了更深入的了解，也提高了我们的动手能力和实验操作技能。

在今后的学习和工作中，我们将更加注重理论与实践相结合，不断提高自己的专业能力。

以上就是本次共射放大电路实验的报告内容，希望对大家有所帮助。
