铜带检验标准

无锡新奇生电器有限公司WuXi XinQiSheng Electrical Co., Ltd.文件修订履历表文件名称黄铜板、黄铜带接收准则和检验规范文件编号SQS/QA.B002全3页制定制定日2005年9月12日版本 A 版次0 制定部门品质部批准审查制作新规制定唐其生李成泉陈伟修订修订日2009年10月10日版本 B 版次0 修订部门品质部批准审查制作修订内容文件转版修订修订日版本版次修订部门批准审查制作修订内容版 本 B 页 数 3 修订日期 2009.10.10 版 次 0 页 码 1 文件编号 SQS/QA.B0021 范围 本文件规定了黄铜板、黄铜带的检验规范和产品接收必须达到的质量标准。

2 引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的可能性。

2.1 GB/T 2828.1－2003 按接受质量限（AQL ）检索的逐批检验抽样计划 2.2 GB/T 8054－1995 平均值计量标准型一次抽样检查程序及抽样表 2.3 GB2041-80 黄铜板3 接收准则3.1产品的表面质量a) 黄铜板的表面质量要求：1. 表面应清洁，无裂纹、起皮、夹杂和绿锈，允许修理，但修理后不应使板材厚度超出允许偏差；2. 板材不应有分层；3. 允许有轻微的、局部的不使厚度超出允许偏差的划伤、斑点、凹坑、皱纹、压入物和辊印等缺陷。

b) 黄铜带的表面质量要求：除要求达到热板表面质量要求外，还应光滑，无气泡、起刺、严重脱锌、压折等现象3.2黄铜带厚度公差(mm) 3.3黄铜带宽度公差(mm)板材公称厚度 板材宽度 理论重量kg/m 2(比重8.8） 理论重量kg/m 2(比重8.5） 200-500 600-1200 1300-1800 厚度允许偏差 5.0 -0.45 -0.45 -0.70 44.00 42.50 5.5 -0.45 -0.45 -0.70 48.40 46.75 6.0 -0.45 -0.45 -0.70 52.80 51.00 6.5 -0.50 -0.50 -0.70 57.20 55.25 7.0 -0.50 -0.50 -0.70 61.60 59.50 7.5 -0.50 -0.50 -0.70 66.00 63.75 8.0 -0.50 -0.50 -0.80 70.40 68.00 9.0 -0.55 -0.55 -0.80 79.20 76.50 10.0 -0.55 -0.55 -0.90 88.00 85.00 11.0 -0.70 -0.70 -0.90 96.80 93.50 12.0 -0.70 -0.80 -0.10 105.60 102.00 13.0 -0.70 -0.90 -0.11 114.40 110.50 14.0 -0.70 -0.90 -0.11 123.20 119.00 15.0-0.80-0.10-0.12132.00 127.50板材公称长度板材宽度≤1000>1000宽度允许偏差1000-2000 -15 -20 2100-3000-30 -40版 本 B 页 数 3 修订日期 2009.10.10 版 次0 页 码 2文件编号SQS/QA.B0023.4黄铜带长度公差：-30mm ； 3.5黄铜板宽度公差：公称宽度1100以下的宽度公差为-10mm ；公称宽度1100以上的宽度公差为-20mm ； 3.6黄铜板厚度允许公差(mm)3.7黄铜板长度公差：公称长度1100以下的宽度公差为-15mm ；公称长度1100以上的宽度公差为-30mm 。

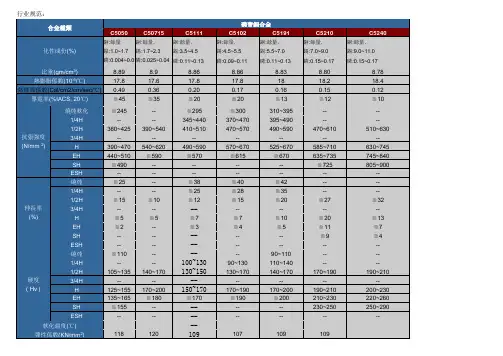

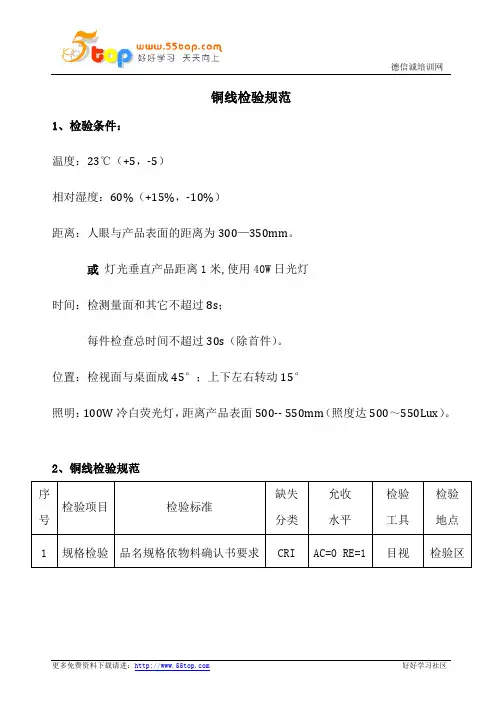

铜线检验规范1、检验条件：温度：23℃（+5，-5）相对湿度：60%（+15%，-10%）距离：人眼与产品表面的距离为300—350mm。

或灯光垂直产品距离1米,使用40W日光灯时间：检测量面和其它不超过8s；每件检查总时间不超过30s（除首件）。

位置：检视面与桌面成45°；上下左右转动15°照明：100W冷白荧光灯，距离产品表面500-- 550mm（照度达500～550Lux）。

2、铜线检验规范序号检验项目检验标准缺失分类允收水平检验工具检验地点1 规格检验品名规格依物料确认书要求CRI AC=0 RE=1 目视检验区2 线径及公差（mm）单支铜及绞合铜:0.020＜d≤0.025 ±0.0020.026＜d≤0.125 ±0.0030.126＜d≤0.400 ±0.0040.401＜d≤4.00+0.02/-0.01MAJ AC=0 RE=1 千分尺检验区3伸长率(﹪) 0.05<d≦0.08 15%0.09<d≦0.40 18%0.41<d≦2.60 20%2.61<d≦4.00 25%MAJ AC=0 RE=1铜线伸长率测试机检验区4 条数依物料确认书要求MAJ AC=0 RE=1 目视检验区5 绞距依采购订购单之要求MAJ AC=0 RE=1 钢尺检验区6 外观1.锡铜:无锡块,无锡粉,无油污,无露铜,表面应光滑.2.裸铜:无氧化,无变色,无黑点,无油污3.包装轴:无变形轴,无扁平电缆不良,无撞伤破损等.4.扁平电缆:视觉均匀,平坦,紧密,对称MIN AC=0 RE=1目视放大镜检验区7 包装内用PE膜包裹严密,外用牛皮纸包装MIN AC=0 RE=1 目视检验区8 环境数据每批进料时均按RoHs之要求供货商附送COC,具体依IQC环保资料对照表MAJ AC=0 RE=1 目视检验区备注:1.IQC进料之抽样计划依本公司C=0抽样方案,根据来料之批量依(轴,卷,袋装材料抽样表)执行抽样,不再对每个检验项目定出样本.2.将各项目检验的相应结果填入在《铜线检验报告》中.3.铜线径公差及伸长率要求亦可参考工程部发行的《QB-IE-048单股裸铜线材料规范》.。

目次前言 (Ⅲ)1 范围 (3)2 规范性引用文件 (3)3 要求 (3)4 试验方法 (5)5 检验规则 (6)6 标志、包装、运输和贮存 (7)电缆屏蔽用铜带1 范围本标准规定了电缆屏蔽用铜带的要求、试验方法、检验规则、标志、包装、运输和贮存等。

本标准适用于电力电缆、电子线缆、射频电缆、通讯电缆、控制电缆等电缆屏蔽用铜带。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 228.1-2010 金属材料拉伸试验第1部分：室温试验方法GB/T 3048.2 电线电缆电性能试验方法第2部分：金属材料电阻率试验GB/T 4340.1 金属材料维氏硬度试验第1部分：试验方法GB/T 5121（所有部分）铜及铜合金化学分析方法GB/T 5231 加工铜及铜合金牌号和化学成分GB/T 8888 重有色金属加工产品的包装、标志、运输和存储GB/T 26303.3 铜及铜合金加工材外形尺寸检测方法第三部分：板带材YS/T 478 铜及铜合金导电涡流检测方法YS/T 482 铜及铜合金分析方法光电发射光谱法YS/T 668 铜及铜合金理化检测取样方法3 要求3.1 产品分类3.1.1 牌号、状态、规格电缆屏蔽用铜带的牌号、状态、规格应符合表1 的规定。

3.1.2 表示方法产品标记按产品代号、规格、标准编号的顺序表示。

□□ -□×□NB/T×××××—××××本标准编号；标称宽度；标称厚度；产品代号，由牌号和状态表示。

示例：牌号为T2、状态为软化退火（O60）态、厚度为0.65 mm、宽度为60 mm的电缆屏蔽用铜带表示为：T2O60-0.65×60 NB/T ××××-××××3.2 化学成分TUP0.003的化学成分应符合表2的规定。

皇明太阳能集团有限公司企业标准镀锡铜带（互连条、汇流带）检验要求皇明太阳能集团有限公司技术委员会发布前言本标准是对皇明集团企业标准HM/ZY-J-JS-07.03-2007《镀锡铜带（互连条、汇流带）检验要求》的修订。

主要变化内容是：明确了镀锡铜带的储存环境，并对抽检方案进行了修订。

本标准应用部门：光电外检、检测中心、采购处、技术开发部。

本标准由皇明太阳能集团有限公司技术委员会提出。

本标准由皇明太阳能集团有限公司技术开发部光电光伏开发室负责起草。

本标准主要起草人：陈世华。

镀锡铜带（互连条、汇流带）检验要求1 范围本标准规定了镀锡铜带（互连条、汇流带）的技术要求、试验方法及检验规则、标志包装和贮存运输。

本标准适用于镀锡铜带的进货检验。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 14164-2005 石油天然气输送管用热轧宽钢带3 技术要求3.1 外观镀锡铜带涂层表面平整光亮，镀锡细密牢固，厚度均匀，无流挂，无漏铜，边缘整齐，无毛刺。

3.2 结构尺寸宽度、厚度要与厂家提供的标称值一致，宽度偏差范围为±0.1mm，厚度偏差范围为±0.02mm。

3.3 镰刀弯测定值应不大于6mm。

3.4电阻率电阻率≤0.026Ω·mm2/m。

4 试验方法4.1 外观在自然光下目测，符合3.1的要求。

4.2 结构尺寸用相应精度等级的游标卡尺或千分尺测量，符合3.2的要求。

4.3 镰刀弯取1000mm焊带，置于平板上，一端压紧固定，在另一端加200g张力拉平后压紧端部，用1m长直尺紧靠焊带凹侧边，用游标卡尺测量直尺到焊带凹侧边的最大距离，符合3.3的要求。

4.4 电阻率用低电阻测试仪测试，满足3.4的要求。
