透过率测量仪原理
透过率测量仪是一种常用的光学仪器，用于测量材料的透过率。
透过率是指光线在材料中穿过的比例。
透过率测量仪的工作原理是通过将待测材料置于光路中，然后测量光线通过材料后的强度来计算透过率。
透过率测量仪中通常使用一个光源来产生一束光线，这束光线经过准直系统后射向待测材料。
在光线通过材料之前，会经过一个光密度滤波器，其作用是调节光线的强弱。
调节后的光线会射向待测材料，光线在材料中传播并与材料相互作用。
传播过程中，光线会被材料吸收、散射或者透过。
透过的光线最终会射向一个光电探测器。
光电探测器的作用是测量透过材料后的光线强度。
光电探测器将光能转化为电能，并产生一个电信号。
这个电信号的大小与透过率成正比。
透过率测量仪会将电信号与一个标准的参考电信号进行比较，以确定透过率的数值。
在透过率测量仪中，为了获得准确的测量结果，需要校正仪器的零点和灵敏度。
校正零点是指在没有材料存在时，光电探测器输出的电信号值。
校正灵敏度是指测量仪器的响应曲线，即电信号与透过率之间的关系。
通过校正零点和灵敏度，透过率测量仪可以准确地计算和显示材料的透过率。
透光率检测方法引言：透光率是指物体透过光线的程度，是衡量材料透明度和光学性能的重要指标之一。
在各个领域，如建筑、光电子、汽车等，透光率的检测都是至关重要的。
本文将介绍几种常用的透光率检测方法。
一、光源透射法光源透射法是一种常用的透光率检测方法。
它基于光的透射原理，通过测量透射光的强度来计算透光率。
具体操作步骤如下：1. 准备一束稳定的光源，如白炽灯或激光器。
2. 将待测材料放置在光源和光功率计之间，并记录下光功率计的读数。
3. 移除待测材料，只留下光功率计，记录下此时的光功率计读数。
4. 根据透射光功率与入射光功率的比值，计算透光率。
二、透射光谱法透射光谱法是一种通过测量材料在不同波长下的透射光强度来确定透光率的方法。
它可以提供更详细的透光率信息，对于不同波长下的透光特性有更好的分析能力。
具体操作步骤如下：1. 准备一束连续可调谐波长的光源，如光栅光谱仪。
2. 将待测材料放置在光源和光功率计之间，并记录下不同波长下的透射光功率。
3. 根据透射光功率与入射光功率的比值，计算透光率。
三、反射法反射法是一种通过测量材料表面反射光的强度来确定透光率的方法。
它适用于不透明材料或对透射光难以测量的情况。
具体操作步骤如下：1. 准备一束稳定的光源和一个光功率计。
2. 将待测材料放置在光源和光功率计之间，并记录下光功率计的读数。
3. 移除待测材料，只留下光功率计，记录下此时的光功率计读数。
4. 根据反射光功率与入射光功率的比值，计算透光率。
四、显微镜法显微镜法是一种通过显微镜观察材料的透光程度来判断透光率的方法。
它适用于对材料透光性进行初步检测或对小尺寸样品进行检测。
具体操作步骤如下：1. 准备一台显微镜和待测材料。
2. 将待测材料放置在显微镜下，观察其透光程度。
3. 根据观察结果，判断透光率的高低。
五、透光率仪器透光率仪器是一种通过光学传感器来测量材料透光率的专用设备。
它具有高精度、高效率和自动化的特点，广泛应用于透光率检测领域。
透过率检测仪透过率检测仪是一种用于测试材料透明度或半透明性的仪器。
在现代工业中，透过率检测仪被广泛使用于生产和制造环节中。
透过率检测仪的工作原理基于光学原理。
它测量光线穿过被测物体时被吸收的光量。
这种被吸收的光量被称为透明度或透过率。
透过率检测仪主要由五个部分组成：光源，透过物，色过滤器，光敏元件和读数装置。
光源是一个提供光线的装置，它可以是一个白炽灯或LED灯，其光线被透过物体后被光敏元件所接收。
透过物是待测物，可以是任何可透光的材料，例如玻璃、塑料和纸张。
色过滤器用于调节测量光线的颜色。
这是因为不同颜色的光线在透过物体时会被不同程度地吸收。
光敏元件是一个检测光线强度的器件，通常使用光电二极管。
透过率检测仪的读数装置则将测量结果以数字或图像形式输出。
透过率检测仪的应用范围非常广泛。
它可以测量透过物料的透明度和折射率，以及色彩。
例如，它可以用于测试化妆品瓶子、饮料瓶子和药品瓶子的透明度。
它也可以用于检测眼镜、塑料薄膜和涂料等透明或半透明材料的透过率。
除了工业制造和生产领域，透过率检测仪在医学和生物学中也被广泛使用。
例如，它可以用于检测人体血液和组织中的透明度变化。
它还可以用于观察细胞和细胞组织的透过性变化，以帮助病理学家和分子生物学家进行疾病诊断和治疗评估。
透过率检测仪的优点是它可以快速、准确地测量材料的透明度，并提供可重复的结果。
这使得它在质量控制和生产流程监视中非常有用。
此外，通常来说，透过率检测仪比人眼更准确和更快速地测量透过率。
但是，透过率检测仪也存在一些缺点。
例如，它无法测量透过物体的分散体或悬浮物。
同时，不同的透过率测试仪具有不同的精度范围，这也会影响到测试结果的准确性。
总之，透过率检测仪是一种非常有用的工具，在各种不同领域都被广泛使用。
它可以提供快速、准确和可重复的测量结果，对于质量控制和生产流程监视来说非常有用。
首先我们先了解下透光率和光密度
透光率计的测试原理是用可见光照射被测物。
传感器将分别检测光源的入射光强和通过被测物后的光强。
因此，透射光强度与入射光强度之比是透射比，通常用百分比表示。
光密度（OD）的定义是材料遮光能力的表征。
光密度没有量纲单位，它是一对值。
光密度是入射光与透射光之比的对数，或透射比倒数的对数。
公式为od=log10（入射光/透射光）或od=log10（1/透射光）。
这款透光率仪可以同时测量材料的光密度和透光率。
适用于测量以下材料
的透光率：1。
蛋白石、半透明材料、磨砂、雾面材料等。
镀铝膜、薄膜、X射线膜和透镜油墨的绝对光密度测量。
技术参数：
1. 光源波长：380nm-760nm
2. 测量范围：0—5.0 OD 0—100%
3. 分辨率：0.001 OD 0.001%
4. 测量误差：≤2%
5. 测量厚度：≤40mm
6. 光孔直径：2mm
7. 主机尺寸：132x71x29mm
8. 手柄尺寸：Φ34*75mm
9. 支架尺寸：140*45*70mm
10. 铝箱尺寸：340*240*100 mm
11. 电源：AAA(7号)* 4
使用方法：
开机后仪器会进行30秒时间自检，待自检结束仪器先生100%，此时提起上方的的探头，将被测物体放入两个探头之间，放开被提起的探头使其紧贴背侧物体，屏幕上显示透光率和光密度值。
眼睛镜片的透光率仪测试原理透光率一般要求可见光的波长范围是380nm-760nm，原理上就是要测量整个波长范围的透过率曲线，再通过加权平均的方法获得全波段的透光率。
但要在行业中，如果用积分方式实现就必须要用到光谱仪，这个精密昂贵的部件，所以实际上的大多数低成本的透光率测量仪都没有用到光谱仪，而是用宽谱线的光源及宽波长响应的接收器来实现，这是一个可行的方法，低成本，同时不失科学性的做法，国内很多公司就采用了这个做法。
另一种实现透光率的方法是利用波长在550nm附近的LED作为可见光源，用接收器接收这个波段的光强。
这个方案就要求待测玻璃等样品不能是彩色的，就是只能是黑白灰色，因为只有是这个颜色的样品，其光谱曲线才近似一条平线，用550nm的光源才有一定的代表性。
镜片材料采用透明的介质，主要分为无机和有机二大类。
在我们的日常生活还会碰到一种天然介质水晶镜片，这是用石英研磨制成的镜片。
古代有水晶能养颜明目的说法，但事实上水晶的主要成分是二氧化硅（SiO2），最大优点是硬性度高且不易受潮，但紫外线及红外线的透过率较高，而且水晶中密度不均匀，含杂质，有条纹及气泡等产生，会形成双折射现象，从而影响视力。
一、无机材料--玻璃：玻璃是非常特殊的不定型材料，在常温下呈固体，坚硬但易碎，在高温下具有粘性。
它通常在约1500C/2700F的高温下熔化形成氧化混合物，冷却后成为非晶体，并保持非结晶状态。
玻璃没有固定的化学结构，因而没有确切的熔点。
随着温度的上升，玻璃材料会变软、粘性增加，并逐渐由固体变为液体，这种逐渐变化的特性我们称之为"玻璃状态"。
这一特性意味着玻璃在高温时可以被加工和铸型。
玻璃材料制成的镜片具有良好的透光性、表面抛光后更加透明的优点。
（1）普通玻璃材料（1.5和1.6）：折射率为1.523的冕牌玻璃是传统光学镜片的制造材料，其中60%~70%为二氧化硅，其余则由氧化钙、钠和硼等多种物质混合。
镜片参数的检测方法
镜片参数的检测方法是为了确保镜片的质量和符合设计要求而进行的一系列检验步骤。
以下是常用的几种镜片参数检测方法：
1. 光学性能测试：包括折射率、色散性能、光透过率等。
折射率可以通过将光线从空气射入镜片并测量折射角度来确定；色散性能通常是指光的不同波长经过镜片后产生的折射差异；光透过率可通过将光线垂直射入镜片并测量透过光的强度来确定。
2. 表面形状测量：通过使用光学测量仪器，可以对镜片表面的曲率、球面度、平面度等进行测量。
这些参数对于镜片的成像质量和光的折射效果至关重要。
3. 厚度测量：镜片的厚度可以通过使用专用的测厚仪器来测量。
在镜片制造过程中，厚度的一致性对于保证光学性能和稳定性非常重要。
4. 表面质量检查：使用显微镜或肉眼对镜片表面进行检查，确保没有明显的缺陷如划痕、气泡、灰尘等，这些缺陷会影响到镜片的光学性能和使用寿命。
5. 镀膜质量检测：对于有镀膜的镜片，需要进行镀膜质量的检测，包括膜层的厚度、均匀性、附着力和透过率等参数的测量。
这些是常用的镜片参数检测方法，通过对镜片进行全面的检测，可以保证镜片的质量和功能的稳定性，从而满足用户的需求。

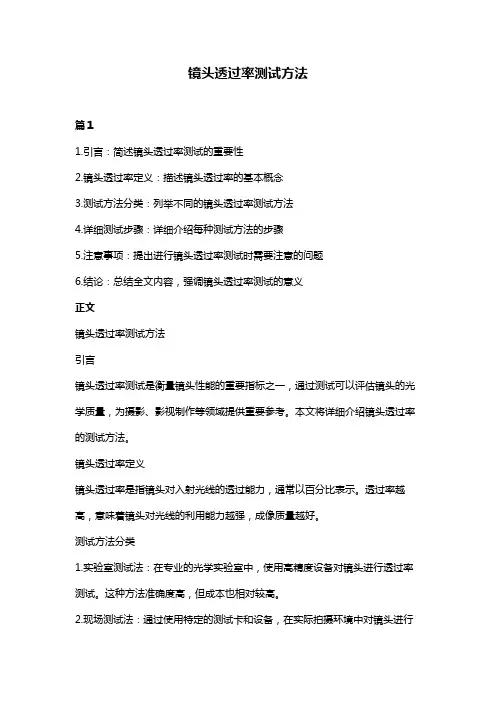

镜头透过率测试方法篇11.引言：简述镜头透过率测试的重要性2.镜头透过率定义：描述镜头透过率的基本概念3.测试方法分类：列举不同的镜头透过率测试方法4.详细测试步骤：详细介绍每种测试方法的步骤5.注意事项：提出进行镜头透过率测试时需要注意的问题6.结论：总结全文内容，强调镜头透过率测试的意义正文镜头透过率测试方法引言镜头透过率测试是衡量镜头性能的重要指标之一，通过测试可以评估镜头的光学质量，为摄影、影视制作等领域提供重要参考。
本文将详细介绍镜头透过率的测试方法。
镜头透过率定义镜头透过率是指镜头对入射光线的透过能力，通常以百分比表示。
透过率越高，意味着镜头对光线的利用能力越强，成像质量越好。
测试方法分类1.实验室测试法：在专业的光学实验室中，使用高精度设备对镜头进行透过率测试。
这种方法准确度高，但成本也相对较高。
2.现场测试法：通过使用特定的测试卡和设备，在实际拍摄环境中对镜头进行透过率测试。
这种方法简便易行，但准确度可能受到一定影响。
详细测试步骤实验室测试法：1.将镜头放置在光学测试设备中，确保镜头与设备完全对齐。
2.使用光源发射特定波长的光线，通过镜头照射到光电传感器上。
3.传感器记录光线的强度，并通过计算得出镜头的透过率。
现场测试法：1.在户外或室内光线充足的环境下，将测试卡放置在摄像机前方。
2.使用镜头对准测试卡，确保镜头焦距和光圈设置合适。
3.拍摄测试卡，并通过后期处理软件分析图像数据，得出镜头的透过率。
注意事项1.在进行测试时，确保镜头表面清洁，无污渍和划痕。
2.避免在极端光线条件下进行测试，以免影响测试结果。
3.对于不同焦距和光圈设置的镜头，需要分别进行测试以获取准确数据。
结论镜头透过率测试是评估镜头性能的重要环节，通过了解镜头的透过率，可以为摄影师和影视制作人员提供有关镜头成像质量的重要参考。
本文介绍了实验室测试法和现场测试法两种常见的镜头透过率测试方法，并提供了详细的测试步骤和注意事项。
玻璃透光率测试方法
玻璃透光率测试方法
玻璃透光率是指光线穿过玻璃的能力，通常用于评估玻璃的质量和适用性。
以下是一些常见的玻璃透光率测试方法。
1. 透光率测试仪
透光率测试仪是一种专门用于测量玻璃透光率的设备。
它通过将光源照射在玻璃上，并测量透过玻璃的光线强度来计算透光率。
透光率测试仪通常具有高精度和可重复性，是一种非常准确的测试方法。
2. 比色法
比色法是一种常见的玻璃透光率测试方法。
它通过将玻璃样品放置在一个特定的比色杯中，并向其中加入一定量的染料溶液。
然后，使用比色计测量溶液的吸光度，并根据标准曲线计算透光率。
3. 光谱法
光谱法是一种基于光谱分析的玻璃透光率测试方法。
它通过将光源照
射在玻璃上，并使用光谱仪测量透过玻璃的光线的波长和强度。
然后，根据透过的光线的波长和强度计算透光率。
4. 直接观察法
直接观察法是一种简单的玻璃透光率测试方法。
它通过将玻璃样品放
置在光源下，并直接观察透过玻璃的光线强度来评估透光率。
这种方
法通常不太准确，但对于一些简单的应用场合可能足够。
总之，选择适当的玻璃透光率测试方法取决于具体的应用场合和测试
要求。
在进行测试之前，应该仔细了解不同测试方法的优缺点，并选
择最适合自己的方法。
眼睛镜片的透光率仪测试原理
透光率一般要求可见光的波长范围是380nm-760nm，原理上就是要测量整个波长范围的透过率曲线，再通过加权平均的方法获得全波段的透光率。
但要在行业中，如果用积分方式实现就必须要用到光谱仪，这个精密昂贵的部件，所以实际上的大多数低成本的透光率测量仪都没有用到光谱仪，而是用宽谱线的光源及宽波长响应的接收器来实现，这是一个可行的方法，低成本，同时不失科学性的做法，国内很多公司就采用了这个做法。
另一种实现透光率的方法是利用波长在550nm附近的LED作为可见光源，用接收器接收这个波段的光强。
这个方案就要求待测玻璃等样品不能是彩色的，就是只能是黑白灰色，因为只有是这个颜色的样品，其光谱曲线才近似一条平线，用550nm的光源才有一定的代表性。
镜片材料采用透明的介质，主要分为无机和有机二大类。
在我们的日常生活还会碰到一种天然介质水晶镜片，这是用石英研磨制成的镜片。
古代有水晶能养颜明目的说法，但事实上水晶的主要成分是二氧化硅（SiO2），最大优点是硬性度高且不易受潮，但紫外线及红外线的透过率较高，而且水晶中密度不均匀，含杂质，有条纹及气泡等产生，会形成双折射现象，从而影响视力。
一、无机材料--玻璃：
玻璃是非常特殊的不定型材料，在常温下呈固体，坚硬但易碎，在高温下具有粘性。
它通常在约1500C/2700F的高温下熔化形成氧化混合物，冷却后成为非晶体，并保持非结晶状态。
玻璃没有固定的化学结构，因而没有确切的熔点。
随着温度的上升，玻璃材料会变软、粘性增加，并逐渐由固体变为液体，这种逐渐变化的特性我们称之为"玻璃状态"。
这一特性意味着玻璃在高温时可以被加工和铸型。
玻璃材料制成的镜片具有良好的透光性、表面抛光后更加透明的优点。
（1）普通玻璃材料（1.5和1.6）：折射率为1.523的冕牌玻璃是传统光学镜片的制造材料，其中60%~70%为二氧化硅，其余则由氧化钙、钠和硼等多种物质混合。
有时也将折射率为1.6的镜片划归普通镜片。
（2）高折射率玻璃材料：经过多年的研究，镜片制造商已经找到了在提高材料折射率的同时及保持低色散的方法，即在玻璃中加入新的化学元素。
早在1975年就生产出了含钛元素
的镜片，折射率为1.7，阿贝数为41；15年之后又生产出了含镧元素的镜片，折射率为1.8，阿贝数为34；1995年出现折射率为1.9的材料，加入了元素铌，阿贝数为30，这是目前折射率最高的镜片材料。
虽然采用这些材料所制造的镜片越来越薄，然而却没有减少镜片的另一重要参数：重量。
实际上，随着折射率的增加，材料的比重也随之增加，这样就抵消了因为镜片变薄而带来的重量上的减轻。
（3）染色玻璃材料：在玻璃材料中混合入一些具有特殊吸收性质的金属盐后会表现出着色的效果，例如：加镍和钴（紫色），钴和铜（蓝色），铬（绿色），铁，镉（黄色），金，铜和硒（红色）等等。
这些染色材料主要应用于大规模地生产平光太阳镜片或防护镜片。
一些具有特殊过滤性质的浅色材料（棕色、灰色、绿色或粉红色）也被用于生产屈光矫正镜片，但象这种镜片的材料现在的需求并不多，主要原因是由于近视或远视镜片的中心厚度与边缘厚度不同，从而使镜片的颜色深浅不一致，屈光度越高，颜色差异就越明显。
（4）光致变色玻璃材料：光致变色现象是通过改变材料的光线吸收属性，使材料对太阳光强度作出反应的一种性质。
它的基本原则是使普通的玻璃（包括塑料光致变色材料）在紫外线辐射的影响下颜色变深，以及在周围高温的影响下颜色变淡，这两个过程是可逆的，而且可能一直存在。
这一现象是通过激活在材料中混合的光致变色物质的分子而完成的。
光致变色材料大多是灰色和棕色的，俗称灰变和茶变，其它的颜色也可以通过专门的工艺达到。
所有的眼镜片，包括熔化双焦点镜片、渐进镜片都可以使用光致变色材料制造。
近年来，光致变色树脂镜片的发展较快，材料在不断改良，其折射率已不再局限于1.50。
二、有机材料：
有机材料可以分为两大类：
热固性材料，具有加热后硬化的性质，受热不会变形，眼镜片大部分以这种材料为主，如CR-39。
热塑性材料，具有加热后软化的性质，尤其是适合热塑和注塑，聚碳酸酯PC就是这种材料。
（1）热固性材料
1）普通树脂材料（CR-39）：CR-39被用于生产眼用矫正镜片是在1955~1960年，是第一代的超轻、抗冲击的树脂镜片。
作为光学镜片（透光率仪），CR-39材料性质的参数十分适
宜：折射率为1.5(接近普通玻璃镜片)、密度1.32（几乎是玻璃的一半）、阿贝数为58~59（只有很少的色散）、抗冲击、高透光率，可以进行染色和镀膜处理。
它主要的缺点是耐磨性不及玻璃，需要镀抗磨损膜处理。
树脂镜片可采用模式压法加工镜片表面的曲率，因此很适用于非球面镜片的生产。
2）中高折射率树脂材料：今天大部分的中折射率(n=1.56)和高折射率(n>1.56)材料都是热固性树脂，其发展非常迅速。
它们的折射率可以使用以下任意一种技术来增加：改变原分子中电子的结构，例如：引入苯环结构；在原分子中加入重原子，诸如卤素（氯、溴等）或硫。
与传统CR-39相比，用中高折射率树脂材料制造的镜片更轻、更薄。
3）染色树脂材料：用于制造太阳眼镜镜片的基本上都是聚合前加入染料而制成的，特别适合大批量制造各色平光太阳镜片，同时在材料中加入可吸收紫外线的物质。
4）光致变色树脂材料：第一代光致变色树脂镜片大约出现在1986年，但是直到1990年第一代Transition镜片面市后，它才真正开始普及。
一种新型的光致树脂镜片于1993年投放市场，这种镜片采用树脂材料作片基，用渗透法在镜片的凸面渗透了一层光致变色材料，然后再镀上一层抗磨损膜，起保护和耐磨作用。
这项工艺技术可以使镜片的变色不会随屈光度数的加深而出现镜片中央与周围深浅不一的情况，弥补了玻璃变色的不足。
再加上片基是树脂材料，轻且抗冲击，所以这种镜片特别适合用于各种屈光不正者使用。
（2）热塑性材料（聚碳酸酯，Polycarbonate，简称PC) ：热塑性材料如PMMA早在五十年代就被首次用于制造镜片，但是由于受热易变形及耐磨性较差的缺点，很快就被CR-39所替代。
其光学质量已与其他镜片材料相媲美。
聚碳酸酯具有许多光学方面的优点：出色的抗冲击性（是CR-39的10倍以上），高折射率（ne=1.591,nd=1.586），非常轻（比重=1.20g/cm2）,100%抗紫外线（385nm)，耐高温（软化点为140C/280F）。
镜片分为如下几类：
1、亚克力镜（ACRYLIC、有机玻璃、PMMA、甲基丙烯酸）优点是透明度高，镜面镀层可以在反面，对反射镀膜保护效果好，，材质硬，缺点是有点脆。
2、PC聚碳酸酯镜子（PC镜片），基材透明度中等到比较透明，优点是坚韧性好，，材质硬偏软，缺点是价格最高。
3、PS聚苯乙烯镜子(PS镜片)，基材比较透明，材质硬，比较脆，材料便宜。
4、玻璃镜的镀膜工艺成熟，价格低，最平整，材质最硬，耐磨，抗刮，缺点是最脆，破裂后对人的伤害性最高，不能承受冲击，比重大。
一般材料的透光率如下：PC：85-91%
光白镜片92%
塑胶镜片79%
光学白片：91%
镀膜片：98 %
白片透光率：89%
克斯片85%
克塞片85%
树脂片透光率：89-92%。
