10kv高压电缆串联谐振电流计算方式(详细讲解)

变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中最常见的一次电气设备。

根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了主设备，在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。

由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。

是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。

适用于60KV、220KV，500KVGIS交流耐压试验。

适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；。

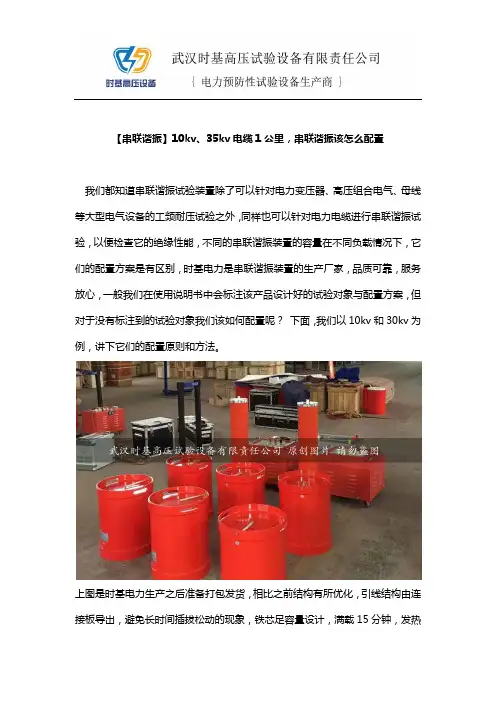

【串联谐振】10kv、35kv电缆1公里，串联谐振该怎么配置我们都知道串联谐振试验装置除了可以针对电力变压器、高压组合电气、母线等大型电气设备的工频耐压试验之外，同样也可以针对电力电缆进行串联谐振试验，以便检查它的绝缘性能，不同的串联谐振装置的容量在不同负载情况下，它们的配置方案是有区别，时基电力是串联谐振装置的生产厂家，品质可靠，服务放心，一般我们在使用说明书中会标注该产品设计好的试验对象与配置方案，但对于没有标注到的试验对象我们该如何配置呢？下面，我们以10kv和30kv为例，讲下它们的配置原则和方法。

上图是时基电力生产之后准备打包发货，相比之前结构有所优化，引线结构由连接板导出，避免长时间插拔松动的现象，铁芯足容量设计，满载15分钟，发热小，温升慢，不渗油、不裂纹。

配置原则在配置之前我们首先要知道电缆的一部分信息，比如长度、截面积、型号规格、电压等级等，通过查表或计算得到相应的电流值，电容值等等，时基电力串联谐振试验现场超出170余场次，经验丰富，品控精良，一般10kv系统电力电缆我们取1.5A/公里，35kv每公里电力按照2.0~2.5A计算，由此，我们得到电流值之后，就要匹配电抗器的电流了，电抗的容量也有大小不同，容量越大，电流越大，具体以实物为准，我们以27kv/1A电抗器为例，单节最大电流1A，根据欧姆定律的原理，并联电路时，电流相加，电压不变，串联时，电流不变，电压相加，10kv的试验电压是22kv，那么，10kv电缆22kv电压就可以取两并一串（两节电抗器并联）进行串联谐振的耐压试验，同理，35kv电缆就是2串3并（两节电抗串联是用于电压叠加，达到52kv的试验电压），以上配置原则，不管对于那种电压等级的电缆都是可行，依此了推即可完成测试。

上图是在锡林浩特零下40度温度时进行试验，运行工况正常，不黑屏，不宕机。

注意事项提醒广发用户，在进行串联谐振试验时，坚持安全第一原则，紧急情况时，可按面板急停开关，其次，试验时，请将刀闸置于分闸状态并脱离任何线路上法负载，比如，避雷器、互感器等。

前言：
- 谐振是一种物理现象，它可以在很多不同的系统中发生。

串联回路的谐振是电路中的一种重要现象，它对于电子设备的设计和使用有着重要的影响。

本文将对串联回路的谐振进行总结和分析，帮助读者更好地理解这一现象。

正文：
- 谐振的基本概念：谐振是指在一个系统中，当受到外力作用时，系统的振动幅度达到最大值的现象。

在串联回路中，当电容和电感共同构成一个回路时，会出现谐振现象。

谐振的频率和振幅可以由电容和电感的数值决定。

- 谐振频率的计算：串联回路的谐振频率可以通过简单的公式进行计算。

谐振频率等于1除以2π乘以根号下电感和电容的乘积。

这个公式可以帮助工程师们在设计电路时快速计算出谐振频率。

- 谐振对电路的影响：串联回路的谐振会对电路产生一系列影响。

首先，谐振会导致电路中的电流和电压出现极大值，这可能对电子元器件产生影响。

其次，谐振还会导致电路中的能量积累和释放，这可能对电路的稳定性和工作效率产生影响。

- 谐振的应用：虽然串联回路的谐振会对电路产生影响，但是谐振现象也被广泛应用于电子设备中。

例如，在无线通信设备中，谐振可以用来选择特定的频率进行信号传输；在声学设备中，谐振可以用来增强特定频率的声音。

结尾：
- 串联回路的谐振是电子电路中的重要现象，它对电路的设计和使用都有着重要的影响。

通过本文的总结，希望读者能够更好地理解串联回路的谐振现象，从而在实际的工程应用中更好地运用这一知识。

10kv电缆串联谐振试验电压和频率是多少
串联谐振耐压试验仪，变频串联谐振升压装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备(如电缆、变压器、GIS开关、SF6开关、电动机、发电机、母线、套管、互感器等)的交流耐压试验。

10KV交联聚乙烯电力电缆的交流耐压可优选0.1HZ超低频高压发生器来完成该项试验。

电压等级为77KV/10KV的交联橡塑电缆，使用超低频耐压，交接试验的电压是3倍的相电压，即设定17.32KV，试验频率可据电缆对地容量的大小在0.1HZ、0.05HZ、0.02HZ中选取专设定，属通常使用的频率是0.1HZ，试验时间为15-60分钟。

预试的电压也是17.32KV，试验频率也是根据电缆容量的大小在0.02-0.05-0.1HZ三个频率中选取,常用频率一般为0.1HZ，试验时间为5-15分钟。

在浙江、安徽、湖北、江苏等地，电压等级为8.7/10KV的交联橡塑电缆，其交接试验的电压是17.4千伏，试验频率是30至300赫兹。

预试的电压是14千伏，试验频率也是30至300赫兹，试验时间均为5分钟。

上海地区的同样等级的交联橡塑电缆，其交接试验：试验电压为22千伏，试验频率为30至300赫兹，试验时间为5分钟;预试暂不做。

10kV系统的电压谐波分析摘要：本文对10kV小电流接地系统的电压谐波，由于10kV电压互感器中性点的消谐电阻，及接地变一侧的灭弧线圈等原因，而造成的错误测试结果，进行了分析，并针对这种现象提出改进的测试方法。

1、前言由于生产发展的需要和国家电力总公司及江苏省公司的要求，我市公司对所辖范围内的电网，配网电能质量，（电压谐波占有率）进行了一次普测、普查。

由于10kV配网系统采用了小电流接地的运行方式，10kV配网的电压互感器接线方式如图1所示。

在PT的一次侧中性点到地串接一只电阻，称消谐电阻。

此电阻一般由氧化锌阀片构成，在正常运行方式下，无电流通过此电阻。

一次侧中心点与地等电位。

近似与Y/Y 型接法。

而主变接线方式则是Y/Δ型接法。

所以在10kV母线上并一只接地变，采用Y/Y 型接法。

在变一侧中心点串一只电抗器，俗称灭弧线圈。

在10kV系统形成中心点接地的运行方式。

国标规定电压失谐率是相电压的谐波百分比含量做为判别限值的标准。

从而规范了测试信号是相电压，与之相应的测试设备的接线方式是“Y”型接法。

若取线电压为取样信号。

测试设备需按“△”接法，结果将造成取样信号中的3n次谐波被抵消，抵消量大小，与3n 次谐波电压与同相的基波电压相位及相电压的不平衡度有关。

在普查进程中，我们发现有6座110kV变电站中的9条10kV母线严重超标。

共同特征是3次电压畸变率是造成超标的最主要因素。

其余各次谐波含量不大。

且占比例极低。

同时所有电压谐波超标的10kV母线，电压三相不平衡度也接近或超过国标值。

（国标Σu <2%）切除变电站10kV侧的补偿电容器组，仅五次谐波有所下降，三次谐波下降量不大总畸变率仍居高不下。

在10kV电源侧110kV测得，3次电压谐波仅有1%左右。

而在这9条母线供电范围内，并无大型工矿企业，和大型非线性生产用户。

基本负荷是大型商场、高层写字楼及居民小区。

仅照明、家用电器、电梯，难以形成如此高的仅以三次谐波为主要因素的电压畸变特征。

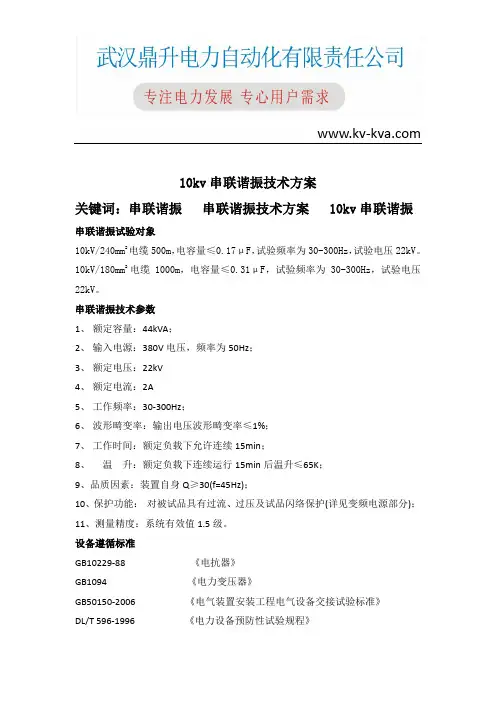

10kv串联谐振技术方案关键词：串联谐振串联谐振技术方案 10kv串联谐振串联谐振试验对象10kV/240mm2电缆500m，电容量≤0.17μF，试验频率为30-300Hz，试验电压22kV。

10kV/180mm2电缆1000m，电容量≤0.31μF，试验频率为30-300Hz，试验电压22kV。

串联谐振技术参数1、额定容量：44kVA；2、输入电源：380V电压，频率为50Hz；3、额定电压：22kV4、额定电流：2A5、工作频率：30-300Hz；6、波形畸变率：输出电压波形畸变率≤1%；7、工作时间：额定负载下允许连续15min；8、温升：额定负载下连续运行15min后温升≤65K；9、品质因素：装置自身Q≥30(f=45Hz)；10、保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11、测量精度：系统有效值1.5级。

设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》装置容量确定1、对10kV，180mm2 ,1000m电缆，电容量≤0.31μF，试验电压22kV：试验电流 I=2πfCU=2π×45×0.31×10-6×22×103=1.9A试1、对应电抗器电感量 L=1/ω2C=40H结论:装置容量定为44kVA/22kV;分2节电抗器，电抗器单节为22kVA/22kV/1A/80H通过组合使用能满足上述被试品的试验要求。

串联谐振系统配置及参数1.串联谐振变压器JLB-3kVA/1 kV/0.4kV 1台a)额定容量：3kVA；b)输入电压：380V，单相；c)输出电压：1kV；d)结构：干式；e)重量：约28 kg；2.串联谐振电源DAXZ-F-3kW/380V 1台a)额定输出容量：3kWb)工作电源：380V，工频c)输出电压：0 – 400V，单相，d)额定输入电流：8Ae)额定输出电流：8Af)输出波形：正弦波g)电压分辨率：0.01kVh)电压测量精度：0.5%i)频率调节范围：30 – 300Hzj)频率调节分辨率：≤0.1Hzk)频率稳定度：0.1%l)运行时间：额定容量下连续15minm)额定容量下连续运行15min元器件最高温度≤65K;n)噪声水平：≤50dBo)可实现以下功能1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

真理惟一可靠的标准就是永远自相符合。

土地是以它的肥沃和收获而被估价的；才能也是土地，不过它生产的不是粮食，而是真理。

如果只能滋生瞑想和幻想的话，即使再大的才能也只是砂地或盐池，那上面连小草也长不出来的。

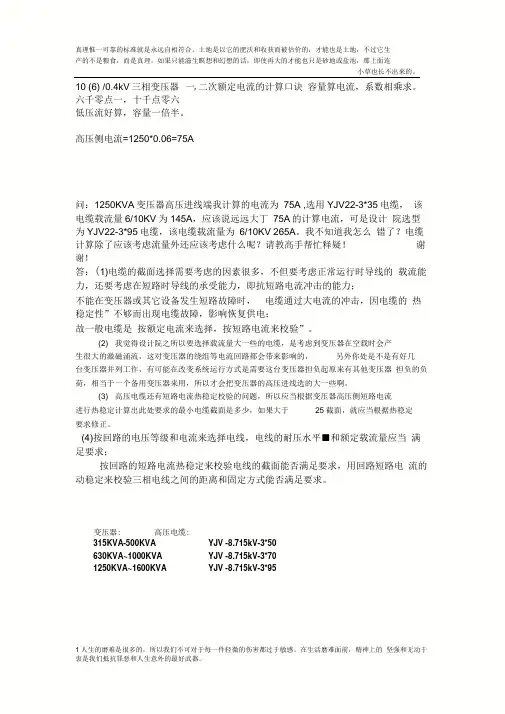

10 (6) /0.4kV 三相变压器 一,二次额定电流的计算口诀 容量算电流，系数相乘求。

六千零点一，十千点零六低压流好算，容量一倍半。

高压侧电流=1250*0.06=75A问：1250KVA 变压器高压进线端我计算的电流为 75A ,选用YJV22-3*35电缆， 该电缆载流量6/10KV 为145A ，应该说远远大丁 75A 的计算电流，可是设计 院选型为YJV22-3*95电缆，该电缆载流量为 6/10KV 265A 。

我不知道我怎么 错了？电缆计算除了应该考虑流量外还应该考虑什么呢？请教高手帮忙释疑！ 谢 谢！答：(1)电缆的截面选择需要考虑的因素很多，不但要考虑正常运行时导线的 载流能力，还要考虑在短路时导线的承受能力，即抗短路电流冲击的能力；不能在变压器或其它设备发生短路故障时， 电缆通过大电流的冲击，因电缆的 热 稳定性”不够而出现电缆故障，影响恢复供电；故一般电缆是 按额定电流来选择，按短路电流来校验”。

(2) 我觉得设计院之所以要选择载流量大一些的电缆，是考虑到变压器在空载时会产生很大的激磁涌流，这对变压器的绕组等电流回路都会带来影响的， 另外你处是不是有好几 台变压器并列工作，有可能在改变系统运行方式是需要这台变压器担负起原来有其他变压器 担负的负荷，相当于一个备用变压器来用，所以才会把变压器的高压进线选的大一些啊。

(3) 高压电缆还有短路电流热稳定校验的问题，所以应当根据变压器高压侧短路电流进行热稳定计算出此处要求的最小电缆截面是多少，如果大于25截面，就应当根据热稳定要求修正。

(4)按回路的电压等级和电流来选择电线，电线的耐压水平■和额定载流量应当 满足要求；按回路的短路电流热稳定来校验电线的截面能否满足要求，用回路短路电 流的动稳定来校验三相电线之间的距离和固定方式能否满足要求。

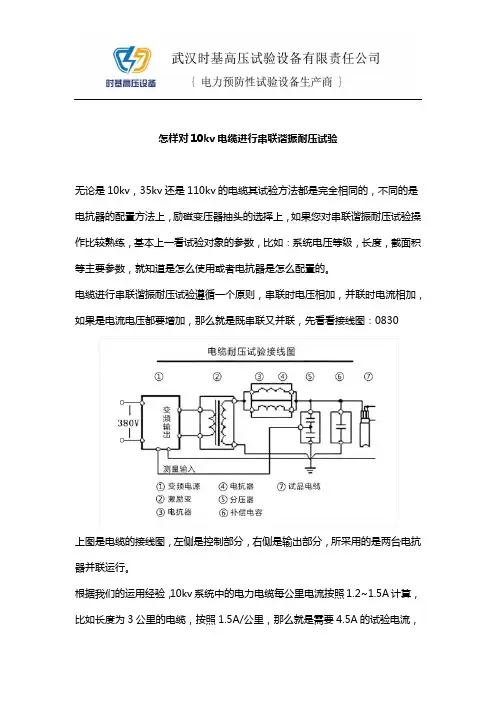

怎样对10kv电缆进行串联谐振耐压试验
无论是10kv，35kv还是110kv的电缆其试验方法都是完全相同的，不同的是电抗器的配置方法上，励磁变压器抽头的选择上，如果您对串联谐振耐压试验操作比较熟练，基本上一看试验对象的参数，比如：系统电压等级，长度，截面积等主要参数，就知道是怎么使用或者电抗器是怎么配置的。

电缆进行串联谐振耐压试验遵循一个原则，串联时电压相加，并联时电流相加，如果是电流电压都要增加，那么就是既串联又并联，先看看接线图：0830
上图是电缆的接线图，左侧是控制部分，右侧是输出部分，所采用的是两台电抗器并联运行。

根据我们的运用经验，10kv系统中的电力电缆每公里电流按照1.2~1.5A计算，比如长度为3公里的电缆，按照1.5A/公里，那么就是需要4.5A的试验电流，
假设单节电抗的电流为1.5A，通过欧姆定律需要三个电抗并联，用同样的方法计算电压，试验电压为22kv，假设单节电抗为11kv，那么用两节电抗串联即可，最后就是三并联两串联的组合方式，以上方法是万能的，能所有系统电力电缆的计算。

因为串联谐振装置输属于高压试验项目，试验过程中一定要注意操作人员的安全，接好并检查接地的完整性可靠性，避免漏接，在电缆的尾端应该做好隔离措施，情况复杂时安全人员就地值守，避免安全事故发生，其次，如果试验过程中出现突发情况，控制面板的急停按钮可立即停止高压，发生故障之后，要认真检查之后方可复电，否者多次重复的高压试验对电缆是不利的。

串联谐振电压计算公式串联谐振电路是电路中十分常见的一种电路，它的特点是当电路中的电感和电容值与所加的交流电源的频率相等时，电路中的电流会达到最大值，这时的电路称为谐振电路。

本文将详细介绍串联谐振电路中的电压计算公式及其应用。

1、串联谐振电路中电压计算公式在串联谐振电路中，电源输出电压为V0，电路中的电容为C，电感为L，电阻为R，振荡频率为ω。

则电压计算公式为：V = V0 × Xc / √(R² + Xl²)其中V为电路中的电压，Xc为电容器的阻抗，Xl为电感元件的阻抗，可以分别表示为：Xc = 1 / (2πfC) Xl = 2πfL通过该公式可以计算出串联谐振电路中电路的电压，从而进行相应电路参数的分析。

2、应用串联谐振电路是电路中常用的一种电路，其在各种电子电路、尤其是无源滤波器、正弦波振荡器等电路中都有广泛应用。

在实际应用中，需要对电路参数进行取值，以使得电路能够满足需求。

例如在谐振电路中，若需要使电路中的电流达到最大值，则需要计算出相应的电容和电感元件的取值，并进行相应的调整。

另外，若需要对电路进行频率响应的调整，则也需要对电路参数进行重新计算。

在计算过程中，需要针对参数进行调整，以确保电路能够正常工作。

同时需要注意电路中元器件的特殊要求，例如电感元件的负载能力、电容器的损耗等。

只有对这些要求有充分的了解，并正确选取和应用相应元器件，才能确保电路的正常工作。

总的来说，串联谐振电路的电压计算公式是电路中非常重要的一个公式，它对电路的设计和调优起到了至关重要的作用。

在实际应用中，需要根据实际需求进行相应的调整，以确保电路能够实现预期的功能。

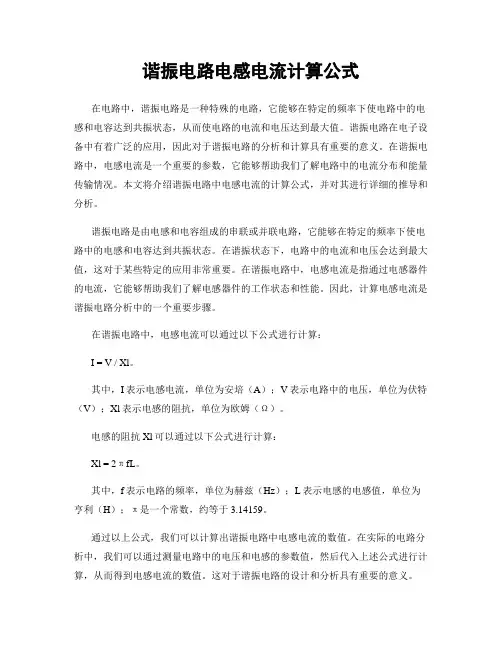

谐振电路电感电流计算公式在电路中，谐振电路是一种特殊的电路，它能够在特定的频率下使电路中的电感和电容达到共振状态，从而使电路的电流和电压达到最大值。
