一、工程概况本项目位于XX市XX区，建筑面积XX万平方米，共计XX栋楼。
地暖系统采用地板低温辐射采暖，施工范围为厨房、卫生间、卧室、客厅等。
为确保工程质量和施工进度，特制定以下地暖工程施工方案。
二、施工准备1. 技术准备（1）设计施工图纸和有关技术文件齐全，并已完成图纸会审和设计交底。
（2）施工人员经过专业培训，掌握地暖施工技术及操作要点。
2. 材料准备（1）加热管：采用PE-RT地暖管，管材规格为De20×2.3（S5）。
（2）连接管：连接分水器与表箱之间的连接部分，采用PE-X管材。
（3）保温层：30厚复合铝箔挤塑聚苯乙烯保温板。
（4）填充层：采用C15豆石混凝土，厚度为60mm。
（5）其他辅助材料：胶带、固定件、保温板等。
3. 机具准备（1）机具：细石混凝土搅拌机、泵送设备、专用扳手、电动试压泵等。
（2）工具：锯条、手锤、活扳手、手动试压泵、刮刀等。
（3）量具：水平尺、卷尺、钢卷尺等。
三、施工流程1. 施工放线根据设计图纸，对地暖系统进行放线，确保加热管铺设位置准确。
2. 保温层施工（1）铺设保温板，确保平整、牢固。
（2）保温板接缝处采用专用胶带密封。
3. 加热管铺设（1）根据设计要求，将加热管按照间距要求铺设在保温板上。
（2）加热管连接处采用专用连接件连接，确保连接牢固。
4. 填充层施工（1）在加热管上铺设填充层，厚度为60mm。
（2）填充层采用C15豆石混凝土，浇筑均匀。
5. 管道试压（1）对地暖系统进行试压，确保管道无泄漏。
（2）试压压力应符合设计要求。
6. 水泥砂浆找平（1）在填充层上铺设水泥砂浆找平层。
（2）找平层厚度应符合设计要求。
7. 竣工验收（1）完成地暖系统施工后，进行竣工验收。
（2）验收合格后，进行地面装饰施工。
四、质量保证措施1. 严格控制材料质量，确保材料符合国家相关标准。
2. 施工过程中，严格执行操作规程，确保施工质量。
3. 加强施工过程中的监督检查，发现问题及时整改。
地暖工程专项施工方案一、前期准备工作1.确定工程选址和设计方案。
根据实际情况选择适合地暖工程的建筑，并结合设计方案进行施工。
2.编制施工图纸和技术资料。
根据设计方案，编制详细的施工图纸，并提供相关技术资料给施工人员。
3.采购和准备施工所需材料和设备。
根据施工要求，采购并准备好地暖管材、绝热材料、控制设备等所需物料。
二、施工工序1.地面预处理1.1清理施工区域。
保持施工区域干净整洁，清除杂物和垃圾。
1.2修整地面。
确保地面平整，没有起伏、凹凸和裂缝。
必要时，进行修复和填充。
2.敷设地暖管2.1绘制管道敷设布局图。
根据施工图纸和设计要求，绘制地暖管道的敷设布局图。
2.2进行地暖管敷设。
根据布局图，将地暖管敷设在地面上。
确保管道平直、紧密连接，避免出现漏水和渗漏。
3.绝热处理3.1敷设绝热材料。
在地暖管道上方敷设绝热材料，以减少热量损失。
确保绝热材料平整、无空隙。
3.2修剪绝热材料。
根据地暖管道的大小和形状，对绝热材料进行修剪，确保与管道完全贴合。
4.安装控制设备4.1选购合适的控制设备。
根据设计要求，选购适合的温度控制器和其他相关设备。
4.2进行控制设备的安装。
将控制设备安装在适合的位置，并根据说明书进行接线。
5.压力测试和清洗5.1进行压力测试。
在施工完成后，对地暖系统进行压力测试，确保系统正常工作，无漏水和渗漏现象。
5.2清洗地暖系统。
通过引入清洗剂进行地暖系统的清洗，以保证管道内无杂质和污垢。
6.保温施工6.1安装保温材料。
在地暖系统的周边墙壁和地板上安装保温材料，以减少热量的散失。
确保保温材料完全覆盖。
7.施工验收与调试7.1进行施工验收。
根据设计要求和相关标准，进行地暖工程的验收，确保施工符合要求。
7.2进行系统调试。
将地暖系统调整到适当的温度和风速，确保系统正常工作，并进行系统的性能测试。
三、施工注意事项1.施工现场必须保持整洁，避免杂物和垃圾污染地暖系统。
2.地暖管道布局应合理，避免管道交叉和死角，保证热量分布均匀。

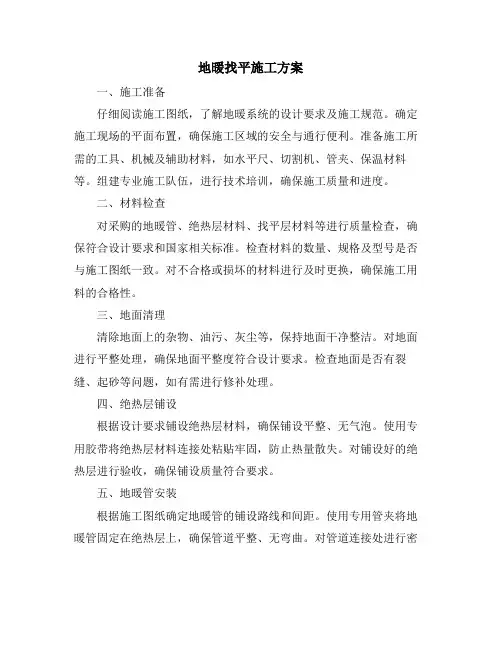

地暖找平施工方案一、施工准备仔细阅读施工图纸，了解地暖系统的设计要求及施工规范。
确定施工现场的平面布置，确保施工区域的安全与通行便利。
准备施工所需的工具、机械及辅助材料，如水平尺、切割机、管夹、保温材料等。
组建专业施工队伍，进行技术培训，确保施工质量和进度。
二、材料检查对采购的地暖管、绝热层材料、找平层材料等进行质量检查，确保符合设计要求和国家相关标准。
检查材料的数量、规格及型号是否与施工图纸一致。
对不合格或损坏的材料进行及时更换，确保施工用料的合格性。
三、地面清理清除地面上的杂物、油污、灰尘等，保持地面干净整洁。
对地面进行平整处理，确保地面平整度符合设计要求。
检查地面是否有裂缝、起砂等问题，如有需进行修补处理。
四、绝热层铺设根据设计要求铺设绝热层材料，确保铺设平整、无气泡。
使用专用胶带将绝热层材料连接处粘贴牢固，防止热量散失。
对铺设好的绝热层进行验收，确保铺设质量符合要求。
五、地暖管安装根据施工图纸确定地暖管的铺设路线和间距。
使用专用管夹将地暖管固定在绝热层上，确保管道平整、无弯曲。
对管道连接处进行密封处理，防止漏水现象发生。
对安装好的地暖管进行验收，确保安装质量符合要求。
六、压力测试在地暖管安装完成后进行压力测试，检查管道连接处是否牢固、无渗漏。
逐步增加压力至设计压力值，保持一定时间观察压力变化情况。
如发现压力下降或渗漏现象，及时进行维修处理，确保管道系统的密封性。
七、找平层施工在地暖管上方铺设找平层材料，确保铺设平整、无空鼓。
使用专用工具对找平层进行压实处理，提高找平层的密实度和平整度。
对铺设好的找平层进行养护处理，防止开裂、起砂等问题发生。
八、质量检查对整个地暖系统的施工质量进行全面检查，包括管道连接、绝热层铺设、找平层施工等方面。
如发现质量问题或安全隐患，及时进行整改处理，确保地暖系统的安全性和可靠性。
对验收合格的地暖系统进行标识和保护处理，防止损坏或污染。
以上为本地暖找平施工方案的主要内容，施工过程中需严格按照方案要求进行施工，确保施工质量和进度。
地暖专项施工方案一、施工准备工作1.确定施工方案：根据客户需求和施工现场情况，确定地暖系统的布置方案。
2.施工前勘察：对施工现场进行勘察，了解地面结构、地暖系统的安装位置以及周边设施情况，做好施工准备工作。
3.施工材料准备：准备所需的地暖管道、支架、环保保护材料、绝缘材料等施工所需材料。
二、地暖管道敷设1.管道敷设方案：根据地暖系统布置方案，确定地暖管道的敷设路径和密度。
2.地面处理：清理地面，确保地面平整干净，没有杂物和障碍物。
3.绝缘层安装：在地面上铺设一层绝缘材料，以减少热量的散失。
4.管道敷设：根据敷设方案，在地面上铺设地暖管道，并使用支架固定，保证管道平整牢固。
三、管道连接和测试1.管道连接：根据地暖系统的设计，将地暖管道与供热设备连接，如锅炉或热水器等。
2.连接测试：进行管道连接测试，确保连接处没有漏水现象。
3.压力测试：对地暖管道进行压力测试，确保管道的密封性和承压能力。
四、地暖系统调试1.温控系统安装：安装地暖温控系统，连接温控器和地暖管道的控制阀门。
2.电气系统接线：对温控器和控制阀门进行电气接线，确保正常运行。
3.系统调试：启动地暖系统，根据温控系统的设定温度进行调试，测试地暖系统的运行状况。
五、地面封装和保护1.防水层安装：在地暖管道上方安装一层防水层，以防止管道漏水对地面造成损坏。
2.隔音层安装：在防水层上方安装一层隔音层，以提高地暖系统的使用舒适性。
3.地面封装：铺设地面材料，如地砖、地板等，对地暖系统进行封装和保护。
六、系统验收和使用1.系统验收：对地暖系统进行全面检查，确保各项工作符合相关标准和施工要求。
2.使用培训：为客户提供地暖系统的使用培训，包括温控系统的操作方法和地暖系统的保养注意事项。
3.售后服务：提供地暖系统的售后服务，解答客户使用中遇到的问题和保修事项。
七、安全注意事项1.施工现场安全：施工过程中，要注意施工现场的安全，设置警示标志和安全防护设施，保证施工人员和周边人员的安全。
地暖专项施工方案一、施工准备1.设计方案：根据居住面积、采暖需求、户型结构等因素，确定地暖设计方案。
2.材料准备：购买地暖系统所需的主要材料，包括地暖管道、地暖辅助材料、控制系统等。
3.工具准备：准备必要的施工工具，包括管道切割机、扳手、焊接工具等。
二、施工步骤1.地暖管道敷设：首先根据设计方案，在地面上进行管道敷设的位置标记。
然后用管道切割机将地暖管道按照规定长度进行切割。
将地暖管道沿着标记出的位置进行铺设，并使用支撑夹固定管道。
2.连接管道：将切割好的地暖管道进行连接。
使用专用的连接件将管道连接起来，并确保连接处的密封性。
3.地暖管道固定：使用支撑夹将地暖管道固定在地面上。
确保管道的安全固定，避免管道松动或移位。
4.安装温控系统：根据设计方案，安装温控系统。
将温控探头安装在适当的位置，然后连接温控仪表和温控探头，进行系统测试。
5.进行管道试压：在所有地暖管道连接完成后，进行管道试压，确保管道没有漏气现象。
6.保温材料安装：根据设计方案，在地暖管道上安装保温材料，以提高系统的保温效果。
7.进行系统测试：连接好地暖管道后，进行系统测试，检查温控系统和地暖管道的工作情况。
确保系统运行正常，达到预期的采暖效果。
8.进行系统调试：进行系统调试，根据实际需求和环境温度，对温控系统进行调整，使系统能够达到最佳的采暖效果。
三、施工要点1.施工前需仔细测量居住面积，计算出合理的供暖面积，以确定所需的地暖管道长度。
2.地暖管道的敷设要避免出现交叉、交错等情况，保证管道平整牢固。
3.地暖管道的连接要使用专用的连接件，并进行密封处理，以确保管道连接处的密封性。
4.地暖管道的固定要牢固可靠，避免管道松动或移位，影响系统正常运行。
5.保温材料的安装要均匀牢固，保证地暖管道的保温效果。
6.温控系统的安装要根据设计方案进行，确保仪表和探头的连接牢固可靠。
7.系统试压和测试要认真进行，发现问题及时修复，确保地暖系统的正常运行。
地暖施工组织设计方案一、前期准备工作在开始地暖施工前，需要进行详细的准备工作，包括材料准备、人员组织和现场安全等方面的考虑。
1. 材料准备1.1 地暖管道材料的选购：根据项目的需求，选择合适的地暖管道材料，一般常用的有PEX管、PPR管和PVC管等。
确保材料品质符合相关标准要求。
1.2 辅助材料准备：准备好与地暖施工有关的辅助材料，如保温层材料、承重板、隔离膜等。
2. 人员组织2.1 施工人员配置：根据项目规模和要求，合理安排施工人员的数量和工作职责，确保施工过程中各项工作有序进行。
2.2 相关技术人员的准备：配备有经验丰富的地暖工程师和技术人员，能够及时解决施工中的技术问题。
3. 现场安全3.1 安全防护设施的准备：确保施工现场有完善的安全防护设施，如安全帽、安全绳、防滑鞋等。
3.2 安全培训和指导：在施工前要对工人进行安全教育和培训，指导他们注意施工过程中的安全事项。
二、施工方案地暖施工方案是地暖施工的详细实施计划，包括施工流程、步骤和注意事项等。
1. 施工流程1.1 现场勘测：在正式施工前，进行现场勘测，确定施工区域的具体情况，如地面平整度、周围环境等。
1.2 安装地暖管道：按照设计图纸和施工要求，进行地暖管道的敷设和连接。
1.3 安装保温层：将保温层材料铺设在地暖管道上，确保管道能够保持一定的温度。
1.4 进行泄压测试：在保温层完工后，进行泄压测试，确保地暖管道的密封性。
1.5 封装地板材料：在地暖管道敷设完毕后，进行地面的地板材料封装，确保地暖系统正常使用。
2. 施工步骤2.1 确定施工起点：根据设计要求，确定地暖系统的施工起点。
2.2 敷设地暖管道：按照施工图纸上的要求，将地暖管道从施工起点开始依次敷设。
2.3 进行连接和固定：在地暖管道敷设过程中，确保管道连接紧密，并进行固定，防止未来使用中出现松动情况。
3. 注意事项3.1 施工温度和湿度：根据地暖材料的要求，注意施工过程中的温度和湿度控制，确保施工质量。
2022年地暖施工方案4篇地暖施工方案1（一）一般规定1、板辐射供暖的安装工程，施工前应具备下列条件：⑴设计图纸及其它技术文件齐全。
2、地板辐射供暖的安装工程，环境温度宜不低5℃。
3、地板辐射供暖施工前，应了解建筑物的结构，熟悉设计图纸、施工方案及其它工种的配合措施。
安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。
4、加热管安装前，应对材料的外观和接头的配合公差进行仔细检查，并清除管道和管件内外的污垢和杂物。
5、安装过程中，应防止油漆、沥青或其它化学溶剂污染塑料类管道。
6、管道系统安装间断或完毕的敞口处，应随时封堵。
⑵经批准的施工方案或施工组织设计已进行技术交底。
⑶施工力量和机具等，能保证正常施工。
⑷施工现场、施工用水和用电、材料储放场地等临时设施，能满足施工需要。
（二）绝热层的铺设1、绝热层应铺设在平整的基地上。
2、绝热层应铺设平整、搭接严密。
当敷有真空镀铝聚脂薄膜或玻璃布基铝箔贴面层时，3、除将加热管固定在绝热层上的塑料卡钉穿透外，不得有其它破损。
（三）加热管的配管和敷设1、按照设计图纸的要求，进行放线并配管。
同一通路的加热管应保持水平。
2、加热管的弯曲半径，PE-RT管有宜小于5倍管外径。
3、填充层内的加热管不应有接头。
4、采用专用工具切管，断口应平整，断口面应垂直于管轴线。
5、加热管应加以固定，可以分别采用以下的固定方法：⑴用固定卡子将加热管直接固定在敷有复合面层的绝热板上。
⑵用扎带将加热管绑扎在铺有复合面层的钢丝网上。
⑶卡在铺设于绝热层的表面的专用管架或管卡上。
6、加热管固定点的间距，直管段不应大于700mm，弯曲管段不应大于350mm。
2、加热管的弯曲半径，PE-RT管有宜小于5倍管外径。
3、填充层内的加热管不应有接头。
4、采用专用工具切管，断口应平整，断口面应垂直于管轴线。
5、加热管应加以固定，可以分别采用以下的固定方法：⑴用固定卡子将加热管直接固定在敷有复合面层的绝热板上。
地暖施工方案地暖施工方案精选2篇（一）地暖施工方案通常包括以下几个主要步骤：1. 安装地暖管道：首先需要在地面上进行地暖采暖管道的布置，一般采用PE-Xa（交联聚乙烯）地暖管。
2. 敷设保温层：地暖系统的保温层可以使用泡沫保温板或耐高温纤维毡等材料。
保温层的敷设有助于提高地暖系统的热效率。
3. 敷设反射层：反射层可以将地暖系统产生的热量反射回室内，提高热效率。
反射层可以使用铝箔、铝塑板等材料。
4. 安装主管阀：在地暖管道上安装主管阀，用于控制地暖系统的温度和流量。
5. 进行测试和调试：完成地暖施工后，需要进行测试和调试，确保地暖系统正常运行。
6. 进行地面铺装：地面铺装可以选择地砖、木地板等材料，地暖系统可以通过铺装材料进行热传导。
7. 安装温控设备：最后，安装温控设备，用于控制地暖系统的温度和时间。
需要根据具体的施工情况和需要定制的地暖系统进行详细设计和施工方案制定。
建议寻找专业的地暖施工公司进行咨询和施工。
地暖施工方案精选2篇（二）地暖施工合同甲方：（以下简称“业主”）地址：电话：身份证号码：法定代表人或负责人：乙方：（以下简称“施工方”）地址：电话：法定代表人或负责人：鉴于甲方计划在其所在地的房产上安装地暖系统，双方本着公平合理，平等自愿的原则，就地暖施工事宜达成如下约定：一、工程内容：1.施工方应负责对甲方的房产进行地暖系统的安装工作，按照双方商定的施工图纸、设计方案及要求进行施工。
2.施工方应配合甲方的要求，确保地暖系统的运行效果和质量，并保证施工期间房产的安全。
3.施工方应在施工期间按时提供现场施工进度汇报，如有延期或其他不可抗力导致的变动，应及时通知甲方，并寻求合理解决办法。
二、工程报价及支付方式：1.工程总价为：人民币（大写）（￥0000.00元）其中包括材料费、人工费、设备费、监理费等。
2.支付方式：（1）甲方在签署本合同后，应支付工程总价的30%作为预付款。
（2）施工方在完成施工后，甲方应支付工程总价的60%作为尾款。
一、编制依据1. 《地暖工程施工及验收规范》（GB50242-2002）2. 《建筑工程施工质量验收统一标准》（GB50300-2001）3. 相关设计图纸及施工技术文件4. 施工现场实际情况二、工程概况本工程为XX住宅小区，地暖施工范围为住宅室内，包括客厅、卧室、卫生间、厨房等区域。
地暖系统采用地板辐射采暖方式，供热介质为热水，供水温度为40-60℃，回水温度为30-50℃。
三、施工准备1. 技术准备（1）组织施工人员学习地暖施工规范、设计图纸及施工技术文件，提高施工人员的专业技能。
（2）制定施工组织设计，明确施工工艺、质量标准、安全措施等。
2. 材料准备（1）地暖管材：采用PE-RT地暖管，规格为De20，S5。
（2）分水器：采用螺纹连接式分水器，根据设计要求选择合适的型号。
（3）保温材料：采用30厚复合铝箔挤塑聚苯乙烯保温板。
（4）填充层：采用C15豆石混凝土，厚度为60mm。
（5）其他辅助材料：包括胶粘剂、锚固件、扣件等。
3. 机具准备（1）机具：切割机、焊接机、电锤、水平尺、卷尺、电动试压泵等。
（2）工具：扳手、螺丝刀、手锯、水平尺、卷尺等。
四、施工工艺流程1. 施工前准备：检查施工场地，清理杂物，确保施工环境符合要求。
2. 放线定位：根据设计图纸，确定地暖管铺设路径，进行放线定位。
3. 地暖管铺设：按照设计要求，将地暖管铺设在保温板上，注意管材间距、弯曲半径等。
4. 分水器安装：将分水器与地暖管连接，确保连接牢固。
5. 保温层铺设：将保温板铺设在地暖管上方，确保保温效果。
6. 填充层施工：将豆石混凝土浇筑在地暖管及保温层上方，厚度为60mm。
7. 防水处理：对卫生间、厨房等易渗漏区域进行防水处理。
8. 地面找平：对填充层进行找平处理，确保地面平整。
9. 地暖系统试压：对地暖系统进行试压，确保无泄漏。
10. 施工验收：按照规范要求，对地暖施工质量进行验收。
五、质量要求1. 地暖管铺设平整，无扭曲、变形等现象。
第1篇一、工程概况1. 工程名称：某住宅小区地暖工程2. 工程地点：某住宅小区3. 工程规模：建筑面积约10万平方米4. 工程类型：住宅地暖系统5. 施工单位：某建筑工程有限公司二、施工准备1. 技术准备（1）熟悉工程图纸，了解设计要求及施工规范。
（2）组织施工人员学习地暖施工技术及操作规程。
（3）编制施工方案，明确施工工艺、质量要求及安全措施。
2. 材料准备（1）地暖管材：选择符合国家标准的地暖管材，如PE-RT管、PB管等。
（2）保温材料：选用符合国家标准的高效保温材料，如聚苯乙烯泡沫板等。
（3）保温钉、保温带、管卡等辅助材料。
3. 施工设备准备（1）热熔连接机、切割机、焊机等管道加工设备。
（2）保温材料铺设设备，如辊筒、切割机等。
（3）地面找平设备，如砂浆搅拌机、抹平机等。
4. 人员准备（1）组织施工队伍，明确各工种人员职责。
（2）对施工人员进行岗前培训，确保施工质量。
三、施工工艺1. 施工流程（1）施工准备：测量放线、基层处理、材料准备。
（2）管道铺设：管道加工、铺设、连接。
（3）保温层施工：保温材料铺设、固定、密封。
（4）找平层施工：找平层铺设、找平、养护。
（5）地暖系统打压测试：打压、检查、调试。
（6）系统验收：检查、验收、交付使用。
2. 施工要点（1）测量放线：根据设计图纸，测量放线，确定管道走向、间距及位置。
（2）基层处理：清理基层，确保平整、干净、无杂物。
（3）管道铺设：a. 管道加工：根据设计要求，加工管道，确保管道长度、弯曲度、连接方式符合要求。
b. 铺设：按照设计要求，将管道铺设在基层上，注意管道间距、走向、连接。
c. 连接：采用热熔连接、电熔连接等方法，确保管道连接牢固、密封。
（4）保温层施工：a. 铺设：将保温材料铺设在管道周围，确保保温效果。
b. 固定：采用保温钉、保温带等固定保温材料，防止保温层脱落。
c. 密封：在保温层接口处，采用专用密封胶密封，防止热量损失。
（5）找平层施工：a. 铺设：将找平层铺设在保温层上，确保平整、均匀。
地暖施工方案整理表姓名:职业工种:申请级别:受理机构:填报日期:住宅地暖施工组织设计第一章编制依据与说明（一）编制依据1、XX9# 楼低温热水地辐射采暖项目建筑平面图和管路系统图2、XX邸9# 楼低温热水地辐射采暖项目采购文件3、行业标准《地面辐射供暖技术规程》JGJ142-20044、国家标准《建筑给排水采暖施工质量验收规范》GB50242-20045、国家标准《采暖通风及空气调节设计规范》GB50019-20036、国家标准《冷热水用耐热聚乙烯（PERT）管道系统》CJ/T175-20027、国家标准《冷热水用耐热聚乙烯（PEx）管道系统》CJ/T175-20028、国家标准《冷热水用耐热聚乙烯（PPR）管道系统》GB/T187429、陕西XX冷暖设备有限公司低温热水地板辐射供暖应用技术规程（试行）10、根据甲方、土建总包单位所提供的应具备地板采暖施工条件的情况11、根据与甲方或土建总包单位工程商洽文件。
（二）编制说明1、在全面施工前的准备阶段，经现场实地考察后，需要与甲方监理、土建总包单位协商并签署与本工程相关的工程洽商文件。
2、为确保施工进度，在经监理验收合格，，土建总包单位已提供相应具备低温地板采暖施工条件下。
3、我公司在陕西省首先购进韩国全自动发泡水泥设备和全自动砂浆回填设备，自行编制了技术规程并在XX（6万M2）、XX佳园（15万M2）、XX工商局（1.5万M2）等项目进行施工。
得到用户一致好评。
全自动发泡水泥和全自动砂浆不仅保证原有的强度、隔热和续热性，而且大大提高工程进度XX6万M2仅用了35天全部完成低温热水供暖系统。
第二章工程概况及施工要求（一）工程概况XX9# 楼项目低温地板热水辐射采暖工程建筑面积约平方米。
（二）工程特点工程采用室内铺设轻质发泡水泥为隔热层的新工艺，分水器采用德国XX智能分集水器，施工过程中不宜于其它施工作业同时交叉作业，对有可能发生的交叉作业，要求与相关专业共同协商，确定合理的配合方案。
地板辐射采暖工程要求同土建总包单位紧密配合，加强合作，以确保工程质量和进度。
（三）绝热层厚度轻质发泡水泥隔热层和砂浆填充层总厚度为8㎝，其中轻质发泡水泥厚度为3㎝，填充层（砂浆）5㎝。
第三章施工组织方案及说明（一）项目经理部1、成立项目领导小组为保证工程进度、质量安全落到实处，协调重大问题的处理，特成立领导小组。
项目领导小组：组长领导小组成员：领导小组职责：（1）、对工程进度、安全、质量进行全方位管理并组织落实。
（2）、对工程进度、安全、质量进行不间断的监控和协调。
（3）、经常听取甲方、监理方对工程进度、质量和安全提出的意见和建议，提高实施方法或改进措施。
（4）、将工程建设为优良工程，工程一次提交合格率100%。
2、项目经理部（1）、项目经理部组织示意图………3、项目经理简介项目总工技术部材料部地暖施工组 发泡水泥施工组 巡检员 温控布线施工组4、发泡水泥工程队长简介5、砂浆回填工程队长简介（二）施工组织说明1、按照施工组织总面积，建立施工现场管理体系。
由项目经理统筹安排、协调各楼项目经理负责人工作。
项目总工对工程技术进行整体控制。
各楼层的项目负责人主抓本楼的全面工作，包括施工进度、质量、安全和技术。
施工队长直接负责施工现场。
各管理人员做好项目配合工作。
要求所有成员各负其责，认真配合，认真履行管理制度。
各施工组实行定额考核，严格执行奖惩制度。
2、按项目大小确定组织机构。
在项目比较大的情况下，各楼项目负责人可增设材料员、技术员和安全质量员。
在项目小时可由技术部、材料部、质量安全部直接管理。
轻质发泡水泥施工组和地暖管道施工人力组织，按施工面积和进度要求设置。
3、甲方应提供工程指挥部、地暖材料库用场地、固定水泥堆放场、发泡水泥机和蓄水罐临时用地见下表第四章施工准备工作（一）、土建总包单位的施工准备工作1、对地板辐射采暖工程施工图组织有关工种进行会审、技术交底，以便于双方协作施工。
2、由甲方协调土建总包单位提供地暖施工用电、用水、临时用地、施工材料垂直运输等相关配合。
3、提供地暖施工所要求的作业面，其内容如下：3.1清理地面落地灰，要求室内地板采暖以下基层的平整度确保高低差在5㎜以内。
3.2预留室内墙体各部位50线以便于地板采暖安装标高控制。
3.3为满足室内面层标达到设计与施工规范要求，为确保地暖施工质量符合设计与施工规范要求，室内地板采暖以下，基层上表面标高需满足：设计规定的混凝土填充上表面交工标高=基本上表面标高+设计要求的砂浆填充层厚度+设计要求的发泡砼隔热层厚度3.4土建已完成墙面粉刷（不含面层）、外窗、外门已安装完毕，卫生间做完闭水试验并经过验收。
3.5室内楼板以上有强、弱电或其他管线敷设安装要求的，需完成施工工作并通过验收。
3.6地板采暖以下基层要求干净（无尘土及石子）、无杂物堆放，做到室内地面处理清洁。
为保证工程质量、施工进度，以上六项由土建总包单位所提供的符合地板采暖施工条件要求的作业面需经监理验收合格后方可交付进行地暖施工。
4、预留各楼层施工洞口，以便于地暖及其他后续工种施工。
5、提供利用垂直提升机输送地暖施工材料的配合。
6、组织有关部门做好对地板采暖工程质检、验收与交接的准备工作。
7、统一安排施工进度计划，编排各楼号地暖施工的先后顺序与准确时间，以便地暖分包单位于开工前进行合理的分段、分组与人员、材料、设备的调配。
（二）地板采暖分包单位的施工准备工作1、组织施工技术人员的图纸会审工作，以熟悉图纸、了解设计意图、明确施工工艺，并对工程施工人员进行详尽的技术交底。
2、配合土建总包单位进行技术交底工作，以便于双方协作施工。
3、协调甲方、土建总包单位落实地暖施工用电、用水、临时用地、施工材料垂直运输等相关配合事宜，并尽快组建项目指挥部、楼号项目部，建立施工现场管理体制；准备库房及场地并做好通电、通水的准备工作，为施工材料、设备、人员进场铺平道路。
4、考察施工现场，根据土建总包单位制定的施工进度计划，编排的各楼号地暖施工的先后顺序与准确时间，进一步完善施工组织设计，在经甲方、监理审批后，于开工前进行合理的施工分段、分组与人员、材料、设备的调配。
5、组织施工人员及设备按已定的施工进度计划按期即时到位。
6、根据已通过甲方封样验收的材料品种及施工进度计划进行一次性备料并按期即时到位，并组织人力进行施工材料入库、入场的准备工作，要求地暖施工材料分区号入库摆放。
7、办理各项开工前施工审批手续。
8、协助监理、土建总包单位对地板辐射采暖施工前所应具备的现场施工条件进行验收，并办理交接手续。
9、由地暖项目指挥部至项目部再到全体施工人员，结合现场实际情况，再次进行全面的技术、质量、安全交底并进行施工前的全体总动员。
10、为确保工程顺利实施，要求做好技术资料存档及报验的准备工作。
第五章施工人力布置（一）温控分水器电控系统人力布置：1、温控分水器电控施工系统人力布置图：施工工作面交接墙面刻槽工作工人PVC线管安装工人穿线工作工人线槽修补工作工人现场清理工作工人2、温控分水器电控系统施工人力布置说明：2.1、依据建设部建质[2002]156号国家建筑标准常用低压配电设备安装。
2.2、在安装过程中适用于正常环境中的1000v以下民用建筑常用电气设备安装，不适用安装于爆炸及火灾危险环境场所。
2.3、工程使用的是国家标准的PVC管。
2.4、安装只要以地面的边角及墙体，在安装过程中用PVC管来做套管已防止线的裸漏引起的不安全。
2.5、分室控温：在集水器上的每个控制阀门加装电热执行器，执行器由安装在各区域的房间温控控制，每个房间可独立设置温度，可以达到舒适、节能的效果。
2.6、分集水器配置：球阀2只，自动排气阀2只，末端三通2只，泄水阀2只、支架2个、管接头每路2个；2.7、每个施工组由8名施工人员组成，一次性流水作业，由队长带队。
（二）、轻质发泡水泥隔热层人力布置1、轻质发泡水泥隔热层施工组人力布置2、轻质发泡水泥隔热层施工组人力布置说明：2.1每个发泡层施工组由7名施工人员组成，楼下4人、施工楼层设3人，由组长带队，由发泡层施工队长直接指挥调派。
2.2施工组数根据现场具备施工条件的情况进行机动增减。
（三）地暖管道系统施工布置1、地暖管道施工组人员布置发泡层养护期满2、地暖管道施工组人力布置说明2.1每个地暖管道施工组由4名施工人员组成，由组长带队，由地暖管道施工队长直接指挥调派。
2.2另设1～2名机动巡检员由地暖管道施工队长直接调派、统筹安排，确保做好土建细石砼填充层施工的配合工作，确保各施工组从材料到设备再到人力能够满足连续作业要求，并配合技术员进行一定程度的质量检查工作。
2.3施工组数根据现场具备施工条件的情况进行机动增减。
2.4针对9#楼的沉降式客厅，负责专人安排剔槽，以利于管道敷设。
（四）水泥砂浆回填层人力布置1、水泥砂浆施工布置2、水泥砂浆施工组人力安排2.1水泥砂浆施工组每组为10人，楼下6人，楼上施工人员4人。
2.2水泥砂浆收面人员视水泥砂浆浇注面积来定。
每组至3-4人。
2.3、200*200mm钢网铺设工人2人。
（五）施工总体布置在进行合理分段、分组及各项人力配备、安排的同时，各楼项目部项目经理、会同技术员、安全员、材料员进行现场检查，现场处理问题，协调关系，确保工程从质量、进度、安全及各项方面上均得以顺利实施，并由项目经理及时将情况报送地暖项目指挥部，以便指挥部能够及时采取措施，对所有区域地暖工程的实施进行整体调控。
第六章施工程序、施工方法和检验一、施工程序1、温控分水器电控系统施工工艺流程图：2、轻质发泡水泥隔热层施工工艺流程图3、地暖管道系统施工工艺流程图1、温控分水器电控系统施工方法：1.1在电控系统施工前配合总包单位对室内工作面进行交接。
看墙面刻槽位置是否合适，防止破坏其他预埋管道系统。
1.2墙面刻槽前，要注意施工保护措施，确保施工时墙面破坏程度最小。
槽深不小于3cm1.3 PVC线管及线安装完后，要确保PVC线管无死折，弯曲半径不小于6倍管外径；以1.4保证将来维修工作的顺利施工。
1.5穿线完成后要进行绝缘电阻测试；1.6线管隐蔽应在保温层下，不得和地暖管交叉。
2、轻质发泡水泥隔热层施工方法：2.1地板辐射采暖工序施工前要配合监理、土建总包单位进行室内基层检查、交接工作，如现场不具备施工条件（如存在地面平整度不符合要求、基层地表标高不符合设计要求、地面不清洁等情况）或具备条件的工作面但无法满足地板辐射采暖工程进度计划，在此情况下不应进行地板辐射采暖施工。
2.2施工楼层施工前的准备工作：由轻质气泡水泥施工组长安排楼内施工人员进行基层地面撒水、施工标高及施工区域挡板设置工作，确保施工标高的准确性，以满足轻质气泡水泥隔热层标高达到设计规定要求。
