220kv变电站毕业设计

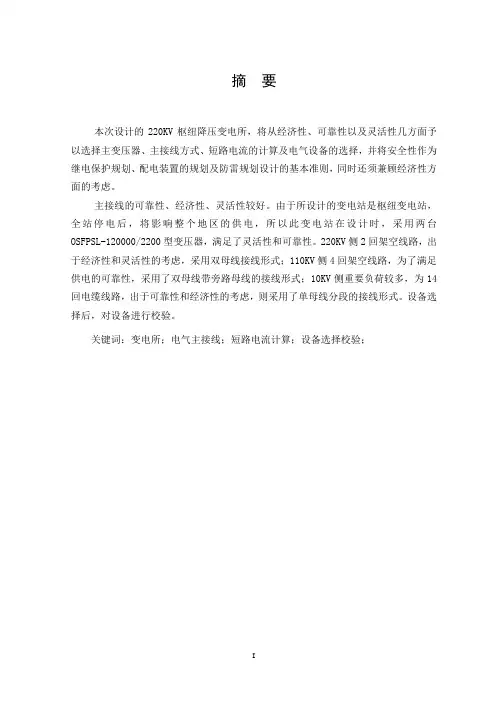

摘要本次设计的220KV枢纽降压变电所，将从经济性、可靠性以及灵活性几方面予以选择主变压器、主接线方式、短路电流的计算及电气设备的选择，并将安全性作为继电保护规划、配电装置的规划及防雷规划设计的基本准则，同时还须兼顾经济性方面的考虑。

主接线的可靠性、经济性、灵活性较好。

由于所设计的变电站是枢纽变电站，全站停电后，将影响整个地区的供电，所以此变电站在设计时，采用两台OSFPSL-120000/2200型变压器，满足了灵活性和可靠性。

220KV侧2回架空线路，出于经济性和灵活性的考虑，采用双母线接线形式；110KV侧4回架空线路，为了满足供电的可靠性，采用了双母线带旁路母线的接线形式；10KV侧重要负荷较多，为14回电缆线路，出于可靠性和经济性的考虑，则采用了单母线分段的接线形式。

设备选择后，对设备进行校验。

关键词：变电所；电气主接线；短路电流计算；设备选择校验；AbstractShould design the some problem that discussed in design first 220 KV change to give or get an electric shock, include an electricity lord that changing and giving or get an electric shock the choice, short-circuit electric current calculation connects the line design, electricity equipments and press protection etc. problem with the research that conduct electricity after the electricity protection programming.The reliability、economic and flexibility of the bus arrangement is well. This is a local electric substation. If the electric substation power cut, it will influence the whole area. So in the design of this electric substation use two transformers which model number is OSFPSL-120000/2200. So it can satisfy the flexibility and reliability. It doesn’t take load in the side of 220KV, so it uses double bus bar cord form in order to satisfy economy and reliability .There is much load in the side of 110KV. In order to satisfy the reliability of power supply, it uses double bus bars which have bypass bus bar cord form. There are much important load and it take the load of this electric substation in the side of 10KV, considering the reliability and economy, it use single bus bar section card form .After the equipment be selected, it should be checked.Key words：substation ；the electrical bus arrangement ；the calculation of short circuit；equipment selection and check。

第一篇设计说明书1 设计有关内容1.1 原始资料拟建变电所的概况（1）建所的目的：由于某地区电力系统的发展和负荷的增长，拟建一个220kV变电所，向该地区用110kV和10kV电压供电。

（2）与系统接线情况（见图1—1）:图1—1：系统接线简图（3）地区自然条件：年最高气温：40℃，年最低气温：-5℃，年平均气温：18℃。

（4）出线方向：220kV向北，110kV向西，10kV向东南。

负荷资料（1）220kV线路5回，其中1回备用。

（2）110kV线路10回，其中2回备用（见表1—1）。

续表1-1注：上述各负荷间的同时系数为0.85。

（3）10KV线路14回，其中2回备用（见表1—2）。

注：上述各负荷间的同时系数为0.8；且110kV负荷与10kV负荷同时系数为0.85。

（4）所用负荷资料（见表1—3）。

2 变电所电气主接线初步设计变电所电气主接线是根据电能输送和分配的要求表示主要电气设备相互之间的连接关系，以及本变电所与电力系统的电气连接关系。

因此，电气主接线是构成电力系统的重要环节，是电力系统设计和发电厂、变电站设计的主要部分。

主接线的确定对电力系统整体及发电厂、变电站本身运行的可靠性、灵活性和经济性密切相关，并且对电气设备选择、配电装置布置、继电保护和控制方式的拟定有较大影响。

因此，必须正确处理好各方面的影响，全面分析有关影响因素，通过技术经济比较，合理确定主接线方案。

本章主要从电气主接线的方式及特点等方面分析，确定220kV、110kV、及10kV母线采用的主接线方式，确保该变电所满足可靠性、灵活性和经济性三大要求。

2.1 变电所电气主接线设计的基本要求在选择发电厂或变电所的电气主接线时,应注意其在系统中的地位、回路数、设备特点及负荷性质等条件，并考虑下列基本要求：供电的可靠性当个别设备发生事故或需要停电检修时不宜影响对系统供电；断路器、母线等故障，母线检修时尽量减少停运回路数和停运时间，并保证对一级负荷或大部分二级负荷的供电。

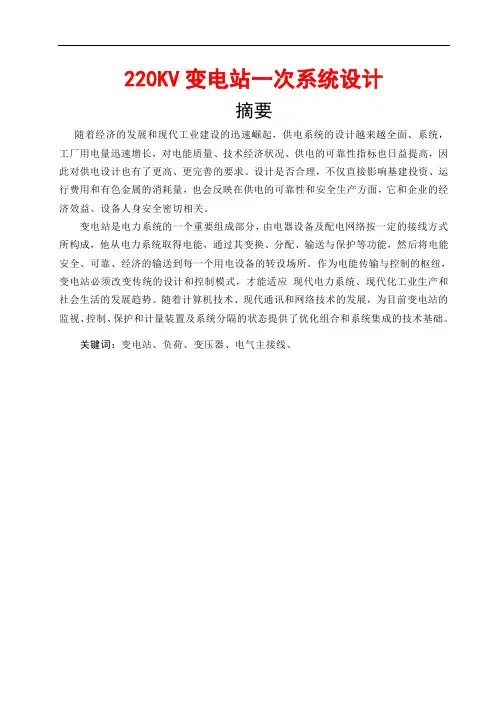

220KV变电站一次系统设计摘要随着经济的发展和现代工业建设的迅速崛起，供电系统的设计越来越全面、系统，工厂用电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。

设计是否合理，不仅直接影响基建投资、运行费用和有色金属的消耗量，也会反映在供电的可靠性和安全生产方面，它和企业的经济效益、设备人身安全密切相关。

变电站是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。

作为电能传输与控制的枢纽，变电站必须改变传统的设计和控制模式，才能适应现代电力系统、现代化工业生产和社会生活的发展趋势。

随着计算机技术、现代通讯和网络技术的发展，为目前变电站的监视、控制、保护和计量装置及系统分隔的状态提供了优化组合和系统集成的技术基础。

关键词：变电站、负荷、变压器、电气主接线、220KV substation system design timeAbstractWith economic development and the rapid rise of modern industrial construction, power supply system design more comprehensive, systematic, plant fast-growing consumption of electricity, for power quality, technical and economic conditions, supply reliability index is also increasing, so of power supply design have higher and better requirements. Whether the design is reasonable, not only a direct impact on infrastructure investment, operation costs and the consumption of non-ferrous metals, will be reflected in the electricity supply reliability and security of production, its economic benefits of enterprises, equipment, personal safety are closely linked.Substation is the power system, an important component of, from electrical equipment and wiring distribution network according to a certain mode of composition, he obtained from the energy power system, through its transformation, distribution, transport and protection functions, and then energy security, reliable and economical transportation to every electrical equipment, turn-based sites. As a power transmission and control hub, substation must change the traditional design and control mode, to adapt to the modern power systems, modern industrial production and social life trends. With computer technology, modern communications and network technology development,For the current substation monitoring, control, protection and measuring devices and systems provide a separate state of optimal combination and system integration technology base.Key words：substation, load, transformers, main electrical wiring,目录前言 (1)第1章对原始资料的分析 (3)1.1所设计变电所的特点 (3)1.2变压器初选方案的选择 (3)1.3电气主接线方案的选择 (4)第2章变电所电气主接线方案设计 (5)2.1电气主接线设计原则和要求 (5)2.2接线方案特点及其最佳接线方案的确定 (6)2.3 主变压器选择 (10)2.4 两个初选电气主接线方案图 (12)2.5 初选电气主接线方案的经济计算比较 (12)2.6 本所方案的评定 (19)第3章变电所电气主接线短路电流计算 (22)3.1 概述 (22)3.2 计算短路电流的标幺制方法 (25)3.3 短路电流的实用计算法 (25)3.4 短路电流计算过程及结果 (26)第4章主要电器设备选择 (31)4.1 电器的选择条件 (31)4.2 高压断路器及选择 (32)4.3 高压隔离开关的选择 (34)4.4 电流互感器的选择 (36)4.5 电压互感器的选择 (37)4.6 汇流母线的选择 (39)4.7 避雷器的选择 (46)第5章 220KV和110KV屋外配电装置造型 (51)5.1 概述 (51)5.2 220KV和110KV屋外配电装置造型 (51)第6章二次系统继电保护配置及自动装置配置 (53)6.1二次系统继电保护的配置 (53)6.2 自动装置的配置 (57)致谢 (58)参考文献 (59)附录 (59)前言本次毕业设计的题目是：220KV变电站一次系统设计设计内容是：电气主系统设计电气主接线是由高压电器通过连接线，按其功能组成接受和分配电能的电路，成为传输强电流和高电压的网络，也称为一次接线或电气主系统，是电力系统网络结构的重要组成部分，它直接影响变电所运行的可靠性，灵活性并对选择配电装置、继电保护、自动装置和控制方式的拟定都有决定性的关系。

220KV变电站设计毕业论文
简介
本文档旨在探讨和研究220KV变电站的设计要点和技术考虑
因素。

变电站作为电力系统的重要组成部分，其设计对于电力传输
和配电具有重要影响。

本文将重点讨论变电站的整体设计、设备选
择和布局优化等方面。

设计要点
1. 变电站规模与载能力的匹配：根据实际需求和负荷预测，确
定变电站的规模和容量，确保其能够满足供电要求。

2. 电力设备的选择与配置：选择合适的变压器、开关设备、保
护装置等，确保设备的可靠性和稳定性。

3. 控制系统和自动化技术：采用先进的控制系统和自动化技术，提高变电站的运行效率和安全性。

4. 安全与环保考虑：考虑火灾、爆炸和电磁辐射等安全因素，
同时注重变电站的环保设计和能源利用效率。

技术考虑因素
1. 电气设计：包括电压等级、电流容量、电缆布置、接地系统等。

2. 建筑结构设计：确保变电站建筑的稳定性和安全性。

3. 通信系统设计：实现变电站的远程监控和通信功能。

4. 维护和运维考虑：考虑到变电站的长期运行和维护，设计应方便检修和维护。

结论
通过对220KV变电站设计的研究和探讨，可以更好地理解其设计要点和技术考虑因素。

合理的变电站设计能够提高供电质量，增强电力系统的稳定性和可靠性。

因此，在进行220KV变电站设计时，需要充分考虑以上要点和因素，以满足供电需求并确保变电站的安全和可持续发展。
