第13讲 电磁感应规律及其应用(原卷版)

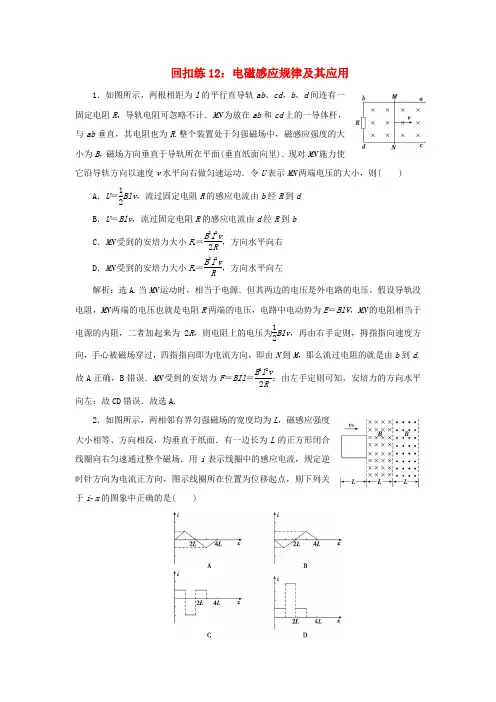

回扣练12：电磁感应规律及其应用1．如图所示，两根相距为l 的平行直导轨ab 、cd ，b 、d 间连有一固定电阻R ，导轨电阻可忽略不计．MN 为放在ab 和cd 上的一导体杆，与ab 垂直，其电阻也为R .整个装置处于匀强磁场中，磁感应强度的大小为B ，磁场方向垂直于导轨所在平面(垂直纸面向里)．现对MN 施力使它沿导轨方向以速度v 水平向右做匀速运动．令U 表示MN 两端电压的大小，则( )A ．U ＝12Blv ，流过固定电阻R 的感应电流由b 经R 到dB ．U ＝Blv ，流过固定电阻R 的感应电流由d 经R 到bC ．MN 受到的安培力大小F A ＝B 2l 2v 2R，方向水平向右 D ．MN 受到的安培力大小F A ＝B 2l 2v R，方向水平向左 解析：选A.当MN 运动时，相当于电源．但其两边的电压是外电路的电压，假设导轨没电阻，MN 两端的电压也就是电阻R 两端的电压，电路中电动势为E ＝BlV ，MN 的电阻相当于电源的内阻，二者加起来为2R ，则电阻上的电压为12Blv ，再由右手定则，拇指指向速度方向，手心被磁场穿过，四指指向即为电流方向，即由N 到M ，那么流过电阻的就是由b 到d .故A 正确，B 错误．MN 受到的安培力F ＝BIl ＝B 2l 2v 2R；由左手定则可知，安培力的方向水平向左；故CD 错误．故选A.2．如图所示，两相邻有界匀强磁场的宽度均为L ，磁感应强度大小相等、方向相反，均垂直于纸面．有一边长为L 的正方形闭合线圈向右匀速通过整个磁场．用i 表示线圈中的感应电流，规定逆时针方向为电流正方向，图示线圈所在位置为位移起点，则下列关于i ­x 的图象中正确的是( )解析：选C.线圈进入磁场，在进入磁场的0～L 的过程中，E ＝BLv ，电流I ＝BLv R ，根据右手定则判断方向为逆时针方向，为正方向；在L ～2L 的过程中，电动势E ＝2BLv ，电流I ＝2BLv R，根据右手定则判断方向为顺时针方向，为负方向；在2L ～3L 的过程中，E ＝BLv ，电流I ＝BLv R，根据右手定则判断方向为逆时针方向，为正方向；故ABD 错误，C 正确；故选C.3．如图所示，表面粗糙的U 形金属线框水平固定，其上横放一根阻值为R 的金属棒ab ，金属棒与线框接触良好，一通电螺线管竖直放置在线框与金属棒组成的回路中，下列说法正确的是( )A ．当变阻器滑片P 向上滑动时，螺线管内部的磁通量增大B ．当变阻器滑片P 向下滑动时，金属棒所受摩擦力方向向右C ．当变阻器滑片P 向上滑动时，流过金属棒的电流方向由a 到bD ．当变阻器滑片P 向下滑动时，流过金属棒的电流方向由a 到b解析：选C.根据右手螺旋定则可知螺线管下端为N 极，而穿过回路的磁通量分为两部分，一部分为螺线管内部磁场，方向竖直向下，一部分为螺线管外部磁场，方向竖直向上，而总的磁通量方向为竖直向下，当变阻器滑片P 向上滑动时，滑动变阻器连入电路的电阻增大，螺线管中电流减小，产生的磁场变弱，即穿过回路的磁通量向下减小，根据楞次定律可得流过金属棒的电流方向由a 到b ，A 错误C 正确；当变阻器滑片P 向下滑动时，滑动变阻器连入电路的电阻减小，螺线管中电流变大，产生的磁场变强，即穿过回路的磁通量向下增大，根据楞次定律可得流过金属棒的电流方向由b 到a ，而导体棒所处磁场方向为竖直向上的，金属棒所受安培力方向向右，故摩擦力方向向左，故BD 错误．故选C.4．如图所示，处于竖直面的长方形导线框MNPQ 边长分别为L和2L ，M 、N 间连接两块水平正对放置的金属板，金属板距离为d ，虚线为线框中轴线，虚线右侧有垂直线框平面向里的匀强磁场．两板间有一个质量为m 、电量为q 的带正电油滴恰好处于平衡状态，重力加速度为g ，则下列关于磁场磁感应强度大小B 的变化情况及其变化率的说法正确的是( )A ．正在增强，ΔB Δt ＝mgd qL 2 B ．正在减小，ΔB Δt ＝mgd qL 2C ．正在增强，ΔB Δt ＝mgd 2qL 2D ．正在减小，ΔB Δt ＝mgd 2qL2 解析：选B.电荷量为q 的带正电的油滴恰好处于静止状态，电场力竖直向上，则电容器的下极板带正电，所以线框下端相当于电源的正极，感应电动势顺时针方向，感应电流的磁场方向和原磁场同向，根据楞次定律，可得穿过线框的磁通量在均匀减小；线框产生的感应电动势：E ＝ΔB Δt S ＝ΔB Δt L 2；油滴所受电场力：F ＝E 场q ，对油滴，根据平衡条件得：q E d＝mg ；所以解得，线圈中的磁通量变化率的大小为：ΔB Δt ＝mgd qL2；故选B. 5.如图所示，相距为d 的两条水平虚线L 1、L 2之间是方向水平向里的匀强磁场，磁感应强度为B ，正方形线圈abcd 边长为L (L ＜d )，质量为m 、电阻为R ，将线圈在磁场上方h 高处静止释放，cd 边刚进入磁场时速度为v 0，cd 边刚离开磁场时速度也为v 0，则线圈穿过磁场的过程中(从cd 边刚进入磁场一直到ab 边离开磁场为止)( )A ．感应电流所做的功为3mgdB ．线圈的最小速度一定大于mgR B 2L 2C ．线圈的最小速度一定是2g （h ＋L －d ）D ．线圈穿出磁场的过程中，感应电流为逆时针方向解析：选C.据能量守恒，研究从cd 边刚进入磁场到cd 边刚穿出磁场的过程：动能变化量为0，重力势能转化为线框进入磁场的过程中产生的热量，Q ＝mgd .cd 边刚进入磁场时速度为v 0，cd 边刚离开磁场时速度也为v 0，所以从cd 边刚穿出磁场到ab 边离开磁场的过程，线框产生的热量与从cd 边刚进入磁场到ab 边刚进入磁场的过程产生的热量相等，所以线圈从cd 边进入磁场到ab 边离开磁场的过程，产生的热量Q ′＝2mgd ，感应电流做的功为2mgd ，故A 错误．线框可能进入磁场先做减速运动，在完全进入磁场前已做匀速运动，刚完全进入磁场时的速度最小，有：mg ＝B 2L 2v R ，解得可能的最小速度v ＝mgR B 2L2，故B 错误．因为进磁场时要减速，线圈全部进入磁场后做匀加速运动，则知线圈刚全部进入磁场的瞬间速度最小，线圈从开始下落到线圈刚完全进入磁场的过程，根据能量守恒定律得：mg (h ＋L )＝Q＋12mv 2，解得最小速度v ＝2g （h ＋L －d ），故C 正确．线圈穿出磁场的过程，由楞次定律知，感应电流的方向为顺时针，故D 错误．故选C.6．如图所示的电路中，三个相同的灯泡a 、b 、c 和电感L 1、L 2与直流电源连接，电感的电阻忽略不计．电键S 从闭合状态突然断开时，下列判断正确的( )A ．a 先变亮，然后逐渐变暗B ．b 先变亮，然后逐渐变暗C ．c 先变亮，然后逐渐变暗D ．b 、c 都先变亮，然后逐渐变暗解析：选A.电键S 闭合时，电感L 1中电流等于两倍L 2的电流，断开电键S 的瞬间，由于自感作用，两个电感线圈相当于两个电源，与三个灯泡构成闭合回路，通过b 、c 的电流都通过a ，故a 先变亮，然后逐渐变暗，故A 正确； b 、c 灯泡由电流i 逐渐减小，B 、C 、D 错误 .故选A.7．(多选)如图甲所示，宽度为L 的足够长的光滑平行金属导轨固定在水平面上，导轨左端连接一电容为C 的电容器，将一质量为m 的导体棒与导轨垂直放置，导轨间存在垂直导轨平面向下的匀强磁场，磁感应强度为B .用与导轨平行的外力F 向右拉动导体棒，使导体棒由静止开始运动，作用时间t 1后撤去力F ，撤去力F 前棒内电流变化情况如图乙所示．整个过程中电容器未被击穿，不计空气阻力．下列说法正确的是 ( )A ．有外力作用时，导体棒在导轨上做匀速运动B ．有外力作用时，导体棒在导轨上做匀加速直线运动C ．外力F 的冲量大小为It 1⎝ ⎛⎭⎪⎫BL ＋m CBL D ．撤去外力F 后，导体棒最终静止在导轨上，电容器中最终储存的电能为零解析：选BC.对电容器Q ＝CU ，则ΔQ ＝C ΔU ，I ＝ΔQ Δt ；ΔU ＝ΔE ＝BL Δv ；解得I ＝CBL Δv Δt＝CBLa ，则导体棒的加速度a 恒定，做匀加速运动，选项A 错误，B 正确；根据牛顿第二定律：F －BIL ＝ma ，则F ＝BIL ＋mI CBL ，则外力F 的冲量大小为I F ＝Ft 1＝It 1⎝⎛⎭⎪⎫BL ＋m CBL ，选项C 正确；撤去外力F 后，导体棒开始时做减速运动，当导体棒产生的感应电动势与电容器两端电压相等时，回路中电流为零，此时安培力为零，导体棒做匀速运动，此时电容器两端的电压不为零，则最终储存的电能不为零，选项D 错误；故选BC.8．(多选)如图所示，在竖直平面内MN 、PQ 两光滑金属轨道平行竖直放置，两导轨上端M 、P 间连接一电阻R .金属小环a 、b 套在金属轨道上，质量为m 的金属杆固定在金属环上，该装置处在匀强磁场中，磁场方向垂直竖直平面向里．金属杆以初速度v 0从图示位置向上滑行，滑行至最高点后又返回到出发点．若运动过程中，金属杆保持水平，两环与导轨接触良好，不计轨道、金属杆、金属环的电阻及空气阻力．金属杆上滑过程和下滑过程相比较，以下说法正确的是( )A ．上滑过程所用时间比下滑过程短B ．上滑过程通过电阻R 的电量比下滑过程多C ．上滑过程通过电阻R 产生的热量比下滑过程大D ．上滑过程安培力的冲量比下滑过程安培力的冲量大解析：选AC. 如图所示，v ­t 图斜率代表加速度，其面积表示位移，上滑过程中，做加速度逐渐减小的减速运动，下滑过程中是加速度逐渐减小的加速运动，由于位移大小相等，可知上升时间小于下落时间，故A 正确；由q ＝ΔΦR，可知上滑过程通过电阻R 的电量等于下滑过程中电量，故B 错误；在相同位置，上滑时的速度大于下滑时的速度，则上滑过程安培力的平均值大于下滑过程安培力的平均值，导致上滑过程中导体棒克服安培力做功多，则上滑过程中电阻R 产生的热量大于下滑过程中产生的热量，故C 正确．安培力冲量I ＝BLq ，q ＝ΔΦR，可知上滑过程安培力的冲量等于下滑过程安培力的冲量，故D 错误．9．(多选)如图所示，两根足够长的光滑平行金属导轨MN 、PQ 相距为L ，导轨平面与水平面的夹角θ＝30°，导轨电阻不计，整个装置处于磁感应强度大小为B 、方向垂直导轨平面向上的匀强磁场中．质量为m 、长为L 、电阻为R 的金属棒垂直导轨放置，且始终与导轨接触良好．金属导轨的上端连接一个阻值也为R 的定值电阻．现闭合开关K ，给金属棒施加一个平行于导轨斜向上、大小为F ＝2mg 的恒力，使金属棒由静止开始运动．若金属棒上滑距离s 时，金属棒开始匀速运动，则在金属棒由静止到刚开始匀速运动过程，下列说法中正确的是(重力加速度为g )( )A ．金属棒的末速度为3mgRB 2L 2 B ．金属棒的最大加速度为1.4gC ．通过金属棒的电荷量为BLs RD ．定值电阻上产生的焦耳热为34mgs －9m 3g 2R 24B 4L4 解析：选AD.设金属棒匀速运动的速度为v ，则感应电动势E ＝BLv ；回路电流I ＝E 2R ＝BLv2R ；安培力F 安＝BIL ＝B 2L 2v 2R ；金属棒匀速时，受力平衡有F ＝mg sin 30°＋F 安，即2mg ＝12mg ＋B 2L 2v 2R联立解得：v ＝3mgR B 2L2，故A 正确；金属棒开始运动时，加速度最大，即F －mg sin 30°＝ma ，代入数据2mg －12mg ＝ma ，解得a ＝1.5g ，故B 错误；根据感应电量公式Q ＝ΔΦR 总＝BLs 2R，故C 错误；对金属棒运用动能定理，有Fs －mgs sin 30°－Q ＝12mv 2，其中定值电阻上产生的焦耳热为Q R ＝12Q ＝34mgs －9m 3g 2R 24B 4L4，故D 正确；故选AD. 10．(多选)如图甲所示，光滑且足够长的金属导轨MN 、PQ 平行地固定在同一水平面上，两导轨间距L ＝0.2 m ，两导轨的左端之间连接的电阻R ＝0.4 Ω，导轨上停放一质量m ＝0.1 kg 的金属杆ab ，位于两导轨之间的金属杆的电阻r ＝0.1 Ω，导轨的电阻可忽略不计．整个装置处于磁感应强度B ＝0.5 T 的匀强磁场中，磁场方向竖直向下．现用一外力F 水平向右拉金属杆，使之由静止开始运动，在整个运动过程中金属杆始终与导轨垂直并接触良好，若理想电压表的示数U 随时间t 变化的关系如图乙所示．则在金属杆开始运动经t ＝ 5.0 s 时( )A ．通过金属杆的感应电流的大小为1.0 A ，方向由b 指向aB ．金属杆的速率为4.0 m/sC ．外力F 的瞬时功率为1.0 WD ．0～5.0 s 内通过R 的电荷量为5.0 C解析：选AC.导体棒向右切割磁感线，由右手定则知电流方向为b 指向a ，金属杆开始运动经t ＝5.0 s ，由图象可知电压为0.4 V ，根据闭合电路欧姆定律得I ＝U R ＝0.40.4 A ＝1 A ，故A 正确；根据法拉第电磁感应定律知E ＝BLv ，根据电路结构可知：U ＝R R ＋r E ，解得v ＝5 m/s ，故B 错误；根据电路知U ＝R R ＋r BLv ＝0.08v ＝0.08at ，结合U ­t 图象知导体棒做匀加速运动，加速度为a ＝1 m/s 2，根据牛顿第二定律，在5 s 末时对金属杆有：F －BIL ＝ma 解得：F ＝0.2 N ，此时F 的瞬时功率P ＝Fv ＝0.2×5 W＝1 W 故C 正确；0～5.0 s 内通过R 的电荷量为q ＝It ＝E R ＋r t ＝ΔΦt （R ＋r ）×t ＝ΔΦR ＋r ＝B ×12at 2R ＋r ＝12.5 C ，故D 错误；综上所述本题答案是AC.。

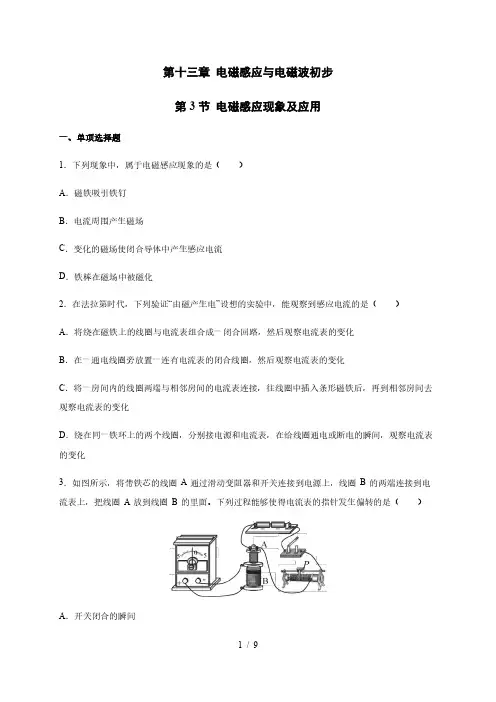

第十三章电磁感应与电磁波初步第3节电磁感应现象及应用一、单项选择题1．下列现象中，属于电磁感应现象的是（）A．磁铁吸引铁钉B．电流周围产生磁场C．变化的磁场使闭合导体中产生感应电流D．铁棒在磁场中被磁化2．在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是（）A．将绕在磁铁上的线圈与电流表组合成一闭合回路，然后观察电流表的变化B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化3．如图所示，将带铁芯的线圈A 通过滑动变阻器和开关连接到电源上，线圈B 的两端连接到电流表上，把线圈A 放到线圈B 的里面。

下列过程能够使得电流表的指针发生偏转的是（）A．开关闭合的瞬间B．开关闭合之后稳定的一段时间C．滑动变阻器滑动端P 静止不动D．线圈A 放在线圈B 中静止不动4．如图所示的情况中，线圈中能产生感应电流的是（）A．B．C．D．5．如图所示，竖直放置的长直导线通有恒定电流，有一矩形线框与导线在同一平面内，在下列情况中线框中不能产生感应电流的是（）A．导线中的电流变大B．线框以PQ为轴转动C．线框向右平动D．线框以AB边为轴转动6．1831年8月29日，法拉第经历近十年的研究终于在一次实验中发现了电磁感应现象：把两个线圈绕在同一个铁环上（如图），一个线圈接到电源上，另一个线圈接入“电流表”，在给一个线圈通电或断电的瞬间，另一个线圈中也出现了电流。

之后他设计出几十个关于电磁感应现象的实验，并把它们总结成五类情况，请结合你学习电磁感应知识判断以下哪个选项不属于这五类现象（）A．恒定的电流B．变化的磁场C．运动的磁铁D．在磁场中运动的导体7．老师做了一个物理小实验让学生观察：一轻质横杆两侧各固定一金属环，横杆克绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象是（）A．磁铁插向左环，横杆发生转动B．磁铁插向右环，横杆发生转动C．无论磁铁插向左环还是右环，横杆都不发生转动D．无论磁铁插向左环还是右环，横杆都发生转动8．用如图所示的器材做“探究感应电流产生的条件”实验，下列操作不能使电流计指针发生偏转的是（）A．条形磁铁在螺线管中静止不动B．条形磁铁插入螺线管的过程中C．条形磁铁拔出螺线管的过程中D．条形磁铁从图示位置向右运动的过程中9．法拉第在1831年发现了“磁生电”现象。

专题13电磁感应中的单杆、双杆、导线框问题01专题网络.思维脑图 (1)02考情分析.解密高考 (2)03高频考点.以考定法 (2) (2) (5) (7)考向1：导体棒平动切割磁感应线的综合问题 (7)考向2：导体棒旋转切割磁感应线的综合问题 (8)考向3：线框进出磁场类问题的综合应用 (9)考向4：双杆在导轨上运动的综合应用 (10)04核心素养.难点突破 (11)05创新好题.轻松练 (16)新情境1：航空航天类 (16)新情境2：航洋科技类 (18)新情境3：生产生活相关类 (19)一、电磁感应中的单杆模型1．单杆模型的常见情况质量为m、电阻不计的单杆ab以一定初速度v0在光滑水平轨道上滑动，两平行导轨间距为L 轨道水平光滑，单杆ab质量为m，电阻不计，两平行导轨间距为L轨道水平光滑，单杆ab质量为m，电阻不计，两平行导轨间距为L，拉力F恒定轨道水平光滑，单杆ab质量为m，电阻不计，两平行导轨间距为L，拉力F恒定F 做的功一部分转化2．在电磁感应中，动量定理应用于单杆切割磁感线运动，可求解变力的时间、速度、位移和电荷量。

(1)求电荷量或速度：B I LΔt ＝mv 2－mv 1，q ＝I Δt 。

(2)求位移：－B 2L 2v ΔtR 总＝0－mv 0，x ＝v̅Δt 。

(3)求时间：⇒－B I LΔt ＋F 其他·Δt ＝mv 2－mv 1，即－BLq ＋F 其他·Δt ＝mv 2－mv 1 已知电荷量q ，F 其他为恒力，可求出变加速运动的时间。

⇒－B 2L 2v ΔtR 总＋F 其他·Δt ＝mv 2－mv 1，v̅Δt ＝x已知位移x ，F 其他为恒力，也可求出变加速运动的时间。

二、电磁感应中的双杆模型1．双杆模型的常见情况(1)初速度不为零，不受其他水平外力的作用质量m b＝m a；电阻r b＝r a；长度L b＝L a质量m b＝m a；电阻r b＝r a；长度L b＝2L a杆b受安培力做变减速运动，杆a受安培力能量质量m b＝m a；电阻r b＝r a；长度L b＝L a摩擦力F fb＝F fa；质量m b＝m a；电阻r b＝r a；长度L b＝L a 开始时，两杆受安培力做变加速运动；开始时，若F<F≤2F，则a杆先变加速后匀速运动；b杆F做的功转化为两杆的动能和内能：F做的功转化为两杆的动能和内能(包括电热和摩擦热)：进行解决。

3电磁感应现象及应用[学习目标] 1.知道什么是电磁感应现象.2.通过实验探究感应电流产生的条件.3.了解电磁感应现象的应用．一、划时代的发现1．“电生磁”的发现：1820年，奥斯特发现了电流的磁效应．2．“磁生电”的发现1831年，法拉第发现了电磁感应现象．3．电磁感应：法拉第把他发现的磁生电的现象叫作电磁感应，产生的电流叫作感应电流．二、产生感应电流的条件1．实验：探究感应电流产生的条件探究一：如图甲实验中，让导体棒在磁场中保持相对静止时或者平行于磁场运动时，无论磁场多强，闭合回路中都没有电流，当导体ab做切割磁感线运动时，闭合回路中有电流产生．探究二：如图乙，当线圈A的电流不变时，线圈B所在的回路中没有电流产生；当线圈A 的电流变化时，线圈B所在回路中就有了电流．2．产生感应电流的条件：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中就产生感应电流．三、电磁感应现象的应用生产、生活中广泛使用的变压器、电磁炉等都是根据电磁感应制造的．1．判断下列说法的正误．(1)只要闭合电路内有磁通量，闭合电路中就有感应电流产生．(×)(2)穿过闭合线圈的磁通量发生变化时，线圈内部就一定有感应电流产生．(√)(3)闭合电路的一部分导体做切割磁感线运动时，电路中会产生感应电流．(√)(4)不论电路是否闭合，只要电路中磁通量发生变化，电路中就有感应电流．(×)2.如图所示，条形磁体A沿竖直方向插入线圈B的过程中，电流表G的指针(选填“不偏转”或“偏转”)；若条形磁体A在线圈B中保持不动，电流表G的指针(选填“不偏转”或“偏转”)．答案偏转不偏转一、磁通量的变化磁通量的变化大致可分为以下几种情况：(1)磁感应强度B不变，有效面积S发生变化．如图(a)所示．(2)面积S不变，磁感应强度B发生变化．如图(b)所示．(3)磁感应强度B和面积S都不变，它们之间的夹角发生变化．如图(c)所示．例1(2022·普洱市景东一中高二月考)如图所示，在条形磁体外面套着一圆环，当圆环由磁体N极向下平移到磁体S极的过程中，圆环所在处的磁感应强度和穿过圆环的磁通量变化的情况是()A．磁感应强度和磁通量都逐渐增大B．磁感应强度和磁通量都逐渐减小C．磁感应强度先减弱后增强，磁通量先增大后减小D．磁感应强度先增强后减弱，磁通量先减小后增大答案 C解析当圆环由磁体N极向下平移到磁体S极的过程中，磁感应强度先减弱后增强；磁铁内部磁感线与外部磁感线的总数相等，所以穿过圆环的磁感线条数一定是内部大于外部，则外部磁感线条数越多，总磁通量越小，所以穿过圆环的磁通量先增大后减小．故选C.针对训练1如图所示，通电直导线右边有一个矩形线框，线框平面与直导线共面，若使线框逐渐远离(平动)通电导线，则穿过线框的磁通量将()A．逐渐增大B．逐渐减小C．保持不变D．不能确定答案 B解析线框远离导线时，穿过线框的磁感应强度减小，线框的面积不变，所以穿过线框的磁通量减小．故选B.二、产生感应电流的条件1．实验：探究感应电流产生的条件(1)实验一：如图所示，导体棒AB做切割磁感线运动时，线路中电流产生，而导体棒AB顺着磁感线运动时，线路中电流产生．(均选填“有”或“无”)(2)实验二：如图所示，当条形磁体插入或拔出线圈时，线圈中电流产生，但条形磁体在线圈中静止不动时，线圈中电流产生．(均选填“有”或“无”)(3)实验三：如图所示，将小线圈A插入大线圈B中不动，当开关S闭合或断开时，电流表中电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中电流通过；而开关S一直闭合，滑动变阻器的滑动触头不动时，电流表中电流通过．(均选填“有”或“无”)(4)归纳总结：实验一：导体棒做切割磁感线运动，回路的有效面积发生变化，从而引起了磁通量的变化，产生了感应电流．实验二：磁体插入或拔出线圈时，线圈中的磁场发生变化，从而引起了磁通量的变化，产生了感应电流．实验三：开关闭合、断开或滑动变阻器的滑动触头移动时，小线圈A中电流变化，从而引起穿过大线圈B的磁通量变化，产生了感应电流．三个实验共同特点是：产生感应电流时闭合回路的磁通量都发生了变化．答案(1)有无(2)有无(3)有有无2．感应电流产生条件的理解不论什么情况，只要满足电路闭合和磁通量发生变化这两个条件，就必然会产生感应电流；反之，只要产生了感应电流，那么电路一定是闭合的，且穿过该电路的磁通量也一定发生了变化．例2(多选)(2021·北京四中期中)如图所示，下列情况能产生感应电流的是()A．如图甲所示，导体棒AB顺着磁感线运动B．如图乙所示，条形磁体插入或抽出线圈C．如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直闭合D．如图丙所示，小螺线管A插入大螺线管B中不动，开关S一直闭合，改变滑动变阻器接入电路的阻值答案BD解析导体棒顺着磁感线运动，没有切割磁感线，穿过闭合电路的磁通量没有发生变化，无感应电流，故选项A错误；条形磁体插入线圈时线圈中的磁通量增加，抽出线圈时线圈中的磁通量减少，都产生感应电流，故选项B正确；开关S一直闭合，回路中为恒定电流，螺线管A产生的磁场稳定，螺线管B中的磁通量无变化，线圈中不产生感应电流，故选项C错误；开关S一直闭合，滑动变阻器接入电路的阻值变化，回路中的电流变化，螺线管A产生的磁场发生变化，螺线管B中磁通量发生变化，产生感应电流，故选项D正确．例3(多选)下图中能产生感应电流的是()答案BD解析A选项中，电路没有闭合，无感应电流；B选项中，面积增大，通过闭合电路的磁通量增大，有感应电流；C选项中，穿过圆环的磁感线相互抵消，磁通量恒为零，无感应电流；D选项中，穿过闭合电路的磁通量减小，有感应电流．判断是否产生感应电流的技巧1．电路闭合和磁通量发生变化是产生感应电流的两个条件，二者缺一不可．2．磁通量发生变化，其主要内涵体现在“变化”上，磁通量很大，若没有变化，也不会产生感应电流．若开始时磁通量虽然是零，但是磁通量是变化的，仍然可以产生感应电流．针对训练2(2021·衡水中学期中)如图所示，条形磁体正上方放置一矩形线框，线框平面水平且与条形磁体平行，则线框由N极匀速平移到S极的过程中，线框中的感应电流的情况是()A．线框中始终无感应电流B．线框中始终有感应电流C．线框中开始有感应电流，当线框运动到磁体中部时无感应电流，过中部后又有感应电流D．线框中开始无感应电流，当线框运动到磁体中部时有感应电流，过中部后又无感应电流答案 B解析条形磁体周围的磁感线如图所示，由线框位置可知，线框从N极的正上方向右移动至S极正上方过程中，在N极正上方时，有磁感线穿过线框，在磁体正中间时，穿过线框的磁通量为零，在S极正上方时，又有磁感线穿过线框，所以，在线框向右运动的过程中，磁通量始终在变化，所以线框中始终有感应电流．故选B.考点一电磁感应现象的发现及认识1．(多选)自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献．下列说法正确的是()A．奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系B．楞次发现了电流的磁效应，拉开了研究电与磁相互关系的序幕C．法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系D．焦耳发现了电流的热效应，定量得出了电能和热能之间的转换关系答案ACD解析奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系，故A正确，B错误；法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系，故C正确；焦耳发现了电流的热效应，定量得出了电能和热能之间的转换关系，故D正确．2．(多选)下面属于电磁感应现象的是()A．闭合电路的一部分导体做切割磁感线运动时，在电路中产生电流的现象B．通电导体周围产生磁场C．变化的磁场使闭合电路中产生电流D．电荷在电场中定向移动形成电流答案AC解析闭合电路的一部分导体做切割磁感线时，在电路中产生电流的现象是电磁感应现象，故A正确；通电导体周围产生磁场属于电流的磁效应，故B错误；变化的磁场使闭合电路中产生电流是因磁通量的变化形成感应电流，属于电磁感应现象，故C正确；电荷在电场中定向移动形成电流不是电磁感应产生的电流，不属于电磁感应现象，故D错误．考点二磁通量变化情况的判断3．(多选)闭合线圈按如图所示的方式在磁场中运动，则穿过闭合线圈的磁通量发生变化的是()答案AB解析A图中，图示状态Φ＝0，转动过程中Φ不断变化，因此磁通量发生变化；B图中线圈离直导线越远磁场越弱，磁感线越疏，所以当线圈远离导线时，线圈中磁通量不断变小；C图中线圈中的磁通量为零，在向下移动过程中，线圈的磁通量一直为零，磁通量不变；D 图中，随着线圈的转动，B与S都不变，B又垂直于S，所以Φ＝BS始终不变，故A、B正确．4.如图所示，在同一平面内有四根彼此绝缘的直导线，分别通有大小相同、方向如图所示的电流，要使由四根直导线所围成的面积内的磁通量增加，则应切断哪一根导线中的电流()A．切断i1B．切断i2C．切断i3D．切断i4答案 D解析根据安培定则判断出四根通电直导线中电流在所围面积内产生的磁场方向，可知只有i4中电流产生的磁场垂直于纸面向外，则要使磁通量增加，应切断i4，故选D.5.如图所示，一环形线圈沿条形磁铁的轴线，从磁铁N极的左侧A点运动到磁铁S极的右侧B点，A、B两点关于磁铁的中心对称，则在此过程中，穿过环形线圈的磁通量将()A．先增大，后减小B．先减小，后增大C．先增大，后减小、再增大，再减小D．先减小，后增大、再减小，再增大答案 A解析穿过线圈的磁通量应以磁铁内部磁场为主的，而内部的磁感线是一定值，在A、B点时，外部磁感线比较密，即与内部相反的磁感线多，相抵后剩下的内部的磁感线就少；中间位置时，外部磁感线比较疏，即与内部相反的磁感线少，相抵后剩下的内部的磁感线就多．所以两端磁通量小，中间磁通量大，A正确．考点三有无感应电流的判断6.(2021·哈尔滨市宾县月考)法拉第在1831年发现了“磁生电”现象．如图所示，他把两个线圈绕在同一个软铁环上，线圈A和电池连接，线圈B用长直导线连通，在长直导线正下方平行于导线放置一个小磁针，下列有关实验现象的说法中正确的是()A．只要线圈A中电流足够大，小磁针就会发生偏转B．线圈A闭合开关电流稳定后，线圈B匝数较少时小磁针不偏转，匝数足够多时小磁针偏转C．线圈A和电池接通瞬间，小磁针会偏转D．线圈A和电池断开瞬间，小磁针不会偏转答案 C解析小磁针会不会偏转取决于线圈B中有没有电流，而线圈B中有没有电流取决于线圈B 中的磁通量是否发生变化，当线圈A中电流足够大，但不变化时，线圈B中无感应电流，小磁针不会发生偏转，A错误；当线圈A闭合开关电流稳定后，穿过线圈B的磁通量不发生变化，所以小磁针也不会发生偏转，故B错误；线圈A和电池接通或断开的瞬间，穿过线圈B 的磁通量发生变化，所以线圈B中有感应电流，则小磁针会偏转，故C正确，D错误．7．(多选)下列情况中都是线框在磁场中做切割磁感线运动，其中线框中有感应电流的是()答案BC解析A中导体虽然“切割”了磁感线，但穿过闭合线框的磁通量并没有发生变化，没有感应电流．B中线框的一部分导体“切割”了磁感线，穿过线框的磁感线条数越来越少，线框中有感应电流．C中虽然与A近似，但由于是非匀强磁场，运动过程中，穿过线框的磁感线条数增加，线框中有感应电流．D中线框尽管是部分切割，但磁感线条数不变，无感应电流．故选B、C.8.(2021·哈尔滨市南岗区期中)某实验装置如图所示，在铁芯P上绕着两个线圈A和B.如果线圈A中电流i随时间t的关系有如图所示的A、B、C、D四种情况，那么在t1到t2这段时间内，哪种情况线圈B中没有感应电流()答案 A解析通过线圈A的电流发生变化，电流产生的磁感应强度发生变化，穿过线圈B的磁通量发生变化，才能产生感应电流，在t1到t2这段时间内，B、C、D图中线圈A中的电流发生变化，线圈B中会产生感应电流，而A图中电流不变，在线圈B上不产生感应电流，故选A.9.(多选)(2022·贺州市平桂高级中学高二月考)如图所示，导线ab和cd互相平行，则下列四种情况中，导线cd中有电流产生的是()A．开关S闭合或断开的瞬间B．开关S是闭合的，但滑动触头向左滑C．开关S是闭合的，但滑动触头向右滑D．开关S始终闭合，滑动触头不动答案ABC解析导线cd中有电流产生的原因是回路中的磁通量发生变化，上半部分中的磁场是由导线ab中的电流激发的，如果想让磁感应强度变化，导线ab中的电流应发生变化，开关闭合或断开瞬间，电流从无到有或从有到无，发生了变化；开关闭合，滑动触头向左滑，电流减小；开关闭合，滑动触头右滑，电流变大；开关闭合，滑动触头不变，电流不变．故A、B、C 正确，D错误．10.(多选)(2021·黄冈中学期中)如图所示，是一水平放置的矩形线圈abcd，在细长的磁体的N 极附近竖直下落，整个下落过程中线圈保持水平，由图中的位置A经过位置B到位置C，这三个位置都靠得很近且位置B刚好在条形磁体的中心轴线上．在这个过程中，下列说法正确的是()A．由位置A到位置B，线圈内不产生感应电流B．由位置A到位置B，线圈内产生感应电流C．由位置B到位置C，线圈内产生感应电流D．由位置B到位置C，线圈内不产生感应电流答案BC解析如图所示，作出线圈下落过程示意图，由图可知，从位置A到位置B的过程中，从线圈下面向上穿过线圈的磁通量减少(B位置时，Φ＝0)；而从位置B到位置C时，从线圈上面向下穿过线圈的磁通量增加，故由位置A到位置B和位置B到位置C的两个过程中，穿过线圈的磁通量都发生变化，线圈中都会产生感应电流，故B、C正确，A、D错误．11.如图所示，一通电螺线管b放在闭合金属线圈a内，螺线管的中心线恰好和线圈的一条直径MN重合．要使线圈a中产生感应电流，可采用的方法有()A．使螺线管在线圈a所在平面内转动B．使螺线管中的电流发生变化C．使线圈a以MN为轴转动D．使线圈a以与MN垂直的直径为轴转动答案 D解析题图所示位置，线圈a所在平面与磁感线平行，穿过线圈的磁通量为零，当按A、B、C所述方式变化时，磁通量不变，不产生感应电流；按D所述方式变化时，由于线圈a与磁场夹角变化引起磁通量变化，能够产生感应电流，故选D.12.(多选)在匀强磁场中有两根平行的金属导轨，磁场方向与导轨平面垂直，导轨上有两根可沿导轨平动的导体棒ab、cd，两根导体棒匀速移动的速度大小分别为v1和v2，如图所示，则下列情况可以使回路中产生感应电流的是()A．ab、cd均向右运动，且v1＝v2B．ab、cd均向右运动，且v1>v2C．ab、cd均向左运动，且v1>v2D．ab向右运动，cd向左运动，且v1＝v2答案BCD解析ab、cd均向右运动，当v1＝v2时，闭合回路的磁通量不变，故无感应电流产生，A项错误；B、D两项所述情况，闭合回路的磁通量增加，C项所述情况，闭合回路的磁通量减少，均有感应电流产生，故B、C、D正确．13.(多选)如图所示，水平面内有两条相互垂直且彼此绝缘的通电长直导线，以它们为坐标轴构成一个平面直角坐标系．四个相同的圆形闭合线圈在四个象限内完全对称地放置，两直导线中的电流大小与变化情况相同，电流方向如图所示，当两直导线中的电流都增大且变化量相同时，四个线圈a 、b 、c 、d 中感应电流的情况是( )A ．线圈a 中有感应电流B ．线圈b 中有感应电流C ．线圈c 中无感应电流D ．线圈d 中无感应电流答案 AD解析 由安培定则可判断出两通电直导线产生的磁场在第Ⅰ、Ⅲ象限中方向均相同，当两直导线中的电流都增大时，线圈a 、c 中磁通量增大，产生感应电流，选项A 正确，C 错误；利用对称性和安培定则可判断出两通电直导线产生的磁场在第Ⅱ、Ⅳ象限中方向均相反，且线圈b 、d 中的磁通量为零，当两直导线中的电流都增大且变化量相同时，线圈b 、d 中的磁通量仍为零，线圈b 、d 中无感应电流，选项B 错误，D 正确．14.如图所示，一有界匀强磁场，宽度为d ，使一边长为l 的正方形导线框以速度v 向右匀速通过磁场区域，若d ＞l ，则导线框通过磁场过程中，导线框中不产生感应电流的时间应等于( )A.d vB.l vC.d －l vD.d －2l v答案 C解析 当导线框刚好完全进入磁场时至导线框刚好要出磁场时，穿过导线框的磁通量不发生变化，导线框中不会产生感应电流，对应的位移为d －l ，所以时间为t ＝d －l v ，选项C 正确．。
