MC302l 控制器使用手册适用于麦克维尔模块式风冷冷水/ 热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR一、操作1、开关机按 ON/OFF 键，机组在开机（RUN 灯亮）、关机（ RUN 灯灭）之间切换。
2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。
3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。
按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。
4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“ 00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A 、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。
B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。
②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。
③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。
④重复步骤②可设置其他参数（注意：60 秒内没有按键则退出参数设置）。
⑤设置参数值必须在关机状态下进行。
冷水机组群控系统方案一、概述：冷水机组群控系统是一种用于实现多台冷水机组的集中控制和管理的系统。
通过该系统，用户可以实时监测和调整每台冷水机组的工作状态，优化冷水机组的运行效率，达到节能降耗的目的。
二、系统架构：冷水机组群控系统由以下几个部分组成：1. 冷水机组控制器：每台冷水机组都配备一个控制器，负责监测和控制该台冷水机组的运行状态。
控制器与主控制系统之间通过通信线路进行数据传输。
2. 主控制系统：主控制系统是整个冷水机组群控系统的核心部分，负责接收和处理来自各个冷水机组控制器的数据，并对冷水机组进行集中控制和管理。
主控制系统可以通过人机界面提供给用户进行操作和监测。
3. 通信线路：通信线路是冷水机组控制器与主控制系统之间的物理连接，可选择有线或无线通信方式，例如以太网、Modbus等。
通信线路要保证稳定可靠的数据传输，以确保系统正常运行。
4. 数据存储与管理：主控制系统可以将冷水机组的历史数据进行存储和管理，以便进行数据分析和查阅。
三、功能模块：1. 实时监测：主控制系统可以实时监测每台冷水机组的运行状态，包括温度、压力、流量等参数。
主控制系统可以监测设备故障，及时发出预警并记录故障信息。
2. 集中控制：主控制系统可以对冷水机组进行集中控制，包括开关机、设定温度、调整运行模式等。
通过集中控制，有效提高冷水机组的运行效率，降低能耗。
3. 能耗分析：主控制系统可以对冷水机组的能耗进行分析，提供能耗统计和报表，帮助用户了解冷水机组的能耗情况，找出节能的潜力。
4. 优化调度：主控制系统可以根据冷水机组的负荷情况进行优化调度，自动分配冷水机组的运行状态，以达到最佳的工作效果和节能效果。
5. 远程监控：主控制系统支持远程监控功能，用户可以通过手机APP或网页进行远程监控和操作，方便用户实时了解冷水机组的运行情况。
冷水机组控制柜说明书冷水机组电控系统分为3组：AT1柜、AT2柜、AT3柜AT1柜：AT1柜包含1#冷水机组、7#冷却水泵、1#冷冻水泵、冷却塔风机、滑撬清洗间潜污泵共5台设备。
1、接通进线双电源切换开关。
一般将切换开关置于“手动”状态，接通常用电源侧供电。
当常用电源停电，备用发电机启动完毕后，按“备用”按钮后，切换至备用电源侧。
若切换开关置于“自动”状态，开关自动置于有电一侧，不需人工干预。
将开关置于“手动”状态，按“双分/再扣”键，“常用电源”与“备用电源”均不接通，切换开关下口不带电。
具体参看双电源切换开关说明书。
2、设备开启前确认闭合冷水机组控制箱配电断路器，冷却水泵、冷冻水泵、冷却塔风机断路器。
3、将冷却水泵、冷冻水泵、冷却塔风机选择开关分别置于“联动”位置，1#冷水机组可远程依次启动冷却水泵、冷冻水泵、冷却塔风机。
将选择开关置于“手动”位置，须人工启动冷却水泵、冷冻水泵后，1#冷水机组方能启动。
4、将选择开关分别置于“停止”位置，则不能启动水泵。
AT2柜：AT2柜包含2#冷水机组、9#冷却水泵、3#冷冻水泵、冷却塔风机共4台设备。
1、接通进线双电源切换开关。
一般将切换开关置于“手动”状态，接通常用电源侧供电。
当常用电源停电，备用发电机启动完毕后，按“备用”按钮后，切换至备用电源侧。
若切换开关置于“自动”状态，开关自动置于有电一侧，不需人工干预。
将开关置于“手动”状态，按“双分/再扣”键，“常用电源”与“备用电源”均不接通，切换开关下口不带电。
具体参看双电源切换开关说明书。
2、设备开启前确认闭合冷水机组控制箱配电断路器，冷却水泵、冷冻水泵、冷却塔风机断路器。
3、将冷却水泵、冷冻水泵、冷却塔风机选择开关分别置于“联动”位置，1#冷水机组可远程依次启动冷却水泵、冷冻水泵、冷却塔风机。
将选择开关置于“手动”位置，须人工启动冷却水泵、冷冻水泵后，2#冷水机组方能启动。
4、将选择开关分别置于“停止”位置，则不能启动水泵。
模块化风冷热泵冷水机组技术说明书4、工作原理及系统构成4．1工作原理LSRFMI I I／LSFMI I I模块化风冷热泵冷水机组利用空气中低品位热量，借助压缩机系统，通过消耗部分电能，冬季将空气中的低品位热量‘‘取”出来，向室内供热；夏季把室内热量释放到空气中去，实现空调的目的；制冷原理：压缩机排出的高温高压的制冷剂气体进入风冷换热器中，通过与冷却介质空气的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂汽液混合物进入水冷桶式换热器，通过与冷冻水的热交换，吸收冷冻水的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于放热温度降低向外界提供冷量。
制热原理：压缩机排出的高温高压的制冷剂气体进入水冷换热器中，通过与冷冻水的热交换，成为高压制冷剂液体经过过滤器通过膨胀阀的节流成为低温低压的制冷剂汽液混合物进入风冷换热器，吸收空气的热量成为低温低压的制冷剂气体吸入压缩机，冷冻水由于吸热温度升高向外界提供热量。
4．2系统构成模块化风冷热泵冷水机组系统原理图如下图所示，机组由全封闭涡旋压缩机、四通阀、风冷簇热器、单向阀、干燥过滤器、贮液器、膨胀阀、桶式换热器及保护装置等组成。
夏季运行时，制冷剂循环路线为：压缩机—四通阀—风冷换热器—贮液器—干燥过滤器—膨胀阀一桶式换热器—四通阀一压缩机；冬季运行时，经四通阀切换，制冷剂路线为：压缩机—四通阀—桶式换热器一贮液器—膨胀阀—风冷换热器—四通阀——压缩机4．2．1制冷系统4．2．1．1压缩机压缩机是制冷系统的心脏，通过压缩机的压缩作用，才能实现低品位能量向高品位能量的转换。
压缩机的效率直接决定了制冷系统能效比的高低。
LSRFMIII／LSFMIII系列模块化风冷热泵冷水机组每个模块单元配置二台至四台法国美优乐全封闭涡旋式压缩机。
电机为两极，50HZ，电压380V。
压缩机内设置有消声减震装置，压缩机底脚有橡胶减振器。
美优乐全封闭涡旋压缩机本身就具有很好的保护装置，而模块机组及其监控系统又对压缩机设有多种保护如；电机过热和过电流保护，高低压超限保护以及压缩机过载和缺相保护，为其提供了双重的保护。

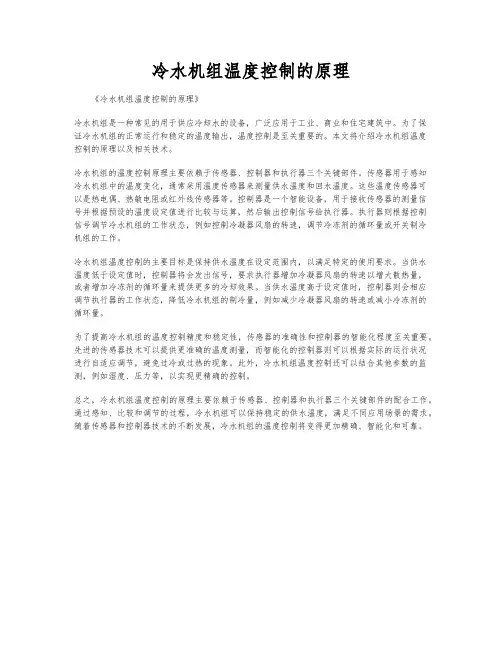

冷水机组温度控制的原理《冷水机组温度控制的原理》冷水机组是一种常见的用于供应冷却水的设备，广泛应用于工业、商业和住宅建筑中。
为了保证冷水机组的正常运行和稳定的温度输出，温度控制是至关重要的。
本文将介绍冷水机组温度控制的原理以及相关技术。
冷水机组的温度控制原理主要依赖于传感器、控制器和执行器三个关键部件。
传感器用于感知冷水机组中的温度变化，通常采用温度传感器来测量供水温度和回水温度。
这些温度传感器可以是热电偶、热敏电阻或红外线传感器等。
控制器是一个智能设备，用于接收传感器的测量信号并根据预设的温度设定值进行比较与运算，然后输出控制信号给执行器。
执行器则根据控制信号调节冷水机组的工作状态，例如控制冷凝器风扇的转速，调节冷冻剂的循环量或开关制冷机组的工作。
冷水机组温度控制的主要目标是保持供水温度在设定范围内，以满足特定的使用要求。
当供水温度低于设定值时，控制器将会发出信号，要求执行器增加冷凝器风扇的转速以增大散热量，或者增加冷冻剂的循环量来提供更多的冷却效果。
当供水温度高于设定值时，控制器则会相应调节执行器的工作状态，降低冷水机组的制冷量，例如减少冷凝器风扇的转速或减小冷冻剂的循环量。
为了提高冷水机组的温度控制精度和稳定性，传感器的准确性和控制器的智能化程度至关重要。
先进的传感器技术可以提供更准确的温度测量，而智能化的控制器则可以根据实际的运行状况进行自适应调节，避免过冷或过热的现象。
此外，冷水机组温度控制还可以结合其他参数的监测，例如湿度、压力等，以实现更精确的控制。
总之，冷水机组温度控制的原理主要依赖于传感器、控制器和执行器三个关键部件的配合工作。
通过感知、比较和调节的过程，冷水机组可以保持稳定的供水温度，满足不同应用场景的需求。
随着传感器和控制器技术的不断发展，冷水机组的温度控制将变得更加精确、智能化和可靠。

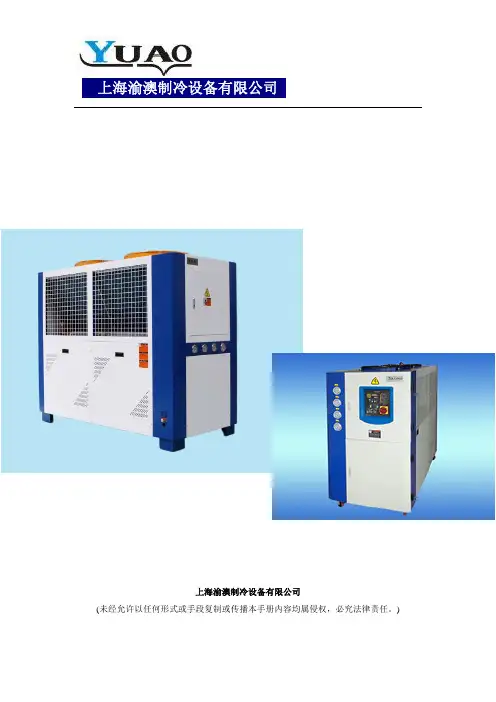

上海渝澳制冷设备有限公司上海渝澳制冷设备有限公司(未经允许以任何形式或手段复制或传播本手册内容均属侵权，必究法律责任。
)目录一、产品简介 (3)1.1 SK系列真彩触摸屏显示器 (5)1.2 ZY101控制板性能指标 (6)1.3 真彩触摸屏显示器SK070外型尺寸及开孔尺寸（单位：mm） (6)1.4 主控板ZY101外型尺寸（单位:mm） (6)二、界面说明 （界面仅供参考，有改动恕不另行通知！） (7)2.1主界面 (7)2.2输入/输出查询界面 (7)2.3故障查询界面 (8)三、参数设置 (8)3.1厂家参数设置进入方式 (8)3.2维修参数设置进入方式 (8)3.3参数初始化 (9)3.4修改密码 (9)3.5维护时间设置 (9)四、控制逻辑 (10)4.1开机逻辑 (10)4.2关机逻辑 (10)4.3线控开关 (10)4.4来电自启动 (10)4.5防冻逻辑 (10)五、参数表 (11)六、通讯接线示意图 (13)七．风冷式工业冷水机电气连接示意图 (14)八．版本说明 (15)一、 产品简介渝澳冷水机组、工业冷水机组是应用卡诺循环，通过蒸汽压缩或吸收循环达到制冷效果的节能制冷设备。
冷水机组的全称有很多种，冷却水循环机、制冷机、冷却机、冷冻机，冷水机、冷水机组、小型冷水机、工业冷水机、冷冻机组、低温冷水机、激光冷水机、油冷机，还有风冷箱机、风冷式冷水机和水冷式冷水机等等，因各行业的广泛使用，所以根据行业不同，别名也不计其数。
制冷原理：制冷系统内制冷剂的低压蒸汽被压缩机吸入被压缩为高压蒸汽后排至冷凝器，通过水或空气循环将制冷剂的高温热量散发，降低制冷机温度为常温状态，使高压制冷剂蒸汽凝结为高压液体。
高压液体经过过滤器、节流机构后喷入蒸发器，并在相应的低压下蒸发，吸取蒸发器内介质水的热量，使介质水的温度降低。
冷水机分类：z从散热方式分：1、风冷式2、水冷式由于制冷剂气体被压缩机压缩后会产生热量，要维持制冷循环不断就得将热量带走，所以有一个装置叫冷凝器，冷凝的方式有靠水循环散热和空气循环散热，前一种叫水冷式，后一种叫风冷。
MC302l控制器使用手册适用于麦克维尔模块式风冷冷水/热泵机组 MAC210/MAC230D /DS/DM/DR/DRS/DR一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。
2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。
3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。
按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。
4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。
B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。
②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。
③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。
④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。
⑤设置参数值必须在关机状态下进行。
5、实时时钟设置用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置时钟。
冷水机组群控系统方案冷水机组群控系统是指控制多台冷水机组同时运行、停止、调节参数和故障报警等功能的系统。
随着制冷技术的发展和应用需求的不断提高，冷水机组群控系统越来越受到工程设计和用户的重视。
本文将就冷水机组群控系统的方案进行详细的介绍，从系统组成、工作原理、控制策略、应用优势等方面进行论述。
一、系统组成冷水机组群控系统由主控制器、冷水机组控制器、监控显示器、传感器和执行器等部分组成。
主控制器负责整个系统的调度和协调，冷水机组控制器负责单台冷水机组的控制和运行，监控显示器用于实时显示系统运行状态，传感器和执行器用于检测和执行系统的各种操作。
二、工作原理三、控制策略冷水机组群控系统的控制策略一般包括负荷分配、轮换运行和故障自动切换等。
负荷分配是根据系统负荷需求，动态调整各个冷水机组的运行状态，保证系统在部分负荷和全负荷时的运行效果。
轮换运行是指在系统负荷需求较小时，通过轮换运行各个冷水机组，延长设备寿命和提高效能。
故障自动切换则是在某个冷水机组出现故障时，系统能够自动切换到其他正常运行的冷水机组，保证系统的连续运行。
四、应用优势冷水机组群控系统相比单台冷水机组的控制具有以下优势：1. 提高运行效率：通过对多台冷水机组的协同控制和轮换运行，提高了系统的运行效率，降低了能耗和运行成本。
2. 提高稳定性：系统可以根据系统的负荷需求和运行状态，动态调整各个冷水机组的运行状态，保证系统的稳定运行。
3. 提高可靠性：系统故障自动切换功能可以在某个冷水机组出现故障时，自动切换到其他正常运行的冷水机组，保证系统连续运行。
5. 减少维护成本：通过对冷水机组的协同控制和轮换运行，延长了各个设备的使用寿命，降低了设备的维护成本。
冷水机组群控系统在大型制冷系统中的应用前景广阔，可以提高能源利用率、减少运行成本、提高系统稳定性和可靠性，是制冷技术领域的一项重要技术创新。
通过不断改进和完善系统方案，将能够更好地满足用户的实际需求，推动制冷技术的发展和应用。
格力模块式风冷冷(热)水机组控制系统指南模块式风冷冷(热)水机组的控制系统,是由一个主模块控制器和最多七个子模块控制器通过联网组成,机组在主模块控制器的统一控制下,实现智能化控制与管理,具有以下几个特点：1.高可靠性的硬件资源,保证控制系统长期可靠地正常运行;2.模块化组态形式,适应不同用户多种形式使用;3.智能化控制软件,实现机组最优节能运行;4.齐全、快速的故障自诊断功能,保护机组安全运转;5.简便、实用的全中文操作界面,方便®B系列模块式风冷冷（热）水机组珠海格力电器股份有限公司GREEELECTRICAPPLIANCESINC.OFZHUHAI模块式风冷冷(热)水机组的控制系统,是由一个主模块控制器和最多七个子模块控制器通过联网组成,机组在主模块控制器的统一控制下,实现智能化控制与管理,具有以下几个特点：1.高可靠性的硬件资源,保证控制系统长期可靠地正常运行;2.模块化组态形式,适应不同用户多种形式使用;3.智能化控制软件,实现机组最优节能运行;4.齐全、快速的故障自诊断功能,保护机组安全运转;5.简便、实用的全中文操作界面,方便目录系统简介 (1)控制对象………………………………………………………..…………………….. .1电源控制柜 (1)机组接线........................................................................................... 2机组调试及试运行.............................................................................2机组开、关机. (4)显示板概述 (5)显示板控制面板.................................................................................5显示板操作说明 (6)1．机组的开/关...................................................................................62．默认主页菜单.................................................................................63．主控制菜单....................................................................................63．1用户设置................................................................................................73．2模块查看............................................................................................ .83．3参数设定............................................................................................ 103．4版本信息.. (11)菜单结构（不带远程接口）..................................................................11菜单结构（带远程接口） (12)显示板拨码开关的设置（带远程接口）..............................................12附图一主模块与子模块之间的联网方法和接线示意图.......................................13附图二机组电控柜接线原理图 (14)附图三机组电源控制柜元器件布局示意图 (15)模块式风冷冷(热)水机组的控制系统,是由一个主模块控制器和最多七个子模块控制器通过联网组成,机组在主模块控制器的统一控制下,实现智能化控制与管理,具有以下几个特点：1.高可靠性的硬件资源,保证控制系统长期可靠地正常运行;2.模块化组态形式,适应不同用户多种形式使用;3.智能化控制软件,实现机组最优节能运行;4.齐全、快速的故障自诊断功能,保护机组安全运转;5.简便、实用的全中文操作界面,方便系统简介模块式风冷冷（热）水机组的控制系统，是由一个主模块控制器和最多七个子模块控制器通过联网组成，机组在主模块控制器的统一控制下，实现智能化控制与管理，具有以下几个特点：1.高可靠性的硬件资源，保证控制系统长期可靠地正常运行；2.模块化组态形式，适应不同用户多种形式使用；3.智能化控制软件，实现机组最优节能运行；4.齐全、快速的故障自诊断功能，保护机组安全运转；5.简便、实用的全中文操作界面，方便用户日常使用与维护；6.功能强大，能控制水泵、辅助电加热，冬天时具备自动防冷水冻结功能。
MC302l 控制器使用手册适用于麦克维尔模块式风冷冷水/ 热泵机组MAC210/MAC230D /DS/DM/DR/DRS/DR一、操作1、开关机按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。
2、模式选择按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。
3、参数查询使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。
按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不同的参数。
4、参数设置①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“ 00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：A、运行参数修改：在输入正确密码后，按照步骤②T③T④就能够完成运行参数的修改设置。
B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。
②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。
③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。
④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。
⑤设置参数值必须在关机状态下进行。
螺杆式冷水机组各控制保护器的作用来源：凯德利冷机w w w . S z k a y d e l i . C o m 螺杆式冷水机组各控制保护器的作用:为了使客户购买的螺杆式冷水机组安全稳定的持续运行，康士捷在机组上安装有各种控制保护器，比如高低压保护、压缩机过热过载保护、压缩机延时启动保护等，那么，现在请跟随凯德利来详细了解螺杆式冷水机组各控制保护器：1、高压控制器：位于冷水机压缩机的排气管上，当压力超过调定值时，高压控制器切断电路，使压缩机停止运转，从而达到自动保护作用。
高压设定值一般为16kg/cm2、低压控制器：位于压缩机吸气管上，当压力低于调定值时，低压控制器切断电路，当压力高于调定值时，电路接通。
低压控制器可作为自动安全保护，防止蒸发压力过低时导致被冷却液体冻结；或防止冷水机组的压缩机在吸气压力过低状态(通常有故障存在)下运行。
调定值一般为3.2kg/cm3、油温控制器：油温的高低直接影响润滑油的粘度，从而影响润滑油分离的效果。
因此，采用温度控制器来控制它的油温，当油温高于70℃时，油温控制器可使压缩机停止运行。
4、油压差控制器：当油压高于排气压力2.00公斤力/厘米2时，压缩机才能运行，而低于1.5公斤力/厘米2时，压缩机停止运行。
油压差控制器本身具有45—60秒延时机构，以保证压缩机正常启动。
5、润滑油精滤器压差控制器：润滑油精滤器进出口压差的大小是润滑油精滤器堵塞程度的一种反映，压差越大，说明润滑油精滤器的堵塞越厉害，当压差达到1kg/cm时，润滑油精滤器的堵塞程度将对系统的供油量产生危害，这时就应停止螺杆式冷水机，将润滑油精滤器清洗干净后，再投入使用。
6、冷水出水温度控制器：用温度控制器来控制冷水的出口温度高于2℃，避免机组在低负荷下运行并防止蒸发器冻裂等事故。
7、安全阀：当高压控制器失灵时，系统的高压侧压力上升至18公斤力厘米2，为防止高压压力的继续上升而导致破坏性事故，安全阀自动起跳，将排出的高压制冷剂导入低压部分。
编制XXX校对XXX审核XXX批准XXX 日期06、9、8日期2006.09.12日期2006.09.12日期2006-9-12广东志高商用空调事业本部第一部分手操器操作说明一、作面板示意图二、显示界面组成及层次：1.显示界面的组成：1.1开机显示“欢迎”界面1.2主工作界面1.3系统功能选择界面1.3.1运行管理a）机组运行设定b）设置系统日期时间c）定时功能设置1.3.2状态查询a）运行状态及检测温度查询b）故障状态查询c）故障记录查询1.3.3系统参数设置a）地址设置b）参数设置1.3.4制造商参数设置a）设置初次开机密码b）设置一级限时运行c）设置二级限时运行2.显示界面的层次图运行指示灯定时指示灯故障指示灯态查询录查询三、“欢迎”界面1.界面示意图：2.界面说明：显示生产厂家信息。
3.界面操作：开机即进入“欢迎”界面，按“菜单”键进入主工作界面。
或显示30秒后自动进入主工作界面。
四、主工作界面1．界面示意图：2．界面说明：2.1首行显示当前年份、日期、星期和时间。
2.2实时显示系统总进水温度、温度设定值、系统总出水温度、环境温度，工作模式和负荷量。
2.3负荷量的计算方法：正在运行的压机数/所有模块的压机总数×100。
不显示小数，小数部分四舍五入。
2.4显示辅热状态：3．界面操作：�按“菜单”键进入系统功能选择界面,按“返回”键返回显示欢迎界面。
�系统没有发生锁机时，或锁机时密码错误输入次数已经超限。
若十秒内不操作任何按键(运行指示页面除外)，则系统自动回到主工作画面。
否则回到需要锁机密码输入提示界面。
五、系统功能选择界面1.界面示意图：2.界面说明：系统功能选择界面包括如下菜单：2.1运行管理：运行设置及设定时钟和定时开关机时间。
2.2运行状态及故障记录查询：查询模块参数及运行状态，查询历史故障记录。
2.3系统参数设置：设置系统运行参数。
进入该页面需密码验证。
2.4制造商设置：设置限制运行条件。
卡乐控制器使用说明书1. 总体说明μC² 是卡乐一种紧凑型的电子控制器，可以管理冷水机组和热泵机组。
2：显示：显示屏上有3 个数码，自动带有十进制的小数点范围为-99.9 至99.9， 超过测量范围的值会自动显示，但不带有小数点，即使内部功能总认为是分数。
正常运行时显示的值是对应于传感器ST1 所测量的温度值，也就是蒸发器进水温度冷水机组或环境温度直接蒸发膨胀式机组。
展示出现在显示屏上的符号和面板的按键及它们的意思：3.参数3.1 一般参数• 高级用户参数通过输入所谓的高级用户参数，允许高级用户和直接参数配置。
• 用户参数输入22 口令，允许进行典型参数配置，这些参数都是由用户设定的。
• 直接参数无须口令，就能访问这些参数。
级别代码参数级别口令 D 直接参数 无 U 用户参数 22 S 超级用户参数 11数的设定示设点及其它主要参数(直接参数) 的设定点及其它主要控制参数，我们称之为定和显示用户参数5秒钟以上，就进入了用户参数菜单，而所谓用户参数即常运行，修改过的参数亦不报警的复位发生时，同时按下▲和▼键5秒钟以上，可使之复位(手动复位)。
此后制除霜循环的温度/压力值低于预设的除霜终止温度，同时按下SEL参设定和显按住SEL 键5秒钟以上，可以显示制冷和加热直接参数。
首先显示的是直接参数的代码(制冷设定点是各参数中第一个被显示的)。
按▲和▼键可以卷动所有直接参数的代码的列表。
出现所需参数的代码后再次按下SEL 键，显示屏出现该参数的值。
用▲和▼键即可修改这个值(见第三章)。
按一下PRG 键可存储修改后的参数并退出直接参数修改程序，而按SEL 键则重新返回直接参数菜单。
设定参数时，如果没有任何键被按动，几秒钟后，显示值就会自动开始闪烁。
如果在进入直接参数设定程序后，你未按动任何键，机组将返回正常运行，修改过的参数亦不被存储。
设同时按住PRG 和SEL 键是机组的运行参数。
为防止未经授权的人访问这些数据，给此类操作设立了口令。
