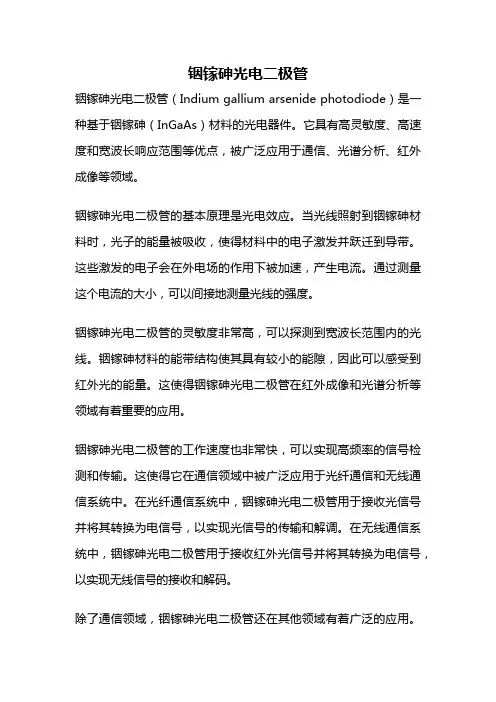

铟镓砷光电二极管

铟镓砷光电二极管

铟镓砷光电二极管铟镓砷光电二极管（Indium gallium arsenide photodiode）是一种基于铟镓砷（InGaAs）材料的光电器件。

它具有高灵敏度、高速度和宽波长响应范围等优点，被广泛应用于通信、光谱分析、红外成像等领域。

铟镓砷光电二极管的基本原理是光电效应。

当光线照射到铟镓砷材料时，光子的能量被吸收，使得材料中的电子激发并跃迁到导带。

这些激发的电子会在外电场的作用下被加速，产生电流。

通过测量这个电流的大小，可以间接地测量光线的强度。

铟镓砷光电二极管的灵敏度非常高，可以探测到宽波长范围内的光线。

铟镓砷材料的能带结构使其具有较小的能隙，因此可以感受到红外光的能量。

这使得铟镓砷光电二极管在红外成像和光谱分析等领域有着重要的应用。

铟镓砷光电二极管的工作速度也非常快，可以实现高频率的信号检测和传输。

这使得它在通信领域中被广泛应用于光纤通信和无线通信系统中。

在光纤通信系统中，铟镓砷光电二极管用于接收光信号并将其转换为电信号，以实现光信号的传输和解调。

在无线通信系统中，铟镓砷光电二极管用于接收红外光信号并将其转换为电信号，以实现无线信号的接收和解码。

除了通信领域，铟镓砷光电二极管还在其他领域有着广泛的应用。

在光谱分析中，铟镓砷光电二极管可以用于检测和测量不同波长的光线，从而分析样品的光谱特性。

在红外成像中，铟镓砷光电二极管可以用于接收红外辐射并将其转换为电信号，从而实现红外图像的获取和显示。

尽管铟镓砷光电二极管具有许多优点，但也存在一些限制。

由于铟镓砷材料的制备和加工工艺复杂，导致铟镓砷光电二极管的成本较高。

此外，铟镓砷材料对温度敏感，工作温度范围较窄，需要在特定的温度条件下工作以保证性能。

铟镓砷光电二极管是一种具有高灵敏度、高速度和宽波长响应范围的光电器件。

它在通信、光谱分析、红外成像等领域有着重要的应用。

虽然存在一些限制，但随着材料和制造工艺的进步，铟镓砷光电二极管有望在更多领域发挥重要作用。

FBG光纤光栅的应变和温度传感特性研究与实验验证

FBG光纤光栅的应变和温度传感特性研究与实验验证

光纤光栅的应力和温度传感特性研究 (1)一光纤光栅传感器理论基础 (1)1 光纤光栅应力测量 (1)2 光纤光栅温度测量 (2)3 光纤光栅压力测量 (3)二光纤光栅传感器增敏与封装 (4)1 光纤光栅的应力增敏 (4)2 光纤光栅的温度增敏 (5)3 光纤光栅的温度减敏 (5)4 嵌入式敏化与封装 (6)5 粘敷式敏化与封装 (7)三光纤光栅传感器交叉敏感问题及其解决方法 (9)1 参考光纤光栅法 (10)2 双光栅矩阵运算法 (10)3 FBG与LPFG混合法 (11)4 不同包层直径熔接法 (12)5 啁啾光栅法 (12)光纤光栅的应力和温度传感特性研究一光纤光栅传感器理论基础1 光纤光栅应力测量由耦合模理论可知，光纤布拉格光栅(FBG)的中心反射波长为：2B eff n λ=Λ (1)式中：eff n 为导模的有效折射率，Λ为光栅的固有周期。

当波长满足布拉格条件式(1)时，入射光将被光纤光栅反射回去。

由公式(1)可知，光纤光栅的中心反射波长B λ随eff n 和Λ的改变而改变。

FBG 对于应力和温度都是很敏感的，应力通过弹光效应和光纤光栅周期Λ的变化来影响B λ，温度则是通过热光效应和热胀效应来影响B λ。

当光纤光栅仅受应力作用时，光纤光栅的折射率和周期发生变化，引起中心反射波长B λ移动，因此有：eff BB effn n λλ∆∆∆Λ=+Λ (2) 式中：eff n ∆为折射率的变化，∆Λ为光栅周期的变化。

光栅产生应力时的折射率变化：()21211112effeff e effn n P P P n μμεε∆=---=-⎡⎤⎣⎦ (3) 式中： ()21211112e eff P n P P μμ=--⎡⎤⎣⎦ (4) ε是轴向应力，μ是纤芯材料的泊松比，11P 、12P 是弹光系数，e P 是有效弹光系数。

假设光纤光栅是绝对均匀的，也就是说，光栅的周期相对变化率和光栅段的物理长度的相对变化率是一致的。

光纤干涉型传感器原理及其相位解调技术


θ 为本振信号的初始相位，调整载波信号幅度 φ H ， 使 J 1 (φ H ) = J 2 (φ H ) 。将上两式相加得
SA = S1A(t) + S2A(t) = 2 ABJ1 (φ H ) cos (3ω H t + θ + φ A sin ω At + φ )
(15)
− KGJ 1 (c) cos Φ (t ) KHJ 2 (c) sin Φ (t )
φ (t ) = π 2 时， 奇 （偶） 数倍角频率 ω 出现在奇 （偶） 数倍载波频率 ω 0 两侧。这些出现在 ω 0 两侧的边带
信号携带着被测信号的相位信息。如果不加调制信
第3期
裴雅鹏 等：光纤干涉型传感器原理及其相位解调技术
19
号，输出光强 I1 = A + B cos Φ (t ) ，若 Φ (t ) = 0 ， 则 cos Φ (t ) = 1 ，由于 Φ (t)的存在，信号将发生消 陷或畸变。 光纤 Mach-Zehnder 干涉仪调制与解调系统如 图 4 所示，将两路干涉的信号做差分运算，消去直 流偏移量，与 G cos
2 I 2 = I12 + I 2 + 2 I1 I 2 cos ( ∆ϕ )
I1 = ALeabharlann + B cos ϕ (t ) I 2 = A − B cos ϕ (t )
臂上外界物理量的变化。
RA RA Lens Lens DC1 DC1 DC2 DC2 PD1
（2） （3）
通过对干涉信号相位的提取来获知作用在信号
中图分类号 TN253
1 引 言
自从 1881 年美国物理学家 Michelson 发明 Michelson 干涉仪以来， 使用激光干涉传感器测量位 移、速度的技术得到了很大的发展。随后又出现了 Sagnac 干涉仪、Mach-Zehnder 干涉仪、Fabry-Peort 干涉仪等一些干涉仪。激光干涉传感器能提供一种 精确、快速、非接触的测量，而信号处理将直接影 响到测量的分辨率、精度和动态范围等因素。在过 去的 20 年， 基于这些干涉仪原理的传感器相位解调 方法已经成为研究的主要课题，出现了许多不同的 调制与解调方法，从而使干涉型传感器的应用更加 广泛。本文首先介绍了几个不同结构干涉型传感器 的原理，然后着重介绍了其调制与解调技术的原理 及实现方法。

四象限InGaAs APD探测器的研究

四象限InGaAs APD探测器的研究王致远;李发明;刘方楠【摘要】文章中设计的四象限InGaAs雪崩光电二极管(Avalanche Photo Diode,APD)的管芯结构采用正入光式平面型结构,而材料结构采用吸收区、倍增区渐变分离的APD结构,在对响应时间、暗电流和响应度等参数进行计算与分析的基础上,优化了器件结构参数.试验结果表明,其响应时间≤1.5 ns,响应度≥9.5 A/W,暗电流≤40 nA,可靠性设计时使PN结和倍增层均在器件表面以下,可有效抑制器件表面漏电流,提高器件的可靠性.【期刊名称】《光通信研究》【年(卷),期】2007(000)006【总页数】4页(P43-46)【关键词】InGaAs雪崩光电二极管;吸收区倍增区渐变分离-雪崩光电二极管;光谱响应范围;响应度;暗电流【作者】王致远;李发明;刘方楠【作者单位】重庆邮电大学,光电工程学院,重庆,400065;重庆邮电大学,光电工程学院,重庆,400065;重庆邮电大学,光电工程学院,重庆,400065【正文语种】中文【中图分类】TN3InGaAs材料制作的探测器具有直接禁带、室温工作和高纯度的优点，由它制作的光电探测器具有极低的暗电流和噪声。

在过去的十多年中，在光纤通信需求的推动下，InGaAs材料和器件有了很大的发展，现在已经能制备出性能非常优良的探测器。

激光导引头、激光经纬仪等光电跟踪、定位和准直仪器中常用四象限探测器作为光电传感器。

激光制导武器的核心器件便是激光导引头，位于导引头最前端的象限光电探测器是捕获目标、判断目标位置、分析目标状态的第一信息的关键部分［1］。

开发In-GaAs四象限探测器已成为激光制导、激光瞄准、探索和跟踪等装备的迫切需求，也是民用大气检测、土壤水分和碳化物等监控所需象限探测器的发展趋势［2］。

1 工作原理及器件参数设计1.1 工作原理四象限探测器的基本工作原理如图1所示。

器件的4 个象限同时工作在反向偏压下，当光照射时，在每个象限耗尽区内，光激发产生的载流子分别向两极运动，电子在运动过程中经过具有高电场的电荷层加速，在倍增层内碰撞产生大量的空穴电子对（雪崩效应），在外电路形成比光激发电流大得多的雪崩电流，实现器件的增益，同时，也将光信号转换成了4 路电流信号，如图1（a）所示。

光纤光栅微弱信号检测的解调电路_贾振安


文献标识码： A
文章编号： 1002 － 1841（ 2012） 05 － 0079 － 03
Demodulation Electric Circuit of Optical Fiber Grating Weak Signal Detection
JIA Zhen-an，ZHENG De-lin （ Xi'an Petrolenu University Key Laboratory of Photoelectricity Gas-oil Logging and Detecting of EMC，Xi'an 710065，China）
大器的输出通常需要匹配到 50Ω，以便能够与下一级电路级 联［4］。由于光电信号相对比较微弱，因此互阻放大器和前置放
大部分需采用失调电压和偏置电流小的运算放大器，以减少噪
声。运算放大器 OPA2277PA 工作电压为 4 ～ 36 V，失调电压 Vio = ± 50 μV，偏置电流 Ib = ± 2. 8 nA，噪声电压 En = 8 nV / Hz － 2 ， 噪声电流 In = 0. 2 pA / Hz － 2 。根据等效输入噪声模型由放大器 提供的噪声由式（ 1） 计算；
号速率相适应，通常为 0. 7 倍的信号速率，以同时获得较好的 噪声和码间干 扰 性 能［3］。此 外，从 时 域 上 看，带 宽 还 影 响 输 出
电压波形的上升和下降时间； 等效输入噪声电流谱密度决定着
最小能够检测到的光电流； 而当输入电流增大时，互阻放大器
又会进入饱和，因此，电压余度决定着动态范围的大小； 互阻放图 1 光电解调电路原理图
工作，接收光信号 形 成 光 生 载 流 子 并 雪 崩 倍 增，形 成 放 大 的 电 信号作为前置放大电路的输入信号，在经过固定的雪崩增益的 前放电路后，进入后续电路。由于雪崩管的特性（ 雪崩效应和 雪崩击穿效应） 对温度变化非常敏感，所以需要通过温度监控 电路自动 调 整 雪 崩 管 的 偏 置 电 压，以 达 到 温 度 补 偿 的 目 的。 GT322 InGaAs PIN 光电二极管，其光敏面积为 60 μm，光谱响应 范围为 900 ～ 1 700 nm，暗电流为 0. 11 nA，响应度为 0. 94 μA / μW，响应速度约 0. 3 ns． APD 需要的偏置电压高达 60 V，因此 需要专门的升压电路，可采用 DC － DC 开关升压的方法，将 2. 7 ～ 11 V 的 直 流 电 压 最 大 升 高 到 70 V． 升 压 电 路 芯 片 采 用 MAX15031，输出电压通过反馈电阻进行调节。APD 偏置电路 如图 2 所示。

光纤光栅解调综述

光纤光栅解调综述一、引言光纤布拉格光栅（FBG）是一种重要的光学器件，具有高灵敏度、抗电磁干扰、体积小及易复用等特性，广泛应用于恶劣环境的温度、应变及振动等物理量检测。

基于在线光纤拉丝塔的大规模光栅阵列光纤制备方法的实现，突破了传统光纤光栅分布式传感技术受限于机械强度和制备工艺复杂的限制，大大拓展了其在分布式传感领域的应用。

本文将对光纤光栅解调技术进行综述。

二、光纤光栅解调技术准静态波长解调技术准静态波长解调技术是一种常用的光纤光栅解调方法。

它通过测量FBG中心波长的变化来解调传感信号。

准静态波长解调技术具有解调速度快、空间分辨率高等优点，但需要精确控制光源的波长和带宽，对光源的稳定性要求较高。

高速波长解调技术高速波长解调技术是一种基于光谱分析的解调方法。

它通过测量FBG光谱的变化来解调传感信号。

高速波长解调技术具有解调速度快、空间分辨率高等优点，但需要高分辨率的光谱分析仪，对硬件设备的要求较高。

增强型动态相位解调技术增强型动态相位解调技术是一种基于干涉仪的解调方法。

它通过测量FBG中心波长的变化来解调传感信号。

增强型动态相位解调技术具有解调速度快、空间分辨率高等优点，但需要精确控制光源的波长和带宽，对光源的稳定性要求较高。

三、光纤光栅应用领域基于大规模光栅阵列光纤的应用包括温度、应变分布式的准静态应用领域，以及振动分布式的相位动态应用领域等，包括大型建筑、机械、航空航天、石油化工等诸多领域的安全监测、故障诊断等工程应用方面。

四、结论光纤布拉格光栅传感技术因其具有高灵敏度、抗电磁干扰、体积小及易复用等特性而广泛应用于恶劣环境的温度、应变及振动等物理量检测。

基于在线光纤拉丝塔的大规模光栅阵列光纤制备方法的实现，突破了传统光纤光栅分布式传感技术受限于机械强度和制备工艺复杂的限制，大大拓展了其在分布式传感领域的应用。

本文系统地介绍了大规模光栅阵列光纤的制备、分布式解调方法与应用进展，从大规模光栅阵列光纤的在线制备技术，以及基于该阵列光纤的分布式传感解调技术，包括准静态波长解调技术、高速波长解调技术以及增强型动态相位解调技术等，特别关注解调速度、空间分辨率、复用容量等关键技术及传感性能。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
edged wavel engt h int errogat ion t echnology f or f iber bragg gratin g[ J] . Ac ta P hotonic a S i nica . 2006, 35( 1) : 711 715. 范典, 姜德生, 梅加 纯. 高速 双 边缘 光 纤光 栅 波 长解 调 技 术 [ J] . 光子学报, 2006, 35( 1) : 711 715. [ 3] ZHA N Y a g e, LU Q ing, X IA N G Shi qing, e t al . St udy on t he opt imizat ion of mat ched grat ing int errogat ion t ech nique of f iber grat ing sensor [ J] . A ct a Ph ot oni ca Si ni ca. 2004, 33 ( 6) : 118 121. 詹亚歌, 陆青, 向世清, 等. 优化光纤光栅 传感器匹 配光栅解 调 方法的研究[ J] . 光子学报, 2004, 33( 6) : 118 121. [ 4] LIU Bo, T O N G Zhen g rong, ZEN G J ian, e t al . A demodulat ion met hod bas ed on chi rp graing r ef lacti ve fi lt er in f iber bragg gratin g sensing syst em [ J] . A cta Ph ot oni ca S ini ca , 2004, 33 ( 1) : 57 60. 刘波, 童峥嵘, 曾剑, 等. 一种利 用啁啾光 栅反射滤 波的光纤 光 栅传感解调方法[ J] . 光子学报, 2004, 33( 1) : 57 60. [ 5] D A V IS M A , K ER SEY A D. Al l fibr e Bragg grat ing st rain s ens or d emodulat ion t echn ique usin g a w avelengt h divisi on cou pler[ J ] . El ect ron L et t , 1994, 30( 1) : 75 77. [ 6] V O HR A ST, TO DD M D, JO HN S ON G A , et al . Fiber bragg gratin g s ens or syst em f or civil st ruct ur e m on it orin g: applicat ions and f ield t est s . Proceeding s of t he 13t h Int ernat ional Conf erence on O pt ical Fiber Sensors [ C ] . S P IE , 1999, 3746: 32 37. [ 7] LIU Y Q , M A R K F K . T ran sien t gain cont rol in ED FA&s b y dual cavit y opt ical aut om at ic gain cont rol [ J ] . I EE E P hoton Te chnol L et t , 1999, 11( 11) : 1381 1383. [ 8 ] ALE XA N D ER G S, ZH OU K M , ZHA N G L, et al . O pti cal sens or in terrogat ion w it h a blazed f iber bragg grat ing and a charge coupl ed device linear array[ J ] . A p p li ed Op t ic s, 2004, 43( 1) : 33 40. [ 9] TO V K A CH E F. M et hod of measurin g li near displacement s and t w ist an gle by mean s of a linear ar ray of phot odet ect ors [ J] . Op t Tec hnol . 2005, 72( 4) : 332 337.
Alex ander G. Sim pson 等 人提 出了基 于 CCD 和闪耀布喇格光纤光栅对光纤传感器进行解调的方 案[ 8] . 虽然 CCD 能对光纤传感器进行解调, 但是由 于它们的波长响应范围在 400~ 1 100 nm , 而布喇 格光纤光栅传感解调波长在 1 500 nm 附近, 如果用 CCD 进行解调, 不得不镀膜而增加额外的成本. 由 于线阵 InGaA s 光电二极管阵列的波长响应范围是 800~ 1 700 nm, 而且在波长 1 500 nm 附近具有很 高的量子效率 和反应 灵敏 度. 因此本 文利 用线 阵 InG aA s 光电二极管阵列[ 9] 探测波长随外界物理量 变化的移动, 然后把光信号转化为电信号, 通过模数
图 7 不同工作温度下输入功率的精确度 F ig . 7 Input power accuracy at different operating temperature
5 结论
提出了基于线阵 InGaAs 光电二极管阵列和体 相位光栅并结合波分复用和空分复用技术的解调系 统. 该解调系统不仅实现了尺寸小, 低功耗, 高的分 辨率, 而且具有很快的解调速度. 实验结果和系统分 析表明: 基于线阵 InGaAs 光电二极管阵列和体相 位光栅的解 调系统, 可用于 解调带宽 为 42 nm 的 F BG 传感器阵列, 实现了信噪比为 30 dB, 信噪比漂 移 0. 5 dB, 中心波长误差 15 pm, 输入功率误差
图 5 是解调系统测得四个波长的信噪比随温度
9期
李国玉, 等: 基于线阵 InG aA s 光电二极管阵列的光纤光栅传感解调
159 3
变化的误差, 由图可见, 信噪比误差在 0. 5 dB之间.
图 4 InGaA s 解调系统信噪比的测量 F ig. 4 SN R measurement of the InGaA s
图 6 不同工作温度下波长的精确度 F ig . 6 Wavelength accuracy at different operating temperature
同理, 功率的精确度测量是 InGaAs 解 调系统 测 得的输入功率与它的∃ 真值%的比值. 这里的∃ 真 值%由功率计测得. 图7就是四波长的输入功率随着温 度变化的误差, 由图可见, 功率的精确度为 0. 3 dB.
与噪音功率的绝对比值, 计算公式为
SN R=
10
# lo g10 [
Ps ignal P ] noise
信噪比的测量在某一恒定的温度和相同的光照
强度下, FBG 波峰的相对强度与解调系统的最大噪
音的比值. 图 4 就是 InGaAs 解调系统在不同的解
调波长下测量得到的信噪比, 从图中可以看出, 解调 波 长范围为42 nm, 测量得到的信噪比为30 dB左右.
15 pm, 功率测量精确度为 0. 3 dB. 基于线阵 InGaA s 光电二极管阵列和体相位光栅的光纤光
栅解调系统不但尺寸小, 功耗低, 而且具有较高的解调速度.
关键词: 光纤光栅传感; InGaAs 光电二极管阵列; 解调系统
中图分类号: T IP21211
文献标识码: A
文章编号: 1004 4213( 2007) 09 1591 4
转化( A/ D) , 直接输入计算机, 实现光纤光栅传感的 分布式实时测量, 增强了光纤光栅传感的智能化.
1 原理和结构
InGaAs 是近红外区域具有良好光敏感性的 !族复合型半导体材料. 通过改变它的掺杂浓度, 可 以控制它的灵敏度. 和 CCD 不同的是 InGaAs 探测 器是一些光电二极管离散的排列在一块集成的片子 上, 从而形成一个线性阵列. InGaAs 探测器阵列在 结构上包括 P IN 二极管阵列、雪崩二极管( APD) 阵 列和金 属 半导 体 金属 ( M SM ) 二 极管 阵 列. 由于 M SM 型二极管阵列结构特别复杂, 而且难于生产, AP D 型二极管阵列需要在高电压下工作, 而且具有 很大的暗电流, 所以它们不适宜应用在光纤光栅传 感的解调系统中. 实验中采取的 P IN 型光电二极管 阵列探测器是利用光生伏特 效应( Dember 效应) , 光照射到 p n 结上, InGaA s 层就会吸收光子, 同时 产生电子 空穴对. 在外电场的作用下, 光生载流子 就会产生漂移, 从而在外围电路生成光电流. 图 1 为 640 像素的 PIN 型光电二极管阵列的结构, 阵列长 度是 40 nm , 像素间隔为 65 pm .
第 36 卷第 9 期 2007 年 9 月
光子学报 ACT A PH OT ON ICA SINICA
V ol. 36 N o. 9 Sept ember 2007
基于线阵 InGaAs 光电二极管阵列的光纤 光栅传感解调*
李国玉, 刘波, 郭团, 张键, 袁树忠, 开桂云, 董孝义
( 南开大学现代光学研究所, 天津 300071)
F ig . 3 Detected ( a) strain and ( b) temperature induced w aveleng th shifts w ith the InG aA s interr og at ion system
4 系统性能分析
一般信噪比定义为某一个信道波长, 信号功率
2 实验装置
实验中采用的 14 m, 512 像素的线阵 InGaAs 光电二极管阵列放置在耦合光输出的平面上, 它由 离散分布的光电二极管, 电荷放大器阵列, 三极管以 及相关的取样电路, 偏移补偿电路, 移位寄存器和时 序发生器组成, 见图 2. 为了区分特别接近的空间信 道并且获得高散射效率, 实验中采用的体相位光栅 夹在两棱镜之间. 这种结构可以允许在 1 550 nm 波 长附近为了满足布拉格方程而达到的大角度. 中心 波长为 1 550 nm , 波长范围为 1 525~ 1 570 nm .
