振弦式应变计主要功能和参数

表面式振弦式应变计
表面式振弦式应变计是一种用于测量材料表面应变的方法。

在工程和科学领域中，表面式振弦式应变计被广泛应用于材料力学性质的研究和实验测量中。

它通过测量材料表面上的振动频率和振动模态来计算材料的应变情况。

表面式振弦式应变计通过将振弦固定在被测材料的表面上，并施加外力使其振动，然后根据振动的频率和模态来计算应变。

在测量过程中，振弦的长度、材料的弹性模量和质量密度等参数需要事先确定。

表面式振弦式应变计的原理是基于材料的应变会改变振弦的振动频率和振动模态。

当材料受到外力作用时，它会发生应变，从而改变了振弦的振动情况。

通过测量振弦的频率和模态，我们可以推断出材料的应变情况。

表面式振弦式应变计的优点在于它对材料的破坏性很小。

由于它是通过测量振弦的振动情况来计算应变，因此不需要对材料进行切割或改变其形状。

这使得它特别适用于对材料进行非破坏性测试和长期监测。

表面式振弦式应变计在工程和科学领域中有广泛的应用。

它被用来研究材料的力学性质，如弹性模量、屈服强度和断裂韧性等。

它还被用于监测结构物的变形和应变情况，如建筑物、桥梁和飞机等。

通过对这些结构物的应变进行监测，我们可以及时发现和修复潜在的问题，确保其安全和可靠性。

表面式振弦式应变计是一种重要的测量方法，它通过测量材料表面上的振动频率和振动模态来计算材料的应变情况。

它具有非破坏性、精确性高和适用范围广等优点，在工程和科学领域中得到了广泛的应用。

通过使用表面式振弦式应变计，我们可以更好地了解材料的力学性质，并及时监测结构物的变形和应变情况，确保其安全和可靠性。

振弦式应变计工作原理(一)振弦式应变计工作原理介绍振弦式应变计是一种常用于测量物体应变的传感器。

它利用了弦的振动原理来识别物体的变形程度。

本文将从浅入深地解释振弦式应变计的工作原理。

什么是应变计？•应变计是一种用于测量物体应变的传感器，它能够将物体受到的应变转化为电信号输出。

•应变计广泛应用于结构监测、材料研究、力学实验等领域。

弦的振动原理•弦，在受到外力作用时，会发生弯曲、拉伸或压缩等变形。

这些变形会导致弦的振动。

•弦的振动特性与它的材料、长度、张力等因素相关。

振弦式应变计结构•振弦式应变计主要由弦材、振动驱动器和传感器组成。

•弦材通常采用高强度的金属，如钢丝。

•振动驱动器采用电磁感应原理，通过电流产生磁场，使弦材发生振动。

•传感器用于检测振弦产生的应变，将应变转化为电信号输出。

振弦式应变计的工作原理1.振动驱动器施加电流，产生磁场，使弦材发生振动。

2.弦材振动时会受到外力的作用，导致应变产生。

3.应变传递到传感器上，传感器将应变转化为电信号输出。

4.电信号经过放大和滤波等处理后，得到最终的测量结果。

5.用户可以根据测量结果来判断物体的应变情况。

应用领域•振弦式应变计广泛应用于构造物的监测中，如桥梁、大型建筑物等。

•它也常用于材料研究领域，用于评估材料的力学性能。

•在工程实验中，振弦式应变计可用于测试物体的应变响应。

总结振弦式应变计利用弦的振动原理来测量物体的应变。

它通过弦材的振动和应变传递到传感器上产生的电信号来实现应变的测量。

振弦式应变计的工作原理简单明了，应用广泛。

在结构监测和材料研究领域，振弦式应变计为我们提供了一种可靠的测量工具。

振弦式应变计的优势•振弦式应变计具有高灵敏度和高精度的特点，能够测量微小的应变变化。

•它的响应速度快，可实时监测物体应变的变化。

•由于使用了弦材作为感应元件，振弦式应变计具有较高的抗干扰能力，能够在复杂环境中正常工作。

振弦式应变计的缺点•振弦式应变计受到温度的影响较大，温度变化会导致弦材的长度发生变化，进而影响测量结果。

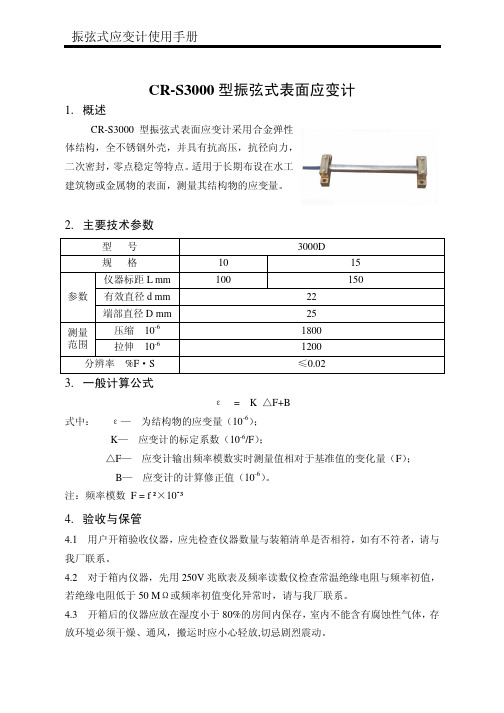

CR-S3000型振弦式表面应变计1.概述CR-S3000型振弦式表面应变计采用合金弹性体结构，全不锈钢外壳，并具有抗高压，抗径向力，二次密封，零点稳定等特点。

适用于长期布设在水工建筑物或金属物的表面，测量其结构物的应变量。

2.主要技术参数型号3000D规格10 15仪器标距L mm 100 150参数有效直径d mm 22端部直径D mm 25压缩10-61800测量范围拉伸10-61200分辨率%F·S ≤0.023.一般计算公式ε= K △F+B式中：ε—为结构物的应变量（10-6）；K—应变计的标定系数（10-6/F）；△F—应变计输出频率模数实时测量值相对于基准值的变化量（F）；B—应变计的计算修正值（10-6）。

注：频率模数 F = f ²×10ֿ³4.验收与保管4.1 用户开箱验收仪器，应先检查仪器数量与装箱清单是否相符，如有不符者，请与我厂联系。

4.2 对于箱内仪器，先用250V兆欧表及频率读数仪检查常温绝缘电阻与频率初值，若绝缘电阻低于50 MΩ或频率初值变化异常时，请与我厂联系。

4.3 开箱后的仪器应放在湿度小于80%的房间内保存，室内不能含有腐蚀性气体，存放环境必须干燥、通风，搬运时应小心轻放,切忌剧烈震动。

5.埋设与安装首先将配好对的夹具放在平板上，然后将模拟应变计的安装棒放进夹具的安装槽内，并拧紧螺丝，固定安装棒的同时调整好两夹具底平面的平整。

用装有安装棒的夹具在需要测量的部位画点，在画点的部位打四个M8膨胀螺栓的孔，用于固定膨胀螺栓，将装有安装棒的夹具固定在膨胀螺栓上，拧紧螺母（如果是安装在钢结构的表面可以在夹具的底部采用点焊的方式或者用胶粘方式予以固定，点焊和胶粘时应保证夹具底部在同一平面上，不得扭曲变形）。

安装夹具固定完成后，松开压板的调紧螺丝，取出安装棒，把应变计放入夹具的安装槽内，拧紧螺丝即可。

应变计安装时应根据设计要求调整测量范围(在仪器的后端座上进行拉、压调整。

VS100系列型振弦式应变计说明书南京基泰土木工程仪器有限公司NANJING GEOT CIIVL ENGINEERING INSTRUMENTS CO. LTDVS100系列型振弦应变计说明书一、产品特点与适用范围1.产品特点1.1 加大量程，测量范围可达4000με；1.2 输出高灵敏度，最小读数小于1με/F；1.3 设计制造高品质，确保产品长期稳定、可靠；1.4 不锈钢结构，高防水性能；1.5 采用更加稳定可靠的振弦工作原理，数字量输出，测值不受电缆长度影响；1.6 可兼测埋设点温度，应变测值可准确修正；1.7 通用性好，使用范围广。

2.适用范围VS100型振弦式应变计分A型和B型,VS100A型广泛适用于长期埋设在水工建筑物或其它混凝土结构物（如梁、柱、桩基、挡土墙、衬砌、墩以及基岩等）内部，测量埋设点的伸缩变形（应变与应力)，配套无应力筒组成无应力测量,同时可兼测埋设点的温度。

VS100B型为加装配套附件可组成表面应变计、钢板计、等多种测量应变的仪器。

二、应变计的组成、工作原理和主要技术指标1.应变计组成如图所示，应变计由前后端座、不锈钢护管、激励与信号拾取装置、密封接座、振弦、电缆与其密封头组成。

图12.工作原理当结构物受力或因温度变化发生伸缩变形时，与结构物刚性固连的应变计产生同步变形，通过前、后端座传递给振弦使其产生应力变化，从而改变振弦的固有振动频率。

激励与信号拾取装置激23励振弦使其发生谐振，同时拾取其振动频率信号，此信号经电缆传输至读数装置，即可测出被测结构物的伸缩改变量，此改变量与仪器标称长度的比值即为应变量。

应变计附设温度计可同步测出埋设点的温度值。

3. 主要技术参数注：F.S 表示满量程输出， F = f×10 -3。

超量程：允许额定量程的1.2倍。

三、一般计算公式:ε∆= K (F i - F 0) + b (T i -T 0)式中：ε∆— 被测结构物的应变改变量；K — 应变计的最小读数，由制造商给出；i F — 应变计实时测量频率模数值；F 0 — 应变计基准测量频率模数值；b — 应变计的温度补偿修正系数，由制造商给出；T 0 —零点压力时应变计所感受温度； T i —i 时刻应变计所感受的温度。

地下连续墙振弦式应变计地下连续墙（Diaphragm wall）是一种常用于抵抗地下水和土壤压力的结构，常见于深基坑、地下工程和防渗透工程中。

而振弦式应变计（Wire Extensometer）则是一种用于测量地下连续墙变形和应变的仪器。

地下连续墙是由连续沉井或现浇混凝土墙体组成的。

它们被用来针对岩石或土壤进行加固、保护和控制，以确保地下结构的稳定性和可靠性。

在地下连续墙的施工过程中，需要对墙体的变形和应变进行实时的监测和控制。

振弦式应变计是一种基于张力原理测量应变变化的仪器。

它由一个弹性线材或金属线材构成，两端固定在测量点上。

当测点发生应变时，弹性线材或金属线材会发生拉伸或收缩，从而引起线材长度的变化。

通过测量线材长度的变化，就可以确定地下连续墙的应变值。

振弦式应变计的安装相对简单，首先在地下连续墙施工区域选择若干个测点，然后将振弦式应变计的两端固定在测点上。

安装时需要注意保持线材的张紧度，以保证准确测量。

在安装完成后，线材的初始长度需要进行标定，并建立起应变计与实际应变之间的关系。

振弦式应变计的工作原理主要基于测量线材长度的变化。

当地下连续墙受到应力或应变的作用时，墙体会发生微小的变形，从而引起测点处的振弦式应变计线材的拉伸或收缩。

通过测量线材的变化长度，可以计算出该测点的应变值。

振弦式应变计的数据可以通过连接至数据采集系统进行实时监测和记录。

在地下连续墙施工过程中，可以通过定期监测振弦式应变计的数据，及时发现墙体的变形情况，并进行必要的调整和控制，以确保工程的安全和稳定。

最后，振弦式应变计在地下连续墙的设计和施工过程中起到了至关重要的作用。

通过测量墙体的应变，可以及时监测地下连续墙的变形情况，为工程师提供数据支持和参考，以保证工程的质量和可靠性。

同时，振弦式应变计的简单安装和实时监测功能，为地下工程的控制和调整提供了方便和有效的手段。

因此，振弦式应变计在地下连续墙的施工和监测中具有重要的应用价值。

振弦式应变计基康
振弦式应变计是一种用于测量材料应变的传感器。

它通常由一个悬挂的弹性振弦和一些测量设备组成。

当材料受到应力时，振弦会发生变形，从而产生应变。

基康是一家在该领域有着丰富经验的制造商。

他们的振弦式应变计具有高度灵敏度和精确度。

这些应变计的设计和制造都经过精心的工艺流程。

振弦式应变计可广泛应用于工程和科学领域。

比如，在机械工程中，它可以用来测试材料的强度和耐久性。

在土木工程中，它可以用来监测建筑物结构的变形。

在材料科学中，它可以用来研究材料的力学性质。

使用振弦式应变计时，需要将其安装在被测试材料上。

当材料受到应力时，振弦会振动，其振动频率可以通过测量设备进行记录和分析。

通过对振动频率的分析，可以得出材料的应变情况。

基康的振弦式应变计不仅具有高度可靠性和稳定性，而且还具有良好的适应性。

它们可以适用于各种环境条件和测量要求。

此外，基康还提供了完善的售后服务，以确保客户的满意度。

总之，振弦式应变计是一种广泛应用于工程和科学领域的测量设备。

基康作为一家经验丰富的制造商，在该领域具有良好的声誉。

他们的产品具有高度灵敏度、精确度和稳定性。

通过使用基康的振弦式应变计，可以有效地测量材料的应变情况。

振弦式应变计正负值全文共四篇示例，供读者参考第一篇示例：振弦式应变计是一种常用的测量应变的传感器，它利用弦线的振动来测量物体表面的应变变化。

在使用振弦式应变计时，我们常常会遇到正负值的问题，即正向应变和负向应变。

本文将深入探讨振弦式应变计正负值的含义、计算方法以及在实际应用中的重要性。

正负值在振弦式应变计中是一个非常重要的概念。

在实际测量中，我们会发现物体表面受力时，会产生应变，而这个应变可能是正向的，也可能是负向的。

正向应变指的是物体表面在受力作用下延展，而负向应变则是物体表面在受力作用下收缩。

振弦式应变计可以准确地测量这两种应变，并将其转化为电信号输出。

在实际测量过程中，我们需要根据振弦式应变计所测得的数据来计算出正负值。

一般来说，我们会将振弦式应变计的原始数据与未受力时的基准值进行比较，根据测量得到的数据的增减情况来判断应变的正负值。

如果测量得到的数据大于基准值，说明物体表面产生了正向应变；反之，如果测量得到的数据小于基准值，说明物体表面产生了负向应变。

在工程领域中，振弦式应变计正负值的准确计算对于材料的性能评估和结构设计起着至关重要的作用。

通过测量物体表面的应变变化，我们可以了解物体在受力时的变形情况，及时发现潜在的问题，并对材料的性能进行评估。

通过正负值的比较，我们可以更加全面地了解物体在受力时的应变状态，为工程设计提供重要参考依据。

在实际应用中，我们也需要注意振弦式应变计正负值的信号转换和处理。

在测量过程中，我们需要根据实际情况对正负值进行合理的调整和处理，确保输出的数据准确可靠。

应注意消除测量误差，提高测量精度，保证测量结果的准确性。

通过科学的数据处理和分析，我们可以更好地利用振弦式应变计的测量结果，为工程设计和材料评估提供有效的支持。

振弦式应变计正负值是一个重要的工程概念，在实际应用中起着至关重要的作用。

通过正确理解和处理振弦式应变计的正负值，我们可以更好地评估物体材料的性能，提高工程设计的准确性和有效性。

振弦式应变计主要功能和参数
VWS型振弦式应变计适⽤于长期埋设在⽔⼯结构物或其它混凝⼟结构物内，测量结构物内部的应变量，并可同步测量埋设点的温度。

应变计加装配套附件可组成多向应变计组、⽆应⼒计、岩⽯应变计等测量应变的仪器。

⼤弹模应变计主要⽤于⾼仓位混凝⼟连续浇筑，如地下连续墙、防渗墙、灌注桩等⼯程场合。

振弦式应变计具有智能识别功能。

振弦式应变计主要技术参数
振弦式应变计及配套设备图⽚
振弦式应变计(智能)
多向应变计(智能)读数仪(智能)观测电缆防⽔接头
应变标定架MCU⾃动测量单元振弦测量模块单点采集模块
南京葛南实业有限公司是专业从事安全监测仪器及其⾃动化数据采集设备研发、⽣产、销售、服务的⾼科技企业。

公司产品⼴泛应⽤于⽔利⽔电、铁路桥梁、矿⼭隧道、海洋边坡、基坑建筑等⼯程领域，其中智能振弦式传感器技术⽔准国内领先，是业界智能传感器技术的领跑者。

振弦式应变计
一、概述:
RCE0350型振弦式应变计,为振弦式弹性梁结
构，彻底改变了传统的把波纹管作为弹性元件的测量方法，并具有抗高压，抗径向力，二次密封，零点稳定，全不锈钢外壳等特点。

适用于长期理设在混凝土结构的梁、柱、拉基、支撑、挡土墙、水工建筑物、衬砌、墩与底脚及其基岩中，监测其应力与应变，并可同步测量埋设点的温度。

加装配套附件可组成多向应变计及岩基变位计。

二、主要技术参数：
三、一般计算公式:
ε=K(f o2-f i2 ) 注:频率模数F=f 2×10?3
式中: P：被测结构物应变量(10-6)
K：监测仪器标定系数(10-6/Hz2)
：监测仪器空载时初始频率读数（基准值）
f
o
f
：监测仪器荷载时实测频率读数（实测值）
i
四、验收与保管
1、用户开箱验收仪器，应先检查仪器数量与装箱清单是否相符，如有不符者，请与我
厂联系。

2、对于箱内仪器，先用250V兆欧表及ICE0609型频率读数仪检查常温绝缘电阻与频率初值，若绝缘低于50 MΩ或频率初值变化异常
时，请于我厂联系。

3、开箱后的仪器应放在湿度小于80％的房间内保存，室内不能含有腐蚀性气体，存放环境必须干燥、通风，搬运时小心轻放。

五、注意事项
1、振弦式监测仪器严格要求在额定测量范围内工作。

2、引出电缆可接长至1000m,每支仪器出厂时均预接1.5m。

3、根据现场情况，需要接长电缆时，接头处的防水密封要求十分严格，用户自行接长若有困难，本厂可提供电缆接长服务。

4、本仪器未使有用放置12个月上，使用前应重新标定。

振弦式应变计温度补偿
振弦式应变计是一种测量物体应变的传感器。

它通常由一个弹性材料制成，并通过将其固定在物体上，使其能够感知物体的应变。

当物体受力或受压时，振弦式应变计的弹性材料会发生形变，导致振弦的振动频率发生变化。

通过测量振弦的振动频率变化，可以推导出物体的应变值。

然而，振弦式应变计的测量结果受温度影响较大。

由于材料的热膨胀性质，温度的变化会导致振弦的长度发生变化，进而影响振弦的振动频率。

为了减小温度对测量结果的影响，需要进行温度补偿。

温度补偿的方法通常有两种：
1. 使用温度补偿电路：振弦式应变计通常与一个温度传感器（如热敏电阻）一起使用。

通过测量温度传感器的温度，可以根据预先设定的温度补偿曲线，计算出应变计的实际应变值。

2. 使用温度补偿系数：振弦式应变计的温度特性通常可以通过实验进行测量，并获得温度补偿系数。

在测量过程中，根据物体的温度变化，使用温度补偿系数进行修正，得到准确的应变值。

无论使用哪种方法，温度补偿都是为了消除温度对测量结果的影响，以得到准确的应变值。
