2011-2017陕西中考物理副题

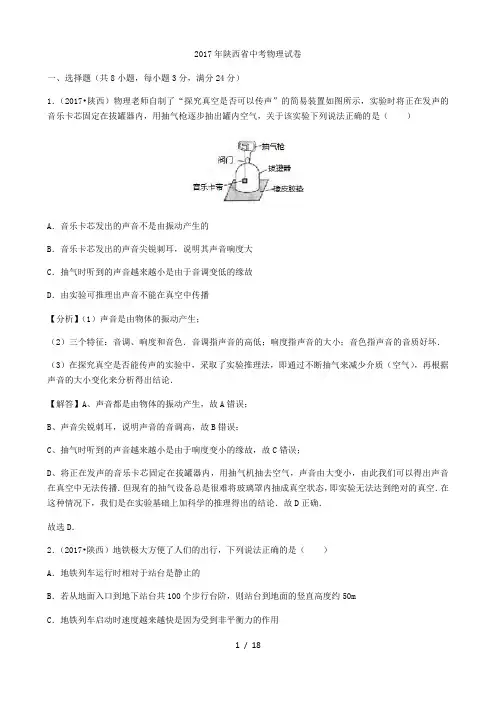

2017年陕西省中考物理试卷一、选择题（共8小题，每小题3分，满分24分）1．（2017•陕西）物理老师自制了“探究真空是否可以传声”的简易装置如图所示，实验时将正在发声的音乐卡芯固定在拔罐器内，用抽气枪逐步抽出罐内空气，关于该实验下列说法正确的是（）A．音乐卡芯发出的声音不是由振动产生的B．音乐卡芯发出的声音尖锐刺耳，说明其声音响度大C．抽气时听到的声音越来越小是由于音调变低的缘故D．由实验可推理出声音不能在真空中传播【分析】（1）声音是由物体的振动产生；（2）三个特征：音调、响度和音色．音调指声音的高低；响度指声音的大小；音色指声音的音质好坏．（3）在探究真空是否能传声的实验中，采取了实验推理法，即通过不断抽气来减少介质（空气），再根据声音的大小变化来分析得出结论．【解答】A、声音都是由物体的振动产生，故A错误；B、声音尖锐刺耳，说明声音的音调高，故B错误；C、抽气时听到的声音越来越小是由于响度变小的缘故，故C错误；D、将正在发声的音乐卡芯固定在拔罐器内，用抽气机抽去空气，声音由大变小，由此我们可以得出声音在真空中无法传播．但现有的抽气设备总是很难将玻璃罩内抽成真空状态，即实验无法达到绝对的真空．在这种情况下，我们是在实验基础上加科学的推理得出的结论．故D正确．故选D．2．（2017•陕西）地铁极大方便了人们的出行，下列说法正确的是（）A．地铁列车运行时相对于站台是静止的B．若从地面入口到地下站台共100个步行台阶，则站台到地面的竖直高度约50mC．地铁列车启动时速度越来越快是因为受到非平衡力的作用D．地铁列车刹车后不能立即停止是因为受到惯性的作用【分析】（1）若物体的位置相对于所选择的参照物发生了变化，我们就说物体是运动的，若是位置没有变化就说物体是静止的；（2）楼梯台阶的高度约为在20cm左右；（3）物体处于静止或匀速直线运动状态叫做平衡状态；（4）物体具有保持原来运动状态不变的性质，称为惯性，任何物体都具有惯性．【解答】A、地铁列车运行时与站台的位置不断发生变化，所以运动的列车相对于站台是运动的，故A错误；B、楼梯台阶的高度约为在20cm左右，从地面入口到地下站台共100个步行台阶，则站台到地面的竖直高度约20m，故B错误；C、地铁列车启动时速度越来越快处于非平衡状态，所以受到非平衡力的作用，故C正确；D、列车刹车后不能立即停下来是列车由于惯性要保持原来的运动状态，不能说“受到惯性的作用”，故D 错误．故选C．3．（2017•陕西）有一款自行车，座椅后连接的微型投影仪可以将转弯、停止等提示信号投射到骑行者的后背上，因其独特的安全设计和GPS导航功能备受人们的青睐．关于这款自行车，下列说法正确的是（）A．骑行者后背上所成的像是虚像B．投影仪的镜头到骑行者后背的距离大于镜头焦距的二倍C．从骑行者背后不同方向都能看见所成的像是因为光发生了镜面反射D．GPS导航所用的电磁波不能在真空中传播【分析】利用下列知识分析判断：（1）根据凸透镜成像的三种情况和应用进行判断：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．u＜f，成正立、放大的虚像，应用于放大镜和老花镜；（2）我们能从不同方向都能看见不发光的物体是因为光发生了漫反射；（3）电磁波可以在真空中传播．【解答】AB、座椅后连接的微型投影仪的镜头是凸透镜，将转弯、停止等提示信号投射到骑行者的后背上，成的像是倒立放大的实像，投影仪的镜头到骑行者后背的距离大于镜头焦距的二倍，故A错、B正确；C、从骑行者背后不同方向都能看见所成的像是因为光发生了漫反射，故C错；D、电磁波可以在真空中传播，故D错．故选B．4．（2017•陕西）关于粒子和宇宙的相关知识，下列说法正确的是（）A．电子的发现证明原子可以再分B．气体中的分子是运动的，固体中的分子是不运动的C．分子间只存在引力不存在斥力D．银河系、地球、质子、原子核、分子是按照尺度由大到小的顺序排列的【分析】①分子由原子组成，原子由原子核与核外电子组成，原子核由质子与中子组成；②分子永不停息做无规则运动；③分子间同时存在相互作用的引力和斥力；④宇宙由物质组成的，宇宙中拥有数十亿个星系，银河系只是其中之一，银河系很大，太阳系只是其中之一，地球是太阳系中一员；物体是由分子构成的，分子是由原子构成的，原子是由位于中心的原子核和核外电子构成的，原子核包括质子和中子两部分．【解答】A、物质由分子或原子组成，分子由原子组成．原子又是由原子核与核外电子组成的，电子的发现揭示了原子是有结构的．故A正确；B、不论固体，还是液体与气体，分子均是永不停息做无规则运动．故B错误；C、分子间同时存在相互作用的引力和斥力．故C错误；D、质子和中子构成原子核，电子和原子核构成原子，原子构成分子，分子构成物质，地球又是太阳系中的一颗行星比太阳小，太阳系只是银河系中之一，所以它们从大到小的顺序为：银河系、地球、分子、原子核、质子．故D错误．故选A．5．（2017•陕西）关于图中所示的通电螺线管，下列说法正确的是（）A．通电螺线管的右端是S极B．只对调电源正负极，通电螺线管的磁场方向不发生改变C．通电螺线管的外部磁感线是从S极发出回到N极的D．当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．【解答】A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．6．（2017•陕西）如图所示，某工地用滑轮组将重为5000N的货物匀速提升6m，所用时间为20s，在绳的末端所用拉力为2200N，下列说法错误的是（）A．M处滑轮的作用是改变力的方向B．提升货物过程中的有用功是3×104JC．拉力的功率为660WD．若只增加货物所受的重力，滑轮组的机械效率将增大【分析】A、轴的位置不变滑轮叫定滑轮，其作用是改变力的方向；随物体一起运动的滑轮叫动滑轮，使用动滑轮可以省力；B、利用W=Gh求提升货物过程中的有用功；C、由图知n=3，则拉力端移动距离s=3h，利用W=Fs求拉力做的总功，再利用P=求拉力做功功率；D、提高滑轮组机械效率的方法：一是增加提升的货物重，二是减轻动滑轮重力、减小摩擦．【解答】A、M处滑轮的轴的位置不变，是定滑轮，其作用是改变力的方向，故A正确；B、提升货物过程中的有用功W有用=Gh=5000N×6m=3×104J，故B正确；C、由图知n=3，则拉力端移动距离s=3h=3×6m=18m，拉力做的总功W总=Fs=2200N×18m=3.96×104J，拉力做功功率：P===1980W，故C错；D、只增加货物所受的重力，有用功增加，额外功不变，有用功占和总功的比值变大，滑轮组的机械效率也会随之增大，故D正确.故选C．7．（2017•陕西）“智能纤维”是一种新型材料，能对外界环境和内部状态的变化做出响应．其中，相变纤维能够通过吸热、放热来实现对温度的调节；凝胶纤维能够对温度做出反应；电子纤维能够导电以及消除静电；记忆纤维能够在特定环境下恢复原状．下列说法正确的是（）A．相变纤维制成的衣服可以调节体温是通过做功来实现的B．用凝胶纤维有可能制成显示体温的衣服C．电子纤维是一种绝缘体D．记忆纤维发生形变后无法恢复原状【分析】根据材料的特性及各选项的材料是否适合这一特性来判断．【解答】A．相变纤维能够通过吸热、放热来实现对温度的调节，是通过热传递来改变的，故A项错误；B．凝胶纤维能够对温度做出反应，用凝胶纤维有可能制成显示体温的衣服，故B项正确；C．电子纤维能够导电以及消除静电，故C项错误；D．记忆纤维能够在特定环境下恢复原状，故D项错误．故选B．8．（2017•陕西）如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电压表与电流表示数的比值变小【分析】（1）根据图1中的电路连接方式，由图2可知，热敏电阻随温度的升高而减小，此时电路中的电流会增大，据此分析；（2）温度升高时，由图2分析热敏电阻的变化，再判断电路中总电阻的改变，由欧姆定律判断电压表示数变化情况；（3）由图2中的数据，根据串联电路的特点进行计算；（4）分析电压表与电流表示数比值所表示的量，结合图2进行判断．【解答】A、由图可知，R与R0串联在电路中，当热敏电阻随温度的升高而过小时，电路中的总电阻R串=R+R0而不致过小，因此R0起到保护电路的作用，故A不符合题意；B、由图2而知，当温度升高时，R会变小，根据串联电路的分压特点可知，热敏电阻两端的电压会变小，即电压表示数会变小，故B不符合题意；C、由图可知，温度为40℃时，热敏电阻的值为R=20Ω，则电流表示数I===0.2A，故C不符合题意；D、由图可知，电压表测R两端电压U，电流表测电路电流即R电流I，由欧姆定律可知， =R，即电压表与电流表示数的比值表示的是热敏电阻的值，当温度降低时，由图2可知，其阻值变大，即电压表与电流表的示数比值变大，故D符合题意．故选D．二、填空题（共7小题，每空1分，每图2分，计19分）9．（2017•陕西）小丽将一瓶矿泉水放入冰箱冷冻室里，结冰后取出发现瓶子底部凸出，如图所示，这是因为冰的密度小于水的密度的缘故．水结冰属于凝固（填物态变化名称）现象，在此过程中水的内能减小．结冰前结冰后【分析】水凝固成冰后，其质量不变，由ρ=进行判断，物质由液态变成固态的过程叫凝固，此过程中需要放热，据此解题．【解答】由图可知，结冰后取出发现瓶子底部凸出，表明体积变大了，水凝固成冰后，其质量不变，由ρ=可知，冰的密度小于水的密度；水结冰的过程属于物质由液态变成固态的过程，叫凝固，在此过程中需要放热，导致水的内能减小．故答案为：小于凝固减小10．（2017•陕西）小明参加校运动会百米赛跑，站在起跑线上静止时所受重力与支持力是一对平衡力；鞋底上有许多花纹是为了增大摩擦；起跑时用力蹬地是利用了力的作用是相互的；跑完全程用时13.5s，他的平均速度是7.4 m/s（结果保留一位小数）．法．【分析】（1）在平衡力的作用下物体保持静止或匀速直线运动状态；（2）增大摩擦力的方法：在压力一定时，增大接触面的粗糙程度；在接触面的粗糙程度一定时，增大压力；（3）物体间力的作用是相互的；（4）知道百米赛跑的时间，根据v=求出平均速度．【解答】（1）小明站在起跑线上静止时处于平衡状态，受到的重力和支持力是一对平衡力，二力大小相等；（2）鞋底上有许多花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦的；（3）起跑时用力蹬地的同时，地对小明也有力的作用，这是利用了力的作用是相互的；（4）他的平均速度v==≈7.4m/s．故答案为：支持力；增大；相互的；7.4．11．（2017•陕西）2017年5月，我国在南海成功开采出了可燃冰．可燃冰是一种高效、清洁、储量巨大的新能源，可以像固体酒精一样被点燃，开采点位于水深1266m海底下一定深度的海床中，海水对海底的压强是 1.266×l07Pa，可燃冰属于不可再生（选填“可再生”或“不可再生”）能源．（ρ海水取1.0×103kg/m3，g取10N/kg）【分析】（1）已知水的深度，根据公式p=ρgh可求产生的压强．（2）能够短时间内从自然界源源不断得到补充的是可再生能源，短时间内从自然界得不到补充的是不可再生能源．【解答】海床受到的压强：p=ρgh=1.0×103kg/m3×10N/kg×1266m=1.266×l07Pa；可燃冰短时间内从自然界得不到补充，属于不可再生能源．故答案为：1.266×l07；不可再生．12．（2017•陕西）小亮自制了如图所示的装置，在有机玻璃管上绕着带有绝缘层的导线，线圈两端连接着小功率灯泡，管内放入条形磁铁，用橡皮塞堵住管口两端，当沿图中箭头方向来回摇动时，小灯泡就会发光．该装置发电的原理是电磁感应，线圈中电流的方向是变化（选填“变化”或“不变”）的，在此过程中将机械能转化成电能．【分析】通过题目中的信息可知，该手电筒中没有电池，而是通过晃动来使它发光．由此入手分析即可得到答案．【解答】手电筒中没有电源，而要使手电筒发光，必须有提供电能的装置，该手电筒通过晃动消耗机械能提供了电能，由此可知，这是利用电磁感应现象制成的一种手电筒；因为导体运动方向随着手电筒摇动方向不断的变化，线圈中产生感应电流的方向也在不断的变化．故答案为：电磁感应；变化；机械．13．（2017•陕西）小明自制了一个简易实用的“救生圈”，用一个三通塑料管将3个大号空塑料瓶固定，如图所示．已知每个空塑料瓶的体积是2L，则此“救生圈”全部浸没在水中时所受浮力为60 N（忽略三通管和绳子的体积，g取10N/kg），扔到水中救人时，人和“救生圈”漂浮在水面上所受的总浮力等于（选填“大于”“等于”或“小于”）总重力．若在该“救生圈”上固定更多的空塑料瓶，使用时可增大（选填“增大”或“减小”）浮力．【分析】已知每个空塑料瓶的体积是2L，可求3个大号空塑料瓶的体积，物体浸没在水中时，排开水的体积和本身的体积相等，根据阿基米德原理求出受到的浮力．根据阿基米德原理F浮=G排分析扔到水中救人时漂浮在水面上所受的总浮力变化；根据F浮=ρ水gV排分析最后一空．【解答】3个大号空塑料瓶的体积V=3×2L=6L=6dm3=6×10﹣3m3；此“救生圈”全部浸没在水中时所受浮力F浮=ρ水gV排=1.0×103kg/m3×10N/kg×6×10﹣3m3=60N；根据阿基米德原理F浮=G排可得：扔到水中救人时，人和“救生圈”漂浮在水面上所受的总浮力等于总重力．若在该“救生圈”上固定更多的空塑料瓶，V排增大，由F浮=ρ水gV排可知，使用时浮力增大．故答案为：60；等于；增大．14．（2017•陕西）在探究杠杆平衡条件时，使轻质弯曲杠杆在如图所示的位置平衡，请画出阻力F2和阻力臂L2．【分析】力臂的画法：首先确定支点；然后找到动力和阻力，并用虚线延长动力和阻力的作用线；画出支点到动力作用线和阻力作用线的垂线．【解答】由图可知支点是O点，画出阻力F2及其阻力作用线，从O点向阻力F2的作用线作垂线，支点到垂足的距离就是阻力臂L2．如图所示：15．（2017•陕西）某教室天花板上有多组“220V 15W”的节能灯，均符合安全用电要求，且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图中的灯泡和开关连入电路．【分析】家庭电路中的电灯是并联，一个开关控制两个电灯，则开关在干路上，且开关连在火线与电灯之间．【解答】开关接在火线上，两只“220V 15W”节能灯在家庭电路中应并联才能正常工作，又因为开关同时控制两灯，所以开关在干路上，即灯泡并联后再与开关串联，灯泡的另一端接在零线上．如图所示：三、实验与探究题（共3小题，满分19分）16．（2017•陕西）请按要求完成填空．（1）如图1所示，量筒中液体的体积为35 mL．（2）如图2所示，弹簧测力计的示数为 3.6 N．（3）如图3所示，液体温度计是利用测温液体热胀冷缩的性质制成．（4）如图4所示，在利用该装置探究光的反射规律的过程中，多次改变入射角可以探究反射角与入射角大小的关系．答案：（1）35 （2）3.6 （3）热胀冷缩（4）反射角与入射角【解答】（1）使用量筒测量液体体积时，首先要明确量筒的量程和分度值，读数时视线与液面最凹处相平；图示量筒上，10mL之间有10个小格，一个小格代表1mL，即量筒的分度值为1mL；液体的体积为V=35mL；（2）图示弹簧测力计上，每一个大格代表1N，每一个小格代表0.2N，示数是3.6N；（3）常用的液体温度计是利用液体热胀冷缩的性质制成的；（4）多次改变入射角的大小去测反射角大小的目的是为了得出反射角与入射角的大小关系，来寻求实验的普遍规律．17．（2017•陕西）小华观察家中手电筒，发现里面只有一个LED灯，其额定电压为1.5V．他想测出该LED 灯的额定功率．（1）请在图1中用笔画线代替导线完成实物电路的连接．（2）连接电路时，开关应处于断开（选填“断开”或“闭合”）状态，滑动变阻器的滑片应处于最右（选填“左”或“右”）端．（3）连好电路后闭合开关，发现LED灯不发光，电流表示数几乎为0，电压表示数约为3V，则该电路的故障可能是LED灯断路（选填“短路”或“断路”）．（4）排除故障后，经过多次测量得到实验数据如表：实验序号电压U/V 电流I/A 电功率P/W1 1.0 0.30 0.302 1.2 0.42 0.503 1.5第3次实验时，电流表示数如图2所示，读数为0.58 A，则该LED灯的额定功率为0.87 W，当灯的两端的实际电压小于额定电压时，实际功率小于额定功率．（5）进一步分析发现，当LED灯两端的电压增大时，其电阻将减小．【分析】（1）根据伏安法测功率的原理连接电路，由灯的额定电压确定电压表量程；（2）连接电路时，应断开开关，滑动变阻器的滑片应处于最大值处；（3）电流表的指针几乎为0，说明可能电路有断路，再根据电压表示数分析故障的原因；（4）确定电流表的量程与最小分度值，读出电流表示数；由公式P=UI求出LED灯的额定功率，由表中数据实际电压小于额定电压时实际功率与额定功率的关系；（5）根据表中数据，由I=分析解答电压增大时LED灯电阻的变化情况．【解答】（1）测LED灯的额定功率时，滑动变阻器、电流表、LED灯应串联在电路中，变阻器一上一下接，LED灯额定电压为1.5V，所以电压应使用0﹣3V量程，由图2知电流表使用0﹣0.6A量程，电路连接如图所示：；（2）为了保护电路，连接电路时，开关应处于断开状态，实物图知，滑动变阻器的滑片应处于最右端；（3）好电路后闭合开关，发现LED灯不发光，电流表示数几乎为0，说明电路可能有断路发生，电压表示数等于电源电压3V，说明电压表到电源间是通路，所以故障的原因可能是LED灯断路了；（4）由图2可知，电流表量程是0.6A，分度值是0.02A，所以LED灯两端电压等于额定电压1.5V时通过的电流为是0.58A，所以LED灯的额定功率：P=UI=1.5V×0.58A=0.87W；由表中数据实际电压小于额定电压时实际功率小于额定功率；（5）根据I=，由表中数据知不同电压LED灯的电阻：R1==≈3.3Ω，R2==≈2.9Ω，R3==≈2.6Ω，所以当LED灯两端的电压增大时，其电阻将减小．故答案为：（1）见上图；（2）断开；右；（3）断路；（4）0.58；0.87；小于；（5）减小．18．（2017•陕西）小柯在课外活动时，偶然将两个弹性球叠放在一起同时自由下落发现上面小球反弹的高度大于下落的高度．于是，他想探究同一个上面小球反弹的高度与哪些因素有关，为此，他提出了三个猜想：①与两个弹性球下落的高度有关；②与下面弹性球的质量有关；③与下面弹性球的材料有关．为了验证猜想：小柯选取了质量为10g的A球作为上面的反弹小球，用体积相同的B、C、D三个球分别作为下面的弹性球，如图所示，B、C两球质量相同但材料不同，C、D两球材料相同但质量不同，小柯在同一水平地面上做了多次实验，实验数据如表：实验序号下面弹性球质量/kg 下落高度/m A球反弹高度/m1 B 0.5 0.9 1.62 1.1 1.93 1.3 2.14 C 0.5 0.9 1.75 1.1 2.06 1.3 2.57 D 0.8 0.9 2.28 1.1 2.39 1.3 2.8（1）小柯实验选取的测量工具有电子秤和刻度尺．（2）A球下落过程中，将重力势能转化为它的动能．（3）比较三次实验序号1、2、3 ，可以初步得出的结论是：在下面弹性球的质量、材料等条件一定时，下落高度越高，上面弹性球反弹的高度越高．（4）比较实验序号4、7（5、8或6、9），可以初步得出的结论是：在下面弹性球的材料、下落高度等条件一定时，下面弹性球的质量越大，上面弹性球反弹的高度越高．（5）为了探究猜想③，除了选取A球作为上面的反弹小球外，还应在B、C、D三个弹性球中选择B、C 两球进行实验．（6）实验表明，每次所测A球反弹的高度总比下落高度要高，是因为在两球碰撞时下面弹性球队上面A 球做功，使A球机械能总量增大（选填“增大”“减小”或“不变”），这一现象不会违背（选填“违背”或“不会违背”）能量守恒定律．【分析】（1）实验中需要测量小球下落的高度和弹起的高度；（2）影响重力势能大小的因素是质量和高度；影响动能大小的因素是质量和速度；（3）（4）（5）根据表格中的数据，根据相同点和不同点，利用控制变量法分析；（6）能量的转化遵守能量守恒定律．【解答】（1）实验中需要用刻度尺测量小球下落的高度和弹起的高度；（2）A球下落过程中，高度减小，重力势能减小，速度变大，动能变大，重力势能转化为动能；（3）由表格中的信息可知，实验序号1、2、3（或4、5、6或7、8、9），相同的弹性球，下落高度越高，上面弹性球反弹的高度越高；（4）比较实验序号4、7（5、8或6、9）可知，弹性球的材料相同，下落相同高度时，质量越大的，上面弹性球反弹的高度越高，故结论为：在下面弹性球的材料、下落高度等条件一定时，下面弹性球的质量越大，上面弹性球反弹的高度越高；（5）探究下面弹性球反弹的高度与与下面弹性球的材料有关时，应控制质量相同、下落高度相同，材料不同，故应选择B、C两球就行实验；（6）次所测A球反弹的高度总比下落高度要高，是因为在两球碰撞时下面弹性球队上面A球做功，下面弹性球的机械能减小，转化为A的机械能，使得A球机械能增大，这一现象不会违背能量守恒定律．故答案为：（1）刻度尺；（2）动；（3）1、2、3；（4）下面弹性球的质量越大；（5）B、C；（6）增大；不会违背．四、综合题（共2小题，满分16分）19．（2017•陕西）如图1所示为某型号室内电加热器，有高温和低温两个挡位，额定电压为220V，高温挡和低温挡功率分别为2200W和1000W，简化电路如图2所示．（1）使用电加热器时，要插入三孔插座，是为了将金属外壳与地线相连，当开关S1闭合、S2断开时，电加热器处于低温挡．（2）请计算电阻丝R1的阻值和通过电阻丝R2的电流（结果保留一位小数）（3）在额定电压下，使用高温挡工作3小时，电加热器产生的热量是多少焦耳？【分析】（1）①三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连；②当开关S1闭合、S2断开时，电路为R1的简单电路，电路中的总电阻最大，根据P=UI=可知电路的总功率最小，据此进行解答；（2）根据P=UI=求出电阻丝R1的阻值，当开关S1、S2闭合时，R1与R2并联，电路中的总电阻最小，由P=UI=可知电路的总功率最大，电加热器处于高温档，高温档的功率减去低温档的功率即为R2的功率，根据P=UI求出通过电阻丝R2的电流；。

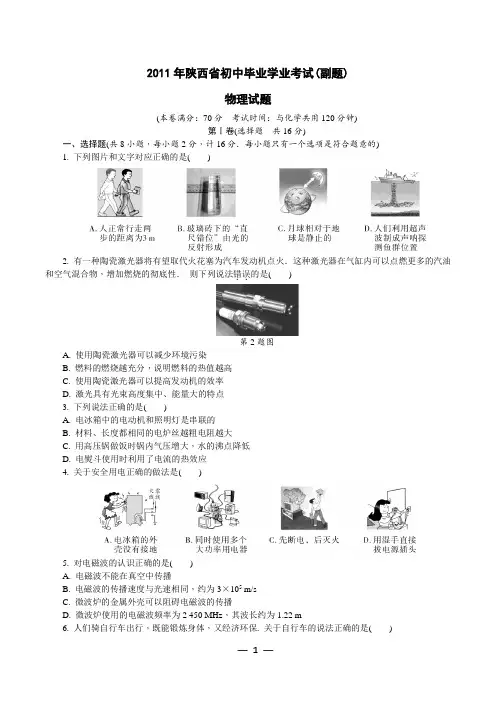

2011年陕西省初中毕业学业考试(副题)物理试题(本卷满分：70分考试时间：与化学共用120分钟)第Ⅰ卷(选择题共16分)一、选择题(共8小题，每小题2分，计16分．每小题只有一个选项是符合题意的)1. 下列图片和文字对应正确的是()2. 有一种陶瓷激光器将有望取代火花塞为汽车发动机点火．这种激光器在气缸内可以点燃更多的汽油和空气混合物，增加燃烧的彻底性．则下列说法错误．．的是()第2题图A. 使用陶瓷激光器可以减少环境污染B. 燃料的燃烧越充分，说明燃料的热值越高C. 使用陶瓷激光器可以提高发动机的效率D. 激光具有光束高度集中、能量大的特点3. 下列说法正确的是()A. 电冰箱中的电动机和照明灯是串联的B. 材料、长度都相同的电炉丝越粗电阻越大C. 用高压锅做饭时锅内气压增大，水的沸点降低D. 电熨斗使用时利用了电流的热效应4. 关于安全用电正确的做法是()5. 对电磁波的认识正确的是()A. 电磁波不能在真空中传播B. 电磁波的传播速度与光速相同，约为3×105 m/sC. 微波炉的金属外壳可以阻碍电磁波的传播D. 微波炉使用的电磁波频率为2 450 MHz，其波长约为1.22 m6. 人们骑自行车出行，既能锻炼身体，又经济环保. 关于自行车的说法正确的是()A. 自行车对地面的压力和地面对自行车的支持力是一对平衡力B. 快速骑自行车时，突然把前轮刹住，后轮会跳起来是由于惯性C. 自行车制动系统中的车闸把与连杆是一个费力杠杆D. 车轮有凹凸不平的花纹，目的是减小摩擦7.气凝胶是一种很轻的固体，如图所示. 它是将硅胶快速萃取水分，随后与二氧化碳替换而成，其99%的成分是由气体组成的. 气凝胶能经受超过1 300 ℃的高温；18 mm 厚的一层气凝胶足以保护宇航员抵御零下130 ℃的低温；气凝胶又被称为“最佳海绵”，可以完全吸收水中的污染物质. 下列说法错误．．的是()第7题图A. 气凝胶的隔热性较差B. 气凝胶的密度很小C. 气凝胶能耐高温D. 气凝胶可用来净化水8. 小红在实验室用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验. 通过调节点燃的蜡烛、透镜和光屏的位置，在光屏上得到了烛焰清晰、倒立、缩小的像. 若固定蜡烛和光屏的位置不动，将透镜向蜡烛移动，则能在光屏上得到烛焰()A. 清晰、倒立、放大的像B. 清晰、倒立、缩小的像C. 清晰、倒立、等大的像D. 清晰、正立、放大的像注：9～15题为化学试题第Ⅱ卷(非选择题共54分)注：16～23题为化学试题五、填空与作图题(共6小题，计19分)24. (2分)图示为一款太阳能发电伞，遮挡阳光的同时，伞面上的硅光电池将太阳能转化为____________能，然后再转化为化学能储存在蓄电池中. 蓄电池给用电器供电时，将电能转化为____________能．第24题图25.(3分)图示为小王同学测量小灯泡电功率的实验电路图. 闭合开关S，滑动变阻器的滑片P向左滑动时，电压表的示数____________，电流表的示数__________，小灯泡的电功率__________(均选填“变大”、“变小”或“不变”).第25题图26. (3分)西安世园会使用了一种新型空调系统——地源热泵. 热泵机组主要由压缩机、冷凝器、蒸发器和节流阀四部分组成. 如图是夏天为房间制冷的循环原理图，它可以将室内的热通过循环物质转移到水中，再由水路循环转移至地下水或土壤里. 在冷凝器中循环物质发生了____________时(选填物态变化名称)，要____________热量；利用水来转移热，是因为相同质量的水和其他液体比较，升高相同温度时，水吸收的热量较____________.第26题图27.(4分)图示为一个升降晾衣架示意图，它依靠滑轮组升降衣物. 某次晾晒重80 N的湿衣物时，人匀速拉动绳子使衣物上升了 1.2 m, 机械效率为80%，那么人所做的功为__________J，人对绳子的拉力为____________N.第27题图28. (3分)提示：在(1)、(2)小题中选做一题，若两题全做，只按(1)小题计分．(1)图－1为一款订书机，它的底座面积较大，是为了__________________________；若订书钉钉尖与纸张接触的总面积为0.1 mm2，订书钉对纸张的压力为20 N，则钉尖对纸张的压强为____________Pa.(2)如图－2所示，在塑料瓶底部扎一个小孔，将一只气球塞入瓶内，气球口套在瓶口上，把气球吹大时，用手指堵住小孔，嘴离开瓶口，气球体积变化不大，这是由于______________________. 若大气压为1.0×105 Pa，瓶底面积为40 cm2，则大气对瓶底的压力是____________N.第28题图－1 第28题图－229. (4分)(1)如图－1为一件工艺品——“小鸟”. 支架支在鸟嘴上时，小鸟处于平衡状态．请画出小鸟所受重力的示意图．(2)根据图－2中小磁针静止时的指向，标出通电螺线管的N极，并画出通电螺线管上线圈的绕法．第29题图－1 第29题图－2六、实验与探究题(共3小题，计19分)30. (4分)根据图示实验，按要求完成填空．第30题图－1第30题图－2 第30题图－3 第30题图－4(1)如图－1所示，通过改变尺子____________________可以改变尺子振动发声的音调．(2)如图－2所示，双手反复弯折铁丝，弯折处的温度升高，说明做功可以____________．(3)如图－3所示，将纸板NOF从直线AB所在位置绕ON向前或向后转动，在纸板上看不到反射光线，说明反射光线、入射光线和法线______________________.(4)如图－4所示，通过改变_____________，可以改变通电导体ab在磁场中的受力方向.31. (7分)某同学想测量一个未知电阻R x的阻值．实验室所提供的器材有：电源(电压恒定)，一个电流表，若干个定值电阻R0，两个开关S1、S2及导线．他设计并连接了如图－1所示的实验电路．(1)根据图－1所示的实物电路，在方框中画出电路图．第31题图－1 第31题图－2(2)为了正确选择电流表的量程，闭合开关前应进行____________．(3)闭合开关S1、S2后，电流表示数I1＝0.5 A，请在图－2中正确画出电流表指针所在位置．此时电源电压U＝I1R x.(4)断开开关S2，电流表示数为I2，则电源电压U ＝____________(用物理量符号表示). 该同学在AB 间分别接入不同阻值的定值电阻，进行了多次实验，实验数据如下表. 通过计算将结果填入表格中的空白处．32. (8分)同学们参观省科技馆后，仿做了“牛顿车”进行探究实验，如图－1所示. 将橡皮筋的两端拴在车右端的小钉上，用一根细线拴住橡皮筋中部，线的另一端拴在小车左端的小钉上，将电池放在橡皮筋中间. 用火烧断细线后，电池向右运动，而小车向左运动．(1)该实验现象应用到的物理原理是：____________________________(写出一条即可).(2)同学们想探究小车运动的距离与哪些因素有关. 他们根据所学物理知识和生活感受，作出以下猜想．猜想一：小车运动的距离与橡皮筋的伸长量有关；猜想二：小车运动的距离与小车的质量有关．①要验证猜想一，实验中应保持其他条件不变，只改变__________________，测量并比较小车运动的距离．②要验证猜想二，同学们将小车放在水平木板上，保持其他条件不变，通过给小车添加砝码，逐渐增大小车的质量. 测量并记录小车运动的距离，作出了距离和质量的关系图像，如图－2所示. 根据图像得出的结论是：在保持其他条件不变的情况下，________________________________________________________________________.③小车运动的距离还与哪些因素有关，请你提出一种合理猜想：________________________________________________________________________.(3)如果小车放在光滑的水平面上(忽略一切阻力)，用火烧断细线后，小车最终将__________________.(4)用火烧断细线后，橡皮筋的弹性势能一部分转化成动能，一部分转化成内能，在转化过程中能量的__________________．七、综合题(共2小题，计16分)33. (8分)小华发现爸爸经常一边看书一边喝茶，但往往没多久茶就凉了，于是他想制作一个便携式的保温装置．他选用一节电压为9 V的高能充电电池，一段阻值为9 Ω的电热丝R1，一个标有“6 V 3 W”的小灯泡L和一个定值电阻R2，两个开关S1、S2，做成了既能保温又能照明的装置，其工作原理如图所示. 请解答下列问题(忽略温度对电阻的影响).(1)只闭合开关S1时，R1的功率是多大？(2)只闭合开关S2时，为使小灯泡L能正常发光，R2的阻值应是多大？电路消耗的电功率是多大？(3)从节能的角度，请你对此装置提出一条改进意见：__________________________.34. (8分)图示为一名飞行爱好者自制的飞行器. 该飞行器利用150个大小相等的氦气球所受的浮力牵引上升，驾驶者和飞行器所有装置的总质量为270 kg(包括氦气质量)．某次飞行时，9 h飞行了380 km.请解答以下问题．(g取10 N/kg，ρ空气＝1.29 kg/m3，忽略阻力及所载物体受到的浮力．计算结果保留一位小数)(1)此次飞行的平均速度是多少？(2)飞行器在空中匀速上升时，150个氦气球受到的浮力是多大？每个氦气球的体积是多大？(3)要使飞行器安全下落，可采取的方法是________________________________________________．2011年陕西省初中毕业学业考试(副题)评分说明：1～8小题，每小题2分，共16分．2. B 【解析】根据题中信息，用陶瓷激光器点燃内燃机的气缸内的混合物，可增加燃烧的彻底性，能减少环境污染，即A 正确；由于热值是燃料本身的一种属性，所以只要燃料确定，其热值是不变的，即B 错误；由于陶瓷激光器可使气缸内的混合物燃烧的更充分，即燃烧相同的燃料，其释放的热量会变大，即有效利用的变多，所以效率变高，即C 正确；据激光的特点知，D 说法也是正确的．故选B.5. C 【解析】本题考查了对电磁波的理解和认识．电磁波可以在真空中传播，A 错误；电磁波的传播速度和光的传播速度相同，都是3×108 m/s ，B 错误；金属可以反射电磁波，C 正确，据公式c ＝λf 知，λ＝c f ＝3×108 m/s 2.45×109 Hz≈0.122 m ，D 错误．故选C. 6. 7. A 【解析】本题考查同学们对新信息的处理和理解能力．由题目中“抵御零下130 ℃的低温”可知，其隔热性能很好，所以A 是错误的．根据题中所给信息，其他的选项都是正确的．8. A 【解析】本题考查凸透镜成像规律的应用．由于此时在光屏上得到一个倒立、缩小的实像，即表明蜡烛在2倍焦距以外，光屏在另一侧的1倍焦距和2倍焦距之间；所以若固定蜡烛和光屏的位置不动，参考答案及解析将透镜向蜡烛移动，根据光路的可逆性可知，当蜡烛到达透镜的1倍焦距和2倍焦距之间，光屏在透镜的2倍焦距以外，会在光屏上呈现一个清晰、倒立、放大的实像．故选A.注：9～23题为化学试题24. (每空1分，共2分)电 其他形式的 【解析】本题考查能量的转化．太阳能电池是先将太阳能转化为电能，后将电能转化为化学能储存在电池中，当用电时，将电能再转化为其他形式的能．25. (每空1分，共3分)变小 变大 变大 【解析】本题考查了动态电路的分析．由于该电路是串联的，当滑片向左移动时，有效电阻变小，根据串联电路中电阻之比等于电压之比可知，滑动变阻器两端的电压变小，灯泡两端的电压变大；由于该电路中的总电阻变小，所以根据欧姆定律知，电路中的总电流变大，即电流表示数变大，据公式P ＝UI 知，小灯泡的电功率变大．26. (每空1分，共3分)液化 放出 多 【解析】本题考查物态变化的判断及对应过程中吸放热情况的理解．据题意可知，该物质在冷凝器中放热，发生了液化现象，用水来转移热，是由于水的比热容大的原因，即相同质量的水和其他液体比较，升高相同温度时，水吸收的热量最多．27. (每空2分，共4分)120 25 【解析】本题考查了功、机械效率的计算．在提升过程中，人对湿衣物所做的功是有用功，即W 有＝Gh ＝80 N ×1.2 m ＝96 J ；由机械效率是80%可知，W 总＝W 有η＝96 J 80%＝120 J ，再根据公式W 总＝Fs 知，此时F ＝W 总s ＝120 J 1.2 m ×4＝25 N. 28. (二选一)(1)增大接触面积，减小压强(1分) 2×108 (2分)(2)大气压的作用(1分) 400(2分) 【解析】该题考查了固体压强和大气压力的计算．(1)根据公式有p ＝F S ＝20 N 1×10－7 m 2＝2×108 Pa.(2)根据公式p ＝F S得，F ＝pS ＝1×105 Pa ×0.004 m 2＝400 N. 29. (1)如答图－1所示(2分) (2)如答图－2所示(2分)(第29题答图－1)(第29题答图－2)【解析】本题考查了力的示意图的作法、对右手定则的理解和应用及线圈的绕法．可根据磁体间的作用规律，先判断出该螺线管的N 、S 极，然后再根据电流的方向，利用右手定则判断螺线管的绕法．30. (每空1分，共4分)(1)伸出桌面的长度 (2)改变物体的内能(3)在同一平面内 (4)电流的方向(或磁场的方向)【解析】(1)由于音调的高低与物体振动的频率有关，所以通过改变尺子伸出桌面的长度，来达到改变其音调的目的．(2)当反复弯折铁丝时，手对铁丝做功，使得铁丝的内能增加，温度升高，即通过做功改变了铁丝的内能．(3)据图能看出，在发生反射时，反射光线、入射光线和法线在同一个平面上．(4)据该实验可知，通电导线在磁场中的受力方向与两个因素有关，一是电流的方向，二是磁场方向．31. (1)如答图－1所示(2分) (2)试触(1分) (3)如答图－2所示(1分)(4)I 2(R x ＋R 0)(1分) 10.86(1分) 10.51(1分)(第31题答图－1)(第31题答图－2)32. (1)物体间力的作用是相互的(或力可以改变物体的运动状态等)(1分) (2)①橡皮筋的伸长量(1分) ②小车的质量越大，小车运动的距离越短(2分) ③橡皮筋的根数(或水平面的粗糙程度或电池的质量等)(1分) (3)做匀速直线运动(2分) (4)总量保持不变(1分)33. 解：(1)闭合开关S 1时电路为R 1的简单电路，由P ＝UI 和I ＝U R得，R 1的功率为 P 1＝U 2R 1＝（9 V ）29 Ω＝9 W(2分) (2)只闭合开关S 2，小灯泡L 与R 2串联，由P ＝UI 得，灯泡正常发光时电路中的电流为I ＝P L U L ＝3 W 6 V＝0.5 A(1分) R 2两端的电压为 U 2＝U －U L ＝9 V －6 V ＝3 V(1分)由I ＝U R 得，R 2的阻值为R 2＝U 2I ＝3 V 0.5 A＝6 Ω(1分) 电路消耗的电功率P 总＝UI ＝9 V ×0.5 A ＝4.5 W(1分)(3)将R 1安装在散热板中间(或将R 2换成电热丝或将小灯泡换成LED 灯)(2分)(其他答案只要合理，均予计分)【解析】本题考查了电路图的分析及电功率的计算．(1)闭合S 1时，电路中工作的只有电阻R 1，即其所消耗的功率是P 1＝U 2R 1＝9 W ；(2)若使灯泡正常发光，则通过灯泡的电流是I L ＝P L U L＝0.5 A ，所以此时R 2两端的电压是U 2＝U －U L ＝3 V ，据欧姆定律可知，R 2的阻值是R 2＝U 2I＝6 Ω，此时电路中所消耗的总功率是P 总＝U 总I 总＝4.5 W ；(3)从节能的角度改进，可以将R 1安装在散热板的中间或将R 2换成电热丝或将小灯泡换成节能灯等． 34. 解：(1)平均速度v ＝s t ＝380 km 9 h≈42.2 km/h(2分) (2)驾驶者和飞行器的总重力为G ＝mg ＝270 kg ×10 N/kg ＝2 700 N(1分)由二力平衡条件可知，150个氦气球受到浮力是F 浮总＝G ＝2 700 N(1分)每个氦气球受到的浮力是F 浮＝F 浮总150＝2 700 N 150＝18 N(1分) 由F 浮＝ρ空气gV 得，每个氦气球的体积是V ＝F 浮ρ空气g ＝18 N 1.29 kg/m 3×10 N/kg ≈1.4 m 3 (2分) (3)根据实际情况，击破几个气球(或剪断几根拴气球的绳子)(1分)【解析】本题考查了速度及浮力的相关计算．(1)该飞行员的平均速度是v ＝s t ＝380 km 9 h≈42.2 km/h ；(2)由于此时该装置匀速上升，即此时的浮力等于整个装置的重力，即F 浮总＝G 总＝mg ＝270 kg ×10 N/kg ＝2 700N ，所以每个气球的浮力是F 浮＝2 700 N 150＝18 N ；由阿基米德原理知，此时每个气球的体积是V ＝F 浮ρ空气g≈1.4 m 3；(3)若使飞行器安全下落，根据实际情况可以剪掉几根拴气球的绳子或击破几个气球等．。

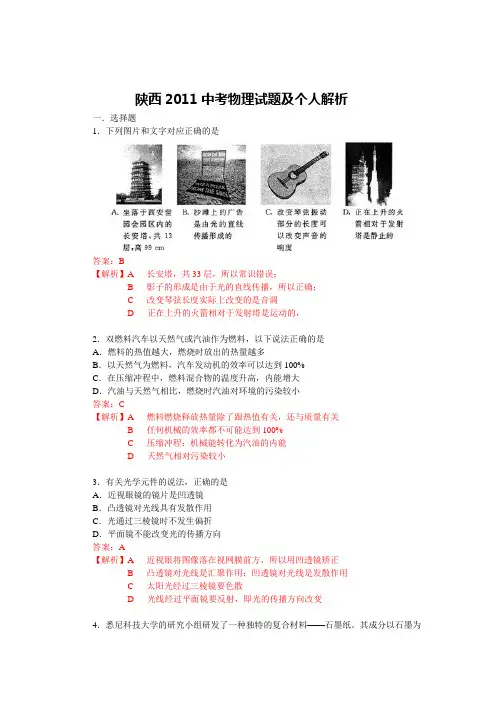

陕西2011中考物理试题及个人解析一．选择题1．下列图片和文字对应正确的是答案：B【解析】A 长安塔，共33层，所以常识错误；B 影子的形成是由于光的直线传播，所以正确；C 改变琴弦长度实际上改变的是音调D 正在上升的火箭相对于发射塔是运动的，2．双燃料汽车以天然气或汽油作为燃料，以下说法正确的是A．燃料的热值越大，燃烧时放出的热量越多B．以天然气为燃料，汽车发动机的效率可以达到100%C．在压缩冲程中，燃料混合物的温度升高，内能增大D．汽油与天然气相比，燃烧时汽油对环境的污染较小答案：C【解析】A 燃料燃烧释放热量除了跟热值有关，还与质量有关B 任何机械的效率都不可能达到100%C 压缩冲程：机械能转化为汽油的内能D 天然气相对污染较小3．有关光学元件的说法，正确的是A．近视眼镜的镜片是凹透镜B．凸透镜对光线具有发散作用C．光通过三棱镜时不发生偏折D．平面镜不能改变光的传播方向答案：A【解析】A 近视眼将图像落在视网膜前方，所以用凹透镜矫正B 凸透镜对光线是汇聚作用；凹透镜对光线是发散作用C 太阳光经过三棱镜要色散D 光线经过平面镜要反射，即光的传播方向改变4．悉尼科技大学的研究小组研发了一种独特的复合材料——石墨纸。

其成分以石墨为主，薄如纸张，比钢要坚硬10倍且轻巧，还可以回收再利用。

未来应用非常广泛。

下列说法错误的是A．与同体积的钢相比，石墨纸的质量较小B．与钢相比，石墨纸的硬度较大C．石墨纸是一种环保材料D．石墨纸是绝缘体，不易导电。

答案：D【解析】A 石墨的是非金属，密度比钢小B 钢的硬度比石墨大D 石墨是唯一的非金属导体5．用电吹风吹干湿头发的过程涉及了许多物理知识，下列说法正确的是A．电吹风机中的电动机和电热丝是串联的B．湿头发被吹干的过程中，水蒸发放热C．电吹风机能吹出热风，应用了电流的热效应D．湿头发被吹起，说明力是维持物体运动的原因答案：C【解析】A 电动机和电热丝是并联的，才能吹风和加热不是相互干扰的。

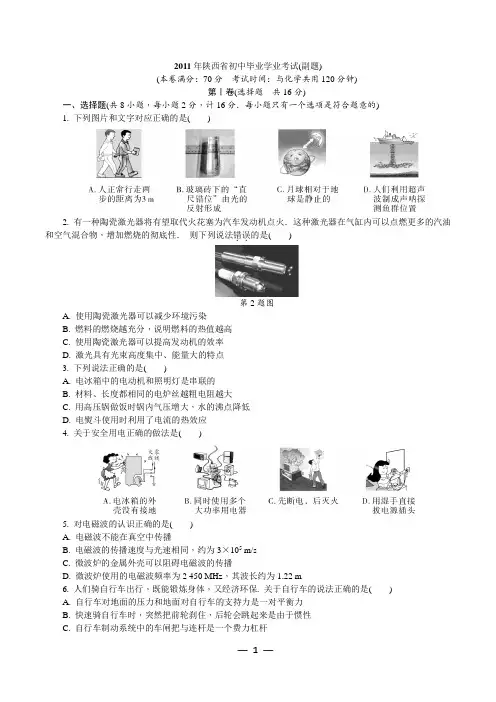

2011年陕西省初中毕业学业考试(副题)(本卷满分：70分考试时间：与化学共用120分钟)第Ⅰ卷(选择题共16分)一、选择题(共8小题，每小题2分，计16分．每小题只有一个选项是符合题意的)1. 下列图片和文字对应正确的是()2. 有一种陶瓷激光器将有望取代火花塞为汽车发动机点火．这种激光器在气缸内可以点燃更多的汽油和空气混合物，增加燃烧的彻底性．则下列说法错误．．的是()第2题图A. 使用陶瓷激光器可以减少环境污染B. 燃料的燃烧越充分，说明燃料的热值越高C. 使用陶瓷激光器可以提高发动机的效率D. 激光具有光束高度集中、能量大的特点3. 下列说法正确的是()A. 电冰箱中的电动机和照明灯是串联的B. 材料、长度都相同的电炉丝越粗电阻越大C. 用高压锅做饭时锅内气压增大，水的沸点降低D. 电熨斗使用时利用了电流的热效应4. 关于安全用电正确的做法是()5. 对电磁波的认识正确的是()A. 电磁波不能在真空中传播B. 电磁波的传播速度与光速相同，约为3×105 m/sC. 微波炉的金属外壳可以阻碍电磁波的传播D. 微波炉使用的电磁波频率为2 450 MHz，其波长约为1.22 m6. 人们骑自行车出行，既能锻炼身体，又经济环保. 关于自行车的说法正确的是()A. 自行车对地面的压力和地面对自行车的支持力是一对平衡力B. 快速骑自行车时，突然把前轮刹住，后轮会跳起来是由于惯性C. 自行车制动系统中的车闸把与连杆是一个费力杠杆D. 车轮有凹凸不平的花纹，目的是减小摩擦7.气凝胶是一种很轻的固体，如图所示. 它是将硅胶快速萃取水分，随后与二氧化碳替换而成，其99%的成分是由气体组成的. 气凝胶能经受超过1 300 ℃的高温；18 mm 厚的一层气凝胶足以保护宇航员抵御零下130 ℃的低温；气凝胶又被称为“最佳海绵”，可以完全吸收水中的污染物质. 下列说法错误．．的是()第7题图A. 气凝胶的隔热性较差B. 气凝胶的密度很小C. 气凝胶能耐高温D. 气凝胶可用来净化水8. 小红在实验室用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验. 通过调节点燃的蜡烛、透镜和光屏的位置，在光屏上得到了烛焰清晰、倒立、缩小的像. 若固定蜡烛和光屏的位置不动，将透镜向蜡烛移动，则能在光屏上得到烛焰()A. 清晰、倒立、放大的像B. 清晰、倒立、缩小的像C. 清晰、倒立、等大的像D. 清晰、正立、放大的像注：9～15题为化学试题第Ⅱ卷(非选择题共54分)注：16～23题为化学试题五、填空与作图题(共6小题，计19分)24. (2分)图示为一款太阳能发电伞，遮挡阳光的同时，伞面上的硅光电池将太阳能转化为____________能，然后再转化为化学能储存在蓄电池中. 蓄电池给用电器供电时，将电能转化为____________能．第24题图25.(3分)图示为小王同学测量小灯泡电功率的实验电路图. 闭合开关S，滑动变阻器的滑片P向左滑动时，电压表的示数____________，电流表的示数__________，小灯泡的电功率__________(均选填“变大”、“变小”或“不变”).第25题图26. (3分)西安世园会使用了一种新型空调系统——地源热泵. 热泵机组主要由压缩机、冷凝器、蒸发器和节流阀四部分组成. 如图是夏天为房间制冷的循环原理图，它可以将室内的热通过循环物质转移到水中，再由水路循环转移至地下水或土壤里. 在冷凝器中循环物质发生了____________时(选填物态变化名称)，要____________热量；利用水来转移热，是因为相同质量的水和其他液体比较，升高相同温度时，水吸收的热量较____________.第26题图27.(4分)图示为一个升降晾衣架示意图，它依靠滑轮组升降衣物. 某次晾晒重80 N的湿衣物时，人匀速拉动绳子使衣物上升了 1.2 m, 机械效率为80%，那么人所做的功为__________J，人对绳子的拉力为____________N.第27题图28. (3分)提示：在(1)、(2)小题中选做一题，若两题全做，只按(1)小题计分．(1)图－1为一款订书机，它的底座面积较大，是为了__________________________；若订书钉钉尖与纸张接触的总面积为0.1 mm2，订书钉对纸张的压力为20 N，则钉尖对纸张的压强为____________Pa.(2)如图－2所示，在塑料瓶底部扎一个小孔，将一只气球塞入瓶内，气球口套在瓶口上，把气球吹大时，用手指堵住小孔，嘴离开瓶口，气球体积变化不大，这是由于______________________. 若大气压为1.0×105 Pa，瓶底面积为40 cm2，则大气对瓶底的压力是____________N.第28题图－1 第28题图－229. (4分)(1)如图－1为一件工艺品——“小鸟”. 支架支在鸟嘴上时，小鸟处于平衡状态．请画出小鸟所受重力的示意图．(2)根据图－2中小磁针静止时的指向，标出通电螺线管的N极，并画出通电螺线管上线圈的绕法．第29题图－1 第29题图－2六、实验与探究题(共3小题，计19分)30. (4分)根据图示实验，按要求完成填空．第30题图－1第30题图－2 第30题图－3 第30题图－4(1)如图－1所示，通过改变尺子____________________可以改变尺子振动发声的音调．(2)如图－2所示，双手反复弯折铁丝，弯折处的温度升高，说明做功可以____________．(3)如图－3所示，将纸板NOF从直线AB所在位置绕ON向前或向后转动，在纸板上看不到反射光线，说明反射光线、入射光线和法线______________________.(4)如图－4所示，通过改变_____________，可以改变通电导体ab在磁场中的受力方向.31. (7分)某同学想测量一个未知电阻R x的阻值．实验室所提供的器材有：电源(电压恒定)，一个电流表，若干个定值电阻R0，两个开关S1、S2及导线．他设计并连接了如图－1所示的实验电路．(1)根据图－1所示的实物电路，在方框中画出电路图．第31题图－1 第31题图－2(2)为了正确选择电流表的量程，闭合开关前应进行____________．(3)闭合开关S1、S2后，电流表示数I1＝0.5 A，请在图－2中正确画出电流表指针所在位置．此时电源电压U＝I1R x.(4)断开开关S2，电流表示数为I2，则电源电压U ＝____________(用物理量符号表示). 该同学在AB 间分别接入不同阻值的定值电阻，进行了多次实验，实验数据如下表. 通过计算将结果填入表格中的空白处．32. (8分)同学们参观省科技馆后，仿做了“牛顿车”进行探究实验，如图－1所示. 将橡皮筋的两端拴在车右端的小钉上，用一根细线拴住橡皮筋中部，线的另一端拴在小车左端的小钉上，将电池放在橡皮筋中间. 用火烧断细线后，电池向右运动，而小车向左运动．第32题图－1第32题图－2(1)该实验现象应用到的物理原理是：____________________________(写出一条即可).(2)同学们想探究小车运动的距离与哪些因素有关. 他们根据所学物理知识和生活感受，作出以下猜想．猜想一：小车运动的距离与橡皮筋的伸长量有关；猜想二：小车运动的距离与小车的质量有关．①要验证猜想一，实验中应保持其他条件不变，只改变__________________，测量并比较小车运动的距离．②要验证猜想二，同学们将小车放在水平木板上，保持其他条件不变，通过给小车添加砝码，逐渐增大小车的质量. 测量并记录小车运动的距离，作出了距离和质量的关系图像，如图－2所示. 根据图像得出的结论是：在保持其他条件不变的情况下，________________________________________________________________________.③小车运动的距离还与哪些因素有关，请你提出一种合理猜想：________________________________________________________________________.(3)如果小车放在光滑的水平面上(忽略一切阻力)，用火烧断细线后，小车最终将__________________.(4)用火烧断细线后，橡皮筋的弹性势能一部分转化成动能，一部分转化成内能，在转化过程中能量的__________________．七、综合题(共2小题，计16分)33. (8分)小华发现爸爸经常一边看书一边喝茶，但往往没多久茶就凉了，于是他想制作一个便携式的保温装置．他选用一节电压为9 V的高能充电电池，一段阻值为9 Ω的电热丝R1，一个标有“6 V 3 W”的小灯泡L和一个定值电阻R2，两个开关S1、S2，做成了既能保温又能照明的装置，其工作原理如图所示. 请解答下列问题(忽略温度对电阻的影响).(1)只闭合开关S1时，R1的功率是多大？(2)只闭合开关S2时，为使小灯泡L能正常发光，R2的阻值应是多大？电路消耗的电功率是多大？(3)从节能的角度，请你对此装置提出一条改进意见：__________________________.第33题图34. (8分)图示为一名飞行爱好者自制的飞行器. 该飞行器利用150个大小相等的氦气球所受的浮力牵引上升，驾驶者和飞行器所有装置的总质量为270 kg(包括氦气质量)．某次飞行时，9 h飞行了380 km.请解答以下问题．(g取10 N/kg，ρ空气＝1.29 kg/m3，忽略阻力及所载物体受到的浮力．计算结果保留一位小数)(1)此次飞行的平均速度是多少？(2)飞行器在空中匀速上升时，150个氦气球受到的浮力是多大？每个氦气球的体积是多大？(3)要使飞行器安全下落，可采取的方法是________________________________________________．第34题图2011年陕西省初中毕业学业考试(副题)评分说明：1～8小题，每小题2分，共16分．2. B 【解析】根据题中信息，用陶瓷激光器点燃内燃机的气缸内的混合物，可增加燃烧的彻底性，能减少环境污染，即A 正确；由于热值是燃料本身的一种属性，所以只要燃料确定，其热值是不变的，即B 错误；由于陶瓷激光器可使气缸内的混合物燃烧的更充分，即燃烧相同的燃料，其释放的热量会变大，即有效利用的变多，所以效率变高，即C 正确；据激光的特点知，D 说法也是正确的．故选B.5. C 【解析】本题考查了对电磁波的理解和认识．电磁波可以在真空中传播，A 错误；电磁波的传播速度和光的传播速度相同，都是3×108 m/s ，B 错误；金属可以反射电磁波，C 正确，据公式c ＝λf 知，λ＝c f ＝3×108 m/s 2.45×109 Hz≈0.122 m ，D 错误．故选C. 6. 7. A 【解析】本题考查同学们对新信息的处理和理解能力．由题目中“抵御零下130 ℃的低温”可知，其隔热性能很好，所以A 是错误的．根据题中所给信息，其他的选项都是正确的．8. A 【解析】本题考查凸透镜成像规律的应用．由于此时在光屏上得到一个倒立、缩小的实像，即表明蜡烛在2倍焦距以外，光屏在另一侧的1倍焦距和2倍焦距之间；所以若固定蜡烛和光屏的位置不动，参考答案及解析将透镜向蜡烛移动，根据光路的可逆性可知，当蜡烛到达透镜的1倍焦距和2倍焦距之间，光屏在透镜的2倍焦距以外，会在光屏上呈现一个清晰、倒立、放大的实像．故选A.注：9～23题为化学试题24. (每空1分，共2分)电 其他形式的 【解析】本题考查能量的转化．太阳能电池是先将太阳能转化为电能，后将电能转化为化学能储存在电池中，当用电时，将电能再转化为其他形式的能．25. (每空1分，共3分)变小 变大 变大 【解析】本题考查了动态电路的分析．由于该电路是串联的，当滑片向左移动时，有效电阻变小，根据串联电路中电阻之比等于电压之比可知，滑动变阻器两端的电压变小，灯泡两端的电压变大；由于该电路中的总电阻变小，所以根据欧姆定律知，电路中的总电流变大，即电流表示数变大，据公式P ＝UI 知，小灯泡的电功率变大．26. (每空1分，共3分)液化 放出 多 【解析】本题考查物态变化的判断及对应过程中吸放热情况的理解．据题意可知，该物质在冷凝器中放热，发生了液化现象，用水来转移热，是由于水的比热容大的原因，即相同质量的水和其他液体比较，升高相同温度时，水吸收的热量最多．27. (每空2分，共4分)120 25 【解析】本题考查了功、机械效率的计算．在提升过程中，人对湿衣物所做的功是有用功，即W 有＝Gh ＝80 N ×1.2 m ＝96 J ；由机械效率是80%可知，W 总＝W 有η＝96 J 80%＝120 J ，再根据公式W 总＝Fs 知，此时F ＝W 总s ＝120 J 1.2 m ×4＝25 N. 28. (二选一)(1)增大接触面积，减小压强(1分) 2×108 (2分)(2)大气压的作用(1分) 400(2分) 【解析】该题考查了固体压强和大气压力的计算．(1)根据公式有p ＝F S ＝20 N 1×10－7 m 2＝2×108 Pa.(2)根据公式p ＝F S得，F ＝pS ＝1×105 Pa ×0.004 m 2＝400 N. 29. (1)如答图－1所示(2分) (2)如答图－2所示(2分)(第29题答图－1)(第29题答图－2)【解析】本题考查了力的示意图的作法、对右手定则的理解和应用及线圈的绕法．可根据磁体间的作用规律，先判断出该螺线管的N 、S 极，然后再根据电流的方向，利用右手定则判断螺线管的绕法．30. (每空1分，共4分)(1)伸出桌面的长度 (2)改变物体的内能(3)在同一平面内 (4)电流的方向(或磁场的方向)【解析】(1)由于音调的高低与物体振动的频率有关，所以通过改变尺子伸出桌面的长度，来达到改变其音调的目的．(2)当反复弯折铁丝时，手对铁丝做功，使得铁丝的内能增加，温度升高，即通过做功改变了铁丝的内能．(3)据图能看出，在发生反射时，反射光线、入射光线和法线在同一个平面上．(4)据该实验可知，通电导线在磁场中的受力方向与两个因素有关，一是电流的方向，二是磁场方向．31. (1)如答图－1所示(2分) (2)试触(1分) (3)如答图－2所示(1分)(4)I 2(R x ＋R 0)(1分) 10.86(1分) 10.51(1分)(第31题答图－1)(第31题答图－2)32. (1)物体间力的作用是相互的(或力可以改变物体的运动状态等)(1分) (2)①橡皮筋的伸长量(1分) ②小车的质量越大，小车运动的距离越短(2分) ③橡皮筋的根数(或水平面的粗糙程度或电池的质量等)(1分) (3)做匀速直线运动(2分) (4)总量保持不变(1分)33. 解：(1)闭合开关S 1时电路为R 1的简单电路，由P ＝UI 和I ＝U R得，R 1的功率为 P 1＝U 2R 1＝（9 V ）29 Ω＝9 W(2分) (2)只闭合开关S 2，小灯泡L 与R 2串联，由P ＝UI 得，灯泡正常发光时电路中的电流为I ＝P L U L ＝3 W 6 V＝0.5 A(1分) R 2两端的电压为 U 2＝U －U L ＝9 V －6 V ＝3 V(1分)由I ＝U R 得，R 2的阻值为R 2＝U 2I ＝3 V 0.5 A＝6 Ω(1分) 电路消耗的电功率P 总＝UI ＝9 V ×0.5 A ＝4.5 W(1分)(3)将R 1安装在散热板中间(或将R 2换成电热丝或将小灯泡换成LED 灯)(2分)(其他答案只要合理，均予计分)【解析】本题考查了电路图的分析及电功率的计算．(1)闭合S 1时，电路中工作的只有电阻R 1，即其所消耗的功率是P 1＝U 2R 1＝9 W ；(2)若使灯泡正常发光，则通过灯泡的电流是I L ＝P L U L＝0.5 A ，所以此时R 2两端的电压是U 2＝U －U L ＝3 V ，据欧姆定律可知，R 2的阻值是R 2＝U 2I＝6 Ω，此时电路中所消耗的总功率是P 总＝U 总I 总＝4.5 W ；(3)从节能的角度改进，可以将R 1安装在散热板的中间或将R 2换成电热丝或将小灯泡换成节能灯等． 34. 解：(1)平均速度v ＝s t ＝380 km 9 h≈42.2 km/h(2分) (2)驾驶者和飞行器的总重力为G ＝mg ＝270 kg ×10 N/kg ＝2 700 N(1分)由二力平衡条件可知，150个氦气球受到浮力是F 浮总＝G ＝2 700 N(1分)每个氦气球受到的浮力是F 浮＝F 浮总150＝2 700 N 150＝18 N(1分) 由F 浮＝ρ空气gV 得，每个氦气球的体积是V ＝F 浮ρ空气g ＝18 N 1.29 kg/m 3×10 N/kg ≈1.4 m 3 (2分) (3)根据实际情况，击破几个气球(或剪断几根拴气球的绳子)(1分)【解析】本题考查了速度及浮力的相关计算．(1)该飞行员的平均速度是v ＝s t ＝380 km 9 h≈42.2 km/h ；(2)由于此时该装置匀速上升，即此时的浮力等于整个装置的重力，即F 浮总＝G 总＝mg ＝270 kg ×10 N/kg ＝2 700N ，所以每个气球的浮力是F 浮＝2 700 N 150＝18 N ；由阿基米德原理知，此时每个气球的体积是V ＝F 浮ρ空气g≈1.4 m 3；(3)若使飞行器安全下落，根据实际情况可以剪掉几根拴气球的绳子或击破几个气球等．。

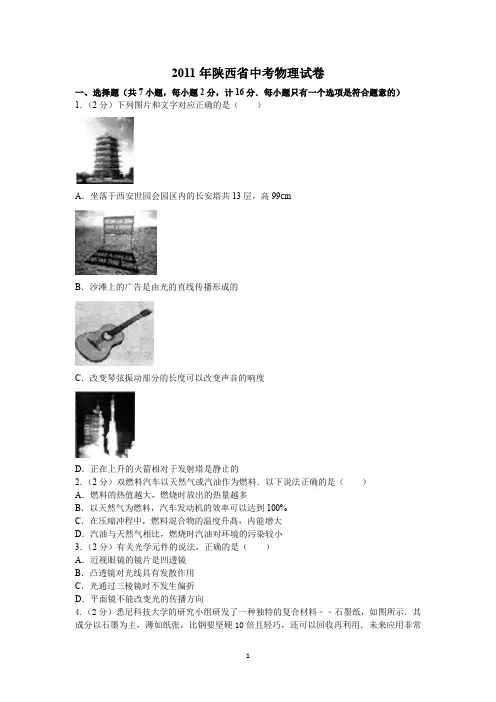

2011年陕西省中考物理试卷一、选择题（共7小题，毎小题2分，计16分．每小题只有一个选项是符合题意的）1．（2分）下列图片和文字对应正确的是（）A．坐落于西安世园会园区内的长安塔共13层，高99cmB．沙滩上的广告是由光的直线传播形成的C．改变琴弦振动部分的长度可以改变声音的响度D．正在上升的火箭相对于发射塔是静止的2．（2分）双燃料汽车以天然气或汽油作为燃料．以下说法正确的是（）A．燃料的热值越大，燃烧时放出的热量越多B．以天然气为燃料，汽车发动机的效率可以达到100%C．在压縮冲程中，燃料混合物的温度升髙，内能增大D．汽油与天然气相比，燃烧时汽油对环境的污染较小3．（2分）有关光学元件的说法，正确的是（）A．近视眼镜的镜片是凹透镜B．凸透镜对光线具有发散作用C．光通过三棱镜时不发生偏折D．平面镜不能改变光的传播方向4.（2分）悉尼科技大学的研究小组研发了一种独特的复合材料﹣﹣石墨纸，如图所示．其成分以石墨为主，薄如纸张，比钢要坚硬10倍且轻巧，还可以回收再利用．未来应用非常广泛．下列说法错误的是（）第4题图A．与同体积的钢相比，石墨纸的质量较小B．与钢相比，石墨纸的硬度较大C．石墨纸是一种环保材料D．石墨纸是绝缘体，不易导电5.（2分）用电吹风机吹干湿头发的过程涉及了许多物理知识．下列说法正确的是（）A．电吹风机中的电动机和电热丝是串联的B．湿头发被吹干的过程中，水蒸发放热C．电吹风机能吹出热风，应用到了电流的热效应D．湿头发被吹起，说明力是维持物体运动的原因6.（2分）关于家庭电路中一些元件和工具的使用．说法正确的是（）A．控制电路的开关应接在零线和用电器之间B．三线插头中间较长的铜片应与用电器的金属外壳相连C．熔丝（保险丝）熔断后可以用铜丝代替D．在使用测电笔时，手不能接触笔尾金属体7.（2分）下列说法正确的是（）A．原子核由质子和电子组成B．原子、原子核、电子是按物体尺度由小到大的顺序排列的C．核能是可再生能源D．目前核电站核裂变产生的能量发电8.（2分）国家重点工程一一靑藏交直流联网工程正在建设中.2011年3月5日，载有200t 电力设备的超大型运输车“公路列车”（如图，全长约80m，有180个大轮子）从湖南衡阳出发，以很慢的速度驶向青藏高原的过程中，两个多月（行驶时间约600h）行驶了3 000多公里．下列说法正确的是（）第8题图A．公路列车的平均速度约为50km/hB．公路列车安装有很多大轮子，是为了增大对路面的压强C．公路列车在平直公路上匀速行驶时，其牵引力大于阻力D．公路列车刹车后仍能继续向前运动一段距离，是因为它具有惯性二、填空与作图题（共6小题，计19分）24.（4分）如图是一款带有放大镜的指甲刀．使用时．透镜到指甲的距离应一倍焦距（选填“大于”、“等于”或“小于”），拇指按压的杠杆是杠杆，人的指甲对上刀刃的阻力方向是的（选填“向上”或“向下”）．第24题图25.（3分）纳米是长度的单位，1 nm=m示为世界上最小的发电机﹣﹣纳米发电机．纳米发电机主要依靠氧化锌等晶体材料在机械压力作用下产生电压，实现将能转化为能．为纳米器件提供电力．26.（2分）如图是研究碘的物态变化的实验装置．当碘热量后，直接升华成碘蒸气；碘蒸气遇到较冷的玻璃板会放出热量，成固态的碘（填物态变化名称）第26题图27.（4分）如图所示，用平行于斜面、大小为1.25N的拉力将重为1.8N的物体从斜面底端匀速拉至顶端，则有用功是J，机械效率是．第27题图28.（4分）（1）如图所示，橡胶管一端与漏斗相连，另一端与一只气球相连•当往漏斗中灌水时，气球充水后鼓起．如图所示，当漏斗上升时气球的体积逐渐变大，漏斗上升到一定高度时，气球被水挤破．以上现象说明水的压强与深度的关系是．（2）如图所示实验，将一根塑料吸管弯成直角，在弯折处开一个小孔，插人水中，从水平管口向里吹气，观察到由小孔喷出雾状的水．该实验的原理是：．第28题图1 第28题图229.（4分）（1）在图中画出吊扇所受重力的示意图．（2）请你用笔画线代替导线将图所示的电路连接完整，并标出通电螺线管的N极．要求：闭合开关后，向左移动滑动变阻器的滑片，通电螺线管的磁性增强．第29题图1 第29题图2 三、实验与探究题（共3小题，计19分） 30.（4分）根据图示实验，完成填空． （1）图所示，将光屏放在像的位置．发现光屏上并没有像．说明平面镜所成的像是 像． （2）图所示的实验现象说明分子在永不停息地做 ． （3）图所示，将正在发声的音叉接触轻质小球．小球被弹开，说明了声音是由物体 产生的．（4）图所示线框的底边ab 在磁场中做切割磁感线运动时会产生 ．第30题图31.（8分）同学们在用伏安法测量标有“220V60W”白炽灯泡的电阻时，发现电流表示数很小，调节滑动变阻器的滑片，电流表示数变化非常小．于是．他们设计了图所示的电路，通过在AB 间接入阻值不同的定值电阻，分别测出了不同电压时白炽灯泡的电阻（1）根据串联电路中电流的特点和欧姆定律，可以推出R UR L L R U （选填“＞”“=”或“＜”）（2）根据电路图，将实物电路连接完整．（3）正确连接电路后，闭合开关S ，发现电压表V 1无示数，电压表V 2示数较大，则该故障的原因可能是 ．排除故降后．在某次实验中，电压表V 2的示数如图，其示数为 ．第31题图（4）当AB 间接入的定值电阻为125Ω时，V 1的示数为4.0V ，V 2的示数为2.0V ，则R L = Ω；若将定值电阻换为200Ω，则V 2的示数将 （选填“变大“、“变小“或“不变“）． （5）“220V 60W”白炽灯泡正常发光时的电阻约为806.7Ω，比同学们测得的阻值大很多．请分析造成这种差异的主要原因是 ．（其他答案只要合理，均可计分）32.（7分）某兴趣小组的同学观察到不同物体在空气中下落的快慢不同，如石子下落要比羽毛快得多．于是他们眹想到“物体在液体中下沉的快慢与哪些因素有关”，并作出以下猜想： 猜想一：物体下沉快慢与物体质量、体积、形状有关，猜想二：物体下沉快慢与液体种类有关．他们利用天平，秒表，长玻璃圆筒、体积和形状相同的小瓶，还有细沙、水、牛奶、食用油等器材．进行探究实验，将能够下沉的物体从液面处由静止开始下沉，每次下沉深度均为0.3m．记录的部分实验数据如下表．实验序号液体质量m/g下沉时间t/s1水200.532250.403300.304牛奶200.705250.506300.457食用油20小瓶表面未粘油小瓶表面粘油0.87 1.008250.700.729300.600.66（1）物体在液体中下沉的深度相同时，通过比较物体的判断下沉的快慢．（2）分析比较实验序号1、2、3（成4、5、6）的数据，可以得出的结论是：在其它条件相同时，，物体下沉越快．（3）要想探究物体下沉快慢与液体种类的关系，应选择实验序号为的三组数据，进行分析比较．（4）分析比较实验序号7、8、9的数据可知，物体下沉快慢还与有关．（5）图示为物体分别在三种液体中下沉时间与其质量的关系图象．其中．反映物体在食用油中下沉时间与质量关系的图象是．第32题图四、综合题（共2小题，计16分）33.（8分）某同学用圆柱形容器制作了一个测量物体质量的装置．它的底部较重，可以竖直漂浮在水面，总质量为0.21kg，底面积为3×10﹣3m2，不放物体时，在与水面所对应位置处标为质量的“0”刻度线，如图．请解答下列问题（g取10N/kg）（1）不放物体时．该装置所受的浮力是多大？（2）如图所示，在该装置中放入一个体积为1.5×10﹣5m3的物块A，它的底部在水面下的深度h=0.11m．此时，该装置受到的浮力是多大？与水面所对应位置处的刻度线应标为多少克？（3）物块A的密度是多少？第33题图34.（8分）图为小明家的电饼铛，主要用于食品的烤烙和烹制．它采用双控电路，额定电压为220V，上、下盘同时加热时额定功率为1000W，工作的简化电路如图，S为总开关，S1和S2为两个温控开关，R1和R2为上、下两盘的加热电阻，R1=R2（1）正常工作时，R1消粍的电功率是W．（2）R1正常工作时，通过R1的电流是多少？（计箅结果保留一位小数）（3）小明妈妈总感觉做晚饭时，烙熟一个饼所用的时间比在其他时段要长．小明决定用家中的电能表和手表测做晚饭时电饼裆的实际功率，于是，他关闭家中其他用电器，让电饼铛单独工作5mim电能表转盘转过了225r．（注：该电能表标有“3000r/kW•h”，表示电路中毎消耗1kW•h的电能，电能表的转盘转3 000r）①电饼铛的实际功率是多大？①烙熟一个饼所用时间变长的原因是．第34题图参考答案与试题解析1.B2.C3.A4.D5.C6.B7.D8.D24.小于省力向上25.10﹣9机械电26.吸收凝华27.0.36 72%28.（1）水的压强随深度的增加而增大（2）流体流速越大的地方，压强越小．29.(1)如答图1所示（2）如答图2所示第29题答图1 第29题答图230（1）虚（2）运动（或无规则运动）（3）振动（4）感应电流．31.（1）= （2）电路图如图所示（3）灯泡L处发生断路或电阻R处发生短路 3.5V （4）62.5 变小（5）正常发光时灯丝温度高电阻大，该实验中灯丝温度低电阻小．第31题答图32.（1）下沉时间（2）物体的质量越大（3）3、6、9 （4）小瓶表面是否粘油（5）C33.解：（1）该装置的重力：G0=mg=0.21kg×10N/kg=2.1N，①装置漂浮，①F浮=G0=2.1N；（2）放入A后，该装置排开水的体积：V=Sh=3×10﹣3m2×0.11m=3.3×10﹣4m3，所受浮力：F浮′=ρ水gV排=1.0×103kg/m3×10N/kg×3.3×10﹣4m3=3.3N，①该装置仍漂浮，①G总=F浮′=3.3N物块A的重力：G A=G总﹣G0=3.3N﹣2.1N=1.2N，物块A的质量：m A===0.12kg=120g，①与水面所对应位置处的刻度线应标为120g；（3）物块A的密度：ρA===8×103kg/m3．34.解：（1）正常工作时R1消粍的电功率为P1=P2=P=×1000W=500W；（2）通过R1的电流为I1==≈2.3A；（3）①电饼铛消耗的电能为W==0.075kW•h，电饼铛的实际功率为P实===0.9 kW=900 W.。

2017年陕西省中考物理试卷一、选择题（共8小题，每小题3分，满分24分）1．物理老师自制了“探究真空是否可以传声”的简易装置如图所示，实验时将正在发声的音乐卡芯固定在拔罐器内，用抽气枪逐步抽出罐内空气，关于该实验下列说法正确的是（）A．音乐卡芯发出的声音不是由振动产生的B．音乐卡芯发出的声音尖锐刺耳，说明其声音响度大C．抽气时听到的声音越来越小是由于音调变低的缘故D．由实验可推理出声音不能在真空中传播2．地铁极大方便了人们的出行，下列说法正确的是（）A．地铁列车运行时相对于站台是静止的B．若从地面入口到地下站台共100个步行台阶，则站台到地面的竖直高度约50mC．地铁列车启动时速度越来越快是因为受到非平衡力的作用D．地铁列车刹车后不能立即停止是因为受到惯性的作用3．有一款自行车，座椅后连接的微型投影仪可以将转弯、停止等提示信号投射到骑行者的后背上，因其独特的安全设计和GPS导航功能备受人们的青睐．关于这款自行车，下列说法正确的是（）A．骑行者后背上所成的像是虚像B．投影仪的镜头到骑行者后背的距离大于镜头焦距的二倍C．从骑行者背后不同方向都能看见所成的像是因为光发生了镜面反射D．GPS导航所用的电磁波不能在真空中传播4．关于粒子和宇宙的相关知识，下列说法正确的是（）A．电子的发现证明原子可以再分B．气体中的分子是运动的，固体中的分子是不运动的C．分子间只存在引力不存在斥力D．银河系、地球、质子、原子核、分子是按照尺度由大到小的顺序排列的5．关于图中所示的通电螺线管，下列说法正确的是（）A．通电螺线管的右端是S极B．只对调电源正负极，通电螺线管的磁场方向不发生改变C．通电螺线管的外部磁感线是从S极发出回到N极的D．当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强6．如图所示，某工地用滑轮组将重为5000N的货物匀速提升6m，所用时间为20s，在绳的末端所用拉力为2200N，下列说法错误的是（）A．M处滑轮的作用是改变力的方向B．提升货物过程中的有用功是3×104JC．拉力的功率为660WD．若只增加货物所受的重力，滑轮组的机械效率将增大7．“智能纤维”是一种新型材料，能对外界环境和内部状态的变化做出响应．其中，相变纤维能够通过吸热、放热来实现对温度的调节；凝胶纤维能够对温度做出反应；电子纤维能够导电以及消除静电；记忆纤维能够在特定环境下恢复原状．下列说法正确的是（）A．相变纤维制成的衣服可以调节体温是通过做功来实现的B．用凝胶纤维有可能制成显示体温的衣服C．电子纤维是一种绝缘体D．记忆纤维发生形变后无法恢复原状8．如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电压表与电流表示数的比值变小二、填空题（共7小题，每空1分，每图2分，计19分）9．小丽将一瓶矿泉水放入冰箱冷冻室里，结冰后取出发现瓶子底部凸出，如图所示，这是因为冰的密度水的密度的缘故．水结冰属于（填物态变化名称）现象，在此过程中水的内能．10．小明参加校运动会百米赛跑，站在起跑线上静止时所受重力与是一对平衡力；鞋底上有许多花纹是为了摩擦；起跑时用力蹬地是利用了力的作用是；跑完全程用时13.5s，他的平均速度是m/s（结果保留一位小数）．11．2017年5月，我国在南海成功开采出了可燃冰．可燃冰是一种高效、清洁、储量巨大的新能源，可以像固体酒精一样被点燃，开采点位于水深1266m海底下一定深度的海床中，海水对海底的压强是Pa，可燃冰属于（选填“可再生”或“不可再生”）能源．（ρ海水取1.0×103kg/m3，g取10N/kg）12．小亮自制了如图所示的装置，在有机玻璃管上绕着带有绝缘层的导线，线圈两端连接着小功率灯泡，管内放入条形磁铁，用橡皮塞堵住管口两端，当沿图中箭头方向来回摇动时，小灯泡就会发光．该装置发电的原理是，线圈中电流的方向是（选填“变化”或“不变”）的，在此过程中将能转化成电能．13．小明自制了一个简易实用的“救生圈”，用一个三通塑料管将3个大号空塑料瓶固定，如图所示．已知每个空塑料瓶的体积是2L，则此“救生圈”全部浸没在水中时所受浮力为N（忽略三通管和绳子的体积，g取10N/kg），扔到水中救人时，人和“救生圈”漂浮在水面上所受的总浮力（选填“大于”“等于”或“小于”）总重力．若在该“救生圈”上固定更多的空塑料瓶，使用时可（选填“增大”或“减小”）浮力．14．在探究杠杆平衡条件时，使轻质弯曲杠杆在如图所示的位置平衡，请画出阻力F2和阻力臂L2．15．某教室天花板上有多组“220V 15W”的节能灯，均符合安全用电要求，且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图中的灯泡和开关连入电路．三、实验与探究题（共3小题，满分19分）16．请按要求完成填空．（1）如图1所示，量筒中液体的体积为mL．（2）如图2所示，弹簧测力计的示数为N．（3）如图3所示，液体温度计是利用测温液体的性质制成．（4）如图4所示，在利用该装置探究光的反射规律的过程中，多次改变入射角可以探究大小的关系．17．小华观察家中手电筒，发现里面只有一个LED灯，其额定电压为1.5V．他想测出该LED 灯的额定功率．（1）请在图1中用笔画线代替导线完成实物电路的连接．（2）连接电路时，开关应处于（选填“断开”或“闭合”）状态，滑动变阻器的滑片应处于最（选填“左”或“右”）端．（3）连好电路后闭合开关，发现LED灯不发光，电流表示数几乎为0，电压表示数约为3V，则该电路的故障可能是LED灯（选填“短路”或“断路”）．（4）排除故障后，经过多次测量得到实验数据如表：第3次实验时，电流表示数如图2所示，读数为A，则该LED灯的额定功率为W，当灯的两端的实际电压小于额定电压时，实际功率额定功率．（5）进一步分析发现，当LED灯两端的电压增大时，其电阻将．18．小柯在课外活动时，偶然将两个弹性球叠放在一起同时自由下落发现上面小球反弹的高度大于下落的高度．于是，他想探究同一个上面小球反弹的高度与哪些因素有关，为此，他提出了三个猜想：①与两个弹性球下落的高度有关；②与下面弹性球的质量有关；③与下面弹性球的材料有关．为了验证猜想：小柯选取了质量为10g的A球作为上面的反弹小球，用体积相同的B、C、D三个球分别作为下面的弹性球，如图所示，B、C两球质量相同但材料不同，C、D两球材料相同但质量不同，小柯在同一水平地面上做了多次实验，实验数据如表：（1）小柯实验选取的测量工具有电子秤和．（2）A球下落过程中，将重力势能转化为它的能．（3）比较三次实验序号，可以初步得出的结论是：在下面弹性球的质量、材料等条件一定时，下落高度越高，上面弹性球反弹的高度越高．（4）比较实验序号4、7（5、8或6、9），可以初步得出的结论是：在下面弹性球的材料、下落高度等条件一定时，，上面弹性球反弹的高度越高．（5）为了探究猜想③，除了选取A球作为上面的反弹小球外，还应在B、C、D三个弹性球中选择两球进行实验．（6）实验表明，每次所测A球反弹的高度总比下落高度要高，是因为在两球碰撞时下面弹性球队上面A球做功，使A球机械能总量（选填“增大”“减小”或“不变”），这一现象（选填“违背”或“不会违背”）能量守恒定律．四、综合题（共2小题，满分16分）19．如图1所示为某型号室内电加热器，有高温和低温两个挡位，额定电压为220V，高温挡和低温挡功率分别为2200W和1000W，简化电路如图2所示．（1）使用电加热器时，要插入三孔插座，是为了将金属外壳与相连，当开关S1闭合、S2断开时，电加热器处于温挡．（2）请计算电阻丝R1的阻值和通过电阻丝R2的电流（结果保留一位小数）（3）在额定电压下，使用高温挡工作3小时，电加热器产生的热量是多少焦耳？20．某款油电混合动力小汽车，具有省油、能量利用率高等特点，其相关信息如表．在某次水平道路测试中，该车以中速匀速行驶170km，共消耗汽油10L．测试过程中，内燃机既向车轮提供能量，又向蓄电池充电，同时蓄电池又将部分能量通过电动机向车轮输送，此时，内燃机和电动机共同驱动车辆前进．之后，工作人员又进行了制动测试，描绘出了制动距离（从刹车开始到车停止的距离）与制动时的速度关系图象，如图所示．纯电动（1）由图象可知，车速越，制动距离越长．（2）该车空载静止时，对水平地面的压强是多少？（g取10N/kg）（3）在水平道路中速匀速行驶测试中，若平均阻力为1000N，牵引力做的功是多少？（4）在水平道路中速匀速行驶测试中，若该车内燃机的效率为53%，此过程最终使蓄电池增加了多少能量？（忽略蓄电池和电动机的热损失，ρ汽油取0.7×103kg/m3，q汽油=4.6×107J/kg）2017年陕西省中考物理试卷参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．物理老师自制了“探究真空是否可以传声”的简易装置如图所示，实验时将正在发声的音乐卡芯固定在拔罐器内，用抽气枪逐步抽出罐内空气，关于该实验下列说法正确的是（）A．音乐卡芯发出的声音不是由振动产生的B．音乐卡芯发出的声音尖锐刺耳，说明其声音响度大C．抽气时听到的声音越来越小是由于音调变低的缘故D．由实验可推理出声音不能在真空中传播【考点】91：声音的产生；92：声音的传播条件；9I：音调、响度与音色的区分．【分析】（1）声音是由物体的振动产生；（2）三个特征：音调、响度和音色．音调指声音的高低；响度指声音的大小；音色指声音的音质好坏．（3）在探究真空是否能传声的实验中，采取了实验推理法，即通过不断抽气来减少介质（空气），再根据声音的大小变化来分析得出结论．【解答】解：A、声音都是由物体的振动产生，故A错误；B、声音尖锐刺耳，说明声音的音调高，故B错误；C、抽气时听到的声音越来越小是由于响度变小的缘故，故C错误；D、将正在发声的音乐卡芯固定在拔罐器内，用抽气机抽去空气，声音由大变小，由此我们可以得出声音在真空中无法传播．但现有的抽气设备总是很难将玻璃罩内抽成真空状态，即实验无法达到绝对的真空．在这种情况下，我们是在实验基础上加科学的推理得出的结论．故D正确．故选D．2．地铁极大方便了人们的出行，下列说法正确的是（）A．地铁列车运行时相对于站台是静止的B．若从地面入口到地下站台共100个步行台阶，则站台到地面的竖直高度约50mC．地铁列车启动时速度越来越快是因为受到非平衡力的作用D．地铁列车刹车后不能立即停止是因为受到惯性的作用【考点】53：运动和静止的相对性；63：长度的估测；6L：惯性；6U：力与运动的关系．【分析】（1）若物体的位置相对于所选择的参照物发生了变化，我们就说物体是运动的，若是位置没有变化就说物体是静止的；（2）楼梯台阶的高度约为在20cm左右；（3）物体处于静止或匀速直线运动状态叫做平衡状态；（4）物体具有保持原来运动状态不变的性质，称为惯性，任何物体都具有惯性．【解答】解：A、地铁列车运行时与站台的位置不断发生变化，所以运动的列车相对于站台是运动的，故A错误；B、楼梯台阶的高度约为在20cm左右，从地面入口到地下站台共100个步行台阶，则站台到地面的竖直高度约20m，故B错误；C、地铁列车启动时速度越来越快处于非平衡状态，所以受到非平衡力的作用，故C正确；D、列车刹车后不能立即停下来是列车由于惯性要保持原来的运动状态，不能说“受到惯性的作用”，故D错误．故选C．3．有一款自行车，座椅后连接的微型投影仪可以将转弯、停止等提示信号投射到骑行者的后背上，因其独特的安全设计和GPS导航功能备受人们的青睐．关于这款自行车，下列说法正确的是（）A．骑行者后背上所成的像是虚像B．投影仪的镜头到骑行者后背的距离大于镜头焦距的二倍C．从骑行者背后不同方向都能看见所成的像是因为光发生了镜面反射D．GPS导航所用的电磁波不能在真空中传播【考点】BE：生活中的透镜；AA：漫反射；D2：电磁波的传播．【分析】利用下列知识分析判断：（1）根据凸透镜成像的三种情况和应用进行判断：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．u＜f，成正立、放大的虚像，应用于放大镜和老花镜；（2）我们能从不同方向都能看见不发光的物体是因为光发生了漫反射；（3）电磁波可以在真空中传播．【解答】解：AB、座椅后连接的微型投影仪的镜头是凸透镜，将转弯、停止等提示信号投射到骑行者的后背上，成的像是倒立放大的实像，投影仪的镜头到骑行者后背的距离大于镜头焦距的二倍，故A错、B正确；C、从骑行者背后不同方向都能看见所成的像是因为光发生了漫反射，故C错；D、电磁波可以在真空中传播，故D错．故选B．4．关于粒子和宇宙的相关知识，下列说法正确的是（）A．电子的发现证明原子可以再分B．气体中的分子是运动的，固体中的分子是不运动的C．分子间只存在引力不存在斥力D．银河系、地球、质子、原子核、分子是按照尺度由大到小的顺序排列的【考点】31：分子和原子组成物质；36：从微观到宏观的尺度．【分析】①分子由原子组成，原子由原子核与核外电子组成，原子核由质子与中子组成；②分子永不停息做无规则运动；③分子间同时存在相互作用的引力和斥力；④宇宙由物质组成的，宇宙中拥有数十亿个星系，银河系只是其中之一，银河系很大，太阳系只是其中之一，地球是太阳系中一员；物体是由分子构成的，分子是由原子构成的，原子是由位于中心的原子核和核外电子构成的，原子核包括质子和中子两部分．【解答】解：A、物质由分子或原子组成，分子由原子组成．原子又是由原子核与核外电子组成的，电子的发现揭示了原子是有结构的．故A正确；B、不论固体，还是液体与气体，分子均是永不停息做无规则运动．故B错误；C、分子间同时存在相互作用的引力和斥力．故C错误；D、质子和中子构成原子核，电子和原子核构成原子，原子构成分子，分子构成物质，地球又是太阳系中的一颗行星比太阳小，太阳系只是银河系中之一，所以它们从大到小的顺序为：银河系、地球、分子、原子核、质子．故D错误．故选A．5．关于图中所示的通电螺线管，下列说法正确的是（）A．通电螺线管的右端是S极B．只对调电源正负极，通电螺线管的磁场方向不发生改变C．通电螺线管的外部磁感线是从S极发出回到N极的D．当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【考点】CA：通电螺线管的磁场；CE：影响电磁铁磁性强弱的因素．【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．6．如图所示，某工地用滑轮组将重为5000N的货物匀速提升6m，所用时间为20s，在绳的末端所用拉力为2200N，下列说法错误的是（）A．M处滑轮的作用是改变力的方向B．提升货物过程中的有用功是3×104JC．拉力的功率为660WD．若只增加货物所受的重力，滑轮组的机械效率将增大【考点】EH：有用功和额外功；7V：定滑轮及其工作特点；F4：滑轮（组）的机械效率；FF：功率的计算．【分析】A、轴的位置不变滑轮叫定滑轮，其作用是改变力的方向；随物体一起运动的滑轮叫动滑轮，使用动滑轮可以省力；B、利用W=Gh求提升货物过程中的有用功；C、由图知n=3，则拉力端移动距离s=3h，利用W=Fs求拉力做的总功，再利用P=求拉力做功功率；D、提高滑轮组机械效率的方法：一是增加提升的货物重，二是减轻动滑轮重力、减小摩擦．【解答】解：A、M处滑轮的轴的位置不变，是定滑轮，其作用是改变力的方向，故A正确；B、提升货物过程中的有用功W有用=Gh=5000N×6m=3×104J，故B正确；C、由图知n=3，则拉力端移动距离s=3h=3×6m=18m，拉力做的总功W总=Fs=2200N×18m=3.96×104J，拉力做功功率：P===1980W，故C错；D、只增加货物所受的重力，有用功增加，额外功不变，有用功占和总功的比值变大，滑轮组的机械效率也会随之增大，故D正确．故选C．7．“智能纤维”是一种新型材料，能对外界环境和内部状态的变化做出响应．其中，相变纤维能够通过吸热、放热来实现对温度的调节；凝胶纤维能够对温度做出反应；电子纤维能够导电以及消除静电；记忆纤维能够在特定环境下恢复原状．下列说法正确的是（）A．相变纤维制成的衣服可以调节体温是通过做功来实现的B．用凝胶纤维有可能制成显示体温的衣服C．电子纤维是一种绝缘体D．记忆纤维发生形变后无法恢复原状【考点】48：纳米材料的应用和发展前景．【分析】根据材料的特性及各选项的材料是否适合这一特性来判断．【解答】解：A．相变纤维能够通过吸热、放热来实现对温度的调节，是通过热传递来改变的，故A项错误；B．凝胶纤维能够对温度做出反应，用凝胶纤维有可能制成显示体温的衣服，故B项正确；C．电子纤维能够导电以及消除静电，故C项错误；D．记忆纤维能够在特定环境下恢复原状，故D项错误．故选B．8．如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电压表与电流表示数的比值变小【考点】IH：欧姆定律的应用．【分析】（1）根据图1中的电路连接方式，由图2可知，热敏电阻随温度的升高而减小，此时电路中的电流会增大，据此分析；（2）温度升高时，由图2分析热敏电阻的变化，再判断电路中总电阻的改变，由欧姆定律判断电压表示数变化情况；（3）由图2中的数据，根据串联电路的特点进行计算；（4）分析电压表与电流表示数比值所表示的量，结合图2进行判断．【解答】解：A、由图可知，R与R0串联在电路中，当热敏电阻随温度的升高而过小时，电路中的总电阻R串=R+R0而不致过小，因此R0起到保护电路的作用，故A不符合题意；B、由图2而知，当温度升高时，R会变小，根据串联电路的分压特点可知，热敏电阻两端的电压会变小，即电压表示数会变小，故B不符合题意；C、由图可知，温度为40℃时，热敏电阻的值为R=20Ω，则电流表示数I===0.2A，故C不符合题意；D、由图可知，电压表测R两端电压U，电流表测电路电流即R电流I，由欧姆定律可知，=R，即电压表与电流表示数的比值表示的是热敏电阻的值，当温度降低时，由图2可知，其阻值变大，即电压表与电流表的示数比值变大，故D符合题意．故选D．二、填空题（共7小题，每空1分，每图2分，计19分）9．小丽将一瓶矿泉水放入冰箱冷冻室里，结冰后取出发现瓶子底部凸出，如图所示，这是因为冰的密度小于水的密度的缘故．水结冰属于凝固（填物态变化名称）现象，在此过程中水的内能减小．【考点】2H：密度与温度；1A：凝固与凝固放热特点；G6：温度、热量与内能的关系．【分析】水凝固成冰后，其质量不变，由ρ=进行判断，物质由液态变成固态的过程叫凝固，此过程中需要放热，据此解题．【解答】解：由图可知，结冰后取出发现瓶子底部凸出，表明体积变大了，水凝固成冰后，其质量不变，由ρ=可知，冰的密度小于水的密度；水结冰的过程属于物质由液态变成固态的过程，叫凝固，在此过程中需要放热，导致水的内能减小．故答案为：小于；凝固；减小．10．小明参加校运动会百米赛跑，站在起跑线上静止时所受重力与支持力是一对平衡力；鞋底上有许多花纹是为了增大摩擦；起跑时用力蹬地是利用了力的作用是相互的；跑完全程用时13.5s，他的平均速度是7.4 m/s（结果保留一位小数）．【考点】6R：平衡力的辨别；6D：变速运动与平均速度；6I：力作用的相互性；7I：增大或减小摩擦的方法．【分析】（1）在平衡力的作用下物体保持静止或匀速直线运动状态；（2）增大摩擦力的方法：在压力一定时，增大接触面的粗糙程度；在接触面的粗糙程度一定时，增大压力；（3）物体间力的作用是相互的；（4）知道百米赛跑的时间，根据v=求出平均速度．【解答】解：（1）小明站在起跑线上静止时处于平衡状态，受到的重力和支持力是一对平衡力，二力大小相等；（2）鞋底上有许多花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦的；（3）起跑时用力蹬地的同时，地对小明也有力的作用，这是利用了力的作用是相互的；（4）他的平均速度v==≈7.4m/s．故答案为：支持力；增大；相互的；7.4．11．2017年5月，我国在南海成功开采出了可燃冰．可燃冰是一种高效、清洁、储量巨大的新能源，可以像固体酒精一样被点燃，开采点位于水深1266m海底下一定深度的海床中，海水对海底的压强是 1.266×l07Pa，可燃冰属于不可再生（选填“可再生”或“不可再生”）能源．（ρ海水取1.0×103kg/m3，g取10N/kg）【考点】89：液体的压强的计算；K2：能源的分类．【分析】（1）已知水的深度，根据公式p=ρgh可求产生的压强．（2）能够短时间内从自然界源源不断得到补充的是可再生能源，短时间内从自然界得不到补充的是不可再生能源．【解答】解：海床受到的压强：p=ρgh=1.0×103kg/m3×10N/kg×1266m=1.266×l07Pa；可燃冰短时间内从自然界得不到补充，属于不可再生能源．故答案为：1.266×l07；不可再生．12．小亮自制了如图所示的装置，在有机玻璃管上绕着带有绝缘层的导线，线圈两端连接着小功率灯泡，管内放入条形磁铁，用橡皮塞堵住管口两端，当沿图中箭头方向来回摇动时，小灯泡就会发光．该装置发电的原理是电磁感应，线圈中电流的方向是变化（选填“变化”或“不变”）的，在此过程中将机械能转化成电能．【考点】CP：电磁感应．【分析】通过题目中的信息可知，该手电筒中没有电池，而是通过晃动来使它发光．由此入手分析即可得到答案．【解答】解：手电筒中没有电源，而要使手电筒发光，必须有提供电能的装置，该手电筒通过晃动消耗机械能提供了电能，由此可知，这是利用电磁感应现象制成的一种手电筒；因为导体运动方向随着手电筒摇动方向不断的变化，线圈中产生感应电流的方向也在不断的变化．故答案为：电磁感应；变化；机械．13．小明自制了一个简易实用的“救生圈”，用一个三通塑料管将3个大号空塑料瓶固定，如图所示．已知每个空塑料瓶的体积是2L，则此“救生圈”全部浸没在水中时所受浮力为。

陕西省2017年中考物理试题一、选择题（陕西2017年中考试题共15小题，每题2分）1．（2017陕西省，题号1，分值2分）物理老师自制了“探究真空是否可以传声”的建议装置如图所示，实验时将正在发声的音乐卡芯固定在拔罐器内，用抽气枪逐步抽出罐内空气，关于该实验下列说法正确的是（）A．音乐卡芯发出的声音不是由振动产生的B．音乐卡芯发出的声音尖锐刺耳，说明其声音响度大C．抽气时听到得声音越来越小是由于音调变低的缘故D．由实验课推理出声音不能在真空中传播【答案】：D【解析】：A错误;所有物体的发声都是由物体振动产生的B错误;声音尖锐刺耳是物体振动的频率大(音调高)引起的,物体振动的振幅决定响度大小.C错误；声音的传播靠介质；抽气时，空气越来越少，声音也就越来越弱，直至无声D正确【知识点】声音的产生和传播声音的特征2．（2017陕西省，题号2，分值2分）地铁极大地方便了人们的出行，下列说法正确的是（）A．地铁列车运行时相对于站台时静止的B．若从地面入口到地下站台共100个步行台阶，则站台到地面的竖直高度约50mC．地铁列车启动时速度越来越快时是因为受到非平衡力的作用D．地铁列车刹车后不能立即停止是因为受到惯性的作用【答案】：C【解析】：A错误；地铁列车运行时相对于站台是运动的B错误；每个台阶高约20cm. C正确;列车越来越快，加速运动，动力大于阻力（非平衡力）D错误；所有物体都有惯性，是物体的性质，而不是一种作用【知识点】运动和静止惯性平衡力3．（2017陕西省，题号3，分值2分）有一款自行车，座椅后连接的微型投影仪可以将转弯、停止等提示信号投射到骑行者的后背上，因其独特的安全设计和GPS导航功能备受人们的青睐，关于这款自行车，下列说法正确的是（）A．骑行者后背上所成的像是虚像B．投影仪的镜头到骑行者后背的距离大于镜头焦距的二倍C．从骑行者背后不同方向都能看见所成的像是因为光发生了镜面反射D．GPS导航所用的电磁波不能在真空中传播【答案】：B【解析】：A错误；投影仪成像是实像B正确；投影仪成放大实像的相距大于二倍焦距C错误；从不同方向看到所成的像是因为发生了漫反射D所有的电磁波都能在真空中传播【知识点】反射凸透镜成像电磁波4．（2017陕西省，题号4，分值2分）关于粒子和宇宙的相关知识，下列说法正确的是（）A．电子的发现证明原子可以再分B．气体中的分子是运动的，固体中的分子是不能运动的C．分子间只存在引力不存在斥力D．银河系、地球、质子、原子核、分子是按照尺度由大到小的顺序排列的【答案】：A【解析】：A正确；整个原子不显电性，正是电子（带负电）的发现，才发现原子是可以再分的B错误；所有物质的分子都是在作无规则的热运动C错误；分子间存在相互作用的引力和斥力D错误；有大到小的正确顺序银河系、地球、分子、原子核、质子【知识点】粒子与宇宙分子热运动5．（2017陕西省，题号5，分值2分）关于图中所示的通电螺线管，下列说法正确的是（）A．通电螺线管的右端是S极B．只调电源正负极，通电螺线管的磁场方向不发生改变C．通电螺线管的外部磁感线是从S极发出回到N极的D．当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】：D【解析】：A错误；用安培定则来判断通电螺线管的极性右端是N极B错误；由安培定则判定调电源正负极，电流方向改变，极性相应地发生改变C错误；通电螺线管的外部磁感线是从N极回到S极的D正确；滑动变阻器的滑片向右移动，电流变大，磁性增强【知识点】安培定则影响通电螺线管磁性的因素6．（2017陕西省，题号6，分值2分）如图所示，某工地用滑轮组将重为5000N的货物提升6m，所用时间为20s，在绳的末端所用的拉力为2200N，下列说法错误的是（）A ．M 处滑轮的作用是改变力的方向B ．提升货物过程中的有用功是4310J ⨯C ．拉力的功率为660WD ．若只增加货物所受的重力，滑轮组的机械效率将增大【答案】：B【解析】：A 正确；M 处是定滑轮只改变力的方向 B 正确;提升货物的有用功450006310W Gh N m J ==⨯=⨯ C 错误; 拉力的功率220036198020W Fs N m P W t t s⨯⨯==== D.正确；若只增加货物的重力，则有用功在总功中的比重加大，所以滑轮组的机械效率将增大【知识点】滑轮组 功和功率 机械效率7．（2017陕西省，题号7，分值2分）“智能纤维”是一种新型材料，能对外界环境和内部状态的变化做出响应。

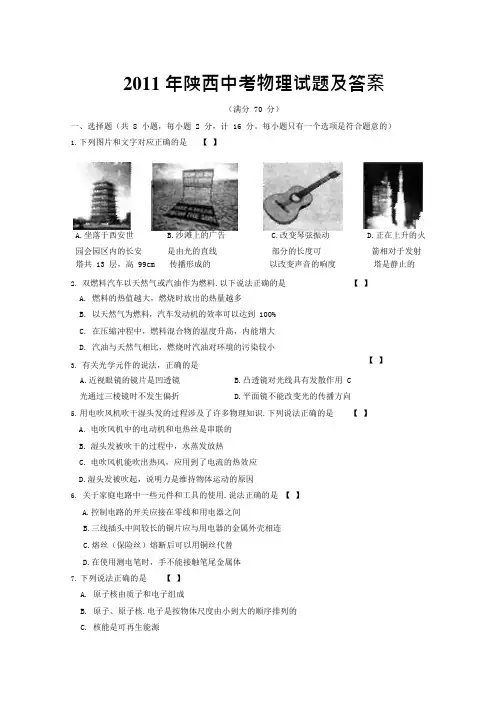

2011 年陕西中考物理试题及答案（满分 70 分）一、选择题（共 8 小题，毎小题 2 分，计 16 分。

每小题只有一个选项是符合题意的）1.下列图片和文字对应正确的是【】A.坐落于西安世B.沙滩上的广告C.改变琴弦振动D.正在上升的火园会园区内的长安是由光的直线部分的长度可箭相对于发射塔共 13 层，高 99cm 传播形成的以改变声音的响度塔是静止的2.双燃料汽车以天然气或汽油作为燃料.以下说法正确的是【】A.燃料的热值越大，燃烧时放出的热量越多B.以天然气为燃料，汽车发动机的效率可以达到 100%C.在压縮冲程中，燃料混合物的温度升髙，内能增大D.汽油与天然气相比，燃烧时汽油对环境的污染较小【】3.有关光学元件的说法，正确的是A.近视眼镜的镜片是凹透镜B.凸透镜对光线具有发散作用 C光通过三棱镜时不发生偏折 D.平面镜不能改变光的传播方向5.用电吹风机吹干湿头发的过程涉及了许多物理知识.下列说法正确的是【】A.电吹风机中的电动机和电热丝是串联的B.湿头发被吹干的过程中，水蒸发放热C.电吹风机能吹出热风，应用到了电流的热效应D.湿头发被吹起，说明力是维持物体运动的原因6.关于家庭电路中一些元件和工具的使用.说法正确的是【】A.控制电路的开关应接在零线和用电器之间B.三线插头中间较长的铜片应与用电器的金属外壳相连C.熔丝（保险丝）熔断后可以用铜丝代替D.在使用测电笔时，手不能接触笔尾金属体7.下列说法正确的是【】A.原子核由质子和电子组成B.原子、原子核.电子是按物体尺度由小到大的顺序排列的C.核能是可再生能源D.目前核电站核裂变产生的能量发电8.国家重点工程一一靑藏交直流联网工程正在建设中.2011 年3 月5 日，载有200 t 电力设备的超大型运输车“公路列车”(如图，全长约80 m，有180 个大轮子)从湖南衡阳出发，以很馒的速度驶向青藏高原的过程中，两个多月（行驶时间约600 h)行驶了3 000 多公里.下列说法正确的是【】A. 公路列车的平均逨度约为 50 K m / hA.公路列车安装有很多大轮子，是为了增大对路面的压强B.公路列车在平直公路上匀速行驶时，其牵引力大于阻力C.公路列车刹车后仍能继续向前运动一段距离，是因为它具有惯性二、填空与作图题（共 6 小题，计 19 分）1.(4 分>如图是一款带有放大镜的指甲刀.使用时.透镜到指甲的距离应一倍焦距（选填“大于”、“等于”或“小于”），拇指按压的杠杆是杠杆，人的指甲对上刀刃的阻力方向是的（选填“向上”或“向下”）.2.（3 分）纳米是长度的单位，1 n m= m 示为世界上最小的发电机——纳米发电机. 纳米发电机主要依靠氧化锌等晶体材料在机械压力作用下产生电压，实现将能转化为能.为纳米器件提供电力.3.(2 分)如图是研究碘的物态变化的实验装置 .当碘热量后，接升华成碘蒸气;碘蒸气遇到较冷的玻璃板会放出热量，成固态的碘（填物态变化名称）4.(4 分）如图所示，用平行于斜面、大小为1.25N 的拉力将重为1.8N 的物体从斜面底端匀速拉至顶端，则有用功是J，机械效率是.5.（2 分）援示：在（1）、（2)两小题中选做—题.若两题全做，只按（1）小题计分.(1）如图所示，橡胶管一端与漏斗相连，另一端与一只气球相连•当往漏斗中灌水时，气球充水后鼓起.如图―2所示，当漏斗上升时气球的体积逐渐变大，漏斗上升到一定高度时，气球被水挤破.以上现象说明水的压强与深度的关系是：.(2)如图―3所示实验，将一根塑料吸管弯成直角，在弯折处开一个小孔，插人水中，从水平管口向里吹气，观察到由小孔喷出雾状的水.该实验的原理是： .6.(4 分)（1）在图―1中画出吊扇所受重力的示意图.（2）请你用笔画线代替导线将图―2所示的电路连接完整，并标出通电螺线管的 N 极.要求：闭合开关后，向左移动滑动变阻器的滑片，通电螺线管的磁性增强.三、实验与探究题(共 3 小题,计 19 分）1. （4 分)根据图示实验，完成填空.(1）图—1 所示，将光屏放在像的位置.发现光屏上并没有像.说明平面镜所成的像是像.(2)图—2 所示的实验现象说明分子在永不停息地做.（3)图-3 所示，将正在发声的音叉接触轻质小球.小球被弹开，说明了声音是由物体产生的.(4）图一4 所示线框的底边ab 在磁场中做切割磁感线运动时会产生.2.(8 分）同学们在用伏安法测量标有“220V60W”白炽灯泡的电阻时，发现电流表示数很小，调节滑动变阻器的滑片，电流表示数变化非常小.于是.他们设计了图—1 所示的电路,通过在 AB 间接入阻值不同的定值电阻，分别测出了不同电压时白炽灯泡的电阻（1）根据串联电路中电流的特点和欧姆定律，可以推出 UR/R UL/RL(选填“＞”、“=”、“＜”)(2)根据图—1 电路图，将图一 2 的实物电路连接完整.(3)正确连接电路后，闭合开关S，发现电压表V1 无示数，电压表V2 示数较大，则该故障的原因可能是.排除故降后.在某次实验中，电压表 V2的示数如图一3，其示数为 V.(4）当 AB 间接人的定值电阻为125Ω 时,¼的示数为 4.0V, V2 的示数为 2.0V，则 RL= Ω；若将定值电阻换为200Ω, 则v2 的示数将(选填"变大"、"变小"或"不变").（5)“220V60W”白炽灯泡正常发光时的电阻约为806.7Ω，比同学们测得的阻值大很多. 请分析造成这种差异的主要原因是.(其他答案只要合理，均可计分）3.（7 分）某兴趣小组的同学观察到不同物体在空气中下落的快慢不同，如石子下落要比羽毛快得多.于是他们眹想到“物体在液体中下沉的快慢与哪些因素有关”, 并作出以下猜想：猜想一：物体下沉快慢与物体质量、体积、形状有关，猜想二:物体下沉快慢与液体种类有关. 他们利用天平，秒表，长玻璃圆筒、体积和形状相同的小瓶，还有细沙、水、牛奶、食用油等器材.进行探究实验，将能够下沉的物体从液面处由静止开始下沉,每次下沉深度均为 0.3m.记录的部分实验效据如下表.下沉时间 t/s1水20 0. 53225 0. 403 30 0. 304 牛奶20 0.705 25 0. 506 30 0.457食用油20小瓶表面未粘油小瓶表面粘油0. 87 1.008 25 0. 70 0. 729 30 0. 60 0.66(1)物体在液体中下沉的深度相同时,通过比较物体的判断下沉的快慢.(2)分析比较实验序号 1、2、3(成 4、5、6）的数据，可以得出的结论是：在其它条件相同时，，物体下沉越快.(3)要想探究物体下沉快慢与液体种类的关系,应选择实验序号为的三组数据，进行分析比较.(4）分析比较实验序号7、8、9 的数据可知，物体下沉快慢还与有关• (其他答案只要合理，均可计分〉(5)图示为物体分别在三种液体中下沉时间与其质量的关系图像.其中.反映物体在食用油中下沉时间与质量关系的图像是.四、综合题(共 2 小题,计 16 分）1. (8 分)某同学用圆柱形容器制作了—个测量物体质量的装置.它的底部较重,可以竖直漂浮在水而,总质量为 0.21 kg,底面积为3X10-3 m 2，不放物体时，在与水面所对应位置处标为质量的“0”刻度线,如图一 1. 请解答下列问题（g 取 10 N/kg）（1）不放物体时.该装置所受的浮力是多大？(2)如图一 2 所示，在该装装置中放入一个体积为 1.5XlO-5 m3 的物块 A,它的底部在水面下的深度 h=0.11 m.此时，该装置受到的浮力是多大？与水面所对应位置处的刻度线应标为多少克？(3)物块 A 的密度是多少？2.(8 分）图一 1 为小明家的电饼铛,主要用于食品的烤烙和烹制.它采用双控电路, 额定电压为220V，上、下盘同时加热时额定功率为1000W，工作的简化电路如图一2，S 为总幵关,S1 和S2 为两个温控开关,R1 和R2 为上、下两盘的加热电阻,R1=R2（1）正常工作时，R1 消粍的电功率是多少 W？（2)R1 正常工作时,通过 R1 的电流是多少？（计箅结果保留一位小数）（3)小明妈妈总感觉做晚饭时，烙熟一个饼所用的时间比在其他时段要长.小明决定用家中的电能表和手表测做晚饭时电饼裆的实际功率,于是，他关闭家中其他用电器，让电饼铛单独工作 5mim 电能表转盘转过了 225r.(注：该电能表标有“3000r/kW•h”，表示电路中毎消耗 1 kW •h 的电能，电能表的转盘转 3 000 r)①电饼铛的实际功率是多大？②烙熟一个饼所用时间变长的原因是：参考答案1、选择题1-5BCA XC6-8BDD2、填空题1.小于省力向上2. 10 9 机械电3. 吸收凝华4. 0.36 72%5.（1）水的压强随深度的增加而增大（2）流体流速越大的地方，压强越小6.3、实验与探究题1.（1）虚（2）运动（或无规则运动）（3）振动（4）感应电流2. （1）=（2）见图（3）灯泡 L 处方式断路或 R 处发生短路 3.5（4）62.5 变小（5）正常发光时灯丝温度高电阻大，该实验中灯丝温度低电阻小(或灯丝的电阻随温度的升髙而增大)。

2017年陕西省初中毕业学业考试--物理与化学副题（卷）姓名班级分数可能用到的相对原子质量：H－1C－12O－16Na－23Cl－35.5Ca－40Fe－56第一部分(选择题共14分)一、选择题(共7小题，每小题2分，计14分。

每小题只有一个选项是符合题意的)9.学以致用既能加深对知识的理解，也能体现知识的价值。

某同学结合所学知识，向家长提出下列建议，其中不合理．．．的是()A．向硬水中加入明矾，可降低水的硬度B．被蚊虫叮咬后，可涂抹肥皂液减轻痛痒C．多吃水果蔬菜，可补充人体所需的维生素D．用燃烧的方法区分羊毛纤维和合成纤维10.具备基本的实验技能是进行科学探究的基础和保证。

下列操作正确的是()11.下列对相关知识的分析不正确．．．的是()A.用海水晒制粗盐，其过程发生了物理变化B.用过滤的方法分离混合物，是利用物质的物理性质不同C.用生石灰作干燥剂，其过程发生了化学变化D.硫酸能与氯化钡溶液反应产生沉淀，是因为其具有酸性12.硝酸铵可用作氮肥。

其受热易分解，易溶于水，且水溶液显酸性。

下列有关硝酸铵的说法不正确．．．的是()A.应置于阴凉干燥处保存B.和碱性物质混合使用会降低肥效C.长期施用会导致土壤酸化板结D.施用后可使植物根系发达13.用不同的观念分析物质，可以更全面准确地认识物质。

下列关于氢气(H2)、甲烷(CH4)、酒精(C2H6O)的说法正确的是()A.从变化角度分析：都能燃烧生成H2O和CO2B.从物质分类分析：都属于含氢化合物C.从元素组成分析：都含氢元素D.从构成微粒分析：都含氢分子14.下列实验操作、现象和结论均正确的是()实验目的 A.检验溶液是否是碱溶液 B.探究可燃物的燃烧条件之一操作现象溶液变蓝白磷燃烧，红磷不燃烧结论该溶液是碱溶液可燃物燃烧需要与氧气接触实验目的 C.除去CO中的CO2 D.鉴别浓盐酸和浓硫酸操作现象两个洗气瓶中均无明显现象甲瓶口出现白烟，乙瓶口无明显现象结论集气瓶中收集到的是CO甲瓶中是浓盐酸，乙瓶中是浓硫酸15.下列图像能够正确反映其对应实验过程中相关量的变化关系的是()A.将CO通过盛有一定量炽热Fe2O3的硬质玻璃管B.向盛有一定量氢氧化钠溶液的烧杯中逐渐加入水C.足量红磷在含有一定量空气的密闭容器中燃烧D.高温煅烧一定质量的碳酸钙固体第二部分(非选择题共36分)二、填空及简答题(共5小题，计19分)16.(3分)中性笔是同学们经常使用的文具之一，由笔芯、笔杆等部分组成。

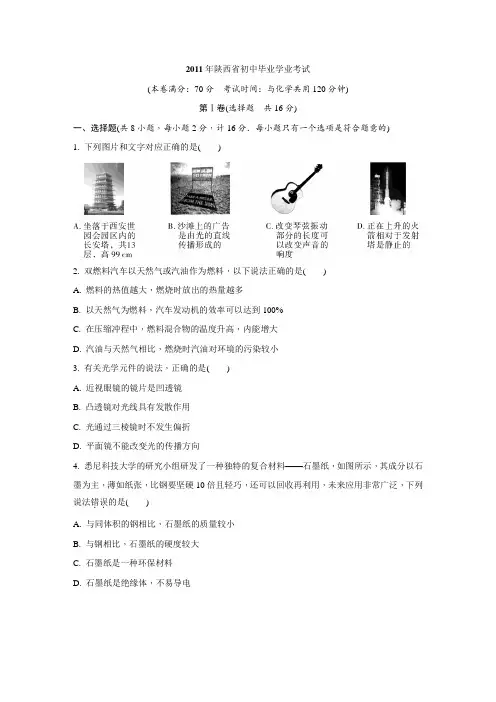

2011年陕西省初中毕业学业考试(本卷满分：70分考试时间：与化学共用120分钟)第Ⅰ卷(选择题共16分)一、选择题(共8小题，每小题2分，计16分．每小题只有一个选项是符合题意的)1. 下列图片和文字对应正确的是()2. 双燃料汽车以天然气或汽油作为燃料，以下说法正确的是()A. 燃料的热值越大，燃烧时放出的热量越多B. 以天然气为燃料，汽车发动机的效率可以达到100%C. 在压缩冲程中，燃料混合物的温度升高，内能增大D. 汽油与天然气相比，燃烧时汽油对环境的污染较小3. 有关光学元件的说法，正确的是()A. 近视眼镜的镜片是凹透镜B. 凸透镜对光线具有发散作用C. 光通过三棱镜时不发生偏折D. 平面镜不能改变光的传播方向4. 悉尼科技大学的研究小组研发了一种独特的复合材料——石墨纸，如图所示，其成分以石墨为主，薄如纸张，比钢要坚硬10倍且轻巧，还可以回收再利用，未来应用非常广泛，下列说法错误．．的是()A. 与同体积的钢相比，石墨纸的质量较小B. 与钢相比，石墨纸的硬度较大C. 石墨纸是一种环保材料D. 石墨纸是绝缘体，不易导电第4题图5. 用电吹风机吹干湿头发的过程涉及了许多物理知识．下列说法正确的是()A. 电吹风机中的电动机和电热丝是串联的B. 湿头发被吹干的过程中，水蒸发放热C. 电吹风机能吹出热风，应用到了电流的热效应D. 湿头发被吹起，说明力是维持物体运动的原因6. 关于家庭电路中一些元件和工具的使用，说法正确的是()A. 控制电路的开关应接在零线和用电器之间B. 三线插头中间较长的铜片应与用电器的金属外壳相连C. 熔丝(保险丝)熔断后可以用铜丝替代D. 在使用测电笔时，手不能接触笔尾金属体7. 下列说法正确的是()A. 原子核由质子和电子组成B. 原子、原子核、电子是按物体尺度由小到大的顺序排列的C. 核能是可再生能源D. 目前，核电站利用核裂变产生的能量发电8. 国家重点工程——青藏交直流联网工程正在建设中，2011年3月5日，载有200 t电力设备的超大型运输车“公路列车”(如图，全长约80 m，有180个大轮子)从湖南衡阳出发，以很慢的速度驶向青藏高原的过程中，两个多月(行驶时间约600 h)行驶了3 000多公里，下列说法正确的是()第8题图A. 公路列车的平均速度约为50 km/hB. 公路列车安装有很多大轮子，是为了增大对路面的压强C. 公路列车在平直公路上匀速行驶时，其牵引力大于阻力D. 公路列车刹车后仍能继续向前运动一段距离，是因为它具有惯性注：9～15题为化学试题第Ⅱ卷(非选择题共54分)注：16～23题为化学试题五、填空与作图题(共6小题，计19分)24. (4分)如图是一款带有放大镜的指甲刀．使用时，透镜到指甲的距离应________一倍焦距(选填“大于”、“等于”或“小于”)；拇指按压的杠杆是________杠杆，人的指甲对上刀刃的阻力方向是________的(选填“向上”或“向下”)．第24题图25. (3分)纳米是长度的单位，1 nm＝________m．图示为世界上最小的发电机——纳米发电机．纳米发电机主要依靠氧化锌等晶体材料在机械压力作用下产生电压，实现将________能转化为________能，为纳米器件提供电力．第25题图26. (2分)如图是研究碘的物态变化的实验装置，当碘________热量后，直接升华成碘蒸气；碘蒸气遇到较冷的玻璃板会放出热量，________成固态的碘(填物态变化名称)．第26题图27. (4分)如图所示，用平行于斜面、大小为1.25 N的拉力F，将重为1.8 N的物体从斜面底端匀速拉至顶端，则有用功是________J，机械效率是________．第27题图28. (2分)提示：在(1)、(2)两小题中选做一题，若两题全做，只按(1)小题计分．(1)如图－1所示，橡胶管一端与漏斗相连，另一端与一只气球相连．当往漏斗中灌水时，气球充水后鼓起．如图－2所示，当漏斗上升时气球的体积逐渐变大，漏斗上升到一定高度时，气球被水挤破．以上现象说明水的压强与深度的关系是_______________________.(2)如图－3所示实验，将一根塑料吸管弯成直角，在弯折处开一个小孔，插入水中，从水平管口向里吹气，观察到由小孔喷出雾状的水．该实验的原理是__________________.第28题图－1 第28题图－2 第28题图－329. (4分)(1)请在图－1中画出吊扇所受重力的示意图．(2)请你用笔画线代替导线将图－2所示的电路连接完整，并标出通电螺线管的N极，要求：闭合开关后，向左移动滑动变阻器的滑片，通电螺线管的磁性增强．第29题图－1 第29题图－2六、实验与探究题(共3小题，计19分)30. (4分)根据图示实验，完成填空．(1)图－1所示，将光屏放在像的位置，发现光屏上并没有像，说明平面镜所成的像是________像．(2)图－2所示的实验现象说明分子在永不停息地做______________________________．(3)图－3所示，将正在发声的音叉接触轻质小球，小球被弹开，说明了声音是由物体________产生的．(4)图－4所示线框的底边ab在磁场中做切割磁感线运动时会产生______________．31. (8分)同学们在用伏安法测量标有“220 V60 W”白炽灯泡的电阻时，发现电流表示数很小．调节滑动变阻器的滑片，电流表示数变化非常小．于是，他们设计了图－1所示的电路，通过在AB间接入阻值不同的定值电阻，分别测出了不同电压时白炽灯泡的电阻．第31题图－1 第31题图－2 第31题图－3(1)根据串联电路中电流的特点和欧姆定律，可以推出U RR________U LR L(选填“＞”、“＝”或“＜”)．(2)根据图－1所示电路图，将图－2的实物电路连接完整．(3)正确连接电路后，闭合开关S，发现电压表V1无示数，电压表V2示数较大，则该故障的原因可能是______________________．排除故障后，在某次实验中，电压表V2的示数如图－3，其示数为________V.(4)当AB间接入的定值电阻为125 Ω时．V1的示数为4.0 V，V2的示数为2.0 V，则R L＝______Ω；若将定值电阻换为200 Ω，则V2的示数将________(选填“变大”、“变小”或“不变”)．(5)“220 V60 W”白炽灯泡正常发光时的电阻约为806.7 Ω，比同学们测得的阻值大很多．请分析造成这种差异的主要原因是________________________________________．32. (7分)某兴趣小组的同学观察到不同物体在空气中下落的快慢不同，如石子下落要比羽毛快得多，于是他们联想到“物体在液体中下沉的快慢与哪些因素有关”，并作出以下猜想：猜想一：物体下沉快慢与物体质量、体积、形状有关；猜想二：物体下沉快慢与液体种类有关．他们利用天平、秒表、长玻璃圆筒、体积和形状相同的小瓶，还有细沙、水、牛奶、食用油等器材，进行探究实验，将能够下沉的物体从液面处由静止开始下沉，每次下沉深度均为0.3 m．记录的部分实验数据如下表．实验序号液体质量m/g 下沉时间t/s1水20 0.532 25 0.403 30 0.30[4牛奶20 0.705 25 0.506 30 0.457 食用油20小瓶表面未粘油小瓶表面粘油0.87 1.008 25 0.70 0.729 30 0.60 0.66第32题图(1)物体在液体中下沉的深度相同时，通过比较物体的______________判断下沉的快慢．(2)分析比较实验序号1、2、3(或4、5、6)的数据，可以得出的结论是：在其他条件相同时，______________________，物体下沉得越快．(3)要想探究物体下沉快慢与液体种类的关系，应选择实验序号为________的三组数据，进行分析比较．(4)分析比较实验序号7、8、9的数据可知，物体下沉快慢还与______________________________有关．(5)如图为物体分别在三种液体中下沉时间与其质量的关系图像．其中，反映物体在食用油中下沉时间与质量关系的图像是________．七、综合题(共2小题，计16分)33. (8分)某同学用圆柱形容器制作了一个测量物体质量的装置，它的底部较重，可以竖直漂浮在水面，总质量为0.21 kg，底面积为3×10－3 m2，不放物体时，在与水面所对应位置处标为质量的“0”刻度线，如图－1.请解答下列问题：(g取10 N/kg)(1)不放物体时，该装置所受的浮力是多大？(2)如图－2所示，在该装置中放入一个体积为1.5×10－5m3的物块A，它的底部在水面下的深度h＝0.11 m．此时，该装置受到的浮力是多大？与水面所对应位置处的刻度线应标为多少克？(3)物块A的密度是多少？34. (8分)如图－1为小明家的电饼铛(chēnɡ)，主要用于食品的烤烙和烹制．它采用双控电路，额定电压为220 V，上、下盘同时加热时额定功率为1 000 W，工作的简化电路如图－2，S 为总开关，S1和S2为两个温控开关，R1和R2为上、下两盘的加热电阻，R1＝R2.(1)R1正常工作时，R1消耗的电功率是________W.(2)R1正常工作时，通过R1的电流是多少？(计算结果保留一位小数)(3)小明妈妈总感觉做晚饭时，烙熟一个饼所用的时间比在其他时段要长．小明决定用家中的电能表和手表测量做晚饭时电饼铛的实际功率，于是，他关闭家中其他用电器，让电饼铛单独工作5 min，电能表转盘转过了225 r．(注：该电能表标有“3 000 r/(kW·h)”，表示电路中每消耗1 kW·h的电能，电能表的转盘转3 000 r)①电饼铛的实际功率是多大？②烙熟一个饼所用时间变长的原因是：________________________________.参考答案及解析2011年陕西省初中毕业学业考试评分说明：1～8小题，每小题2分，共16分1.B2.C【解析】燃料燃烧时放出的热量的多少和燃料的质量及燃料的热值两个因素有关，A 错误；不论用哪种燃料，汽车尾气都要带走很多热量，所以汽车发动机的效率总小于100%，B错误；在压缩冲程中，活塞压缩燃料混合物做功，机械能转化为内能，使混合物的温度升高，内能增大，C正确；汽油与天然气相比，燃烧时汽油对环境的污染较大，D错误.故选C.3.A【解析】近视眼对光线的会聚作用比正常眼的会聚作用强，会使远处的物体成像在视网膜前，所以需要配戴由凹透镜制作的眼镜来对光线进行适当的发散，从而让远处的物体正好成像在视网膜上，A正确；凸透镜对光线具有会聚作用，B错误；光通过三棱镜时要发生折射现象，如一束白光通过三棱镜后发生色散现象，就是因为不同色光通过三棱镜时的折射程度不同，C错误；光线射到平面镜上后，会发生光的反射，从而改变光的传播方向，D错误.故选A.4.D【解析】由“比钢要坚硬10倍且轻巧”可知石墨纸的硬度比钢大，密度比钢小.又因为它能够回收利用，故还是一种环保材料，所以选项A、B、C的叙述都是正确的，不符合题意.石墨容易导电是导体，所以选项D错误，符合题意.故选D.5.C6.B7.D8.D注：9～23题为化学试题24.小于(2分）省力(1分）向上(1分）【解析】第一空：根据凸透镜成像规律可知，当把凸透镜当作放大镜使用时，物体到凸透镜的距离应该小于一倍焦距；第二、三空：由图可知，使用该指甲刀时，拇指在杠杆上用力的力臂大于指甲对杠杆阻力的力臂，故它属于省力杠杆，当拇指用力下压杠杆时，刀片要向下压指甲，而物体间力的作用是相互的，且作用力和反作用力(即阻力）的方向相反，故指甲给刀刃的阻力是向上的.25.10－9(1分）机械(1分）电(1分）【解析】第一空：考查长度单位的换算，1 nm＝10－9 m ；第二、三空：由题目信息：“在机械压力下产生电压”可知，该纳米发电机发电时，是将机械能转化为电能.26. 吸收(1分） 凝华(1分） 【解析】物质从固态直接变为气态叫升华，该过程吸热；从气态直接变为固态叫凝华，该过程放热.27. 0.36(2分） 72%(2分） 【解析】第一空：有用功W 有用＝Gh ＝1.8 N ×0.2 m ＝0.36 J ；第二空：拉力所做的总功W 总＝Fs ＝1.25 N ×0.4 m ＝0.5 J ，故斜面的机械斜率：η＝W 有用W 总×100%＝0.36 J 0.5 J×100％＝72%. 28. (二选一）(1）水的压强随深度的增加而增大(2分） (2）流体流速越大的地方，压强越小(2分） 【解析】(1）由液态压强公式p ＝ρgh 得，水内部压强随着深度的增加而增大.(2）流体流速越大的地方，压强越小，所以当从水平管口向里吹气时，竖直管上方开口处空气比周围空气流动快、压强小，外界大气压把杯中的水压入竖直管并从上方管口喷出.29. (1）如答图－1所示(2分） (2）如答图－2所示(2分）第29题答图－1 第29题答图－2 【解析】(1）吊扇在竖直方向上处于“静止”状态，故在竖直方向上受平衡力，所以画吊扇的重力方向时要沿绳子方向竖直向下，这样才能和绳子的拉力相互平衡，而作用点大约画到吊扇的中心位置即可.(2）由要求“闭合开关后，向左移动滑动变阻器的滑片，通电螺线管的磁性增强”可知，当滑片向左移动时，电路中的电流增大，由欧姆定律可知滑动变阻器连入电路的电阻减小，所以滑动变阻器的下边的接线柱必须接在它的左侧，根据安培定则可以判断螺线管上端为N 极.30. (每空1分，共4分）(1）虚 (2）无规则运动 (3）振动 (4）感应电流31. (每图2分，每空1分，共8分）(1）＝ (2）如答图所示(正负接线柱接对1分，量程接对1分，共2分） (3）灯泡L 处发生断路(或电阻R 处发生短路） 3.5 (4）62.5 变小 (5）灯丝的电阻随温度升高而增大(其他答案合理均可得分）第31题答图【解析】(1）由电路图可知电阻R 和灯泡L 串联，可得通过它们的电流相等，即I R ＝I L ；根据欧姆定律可得：I R ＝U R R ，I L ＝U L R L ；即得U R R ＝U L R L.(2）连接实物电路时一定要注意判断好电压表的量程，根据后面测得电压表的示数为3.5 V 可以判断电压表 的量程应采用0～15 V 量程.(3） 电压表 无示数，电压表 示数较大，说明电阻R 所分电压为零，可得电阻R 短路或灯泡L 断路.(4）由U R R ＝U L R L 得：R L ＝U L R U R ＝2 V ×125 Ω4 V＝62.5 Ω，若将定值电阻换成200 Ω以后，定值电阻因为阻值增大，所分电压要增大，故灯泡L 所分电压要减小，故电压表 的示数变小.(5）灯丝发光时，其灯丝的温度高于2 000 ℃，其发光时电阻比不发光时电阻大很多就是因为发光时的温度比不发光时的温度高.32. (1）下沉时间(2分） (2）物体的质量越大(2分） (3）1、4、7(或2、5、8或3、6、9）(1分） (4）小瓶表面是否粘油(其他答案只要合理均可得分）(1分） (5）c(1分）【解析】(1）物体运动的快慢由运动路程和运动时间共同决定，当物体运动相同的路程时，用时较短的运动快.(2）实验1、2、3(或4、5、6）三次实验物体所用液体种类相同，下沉路程相同，物体的质量越大，下沉的时间越短，即运动越快.(3）要想探究物体下沉快慢与液体种类的关系，应该保持物体的质量相同，故应该选择1、4、7(或2、5、8或3、6、9）三次实验.(4）由实验7、8、9可以分析出这三组实验每组实验采用了相同质量的小瓶，但是小瓶在下沉过程中有粘油和不粘油两种情况，横向比较可知在质量、下沉液体相同的情况下，粘油的比不粘油的下沉慢，所以可以归纳出物体在食用油中下沉的快慢与物体表面是否粘油有关.(5）通过表格中数据与图像中的对应关系可得出曲线c 反应物体在食用油中下沉时间与质量的关系.33. 解：(1）该装置的重力为G ＝mg ＝0.21 kg ×10 N/kg ＝2.1 N(1分）由二力平衡条件可知F 浮1＝G ＝2.1 N(1分）(2） 该装置排开水的体积为V 排＝Sh ＝3×10－3 m 2×0.11 m ＝3.3×10－4 m 3所受的浮力为F 浮2＝ρ水gV 排＝1.0×103 kg/m 3×10 N/kg ×3.3×10－4 m 3＝3.3 N(2分）由二力平衡条件可知G 总＝F 浮2＝3.3 N物块A 的重力为G A ＝G 总－G ＝3.3 N －2.1 N ＝1.2 N(1分）物块A 的质量为m A ＝G A g ＝1.2 N 10 N/kg＝0.12 kg ＝120 g 与水面所对应位置处的刻度线应标为120 g(1分）(3）物块A 的密度为ρA ＝m A V ＝0.12 kg 1.5×10－5 m 3＝8×103 kg/m 3(2分） 34. (1）500(1分） 【解析】因为R 1和R 2的电阻相同，它们同时工作时又并联在电路中，故它们两端的电压也相同，由P ＝U 2R可得它们消耗的功率相同，所以单独工作时消耗的功率为：P 1＝P 总2＝1 000 W 2＝500 W. 解：(2）由P ＝UI 得，通过R 1的电流为I 1＝P 1U ＝500 W 220 V≈2.3 A(2分） (3）①电饼铛消耗的电能为W ＝225 r 3 000 r/（kW·h ）＝0.075 kW·h(1分） 电饼铛的实际功率为P 实＝W t ＝0.075 kW·h 560 h ＝0.9 kW ＝900 W(2分） ②电饼铛的实际功率小于其额定功率(或电饼铛两端的实际电压小于其额定电压）(2分） 【解析】一般把电饼铛等用电器的电阻看成是定值，由P ＝U 2R可得用电器实际功率比额定功率小的原因是实际电压小于额定电压.。

2017年陕西省初中毕业学业考试(副题)物理试卷(本卷满分：70分考试时间：与化学共用120分钟)第Ⅰ卷(选择题共16分)一、选择题(共8小题，每小题2分，计16分．每小题只有一个选项是符合题意的)1．鸣笛声呐抓拍设备的声学探头能精准定位汽车鸣笛声、自动忽略其他声音，同时联动摄像头识别并抓拍车牌号．下列说法正确的是( )A．汽车鸣笛声是由物体振动产生的B．声学探头能识别出鸣笛声是因为鸣笛声与其他声音的音调不同C．鸣笛声可以在真空中传播D．市区严禁鸣笛是从传播过程中减弱噪声2．小英在烧开水时，发现电热水壶的壶嘴上方冒“白气”，旁边的镜子变模糊．下列说法正确的是( )第2题图A．烧水时，壶嘴上方冒“白气”是汽化现象B．镜子变模糊是由于水蒸气遇冷液化所致C．水沸腾时，持续吸热温度不断升高D．水的沸点与气压无关3.有一种新型智能电子猫眼，按动门铃可以启动微型摄像机摄像，其红外线夜视灯支持夜间摄像，并可以通过无线WiFi自动将所拍摄的视频、音频传至手机控制端．下列说法正确的是( )第3题图A．夜视灯发出的红外线遇到障碍物不会发生反射B．微型摄像机所成的像是倒立、缩小的实像C．微型摄像机的镜头是凹透镜D．无线WiFi信号是一种超声波4．骑行自行车是一种便捷、健康、环保的出行方式．下列说法正确的是( )A．自行车的车轮直径约2 mB．骑行时自行车头相当于一个费力杠杆C．在水平路面匀速直线骑行时，自行车在水平方向受到非平衡力的作用D．刹车时用力捏闸是通过增大压力的方式来增大摩擦的5.小明摇动小型发电机模型的手柄时，小灯泡发光，如图所示．下列说法错误的是( )第5题图A．发电机是利用电磁感应的原理制成的B．发电机工作时将机械能转化为电能C．灯泡发光的亮度是由电流大小决定的D．发电机线圈中的电流方向是变化的6．关于家庭电路及安全用电下列说法正确的是( )A．家庭电路中电视机和照明灯是串联的B．发现家用电器着火应首先用水灭火C．对人体安全的电压为36 VD．家庭电路中电流过大的原因是发生短路或用电器总功率过大的是( )7．下列图像与描述的物理量间的关系不正确．．．8．如图所示电路，电源电压恒为3 V，只闭合开关S1，电流表A1的示数为0.1 A；再的是( )闭合开关S2，电流表A1的示数变化了0.2 A．下列说法错误．．第8题图A．S1、S2都闭合时，灯泡与定值电阻并联B．S1、S2都闭合时，灯泡两端的电压为3 VC．当S1闭合、S2由闭合到断开时，电流表A2的示数变大D．定值电阻的阻值为15 Ω注：9～15题为化学试题第Ⅱ卷(非选择题共54分)注：16～23题为化学试题五、填空与作图题(共6小题，计19分)24．(3分)如图所示，将两根用干燥餐巾纸摩擦过的同种塑料吸管相互靠近时，可观察到两根吸管相互________，是因为两根吸管带____________(选填“同种”或“异种”)电荷．用毛皮摩擦过的橡胶棒靠近其中一根吸管，发现它们相互排斥，可知该吸管带____________(选填“正”或“负”)电荷．第24题图25．(3分)“可燃冰”是一种热值很高的新能源．若1 g的“可燃冰”完全燃烧放出的热量为4.2×105 J，可使2 kg、20 ℃的水温度升高____________℃；若用这些热量加热等质量的沙石，沙石升高的温度____________(选填“大于”“小于”或“等于”)水升高的温度，是因为水的____________较大．[不计热量损失，c水＝4.2×103 J/(kg·℃)]26．(3分)给空饮料瓶灌入适量热水，稍后将热水倒掉，并迅速把气球口套在瓶口上，冷却一会儿后，气球被“吸”入瓶中，如图所示．这是因为空饮料瓶内气体受热时，温度升高、内能____________，一部分气体被挤出瓶外；当套有气球的饮料瓶遇冷后，瓶内气压____________，于是在____________的作用下，气球被压入瓶中．第26题图27．(3分)我国自主研制的C919大型客机首飞成功．机身的部分材料采用了第三代铝锂合金，比同等机型质量减轻了7%左右，是因为铝锂合金具有____________较小的性质；大飞机加速起飞时，机械能总量将__________(选填“变大”“变小”或“不变”)；若伴飞飞机与大飞机在同一空域以相同的速度同向飞行，则大飞机相对于伴飞飞机是____________的．28．(3分)如图所示是一款小型便携充电榨汁杯，正常工作电流为10 A，额定功率为37 W．给榨汁杯充电时电流为2 000 mA，电压为3.7 V，充电1 h，所储存的电能为____________J ，最多可供它正常工作____________min，当榨汁杯工作时，将电能主要转化为____________能．第28题图29．(4分)(1)如图甲所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．(2)如图乙所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法．第29题图六、实验与探究题(共3小题，计19分)30．(4分)按要求完成填空．第30题图(1)测量小石块密度时，天平的示数如图甲所示，则小石块的质量为____________g，再用量筒测得小石块体积为6 cm3，小石块的密度是____________kg/m3.(2)在探究压力的作用效果与哪些因素有关时，实验现象如图乙所示，由此得出，压力的作用效果与________________和________________有关．31．(8分)在探究电流与电阻的关系时，电源电压恒为3 V，四个定值电阻阻值分别为5 Ω、10 Ω、15 Ω、30 Ω，滑动变阻器上标有“20 Ω 2 A”的字样．第31题图(1)用笔画线代替导线将图甲所示实物电路连接完整．(2)闭合开关后发现电流表指针反向偏转，其原因是________________________________________________________________________．(3)正确连接后，闭合开关移动滑片，使电压表示数如图乙所示，读数为__________V；断开开关，用10 Ω的电阻替换5 Ω的电阻，闭合开关，电压表的示数将变____________，为使定值电阻两端电压保持不变，应将滑动变阻器的滑片向____________(选填“左”或“右”)移动；再用15 Ω的电阻进行第3次实验，实验数据如下表：实验序号 1 2 3电阻R/Ω 5 10 15电流I/A 0.3 0.15 0.1(4)分析数据可得：在导体两端电压一定时，_______________________________________________.(5)此实验中能否换用30 Ω的定值电阻继续进行实验？______________；理由是________________________________________________________________________．32．(7分)小华晚上在台灯下看书，发现越靠近台灯，书被照得越亮．于是，他和兴趣小组的同学想探究光照的亮度与什么因素有关．为此，他们提出了以下猜想：a．与光源的发光功率有关；b.与测试点到光源的距离有关；c.与光源的种类有关．第32题图(1)为了验证以上猜想，小华设计了如图所示装置．实验时，铅笔到白纸板的距离每次都应__________(选填“相同”或“不同”)，通过比较白纸板上影子的“深浅”程度来反映________________．(2)同学们认为小华设计的装置和方法只能进行粗略地探究，于是从实验室借来了测量光照亮度(单位：Lux)的仪器进行实验．点燃相同的蜡烛，蜡烛个数成倍增加表示光源的发光功率成倍增加．数据如下表：①分析三次实验序号____________的数据可以初步得出：在光源的种类、测试点到光源的距离等条件一定时，光照的亮度与光源的发光功率成正比．②分析实验序号3、4、5的数据还可以初步得出：在光源的种类、光源的发光功率等条件一定时，光照的亮度与测试点到光源距离的平方成____________．(3)为了探究猜想c，在保持光源的发光功率、测试点到光源的距离等条件一定时，应改变__________________进行实验．(4)同学们又对实际功率相同的白炽灯和LED灯的光照的亮度进行探究，实验数据如上表中序号6和7，分析可得，3 W的LED灯光照的亮度相当于__________W的白炽灯，表明LED灯的发光效率比相同功率的白炽灯要__________．七、综合题(共2小题，计16分)33．(8分)有一种水上救援艇如图所示，满载时的排水量为1.5 t，由额定功率为10 kW 的柴油发动机提供动力．若某次救援任务中该艇以5 m/s的速度匀速行驶，发动机以额定功率工作，共消耗柴油1.2 L. (g取10 N/kg)(1)当救援艇上的人数增加时，底部受到水的压强将________．(2)救援艇满载时所受到的浮力为多大？(3)在这次救援中救援艇发动机的动力是多大？(4)若发动机的效率为35%，救援中发动机所做的有用功是多少？(ρ柴油＝0.85×103 kg/m3，q柴油＝4.3×107 J/kg)第33题图34．(8分)如图甲为一款不锈钢电火锅，额定电压为220 V，电路简化图如图乙所示，有高、低温两挡，均由同一发热板提供热量．该电火锅高温挡功率为2 000 W，可实现快速加热；使用低温挡工作时，发热板的功率为720 W，用于保持锅内汤汁处于沸腾状态．第34题图(1)电火锅工作时是利用了电流的____________ 效应．(2)使用高温挡正常工作时，电路中的电流是多大？发热板的电阻是多大？(计算结果保留一位小数)(3)使用低温挡正常工作时，求电路消耗的总功率．。

2017年陕西省中考物理试卷一、选择题（共8小题，每小题2分，满分16分。

每小题只有一个选项是符合题意的）1．（2分）物理老师自制了“探究真空是否可以传声”的简易装置如图所示，实验时将正在发声的音乐卡芯固定在拔罐器内，用抽气枪逐步抽出罐内空气．关于该实验下列说法正确的是（）A．音乐卡芯发出的声音不是由振动产生的B．音乐卡芯发出的声音尖锐刺耳，说明其声音响度大C．抽气时听到的声音越来越小是由于音调变低的缘故D．由实验可推理出声音不能在真空中传播2．（2分）地铁极大方便了人们的出行，下列说法正确的是（）A．地铁列车运行时相对于站台是静止的B．若从地面入口到地下站台共100个步行台阶，则站台到地面的竖直高度约50m C．地铁列车启动时速度越来越快是因为受到非平衡力的作用D．地铁列车刹车后不能立即停止是因为受到惯性的作用3．（2分）有一款自行车，座椅后连接的微型投影仪可以将转弯、停止等提示信号投射到骑行者的后背上，因其独特的安全设计和GPS导航功能备受人们的青睐．关于这款自行车，下列说法正确的是（）A．骑行者后背上所成的像是虚像B．投影仪的镜头到骑行者后背的距离大于镜头焦距的二倍C．从骑行者背后不同方向都能看见所成的像是因为光发生了镜面反射D．GPS导航所用的电磁波不能在真空中传播4．（2分）关于粒子和宇宙的相关知识，下列说法正确的是（）A．电子的发现证明原子可以再分B．气体中的分子是运动的，固体中的分子是不运动的C．分子间只存在引力不存在斥力D．银河系、地球、质子、原子核、分子是按照尺度由大到小的顺序排列的5．（2分）关于图中所示的通电螺线管，下列说法正确的是（）A．通电螺线管的右端是S极B．只对调电源正负极，通电螺线管的磁场方向不发生改变C．通电螺线管的外部磁感线是从S极发出回到N极的D．当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强6．（2分）如图所示，某工地用滑轮组将重为5000N的货物匀速提升6m，所用时间为20s，在绳的末端所用拉力为2200N，下列说法错误的是（）A．M处滑轮的作用是改变力的方向B．提升货物过程中的有用功是3×104JC．拉力的功率为660WD．若只增加货物所受的重力，滑轮组的机械效率将增大7．（2分）“智能纤维”是一种新型材料，能对外界环境和内部状态的变化做出响应．其中，相变纤维能够通过吸热、放热来实现对温度的调节；凝胶纤维能够对温度做出反应；电子纤维能够导电以及消除静电；记忆纤维能够在特定环境下恢复原状．下列说法正确的是（）A．相变纤维制成的衣服可以调节体温是通过做功来实现的B．用凝胶纤维有可能制成显示体温的衣服C．电子纤维是一种绝缘体D．记忆纤维发生形变后无法恢复原状8．（2分）如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电压表与电流表示数的比值变小二、填空与作图题（共7小题，每空1分，每图2分，计19分）9．（3分）小丽将一瓶矿泉水放入冰箱冷冻室里，结冰后取出发现瓶子底部凸出，如图所示，这是因为冰的密度水的密度的缘故．水结冰属于（填物态变化名称）现象，在此过程中水的内能．10．（4分）小明参加校运动会百米赛跑，站在起跑线上静止时所受重力与是一对平衡力；鞋底上有许多花纹是为了摩擦；起跑时用力蹬地是利用了力的作用是；跑完全程用时13.5s，他的平均速度是m/s（结果保留一位小数）．11．（2分）2017年5月，我国在南海成功开采出了可燃冰．可燃冰是一种高效、清洁、储量巨大的新能源，可以像固体酒精一样被点燃，开采点位于水深1266m 海底下一定深度的海床中，海水对海底的压强是Pa，可燃冰属于取1.0×103kg/m3，g取10N/kg）（选填“可再生”或“不可再生”）能源．（ρ海水12．（3分）小亮自制了如图所示的装置，在有机玻璃管上绕着带有绝缘层的导线，线圈两端连接着小功率灯泡，管内放入条形磁铁，用橡皮塞堵住管口两端，当沿图中箭头方向来回摇动时，小灯泡就会发光．该装置发电的原理是，线圈中电流的方向是（选填“变化”或“不变”）的，在此过程中将能转化成电能．13．（3分）小明自制了一个简易实用的“救生圈”，用一个三通塑料管将3个大号空塑料瓶固定，如图所示．已知每个空塑料瓶的体积是2L，则此“救生圈”全部浸没在水中时所受浮力为N（忽略三通管和绳子的体积，g取10N/kg），扔到水中救人时，人和“救生圈”漂浮在水面上所受的总浮力（选填“大于”“等于”或“小于”）总重力．若在该“救生圈”上固定更多的空塑料瓶，使用时可（选填“增大”或“减小”）浮力．14．（2分）在探究杠杆平衡条件时，使轻质弯曲杠杆在如图所示的位置平衡，请画出阻力F2和阻力臂L2．15．（2分）某教室天花板上有多组“220V 15W”的节能灯，均符合安全用电要求，且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图中的灯泡和开关连入电路．三、实验与探究题（共3小题，每空1分，连接电路1分，计19分）16．（4分）请按要求完成填空．（1）如图1所示，量筒中液体的体积为mL．（2）如图2所示，弹簧测力计的示数为N．（3）如图3所示，液体温度计是利用测温液体的性质制成．（4）如图4所示，在利用该装置探究光的反射规律的过程中，多次改变入射角可以探究大小的关系．17．（8分）小华观察家中手电筒，发现里面只有一个LED灯，其额定电压为1.5V．他想测出该LED灯的额定功率．（1）请在图1中用笔画线代替导线完成实物电路的连接．（2）连接电路时，开关应处于（选填“断开”或“闭合”）状态，滑动变阻器的滑片应处于最（选填“左”或“右”）端．（3）连好电路后闭合开关，发现LED灯不发光，电流表示数几乎为0，电压表示数约为3V，则该电路的故障可能是LED灯（选填“短路”或“断路”）．（4）排除故障后，经过多次测量得到实验数据如表：实验序号电压U/V 电流I/A电功率P/W1 1.00.300.302 1.20.420.503 1.5第3次实验时，电流表示数如图2所示，读数为A，则该LED灯的额定功率为W，当灯两端的实际电压小于额定电压时，实际功率额定功率．（5）进一步分析发现，当LED灯两端的电压增大时，其电阻将．18．（7分）小柯在课外活动时，偶然将两个弹性球叠放在一起同时自由下落，发现上面小球反弹的高度大于下落的高度．于是，他想探究同一个上面小球反弹的高度与哪些因素有关，为此，他提出了三个猜想：①与两个弹性球下落的高度有关；②与下面弹性球的质量有关；③与下面弹性球的材料有关．为了验证猜想：小柯选取了质量为10g的A球作为上面的反弹小球，用体积相同的B、C、D三个球分别作为下面的弹性球，如图所示，B、C两球质量相同但材料不同，C、D两球材料相同但质量不同，小柯在同一水平地面上做了多次实验，实验数据如表：实验序号下面弹性球质量/kg下落高度/m A球反弹高度/m 1B0.50.9 1.62 1.1 1.93 1.3 2.14C0.50.9 1.75 1.1 2.06 1.3 2.57D0.80.9 2.28 1.1 2.39 1.3 2.8（1）小柯实验选取的测量工具有电子秤和．（2）A球下落过程中，将重力势能转化为它的能．（3）比较三次实验序号，可以初步得出的结论是：在下面弹性球的质量、材料等条件一定时，下落高度越高，上面弹性球反弹的高度越高．（4）比较实验序号4、7（或5、8或6、9），可以初步得出的结论是：在下面弹性球的材料、下落高度等条件一定时，，上面弹性球反弹的高度越高．（5）为了探究猜想③，除了选取A球作为上面的反弹小球外，还应在B、C、D 三个弹性球中选择两球进行实验．（6）实验表明，每次所测A球反弹的高度总比下落高度要高，是因为在两球碰撞时下面弹性球对上面A球做功，使A球机械能总量（选填“增大”“减小”或“不变”），这一现象（选填“违背”或“不会违背”）能量守恒定律．四、综合题（共2小题，满分16分）19．（7分）如图1所示为某型号室内电加热器，有高温和低温两个挡位，额定电压为220V，高温挡和低温挡功率分别为2200W和1000W，简化电路如图2所示．（1）使用电加热器时，要插入三孔插座，是为了将金属外壳与相连，当开关S1闭合、S2断开时，电加热器处于温挡．（2）请计算电阻丝R1的阻值和通过电阻丝R2的电流．（结果保留一位小数）（3）在额定电压下，使用高温挡工作3小时，电加热器产生的热量是多少焦耳？20．（9分）某款油电混合动力小汽车，具有省油、能量利用率高等特点，其相关信息如表．在某次水平道路测试中，该车以中速匀速行驶170km，共消耗汽油10L．测试过程中，内燃机既向车轮提供能量，又向蓄电池充电，同时蓄电池又将部分能量通过电动机向车轮输送，此时，内燃机和电动机共同驱动车辆前进．之后，工作人员又进行了制动测试，描绘出了制动距离（从刹车开始到车停止的距离）与制动时的速度关系图象，如图所示．驱动模式纯电动启动、低速油电混动中速纯燃油高速汽车质量1200kg车轮与地面总接触面积0.096m2（1）由图象可知，车速越，制动距离越长．（2）该车空载静止时，对水平地面的压强是多少？（g取10N/kg）（3）在水平道路中速匀速行驶测试中，若平均阻力为1000N，牵引力做的功是多少？（4）在水平道路中速匀速行驶测试中，若该车内燃机的效率为53%，此过程最取0.7×终使蓄电池增加了多少能量？（忽略蓄电池和电动机的热损失，ρ汽油103kg/m3，q汽油=4.6×107J/kg）2017年陕西省中考物理试卷参考答案与试题解析一、选择题（共8小题，每小题2分，满分16分。

2017年陕西省初中毕业学业考试(副题)物理试卷(本卷满分：70分考试时间：与化学共用120分钟)第Ⅰ卷(选择题共16分)一、选择题(共8小题，每小题2分，计16分．每小题只有一个选项是符合题意的)1．鸣笛声呐抓拍设备的声学探头能精准定位汽车鸣笛声、自动忽略其他声音，同时联动摄像头识别并抓拍车牌号．下列说法正确的是()A．汽车鸣笛声是由物体振动产生的B．声学探头能识别出鸣笛声是因为鸣笛声与其他声音的音调不同C．鸣笛声可以在真空中传播D．市区严禁鸣笛是从传播过程中减弱噪声2．小英在烧开水时，发现电热水壶的壶嘴上方冒“白气”，旁边的镜子变模糊．下列说法正确的是()第2题图A．烧水时，壶嘴上方冒“白气”是汽化现象B．镜子变模糊是由于水蒸气遇冷液化所致C．水沸腾时，持续吸热温度不断升高D．水的沸点与气压无关3.有一种新型智能电子猫眼，按动门铃可以启动微型摄像机摄像，其红外线夜视灯支持夜间摄像，并可以通过无线WiFi自动将所拍摄的视频、音频传至手机控制端．下列说法正确的是()第3题图A．夜视灯发出的红外线遇到障碍物不会发生反射B．微型摄像机所成的像是倒立、缩小的实像C．微型摄像机的镜头是凹透镜D．无线WiFi信号是一种超声波4．骑行自行车是一种便捷、健康、环保的出行方式．下列说法正确的是()A．自行车的车轮直径约2 mB．骑行时自行车头相当于一个费力杠杆C．在水平路面匀速直线骑行时，自行车在水平方向受到非平衡力的作用D．刹车时用力捏闸是通过增大压力的方式来增大摩擦的5.小明摇动小型发电机模型的手柄时，小灯泡发光，如图所示．下列说法错误的是()第5题图A．发电机是利用电磁感应的原理制成的B．发电机工作时将机械能转化为电能C．灯泡发光的亮度是由电流大小决定的D．发电机线圈中的电流方向是变化的6．关于家庭电路及安全用电下列说法正确的是( )A．家庭电路中电视机和照明灯是串联的B．发现家用电器着火应首先用水灭火C．对人体安全的电压为36 VD．家庭电路中电流过大的原因是发生短路或用电器总功率过大7．下列图像与描述的物理量间的关系不正确．．．的是( )8．如图所示电路，电源电压恒为3 V，只闭合开关S1，电流表A1的示数为0.1 A；再闭合开关S2，电流表A1的示数变化了0.2 A．下列说法错误．．的是( )第8题图A．S1、S2都闭合时，灯泡与定值电阻并联B．S1、S2都闭合时，灯泡两端的电压为3 VC．当S1闭合、S2由闭合到断开时，电流表A2的示数变大D．定值电阻的阻值为15 Ω注：9～15题为化学试题第Ⅱ卷(非选择题共54分)注：16～23题为化学试题五、填空与作图题(共6小题，计19分)24．(3分)如图所示，将两根用干燥餐巾纸摩擦过的同种塑料吸管相互靠近时，可观察到两根吸管相互________，是因为两根吸管带____________(选填“同种”或“异种”)电荷．用毛皮摩擦过的橡胶棒靠近其中一根吸管，发现它们相互排斥，可知该吸管带____________(选填“正”或“负”)电荷．第24题图25．(3分)“可燃冰”是一种热值很高的新能源．若1 g的“可燃冰”完全燃烧放出的热量为4.2×105 J，可使2 kg、20 ℃的水温度升高____________℃；若用这些热量加热等质量的沙石，沙石升高的温度____________(选填“大于”“小于”或“等于”)水升高的温度，是因为水的____________较大．[不计热量损失，c水＝4.2×103 J/(kg·℃)]26．(3分)给空饮料瓶灌入适量热水，稍后将热水倒掉，并迅速把气球口套在瓶口上，冷却一会儿后，气球被“吸”入瓶中，如图所示．这是因为空饮料瓶内气体受热时，温度升高、内能____________，一部分气体被挤出瓶外；当套有气球的饮料瓶遇冷后，瓶内气压____________，于是在____________的作用下，气球被压入瓶中．第26题图27．(3分)我国自主研制的C919大型客机首飞成功．机身的部分材料采用了第三代铝锂合金，比同等机型质量减轻了7%左右，是因为铝锂合金具有____________较小的性质；大飞机加速起飞时，机械能总量将__________(选填“变大”“变小”或“不变”)；若伴飞飞机与大飞机在同一空域以相同的速度同向飞行，则大飞机相对于伴飞飞机是____________的．28．(3分)如图所示是一款小型便携充电榨汁杯，正常工作电流为10 A，额定功率为37 W．给榨汁杯充电时电流为 2 000 mA，电压为 3.7 V，充电 1 h，所储存的电能为____________J ，最多可供它正常工作____________min，当榨汁杯工作时，将电能主要转化为____________能．第28题图29．(4分)(1)如图甲所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．(2)如图乙所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法．第29题图六、实验与探究题(共3小题，计19分)30．(4分)按要求完成填空．第30题图(1)测量小石块密度时，天平的示数如图甲所示，则小石块的质量为____________g，再用量筒测得小石块体积为6 cm3，小石块的密度是____________kg/m3.(2)在探究压力的作用效果与哪些因素有关时，实验现象如图乙所示，由此得出，压力的作用效果与________________和________________有关．31．(8分)在探究电流与电阻的关系时，电源电压恒为3 V，四个定值电阻阻值分别为5 Ω、10 Ω、15 Ω、30 Ω，滑动变阻器上标有“20 Ω 2 A”的字样．第31题图(1)用笔画线代替导线将图甲所示实物电路连接完整．(2)闭合开关后发现电流表指针反向偏转，其原因是________________________________________________________________________．(3)正确连接后，闭合开关移动滑片，使电压表示数如图乙所示，读数为__________V；断开开关，用10 Ω的电阻替换5 Ω的电阻，闭合开关，电压表的示数将变____________，为使定值电阻两端电压保持不变，应将滑动变阻器的滑片向____________(选填“左”或“右”)移动；再用15 Ω的电阻进行第3次实验，实验数据如下表：(4)分析数据可得：在导体两端电压一定时，_______________________________________________.(5)此实验中能否换用30 Ω的定值电阻继续进行实验？______________；理由是________________________________________________________________________．32．(7分)小华晚上在台灯下看书，发现越靠近台灯，书被照得越亮．于是，他和兴趣小组的同学想探究光照的亮度与什么因素有关．为此，他们提出了以下猜想：a．与光源的发光功率有关；b.与测试点到光源的距离有关；c.与光源的种类有关．第32题图(1)为了验证以上猜想，小华设计了如图所示装置．实验时，铅笔到白纸板的距离每次都应__________(选填“相同”或“不同”)，通过比较白纸板上影子的“深浅”程度来反映________________．(2)同学们认为小华设计的装置和方法只能进行粗略地探究，于是从实验室借来了测量光照亮度(单位：Lux)的仪器进行实验．点燃相同的蜡烛，蜡烛个数成倍增加表示光源的发光功率成倍增加．数据如下表：①分析三次实验序号____________的数据可以初步得出：在光源的种类、测试点到光源的距离等条件一定时，光照的亮度与光源的发光功率成正比．②分析实验序号3、4、5的数据还可以初步得出：在光源的种类、光源的发光功率等条件一定时，光照的亮度与测试点到光源距离的平方成____________．(3)为了探究猜想c，在保持光源的发光功率、测试点到光源的距离等条件一定时，应改变__________________进行实验．(4)同学们又对实际功率相同的白炽灯和LED灯的光照的亮度进行探究，实验数据如上表中序号6和7，分析可得，3 W的LED灯光照的亮度相当于__________W的白炽灯，表明LED灯的发光效率比相同功率的白炽灯要__________．七、综合题(共2小题，计16分)33．(8分)有一种水上救援艇如图所示，满载时的排水量为1.5 t，由额定功率为10 kW 的柴油发动机提供动力．若某次救援任务中该艇以5 m/s的速度匀速行驶，发动机以额定功率工作，共消耗柴油1.2 L. (g取10 N/kg)(1)当救援艇上的人数增加时，底部受到水的压强将________．(2)救援艇满载时所受到的浮力为多大？(3)在这次救援中救援艇发动机的动力是多大？(4)若发动机的效率为35%，救援中发动机所做的有用功是多少？(ρ柴油＝0.85×103 kg/m3，q柴油＝4.3×107 J/kg)第33题图34．(8分)如图甲为一款不锈钢电火锅，额定电压为220 V，电路简化图如图乙所示，有高、低温两挡，均由同一发热板提供热量．该电火锅高温挡功率为2 000 W，可实现快速加热；使用低温挡工作时，发热板的功率为720 W，用于保持锅内汤汁处于沸腾状态．第34题图(1)电火锅工作时是利用了电流的____________ 效应．(2)使用高温挡正常工作时，电路中的电流是多大？发热板的电阻是多大？(计算结果保留一位小数)(3)使用低温挡正常工作时，求电路消耗的总功率．2016年陕西省初中毕业学业考试(副题)物理试卷(本卷满分：70分考试时间：与化学共用120分钟)第Ⅰ卷(选择题共16分)一、选择题(共18小题，每小题2分，计16分．每小题只有一个选项是符合题意的)1．二胡是我国民族弦乐器之一，它的音色优美柔和．关于二胡下列说法正确的是() A．二胡发出的声音是琴弦振动产生的B．按压琴弦的不同位置是为了改变二胡发出声音的响度C．共鸣箱可以提高二胡发出声音的音调D．粗细不同的两根琴弦发出声音的响度一定不同2．下列估测符合实际的是()A．一支普通粉笔的质量约为50 gB．我国居民身份证的规格约为8.5 cm×5.3 cmC．白炽灯正常发光时灯丝温度约为500 ℃D．中学生正常步行100 m所用时间约为5 min3．许多自然现象都伴随着物态变化过程，如：①积雪消融、②滴水成冰、③云消雾散、④霜打枝头等．其中放出热量的有()A．①②B．①③C．②④D．③④4．关于粒子和宇宙，下列说法正确的是()A．固体很难被压缩，是由于分子间存在斥力B．物体不带电，是因为物体内部没有电荷C．地球、太阳、月球是按由大到小的顺序排列的D．银河系里有一千多亿颗恒星，它们是静止不动的5．下列做法中符合安全用电要求的是()6．中国科学家发现了一种新材料，它像气球一样轻；强度比同质量的钢材大207倍，能承受极大的冲击力；导电导热性能好；还能在被挤压到原体积的5%后恢复到原来的形态．这种材料可作为缓冲垫用于防弹衣的内部和坦克的表面，做缓冲垫时，没有用到该材料的物理属性的是()A．密度小B．强度大C．导电性能好D．弹性好7．关于能源和信息，下列说法中不正确．．．的是()A．化石能源的大量使用会造成环境污染和生态破坏B．手机只能接收电磁波，不能发射电磁波C．核能是不可再生能源D．光纤通信通过电磁波传递信息8．如图是一款便携式飞盘发电机，使用时将中间的涡轮取出，用导线将它连接到机身的蓄电池上，再把涡轮放到流动的水里，飞盘发电机就可以发电并将能量储存在蓄电池中．下列图示实验反映飞盘发电机工作原理的是()第8题图注：9～15题为化学试题第Ⅱ卷(非选择题共54分)注：16～23题为化学试题五、填空与作图题(共6小题，计19分)24．(2分)细线悬挂着的气球靠近水流会被“吸引”，这是因为气球与水流之间的空气流速大，压强____________，周围的空气将气球压向水流；气球在干燥的头发上摩擦，头发会“粘”在气球上，这是因为异种电荷相互____________．25．(3分)将一个质量为5 kg的西瓜放在盛满水的桶中，西瓜漂浮，此时溢出水的质量为____________kg.若让它恰好浸没在水中，共溢出水5.4 kg，则西瓜的体积是__________m3，西瓜的密度是____________kg/m3.26．(4分)2015年我国成功进行了高超音速飞行器(如图所示)飞行实验．实验时飞行器的速度为10倍声速(声速为340 m/s), 它5 s能飞行____________m．飞行器的尾部加装了冲压发动机，当飞行器前进时，空气进入发动机后被压缩，空气的内能____________，燃料与压缩空气混合燃烧，生成的高温高压燃气快速向后喷出，同时燃气推动飞行器快速向前运动，这是由于物体间力的作用是____________，又由于推力的大小、方向可以调节，飞行器运动的快慢和____________可以不断变化．27．(2分)把一台“220 V60 W”的风扇接到如图所示能显示电压的插座上，此时风扇的实际功率________ 60 W(选填“大于”、“小于”或“等于”)，它工作时将电能主要转化为________能．28．(4分)如图甲是一种能自动测定油箱内油量的装置原理图．电源电压恒为24 V，定值电阻R0＝10 Ω，A为油量表(由电流表改装而成)，R x为压敏电阻，其阻值与所受压力的对应关系如图乙所示．当油箱中油量逐渐减少时，R x上受到的压强逐渐____________，R x 的阻值逐渐____________．若当油箱中装满油时，电路中的电流是0.6 A，则此时R x上受到的压力是____________N．当油箱中油量为零时，电路中的电流是____________A.第28题图29．(4分)(1)如图甲所示，在O点处画出物体沿斜面下滑时受到的摩擦力f的示意图．(2)如图乙是“测量小灯泡电功率”的实物电路，小灯泡的额定电压是3.8 V，请用笔画线代替导线完成电路连接．第29题图六、实验与探究题(共3小题，计19分)30. (4分)请按要求填空．(1)如图－1，天平左盘物体的质量是____________g.(2)如图－2，小球从斜面滚下，若水平面光滑，小球会做________________________．(3)如图－3，向外抽气时，瓶内的水沸腾了，这表明水的沸点与水面上方气压的关系是____________________________________________．(4)如图－4，将两个在密闭塑料盒中的电阻串联在电路中，该实验研究的是电流通过导体产生的热量与____________的关系．31. (8分)小林用一个较厚的玻璃板探究“平面镜成像特点”．(1)选用玻璃板替代平面镜的好处是便于确定__________________．为了比较像与物到镜面的距离，实验中还需要的测量工具是____________．第31题图(2)如图甲点燃一根蜡烛放在玻璃板的左侧，人眼在玻璃板的____________侧(选填“左”或“右”)正对玻璃板观察蜡烛的像，将另一根与之相同的蜡烛____________(选填“点燃”或“不点燃”)放在玻璃板的另一侧，移动该蜡烛，观察到与左侧蜡烛的像能完全重合，这表明像与物的大小____________，在白纸上记录下蜡烛和像的位置．将一个光屏放在右侧蜡烛的位置，光屏上没有像，说明平面镜所成的像是____________像．他多次更换左侧蜡烛的位置，重复上述实验，得到了平面镜成像特点．(3)小林从侧方观察，发现玻璃板中能看见两个形状相同的蜡烛的像，根据平面镜成像原理可知，这是因为玻璃板的两个面对光都有____________作用而形成的．请你根据平面镜成像特点，在图乙中画出发光点S通过M面所成的像S′(保留作图痕迹)．32. (7分)某兴趣小组想探究“形状不同的物体，其表面的中间位置承受冲击力的能力是否相同”．他们找来一些相同材质做成的直径和厚度相同、表面为平面、凸面、凹面的物体，让其表面作为受力面，用一个底部固定有金属杆、内装沙子的易拉罐作为下落的重物，实验装置如图所示．(1)为了让重物下落时金属杆击中受力面的中间位置，他们利用重力的方向是____________的原理自制了一个重锤线．(2)实验时保持下落物体的重、下落物体与受力面之间的____________不变，让重物沿重锤线方向依次下落，使金属杆击中不同形状受力面的中间；多次改变下落物体的重，重复上述实验．将实验数据和现象记录在表一中．分析表一发现：①当下落物体与受力面间的距离一定时，下落物体越____________，冲击力越大；②____________面的中间位置承受外力的能力相对较强．(3)那么凸面物体的侧面承受冲击力的能力又如何呢？他们保持重物与击中位置的距离不变，让重物依次下落，使金属杆击中凸面的不同位置；改变物重，重复上述实验．将实验数据和现象记录在表二中．分析表一和表二发现，凸面物体的侧面比中间承受竖直下落物体冲击力的能力更________；这也表明力的作用效果与力的____________有关．请你举出一个利用凸面物体能承受较大冲击力的实例________________________________________________________________________．七、综合题(共2小题，计16分)33．(8分)如图甲是一款电烧烤箱，其电路原理如图乙所示．电热管R1在烤箱底部，R2、R3在烤箱顶部，且R2＝R3，S1、S2分别为控制时间和挡位的开关，该烧烤箱说明书如下．第33题图请解答下列问题．(1)烤箱正常工作时电路总电阻是多大？(2)铁板烧正常工作时，30 min消耗的电能是多少？通过R3的电流是多大？(3)烧烤箱电源插头的E插脚必须接烧烤箱的____________；由说明书上的信息可得出保温挡的额定功率为____________W.34．(8分)如图所示，质量为72 kg的人用滑轮组提升重物，把质量为30 kg的物体匀速提升了2 m，用时12 s，拉力为120 N，他与地面接触的总面积为0.04 m2，请解答下列问题．(不计绳重和轮与轴之间的摩擦，g取10 N/kg)(1)当物体匀速上升时，人对地面的压力____________(选填“大于”、“小于”或“等于”)人的重力，此时人对地面的压强是多大？(2)求匀速提升该重物时滑轮组的机械效率．(3)若用此滑轮组在相同时间内，把质量为45 kg的物体匀速提高相同高度，拉力的功率是多大？2015年陕西省初中毕业学业考试(副题)物理试卷(本卷满分：70分考试时间：与化学共用120分钟)第Ⅰ卷(选择题共16分)一、选择题(共8小题，每小题2分，计16分．每小题只有一个选项是符合题意的)1. 下列关于声现象的分析正确的是()A. 我们可以通过音色判断出熟悉歌手的声音B. 发声体的振动越快，响度越大C. 声波只能传递信息但不能传递能量D. 潜在水里的人能听到岸上的说话声是由于固体可以传声2. 对下列现象解释正确的是()A. 吃冰棒时，有时舌头会粘到冰棒上是由于舌头上的水凝华造成的B. 炒菜时把没有沥干的菜放入油锅，热油四溅是由于水发生剧烈的汽化造成的C. 寒冷的冬天，冰冻的衣服晾在户外也能变干是由于冰熔化造成的D. 从冰箱里取出的矿泉水瓶，过一会儿表面变湿是由于空气液化造成的3. 如图所示是一种新型材料——海绵金属．它是往熔融的金属里加进起泡剂，金属中产生大量气泡，再将金属强制冷却、快速凝固，气泡被“冻结”在固体的金属里，这样就使海绵金属具有了多孔的独特结构．下列关于海绵金属的说法不正确．．．的是()第3题图A. 由于海绵金属里有大量气泡，可作为保温材料B. 海绵金属的导电性能比同成分金属的导电性能弱C. 由于海绵金属多孔，可作为消音设备的材料D. 海绵金属的密度比同成分金属的密度大4. 随着人们健康意识的提高，全民健身已渐成趋势．下列关于健身活动的说法正确的是()A. 骑自行车匀速上坡时，人和车的动能转化为重力势能B. 把20 kg的杠铃从地面举过头顶，此过程人对杠铃所做的功约为20 JC. 游泳时，手臂向后划水，人向前运动，说明力的作用是相互的D. 打出去的羽毛球到达最高点时受到的是一对平衡力5. 有一款油电混合动力汽车．关于此车说法不正确．．．的是()A. 该车最高设计速度为270 km/h，即75 m/sB. 在高速行驶时，该车对水平地面的压力变大C. 用汽油驱动时，油箱内剩余汽油的热值保持不变D. 用电力驱动时，具有高效节能环保的优点6. 如图所示为最新设计生产的一款可视钓鱼装备，组件包括水下摄像头、显示器、鱼竿、鱼轮、高强度钓鱼线和电源盒等．钓鱼时主要是通过水下摄像头的实时摄像，从而使钓手可以在显示器上清楚地看到水下鱼群的活动情况，提高钓鱼成果．下列关于可视钓鱼竿说法正确的是()A. 摄像头的镜头相当于一个凹透镜B. 鱼通过摄像头成正立缩小的实像C. 钓鱼时鱼竿变弯，说明力可以使物体发生形变D. 钓起鱼时，鱼竿相当于一个省力杠杆第6题图7. 下列关于安全用电的说法正确的是()A. 家庭电路中，用电器的金属外壳可以不用接地线B. 使用测电笔时，手指应该接触笔尾金属体C. 用湿抹布可以擦拭正在发光的电灯D. 在一个插线板上可以同时接入多个大功率用电器8.如图所示电路，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片向右移动时()第8题图A. 电压表的示数变小B. 电流表A1的示数变大C. 小灯泡L变亮D. 电压表示数与电流表A2示数的比值变大注：9～15题为化学试题第Ⅱ卷(非选择题共54分)注：16～23题为化学试题五、填空与作图题(共6小题，计19分)24. (2分)小丽自制了一个检验物体是否带电的仪器——验电器．她将带电的橡胶棒与不带电的验电器的金属球接触，铝箔片张开，这是因为两片铝箔带上了________(选填“同种”或“异种”)电荷而相互________(选填“吸引”或“排斥”)．第24题图25.(3分)如图所示，迅速击打硬纸板，硬纸板飞出，鸡蛋落入杯中．对此现象合理的解释是：硬纸板原来相对于桌面是________的，由于受到________的作用运动状态发生改变．鸡蛋由于________要保持原来的静止状态，未随硬纸板飞出，在重力的作用下落入杯中．第25题图26. (3分)小明将质量为0.3 kg的物理课本平放在手掌上，手掌与课本的接触面积为30 cm2，静止时课本对手掌的压力为________ N，压强为________ Pa；若他将课本平放在水平桌面中央，则课本对桌面的压强______(选填“大于”、“等于”或“小于”)课本对手掌的压强．(g取10 N/kg)27. (4分)小明用自制的模型连接了一个电路，如图甲所示．闭合开关后，线圈在磁场中持续转动，由此判断这是一个________机模型，要改变线圈转动的方向可以通过改变____________方向来实现；小明又用模型中的线圈连接了如图乙所示的闭合回路，并在线圈中放了一个磁体．他将线圈沿着竖直方向上下运动时，灵敏电流计的指针发生偏转，这种现象叫____________，在此过程中，________能转化为电能．甲 乙第27题图28. (3分)电熨斗是利用电流的__________工作的．把一个电熨斗接入家庭电路使其正常工作，其电热丝的电阻为50 Ω，则该电熨斗在2 min 内产生的热量为______________J ．电熨斗工作时热得发烫而导线却几乎不热，是因为电热丝的阻值__________于连接导线的阻值．29. (4分)(1)如图甲所示，请根据平面镜成像特点作出物体AB 在平面镜中所成的像．(保留作图痕迹)(2)如图乙所示，请标出小磁针的N 极并在虚线上标出磁感线的方向．甲 乙第29题图六、实验与探究题(共3小题，计19分)30. (4分)(1)如图甲所示，用弹簧测力计水平拉动木块在水平面上做匀速直线运动，此时木块受到的滑动摩擦力为________N ；在上述实验的基础上，再在木块上放一钩码，则可用来探究滑动摩擦力的大小与__________________________的关系．甲 乙第30题图(2)如图乙所示，在探究“杠杆的平衡条件”时，应先调节杠杆两端的____________，使杠杆在水平位置平衡．多次实验后，可得杠杆的平衡条件为________________________．31. (8分)在探究“通过导体的电流与导体两端电压的关系”时，小军设计了如图甲所示的电路．其中R 0为定值电阻，电源电压保持不变．(1)请根据图甲，用笔画线代替导线，将图乙所示的实物电路连接完整．并使滑动变阻器的滑片P 向右端移动时，电路中电流表示数变大．甲 乙 丙第31题图(2)正确连接电路后，闭合开关S ，小军调节滑动变阻器的滑片P 到不同位置，观察并记录了每次加在R 0两端的电压值和通过它的电流值，并绘制了如图丙所示图像，由图像可知R 0＝________Ω.分析图像可以得出的结论是__________________________________________________________________．第31题图丁(3)小强同学用额定电压为2.5 V 的小灯泡也做了如上实验．下表为他收集的部分实验数据．①图丁是小灯泡正常发光时电流表指针所在位置，请将上表所缺数据补充完整．②分析实验数据发现，通过小灯泡的电流与其两端的电压________(选填“成”或“不成”)正比．计算后小强发现小灯泡灯丝的电阻在变化，其原因是____________________________________________________，所以不应选用小灯泡来探究通过导体的电流与其两端电压的关系．32. (7分)炎热的夏天，小丽看着身边不同颜色着装的行人，她想不同颜色的衣料吸热能力是否相同呢？于是小丽与同学们选用了白炽灯、五支相同的温度计、五个相同的纸筒、秒表等器材进行探究．第32题图(1)如图所示为同学们设计的实验装置．他们将五个纸筒分别涂成不同的颜色并把温度计密封在各纸筒中，在桌面上将纸筒均匀摆放在所画圆的圆周上，白炽灯沿圆的中心轴线悬挂．这样做可使白炽灯提供给每个纸筒的________相同．小丽通过观察各纸筒中____________________的变化来判断不同颜色物体的吸热能力是否相同．(2)实验时，读取各温度计的初始温度后，点亮白炽灯，开始计时.3 min 后，他们将各纸筒在原位置转动180°，这样做的目的是为了使各纸筒________________________．(3)6 min 后，熄灭灯泡的同时，同学们迅速读取了每支温度计的示数，并将实验数据记。

2011年陕西省中考物理试卷（教师版）一、选择题（共7小题，毎小题2分，计16分．每小题只有一个选项是符合题意的）1．（2分）下列图片和文字对应正确的是（）A．坐落于西安世园会园区内的长安塔共13层，高99cmB．沙滩上的广告是由光的直线传播形成的C．改变琴弦振动部分的长度可以改变声音的响度D．正在上升的火箭相对于发射塔是静止的【微点】运动和静止的相对性；长度的估测；音调、响度与音色的区分；光直线传播的应用．【思路】塔高与楼高差不多，13层塔高会远远超过99cm（99cm＝0.99m）；光的直线传播才形成了影子；声音的特征有音调、响度和音色，改变了琴弦的长度，就改变了琴弦的振动快慢即改变了音调；利用参照物判断物体是运动还是静止，关键看物体相对于参照物是否改变了位置。

利用以上知识可选出答案。

【解析】解：A选项中，长安塔共13层，每层的高度大约有3m，所以塔高大约为39m；而题干中的99cm＝0.99m；不符合实际；故A错误；B选项中，沙滩上形成的影子，是由于光的直线传播形成的；故B正确；C选项中，改变琴弦的长度，是在改变琴声的音调，而不是响度，琴弦长度越短、音调越高；故C错误；D选项中，正在上升的火箭以发射塔为参照物，是运动的，因为它们之间的位置（距离）在不断发生变化；故D错误；故选：B。

【点拨】本题考查了对生活中常见物体高度的估测以及声音的特征、影子的形成、参照物问题，严格抓住物理量的概念特征，结合所学物理知识进行判断；就可选出答案。

2．（2分）双燃料汽车以天然气或汽油作为燃料。

以下说法正确的是（）A．燃料的热值越大，燃烧时放出的热量越多B．以天然气为燃料，汽车发动机的效率可以达到100%C．在压縮冲程中，燃料混合物的温度升髙，内能增大D．汽油与天然气相比，燃烧时汽油对环境的污染较小【微点】燃料的热值及其计算；热机的效率；内燃机的四个冲程．【思路】A、1kg某种燃料完全燃烧放出的热量叫这种燃料的热值，由Q放＝mq分析判断；B、以天然气为燃料，仍有热散失，仍需克服摩擦做额外功，有用功小于总功，η仍小于1；C、对物体做功（克服摩擦、压缩气体），物体的温度升髙、内能增大；D、天然气燃烧，燃烧更充分，燃烧时产生的一氧化碳对空气污染小【解析】解：A、由Q放＝mq可知，燃烧时放出的热量与燃料的热值和质量有关，故A 错；B、以天然气为燃料时，仍有热散失、仍需克服摩擦做额外功，其机械效率不能达到100%，故B错；C、在压縮冲程中，对燃料混合物做功，使其温度升髙、内能增大，故C正确；D、使用天然气作燃料的目的是对环境污染少、成本低，故D错。

2011年陕西省中考物理试卷解析一．选择题1.下列图片和文字对应正确的是2.双燃料汽车以天然气或汽油作为燃料，以下说法正确的是A．燃料的热值越大，燃烧时放出的热量越多B．以天然气为燃料，汽车发动机的效率可以达到100%C．在压缩冲程中，燃料混合物的温度升高，内能增大D．汽油与天然气相比，燃烧时汽油对环境的污染较小3.有关光学元件的说法，正确的是A．近视眼镜的镜片是凹透镜B．凸透镜对光线具有发散作用C．光通过三棱镜时不发生偏折D．平面镜不能改变光的传播方向4.悉尼科技大学的研究小组研发了一种独特的复合材料——石墨纸，如图所示。

其成分以石墨为主，薄如纸张，比钢要坚硬10倍且轻巧，还可以回收再利用。

未来应用非常广泛。

下列说法错误的是A．与同体积的钢相比，石墨纸的质量较小B．与钢相比，石墨纸的硬度较大C．石墨纸是一种环保材料D．石墨纸是绝缘体，不易导电。

5.用电吹风吹干湿头发的过程涉及了许多物理知识，下列说法正确的是A．电吹风机中的电动机和电热丝是串联的B．湿头发被吹干的过程中，水蒸发放热C．电吹风机能吹出热风，应用了电流的热效应D．湿头发被吹起，说明力是维持物体运动的原因6.关于家庭电路中一些元件和工具的使用，说法正确的是A．控制电路的开关应接在零线和用电器之间B．三线插头中间较长的铜片应与用电器的金属外壳相连C．熔丝（保险丝）熔断后可以用铜丝替代D．在使用测电笔时，手不能接触笔尾金属体7.下列说法正确的是E．原子核由质子和电子组成F．原子、原子核、电子是按物体尺度由小到大的顺序排列的G．核能是再生能源H．目前，核电站利用核裂变产生的能量发电8.国家重点工程——青藏交直流联网工程正在建设中。

2011年3月5日，载有200t电力设备的超大型运输车“公路列车”（如图，全长约80m，有180个大轮子）从湖南衡阳出发，以很缓慢的速度驶向青藏高原的过程中，两个多月（行驶时间约600h）行驶了3000多公里，下列说法正确的是A．公路列车的平均速度约为50km/hB．公路列车安装有很多大轮子，是为了增大对路面的压强C．公路列车在平直公路上匀速行驶时，其牵引力大于阻力D．公路列车刹车后仍能继续向前运动一段距离，是因为它具有惯性二．填空题24.（3分）如图是一款带有放大镜的指甲刀。
