题目一、设计任务和要求：1.设计任务设计一台可供4名选手参加比赛的智力竞赛抢答器。
用数字显示抢答倒计时间，由“9”倒计到“0”时，无人抢答，蜂鸣器连续响0.5秒。
选手抢答时，数码显示选手组号,同时蜂鸣器响0.5秒，倒计时停止。
2.设计要求(1)、4名选手编号为：1，2，3，4。
各有一个抢答按钮，按钮的编号与选手的编号对应，也分别为1，2，3，4。
(2)、给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和抢答的开始。
(3)、抢答器具有数据锁存和显示的功能。
抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，同时扬声器给出音响提示，封锁输入编码电路，禁止其他选手抢答。
抢答选手的编号一直保持到主持人将系统清零为止。
(4)、抢答器具有定时（9秒）抢答的功能。
当主持人按下开始按钮后，定时器开始倒计时，定时显示器显示倒计时间，若无人抢答，倒计时结束时，扬声器响，音响持续0.5秒。
参赛选手在设定时间（9秒）内抢答有效，抢答成功，扬声器响，音响持续0.5秒，同时定时器停止倒计时，抢答显示器上显示选手的编号，定时显示器上显示剩余抢答时间，并保持到主持人将系统清零为止。
(5)、如果抢答定时已到，却没有选手抢答时，本次抢答无效。
系统扬声器报警（音响持续0.5秒），并封锁输入编码电路，禁止选手超时后抢答，时间显示器显示0。
(6)、用石英晶体振荡器产生频率为1H z的脉冲信号，作为定时计数器的CP信号。
二、总体方案选择：电路主要由脉冲产生电路、锁存电路、编码及译码显示电路、倒计时电路和音响产生电路组成。
当有选手抢答时，首先锁存，阻止其他选手抢答，然后编码，再经4线7段译码器将数字显示在显示器上同时产生音响。
主持人宣布开始抢答时，倒计时电路启动由9计到0，如有选手抢答，倒计时停止。
电路系统结构如图2-4：三、单元电路设计1、控制电路1) CD4511器件简介CD4511是一块BCD-十进制七段译码/驱动器课本上不曾讲过，它带有锁存端口，其功能比书上我们学过的74HC4511CMOS七段显示译码器功能要强大的多，这也是我本此实验选用这个器件的缘故。
数字电子技术课程设计-四人抢答器电路设计
四人抢答器电路是一种应用电子技术检测问答游戏中玩家反应速度的设备，它的电路
设计需要标准的电子元件、稳压电源以及电路逻辑运算模块等部件，由此可构成一个能够
检测四人抢答时的谁先按键的简单电路。
该电路设计方案的基本原理是，将每个参与游戏的玩家所使用的按键连接至电路的输
入级，通过判断输入的按键信号来决定答题者，该按键信号由外加个按键模块（如电容触
摸按键模块）来实现，装载在此按键模块中的电容将检测按键被按下时输出一个高电平信号，故当A、B、C、D四名玩家同时按下四个按键时，模块中的四个电容就会依次输出四
个高电平信号，然后将这四个高电平信号输入到电路的门驱动器（如电子开关模块）中，
其门驱动器根据输入的四个高电平信号的先后顺序来判断出哪个按键是最先按下的，从而
实现对四人抢答结果的检测。
同时，为使检测准确无误，电路中加入了定时电路模块，其定时电路能够设置游戏的
抢答时间，当总时间到达终点时，控制器模块被激活并输出一个控制信号，该信号则可以
激活LED指示灯或声音报警模块，以提示游戏答题结束。
此外，为了使四人抢答电路设计能可靠地工作，还需加入多功能控制器的模块，该控
制器可以根据已设置的抢答时限来控制游戏的进程，并在游戏结束时完成游戏结果的输出
以及其它各种复位等操作，同时，该控制器还可以实现自动重启等功能，以确保四人抢答
器电路设计能够实现正常运行。
由此可见，四人抢答器电路设计是一个综合性很强的电路设计专题，既需要借助数字
电子技术，同时又需要多个电子模块的配合来保证最后的抢答结果准确准确的检测和显示，并且各个模块之间的工作都要通过控制器实现良好的协调。
一、设计任务与要求1. 抢答器同时供8名选手或8个代表队比赛，分别用8个按钮S0 ~ S7表示。
2. 设置一个系统清除和抢答控制开关S，该开关由主持人控制。
3. 抢答器具有锁存与显示功能。
即选手按动按钮，锁存相应的编号，并在LED数码管上显示，同时扬声器发出报警声响提示。
选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。
4. 抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如30秒）。
当主持人启动"开始"键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间0.5秒左右。
5. 参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。
6. 如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00。
二、预习要求1．复习编码器、十进制加/减计数器的工作原理。
2．设计可预置时间的定时电路。
3．分析与设计时序控制电路。
4. 画出定时抢答器的整机逻辑电路图三、设计原理与参考电路1．数字抢答器总体方框图如图所示为总体方框图。
其工作原理为：接通电源后，主持人将开关拨到"清除"状态，抢答器处于禁止状态，编号显示器灭灯，定时器显示设定时间；主持人将开关置?quot;开始"状态，宣布"开始"抢答器工作。
定时器倒计时，扬声器给出声响提示。
选手在定时时间内抢答时，抢答器完成：优先判断、编号锁存、编号显示、扬声器提示。
当一轮抢答之后，定时器停止、禁止二次抢答、定时器显示剩余时间。
如果再次抢答必须由主持人再次操作"清除"和"开始"状态开关。
2．单元电路设计(1) 抢答器电路参考电路如图所示。
该电路完成两个功能：一是分辨出选手按键的先后，并锁存优先抢答者的编号，同时译码显示电路显示编号；二是禁止其他选手按键操作无效。

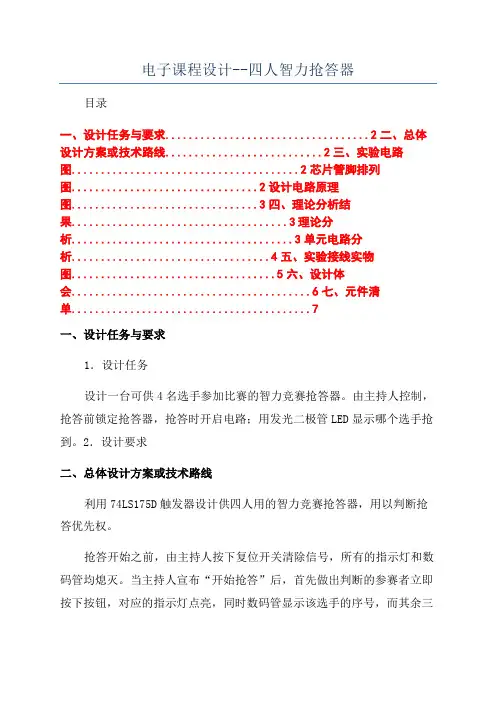

电子课程设计--四人智力抢答器目录一、设计任务与要求...................................2二、总体设计方案或技术路线...........................2三、实验电路图.......................................2芯片管脚排列图................................2设计电路原理图................................3四、理论分析结果.....................................3理论分析......................................3单元电路分析..................................4五、实验接线实物图...................................5六、设计体会.........................................6七、元件清单.. (7)一、设计任务与要求1．设计任务设计一台可供4名选手参加比赛的智力竞赛抢答器。
由主持人控制，抢答前锁定抢答器，抢答时开启电路；用发光二极管LED显示哪个选手抢到。
2．设计要求二、总体设计方案或技术路线利用74LS175D触发器设计供四人用的智力竞赛抢答器，用以判断抢答优先权。
抢答开始之前，由主持人按下复位开关清除信号，所有的指示灯和数码管均熄灭。
当主持人宣布“开始抢答”后，首先做出判断的参赛者立即按下按钮，对应的指示灯点亮，同时数码管显示该选手的序号，而其余三个参赛者的按钮将不起作用，信号也不再被输出，直到支持人再次清除信号为止。
三、实验电路图(1)用到的芯片管脚排列图(2)设计电路原理图：74LS174四、理论分析结果1.理论分析清零端RD和时钟脉冲C是六个D触发器共用的。
抢答前先清零，1Q-4Q均为__“0”，相应的发光二极管LED1-LED4都不亮；1Q-4Q均为“1”,与非门G1输出为“0”，扬声器不响。
一．设计题目：四人智力竞赛抢答器二．主要内容：设计一个具有抢答，定时，显示功能的四人抢答电路三．具体要求：（1）在给定5V直流电源电压的条件下设计一个可以容纳四组参赛者的抢答器，每组设定一个抢答按钮供参赛者使用。
（2）设置一个系统清零和抢答控制开关K（该开关由主持人控制），当开关K被按下时，抢答开始，打开后抢答电路清零。
（3）抢答器具有一个抢答信号的鉴别、锁存及显示功能。
即有抢答信号输入时，锁存相应的编号，并在LED数码管上显示出来。
此时再按其他任何一个抢答器开关均无效，优先抢答选手的编号一直保持不变，直到主持人将系统清除为止。
四．进度安排：第一天上午：介绍设计所用仿真软件；布置任务。
下午：查阅资料。
第二天全天：消化课题,了解设计要求，明确被设计系统的全部功能。
第三天全天：确定总体设计方案，画出系统的原理框图。
第四，五天全天：绘制单元电路并对单元电路进行仿真，改进。
第六天上午：完成整体设计并仿真验证。
下午：准备课程设计报告。
第七天上午：对课程设计进行现场运行检查，给出实践操作成绩。
五．成绩评定成绩分为三部分：考勤占30%，实践操作占40%，课程设计报告占30%。
四人智力竞赛抢答器设计内容：设计一个具有抢答，定时，显示功能的四人抢答电路设计目的与要求：（1）掌握抢答器的工作原理及其设计方法。
（2）学会用Multisim10软件操作实验内容。
（3）掌握设计性试验的实验方法基本功能：（1）在给定5V直流电源电压的条件下设计一个可以容纳四组参赛者的抢答器，每组设定一个抢答按钮供参赛者使用。
（2）设置一个系统清零和抢答控制开关K（该开关由主持人控制），当开关K被按下时，抢答开始（允许抢答），打开后抢答电路清零。
（3）抢答器具有一个抢答信号的鉴别、锁存及显示功能。
即有抢答信号输入（参赛者的开关中任意一个开关被按下）时，锁存相应的编号，并在LED数码管上显示出来，同时扬声器发生声响。
此时再按其他任何一个抢答器开关均无效，优先抢答选手的编号一直保持不变，直到主持人将系统清除为止。
四人抢答器课程设计一、课程目标知识目标：1. 学生能理解抢答器的基本原理，掌握其电路组成及功能。
2. 学生能运用所学的电子技术知识，设计并搭建一个四人抢答器电路。
3. 学生了解抢答器在现实生活中的应用，认识到电子技术在实际问题解决中的价值。
技能目标：1. 学生通过小组合作，提高团队协作能力和沟通技巧。
2. 学生掌握基本电路连接、调试和故障排除方法，提高动手实践能力。
3. 学生能够运用所学知识解决实际问题，提高创新能力和问题解决能力。
情感态度价值观目标：1. 学生对电子技术产生兴趣，培养积极探索、勇于实践的精神。
2. 学生在小组合作中，学会尊重他人、分享成果，培养团结协作的精神。
3. 学生认识到科技对生活的影响，增强社会责任感，激发为国家和民族发展贡献力量的意识。
课程性质：本课程为电子技术实践课程，结合理论知识，注重培养学生的动手实践能力和创新意识。
学生特点：五年级学生具有一定的电子技术基础，好奇心强，喜欢动手实践，善于合作交流。
教学要求：教师应注重引导学生运用所学知识解决实际问题，鼓励学生创新思维，关注学生在课程中的情感态度和价值观培养。
通过课程目标的分解，使学生在实践中达成具体的学习成果，为后续教学设计和评估提供依据。
二、教学内容本课程依据课程目标，结合教材第五章《电子技术应用》的内容，组织以下教学安排：1. 抢答器原理及电路组成：介绍抢答器的工作原理，分析电路的各个组成部分及其功能，使学生掌握抢答器的基本构成。
2. 电路搭建与连接：指导学生根据电路图，运用所学电子元件，搭建一个四人抢答器电路，并进行连接和调试。
3. 电路功能测试与优化：引导学生测试抢答器电路的功能，发现问题并进行优化，提高电路的稳定性和可靠性。
4. 抢答器在实际应用中的案例分析：分析抢答器在各类竞赛、游戏中的应用实例，让学生了解抢答器的实际价值。
教学内容进度安排：第一课时：抢答器原理及电路组成介绍第二课时：电路搭建与连接指导第三课时：电路功能测试与优化第四课时：抢答器实际应用案例分析教学内容关联教材章节：第五章《电子技术应用》：1. 抢答器原理及电路组成（5.1节）2. 电路搭建与连接（5.2节）3. 电路功能测试与优化（5.3节）4. 抢答器在实际应用中的案例分析（5.4节）三、教学方法本课程结合教材内容和课程目标，采用以下多样化的教学方法，以激发学生的学习兴趣和主动性：1. 讲授法：教师通过生动的语言和形象的表达，讲解抢答器的工作原理、电路组成等理论知识，为学生奠定基础。
4人抢答器课程设计一、课程目标知识目标：1. 学生能够理解抢答器的电路原理，掌握基本的电子元件功能和使用方法。
2. 学生能够描述抢答器的工作流程，并解释其背后的科学原理。
3. 学生能够运用所学的电子知识，分析并解决抢答器在实际使用过程中可能遇到的问题。
技能目标：1. 学生通过小组合作，能够设计并搭建一个简单的4人抢答器电路。
2. 学生能够运用逻辑思维和问题解决能力，对抢答器进行调试和优化。
3. 学生能够在规定时间内，通过操作抢答器展示自己的学习成果。
情感态度价值观目标：1. 学生培养对电子科技的兴趣，激发探索精神和创新意识。
2. 学生在团队合作中，学会相互尊重、沟通协作，培养团队精神和责任感。
3. 学生通过实践活动，增强自信心，培养克服困难的意志品质。
课程性质：本课程为实践性、探究性的电子技术课程，注重理论知识与实际操作相结合。
学生特点：四年级学生具备一定的电子知识基础和动手能力，好奇心强，喜欢探索新事物。
教学要求：教师需引导学生通过小组合作、动手实践等方式，自主探索抢答器的工作原理，注重培养学生的创新能力和团队合作精神。
同时，关注学生的学习进度和情感态度，确保课程目标的实现。
在教学过程中，将课程目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. 电子元件基础知识：介绍抢答器中涉及的电子元件，如按钮、LED灯、晶体管、继电器等，结合教材相关章节，让学生理解各元件的功能和电路符号。
2. 电路原理：讲解抢答器的电路设计，包括基本电路图、电路连接方式、工作原理等，结合教材中的电路知识，让学生掌握抢答器电路的构成。
3. 制作与调试：引导学生分组进行抢答器制作，按照教学大纲逐步完成电路搭建、调试和优化，确保学生能够将理论知识应用于实际操作。
4. 抢答器工作流程：分析抢答器的工作流程，包括抢答、计时、显示等环节，结合教材内容，让学生深入理解抢答器的工作原理。
5. 故障分析与排除：教授学生如何分析抢答器可能出现的故障，掌握基本的故障排除方法，提高学生的问题解决能力。
四人抢答器课程设计
课程名称：四人抢答器
课程目标：
1.学会如何使用四人抢答器进行竞赛游戏。
2.培养学生的竞赛意识和团队合作精神。
3.提高学生的反应速度和敏捷度。
4.让学生在游戏中体验到快乐的学习氛围。
教学内容：
1.什么是四人抢答器，其原理和使用方法。
2.如何进行四人抢答游戏。
3.游戏规则和注意事项。
4.不同游戏场景下的四人抢答器应用。
教学步骤：
1.介绍四人抢答器的知识，说明其原理和使用方法。
2.进行四人抢答游戏，让学生亲身体验到游戏的快乐。
3.讲解游戏规则和注意事项，引导学生遵守游戏规则，避免出
现不必要的纠纷。
4.让学生分为不同的小组，进行四人抢答器的竞赛。
5.设计不同的游戏场景，如知识问答、歌曲鉴赏、画线速度等，让学生在不同的场景下进行游戏。
6.教师进行点评，评选出表现最好的小组和个人。
教学效果评价：
1.学生能够熟练掌握四人抢答器的原理和使用方法。
2.学生能够遵守游戏规则和注意事项，团队合作精神得到了锻炼。
3.学生的反应速度和敏捷度得到了提升。
4.学生在游戏中体验到了快乐的学习氛围。
教学资源准备：
1.四人抢答器设备。
2.游戏题目和问答材料。
3.奖品或荣誉证书。
4.教室或活动场地。
教学扩展：
1.学生可以在家庭聚会或校内比赛中使用四人抢答器进行竞赛。
2.学生可以设计自己喜欢的游戏场景和题目，与同学们进行游
戏交流。
3.老师可以利用四人抢答器进行课堂互动，检测学生的学习情况。

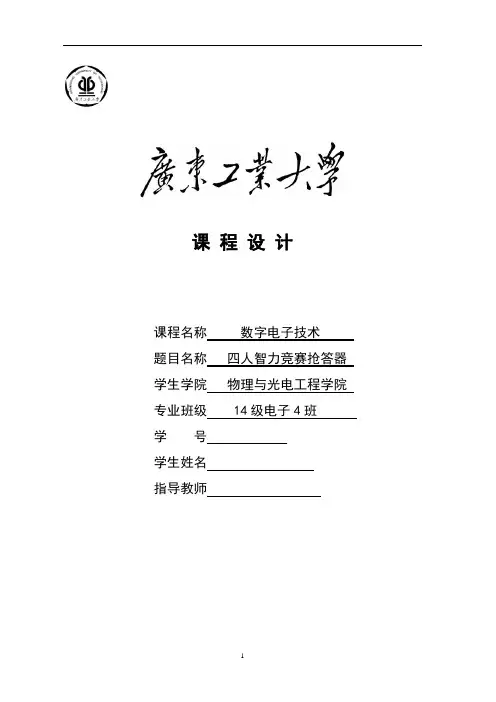

课程设计课程名称数字电子技术题目名称四人智力竞赛抢答器学生学院物理与光电工程学院专业班级 14级电子4班学号学生姓名指导教师一、设计题目：四人智力竞赛抢答器二、设计任务和要求1.设计任务：设计一台可供4名选手参加比赛的智力竞赛抢答器。
用数字显示抢答倒计时间，由“9”倒计到“0”时，无人抢答，蜂鸣器连续响1秒。
选手抢答时，数码显示选手组号，同时蜂鸣器响1秒，倒计时停止。
2.设计要求：(1)4名选手编号为：1，2，3，4。
各有一个抢答按钮，按钮的编号与选手的编号对应，也分别为1，2，3，4。
(2)给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和抢答的开始。
(3)抢答器具有数据锁存和显示的功能。
抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，同时扬声器给出音响提示，封锁输入编码电路，禁止其他选手抢答。
抢答选手的编号一直保持到主持人将系统清零为止。
(4)抢答器具有定时（9秒）抢答的功能。
当主持人按下开始按钮后，定时器开始倒计时，定时显示器显示倒计时间，若无人抢答，倒计时结束时，扬声器响，音响持续1秒。
参赛选手在设定时间（9秒）内抢答有效，抢答成功，扬声器响，音响持续1秒，同时定时器停止倒计时，抢答显示器上显示选手的编号，定时显示器上显示剩余抢答时间，并保持到主持人将系统清零为止。
(5)如果抢答定时已到，却没有选手抢答时，本次抢答无效。
系统扬声器报警（音响持续1秒），并封锁输入编码电路，禁止选手超时后抢答，时间显示器显示0。
三、原理电路的设计：1．（1）电路系统结构图：（2）方案的比较与确定及单元电路的设计： 方案一：电路大致可以由四个功能模块组成：以锁存器为中心的编码显示电路部分，脉冲产生电路部分，倒计时显示电路部分，音响电路部分。
在锁存器为中心的编码显示电路中，由锁存器74HC373，编码器74HC148，显示器和门电路组成。
使用74HC373作为锁存电路，当有人抢答时， 利用锁存器的输出信号号将时钟脉冲置零，74HC373立即被锁存，同时蜂鸣器鸣叫1S ，此后抢答无效，使用74HC148作为编码器，对输入的信号进行编码，输出4位BCD 码，再将这4位的BCD 码处理并输入到数码管里显示出抢答者的编号；在脉冲产生电路部分中，用555定时器予以实现，通过调节电阻的阻值得到符合要求的脉冲，因为可以通过改变电阻微调频率，取代了用分频器对高频信号进行分频，从而使电路更简单；在倒计时显示电路中，由计数器CD4510和显示器组成。
四人智力竞赛抢答器课程设计报告（最终5篇）第一篇：四人智力竞赛抢答器课程设计报告一、设计题目四人电子抢答器二、设计功能1．基本功能（1）抢答器同时供4名选手比赛，分别用4个按钮key5 ~ key8表示。
（2）设置一个系统重置和抢答控制开关start（key1），该开关由主持人控制。
（3）抢答器具有锁存与显示功能。
即选手按动按钮，锁存相应的编号，扬声器发出声响提示，并在数码管上显示选手号码。
选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。
2.扩展功能（1）抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（30秒）。
当主持人启动“开始”键后，定时器进行减计时。
（2）参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。
（3）在设定的抢答时间内如果定时时间已到，无人抢答，本次抢答无效，3.自主功能（1）抢答器具有自动计时功能，当有选手抢答答题时间（10秒）自动开始。
（2）报警电路设计：当答题时间和抢答时间将到或结束（还剩3秒时）发出蜂鸣声结束答题。
（3）每个选手有一个记分板，答对题目可以由主持人控制start 键给予加分。
每加一分响一次。
（4）长按start可以自动准备计时和系统清零，短按开始计时和暂停。
三、原理电路设计：1、方案抢答电路：使用74175作为锁存电路，当有人抢答时，利用锁存器的输出信号号将时钟脉冲置零，74175立即被锁存，同时蜂鸣器鸣叫1s，这时抢答无效，使用74148作为编码器，对输入的型号进行编码。
输出在共阳数码管显示主持人电路：（1）利用2个74168计数器作为倒计时的芯片，当主持人按下抢答按钮时，2个74168被置29，同时将开始倒计时。
假如在30秒内有人抢答，则计数器停止倒计时，将锁存器锁存，禁止选手抢答，蜂鸣器鸣叫一秒，停止倒计时。
（2）利用4个74160分别控制4位选手的得分，分别显示在4个共阳数码管。
数电课程设计--- 四人竞赛抢答器的设计目录摘要 (4)第二章．电路设计 (5)2.1 设计要求 (5)2.1.1设计背景 (6)2.1.2掌握时钟电路的作用及基本构成 (7)2.1.3 了解组合逻辑电路掌握组合逻辑电路的设计及触发器的使用 (7)2.2 四人智力竞赛抢答器的设计原理电路主要由脉冲产生电路、锁存电路、编码及译码显示电路、倒计时电路和音响产生电路组成。
当有选手抢答时，首先锁存，阻止其他选手抢答，然后编码，再经4线7段译码器将数字显示在显示器上同时产生音响。
主持人宣布开始抢答时，倒计时电路启动由30计到0，如有选手抢答，倒计时停止。
电路系统结构如图2-1： (8)2.3单元电路分析 (9)2.3.1选手开关 (9)2.3.2主持人开关 (9)2.3.3触发锁存电路 (9)2.3.4抢答电路如图2-2： (10)2.2.5 74LS192简介............................................................................... .. (7)2.4整体电路 (14)2.4.1运行情况 (14)2.4.2电路图封装及电路板仿真结果如图2-7： (15)第三章.总结与体会 (16)3.1结论： (16)3.2心得 ; (16)第四章、答辩记录及评分表 (17)参考文献 (19)附录： (20)四人竞赛抢答器的设计摘要应用Multisim 11.0软件对4路竞赛抢答器进行设计与仿真。
四人智力竞赛抢答器电路主要由抢答电路、倒计时电路、影响电路等构成。
结果表明，该方法仿真效果真实、准确，操作简单，成本低廉的特点。
随着我国经济和文化事业的发展，在很多竞争场合要求有快速公正的竞争裁决，例如证券、股票交易以及各种智力竞赛等。
在现代社会生活中，智力竞赛更是作为一种生动活泼的教育形式和方法能够引起观众极大地兴趣。
而在竞赛中往往分为几组参加，这是针对主持人提出的问题，各组一般要进行必答和抢答，对必答一般有时间限制，倒是有声响提示；对于抢答，要判定哪组先按键，为了公正，就要有一种逻辑电路抢答器作为裁判员。
数字逻辑电路课程设计报告题目名称: 4路抢答器系院:专业班级:学生姓名:完成日期:摘要数字抢答器由主体电路与扩展电路组成。
优先编码电路、锁存器、译码电路将参赛队的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路, 以上两部分组成主体电路。
通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能, 构成扩展电路。
经过布线、焊接、调试等工作后数字抢答器成形。
关键字: 开关阵列电路；触发锁存电路；解锁电路；编码电路；显示电路（1）一, 设计目的（2）本设计是利用已学过的数电知识, 设计的4人抢答器。
（3）重温自己已学过的数电知识；（2）掌握数字集成电路的设计方法和原理；（3）通过完成该设计任务掌握实际问题的逻辑分析, 学会对实际问题进行逻辑状态分配、化简；（4）掌握数字电路各部分电路与总体电路的设计、调试、模拟仿真方法。
（一）二, 整体设计（二）设计任务与要求：1.抢答器同时供4名选手或4个代表队比赛, 分别用4个按钮S0~ S3表示。
2.设置一个系统清除和抢答控制开关S, 该开关由主持人控制。
3.抢答器具有锁存与显示功能。
即选手按动按钮, 锁存相应的编号, 并在LED数码管上显示, 同时扬声器发出报警声响提示。
选手抢答实行优先锁存, 优先抢答选手的编号一直保持到主持人将系统清除为止。
4.参赛选手在设定的时间内进行抢答, 抢答有效, 定时器停止工作, 显示器上显示选手的编号和抢答的时间, 并保持到主持人将系统清除为止。
5.如果定时时间已到, 无人抢答, 本次抢答无效。
（三）设计原理与参考电路抢答器的组成框图抢答器的一般组成框图如下图所示。
它主要由开关阵列电路、触发锁存电路、解锁电路、编码电路和显示电路等几部分组成。
1.开关阵列电路: 该电路由多路开关所组成, 每一名竞赛者与一组开关相对应。
开关应为常开型, 当按下开关时, 开关闭合；当松开开关时, 开关自动弹出断开。
2.触发锁存电路: 当某一组开关首先被按下时, 触发锁存电路被触发, 在对应的输出端上产生开关电平信息同时为防止其他开关随后触发而造成输出紊乱, 最先产生的输出电平反馈到使能端上, 将触发电路封锁。
数电课程设计智力竞赛抢答器姓名：熊武学号：20110896学院：电气与电子工程专业：自动化班级110302指导教师：李岩四路多路智能抢答器设计前言关于这次设计的用于多人竞赛抢答的器件，在现实生活中很常见，尤其是在随着各种智益电视节目的不断发展，越来越多的竞赛抢答器被用在了其中，这种抢答器的好处是不仅能够锻炼参赛选手的反应能力，而且能增加节目现场的紧张、活跃气氛，让观众看得更有情趣。
可见抢答器在现实生活中确实很实用，运用前景非常广泛。
在知识竞赛中，特别是做抢答题时，在抢答过程中，为了知道哪一组或哪一位选手先答题，必须要有一个系统来完成这个任务。
如果在抢答中，只靠人的视觉是很难判断出哪组先答题。
这次设计就是用几个触发器以及三极管巧妙的设计抢答器，使以上问题得以解决，即使两组的抢答时间相差几微秒，也可分辨出哪组优先答题。
本文主要介绍了抢答器的工作原理及设计，以及它的实际用途。
目录一、实验目的……………………………………………………………二、设计内容及要求……………………………………………………三、总体设计思想与方案论证…………………………………………四、单元电路的设计、参数计算、器件选择及介绍………………….（一）、封锁电路…………………………………………………………………….（二）、脉冲电路……………………………………………………………………（三）、亮灯电路与蜂鸣器电路……………………………………………………五、总体电路设计图、工作原理及元器件清单………………………六、硬件电路安装、调试测试结果，出现的问题、原因及解决方法七、总结与体会…………………………………………………………八、参考文献………………………………………………………………………一、实验目的1．学习智力竞赛抢答器电路的工作原理。
2．学习综合数字电子电路的设计、实现和调试方法。
二、设计内容和要求设计实现一个可容纳四组参赛者的数字智力竞赛抢答器。
数字电子技术基础课程设计二、设计任务与要求1、设计任务设计一个由四人参加的智力竞赛抢答电路，当主持人宣布“开始”，显示出首先作出判断的参加竞赛者。
功能：（1）清零功能：可用触发器的异步复位端实现，由主持人控制。
（2）抢答键控功能：可用触发器和门电路实现。
（3）显示功能：可用发光二极管显示，用蜂呜器发声。
2、设计要求（1）选择适当的元器件，设计该电路。
以实现上述功能。
（2）利用Protel99绘制其电路原理图。
（3）对每个元器件选择合适的封装，形成网络表文件。
（4）选择正确的布线规则，形成该电路的PCB板图三、总体方案设计1、抢答器结构框图抢答器的结构框图如下图所示，主要由开关按钮、触发锁存电路、脉冲信号发生器、LED显示电路和蜂鸣器报警电路组成。
2、总体方案设计采用74LS175为主芯片的设计方案抢答器的电路设计图使用Protel绘制，结果如图2 所示。
图2抢答器电路设计方案该电路由四D触发器、与非门及脉冲触发电路等组成。
74LS175为四D触发器，其内部具有四个独立的D 触发器。
74LS20为四输入端的与非门，一块芯片中有两个独立的与非门。
74LS00为二输入端的与非门，在一块芯片中有4个独立的与非门。
优先判决电路用来判断哪一个预定状态优先发生的电路，如判断知识竞赛中谁先抢答。
当有选手抢答时，首先锁存，阻止其他选手抢答，然后编码对应的LED灯变亮同时蜂鸣器产生音响。
主持人按钮实现复位，开始下一题抢答。
3、电路工作原理电路上电后，按下复位按键S5实现清零功能，/Q1~ /Q4输出高电平，与之相连接的指示用的四个LED全熄灭。
同时以Q1〜Q4作为输入的或非门输出为高电平，经非门输出低电平，蜂鸣器不响；经与门使脉冲正常输入。
松开复位键，电路进入准备状态。
假设有按键S3 （3号选手）被按下，Q3输出变为高电平，/Q3变为低电平。
从而导致对应得LED被点亮，或非门的输出将由高变成低电平，经非门变为高电平使蜂鸣器鸣叫。
竞赛抢答器要求：➢设计一个供四人参赛的抢答器，能准确分辨、记录第一个有效按下抢答键者，并用光指示；➢主持人没有宣布抢答开始时，抢答不起作用。
主持人宣布抢答开始时，按“开始”键，抢答开始，同时启动计时器计时；拓展要求：➢外加一个计时器，计时器计时采用正计数的方式，以加强现场气氛，增加紧迫感。
若预定时间内无人抢答，自动给出信号停止抢答，以免冷场。
倒计数定时器的时间精确到秒，最多为两分钟，一旦超出限时，则取消抢答权。
设计提示：➢关键是要存住第一抢答者的信息，并阻断以后抢答者的信号。
可用集成的多组触发器或锁存器辅以逻辑门实现；；➢计时器可用加法计数器完成；➢各单元电路分别设计、调试，最后合成。
目录1.前言 (1)2.总体方案设计 (2)2.1 方案说明 (2)2.2方案优点 (4)3.单元模块设计 (5)3.1抢答器电路 (5)3.2计时器，数字显示器电路 (8)4.主要器件介绍 (14)5.系统功能调试 (16)6.总结与体会 (17)【参考文献】 (18)附录 (19)1前言关于这次设计的用于多人竞赛抢答的器件，在现实生活中很常见，尤其是在随着各种智益电视节目的不断发展，越来越多的竞赛抢答器被用在了其中，这种抢答器的好处是不仅能够锻炼参赛选手的反应能力，而且能增加节目现场的紧张、活跃气氛，让观众看得更有情趣。
可见抢答器在现实生活中确实很实用，运用前景非常广泛。
在知识竞赛中，特别是做抢答题时，在抢答过程中，为了知道哪一组或哪一位选手先答题，必须要有一个系统来完成这个任务。
如果在抢答中，只靠人的视觉是很难判断出哪组先答题。
这次设计就是用几个触发器以及三极管巧妙的设计抢答器，使以上问题得以解决，即使两组的抢答时间相差几微秒，也可分辨出哪组优先答题。
本文主要介绍了抢答器的工作原理及设计，以及它的实际用途。
这次设计的智力竞赛抢答器，主要是由三个部分构成：一个是由几个D触发器的构成的用于抢答的部分，用三个74LS192构成用于计时器2.总体方案设计2.1 方案说明：以下设计的是智力抢答器的方案流程图：图2.1 方案流程图抢答器主要是由F1是四D触发器74LS175，F2是双四输入与非门74LS20；F3是74LS20组成的多谐振荡器；F4是74LS74组成的四分频电路。
工作原理：是当主持人按下抢答开关时，选手能进行抢答，抢答开始时，由主持人清除信号，按下复位开关S，74LS175的输出Q1~~Q4全为0.所有发光二极管的LED均熄灭，当主持人宣布“抢答开始”后，首先作出判断的参赛者立即按下开关，对应的发光二极管点亮，同时，通过的与非门F2送出信号锁住其他三个抢答者的电路，不再接受其他信号，直到主持人再次清除信号为止。
电路图如下：2.2方案优点，方案的设计是每当有选手抢答成功时，都会有声光伴随，而且是具体到每一位，给人直观的感觉。
该方案简洁、易行，而且使用到的元器件也都是我们所常用到的一些元件比如：74LS175 以及开关二极管电阻显得更简单、明了。
3.单元模块设计此部分主要是详细介绍该智力抢答器各个组成模块，以及各模块的器件组成以及相应的功能。
此智力竞赛抢答器由两部分组成：抢答器、计时器。
下面就依次介绍各组成部分的设计方法，功能等。
3.1抢答器电路F1是四D触发器74LS175，F2是双四输入与非门74LS20；F3是74LS20组成的多谐振荡器；F4是74LS74组成的四分频电路，。
电路图如下：图3.1 抢答器其工作原理如下：是当主持人按下抢答开关时，选手能进行抢答，抢答开始时，由主持人清除信号，按下复位开关S，74LS175的输出Q1~~Q4全为0.所有发光二极管的LED均熄灭，当主持人宣布“抢答开始”后，首先作出判断的参赛者立即按下开关，对应的发光二极管点亮，同时，通过的与非门F2送出信号锁住其他三个抢答者的电路，不再接受其他信号，直到主持人再次清除信号为止。
首先，D触发器的的构成原件见下图：图3.2 D触发器此D触发器又叫维持——阻塞边沿触发器，该触发器有六个与非门组成，其中啊a 和b构成基本RS触发器下面分析其工作原理：Sd和Rd接至基本RS触发器的输入端，它们分别是预置和清零端，低电平有效。
当Sd=0且Rd=1时，不论输入端D为何种状态，都会使Q=1，=0,即触发器置一；当Sd=1且Rd=0时，触发器的状态为0，Sd和Rd通常又称为直接置1和置0端。
工作过程如下：①、CP=0时，与非门c和g 封锁，其输出c=e=1，触发器的状态不变。
同时，由于c至f和e至g的反馈信号将这两个门打开，因此可接收输入信号D，f=，g==D。
②、当CP由0变1时触发器翻转。
这时c和e打开，它们的输出c和e的状态由f和g的输出状态决定。
C= =D，e==。
由基本RS触发器的逻辑功能可知，Q=D。
③、触发器翻转后，在CP=1时输入信号被封锁。
C和e打开后，它们的输出c和e的状态是互补的，即封锁了D通往基本RS触发器的路径；该反馈线起了使触发器维持在0状态和阻止触发器变为1状态的作用，故该反馈线称为置0维持线，置1阻塞线。
e为0时，将c和g封锁，D端通往基本RS触发器的路径也被封锁。
维持阻塞D触发器状态方程和状态真值表如下：表3.1 D触发器真值表Sd Rd CP D1 0 ×××00 1 1通过对D触发器的解释，可以大致看出该抢答器的工作流程，其核心就是该D触发器。
当主持人宣布开始抢答时，将开关S1断开，选手迅速按键，假设选手1首先按下抢答键，此时一号就输入一个相当于上升沿的脉冲使D1输出高电平同时将该高电平信号传送给或非门，通过或非门的判断将信号输送到其它选手的D触发器的R端并将其锁定使其无法输出信号。
其次，运用了放过LED管的单向导电性，节能，性能稳定，能醒目的看出结果。
3.2计时器，数字显示器电路2、定时电路设计节目主持人根据抢答题的难易程度，设定一次抢答的时间，通过预置时间电路对计数器进行预置，选用十进制同步加/减计数器74LSl92进行设计，计数器的时钟脉冲由秒脉冲电路,设定的定时时间为120S,,有三个74LS192组成120进制的计数器，时间一过就会发出脉冲。
主持人说计时开始后，从555输出端来的时钟信号CP能够加到74LS192的CP D时钟输入端，定时电路进行递增计时。
图3.4 555结构原理图由图可知，当5脚悬空时，比较器C1和C2的比较电压分别为2/3Vcc和1/3Vcc。
当VI1>2/3Vcc，VI2>1/3Vcc时，比较器C1输出低电平，比较器C2输出高电平，基本RS触发器被置0，放电三极管T导通，输出端V o为低电平。
当VI1<2/3Vcc，VI2<1/3Vcc时，比较器C1输出高电平,比较器C2输出输出低电平，基本RS触发器被置1，放电三极管截止，输出端V o为高电平。
当VI1<2/3Vcc，VI2>1/3Vcc时，基本RS触发器R=1、S=1，触发器状态不变，电路以保持原状态不变。
表3.2 555功能表4.主要器件介绍在这次设计的用于竞赛的抢答器，电路图时很简单，组成器件应该说都是数电和模电中很常见的。
器件主要是LED显示器，74LS48数码管，电阻，电容，常用的芯片74LS175,74LS20.74LS74,74LS00,74LS192，555定时器，触发器、逻辑门集成555定时器是一种将模拟功能与逻辑功能巧妙结合在一起的中规模集成电路,因集成电路内部含有3个5千欧电阻而得名,在控制、定时、检测、放声、报警等方面有着广泛的应用。
而这次是将555够成一个多谐振荡器。
图5.4 D触发器D触发器如图，其功能有：⑴D触发器具有接收并记忆信号的功能，又称为锁存器。
⑵D触发器属于脉冲触发方式。
⑶D触发器不存在约束条件和一次变化现象，抗干扰性能强，工作速度快。
而这次正是利用了的以上功能来构成一个简单的抢答器。
5.系统功能调试这次设计的抢答器电路图简单，很多芯片的逻辑功能也都很清楚所以在调试时可以前判断该电路会是怎样的结果，对于这个抢答器,它涉及的大多都是数字电路的问题.所需要调试的值并不多.首先将各个模块连接到一起后,注意检查各个部分是否连接正确, 还得仔细地看一下所用器件的型号是不是我们要的那种,在确保连接无误的情况下.那就能将整个电路进行防真了。
按动各个按键，看看各管脚的电平变化是不是正确的，同时观察各个集成器件的各个管脚的电平变化情况，以及数码显示器的显示是否正确.如有不正确的就将其逐个问题解决了再进行后面的调试，直到所有问题都解决了为止。
当连接好所有电路后，自己当主持人测试。
首先我断开控制开关，宣布抢答开始，当有选手抢答时,该选手的指示灯不亮。
另外也测试了当主持人合拢抢答开关时，看能否抢答。
结果和预测的一样是不能抢答的。
此抢答器设计是按要求一步一步完成的，因此主要功能有两个个：⑴抢答器的抢答功能，它能准确分辨、记录第一个有效按下抢答键者信息用声、光指示。
⑵具有计时，显示功能，这样可以加强现场气氛，增加紧迫感。
若时间到，计数器会被清零，并且选手不能抢答。
6.总结与体会此次课程设计经过为期2周的不懈努力，目前基本达到了预期的要求，通过对整个系统的调试，可得到如下结论：本次设计是本人第一次运用数字电路模拟实际的东西。
因而在许多方面都还不熟练,不如说对一些元器件的功能还不完全了解，不能熟练运用，因而不能完全的一次性设计好该电路。
不过通过本次的课程设计我学到了学多的知识，培养了我独立思考问题解决问题的能力，加深了我们对数电、模电知识的理解，巩固了我们的学习知识，有助于我们今后的学习。
总之，在这次的课程设计过程中，我收获了很多，即为我的以后学习设计有很大的帮助，也为将来的人生之路做好了一个很好的铺垫。
【参考文献】[1]康光华电子技术基础数字部分高等教育出版社2003年3月[2]康光华电子技术基础模拟部分高等教育出版社2003年4月[3]刘建成电子线路试验教程北京气象出版社2004 年1月[4]蔡杏山零起步轻松学数字电路人民邮电出版社2006年6月[5]王彩君/杨睿数字电路实验国防工业出版社2006年7月[6]王建新/姜萍电子线路实践教程科学出版社 2003年9月[7]顾德仁/万栋义脉冲与数字电路高等教育出版社 1985年7月[8]刘建成电子线路试验教程北京气象出版社2004 年1月[9]韩克电子技能与EDA技术广州暨南大学出版社2004 年4月[10]李银华电子线路设计指导北京航空航天大学出版社2005年6月附录智力竞赛抢答器总原理图：。
