下载文档原格式
墙体裂缝处理方案一、引言墙体裂缝是指建筑物墙体出现的裂缝现象，可能由于建筑物的设计、施工、材料等因素引起。
墙体裂缝不仅影响建筑物的外观美观，更重要的是可能会导致墙体结构的不稳定，危及建筑物的安全。
因此，及时有效地处理墙体裂缝非常重要。
本文将介绍一些常见的墙体裂缝处理方案。
二、墙体裂缝的分类墙体裂缝可以根据其性质和原因进行分类，常见的墙体裂缝包括结构裂缝、收缩裂缝、温度裂缝、装饰裂缝等。
1. 结构裂缝结构裂缝是由于建筑物本身的结构问题引起的裂缝，如基础不牢固、墙体承重不均等。
处理结构裂缝的关键是修复建筑物的结构问题，可以采用加固墙体、重新设计和施工等方法。
2. 收缩裂缝收缩裂缝是由于建筑材料在干燥过程中发生收缩而引起的裂缝，通常出现在新建筑物的墙体上。
处理收缩裂缝的方法包括填补裂缝、加固墙体结构、控制室内湿度等。
3. 温度裂缝温度裂缝是由于建筑物受到温度变化影响而引起的裂缝，一般出现在室外墙体上。
处理温度裂缝的方法包括选择合适的建筑材料、增加外墙保温层、调整建筑物的温度等。
4. 装饰裂缝装饰裂缝是由于建筑物的装饰材料在使用过程中发生变化而引起的裂缝，如瓷砖、涂料等。
处理装饰裂缝的方法包括重新装修、更换装饰材料等。
三、墙体裂缝处理方案针对不同类型的墙体裂缝，可以采取以下一些常见的处理方案。
1. 填补裂缝填补裂缝是一种常见的处理墙体裂缝的方法。
可以使用适合的填缝材料，如硅酮密封胶、环氧树脂等，将裂缝填平。
填补裂缝时需要确保填缝材料与墙体材料相容，并保证填缝材料的粘结力和耐久性。
2. 加固墙体结构对于结构裂缝，需要首先修复建筑物的结构问题，可以采用加固墙体的方法。
常见的加固方法包括增加钢筋、注浆加固、加固背墙等。
加固墙体可以提高墙体的抗震性能，减少裂缝的发生。
3. 调整室内湿度对于收缩裂缝，可以通过调整室内湿度来减少裂缝的发生。
保持室内湿度恒定，避免过度干燥或湿润，可以减少建筑材料的收缩导致的裂缝。
4. 增加外墙保温层对于温度裂缝，可以增加外墙保温层来减少裂缝的发生。
墙体管线部位的防裂补强措施包括以下步骤：
1.首先，将电线管开槽部位用砂浆填平，并在加设耐碱性玻纤网，两边宽度均不小于
100MM。
2.其次，在洞口部位，外墙门窗洞口转角处均设置镀锌抗裂网，成45°角，宽度不小
于200mm，长度不小于600mm。
3.对于外墙不同材料连接处，如窗口抱柱、梁、挑檐等与砌体连接处，用30厚胶粉聚
苯颗粒保温砂浆抹平，对可能形成漏水或裂缝部位采用灌浆或密封嵌缝胶封闭，外加设镀锌抗裂网，宽度不小于200mm。
4.此外，外墙面砖和外墙涂料相结合的部位，加设200mm耐碱性玻纤网，相结合部位
留10mm分格缝，用耐候性嵌缝胶填平。
5.最后，外墙不应留有施工孔洞，因其它原因造成的孔洞，孔洞外侧抹30厚胶粉聚苯
颗粒保温砂浆，外加设耐碱性玻纤网，耐碱性玻纤网宽度应大于孔洞周边200mm，墙中部位用发泡聚氨酯充填严密，墙内侧用C20细石混凝土填平。
外墙外保温质量通病及原因和处理方案常见问题一：保温层开裂原因：1.建筑物基础不稳定或存在严重的沉降；2.保温层材料的抗拉强度不足；3.建筑物结构变形引起的应力集中。
处理方案：1.较为严重的裂缝应重新进行修补，可以采用填缝剂填充或使用粘接剂进行粘贴；2.对无法修复的裂缝，需要采取保温层拆除重做的措施；3.进行基础加固和结构修复，以保证建筑物的稳定性。
常见问题二：保温层起粉原因：1.外墙保温层材料的质量不好，存在颗粒粗糙或不均匀的情况；2.保温层材料粘结层不牢固，与基层之间存在空鼓或空隙；3.施工过程中没有进行充分的抹灰和打磨等处理。
处理方案：1.更换质量好的保温材料，确保颗粒均匀细腻；2.在施工前进行基层处理，保证基层结实平整，并与保温材料之间进行良好的粘结；3.进行充分的抹灰和打磨，确保保温层平整光滑。
常见问题三：保温层脱离原因：1.施工中没有在基层和保温层之间使用适当的粘结剂；2.保温层材料的密附性不够，不能良好地与基层粘结；3.建筑物的结构变形引起保温层的脱离。
处理方案：1.在施工过程中使用适当的粘结剂或密封胶将保温层与基层牢固地粘结在一起；2.选择密附性好的保温材料，以确保保温层与基层之间的粘结牢固；3.对于存在结构变形问题的建筑物，需要采取相应的结构加固措施。
常见问题四：保温材料吸水膨胀原因：1.保温材料的吸水率高；2.建筑物外部环境湿度较大。
处理方案：1.选择吸水率低的保温材料，减少吸水膨胀的可能性；2.在施工时，保证保温材料的安装牢固，并进行防水处理，避免外部环境湿度对保温材料的影响；3.对已经吸水膨胀的保温材料，需要进行更换或修复。
总结起来，外墙外保温质量问题的产生主要与施工工艺、材料选择以及建筑物结构等方面有关。
通过合理的施工方案、材料的选择和结构的加固等措施，可以有效地解决外墙外保温质量问题，确保建筑物的保温性能和安全性。
涂料外墙裂缝解决的措施一、表面修复对于较小的外墙裂缝，可以通过表面修复的方法进行处理。
使用特殊的修复材料，如环氧树脂、聚氨酯等，对裂缝进行填补和封闭，以防止水分和空气进入内部，从而引起更大的问题。
二、局部修补对于较大的外墙裂缝，或者表面修复无法满足需求的情况下，可以进行局部修补。
局部修补通常是在裂缝处进行开槽处理，然后填充防水材料和增强材料，以增强防水性能和耐久性。
三、整体加固对于整个外墙都有可能存在裂缝的情况，需要进行整体加固。
整体加固通常采用增加支撑、固定锚栓等措施，以增强外墙的稳定性，防止裂缝的产生。
四、彻底翻新如果外墙的裂缝已经导致了严重的渗漏或者影响到了建筑物的美观度，那么就需要进行彻底翻新。
彻底翻新包括对整个外墙进行重新粉刷、贴砖或者进行其他形式的装饰处理，以恢复建筑物的外观和防水性能。
五、降低温差外墙裂缝的产生往往与温度变化有关，因此降低温差也是防止裂缝产生的一种方法。
可以采取适当的保温措施，如增加保温层、贴保温板等，以减少温度变化对外墙的影响。
六、防止风化外墙长时间暴露在空气中，容易受到风化的影响，导致外墙材料的破损和脱落。
可以采取防风化的措施，如使用防水涂料、贴膜等，以保护外墙不受风化的影响。
七、预防性维护对于任何一种外墙材料，都需要进行预防性维护。
定期进行检查和维护可以及时发现并处理可能存在的问题，防止裂缝的产生和扩大。
八、使用高质量涂料使用高质量的涂料可以增强外墙的防水性能和耐久性，减少裂缝的产生。
在选择涂料时，应选择质量可靠的品牌和型号，并按照涂料的使用说明进行正确的施工。
质量通病防治措施——外墙外保温开裂
一、造成外墙外保温开裂的主要原因
1、砼墙、梁、柱构件与砌体间未采取防裂构造做法，保温基体裂缝导致应力扩散，引起开裂。
2、已施工好保温层、抗裂砂浆层的墙面重新敲凿。
3、抗裂保护层厚度不符合设计要求，抗裂玻纤网固定锚钉布设没按设计设置。
4、抗裂砂浆层空鼓、裂缝，雨水长期浸透，造成保温层开裂。
二、防止外墙外保温开裂应采取的施工技术措施
1、严格按设计要求的外保温构造节点施工，墙面基层粉刷施工时提前浇水湿润，墙、梁、柱构件与砌体间先铺设400宽的玻纤网格布，并按满批水泥界面砂浆后铺贴，严禁点粘法铺贴。
2、凸出墙面的各类管线及设备安装必须采用预埋件直接固定在基层墙体上，预留洞口必须埋设套管并与装饰面齐平，严禁在保温和饰面完成的墙面上开孔或钉钉。
3、玻纤网抗裂保护层铺贴时，在保温层表面先批刮1~2遍抗裂砂浆，使玻纤网居于抗裂砂浆保护层中部。
4、抗裂砂浆及面层施工时，应按操作程序施工，并及时浇水养护，养护时间不少于7d，严禁面层及抗裂保护层空鼓、开裂。
5、凸出墙面的装饰线条、构件等热桥部位单独进行处理，不与墙体混同施工。
外墙保温砂浆开裂的原因及拯救措施外墙保温砂浆开裂的原因及拯救措施⼀、外墙保温砂浆裂缝产⽣的原因1、墙体结构变形引起裂缝：地基不均匀沉降横墙间距过⼤，砖墙转⾓应⼒集中处未加钢筋、门窗洞⼝过⼤，变形缝设置不当等原因⽽使墙体因强度、刚度、稳定性不⾜⽽产⽣结构变形裂缝，导致砂浆层开裂。
2、原材料选材及配料不当①⽔泥砂浆的配料中简单掺⼊⽯膏或⽯灰粉，虽和易性改善，但砂浆强度下降，抗剪切⼒和粘接强度也随之下降，易起壳（空⿎）开裂。
②⼀些施⼯单位在施⼯中对建筑物的梁板、柱等选⽤较好的⽔泥和⾻料等，错误认为粉刷时不⽤考虑结构安全问题则采⽤低标号的⽔泥及细⾻料，导致⽔泥砂浆的收缩偏⼤⽽开裂。
3、温度和湿度变化的因素①外墙⽔泥砂浆长期裸露在空⽓中，往往因湿度的变化膨胀或收缩。
湿度变形因⽔泥砂浆的含⽔量变化和⼲缩率有关。
由湿度引起的变形中，膨胀值是其收缩值的1/9，⽔泥砂浆的⼲缩速率是⼀条逆降的曲线，初期⼲缩迅速，时间长会逐渐减缓，这种收缩是不可逆的。
⽽湿度变化造成的收缩是⼀种⼲湿循环的可逆过程。
当收缩应⼒⼤于砂浆的抗拉强度时，砂浆必然产⽣裂缝。
②温度变化导致建筑材料膨胀或收缩，但不同材质有不同的温度系数和变形应⼒。
热膨胀在界⾯产⽣温度应⼒，⼀旦温度应⼒⼤于⽔泥砂浆抗拉强度，将使材料发⽣相对位移，导致砂浆产⽣裂缝。
外墙⽔泥砂浆⼤部分暴露在阳光下，砂浆层温度有可能会⼤⼤地超过⽓温，甚⾄⾼出室外温度⼀倍以上，加上⽇照时间变化及寒冬酷暑温差的变化，产⽣的温度应⼒较⼤使外墙⽔泥砂浆产⽣温度收缩裂缝，虽然温度应⼒产⽣的裂缝较为细⼩，但如此反复裂纹就会不断的扩⼤。
综上所述，外墙⽔泥砂浆裂缝产⽣的原因有很多，除在施⼯、配⽐、选料、墙体等⽅⾯规范、完善外，从⽔泥砂浆⾃⾝可采取有效地防治措施，以提⾼施⼯外墙质量。
4、施⼯⼯艺不当或未按规范要求施⼯①砂浆粉刷分格条分布不合理或嵌⼊太深，破坏外墙底层的整体性。
②墙⾯勾缝处砂浆强度不够，厚度不够、疏密不均，砂浆搅拌不均或采⽤⼈⼯拌和。

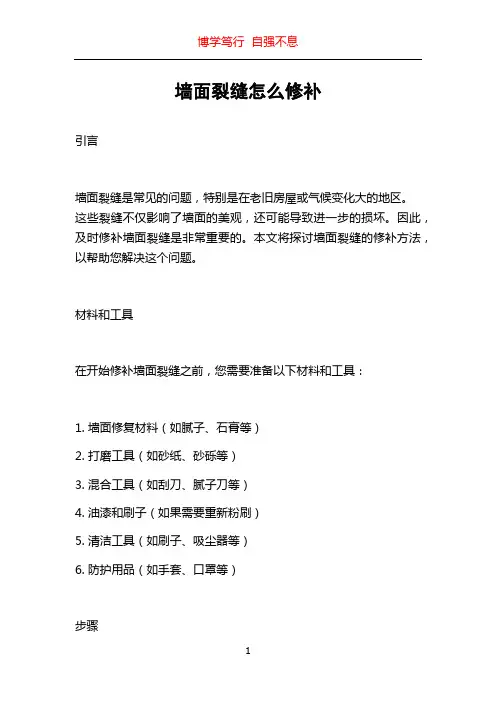

墙面裂缝怎么修补引言墙面裂缝是常见的问题，特别是在老旧房屋或气候变化大的地区。
这些裂缝不仅影响了墙面的美观，还可能导致进一步的损坏。
因此，及时修补墙面裂缝是非常重要的。
本文将探讨墙面裂缝的修补方法，以帮助您解决这个问题。
材料和工具在开始修补墙面裂缝之前，您需要准备以下材料和工具：1. 墙面修复材料（如腻子、石膏等）2. 打磨工具（如砂纸、砂砾等）3. 混合工具（如刮刀、腻子刀等）4. 油漆和刷子（如果需要重新粉刷）5. 清洁工具（如刷子、吸尘器等）6. 防护用品（如手套、口罩等）步骤修补墙面裂缝的步骤可以简单分为以下几个步骤：1. 准备工作：首先，确保工作区域清洁，并清除附着在裂缝上的灰尘和污垢。
使用刷子或吸尘器清理墙面。
2. 裂缝处理：使用刮刀或腻子刀将墙面裂缝清理干净。
去除松散的腻子和石膏。
3. 填补裂缝：使用腻子或石膏将裂缝填满。
根据裂缝的大小，可以选择使用硬腻子或软腻子。
将修复材料均匀地涂抹在裂缝上，确保填满整个裂缝。
4. 打磨表面：修复材料干燥后，使用砂纸进行打磨，使其与周围墙面表面平齐。
避免给修复区域施加过多压力，并确保均匀打磨。
5. 重新涂刷：如果修复区域需要重新涂刷，可以根据需要选择适当的油漆和颜色。
使用刷子或滚筒将油漆均匀涂抹在修复区域上，并确保与周围的墙面颜色相匹配。
根据油漆的干燥时间，在需要的情况下进行第二遍涂刷。
6. 检查和清理：等待修复区域完全干燥后，仔细检查修复结果。
如果发现有不平整或其他问题，可以进行进一步的修复。
最后，清理工作区域并丢弃使用过的材料。
常见问题和解决方案在修补墙面裂缝过程中，可能会遇到一些常见问题。
以下是一些可能的问题及其解决方案：1. 修复后裂缝仍可见：这可能是由于填补过程中未完全填满裂缝或裂缝太宽而导致的。
解决方法是使用更多的修复材料填充裂缝，并确保均匀涂抹。
2. 腻子表面不光滑：如果修复之后的表面不光滑，可能是由于没有正确打磨导致的。
使用更细的砂纸进行打磨，直到表面变得光滑。
外墙保温裂缝渗水处理方案
外墙保温裂缝渗水处理方案
首先，应认真检查裂缝产生的性质和种类，分析产生裂缝与渗水原因，然后针对不同种类的裂缝采取相应的补救措施。
对于本项目外墙裂缝渗水产生的问题，主要由于裂缝产生的主要原因导致渗水，引起保温岩棉吸水膨胀，使原裂缝产生热胀冷缩原理，现处理此类原因，需要重新对保温层以下基层结构及保温层表层结构进行有效专项处理。
1、将保温层沿裂缝处各向四边延伸20cm-50cm截掉，并竖向切三至五条5cm*5cm左右的块状，以便内部通气通水减少膨胀。
2、把裂缝渗水处，切至粉刷层或砌体基层时，用专用工具彻底清除表面杂质。
3、若发现原粉刷层有裂缝或空鼓现象，应铲掉抹面砂浆至砌体表面清理干净。
后用抗裂加强布重新粉刷，直至与原墙面相平。
再在清理好基层上涂界面剂一遍。
4、用防水砂浆把基层损坏的地方，用抗裂加强布重新粉刷，直至与原墙面相平。
5、等表面干燥后，在清理好基层上涂界面剂一遍，做好相应防水措施。
6、将裁掉的保温板地方，用新聚苯板裁好相应尺寸，用专用材料粘贴到基层上，然后用抗裂砂浆加钢丝网片在保
温表层上进行加强处理，必要时可加设锚固栓，最后批外墙防水腻子再涂刷外墙弹性涂料。
保温墙面开裂修补方案
保温墙面开裂修补是一个比较常见的问题，通常需要根据裂缝
的具体情况来选择合适的修补方案。
以下是一些可能的修补方案：
1. 表面修补，对于较小的裂缝，可以使用填缝剂或者修补砂浆
进行表面修补。
首先需要清理裂缝处的灰尘和碎屑，然后使用填缝
剂或者修补砂浆填补裂缝，等干后打磨平整，最后进行重新粉刷或
者涂料处理。
2. 纤维玻璃布加固，对于较大或者较深的裂缝，可以考虑使用
纤维玻璃布加固。
首先清理裂缝表面，然后涂抹专用的玻璃布胶水，贴上玻璃布，再次涂抹胶水，使其与墙面充分粘合，最后进行表面
修饰。
3. 换砖或瓷砖，如果是外墙的保温层开裂，可以考虑更换砖或
者瓷砖。
首先需要拆除受损的砖或者瓷砖，清理墙面，然后重新粘
贴新的砖或者瓷砖，最后进行表面处理。
4. 加固墙体结构，如果裂缝比较严重，可能是由于墙体结构问
题导致的，这时需要对墙体结构进行加固处理。
可以寻求专业的建
筑工程师或者施工队伍进行评估和加固处理。
在进行任何修补工作之前，一定要确保墙体表面是干燥和清洁的，以保证修补效果。
另外，根据裂缝的具体情况，也可以咨询专业的装修公司或者施工队伍，他们会根据实际情况提供更为详细和专业的修补方案。
希望以上信息能够帮助到你。
浅谈外墙外保温墙面裂缝与防治本文阐述了外墙外保温墙面裂缝的成因，并提出了相关防治措施。
标签：不均匀沉降引起裂缝；干缩引起裂缝外墙外保温工程在我国已有20余年的历史，由于外保温在建筑节能和室内环境舒适等方面的诸多优点，在建筑节能日益重视的今天，外墙外保温技术得到迅速发展和大量应用。
而随之而来外墙面裂缝与防治，也成为我们必须认真对待的课题。
1、外墙外保温裂缝的成因1-1主体结构变形延伸至表面层的裂缝，如框架梁柱与填充墙结合部的水平或竖向裂缝；窗角部位45度斜裂缝以及不均匀沉降导致的沉降裂缝等。
1-2保温层缺陷引起的表面层裂缝，如EPS板块之间的板缝收缩引起的裂缝；保温板粘贴，锚固不到位，保温砂浆层空鼓干缩等引起的裂缝。
1-3表面层施工不当引起的裂缝，如网格布搭接不到位引起的裂缝；窗框外侧洞口、女儿墙、阳台等细部处理不到位引起的裂缝；因抹面砂浆柔韧性差或施工环境、施工方法不规范引起的裂缝。
1-4外保温系统变形缝的设置，密封和防水构造设计不完善引起的裂缝，如建筑体形突变或结构体系变形处未放置变形缝。
1-5在不利气候条件下，外墙保温系统内部应力大于表面层所能承受的极限强度。
如夏季持续高温后突降暴雨，表面温度变化可达50℃之多，表面层急剧变形而导致裂缝。
2、外墙外保温系统裂缝的防治2-1认真做好施工前的准备工作，拟定施工方案，并对施工人员培训考核，其中：2-1-1对基层应认真处理，使之达到坚实平整的要求，在基层墙体上应设置一道防水砂浆。
2-1-2外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求，门窗框或铺框应安装完毕。
2-1-3伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件应固定在基层上且安装完毕，并按外保温系统厚度留出间隙。
预留洞口必须埋设套管并与装饰面齐平。
2-2严格材料送检制度、确保外墙外保温系统的所有保温材料（包括粘结层、保温层、防护层）的各项主要性能指标符合要求。
要严格材料进场验收，不合格的材料不准进场，杜绝以次充好2-3样本引路，对将要施工的外墙外保温系统，按系统耐候性能试验要求的尺寸，在外墙做出小样并作淋水试验，其结果得到建设方、设计方、监理方认可后，全面铺开2-4强化过程控制，落实通病防治措施2-4-1施工方严格按照规范（规程）、施工方案进行施工，现场试验资料必须真实、齐全，这些资料主要是外墙外保温系统耐候性试验资料，保温层块材现场粘结强度试验资料。
外墙挤塑聚苯板保温体系开裂原因及控制措施随着科学技术的进步和人民生活水平的提高，人们越来越认识到环保和节能的重要性，对建筑的节能保温越来越重视，尤其是墙体的节能保温功能。
目前，我国应用较为广泛的是外墙外保温技术，最为常见的是挤塑聚苯板保温体系。
但目前挤塑聚苯板保温体系普遍存在裂缝不易控制的通病。
本文以工程实例阐述两种不同挤塑聚苯保温板施工方法，裂缝控制方法。
《建筑科学与工程学报》秉承科学精神，以促进学术交流，推动科技进步，提高工程建设水平为宗旨，全面反映建筑科学与工程领域最新研究成果，传播建筑设计的新理念，报道建筑科学与工程领域新理论、新技术、新材料、新工艺，介绍大型重点工程的设计与施工技术;主要刊载建筑学、结构工程、防灾减灾、地下建筑与基础工程、建筑环境与设备工程等专业及相关领域的文章，包括科研、设计、施工方面的研究成果与工程实践总结，同时也刊登建筑材料、桥梁工程、市政工程、力学等专业中与上述学科交叉的文章，并就一些热点和难点问题，开设“专家论坛”和“院士讲座”。
鲁府花园住宅楼工程，地上18层，短肢剪力墙结构，外墙砼墙体保温板为钢丝网架挤塑板保温，与砼墙体同时施工;加气砼砌块填充墙保温为后贴挤塑板保温，两种保温做法的工程量相当。
裂缝产生原因剖析：1、设计理论方面由于外保温体系位于外墙外侧，直接承受来自自然界各种因素影响，对体系要求更高。
就太阳辐射及环境温度变化对其影响来说，置于保温层之上的抗裂防护层只有3mm〜20mm，且保温材料具有较大的热阻，抗裂防护层的柔韧性和耐候性对外保温体系的抗裂性能起着关键的作用。
①挤塑聚苯板薄抹灰外保温隔热构造设计存在的不足。
这类外保温隔热材料通常采用粘贴加锚栓辅助锚固固定在基层墙体上，然后在保温板上抹抹面砂浆并将增强网铺压在抹面砂浆中。
保温板在自然环境中的自身收缩变形时间长达60天，由于在自然环境条件下42天或60°C蒸汽养护条件下5天的自身收缩变形已完成99%以上，因此要求保温板在自然环境条件下42天或60C蒸汽养护条件下5天后再上墙。
保温砂浆开裂的原因和解决方法有哪些目前国内建筑墙体保温多选内保温作法，因为内保温比外保作法简单风险小，但保温层面层裂缝成为一大难题。
本文叙述内保温墙体面层裂缝的原因和对策。
一、保温板材变形不少施工单位为减少湿作业．选用贴预制保温板作法。
预制保温板材在工厂成型，现场只需粘贴即可，方便了施工作业。
但这种贴板法在施工二三个月至一年后，多数面层都出现了不同程度的开裂，板接缝处尤为明显。
其原因是外墙结构暴露在大气中受温差变化影响结构整体外形尺寸也发生变化，而附在外墙上的每一块保温板材都单独地收缩和膨胀。
墙体变形量大，保温板变形量小，由此产生墙体与保温板材体型变化的应力方向和大小不同，各部分的这种变化随温度升降而轮回出现。
内保温板材附着在一个不稳定的基础上，常规情况下，板块裂缝出现只是一个时间早晚的问题。
对这种裂缝的对策是板缝应考虑采用弹性软联接材料。
二、保温材料受潮变软为避免板缝开裂很多人选择了浆料型现场抹灰的保温作法．以求得到整块的保温层。
这种保温层虽取得了整体性好、没有裂缝的效果．但抹灰浆料无法象板材那样设置空气层。
不能有效地控制墙体结露，保温层处于潮湿状态。
室内外温差造成墙体结露现象是经常发生的。
若室温为20℃．相对湿度为70％的条件下，露点为14℃，也就是墙体温度低于14℃时墙面就会出现结露。
在保温结构中，保温层置于内侧．墙体温度常低于14℃。
即在保温层与墙体结构层界面处产生结露。
若保温材料没有良好的抗蒸汽渗透性．保温层吸水会使导热系数进一步变大，加剧结露现象。
目前建筑保温材料中有很大的一部份浆体保温材料遇水软化，丧失强度。
这种现象最终会导致面层开裂。
一般情况下在结构墙体上应避免采用经水提泡48h，粘接强度丧失50％以上的材料，即软化系数低于0.5的保温浆料。
三、玻纤网布耐碱强度保持率低常见的玻纤网布有三种不同材质，即无碱网布、中碱网布和耐碱网布。
实验证明，它们在碱性条件下抗拉强度都有所下降。
无碱网布抗拉强度高，但耐碱性能最差。
外墙保温彻底修补不同裂缝方法
随着我国节能减排工作的贯彻深入，聚苯板薄抹灰外墙外保温系统的使用也越来越普遍。
但是，在实际的应用过程中，由于建筑物结构形式，气候条件、系统材料、施工工艺、施工管理等方面的原因，即使最为成熟的保温系统同样也存在一些质量问题，尤其是保温系统外立面的裂缝问题较为实出，轻则影响美观，重则渗水、脱落，丧失节能效果，缩短建筑物使用寿命。
如何采取补救措施，解决系统的裂缝问题已成为业内共同关注的焦点。
首先应认真检查裂缝产生的部位，正确鉴别裂缝的性质及种类，分析产生的原因，然后针对不同种类的裂缝，采取相应补救措施。
对保温层以下基层结构引起的结构性裂缝的处理，分为需要进行结构加固处理的裂缝与不需要结构加固处理仅需裂缝加固处理两种。
需要进行结构加固处理的裂缝，应将保温层沿裂缝处各向两边延伸20厘米~50厘米截掉，直至水泥或砌体基层，清理去除杂质，让裂缝完全暴露，然后依据有关部门对加固的要求进行加固处理，待确认处理合格后，用相应的材料将保温层修复完好。
框架梁柱与填充墙之间，以及窗角45度斜裂缝等不需要进行结构加固处理的裂缝，处理方法及步骤为：暴露基层裂缝是将保温层沿裂缝处向两边延伸20厘米~50厘米截掉，直至水泥或砌体基层，清除杂质，让裂缝完全暴露。
裂缝加固处理是对1毫米以上的裂缝，沿缝开凿V型槽，槽宽和槽深视现场情况而定。
在清理好的槽内，填嵌补缝胶泥，待补缝胶泥表干后，再用抗裂防水胶滚涂暴露的基层，随即铺设抗裂加强布，将加强布铺设平整后，再在加强布上滚涂或批刮抗裂防水胶。
对1毫米以内的裂缝，可在完全暴露的基层裂缝上直接滚涂上述抗裂防水胶，随即铺设抗裂加强布，在铺设平整的抗裂加强布上，再次滚涂或批刮抗裂防水胶，使其与抗裂加强布形成高拉伸强度、高柔韧抗裂涂层，对裂缝进行加固处理。
修复保温系统时应根据被截掉的保温层的宽度、长度，裁剪好聚苯板修复保温系统，待加固处理层实干后，用粘贴砂浆将裁好的聚苯板粘贴好，然后用具有很好柔韧性的抹面砂浆中夹网格布将裁掉的部位修复平整。
对保温层缺陷引起的裂缝(板缝变形、收缩引起的裂缝)，找出板缝开裂大于1毫米部位，将上述裂缝进行局部修补。
具体方法是沿板裂缝开槽至水泥沙浆基层，槽宽约1.2厘米左右，将槽内清理干净，并沿槽两侧各5厘米处去除网格布表面保护层或松动物浮灰等，在槽内注入深约二分之一的现场发泡硬质聚氨酯，待发泡后修理平整，或在槽内嵌入1.4倍聚苯板圆棒，在未平整的槽内嵌入天补补缝胶泥至平整为准。
沿槽批刮一遍抗裂抗水胶，并随即嵌入抗裂加强布，与缝侧搭接不小于4厘米，之后再批刮一遍抗裂抗水胶以覆盖住抗裂加强布为准，以形成高拉伸强度高柔韧的复合涂层。
对板缝开裂小于1毫米裂缝，不需开槽处理，只需批刮抗裂防水胶，嵌入抗裂加强布，形成高拉伸强度、高柔韧的复合涂层，控制和覆盖裂缝即可。
对于保温板空鼓渗水部位的修复。
在裂缝、空鼓部位将原来的保温板清理掉，在清理好的基层上滚涂界面剂一遍，待实干后将裁好的尺寸相当的聚苯板粘贴到基层上，然后再用具有很好柔韧的抹面砂浆(中夹网格布)将该部位修复平整，必要时加设锚固栓。
保温与非保温交接处及板通缝裂缝的处理方法。
沿裂缝向两边各延伸5厘米左右，铲掉抹面砂浆表面层，保留网格布，清理后施涂抗裂防水胶，中夹抗裂加强布涂层，修补后的抗裂涂层表面与原来墙面平整度保持一致即可。
保温层之上抹面砂浆的裂缝、窗台、女儿墙等细部处理未到位引起的裂缝渗水处理。
清理墙面，在窗台或女儿墙等渗水裂缝部位，直接滚涂抗裂防水补缝胶，中间压入超薄抗裂加强布。
网格布搭接不到位等引起裂缝的处理方法一是铲除抹面砂浆层，直至完全暴露未搭接到位的网格布，然后用柔性抹面砂浆重新嵌入网格布，让新贴的网格布与原网格布的搭接每边达8厘米以上，柔性抹面砂浆必须完全覆盖网格布，保持翻修表面与旧墙面平整度一致;二是清理墙面，沿裂缝部位宽度5厘米左右，直接滚涂抗裂防水胶，中间压入超薄加强抗裂布。
抹面砂浆层龟裂纹的处理方法。
对于裂纹较多的墙面，首先认真检查墙面，找出缝宽大于0.3毫米缝深1毫米以上的裂纹。
将上述裂纹进行局部补，具体方法是将裂纹清理干净，沿缝滚涂或批刮抗裂防水胶，中间压入超薄抗裂加强布(沿缝宽5厘米左右)，对整个墙面进行的全面清理，去除油污杂质，并对旧涂层进行打毛处理，增强附着力。
满批符合JG/T157《建筑外墙用腻子》R型标准的腻子2遍(建议批刮厚度2毫米左右)，滚涂一底两面弹性涂料。
对于裂纹较少的墙面，沿缝铲掉涂料腻子层(宽度6~8厘米)待清理干净后，沿缝将铲掉部位直接滚涂或批刮抗裂防水胶，中间压入超薄抗裂加强布，注意抗裂防水胶必须完全覆盖加强布，且上表面层墙面保持平整光滑。
待补缝处干燥后(一般12小时以后)，修补处滚涂1遍~2遍与原墙面一致的涂料层。
如果按照上述工艺要求并选用合格的产品进行施工，则此类系统的裂缝将基本能够全部解决好。
PS保温板的施工工艺与发泡陶瓷保温板的施工工艺基本相同，但是也有不同的地方。
它们相同的地方是都用粘结砂浆与砼墙、砌块墙、砖墙等连接，且在保温板粘帖后都用耐碱网格布翻包整个保温板来提高整个保温系统的整体强度和耐冲击性，同时批一层抗裂砂浆。
它们主要的施工技术要点为：基层清理——配置专用粘结砂浆——保温板粘贴——保温板打磨——锚固件安装——做装饰分格线条——抹第一遍面层防水抗裂砂浆——压入网格布——抹第二遍面层防水抗裂砂浆——修补孔洞。
不同的地方是在粘贴发泡陶瓷保温板时，必须进行全面积粘贴(也就是满粘法)，不允许有空腔。
但是XPS保温板在粘贴时除门窗侧边及需要加强粘贴强度的部位采用的是满粘法外其他部位采用的都是点粘法。
发陶瓷保温板应在粘结强度达到70%(一般7天)才能进行锚固件的安装，锚固件锚固到基层深度不小于70mm，钻孔深度不小于80mm，XPS保温板锚固件的安装一般在24~48小时后安装。
保温墙体室内结露的原因：
一、冷热桥形成。
保温断点设计不合理，导致窗洞周边形成热桥效应，应该改善室内的湿度死角，保持良好的通风条件，从根本上阻断热桥;
二、防水设计不合理。
在窗户的设计中没有考虑到根部上口的滴水处理，以及窗户下口根部的防水设计处理，水容易从保温层与窗根的连接部位进入保温系统的内部，从而对外保温系统造成危害;
三、窗的节点设计不合理。
在节能设计中对窗的设计位置只有一个原则，就是根据保温形式的不同而设置不同的位置。
采用外保温时应靠近墙体的外侧。
重庆保温材料尽量使保温层与窗连接成一个整体以减少保温层与窗体间的保温断点、避免热桥的发生。
有的设计人员在设计中忽视了外窗膀传热对耗热指标的影响，对外窗洞口周围的窗膀不采取保温设计处理。
这就导致了室内结露。
