第2章几何公差及检测一、判断题1.任何被测提取要素都同时存在有几何误差和尺寸误差。

( √ )2.几何公差的研究对象是零件的几何要素。

( √ )3.相对其他要素有功能要求而给出位置公差的要素称为单一要素。

( ×)4.基准要素是用来确定提取组成要素的理想方向或（和）位置的要素。

( √)5.在国家标准中，将几何公差分为12个等级，1级最高，依次递减。

( √)6.某被测提取圆柱面的实测径向圆跳动为f，则它的圆度误差一定不会超过f。

( √)7.径向圆跳动公差带与圆度公差带的区别是两者在形状方面不同。

( ×)8.端面全跳动公差带与端面对轴线的垂直度公差带相同。

( √ )9.径向全跳动公差可以综合控制圆柱度和同轴度误差。

( √)10.孔的体内作用尺寸是孔的被测提取内表面体内相接的最小理想面的尺寸。

( √)11.孔的最大实体实效尺寸为最大实体尺寸减去中心要素的几何公差。

( √)12.最大实体状态是假定提取组成要素的局部尺寸处处位于极限尺寸且使具有实体最小（材料最少）时的状态。

( × )13.包容要求是要求被测提取要素处处不超越最小实体边界的一种公差原则。

( ×)14.最大实体要求之下关联要素的几何公差不能为零。

( × )15.按最大实体要求给出的几何公差可与该要素的尺寸变动量相互补偿。

( √)16.最小实体原则应用于保证最小壁厚和设计强度的场合。

( √ )17.内径百分表是一种相对测量法测量孔径的常用量仪。

( √)18.扭簧比较仪是利用扭簧作为传动放大的机构。

( √ )19. 圆度误差只能用圆度仪测量。

( × )20.在被测件回转一周过程中，指示器读数的最大差值即为单个测量圆锥面上的斜向圆跳动。

( √)二、选择题1．零件上的提取组成要素可以是（ C ）。

A.理想要素和实际要素B.理想要素和组成要素C. 组成要素和导出要素D.导出要素和理想要素2.下列属于形状公差项目的是（ B ）。

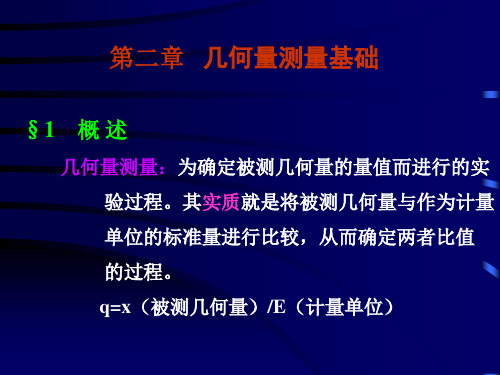

第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么？试述第十七届国际计量大会通过的长度基本单位的定义？2-2 测量的实质是什么？一个完整的测量过程应包括哪四个要素？2-3 以量块作为传递长度基准量值的媒介有何优点，并说明量块的用途？2-4 量块的制造精度分哪几级，量块的检定精度分哪几等，分“级”和分“等”的主要依据是什么？2-5 量块按“级”和按“等”使用时的工作尺寸有何不同？何者测量精度更高？2-6 何谓量具、量规、量仪？2-7 计量器具的基本技术性能指标中，标尺示值范围与计量器具测量范围有何区别？标尺刻度间距、标尺分度值和灵敏度三者不何区别？示值误差与测量重复性有何区别？并举例说明。

2-8 几何量测量方法中，绝对测量与相对测量有何区别？直接测量与间接测量有何区别？交举例说明。

2-9 测量误差的绝对误差与相对误差有何区别？两者的应用场合有何不同？2-10 测量误差按特点和性质可分为哪三类？试说明产生这三类测量误差的主要因素。

2-11 试说明三类测量误差各自的特性，可用什么方法分别发现、消除或减小这三类测量误差，以提高测量精度？2-12 如何估算服从正态分布的随机误差的大小？服从正态分布的随机误差具有哪四个基本特性。

2-13 进行等精度测量时，以多次重复测量的测量列算术平均值作为测量结果的优点是什么？它可以减小哪类测量误差对测量结果的影响？2-14 进行等精度测量时，怎样表示单次测量和多次重复测量的测量结果？测量列单次测量值和算术平均值的标准偏差有何区别？2-15 什么是函数误差？如何计算函数系统误差和函数随机误差？习题一、判断题（正确的打√，错误的打×）1、直接测量必为绝对测量。

( )2、为减少测量误差，一般不采用间接测量。

( )3、为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( )4、使用的量块数越多，组合出的尺寸越准确。

( )5、0~25mm千分尺的示值范围和测量范围是一样的。

几何量公差与检测实验指导书几何量公差几何量公差与检测实验指导书班级：___________________ 学号：___________________ 姓名：___________________一、实验目的实验〔一〕简单零件的尺寸测量与表达1．掌握常见测量工具的使用方法； 2．理解绝对测量和相对测量的区别； 3．掌握简单零件的表示方法； 4．理解工程图及标注方法。

二、实验器具的工作原理游标卡尺游标卡尺是一种常用的量具，具有构造简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。

游标卡尺的构造1．三用游标卡尺，其测量范围一般有〔0～125〕mm 和〔0～150〕mm 两种。

制成带有刀口形的上下量爪和带有深度尺的型式, 如下图。

其下量爪用来测量工件的外径及长度，上量爪用来测量孔径及槽宽，深度尺可用来测量工件的深度及长度。

1-尺身；2-上量爪；3-尺框；4-紧固螺钉；5-深度尺；6-游标；7-下量爪。

三用游标卡尺2．双面游标卡尺，其测量范围一般有〔0～200〕mm 和〔0～300〕mm 两种。

如下图，其上量爪用来测量沟槽或孔距，下量爪用来测量工件的外径或孔径。

双面游标卡尺3. 单面游标卡尺，与双面游标卡尺比拟，单面游标卡尺没有上量爪，下量爪可测内外尺寸。

其测量范围有〔0～200〕mm ，〔0～300〕，〔0～500〕mm 直至1000mm ，适用于较大尺寸的测量，单面游标卡尺游标卡尺的读数原理和读数方法游标卡尺的读数机构，是由主尺和游标(如上图中的6和8) 两局部组成。

当活动量爪与固定量爪贴合时，游标上的“0”刻线(简称游标零线) 对准主尺上的“0”刻线，此时量爪间的间隔为“0”。

当尺框向右挪动到某一位置时，固定量爪与活动量爪之间的间隔，就是零件的测量尺寸。

此时零件尺寸的整数局部，可在游标零线左边的主尺刻线上读出来，而比1mm 小的小数局部，可借助游标读数机构来读出。
