矿井通讯联络系统

第一章总则第一条为完善井下通信联络系统，保障系统安全可靠，提高矿井抗灾变能力，依据《煤矿安全规程》及上级有关规定，结合矿区实际，制定本规定。

第二条矿井调度中心应配备通信联络系统负责人1人、系统安装维修人员不少于4人，负责通信联络系统的设计、安装、维护与管理工作。

第三条矿井必须建立健全通信联络系统管理机构责任制、管理及操作人员岗位责任制。

矿井必须建立健全通信联络系统值班制度、设计安装验收制度、使用维护管理制度、机房及设备管理制度、责任追究制度、人员培训制度等。

第四条矿井应编制应急通信保障预案，并根据具体情况及时修改。

矿井每年至少组织1次应急通信演练。

第五条矿井必须及时填绘反映实际情况的井下通信系统图。

第六条推广使用井下无线通讯系统、井下广播系统。

第二章设计与安装第七条所有井下通信设备必须采用防爆型，优先采用本质安全型，符合国家标准和《煤矿安全规程》要求。

第八条矿井井下调度通信系统应与行政通信系统分开，行政通信系统与公共通信网络联网。

第九条通信联络系统应具有下列功能：（一）通信联络系统应能对不同用户设置不同的优先权和呼叫权限，应具有紧急呼叫功能。

（二）通信联络系统应具有自诊断和实时故障指示功能。

当发生故障时，及时报警并指示故障位置。

（三）通信联络系统应具有录音功能，多通道同时录音，具备一个放音通道，可在线实时查询录音、监听、回放、存储等。

（四）井下固定电话和手持移动电话与矿井调度中心具有直通功能。

（五）调度交换机应可以随时呼叫系统内的终端，可强拆、强插中继或用户线。

（六）调度交换机应配置可接收系统内终端紧急呼叫的设备，显示紧急呼叫的终端号码，发出声光报警，并可进行语音录音。

（七）调度交换机应具有全呼和组呼功能，同时处理多路呼叫。

（八）调度交换机应具有与地面专网（公网）组网的功能。

（九）调度交换机宜能召开多方会议。

（十）无线通信系统应支持手持移动电话的自动漫游、越区切换。

手持移动电话应具有抗震、防水、防腐功能。

煤矿通信联络系统检查标准矿井基本信息矿井名称所在地址系统负责人手机号码第一部分地面检查（40分）一、控制中心及机房项目检查标准及要求是否合格存在问题1、控制中心机房应有静电地板、消除器材、防雷设施（2分）2、控制中心应双回路供电，配备不小于2小时不间断电源，有声光报警装置（2分）3、控制中心应有防雷保护措施，机房有可靠的接地装置.（2分）4、控制中心应配备专用打印机，应使用空调调温，有录音电话.（2分）5、控制中心应有24小时值班记录，值班人员应持证上岗.（2分）二、机构、人员及制度（10分）项目检查标准及要求是否合格存在问题机构煤矿通信联络系统应专门配备值班和维护人员。

有分管领导和专门组织机构。

（2分）人员各工种上岗人员应持上岗证。

系统值班人员不少于3人，每班至少1人，实行24小时不间断值班，填写系统运行情况和使用记录，并上报主管人员签字。

（2分）制度1、事故应急预案；2、操作人员岗位责任制；3、系统设备、设施的管理制度；4、系统技术资料管理制度；5、系统值班制度；6、系统设备定期检修制度；7、系统运行管理制度；8、系统故障报告制度；9、系统报警、求救通信信息上报自制度；三、资料、图纸及档案管理（20分）项目检查标准及要求是否合格存在问题系统技术资料对系统技术资料归档管理，资料包括：（5分）1、系统设备布置图；2、系统设备供电图；3、系统通信网络结构图。

系统设备管理资料煤矿应建立以下账卡及图表：（10）1、系统设备、仪表台账；2、设备故障登记表；3、系统检修记录表；4、系统巡检记录表；5、系统运行报告；6、中心站运行日志；7、值班日（班）报表；8、设备使用情况月报表；9、报警、求救信息报表；10、系统及设备异常情况及处理报表；管理资料管理资料包括：（5分）1、系统各工种人员上岗资格证书；2、系统操作规程；3、系统安全保障措施；4、图纸、技术资料应保存1年以上第二部分井下检查（50分）项目检查标准及要求是否合格存在问题安装使用设备使用前，应按产品说明书的要求高度设备，并在地面通电运行不小于24小时，合格后方可安装使用.(5分）主副井绞车房、井底车场、运输调度室、采区变电所、水泵房主要机电设备硐室及采掘工作面和采区、同水平海拔最高点，应安装电话。

1 范围本标准规定了煤矿通信联络系统术语和定义、产品分类、技术要求、试验方法、检验规则。

本标准适用于煤矿使用的矿井通信联络系统（以下简称系统）。

2 规范性引用文件GB/T 2887 电子计算机场地通用规范；GB 3836.1 爆炸性气体环境用电气设备第1部分：通用要求GB 3836.2 爆炸性气体环境用电气设备第2部分：隔爆型“d”GB 3836.3 爆炸性气体环境用电气设备第3部分：增安型“e”GB 3836.4 爆炸性气体环境用电气设备第4部分：本质安全型“i”GB/T 17626.3-1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（idt IEC 61000-4-3:1995）GB/T 17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验（idt IEC 61000-4-4:1995）GB/T 17626.5-1999 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（idt IEC 61000-4-5:1995）MT 209-90 煤矿通信，检测，控制用电工电子产品通用技术要求MT 210-90 煤矿通信，检测，控制用电工电子产品基本试验方法MT 211-90 煤矿通信、检测、控制用电工电子产品质量检测规则MT 286 煤矿通信、自动化产品型号编制方法和管理办法MT 401 煤矿生产调度通信系统通用技术条件MT/T 722-1998 煤矿监控主要性能测试方法MT/T 899 煤矿用信息传输装置3 术语和定义下列术语和定义适合本标准。

3.1 煤矿通信联络系统煤矿在生产、调度、管理等各环节能够实现直接通信联络的系统。

3.2 矿井有线调度通信系统使调度与设在生产各环节的被调度之间能实现直接通话联系，实现全矿井生产调度指挥的有线通信系统。

3.3 矿井无线通信系统能够实现矿井无线通信的系统。

3.4 矿井广播系统能够实现矿井中地面对井下语音广播的系统。

3.5 组呼输入组呼编号呼叫该组的所有终端设备。

矿井通信联络系统管理规定整理编制时间：202X年X月X日矿井通信联络系统管理规定为规范本单位生产生活及工作次序，确保本单位相关工作有序正常运转，根据单位发展需要，结合单位工作实际情况，特制定《矿井通信联络系统管理规定》，望本单位职工严格执行!1、设备资料、图纸及技术操作说明书，不经过分管主任允许不得外借。

2、进入机房的参观或检查人员务必如实填写，《机房入内登记表》并遵守有关机房的管理规定。

3、不经过分管主任批准不得设置恶意跟踪电话。

4、录音系统内容不得随意修改，更不得将录音内容外传。

5、机房管理人员不经过分管主任允许不得监听分机电话与中继线路。

6、机房管理人员出具的话费清单务必经过分管主任签字许可，否则追究有关人员责任。

7、发生重大泄密责任事故追究有关人员的责任，造成经济损失的照价赔偿。

（六）通信信息机房防火管理制度为加强机房管理，杜绝人为事故的发生，特拟定本防火管理制度，望有关人员遵照落实。

1、机房内不可吸烟，并禁止把易燃物品带入机房，每发现一人次罚款50元。

2、机房值班员要熟悉灭火器的性能，熟练与正确使用灭火器。

3、非工作人员入内要如实填写《机房入内登记表》。

4、机房内不可存放易燃的纸箱=木材、线缆、棉纱等物品，每发现一件罚款20元。

5、消防器材应按期检查，保证性能可靠。

6、报警电话：火警：119 盗警：110 保卫科值班：31110查庄警物区：41110 保卫科值班：26041陶山公局值班：281107、发生重大防火责任事故，追究有关人员刑事责任。

8、防火安排机构主管领导：杨武才副主管领导；张勇成员：刘生、房涛、初忠健六、通信联络系统有关考核规定（一）调度通讯1、区队如需新增调度电话应先提出书面申请，经调度主任签字后交通信班进行安装并发放电话牌板。

牌板由区队填写后悬挂于工作地点。

2、电话机的安装位置任何单位或个人不得随意挪动或乱拉线路，否则对责任单位或个人罚款300元。

3、电话位置距离工作面不根据规定范围的罚款300元。

第一章总则第一条为完善井下通信联络系统，保障系统安全可靠，提高矿井抗灾变能力，依据《煤矿安全规程》及上级有关规定，结合矿区实际，制定本规定。

第二条矿井调度中心应配备通信联络系统负责人1人、系统安装维修人员不少于4人，负责通信联络系统的设计、安装、维护与管理工作。

第三条矿井必须建立健全通信联络系统管理机构责任制、管理及操作人员岗位责任制。

矿井必须建立健全通信联络系统值班制度、设计安装验收制度、使用维护管理制度、机房及设备管理制度、责任追究制度、人员培训制度等。

第四条矿井应编制应急通信保障预案，并根据具体情况及时修改。

矿井每年至少组织1次应急通信演练。

第五条矿井必须及时填绘反映实际情况的井下通信系统图。

第六条推广使用井下无线通讯系统、井下广播系统。

第二章设计与安装第七条所有井下通信设备必须采用防爆型，优先采用本质安全型，符合国家标准和《煤矿安全规程》要求。

第八条矿井井下调度通信系统应与行政通信系统分开，行政通信系统与公共通信网络联网。

第九条通信联络系统应具有下列功能：（一）通信联络系统应能对不同用户设置不同的优先权和呼叫权限，应具有紧急呼叫功能。

（二）通信联络系统应具有自诊断和实时故障指示功能。

当发生故障时，及时报警并指示故障位置。

（三）通信联络系统应具有录音功能，多通道同时录音，具备一个放音通道，可在线实时查询录音、监听、回放、存储等。

（四）井下固定电话和手持移动电话与矿井调度中心具有直通功能。

（五）调度交换机应可以随时呼叫系统内的终端，可强拆、强插中继或用户线。

（六）调度交换机应配置可接收系统内终端紧急呼叫的设备，显示紧急呼叫的终端号码，发出声光报警，并可进行语音录音。

（七）调度交换机应具有全呼和组呼功能，同时处理多路呼叫。

（八）调度交换机应具有与地面专网（公网）组网的功能。

（九）调度交换机宜能召开多方会议。

（十）无线通信系统应支持手持移动电话的自动漫游、越区切换。

手持移动电话应具有抗震、防水、防腐功能。

附件10井下通信联络系统管理规定页脚内容7目录第一章总则 (1)第二章设计与安装 (2)第三章使用、维护与管理 (5)第四章附则 (7)页脚内容7第一章总则第一条为完善井下通信联络系统，保障系统安全可靠，提高矿井抗灾变能力，依据《煤矿安全规程》及上级有关规定，结合矿区实际，制定本规定。

第二条矿井调度中心应配备通信联络系统负责人1人、系统安装维修人员不少于4人，负责通信联络系统的设计、安装、维护与管理工作。

第三条矿井必须建立健全通信联络系统管理机构责任制、管理及操作人员岗位责任制。

矿井必须建立健全通信联络系统值班制度、设计安装验收制度、使用维护管理制度、机房及设备管理制度、责任追究制度、人员培训制度等。

第四条矿井应编制应急通信保障预案，并根据具体情况及时修改。

矿井每年至少组织1次应急通信演练。

第五条矿井必须及时填绘反映实际情况的井下通信系统图。

第六条推广使用井下无线通讯系统、井下广播系统。

第二章设计与安装第七条所有井下通信设备必须采用防爆型，优先采用本质安全型，符合国家标准和《煤矿安全规程》要求。

第八条矿井井下调度通信系统应与行政通信系统分开，行页脚内容7政通信系统与公共通信网络联网。

第九条通信联络系统应具有下列功能：（一）通信联络系统应能对不同用户设置不同的优先权和呼叫权限，应具有紧急呼叫功能。

（二）通信联络系统应具有自诊断和实时故障指示功能。

当发生故障时，及时报警并指示故障位置。

（三）通信联络系统应具有录音功能，多通道同时录音，具备一个放音通道，可在线实时查询录音、监听、回放、存储等。

（四）井下固定电话和手持移动电话与矿井调度中心具有直通功能。

（五）调度交换机应可以随时呼叫系统内的终端，可强拆、强插中继或用户线。

（六）调度交换机应配置可接收系统内终端紧急呼叫的设备，显示紧急呼叫的终端号码，发出声光报警，并可进行语音录音。

（七）调度交换机应具有全呼和组呼功能，同时处理多路呼叫。

（八）调度交换机应具有与地面专网（公网）组网的功能。

山西省煤炭工业厅煤矿井下通信联络系统使用与管理规范(试行)、八前言为规范全省煤矿井下通信设备和系统的选型、安装、使用、维护与管理，保证煤矿井下通信设备和系统的正常使用，建立通畅、便捷、有效、快速、智能化的井上下通信联络，根据国家有关法律法规和标准的要求，制定本规范。

本规范由山西省煤炭工业厅信息中心提出并起草。

1范围本规范规定了山西省煤矿井下通信设备和系统选型、安装、使用、维护与管理的要求。

本规范适用于山西省煤炭工业厅管辖范围内的煤矿企业。

2规范性引用文件《煤矿安全规程》GB/T 2887 电子计算机场地通用规范GB 3836.1 爆炸性气体环境用电气设备第1 部分：通用要求(GB 3836.1 -2000 , eqv IEC 60079-0:1998 )GB 3836.2 爆炸性气体环境用电气设备第2部分：隔爆型“d”(GB 3836.2-2000 ，eqv IEC 60079-1:1990 )GB 3836.3 爆炸性气体环境用电气设备第3部分：增安型“e”(GB 3836.3-2000 ，eqv IEC 60079-7:1990 )GB 3836.4 爆炸性气体环境用电气设备第4 部分：本质安全型“ i” （GB 3836.4-2000 , eqv IEC 60079-11:1999 ）GB 50215-2005 煤炭工业矿井设计规范AQ 6210-2007 煤矿井下作业人员管理系统MT/T 286 煤矿通信、自动化产品型号编制方法和管理办法MT/T 772-1998 煤矿监控系统主要性能测试方法MT287-92 煤矿信号设备通用技术条件MT209-90 煤矿通信、检测、控制用电工电子产品通用技术要求YD/N 065-1997 《邮电部电话交换设备总技术规范书》YD/T 954-1998 《数字程控调度机技术要求和测试方法》YD/T 1821-2008 《通信中心机房环境条件要求》国家安全监管总局、国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知（安监总煤装〔2010 ）146号）国家安全监管总局、国家煤矿安监局关于发布《禁止井工煤矿使用的设备及工艺目录（第二批）》的通知（安监总煤装〔2008 ）49 号）3术语和定义下列术语和定义适用于本规范3.1煤矿井下通信联络系统具有以有线或无线的方式实现语音、数据、图像传输的功能。

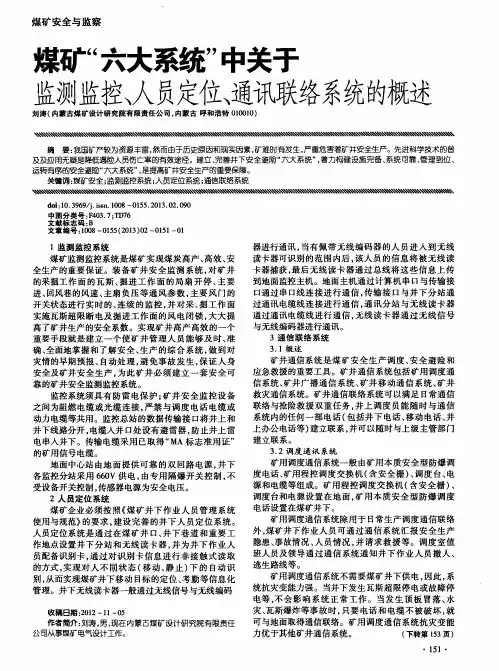

煤矿六大系统煤矿六大系统指矿井监测监控系统、井下人员定位系统、井下紧急避险系统、矿井压风自救系统、矿井供水施救系统、矿井通讯联络系统。

1、矿井监测监控系统矿井监控系统包括环境安全监控系统、轨道运输监控系统、胶带运输监控系统、提升运输监控系统、供电监控系统、排水监控系统、矿山压力监控系统、火灾监控系统、水灾监控系统、煤与瓦斯突出监控系统、大型机电设备健康状况健康系统等。

环境安全监控系统主要用来监测甲烷浓度、一氧化碳浓度、二氧化碳浓度、氧气浓度、硫化氢浓度、风速、负压、湿度、温度、风门状态、风窗状态、风筒状态、局部通风机开停、主要通风机开停、工作电压、工作电流等，并实现超限声光报警、断电和甲烷风电闭锁控制等。

2、井下人员定位系统井下人员定位系统能够及时、准确的将井下各个区域人员和移动设备情况动态反应到地面计算机系统，使管理人员能够及时掌握井下人员和移动设备的总数及分布状况；系统能跟踪干部跟班下井情况、每个矿工入井、出井时间及运动轨迹，以便于企业进行更加合理的调度和管理。

井下人员定位系统由无线编码发射器、数据采集控制设备、数据传输网络、地面中心软件系统及服务器组成。

3、井下紧急避险系统紧急避险系统建设的内容包括为入井人员提供自救器、建设井下紧急避险设施、合理设置避灾路线、科学制定应急预案。

井下紧急避险避险设施是指在井下发生灾害事故时，为无法及时撤离的遇险人员提供生命保障的密闭空间。

该设施对外能抵御够高温烟气，隔绝有毒有害气体，对内提供氧气、食物、水，去除有毒有害气体，创造生存基本条件，为应急救援创造条件、赢得时间。

紧急避险设施主要包括永久避难硐室、临时避难硐室、可移动式救生舱。

（建设一个避难硐室大约100万元）4、矿井压风自救系统矿井压风自救系统规定空气压缩机应设置在地面，主管路直径不小于100毫米，采掘工作面管路直径不小于50毫米，所有矿井采区避灾路线上均应敷设压风管路，并设置供气阀门，间隔不大于200米。

煤矿井下通信联络系统使用与管理规范煤矿通信联络系统的使用和管理规范随着现代科技的发展，通信联络系统在煤矿生产中起着越来越重要的作用。

在煤矿井下，由于环境复杂和存在安全隐患，使用和管理通信联络系统必须严格遵守规范，以确保煤矿生产的安全和高效。

一、通信联络系统的规范使用1. 优先通信原则。

在煤矿井下，通信联络系统的使用必须遵循优先通信原则，即在生产过程中，各级别的指挥者和应急救援人员优先使用通信联络系统。

2. 引导语更新。

引导语是通信联络中非常重要的话语。

为了保证煤矿的生产安全和高效，应及时更新和修订通信引导语，并注意对全体从业人员进行反复引导和培训。

3. 路况报告规范。

煤矿井下的状况往往变幻莫测，交通状况也时刻在变化。

在煤矿井下，规范通信联络系统使用时，必须要求从业人员对路况进行详细的报告，包括交通情况、道路情况、安全情况等，及时反馈给现场指挥中心，以便进行调整和处理。

4. 报警信号规范。

为了保证煤矿从业人员在遇到紧急情况时能够及时报警求援，必须对通信联络系统的报警信号进行规范。

通信联络系统的报警信号必须明确、有效，并且必须保证从业人员学会并熟练操作。

二、通信联络系统的规范管理1. 安全防范。

在实际使用时，必须建立完善的安全监控系统，对通信联络设施进行定期检查和维护，并加立有专职的人员进行管理，以确保其安全。

2. 设备主管责任制。

为了实现对设备的专业管理，必须建立起设备主管责任制，明确负责各个设备的管辖范围和管理职责，确保设备设施的高效、有效的使用。

3. 定期检查。

通信联络系统设备是煤矿生产中不可或缺的一环，为了保证其稳定运行，必须定期对其进行检查和维护。

同时，建立设备维护检查记录，明确设备的维护管理情况，及时解决问题。

4. 人员培训。

人员培训是保证通信联络系统正常高效运转的关键。

在煤矿使用通信联络系统时，必须对从业人员进行定期培训和考核，确保从业人员对系统的理解和掌握程度达到一定水平。

三、总结通信联络系统是煤矿生产中的必需品，但是其使用和管理也必须遵守规范，加强安全和效率掌控，保证煤矿生产安全高效。

煤矿通信联络系统安全保障技术措施为切实保障我矿通信联络系统的正常可靠运行，保障井上下通信畅通，进一步提高我矿安全防护和应急救援水平，保障矿工生命安全，促进我矿安全生产，结合我矿安全生产实际，制定我矿通信联络系统安全保障措施。

一、系统建设安全保障措施1. 安装安全保障措施（1）矿井通信联络系统必须保证矿内各部门及井上、下通信畅通。

（2）生产调度通信系统主机具备强拆、强插功能和紧急呼叫功能,并符合《煤矿生产调度通信系统通用技术条件》。

（3）矿井通信联络系统的电气设备和电缆等必须符合《煤矿安全规程》要求；井下防爆型的通信、信号和控制等装置，应优先采用本质安全型。

（4）井下必须安装应急广播系统,调度室可以对井下进行全体广播、双向通话（调度既可以广播指挥，井下又可以向调度报警进行录音记录）。

（5）通信系统应有备用电源，与主电源能实现自动切换，备用电源的容量保证系统连续运行不少于2小时。

2. 通信线路安装安全保障措施（1）通信线路要保持畅通，悬吊要整齐，与动力电缆间距符合《煤矿安全规程》要求，接口连接要规范，严禁出现明接头等失爆现象。

（2）通信线路必须在入井处装设熔断器和防雷电装置。

（3）井下线路严禁利用大地作回路。

（4）井下通信线路要采取保护措施，防止灾变破坏。

3. 安装位置安全保障措施（1）在主副井绞车房、井底车场、井下变电所、井下绞车房、水泵房、带式输送机集中控制硐室等主要机电硐室和采掘工作面以及采区、水平最高点，应安装。

矿井地面变电所、地面通风机房、井下避难硐室（救生舱）、井下主要水泵房、井下中央变电所和突出煤层采掘工作面、爆破时撤离人员集中地点等，必须设有直通矿调度室的。

（2）临时作业区域也应单独设置。

（3）回采工作面的设置在距工作面15m范围内的安全地段,掘进工作面的设置在距工作面50m(炮掘100m)范围内的安全地段,并保证距现场作业人员不大于15m,保证通讯畅通。

（4）设置地点要有明显的标志，并标明调度、救援和要害场所的号码。

井下通讯系统安装、维修制度井下通讯系统是煤矿生产中不可或缺的重要设备，它可以实现矿井内各个作业面和地面指挥中心之间的信息传递和通讯联络，起到了十分关键的作用。

因此，在矿井中安装和维护井下通讯系统至关重要，能够有效提高矿井的生产效率和安全性。

一、安装规范1、设备选择井下通讯系统的设备选择应当符合相应的技术标准和要求，在确保通讯质量和安全性的前提下选择性能稳定、耐用的设备。

设备应当具有防爆、防水、抗干扰等功能，能够适应煤矿恶劣的工作环境。

2、布线规划在安装井下通讯系统时，应当进行合理的布线规划，确保通讯信号的传输稳定可靠。

布线应当符合相关标准，确保设备之间的连接畅通、不会受到干扰或损坏。

3、设备安装设备的安装应当由专业人员进行，按照设备说明书和相关规范进行操作。

安装过程中应当注意设备的固定和防护，确保设备的稳定性和安全性。

4、设备调试设备安装后应当进行系统的调试和联调，确保系统的正常运行。

调试过程中应当注意系统的各项指标和功能，确保设备的正常工作。

二、维护制度1、定期检查定期检查是确保井下通讯系统正常运行的关键步骤，应当根据设备说明书和相关标准进行定期检查和维护。

检查内容包括设备的外观、接线、防水等，确保设备的正常运行。

2、故障排查一旦发现设备出现故障，应当及时进行排查和修复。

故障排查的过程中应当按照规范和流程进行，确保设备的正常运行。

3、备件储备应当及时准备好井下通讯系统所需的备件，以备不时之需。

备件的存放应当符合相关标准，确保备件的使用寿命和质量。

4、培训和维护对井下通讯系统的维护人员进行定期的培训和考核，确保其具有足够的维护和修理能力。

维护人员应当熟悉设备的使用说明和维护流程，能够独立完成设备的维护工作。

总之，井下通讯系统的安装和维护对于煤矿的生产安全和效率至关重要。

只有做好系统的安装和维护工作，才能保证设备的正常运行，确保矿井的生产和安全。

希望矿山单位能够加强对井下通讯系统的管理和维护，确保设备始终处于良好的状态，为矿井的安全生产做出贡献。

煤矿矿井通信联络系统管理办法一总则第一条为了加强煤矿井下通信联络系统的管理，建立通畅、便捷、高效、智能化的井上、下通信联络系统，满足安全生产及应急救援的需要，提高井下系统抗灾应变能力，根据国家有关法律、法规和省煤炭厅、市煤炭工业局、xxxx集团的有关规定，结合公司矿井通信现状及今后发展的要求，特制定本管理办法。

第二条矿井通信联络系统是煤矿安全生产调度、安全避险和应急救援的重要工具。

矿井通信联络系统包括矿用有线调度通信系统、调度应急广播通信系统、矿井移动通信系统。

第三条煤矿必须安装矿用有线调度通信系统。

井下电话机应使用本质安全型。

宜安装应急广播通信系统和无线通信系统，安装的无线通信系统应与调度电话互联互通。

第四条矿井通信联络系统装备(包括矿井通信网外接口和本系统传输设备、器材及终端设备)的性能、使用条件、汇接组网接口等要符合国家有关通信标准，更要符合《煤矿安全规程》和煤炭行业标准的规定。

第五条本管理办法适用于所属矿、厂、区域公司资源整合矿井。

二规范性引用文件及标准《煤矿安全规程》2016版GB3836.1爆炸性气体环境用电气设备第1部分：通用要求(GB3836.1-2000，eqvIEC60079-0：1998)GB3836.2爆炸性气体环境用电气设备第2部分：隔爆型“d”(GB3836.2-2000，eqvIE60079-1：1990)GB3836.3爆炸性气体环境用电气设备第3部分：增安型“e”(GB3836.3-2000，eqvIEC60079-7：1990)GB3836.4爆炸性气体环境用电气设备第4部分：本质安全型“i”(GB3836.4-2000，eqvIEC60079-11：1999)GB50215-2005煤炭工业矿井设计规范MT/T286煤矿通信、自动化产品型号编制方法和管理办法MT209-1990煤矿通信、检测、控制用电工电子产品通用技术要求YD∕NO65-1997《邮电部电话交换设备总技术规范书》YD∕T954-1998《数字程控调度机技术要求和测试方法》YD∕T1821-2008《通信中心机房环境条件要求》国家安监总局、煤监局关于建设完善煤矿井下安全避险“六大系统”的通知（安监总煤装[2010]146号）三通信联络系统建设规定第六条所有矿井必须装备有线调度通信系统，应安装调度应急广播系统，应安装井下无线移动通信系统，系统之间应互联互通。

煤矿通信联络系统管理制度完整版1. 前言为了保障煤矿生产安全、维护生产秩序和提高工作效率，推动信息化管理模式的发展，特制定以下煤矿通信联络系统管理制度。

2. 通信联络系统的组成煤矿通信联络系统由以下几个部分组成：2.1 固定电话煤矿办公室和各生产部门设置集体固定电话，用于内部通信。

2.2 手持对讲机作为移动通信的手段，主要给采掘队伍、巷道施工等工作人员使用。

2.3 无线电话用于矿山行驶车辆、吊篮等作业人员进行通讯，增强行车安全、疏导交通。

2.4 道口对讲机安装在矿井主要道口的对讲机，用于道路状况的交流、调度指挥。

3. 通信联络系统的管理3.1 设备保管矿山设备管理部门按照职责制定管理方案，制定设备保养制度，并落实到相关的岗位中。

设备的保管、使用、保养、维修等工作，由设备管理部门统一负责。

各部门不得私自搬移、更换、损坏设备或私自拆卸设备。

3.2 设备使用各部门应按规定使用通信设备，不得私用、私自变动等。

下井人员应持有相应的手持对讲机，并保持其畅通。

3.3 通信设备维护煤矿设备管理部门应当加强对通信设备的保养和维修。

设备维修人员应按照规定程序进行操作，对设备进行维修时，应当按照检修标准执行，保证通信设备始终处于正常状态。

3.4 通讯设备存储通信设备管理部门应做好通讯设备的入库信息记录工作，并用专门通信背包装好所有器材，做好存储工作。

3.5 紧急情况处理遇有紧急情况，采掘人员应使用设备进行通讯，不得相互“吆喝”，必须按照通讯要求进行通讯，以免造成混乱。

4. 维护与更新本制度由煤矿安全监管机构组织推广。

制度涉及变动、更新、废止等，应由相关部门及时提出修改建议，并经内部合法程序修改。

如需外部公示请向安全监管机构提出申请。

5.煤矿通信联络系统管理制度的建立和实施，旨在完善煤矿安全生产管理制度体系，确保企业安全稳定运行。

为了矿工的生命财产安全，各部门、各岗位必须严格按照本制度要求执行，确保通信联络系统的完好运行，防止意外的发生，提高生产效率和经济效益。

煤矿矿井通信联络系统管理办法一总则第一条为了加强煤矿井下通信联络系统的管理，建立通畅、便捷、高效、智能化的井上、下通信联络系统，满足安全生产及应急救援的需要，提高井下系统抗灾应变能力，根据国家有关法律、法规和省煤炭厅、市煤炭工业局、XXXX集团的有关规定，结合公司矿井通信现状及今后发展的要求，特制定本管理办法。

第二条矿井通信联络系统是煤矿安全生产调度、安全避险和应急救援的重要工具。

矿井通信联络系统包括矿用有线调度通信系统、调度应急广播通信系统、矿井移动通信系统。

第三条煤矿必须安装矿用有线调度通信系统。

井下电话机应使用本质安全型。

宜安装应急广播通信系统和无线通信系统，二规范性引用文件及标准《煤矿安全规程》2016版GB3836. 1爆炸性气体环境用电气设备第1部分：通用要求(GB3836. 1-2000, eqvIEC60079-0： 1998)GB3836. 2爆炸性气体环境用电气设备第2部分：隔爆型“d”(GB3836.2-2000, eqvIE60079-l： 1990)GB3836. 3爆炸性气体环境用电气设备第3部分：增安型“e”(GB3836.3-2000, eqvIEC60079-7： 1990)GB3836. 4爆炸性气体环境用电气设备第4部分：本质安全型型” (GB3836.4-2000, eqvIEC60079-ll： 1999) GB50215-2005煤炭工业矿井设计规范MT/T286煤矿通信、自动化产品型号编制方法和管理办法MT209-1990煤矿通信、检测、控制用电工电子产品通用技术要求YD / N065-1997《邮电部电话交换设备总技术规范书》YD/T954-1998《数字程控调度机技术要求和测试方法》YD/T1821-2008《通信中心机房环境条件要求》国家安监总局、煤监局关于建设完善煤矿井下安全避险“六大系统”的通知(安监总煤装［2010H46号)三通信联络系统建设规定第六条所有矿井必须装备有线调度通信系统，应安装调度应急广播系统，应安装井下无线移动通信系统，系统之间应互联互通。

煤矿通信联络系统管理办法为加强对井下通信联络系统的管理，根据《山西省煤炭工业厅煤矿井下通信联络系统使用与管理规范》文件要求，特制定本办法。

第一章调度通信系统第一条监控室是调度通信系统的归口管理部门，负责通信传输电缆的敷设，电话机的安装、维修、更换、回收等日常管理工作。

安装有通信设施的部门，负责该区域电话机、线路的维护、保养，不得随意损坏、拆卸电话机，并保证区域内线路悬挂整齐。

第二条系统由地面调度交换机、不间断电源、本质安全型电话机、安全耦合器、线缆、接线盒、避雷器、接地装置和其它必要设备组成。

第三条生产系统电话的布置：1、在主副井绞车房、井底车场、中央变电所、中央水泵房、盘区水泵房、盘区变电所、压风机房、爆炸品材料库等主要机电设备硐室、井下主运输皮带转载点、移动变电站、采掘工作面以及采区、水平最高点，应安设电话。

2、掘进工作面距端头30米～50米范围内，应安设电话；采煤工作面距两端10米～20米范围内，应分别安设电话；采掘工作面的顺槽长度大于1000米时，在顺槽中部应安设电话。

(1) 采煤工作面电话的设置：如图a 、b 、c 、d 、e 所示 ，U 型、Z 型、Y 型、H 型和W 型通风方式的采煤工作面电话的设置。

图a U型通风方式采煤工作面电话的设置图b Z 型通风方式采煤工作面电话的设置图c Y 型通风方式采煤工作面电话的设置图d H 型通风方式采煤工作面电话的设置图e W 型通风方式采煤工作面电话的设置(2) 掘进工作面电话的设置如图f 、g 所示：F F 30~50m图f掘进工作面电话的设置图g 双巷掘进工作面电话的设置第四条井下通信设施的安装与拆除：1、防爆电话机入井前，应检查其“产品合格证”、“防爆合格证”、“煤矿矿用产品安全标志”及其安全性能，合格后方可入井使用。

2、需安装通信设施的工作地点，开工前3天施工队组持《开工通知单》到监控室登记，由监控室如期完成安装。

安装完毕达到标准要求，安装人员现场清点电话机、线缆、接线盒等设施数量后，移交给该区域施工队组，由其负责通信设施的维护管理，发现问题及时向监控室汇报后由维护人员进行处理。

煤矿通信联络系统操作人员岗位职责1、遵守劳动纪律，服从调度指挥，做好作业前准备，认真做好本质工作，操作人员应经培训合格，持证上岗.2、严格操作规程，实行定期巡视监测管理，确保通话质量和线路的畅通。

3、熟悉煤矿安全规程和矿井防爆要求，严格停送电管理制度,确保安全生产。

4、熟悉本矿生产、调度、管理等各环节通信联络系统并能正确使用。

5、地面或井下固定人员必须坚守工作岗位，严禁有脱岗、串岗、睡觉的行为。

否则，给予50元的罚款.6、若遇通信联络系统发生故障，操作人员必须立即向分管领导汇报,及时查明原因，采取措施尽快恢复。

7、因操作不当或其它原因致使通信系统损坏,除按规定处罚外,按其经济损失多少经矿委研究按比例进行赔偿。

8、系统控制中心操作人员每天24小时有人值班,认真填写设备进行记录和使用记录。

若遇到异常情况，立即通知矿领导值班人员.9、保持通讯现场整洁,做好文明生产。

通信联络系统维修工操作规程一、井下设备系统应具备良好的接地措施，金属线入井的设备应具备良好的防雷措施。

信号设备应放置在便于人员观察、调试、检查及支护良好、无滴水、无杂物的进风巷道或硐室中.二、分线盒和过渡电缆及各种电话之间的接头一定要封闭在接线盒内，以免失爆。

三、井下终端的电源、蓄电池不能置于地上，使用专用的托架，使其距巷道底板不小于３００ｍｍ，供电电源必须取自供电电源的电源侧。

四、分线盒和终端电缆连接的接线盒固定在托架上，以避免行人将电缆弄乱、拽断等。

五、通讯联络系统主机的蓄电池必须保持一定的电量，电网停电后，系统至少能够正常工作两个小时以上。

六、电话由专人负责，每天检查、维护，发现问题立刻解决.七、电话应垂直悬挂,距顶板（顶架)不得大于３００ｍｍ，距巷道壁不小于２００ｍｍ。

八、每季必须对数字程控调度机按产品使用说明书的要求进行全面检查,并对地线进行测试。

其它设备按使用说明书要求定期检查和隐患排除,使各项指标符合规定.九、通讯联络系统设备在井下连续运行６－１２个月，须将井下部分全部运到井上进行全面检修，检查与装置关联的电器设备。
