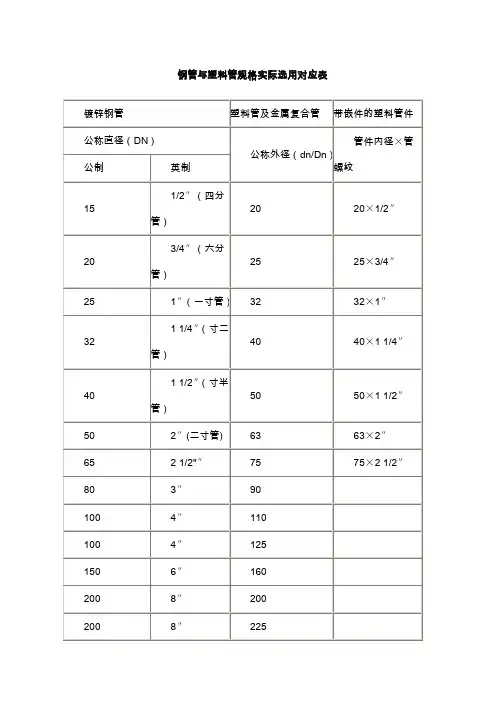

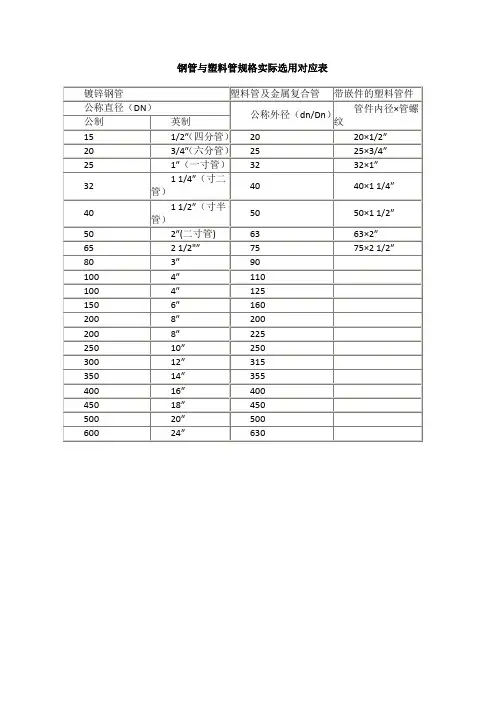

钢管与塑料管规格实际选用对应表

钢管与塑料管规格实际选用对应表

钢管与塑料管规格实际选用对应表dn —般是塑料管的外径。

DN 一般是金属管的公称直径。

不管是冷凝水或冷媒管，一般都按管材的不同选用不同的标法。

d为水泥管或钢筋砼管所谓四分管、六分管与公称尺寸的关系所谓几分，主要是指管道的内径尺寸，其外径跟管道壁厚有关。

1英寸=25.4毫米=8英分1/8"是一分（1英分）DN61/4"是二分（2英分）DN81/2"是四分（4英分）DN153/4" 是六分（6英分）DN202分管DN8 4分管DN15 6分管DN20 1" DN251.2" DN32 1.5" DN40 2" DN502.5" DN65 3" DN803.5" DN90 4" DN100 5" DN1256" DN150 8" DN200 10" DN250 12" DN300 14" DN350 16" DN400 18" DN450 20" DN500 24" DN600 28" DN650 30" DN750 32" DN800 34" DN850 36" DN900 42" DN1050 48" DN120054" DN1350 60" DN1500 64" DN1600 72" DN1800 80" DN2000 84" DN2100 88" DN2200 96" DN2400一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

二、法兰按照法兰的密封面型式有有多种，一般常用有：全平面 Full Face (FF)、凸面 Raised Fac(RF)、凹面 Female Face( FM )、凹凸面 Male and Female Fa(eMFM)、环连接面 Ri ng Joi nt Face RJ)、榫槽面 Ton gued and Grooved Face( TG)。

钢管与塑料管规格实际选用对应表

钢管与塑料管规格实际选用对应表

钢管与塑料管规格实际选用对应表dn一般就是塑料管的外径。

DN一般就是金属管的公称直径。

不管就是冷凝水或冷媒管,一般都按管材的不同选用不同的标法。

d为水泥管或钢筋砼管所谓四分管、六分管与公称尺寸的关系所谓几分,主要就是指管道的内径尺寸,其外径跟管道壁厚有关。

1 英寸=25、4毫米 =8英分1/8" 就是一分(1英分) DN61/4" 就是二分(2英分) DN81/2" 就是四分(4英分) DN153/4" 就是六分(6英分) DN202分管 DN8 4分管 DN15 6分管 DN20 1" DN25 1、2" DN32 1、5" DN40 2" DN50 2、5" DN65 3" DN80 3、5" DN90 4" DN100 5" DN125 6" DN150 8" DN200 10" DN250 12" DN300 14" DN350 16" DN400 18" DN450 20" DN500 24" DN600 28" DN650 30" DN750 32" DN800 34" DN850 36" DN900 42" DN1050 48" DN1200 54" DN1350 60" DN1500 64" DN1600 72" DN1800 80" DN2000 84" DN2100 88" DN2200 96" DN2400一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

二、法兰按照法兰的密封面型式有有多种,一般常用有:全平面Full Face(FF)、凸面Raised Face(RF)、凹面Female Face(FM)、凹凸面Male and Female Face(MFM)、环连接面Ring Joint Face(RJ)、榫槽面Tongued and Grooved Face(TG)。

钢管与塑料管规格实际选用对应表

钢管与塑料管规格实际选用对应表

钢管与塑料管规格实际选用对应表dn一般是塑料管的外径;DN一般是金属管的公称直径;不管是冷凝水或冷媒管,一般都按管材的不同选用不同的标法; d为水泥管或钢筋砼管所谓四分管、六分管与公称尺寸的关系所谓几分,主要是指管道的内径尺寸,其外径跟管道壁厚有关;1 英寸=毫米 =8英分1/8"是一分1英分 DN61/4" 是二分2英分 DN81/2" 是四分4英分 DN153/4" 是六分6英分 DN202分管 DN8 4分管 DN15 6分管 DN20 1" DN25" DN32 " DN40 2" DN50 " DN653" DN80 " DN90 4" DN100 5" DN1256" DN150 8" DN200 10" DN250 12" DN30014" DN350 16" DN400 18" DN450 20" DN50024" DN600 28" DN650 30" DN750 32" DN80034" DN850 36" DN900 42" DN1050 48" DN120054" DN1350 60" DN1500 64" DN1600 72" DN180080" DN2000 84" DN2100 88" DN2200 96" DN2400一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰;二、法兰按照法兰的密封面型式有有多种,一般常用有：全平面Full FaceFF、凸面Raised FaceRF、凹面Female FaceFM、凹凸面Male and Female FaceMFM、环连接面Ring Joint FaceRJ、榫槽面Tongued and Grooved FaceTG;1、平面法兰：连接面是平面的法兰;2、凸面法兰：带凸台,连接面是圆平面的法兰,凸面法兰可以这样配合：凸面法兰+垫片+凸面法兰;3、凹面法兰：带圆柱孔,连接面是小圆环平面的法兰;4、凹凸面法兰：所谓凹凸面法兰实际上是对一对相配合法兰,凹面法兰+垫片+凸面法兰,配合面是小圆平面;5、环连接面法兰：带凸台,凸台上有环形凹槽,凹槽里放置O型圈,然后跟另外一个环连接面法兰相配合;6、榫槽面法兰：所谓榫槽面法兰实际上是对一对相配合的法兰,榫面法兰+垫片+槽面法兰,配合面是小圆环平面;三、法兰的使用范围：1、平焊钢法兰:适用于公称压力不超过的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下,如低压非净化压缩空气、低压循环水,它的优点是价格比较便宜;2、对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为～的对焊法兰采用凹凸式密封面;3、承插焊法兰：常用于PN≤,DN≤40的管道中;4、松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况;当介质腐蚀性较强时,法兰接触介质的部分翻边短节为耐腐蚀的高等级材料如不锈钢等材料,而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封;5、整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体,这种型式在设备和阀门上常用;6、对焊钢法兰：用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠,公称压力为～的对焊法兰采用凹凸式密封面;7、承插焊法兰：常用于PN≤,DN≤40的管道中;。

钢管与塑料管规格实际选用对应表

钢管与塑料管规格实际选用对应表

钢管与塑料管规格实际选用对应表The pony was revised in January 2021钢管与塑料管规格实际选用对应表dn一般是塑料管的外径。

DN一般是金属管的公称直径。

不管是冷凝水或冷媒管，一般都按管材的不同选用不同的标法。

d为水泥管或钢筋砼管所谓四分管、六分管与公称尺寸的关系所谓几分，主要是指管道的内径尺寸，其外径跟管道壁厚有关。

1 英寸=毫米 =8英分1/8"是一分(1英分) DN61/4" 是二分(2英分) DN81/2" 是四分(4英分) DN153/4" 是六分(6英分) DN202分管 DN8 4分管 DN15 6分管 DN20 1" DN25" DN32 " DN40 2" DN50 " DN653" DN80 " DN90 4" DN100 5" DN1256" DN150 8" DN200 10" DN250 12" DN300 14" DN350 16" DN400 18" DN450 20" DN500 24" DN600 28" DN650 30" DN750 32" DN800 34" DN850 36" DN900 42" DN1050 48" DN1200 54" DN1350 60" DN1500 64" DN1600 72" DN1800 80" DN2000 84" DN2100 88" DN2200 96" DN2400一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

管材规格表

管材规格表
JB/T10216-2000《电控配电用电电缆桥架》
40
+
40
+
4150
50
+
50
+
管材
型号
外径(mm)
内径(mm)
壁厚(mm)
理论重量（kg/m）
长度(m)
标准值
调整度
最小值
最大值
最小值
最大值
标准值
调整度
最小值
最大值
铝塑复合管
5163
63
+
63
+
6075
75
+
75
58
+
根据《建筑给水铝塑复合管管道工程技术规程》(CECS105:2000)
KBG管
Φ16
管材
型号
外径(mm)
内径(mm)
壁厚(mm)
理论重量（kg/m）
长度(m)
标准值
调整度
最小值
最大值
最小值
最大值
标准值
调整度
最小值
最大值
焊接钢管
DN15
±
±%
6
DN20
DN25
DN32
DN40
DN50
±
DN65(70)
DN80(75)
DN100
DN125
DN150
根据《低压流体输送用焊接钢管》(CB/T3091-2001)
16
16
±
Φ20
20
20
Φ25
25
25
±
Φ32
32
32
Φ40
40
40
37
PP－R管

最新塑料管材(PP管,PE管)规格表

最新塑料管材(PP管,PE管)规格表

PP管规格表外径公称通径外径偏差0.3Mpa 0.4Mpa 0.6Mpa 0.8Mpa 1.0Mpa Φ25 DN20 ±0.3 1.7 2.1 Φ32 DN25 ±0.3 1.7 2.2 2.7 Φ40 DN32 ±0.4 2.0 2.7 3.3 Φ50 DN40 ±0.5 1.8 2.6 3.4 4.2 Φ63 DN50 ±0.5 2.2 3.3 4.3 5.2 Φ75 DN65 ±0.7 2.0 2.6 3.9 5.1 6.2 Φ90 DN80 ±0.9 2.4 3.2 4.7 6.1 7.5Φ110 DN100 ±1.0 2.9 3.9 5.7 7.4 9.1Φ125 DN100 ±1.2 3.3 4.4 6.5 8.4 10.4 Φ140 DN125 ±1.3 3.7 4.9 7.2 9.5 11.6 Φ160 DN150 ±1.5 4.2 5.6 8.3 10.8 13.3 Φ180 DN150 ±1.7 4.8 6.3 9.3 12.2 14.9 Φ200 DN180 ±1.8 5.3 7.0 10.3 13.5 16.6 Φ225 DN200 ±2.1 6.0 7.9 11.6 15.2 18.7 Φ250 DN225 ±2.3 6.6 8.7 12.9 16.9 20.7 Φ280 DN250 ±2.67.4 9.8 14.4 18.9 23.2 Φ315 DN300 ±2.98.3 11.0 16.2 21.2 26.1 Φ355 DN350 ±3.29.4 12.4 18.3 23.9 29.4 Φ400 DN400 ±3.610.6 14.0 20.6 27.0 33.1 Φ450 DN450 ±4.111.9 15.7 23.1 30.3 37.3 Φ500 DN500 ±4.513.2 17.5 25.7 33.7 *41.4 Φ560 DN550 ±5.114.8 19.6 28.7 37.7 *46.4 Φ630 DN600 ±5.516.6 22.0 32.4 *42.4 *52.2 Φ710 DN700 ±6.018.7 24.8 36.5 *47.8 *58.8 Φ800 DN800 ±6.821.1 27.9 *41.1 *53.9Φ900 DN900 ±7.623.8 31.4 *46.3 *60.6Φ1000 DN1000 ±8.526.4 34.9 *51.4Φ1100 DN1100 ±9.329.0 *38.4 *56.5Φ1200 DN1200 ±10.231.7 *41.8 *61.7备注：0.3Mpa只适用于风管系列；带“*”的管道壁厚只作为参考。

钢管与塑料管规格实际选用对应表

钢管与塑料管规格实际选用对应表dn一般是塑料管的外径。

DN一般是金属管的公称直径。

不管是冷凝水或冷媒管，一般都按管材的不同选用不同的标法。

d为水泥管或钢筋砼管所谓四分管、六分管与公称尺寸的关系所谓几分，主要是指管道的内径尺寸，其外径跟管道壁厚有关。

1 英寸=25.4毫米=8英分1/8"是一分(1英分) DN61/4"是二分(2英分) DN81/2"是四分(4英分) DN153/4"是六分(6英分) DN202分管DN8 4分管DN15 6分管DN20 1"DN251.2" DN32 1.5" DN40 2" DN502.5" DN65 3" DN803.5" DN90 4" DN100 5" DN125 6" DN150 8" DN200 10" DN250 12"DN30014" DN350 16" DN400 18" DN450 20"DN50024" DN600 28" DN650 30" DN750 32"DN80034" DN850 36" DN900 42" DN1050 48"DN120054" DN1350 60" DN1500 64" DN1600 72"DN180080" DN2000 84" DN2100 88" DN2200 96"DN2400一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

二、法兰按照法兰的密封面型式有有多种，一般常用有：全平面Full Face（FF）、凸面Raised Face（RF）、凹面Female Face（FM）、凹凸面Male and Female Face（MFM）、环连接面Ring Joint Face（RJ）、榫槽面Tongued and Grooved Face（TG）。

管材规格表(塑料管,钢管等)

20
19.7
20
20.2
22.4
1.55
1.25
1.55
1.66
Φ25
25
24.7
25
26.1
28.5
1.8
1.5
1.8
2.41
Φ32
32
31.7
32
34.8
37.2
2.1
1.8
2.1
3.36
Φ40
40
39.7
40
40.02
42.58
2.3
2.0
2.3
3.87
根据国际电工委员会制定的IEC614-1：1994和IEC614-2：1994《电气装置用导管规范》
4.5+（1.8-2.2）
DN100
114.3
113.8
114.8
102.0
103.4
DN125
139.7
139.2
140.2
128.0130.0D150168.3167.8
168.8
151.0
153.0
4.5
±12.5%
+（2.5±0.2）
3.94+（2.3-2.7）
5.06+（2.3-2.7）
33.7
33.3
34.1
26.1
28.5
3.2
2.8
3.6
2.41
DN32
42.4
42.0
42.8
34.8
37.2
3.36
DN40
48.3
47.9
48.7
40.02
42.58
3.5
3.06
3.94
3.87

钢管与塑料管规格实际选用对应表

钢管与塑料管规格实际选用对应表dn一般是塑料管的外径。

DN一般是金属管的公称直径。

不管是冷凝水或冷媒管，一般都按管材的不同选用不同的标法。

d为水泥管或钢筋砼管所谓四分管、六分管与公称尺寸的关系所谓几分，主要是指管道的内径尺寸，其外径跟管道壁厚有关。

1 英寸=毫米=8英分1/8" 是一分(1英分) DN61/4" 是二分(2英分) DN81/2" 是四分(4英分) DN153/4" 是六分(6英分) DN202分管DN8 4分管DN15 6分管DN20 1" DN25" DN32 " DN40 2" DN50 " DN653" DN80 " DN90 4" DN100 5" DN125 6" DN150 8" DN200 10" DN250 12" DN30014" DN350 16" DN400 18" DN450 20" DN50024" DN600 28" DN650 30" DN750 32" DN80034" DN850 36" DN900 42" DN1050 48" DN120054" DN1350 60" DN1500 64" DN1600 72" DN180080" DN2000 84" DN2100 88" DN2200 96" DN2400一、管道法兰按与管子的连接方式可分为五种基本类型:平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

二、法兰按照法兰的密封面型式有有多种，一般常用有：全平面Full Face（FF）、凸面Raised Face（RF）、凹面Female Face（FM）、凹凸面Male and Female Face（MFM）、环连接面Ring Joint Face（RJ）、榫槽面Tongued and Grooved Face（TG）。

塑料管材PP管PE管规格表

PP管规格表外径公称通径外径偏差0.3Mpa0.4Mpa0.6Mpa0.8Mpa 1.0Mpa Φ25DN20±0.3 1.7 2.1Φ32DN25±0.3 1.7 2.2 2.7Φ40DN32±0.4 2.0 2.7 3.3Φ50DN40±0.5 1.8 2.6 3.4 4.2Φ63DN50±0.5 2.2 3.3 4.3 5.2Φ75DN65±0.7 2.0 2.6 3.9 5.1 6.2Φ90DN80±0.9 2.4 3.2 4.7 6.17.5Φ110DN100±1.0 2.9 3.9 5.77.49.1Φ125DN100±1.2 3.3 4.4 6.58.410.4Φ140DN125±1.3 3.7 4.97.29.511.6Φ160DN150±1.5 4.2 5.68.310.813.3Φ180DN150±1.7 4.8 6.39.312.214.9Φ200DN180±1.8 5.37.010.313.516.6Φ225DN200±2.1 6.07.911.615.218.7Φ250DN225±2.3 6.68.712.916.920.7Φ280DN250±2.67.49.814.418.923.2Φ315DN300±2.98.311.016.221.226.1Φ355DN350±3.29.412.418.323.929.4Φ400DN400±3.610.614.020.627.033.1Φ450DN450±4.111.915.723.130.337.3Φ500DN500±4.513.217.525.733.7*41.4Φ560DN550±5.114.819.628.737.7*46.4Φ630DN600±5.516.622.032.4*42.4*52.2Φ710DN700±6.018.724.836.5*47.8*58.8Φ800DN800±6.821.127.9*41.1*53.9Φ900DN900±7.623.831.4*46.3*60.6Φ1000DN1000±8.526.434.9*51.4Φ1100DN1100±9.329.0*38.4*56.5Φ1200DN1200±10.231.7*41.8*61.7备注：0.3Mpa只适用于风管系列；带“*”的管道壁厚只作为参考。
