掘进工作面风筒及探头悬挂标准

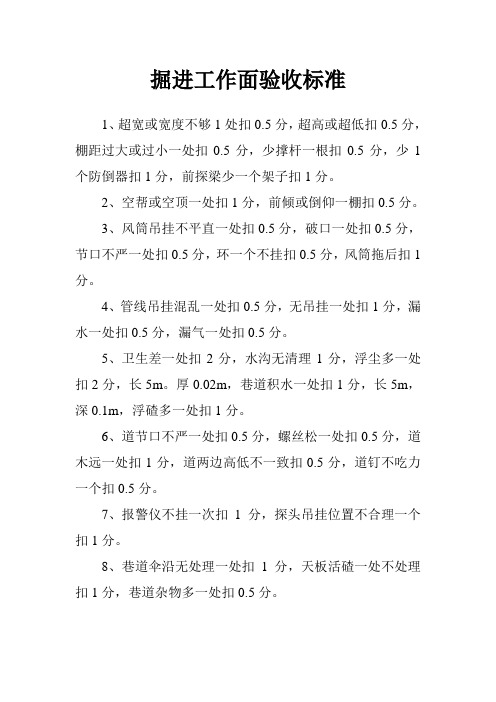

掘进工作面验收标准
1、超宽或宽度不够1处扣0.5分，超高或超低扣0.5分，棚距过大或过小一处扣0.5分，少撑杆一根扣0.5分，少1个防倒器扣1分，前探梁少一个架子扣1分。

2、空帮或空顶一处扣1分，前倾或倒仰一棚扣0.5分。

3、风筒吊挂不平直一处扣0.5分，破口一处扣0.5分，节口不严一处扣0.5分，环一个不挂扣0.5分，风筒拖后扣1分。

4、管线吊挂混乱一处扣0.5分，无吊挂一处扣1分，漏水一处扣0.5分，漏气一处扣0.5分。

5、卫生差一处扣2分，水沟无清理1分，浮尘多一处扣2分，长5m。

厚0.02m，巷道积水一处扣1分，长5m，深0.1m，浮碴多一处扣1分。

6、道节口不严一处扣0.5分，螺丝松一处扣0.5分，道木远一处扣1分，道两边高低不一致扣0.5分，道钉不吃力一个扣0.5分。

7、报警仪不挂一次扣1分，探头吊挂位置不合理一个扣1分。

8、巷道伞沿无处理一处扣1分，天板活碴一处不处理扣1分，巷道杂物多一处扣0.5分。

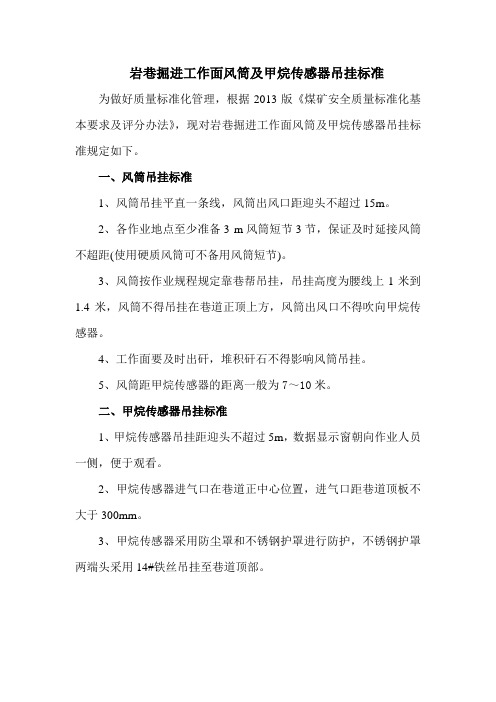

岩巷掘进工作面风筒及甲烷传感器吊挂标准为做好质量标准化管理，根据2013版《煤矿安全质量标准化基本要求及评分办法》，现对岩巷掘进工作面风筒及甲烷传感器吊挂标准规定如下。

一、风筒吊挂标准
1、风筒吊挂平直一条线，风筒出风口距迎头不超过15m。

2、各作业地点至少准备3 m风筒短节3节，保证及时延接风筒不超距(使用硬质风筒可不备用风筒短节)。

3、风筒按作业规程规定靠巷帮吊挂，吊挂高度为腰线上1米到1.4米，风筒不得吊挂在巷道正顶上方，风筒出风口不得吹向甲烷传感器。

4、工作面要及时出矸，堆积矸石不得影响风筒吊挂。

5、风筒距甲烷传感器的距离一般为7～10米。

二、甲烷传感器吊挂标准
1、甲烷传感器吊挂距迎头不超过5m，数据显示窗朝向作业人员一侧，便于观看。

2、甲烷传感器进气口在巷道正中心位置，进气口距巷道顶板不大于300mm。

3、甲烷传感器采用防尘罩和不锈钢护罩进行防护，不锈钢护罩两端头采用14#铁丝吊挂至巷道顶部。

掘进工作面监测监控仪器吊挂标准
一、监测监控仪表有：
KGJ16B型甲烷传感器 3台
KGT15型风机开停传感器 2台
KG5009风筒传感器 1台
二、监测监控设备的安装位置：
1、KGJ16B型甲烷传感器 3台
在掘进巷道距掘进工作面≤5m处（混合风流处）设置甲烷传感器T1，距工作面回风巷口10～15m设置甲烷传感器T2。

距局部通风机其进风口3～5m处，按标准安设瓦斯传感器T3。

甲烷传感器应垂直悬挂在巷道上方风流稳定的位置，距顶板(顶梁)不得大于300mm，距巷道侧壁不得小于200mm，并应安装维护方便，不影响行人和行车。

：报警值≥0.8% 断电值≥1.3% 复电值﹤0.8%；
T
1
T
：报警值≥0.8% 断电值≥0.8% 复电值﹤0.8%
2
断电范围为掘进巷道内全部非本质安全型电气设备。

：报警值≥0.5% 断电值≥0.5% 复电值﹤0.5%
T
3
断电范围为该局部通风机的供电电源。

KGT15型风机开停传感器 2台
主、副风机开停传感器卡在主、副风机供电开关的负荷侧电缆上。

KG5009风筒传感器 1台
距工作面30～50m范围内风筒上安装风筒传感器。

2、所有皮带输送机滚筒下风侧10～15m设置一氧化碳传感器。

甲烷传感器吊挂及使用、挪移标准第一条甲烷传感器吊挂位置：1、矿井应配备传感器、分站等安全监控设备备件，备用数量不少于应配备数的20%。

2、掘进工作面：吊挂在风筒的对侧，距离工作面迎头不超过5m。

耙矸机作业时将甲烷传感器移至耙矸机导向轮上方。

3、采煤工作面：距离工作面回风侧煤壁不超过10m，距顶板（或顶梁）不得大于300 mm，距巷道侧壁不得小于200 mm，且应垂直悬挂。

4、采掘工作面回风口吊挂位置：距回风口10～15m处。

5、甲烷传感器的吊挂距离顶板不超过300mm，距离巷帮不小于200mm。

拱形巷道吊挂在巷道拱基线上方不少于1m的位置，距离吊挂处顶板不超过300mm，距离巷帮不小于200mm，并且垂直悬挂（特别规定的除外）。

6、甲烷传感器吊挂位置不符合规定，每次处对跟班队长、机电（队、班）长、责任人各罚款100元，并按一般隐患考核。

第二条甲烷传感器使用、挪移标准：1、甲烷传感器的安装必须与生产同步进行，甲烷传感器没有按要求安设，一律不得生产。

2、冲洗巷道积尘时严禁水流直对监控电缆接线盒、传感器、分站等监控设备进行冲洗。

3、工作面顶板有淋水时，应制作伞型装置进行遮挡，严禁用塑料袋、编织袋等物品包裹，发现包裹的按照红线处理。

4、甲烷传感器的显示屏应朝着巷道中心吊挂，严禁对着巷帮或老塘侧，应便于现场人员观察。

5、甲烷传感器上必须吊挂管理牌，字迹要清晰，不得私自涂改。

6、甲烷传感器的尾线（航空插头）必须按照标准使用扎带固定，固定时不得使航空插头接口部分明显受力。

7、岩巷工作面设置甲烷传感器保护箱，爆破作业时应将工作面瓦斯传感器移至保护箱内加以保护。

8、移动瓦斯传感器由当班班长负责，移动瓦斯传感器前，必须提前向通风队监控中心汇报，征得同意后方可进行，并且移动过程中轻拿轻放。

9、巷道开口使用扩散通风时，当掘进深度小于5m范围时，迎头可暂时悬挂便携仪，在开口处下风侧10-15m处安设1台甲烷传感器。

10、巷道掘进长度大于5m小于20m时，回风流中甲烷传感器位置不变（开口处下风侧10-15m处），在工作面增加（T1）1台甲烷传感器，悬挂在风筒对侧距工作面小于5m范围内。

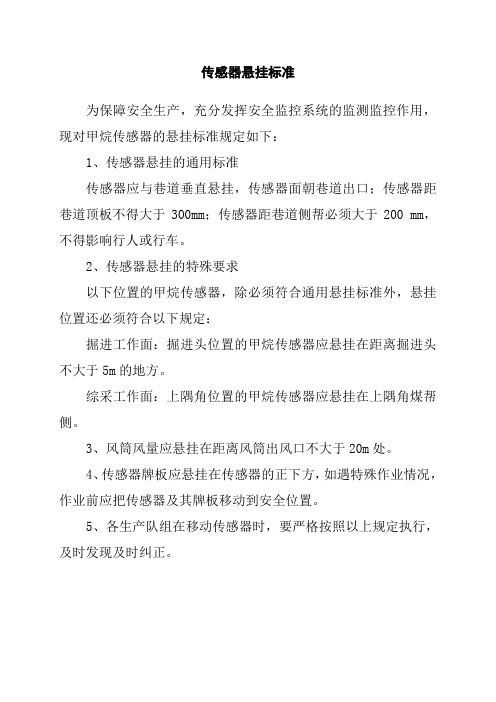

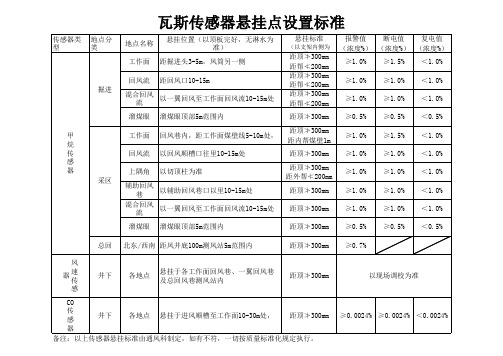

传感器悬挂标准
为保障安全生产，充分发挥安全监控系统的监测监控作用，现对甲烷传感器的悬挂标准规定如下：
1、传感器悬挂的通用标准
传感器应与巷道垂直悬挂，传感器面朝巷道出口；传感器距巷道顶板不得大于300mm；传感器距巷道侧帮必须大于200 mm，不得影响行人或行车。

2、传感器悬挂的特殊要求
以下位置的甲烷传感器，除必须符合通用悬挂标准外，悬挂位置还必须符合以下规定：
掘进工作面：掘进头位置的甲烷传感器应悬挂在距离掘进头不大于5m的地方。

综采工作面：上隅角位置的甲烷传感器应悬挂在上隅角煤帮侧。

3、风筒风量应悬挂在距离风筒出风口不大于20m处。

4、传感器牌板应悬挂在传感器的正下方，如遇特殊作业情况，作业前应把传感器及其牌板移动到安全位置。

5、各生产队组在移动传感器时，要严格按照以上规定执行，及时发现及时纠正。

关于掘进工作面质量标准化的规范
一、五条线的标准
1.风筒吊挂一条线，距离轨面1.6m高。

首先采用10号元丝在巷道的左侧1.6m高的位置拉一条直线，400mm风筒，双反边，风筒无破口，逢环必挂。

碛头20m范围风筒破口不大于100mm。

2.风水管线悬挂在巷道右侧，距巷道轨面1.6m高，相距10mm；耙砂机电缆、监测线、通讯线悬挂在距巷道轨面高度1.4m，线与线之间相距8mm，位于巷道右侧。

3.放炮母线一条线：悬挂在巷道右侧，距巷道轨面1.2m；采用木块（长0.3m，宽0.1m，厚0.02m），相距0.15m分别锯一道口，把放炮母线放在锯口内。

要求放炮母线为铜芯线，无明接头，距碛头20m内接头采用黑胶布包扎。

放炮母线头子扭结并装箱上锁。

4.轨道一条线：轨道距水沟边缘200mm，轨型一致，接头高低差不大于5mm，内错差不大于5mm。

5.水沟一条线：水沟的高宽符合设计规定，靠巷道一侧，无流砂、杂物堆积。

二、工具：临时支柱3根（木支柱或2.6m金属摩镲支柱均可），1.8m、1.5m敲棍各一根。

三、文明生产：巷道无流砂（无大于0.1m直径的石块）、杂物，支护材料堆码整齐；水沟畅通，无积水。

四、有作业规程、安全技术措施并贯彻学习、签字、考试记录，作业图牌版。

掘进工作面十项规定
1、坚持三条线施工，以喷白漆为准。

2、坚持3米一根信号柱，靠巷道一侧打成一条直线（距巷道帮0.5米）。

3、坚持风筒紧跟掘进头且平直无破口，不超5米。

4、坚持班班携带、悬挂便携仪，严禁无仪器工作。

5、坚持做到管箱、药箱上锁，炸药、雷管不准混放。

6、坚持使用炮土，严禁煤粉屯炮。

7、坚持使用扫帚，保持工作面干净整洁。

8、坚持做到工作面无伞沿（超过0.3米）和活矸。

9、坚持溜子机头、机尾各打设两根点杆。

以上要求各区队认真贯彻执行，每班安全员和跟班队长必须认真填写打分表，跟班矿长必须签名，如有违反者，在调度会议上以现金形式进行处罚，第一次100元，第二次200元，以此累推；发现安全员不监督执行现象，一次罚款50元，超过三次劝退。

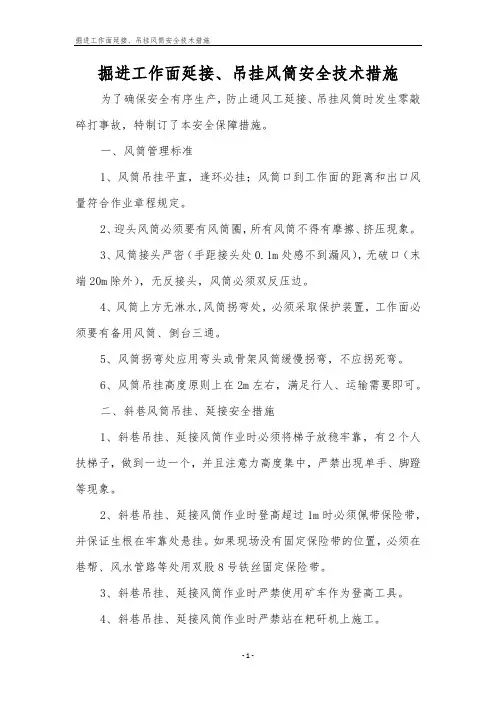

掘进工作面延接、吊挂风筒安全技术措施为了确保安全有序生产，防止通风工延接、吊挂风筒时发生零敲碎打事故，特制订了本安全保障措施。

一、风筒管理标准1、风筒吊挂平直，逢环必挂；风筒口到工作面的距离和出口风量符合作业章程规定。

2、迎头风筒必须要有风筒圈，所有风筒不得有摩擦、挤压现象。

3、风筒接头严密（手距接头处0.1m处感不到漏风），无破口（末端20m除外），无反接头，风筒必须双反压边。

4、风筒上方无淋水,风筒拐弯处，必须采取保护装置，工作面必须要有备用风筒、倒台三通。

5、风筒拐弯处应用弯头或骨架风筒缓慢拐弯，不应拐死弯。

6、风筒吊挂高度原则上在2m左右，满足行人、运输需要即可。

二、斜巷风筒吊挂、延接安全措施1、斜巷吊挂、延接风筒作业时必须将梯子放稳牢靠，有2个人扶梯子，做到一边一个，并且注意力高度集中，严禁出现单手、脚蹬等现象。

2、斜巷吊挂、延接风筒作业时登高超过1m时必须佩带保险带，并保证生根在牢靠处悬挂。

如果现场没有固定保险带的位置，必须在巷帮、风水管路等处用双股8号铁丝固定保险带。

3、斜巷吊挂、延接风筒作业时严禁使用矿车作为登高工具。

4、斜巷吊挂、延接风筒作业时严禁站在耙矸机上施工。

5、斜巷吊挂、延接风筒时必须提前与施工单位结合，严禁在斜巷运输、工作面耙矸等情况下作业。

6、斜巷吊挂、严禁风筒时注意观察顶板、两帮是否有片帮现象，锚杆是否坚固发现安全隐患及时进行处理。

7、在综掘机上作业时，必须佩带保险带并生根在牢靠处悬挂，防止滑倒伤人。

8、梯子与地面的倾角应当保持在65°左右，人员必须登在距梯子顶不小于1m的梯蹬上作业，在梯子上进行拉铁丝等容易失去重心的作业，应进行重点提防；梯子顶不带固定钩时，用绳索或铁丝将梯子顶与固定物绑牢，确保梯子整体稳固后方可登高施工。
