现代电子工艺技术实训指导书

《电子工艺实训》装配部分指导书电子工艺实训是配合《模拟电子技术》、《高频电子线路》课程及实际教学的重要必修的实践环节；通过组装和调试收音机，能巩固所学的知识外，还能为以后的工作和学习打下良好的基础。

一、电子工艺实训的目的和要求（一）目的：通过该课程的实训，进一步巩固《模拟电子技术》、《高频电子线路》所学的专业基础知识、理论联系实际，提高学生动手操作技能，培养学生分析问题和解决问题的能力。

（二）教学基本要求：１．掌握识读收音机单元电路的方法和技巧。

２．掌握电子元件的识别测量方法以及电子元件的焊接技术。

３．掌握收音机组装、调试的步骤和方法，学会使用万用表查找与排除收音机故障。

４．掌握收音机主要性能指标测试方法和步骤。

二、电子工艺实训的主要内容（一）收音机的装配和调试1．对元件的认识和判别，清理元器件。

（1）电阻（色环电阻电位器的认识和判别）。

（2）电容（瓷片电容、电解电容器、双连可变电容器的认识和判别）。

（3）晶体二极管、三极管的认识和判别并测试三极管的β值。

（4）变压器（天线线圈、中频变压器、音频变压器的认识和判别）。

（5）其他元件（喇叭、磁棒、印刷电路板、盒体、调谐拨盘等）的认识和判别。

2．工艺装配步骤按照装配图（1）将对号入座的电阻元件用电烙铁进行焊接。

（2）用电烙铁对电容元件对号入座焊接（注意电解电容器的正负极性）。

（3）用电烙铁将对号入座的二极管、三极管进行焊接（注意三极管的三个极、二极管的正负极不能焊错）。

（4）用电烙铁将对号入座的中频变压器、音频变压器进行焊接。

（5）使用电烙铁对电位器，可变双连电容器、喇叭等元件的焊接。

要求：元件对号入座正确无误、在焊接过程中每进行一次要仔细检查或互相检查一次，在通电调试前更应严格仔细检查一次。

3．调试步骤（1）先不焊接天线线圈，首先接通１.5伏电源，检查静态工作电流应在６mA左右，如达不到或超过较多肯定焊接元件有误，仔细对照装配图找出错误点并改正，注意各个焊点之间不能有短路现象和虚焊现象。

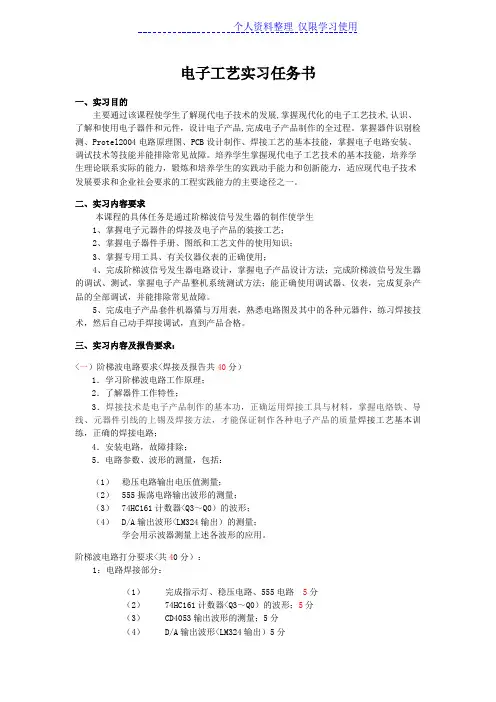

电子工艺实习任务书一、实习目的主要通过该课程使学生了解现代电子技术的发展,掌握现代化的电子工艺技术,认识、了解和使用电子器件和元件，设计电子产品,完成电子产品制作的全过程。

掌握器件识别检测、Protel2004电路原理图、PCB设计制作、焊接工艺的基本技能，掌握电子电路安装、调试技术等技能并能排除常见故障。

培养学生掌握现代电子工艺技术的基本技能，培养学生理论联系实际的能力，锻炼和培养学生的实践动手能力和创新能力，适应现代电子技术发展要求和企业社会要求的工程实践能力的主要途径之一。

二、实习内容要求本课程的具体任务是通过阶梯波信号发生器的制作使学生1、掌握电子元器件的焊接及电子产品的装接工艺；2、掌握电子器件手册、图纸和工艺文件的使用知识；3、掌握专用工具、有关仪器仪表的正确使用；4、完成阶梯波信号发生器电路设计，掌握电子产品设计方法；完成阶梯波信号发生器的调试、测试，掌握电子产品整机系统测试方法；能正确使用调试器、仪表，完成复杂产品的全部调试，并能排除常见故障。

5、完成电子产品套件机器猫与万用表，熟悉电路图及其中的各种元器件，练习焊接技术，然后自己动手焊接调试，直到产品合格。

三、实习内容及报告要求：<一）阶梯波电路要求<焊接及报告共40分）1．学习阶梯波电路工作原理；2．了解器件工作特性；3．焊接技术是电子产品制作的基本功，正确运用焊接工具与材料，掌握电烙铁、导线、元器件引线的上锡及焊接方法，才能保证制作各种电子产品的质量焊接工艺基本训练，正确的焊接电路；4．安装电路，故障排除；5．电路参数、波形的测量，包括：（1）稳压电路输出电压值测量；（2）555振荡电路输出波形的测量；（3）74HC161计数器<Q3～Q0）的波形；（4）D/A输出波形<LM324输出）的测量；学会用示波器测量上述各波形的应用。

阶梯波电路打分要求<共40分）：1：电路焊接部分：（1）完成指示灯、稳压电路、555电路5分（2）74HC161计数器<Q3～Q0）的波形；5分（3）CD4053输出波形的测量；5分（4）D/A输出波形<LM324输出）5分（5）工艺10分2：报告共10分，每部分相应为2.5分，包括波形测量绘制。

第一章焊接基本知识焊接实质上是将元器件高质量连接起来最容易实现的方法，焊接技术是相当需要具备的。

下面介绍如何掌握好焊接技术。

第一节焊接工具：一、电烙铁电烙铁是焊接中最常用的工具，作用是把电能转换成热能对焊接点部位进行加热，电烙铁的功率越大，热量越大，烙铁头的温度也越高。

我们选用20W的内热式电烙铁足够了，使用功率过大容易烧坏元件，一般二极管、三极管结点温度超过200℃就会烧坏。

值得注意的是焊接时，时间不能太长也不能太短，时间过长也容易损坏，而时间太短焊锡不能充分融化，造成焊点不光滑不牢固，还可能产生虚焊，一般最恰当的必须在1.5～4s内完成。

二、焊料焊料是一种易熔金属，最常用的一般是锡丝。

焊料的作用是使元件引脚与印刷电路板的连接点连接在一起，焊料的选择对焊接质量有很大的影响，最常用的一般是锡丝。

三、助焊剂助焊剂能使焊锡和元件更好的焊接，一般采用得最多的是松香。

吸焊器，对于实训学生来说十分实用，初次使用电烙铁总是容易将焊锡弄得到处都是，吸焊器则可以帮你把电路板上多余的焊锡处理掉。

另外，吸焊器在拆除元件时十分有用，它能将焊点全部吸掉，而对于能熟练使用烙铁的人来说就完全没有必要了，用烙铁完全可以代替其功能，将焊点熔掉就可以很容易的将元件取出。

第二节如何焊接元件一、焊前处理:焊接前，应对元件引脚或电路板的焊接部位进行焊前处理。

1、清除焊接部位的氧化层可用小刀刮去金属引线表面的氧化层，使引脚露出金属光泽。

印刷电路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液。

2、元件镀锡在刮净的引线上镀锡。

可将引线蘸一下松香酒精溶液后，将带锡的热烙铁头压在引线上，并转动引线。

即可使引线均匀地镀上一层很薄的锡层。

导线焊接前，应将绝缘外皮剥去，再经过上面两项处理，才能正式焊接。

若是多股金属丝的导线，打光后应先拧在一起，然后再镀锡。

二、焊接1、右手持电烙铁，左手用尖嘴钳或镊子夹持元件或导线。

焊接前，电烙铁要充分预热。

烙铁头刃面上要吃锡，即带上一定量焊锡。

电子技术工艺实验指导胡之惠第一节印制电路板设计过程与方法实验中对于简单的电路我们可以直接用导线连接，对于较复杂的电路我们还可以运用面包板搭接而成。

但如果我们想要把图纸上的原理图转换为实际的电子产品，往往离不开印制电路板这个载体。

印制电路板亦称印制线路板，通常简称印制板或PCB（ printed circuit board ）。

印制电路板的主要作用是为电路中电子元器件的固定与装配提供机械支撑和识别符号，为电路中电子元器件之间的连接提供电气通路。

熟悉印制电路板基本知识，掌握PCB 基本设计方法和制作工艺，是电气技术人员不可缺少的基本技能。

一、印刷电路板的手工设计过程印制电路板设计也称印制板排版设计，不论是手工设计或采用CAD 设计通常都包括以下过程。

以如图 1 所示的稳压电源电路为例，介绍印刷电路板的手工设计过程。

其中V1 和 V3 为硅材料 PNP 型小功率三极管，V2 为中功率管。

调整1K 电阻可以改变输出电压。

图 1稳压电路原理图1．设计准备（1）了解电路工作原理和电路参数，各功能电路的相互关系及信号流向等内容，对电路工作时可能发热、可能产生干扰及最高工作电压，最大电流及工作频率等情况要心中有数。

（2）印制板工作环境（是否密封，工作环境温度变化，是否有腐蚀性气体等）及工作机制（连续工作还是断续工作等）。

（ 3）主要元器件和部件的型号、外形尺寸、封装、必要时需取得样品或产品样本。

2．外形草图包括印制板对外连接草图和尺寸图两部分。

对外连接草图是根据整机结构和分板要求决定的。

一般包括电源线、地线、板外元器件的引线，板与板之间连接线等，绘制草图时应大致确定其位置和排列顺序。

若采用接插件引出时，要确定接插件位置和方向。

印制板外形尺寸草图。

印制板外形尺寸受各种因素制约，一般在设计时已大致确定，从经济性和工艺性出发，优先考虑矩形。

印制板的安装、固定也是必须考虑的内容，印制板与机壳或其他结构件连接的螺孔位置与孔径应明确标出。
