梯架、托盘、槽盒和导管安装检验批质量验收记录
08160101 单位（子单 位）工程名称 上海建行大厦装修改 分部（子分 智能建筑分部梯架、托盘、 分项工程名称 造工程（安防工程） 部）工程名称 安全技术防范系 槽盒和导管安 统子分部 装分项 上海市安装工程集团 施工单位 项目负责人 沈羽康 检验批容量 有限公司 分包单位项目 分包单位 无 无 检验批部位 18层 负责人 《智能建筑工程施工质量验收规范》 《智能建筑工程施工规范》 施工依据 验收依据 GB50339-2013 GB50606-2010 设计要求及 最小/实际 验收项目 检查记录 检查结果 规范规定 抽样数量 材料、器具、设备进场质量 1 第3.5.1条 / 检测 敷设在竖井内和穿越不同防 第4.5.1条 2 火分区的桥架及线管的孔 / 第1款 洞，应有防火封堵 桥架、线管经过建筑物的变 第4.5.1条 3 形缝处应设置补偿装置，线 / 第2款 缆应留余量 桥架、线管及接线盒应可靠 第4.5.1条 4 接地；当采用联合接地时， / 第4款 接地电阻不应大于1Ω 火灾自动报警系统的材料必 第13.1.3条 5 须符合防火设计要求，并按 / 第3款 规定验收 火灾自动报警系统应使用桥 第13.2.1条 6 / 架和专用线管 第1款 桥架、金属线管应作保护接 第13.2.1条 7 / 地 第3款 桥架切割和钻孔后，应采取 第4.5.2条 1 防腐措施，支吊架应做防腐 / 第1款 处理 线管两端应设有标志，并应 第4.5.2条 2 / 第2款 穿带线 线管与控制箱、接线箱、拉 第4.5.2条 3 线盒等连接时应采用锁母， / 第3款 线管、箱盒应固定牢固 吊顶内配管，宜使用单独的 第4.5.2条 4 支吊架固定，支吊架不得架 / 第4款 设在龙骨或其他管道上 套接紧定式钢管连接处应采 第4.5.2条 5 / 第5款 取密封措施 第4.5.2条 桥架应安装牢固、横平竖 6 / 第6款 直，无扭曲变形
主 控 项 目
一 般 项 目施工单位源自检查结果专业工长： 项目专业质量检查员： 年 月 日
监理单位 验收结论
专业监理工程师： 年 月 日

合集下载

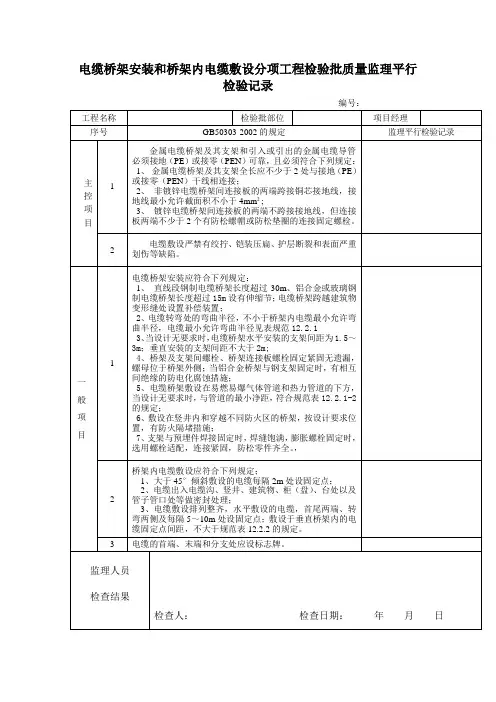

电缆桥架安装和桥架内电缆敷设分项工程检验批质量监理平行检验记录

电缆桥架安装和桥架内电缆敷设分项工程检验批质量监理平行检验记录

电缆桥架安装和桥架内电缆敷设分项工程检验批质量监理平行检验记录
编号：
工程名称
检验批部位
项目经理
序号
GB50303-2002的规定
监理平行检验记录
主控项目
1
金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：
1、金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；
2、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm²;
3、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺检。
2
电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。Fra bibliotek一般项目1
电缆桥架安装应符合下列规定：
1、直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；
2、电缆转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表规范12.2.1
3、当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距不大于2m;
4、桥架及支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；
监理人员
检查结果
检查人： 检查日期： 年 月 日
1、大于45°倾斜敷设的电缆每隔2m处设固定点；
2、电缆出入电缆沟、竖井、建筑物、柜（盘）、台处以及管子管口处等做密封处理；
3、电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5～10m处设固定点；敷设于垂直桥架内的电缆固定点间距，不大于规范表12.2.2的规定。
电线导管、电缆导管和线槽敷设工程检验批4

电线导管、电缆导管和线槽敷设工程检验批4

使用说明（使用时删除）：1、该表格主要用途包含不局限于学校、公司企业、事业单位、政府机构，主要针对对象为白领、学生、教师、律师、公务员、医生、工厂办公人员、单位行政人员等。

2、表格应当根据时机用途及需要进行适当的调整，该表格作为使用模板参考使用。

3、表格的行列、文字叙述、表头、表尾均应当根据实际情况进行修改。

《合同条件》是根据《中华人民共和国合同法》，对双方权利义务作出的约定，除双方协商同意对其中的某些条款作出修改、补充或取消外，都必须严格履行。

《协议
条款》是
按《合同
条件》的
顺序拟定
的，主要
是为《合
同条件》
的修改、
补充提供
一个协议
的格式。

双方针对
工实际情
况，把对
《合同条
件》的修
改、补充
和对某些
条款不予
采用的一
致意见按
《协议条
款》的格
式形成协
议。

《合
同条件》
和《协议
条款》是
双方统一
意愿的体
现，成为
合同文件
模板1模板2模板3模板4模板5模板6模板7模板8模板9模板10模板11模板12模板13模板14模板15模板16模板17模板18模板19模板20模板21模板22模板23模板24模板25模板26模板27模板28模板29模板30模板31模板32模板33模板34模板35模板36模板37模板38模板39模板40模板41模板42。

检验批划分

检验批划分

检验批划分根据《建筑工程施工质量验收统一标准》（GB50300—2001）、《混凝土结构工程施工质量验收规范》（GB50204-2002）及其它相关规范、标准、强制性条文的规定，结合龙湖后工项目三期一区B组团（7号商业、13、14号塔楼）工程的具体情况，将本工程的检验批划分如下，要求在施工过程中严格按此划分标准组织施工质量的检查、验收。

本工程以每幢塔楼为一个单位工程，对单位工程检验批划分如下：序号分部工程分项工程检验批1 地基与基础结构基础土方开挖基坑(槽)按验坑(槽)封底批次划分（桩、基坑数量不得少于10%，且不得少于10个）钢筋砼基础钢筋、模板、混凝土按浇灌批次划分检验批人工回填室内、室外各划分一个检验批地下室防水按具体部位流水段划分检验批，后浇带防水应一个检验批止水带安装按具体部位流水段划分检验批，后浇带防水应一个检验批2 主体结构钢筋砼结构钢筋、模板按施工段分别划分一个检验批、砼结构按一层楼或施工段划分为一个检验批（柱、墙可单独划分为一个检验批）砖砌体结构1）砖砌体、拉结筋、过梁、构造柱（钢筋、模板及砼）、窗台板、砖砌体卧梁钢筋安装等按每一层划分为一个检验批3 建筑装饰装修楼地面1）室内按3层划分一个检验批。

2）室外散水各栋为一个检验批抹灰室内：基层清理、钢丝网→糙灰→面层各按3层划分一个检验批外墙：基层清理、钢丝网→糙灰、淋水试验→面层各按3层划分一个检验批吊顶同一品种吊顶工程每1层划分为一个检验批室内防水厨、卫：管道口、烟道吊补→嵌油膏→关水试验→墙、地面防水砂浆各按3层划分一个检验批栏杆1）1）玻璃栏杆：立柱→栏杆安装各按1层划分一个检验批2）2）楼梯栏杆：栏杆安装→扶手、油漆各按1层划分一个检验批涂料、外墙漆塔楼：1)室内（腻子）涂料工程按单体每3层划分一个检验批2)单体公共部位的涂料工程按单元划分一个检验批3）外墙漆工程按单体每3层划分一个检验批4 建筑节能外保温塔楼：1) 外保温工程按单体每3层划分一个检验批门窗1）塔楼洞口→铝合金窗框、塑钢窗框（防雷接地）→后塞→门窗扇（玻璃）、密封胶、五金件等各按6层划分一个检验批同一品种、类型和规格的特种门（防火门、防盗门）每3层划分一个检验批2）车库：同一品种、类型的塑钢门窗（铝合金）门窗、门窗玻璃及特种门（防火门、防盗门）按3层划分一个检验批5 建筑屋面卷材防水屋面屋面按栋划分为一个检验批刚性防水屋面细部构造按栋按不同屋面划分一个检验批6 智能建筑智能化线管敷设→穿线→通断、绝缘测试→设备安装→单机调试→联动调试7 电梯每台电梯为一个检验批井道（机房）→轨道安装→安全装置安装→曳引机安装→控制电箱安装→轿箱安装→单机调试→联动（三方通话）调试8 景观工程（子分部工程）园林绿化土建部份检验批划分同单体；管道部份检验批划分同单体；木作、雕塑、栏杆等各划分一个检验批绿化种植：种植土回填→植物栽种各划分一个检验批9 幕墙工程（子分部工程）幕墙1、相同设计、材料、工艺和施工条件的幕墙工程每500 ~1000m 划分为一个检验批；不足 500m2 也应划分为一个检验批。

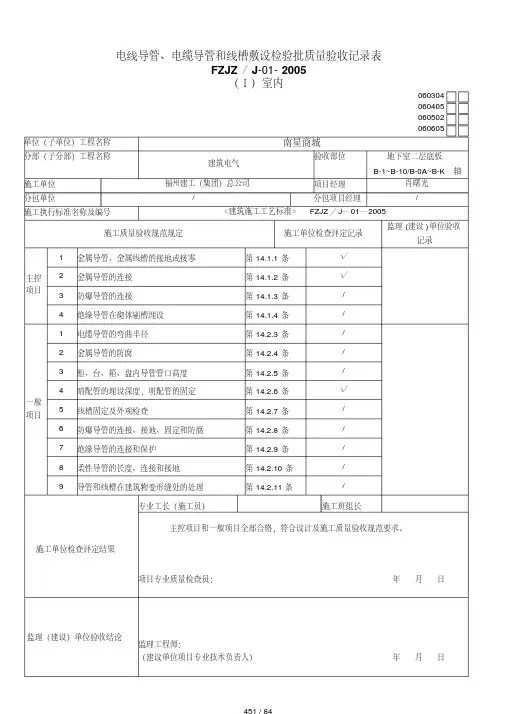

电线导管、电缆导管和线槽敷设检验批质量验收记录表
