全钢高架线槽型防静电地板施工工法全钢高架线槽型防静电地板施工工法一、前言随着现代化办公环境对电子设备的广泛使用，对防静电地板的需求也越来越高。

全钢高架线槽型防静电地板作为一种新型地板材料，具有强大的抗静电性能和优异的耐磨性能，被广泛应用于计算机房、医院、电信机房等对静电敏感的场所。

本文将对全钢高架线槽型防静电地板施工工法进行详细介绍。

二、工法特点全钢高架线槽型防静电地板具有以下几个特点：1. 构造简单：采用全钢高架线槽结构，保证地板的稳定性和刚度。

2. 高防静电性能：采用防静电材料制作，通过良好接地系统实现地板的防静电功能。

3. 耐磨耐压：通过特殊材料的选择和处理，使地板具有出色的耐磨耐压性能。

4. 易于维护：地板表面平整光滑，易于清洁和保养。

三、适应范围全钢高架线槽型防静电地板适用于以下场所：1. 计算机房和数据中心：对静电敏感的计算机设备提供可靠的防护。

2. 医院和实验室：对静电敏感的医疗设备和实验设备提供保护。

3. 电信机房和通信设备房：确保通信设备正常工作，防止静电干扰。

4. 高科技制造厂房：适用于需要保护产品质量和设备的电子、光电、半导体等高科技行业。

四、工艺原理全钢高架线槽型防静电地板施工工法的原理是，通过地板材料的选择和处理，以及良好的接地系统的布置，实现地板的防静电功能。

首先，选择具有防静电性能的钢板作为地板材料，并进行表面处理，使其具有良好的耐磨性和导电性能。

其次，按照设计要求，布置地板接地系统，确保地板的导电性能和安全性。

最后，对地板进行整体调试和验收，确保地板的防静电性能符合设计要求。

五、施工工艺1. 准备工作：清理施工场地，检查地面平整度和钢板的规格及数量。

2. 材料准备：准备全钢高架线槽型防静电地板和相关的接地材料。

3. 地板安装：按照设计要求，逐块安装地板，并进行搭接、固定和焊接。

4. 接地系统布置：根据设计要求，布置接地系统，并保证所有地板均接地良好。

5. 整体调试和验收：对已安装的地板和接地系统进行整体调试和验收，确保防静电性能符合要求。

全钢防静电地板参数
全钢防静电地板是一种专门用于电子、微电子、医药、化工、航空航天等行业的地板材料，可以有效地防止静电的产生和积累。

下面是全钢防静电地板的几个主要参数：
1.材料：全钢防静电地板采用高强度冷轧钢板制作，表面经
过特殊处理，具有优异的耐腐蚀性能和抗静电性能。

2.尺寸：全钢防静电地板通常采用模块化设计，常见尺寸为600mm×600mm，厚度一般为30mm。

3.防静电性能：全钢防静电地板具有良好的防静电性能，能
够有效地防止静电的积累。

其表面电阻一般在
10^6Ω~10^8Ω的范围内，可有效地将静电导向地面。

4.耐荷载能力：全钢防静电地板具有较高的耐荷载能力，能
够承受一定的重量和压力。

一般来说，全钢防静电地板的耐荷
载能力可达到1000kgf以上。

5.耐磨性能：全钢防静电地板表面经过特殊处理，具有较高
的耐磨性能。

它能够承受长时间的使用和高强度的踩踏，而不
会出现明显的磨损和损坏。

6.透气性能：全钢防静电地板具有良好的透气性能，可以保
持室内空气的流通，有效地改善室内的空气质量。

7.清洁性：全钢防静电地板表面光滑平整，易于清洁和维护。

可使用常规的清洁工具进行清扫，如吸尘器、拖把等。

总结：全钢防静电地板具有优异的防静电性能、耐荷载能力、耐磨性能和透气性能，适用于需要防静电的场所，如电子厂房、实验室和医院等。

它不仅保证了人员的安全，还能有效地保护
设备的正常运行。

全钢活动防静电地板简介防静电全钢高架活动地板采用先进的一体化生产流水线生产而成．地板表面平整，承载强度大，导电性能好，耐冲击防腐蚀，使用寿命较普通地板长3-5倍．广泛应用于各类大型计算机房，各种电气程控机房，公安，邮电，交通指挥中心．１．全钢地板按所需承载能力一般分为轻型，中型，重型，分别承受260KG---800KG的压力．２．地板表面PHL为三聚氰胺脂抗静电防火板，或PVC地板，瓷质，陶瓷等作为贴面材料.【材质】高耐磨防静电贴面：三聚氢氨（上层）或PVC，酚醛树脂（下层），钢板壳结构，底面采用ST14拉伸板，表面选用SPCCID硬质钢板（产地均为上海宝钢），中间用发泡水泥填充，表面粘贴防静电塑面（或PVC），四周导电嵌条镶边。

【产品特点】1. 全钢组成，机械强度高、承载能力强、耐冲击性能好；2. 表面静电喷塑，柔光、耐磨、防水、防火、防尘、防腐蚀；3. 粘贴的装饰高压层板，耐磨性及防静电性能优良、抗污染、便于清洗、装饰性强；4. 尺寸精度高、互换性好、组装灵活、维修方便、使用寿命长；5. 地板可任意切割，安装附件方便；6. 四边固定，安装方便；7. 下部空间可作为空调通风用；8. 对超重设备而言，只要在地板下增加支架，即能解决承载问题；9. 拆装方便，只要更换装饰贴面，就能重复使用；10. 安装地插座时必须根据地插座的规格进行开孔。

【功能】采用优质合金冷轧钢板（上海宝钢），经拉伸后点焊成形，外表经磷化后进行静电喷塑处理，内腔填充标准纯水泥，上表面粘贴高耐磨防火高压层板（HPL）或（PVC）板（无贴面为裸板），四周镶嵌导静电边条。

全钢防静电地板是在冲压成形并焊接的金属壳中浇注水泥，所以保证了地板的高强度和耐冲击性能。

此外，全钢地板科学的力学结构使它的承载能力比同等规格的其它地板高30％。

【场地要求】1. 安装地板地面平整，室内空气流通，环境湿度45%—75%，环境温度20—23℃，如果室内温度较高，应安装抽湿机或新风机，因为如湿度、温度长期达不到要求，不但对计算机使用有影响，而且使全钢地板缩短使用时间，这一点使用单位应给予重视。

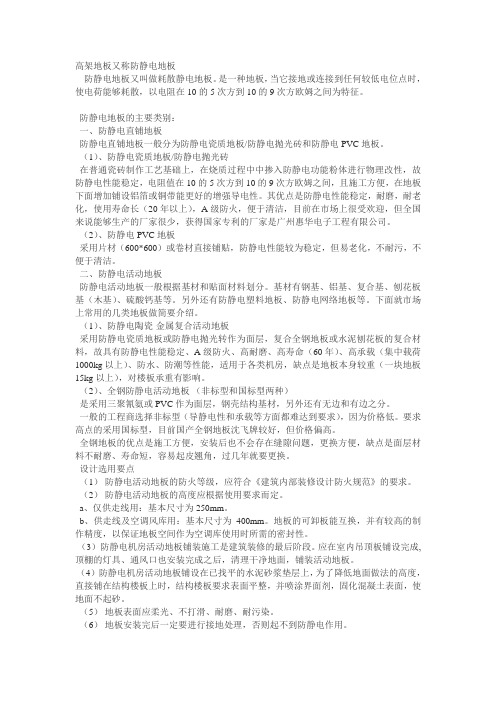

高架地板又称防静电地板防静电地板又叫做耗散静电地板。

是一种地板，当它接地或连接到任何较低电位点时，使电荷能够耗散，以电阻在10的5次方到10的9次方欧姆之间为特征。

防静电地板的主要类别：一、防静电直铺地板防静电直铺地板一般分为防静电瓷质地板/防静电抛光砖和防静电PVC地板。

（1）、防静电瓷质地板/防静电抛光砖在普通瓷砖制作工艺基础上，在烧质过程中中掺入防静电功能粉体进行物理改性，故防静电性能稳定，电阻值在10的5次方到10的9次方欧姆之间，且施工方便，在地板下面增加铺设铝箔或铜带能更好的增强导电性。

其优点是防静电性能稳定，耐磨，耐老化，使用寿命长（20年以上），A级防火，便于清洁，目前在市场上很受欢迎，但全国来说能够生产的厂家很少，获得国家专利的厂家是广州惠华电子工程有限公司。

（2）、防静电PVC地板采用片材（600*600）或卷材直接铺贴，防静电性能较为稳定，但易老化，不耐污，不便于清洁。

二、防静电活动地板防静电活动地板一般根据基材和贴面材料划分。

基材有钢基、铝基、复合基、刨花板基（木基）、硫酸钙基等。

另外还有防静电塑料地板、防静电网络地板等。

下面就市场上常用的几类地板做简要介绍。

（1）、防静电陶瓷-金属复合活动地板采用防静电瓷质地板或防静电抛光转作为面层，复合全钢地板或水泥刨花板的复合材料，故具有防静电性能稳定、A级防火、高耐磨、高寿命（60年）、高承载（集中载荷1000kg以上）、防水、防潮等性能，适用于各类机房，缺点是地板本身较重（一块地板15kg以上），对楼板承重有影响。

（2）、全钢防静电活动地板（非标型和国标型两种）是采用三聚氰氨或PVC作为面层，钢壳结构基材，另外还有无边和有边之分。

一般的工程商选择非标型（导静电性和承载等方面都难达到要求），因为价格低。

要求高点的采用国标型，目前国产全钢地板沈飞牌较好，但价格偏高。

全钢地板的优点是施工方便，安装后也不会存在缝隙问题，更换方便，缺点是面层材料不耐磨、寿命短，容易起皮翘角，过几年就要更换。

防静电地板-全钢防静电活动地板
全钢防静电活动地板专门为方便机房综合布线设计的架空活动地板，地板采
用深级拉伸钢板，面板采用SPCC 硬质钢板，上下钢板经冲压、点焊成形，外表经磷化后进行喷塑处理，中间空壳填充发泡水泥，经过养护后形成稳定的承载结构，表面可粘贴不同贴面。

宁波乐品网络设备有限公司的全钢防静电活动地板特点：质量轻、韧性好、行走脚感舒适且噪音小承载力及抗冲击性能好、防静电性能优，表面平整度及外形尺寸精度高，地板可任意互换，外表整齐美观、铺设接缝均匀细密、装饰性强。

全钢防静电活动地板型号和技术参数：
全钢有边防静电活动地板：
有效防止静电；阻燃、防尘、防滑、防锈、抗污、耐化学腐蚀品；进口胶水贴面，耐磨性强，不起泡，不脱胶；钢壳静电喷塑，柔光、耐磨，装饰性强；采用“网状加强” 结构，
超强承重耐压，表面平整度高；四周支撑，安装方便组装灵活，下部空间可作为空调通风，维修方便。

全钢无边防静电活动地板：
四周无导电边条，铺装完成后接缝极细，适用于各类高档机房及对防静电有要求的场合。

全钢无边防静电地板需选用足够厚度的优质钢板，在冲压和焊接后进行处理，并以高强度发泡水泥填充，使得全钢活动地板的边角强度更高，大大提高了地板边沿的承载能力、平整度以及装饰美观度。

横梁与支架表面处理方式：镀彩锌支架分为标准支架、加强支架和超强支架。

表面均镀锌防锈处理，镀锌层厚度满足
8-12μm
支架分为标准支架、加强支架和超强支架。

横梁标准横梁规格: 21 × 30/32 × 573mm 加长横梁规格: 21 × 30/32 × 1173mm 开口横梁规格: 21 × 30/32 × 573mm。

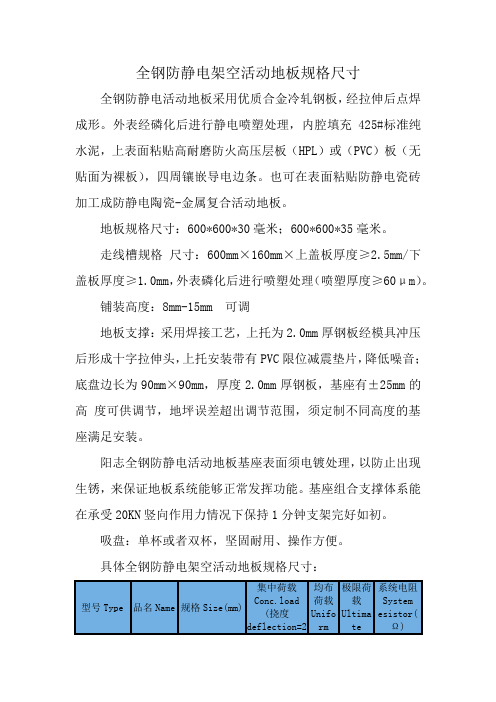

全钢防静电架空活动地板规格尺寸
全钢防静电活动地板采用优质合金冷轧钢板，经拉伸后点焊成形。

外表经磷化后进行静电喷塑处理，内腔填充425#标准纯水泥，上表面粘贴高耐磨防火高压层板（HPL）或（PVC）板（无贴面为裸板），四周镶嵌导电边条。

也可在表面粘贴防静电瓷砖加工成防静电陶瓷-金属复合活动地板。

地板规格尺寸：600*600*30毫米；600*600*35毫米。

走线槽规格尺寸：600mm×160mm×上盖板厚度≥2.5mm/下盖板厚度≥1.0mm，外表磷化后进行喷塑处理（喷塑厚度≥60μm）。

铺装高度：8mm-15mm 可调
地板支撑：采用焊接工艺，上托为2.0mm厚钢板经模具冲压后形成十字拉伸头，上托安装带有PVC限位减震垫片，降低噪音；底盘边长为90mm×90mm，厚度2.0mm厚钢板，基座有±25mm的高度可供调节，地坪误差超出调节范围，须定制不同高度的基座满足安装。

阳志全钢防静电活动地板基座表面须电镀处理，以防止出现生锈，来保证地板系统能够正常发挥功能。

基座组合支撑体系能在承受20KN竖向作用力情况下保持1分钟支架完好如初。

吸盘：单杯或者双杯，坚固耐用、操作方便。

具体全钢防静电架空活动地板规格尺寸：。

第1章防静电活动地板【1.1】材料准备1.活动地板面层应包括标准地板、异形地板和地板附件（即支架和横梁组件）。

采用的活动地板块应平整、坚实，面层承载力不应小于7.5MPa，A级板的系统电阻应为1.0×105Ω～1.0×108Ω，B级板的系统电阻应为1.0×105Ω～1.0×1010Ω。

2.活动地板面层宜用于有防尘和防静电要求的专业用房的建筑地面。

应采用特制的平压刨花板为基材，表面可饰以装饰板，底层应用镀锌板经粘结胶合形成活动地板块，配以横梁、橡胶垫条和可供调节高度的金属支架组装成架空板，应在水泥类面层（或基层）上铺设。

应平整、坚实、并具有耐磨、防潮、阻燃、耐污染，耐老化和导静电特点，其技术性能与技术指标应符合的有关产品标准的规定。

地板块平整、坚实，面层承载力不得小于7.5MPa，其系统电阻：A级板为1.0×105～1.0×108Ω3.环氧树脂胶、滑石粉、泡沫塑料条、木条、橡胶条、铝型材和角铁、铝形角铁等材质，要符合要求。

【1.2】现场技术准备弹出墙面+50cm水平标高线；大面积施工前，应先在室内四周确定控制位置，并按选定的铺设方向和顺序设基准点，并做样板间，经各有关部门鉴定合格后，再继续以此为样板进行操作。

【1.3】现场作业条件1.在铺设活动地板面层时，应待室内各项工程完工和超过地板承载力的设备进入房间预定位置以及相邻房间内部也全部完工后，方可进行，不得交叉施工。

2.活动地板面层的金属支架应支承在现浇水泥混凝土基层（或面层）上，基层表面应平整、光洁、不起灰。

3.门框已安装完，并在四周墙面上弹出面层标高水平控制线。

【1.4】主要机具设备主要机具有水平仪、铁制水平尺、铁制方尺、2～3m靠尺板、墨斗（或粉线包）、小线、线坠、笤帚、盒尺、钢尺、钉子、铁丝、红铅笔、油刷、开刀、吸盘、手推车、铁簸箕、小铁锤、合金钢扁錾子、裁改版面用的圆盘锯、无齿锯、木工用截料锯、刀锯、手刨、斧子、磅秤、钢丝钳子、小水桶、棉丝、小方锹、螺丝扳手。

全钢高架线槽型防静电地板施工工法全钢高架线槽型防静电地板施工工法一、前言随着信息技术和电子设备的普及，防静电地板已成为工业和商业场所必不可少的一种地面铺装材料。

而全钢高架线槽型防静电地板作为一种新型防静电地板，其优异的防静电能力和特殊的设计结构，使其在各行业和场所得到了广泛应用。

本文将对全钢高架线槽型防静电地板的施工工法进行详细介绍，以期为工程实践提供可靠的参考。

二、工法特点全钢高架线槽型防静电地板是一种铺装于地面的金属网格结构板，具有以下特点：1. 防静电能力强：全钢高架线槽型防静电地板的铺装接头处采用特殊的接地设计，有效抑制静电，避免静电引起的危险。

2. 厚度适中：全钢高架线槽型防静电地板的厚度为2.0mm至2.5mm，既能承受较大的荷载，又能保证良好的防静电效果。

3. 极易清洁：全钢高架线槽型防静电地板表面硬度高，耐磨耐压，能经受机械刮擦和碰撞，且防尘性能好，日常清洁较为方便。

4. 防火效果佳：全钢高架线槽型防静电地板的表面采用特殊的处理工艺制成，能够有效阻燃，满足消防安全要求。

三、适应范围由于其优异的性能和广泛的适应性，全钢高架线槽型防静电地板适用于以下场所：1. 电子工业：电子工厂、半导体厂、显示器厂等。

2. 医疗卫生：手术室、手术室洁净区、实验室等。

3. 军工领域：军事机构、实验室等。

4. 易爆场所：石油、化工、航空、火车等易爆领域。

四、工艺原理全钢高架线槽型防静电地板施工工法的实际工程需求，要求防静电地板具有良好的地面接地，以保证地面请求广电可靠的接地作用，使地面所搭载的设备和系统不受静电干扰，并确保使用效果的完善。

在施工工艺方面，全钢高架线槽型防静电地板采用多层铺装结构，基础、隔音层、支架、铺设地板、伸缩缝等各层之间都需严格坚持规范操作，确保安全可靠、功能完善、使用寿命长。

具体来说，全钢高架线槽型防静电地板施工中需要采取的技术措施主要包括以下几点：1. 基础处理：根据地坪的不同情况施工选用不同的基础处理方法，如混凝土砼地面基础、金属板地面和木板地面等，确保基础处理工作与地面铺装之间的连贯性。

全钢高架活动地板适用范围:抗静电全钢活动地板主要应用于大型的计算机机房、通讯中心机房、各种电气控制机房、邮电枢纽及指挥中心。

按照所需承载能力来看,一般分为轻型、中型、重型和超重型地板，公别承受668磅、1000磅、1250磅和1500磅以上的压力。

尺寸规格分为600mm 和610mm 。

根据机房通风要求，可以分为全钢填充水泥板和通风板，后者可以配调节器调节通风量。

防静电地板基本性能指数名称规格 自重（包括支架） 集中荷载 均布荷载 防静电指数 全钢地板600×600×30mm 37kg 400kg 以上 1200kg 以上 106-109 全钢地板600×600×35mm 43kg 600kg 以上 1800kg 以上 106-109组成： 本防静电地板主要由三部分组成，底层是导静电铜网（非必需品），中间为支撑架主体，上部是主板 + 表面铺设材料（非必需品）。

支撑架主体由支架、横梁以及罗丝等辅件组成。

安装时间熟练工，在正常的房间，约 50 平方米 / 每人每天。

以上估计数据不包括材料准备、搬运和处理时间。

规则地面铺设上本地板可节约 20 － 30% 的安装时间。

同时，良好的准备工作和周密的安装计划也可大量的节约安装时间。

施工推荐工具 安装推荐工具应用场合 电钻 固定周边和墙角切割锯切割主板红外水平仪、水平尺校准水平、保持板面平整罗丝刀、掰手、锤、拉钉枪、手钳调节、主板、支架、罗丝、固定收边卷尺、钢尺、墨斗、铅笔测量、划线地板吸盘移动、更换地板防静电地板系统的特点：※ 防静电活动地板只可在室内使用；※ 防静电活动地板除特殊需要外不需在表面铺设装饰材料；※ 有效防止静电；阻燃效果好；※ 表面耐脏、防滑，耐化学腐蚀品；※ 表面耐磨性强，不起泡，不脱胶，使用寿命长；※ 采用上海宝钢材料，耐压、耐冲击；最新麻塑喷底，防止底面生锈，延长寿命；※ 安装简单，便于布线检查，且方便打理。
