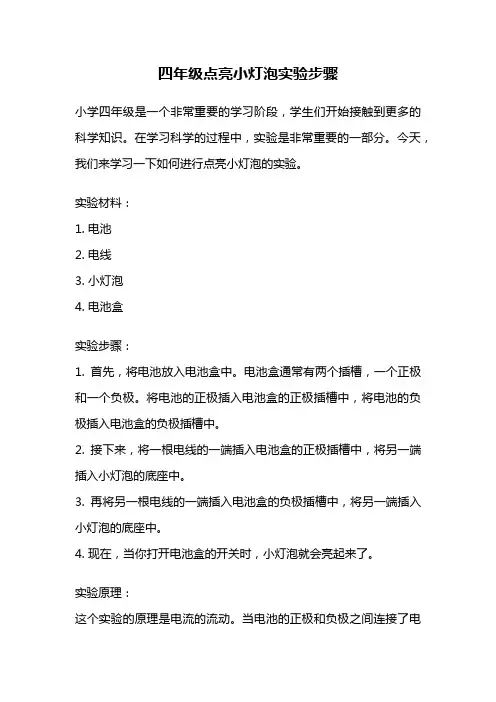

四年级点亮小灯泡实验步骤
小学四年级是一个非常重要的学习阶段，学生们开始接触到更多的科学知识。
在学习科学的过程中，实验是非常重要的一部分。
今天，我们来学习一下如何进行点亮小灯泡的实验。
实验材料：
1. 电池
2. 电线
3. 小灯泡
4. 电池盒
实验步骤：
1. 首先，将电池放入电池盒中。
电池盒通常有两个插槽，一个正极和一个负极。
将电池的正极插入电池盒的正极插槽中，将电池的负极插入电池盒的负极插槽中。
2. 接下来，将一根电线的一端插入电池盒的正极插槽中，将另一端插入小灯泡的底座中。
3. 再将另一根电线的一端插入电池盒的负极插槽中，将另一端插入小灯泡的底座中。
4. 现在，当你打开电池盒的开关时，小灯泡就会亮起来了。
实验原理：
这个实验的原理是电流的流动。
当电池的正极和负极之间连接了电
线和小灯泡时，电流就会从电池的正极流向小灯泡的底座，然后再从小灯泡的顶部流回电池的负极。
这个过程中，电流通过小灯泡的灯丝，使其发光。
实验注意事项：
1. 在进行实验之前，要确保电池的正负极和电线的连接是正确的，否则小灯泡不会亮起来。
2. 在进行实验时，要小心电线和电池，避免触电。
3. 在实验结束后，要将电池从电池盒中取出，以免电池漏液。
总结：
通过这个实验，我们了解了电流的流动原理，也学会了如何点亮小灯泡。
在今后的学习中，我们还会接触到更多的科学知识和实验，希望大家能够认真学习，积极探索，成为优秀的科学家。
点亮小灯泡实验

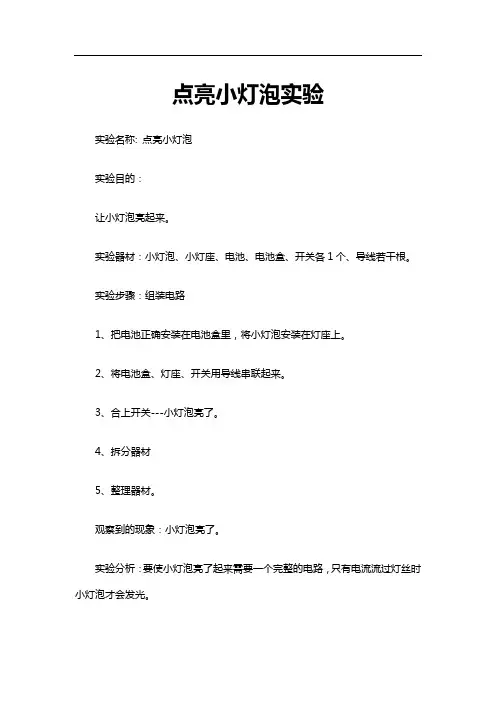

实验名称: 点亮小灯泡
实验目的：
让小灯泡亮起来。
实验器材：小灯泡、小灯座、电池、电池盒、开关各1个、导线若干根。
实验步骤：组装电路
1、把电池正确安装在电池盒里，将小灯泡安装在灯座上。
2、将电池盒、灯座、开关用导线串联起来。
3、合上开关---小灯泡亮了。
4、拆分器材
5、整理器材。
观察到的现象：小灯泡亮了。
实验分析：要使小灯泡亮了起来需要一个完整的电路，只有电流流过灯丝时小灯泡才会发光。
实验结论：电路中的电流必须形成一个循环的封闭的路线，小灯泡才能亮起来.。

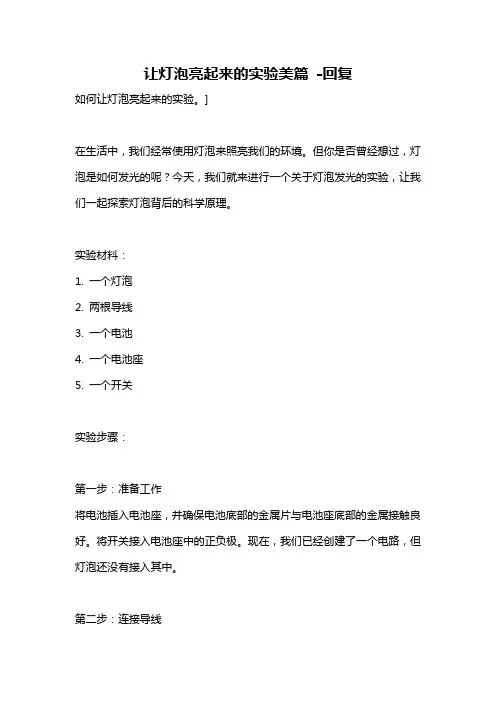

让灯泡亮起来的实验美篇-回复如何让灯泡亮起来的实验。
]在生活中，我们经常使用灯泡来照亮我们的环境。
但你是否曾经想过，灯泡是如何发光的呢？今天，我们就来进行一个关于灯泡发光的实验，让我们一起探索灯泡背后的科学原理。
实验材料：1. 一个灯泡2. 两根导线3. 一个电池4. 一个电池座5. 一个开关实验步骤：第一步：准备工作将电池插入电池座，并确保电池底部的金属片与电池座底部的金属接触良好。
将开关接入电池座中的正负极。
现在，我们已经创建了一个电路，但灯泡还没有接入其中。
第二步：连接导线将一根导线的一端插入灯泡的底座中，确保与底部的金属片接触良好。
将另一根导线的一端插入电池的正极上。
第三步：闭合开关现在，轻轻地按下开关，闭合电路。
如果一切顺利，灯泡应该会亮起来。
实验原理：这个实验中，我们利用了电流在电路中流动的原理来使灯泡发光。
当电池连接在电路中时，正极和负极之间会产生电位差，也就是电压。
这个电压会驱动电流从电池的正极流向负极。
当闭合开关时，电流会通过导线流向灯泡的底座，在底座内的金属片上形成一个电场，从而使灯泡内的导电材料受到电场的影响。
导电材料内的电子会被激发，从低能级跃迁到高能级。
当电子回到较低的能级时，会释放出能量，这能量就以光的形式传播出去，使灯泡发出光线。
实验注意事项：1. 在进行实验前，确保电池电量充足，否则电流可能不够强以使灯泡发光。
2. 当进行实验时，注意不要触摸导线、灯泡或者电池底部的金属片，以免触电。
3. 当实验结束时，应及时切断电路，避免电池长时间处于通电状态而消耗电量。
通过这个简单的实验，我们对灯泡发光的原理有了更深入的理解。
在日常生活中，我们将灯泡作为照明工具使用，却很少去关注其中的科学原理。
通过进行实验，我们可以领略到科学在生活中的应用，并对身边的事物产生更多的好奇心和求知欲。
所以，让我们继续探索科学的奥秘，一起点亮未来的方向吧！。
实验一 P1口亮灯实验
一、实验目的
(1)学习P1口的使用方法；
(2)学习延时子程序的编写。
二、实验预备知识
(1)P1口对准双向口，每一位都可独立地定义为输出线或输入线。
(2)本实验中延时子程序采用指令循环来实现，机器周期(12/6MHz)*指令所需机器周期数*循环次数，在系统时间允许的情况下可以采用此方法。
三、实验内容
P1作为输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。
四、程序框图
五、实验电路
六、实验步骤
P1.O-P1.7用插针连至L1-L8，运行程序后，观察发光二极管闪亮移位情况。
程序代码如下：
ORG 0000H
MOV P1,#0FFH ;送P1口
MOV A,#0FEH ;L1(L0?)发光二极管点亮
LOOP: MOV P1,A
LCALL DELAY ;调用延时子程序
RL A ;左移位
SJMP LOOP ;循环
DELAY: MOV R7,#0FFH ；延时子程序LOOP1: MOV R6,#0FFH
LOOP2: NOP
NOP
DJNZ R7,LOOP2
DJNZ R6,LOOP1
RET ;返回
END
七、思考
1、改变延时常数，使发光二极管闪亮时间改变。
改变R7、R6的值
2、修改程序，使发光二极管闪亮移位方向改变。
将RL A 改为RR A。
2023年最新青岛版科学五年级上册全册实验整理1.认识光实验1【探究问题】光在空气中是怎样传播的？【我的猜想】光在空气中可能是沿直线传播的。
【实验器材】3张带孔的纸板、1个黑色纸屏、手电筒。
【实验过程】1.打开手电筒，照射纸板；2.调整三张带孔的纸板的位置，让手电筒的光穿过三张纸板照射在黑色纸屏上；3.观察在什么情况下光可以穿过三张纸板照在黑色纸屏上。
【实验预判】如果三个孔呈一条直线时，黑色纸屏上有光斑，不在一条直线时，黑色纸屏上没有光斑，说明光在空气中是沿直线传播的。
【实验现象及分析】当三张纸板上的小孔在同一条直线上时，手电筒的光才能通过小孔照射到了黑色纸屏上，说明光在空气中是沿直线传播的。
【实验结论】光在空气中是沿直线传播的。
实验2【探究问题】验证光的直线传播特性。
【我的猜想】光在空气中是沿直线传播的。
【实验器材】纸屏，蜡烛，带小孔的硬纸板，火柴。
【实验过程】1.点燃蜡烛；2.将带孔的硬纸板放在蜡烛和纸屏中间，三者的中心位置在同一条直线上。
3.移动纸板的位置，观察纸屏上成像的变化。
【实验预判】如果在纸屏上能看到蜡烛火焰的图像，说明光在空气中是沿直线传播的。
【实验现象及分析】纸屏上出现蜡烛火焰倒立的像，移动带孔的纸板，成像的大小和清晰度也随之改变。
【实验结论】光在空气中是沿直线传播的。
2 光的反射实验3【探究问题】光照在镜子上，传播方向有什么变化？【我的猜想】光照在镜子上，传播方向可能会发生改变。
【实验器材】平面镜、手电筒（备用）【实验过程】1.保持光源位置不变，观察光源照射的位置；2.将平面镜放置到光源照射处，观察光线的传播方向是否改变；【实验预判】如果光的传播方向发生改变，说明光照在镜子上，传播方向会发生改变。
【实验现象及分析】光原本在空气中是沿直线传播的，当经过平面镜时，光的传播方向会发生变化，在其他地方会出现较亮的光斑。
【实验结论】光从空气射向镜面时，会发生光的发射现象，传播方向会发生变化，有一部分光会反射到空气中。
实验一P1口亮灯实
验
实验一 P1口亮灯实验
一、实验目的
（1）熟悉编程和程序调试
（2）学习P1口的使用方法；
（3）学习延时子程序的编写。
二、实验内容
P1口做输出口，接八只发光二极管，编写程序，使发光二极管循环点亮。
三、实验预备知识
（1）P1口为准双向口，可定义为输入，也可定义为输出。
（2）本实验中延时子程序采用指令循环来实现，机器周期（12/6MHZ）*指令所需机器周期数*循环次数，在系统时间允许的情况下可以采用此方法。
四、程序框图
五、实验步骤
实验步骤说明：
本实验需要用到单片机最小应用系统和十六位逻辑电平显示模块。
用P1口做输出口，接十六位逻辑电平显示，程序功能使发光二极管点亮。
1.使用单片机实验箱，用扁平数据线将单片机P1口与LED灯相连。
P1.0~P1.7用插针连至L1~L8。
2.用串行数据通信线连接计算机与仿真器，把仿真器插到模块的锁紧插座中，请注意仿真器的方向：缺口朝上。
3.打开Keil uVision2仿真软件，首先建立本实验的项目文件，输入源程序（实验（一）），进行编译，直到编译无误。
生成hex文件。
5.打开实验板总电源，将hex文件下载到实验板内，观察发光二极管显示情况。
参考例子：
（1）点亮板子上的第一个灯LED1
（2）点亮板子上的LED1、LED3、LED5、LED7灯，与LED2、LED4、LED6、LED8灯交替闪烁
（3）流水灯：从LED1---LED8依次点亮
参考程序：
1）
#include<reg52.h>
void main()
{
P1=0xfe;
}
2）
#include<reg52.h>
#define uint unsigned int
#define uchar unsigned char
void delay();
void main()
{
while(1)
{
P1=0xaa;
delay();
P1=0x55;
delay();
}
}
void delay()
{
uint x,y;
for(x=100;x>0;x--)
for(y=600;y>0;y--) ;
}
3）
#include<reg52.h>
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char
uchar temp,num;
void delay(uint);
void main()
{
temp=0xfe;
while(1)
{
for(num=0;num<8;num++)
{
P1=temp;
temp=_crol_(temp,1);
delay(1000);
}
}
}
void delay(uint z)
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--) ;
}
实验内容：
请在keil环境下编写一下程序：
1）点亮最后一个LED（LED8）
2）点亮LED1、LED2、LED5、LED6这四个LED
3）让第三个LED（LED3）闪烁
4）设计出流水灯程序，从LED8—LED1
注：在做完实验时记得养成一个好习惯：把相应单元的短路帽和电源开关还原到原来的位置！以下将不再重述。
六、思考
修改延时常数，使发光二极管闪亮时间改变。
修改程序，使发光二极管闪亮移位方向改变。
七、实验电路。
