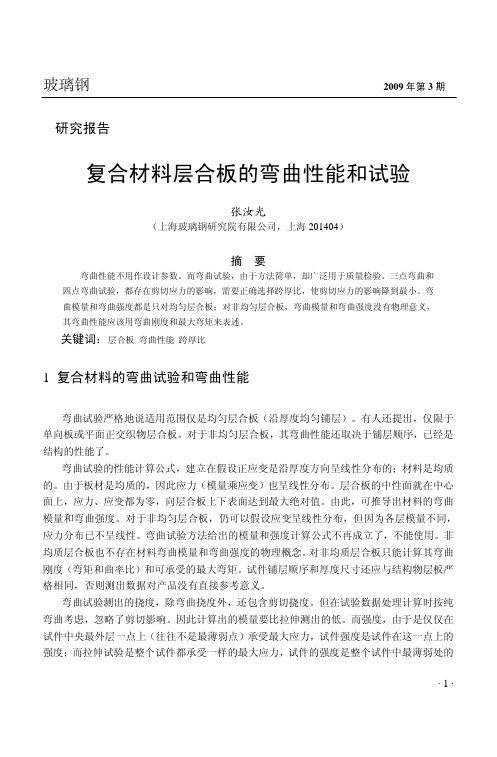

玻璃钢2009年第3期研究报告复合材料层合板的弯曲性能和试验张汝光（上海玻璃钢研究院有限公司，上海201404）摘要弯曲性能不用作设计参数。
而弯曲试验，由于方法简单，却广泛用于质量检验。
三点弯曲和四点弯曲试验，都存在剪切应力的影响，需要正确选择跨厚比，使剪切应力的影响降到最小。
弯曲模量和弯曲强度都是只对均匀层合板；对非均匀层合板，弯曲模量和弯曲强度没有物理意义，其弯曲性能应该用弯曲刚度和最大弯矩来表述。
关键词：层合板弯曲性能跨厚比1复合材料的弯曲试验和弯曲性能弯曲试验严格地说适用范围仅是均匀层合板（沿厚度均匀铺层）。
有人还提出，仅限于单向板或平面正交织物层合板。
对于非均匀层合板，其弯曲性能还取决于铺层顺序，已经是结构的性能了。
弯曲试验的性能计算公式，建立在假设正应变是沿厚度方向呈线性分布的；材料是均质的。
由于板材是均质的，因此应力（模量乘应变）也呈线性分布。
层合板的中性面就在中心面上，应力、应变都为零，向层合板上下表面达到最大绝对值。
由此，可推导出材料的弯曲模量和弯曲强度。
对于非均匀层合板，仍可以假设应变呈线性分布，但因为各层模量不同，应力分布已不呈线性。
弯曲试验方法给出的模量和强度计算公式不再成立了，不能使用。
非均质层合板也不存在材料弯曲模量和弯曲强度的物理概念。
对非均质层合板只能计算其弯曲刚度（弯矩和曲率比）和可承受的最大弯矩。
试件铺层顺序和厚度尺寸还应与结构物层板严格相同，否则测出数据对产品没有直接参考意义。
弯曲试验测出的挠度，除弯曲挠度外，还包含剪切挠度。
但在试验数据处理计算时按纯弯曲考虑，忽略了剪切影响。
因此计算出的模量要比拉伸测出的低。
而强度，由于是仅仅在试件中央最外层一点上（往往不是最薄弱点）承受最大应力，试件强度是试件在这一点上的强度；而拉伸试验是整个试件都承受一样的最大应力，试件的强度是整个试件中最薄弱处的12强度，因此弯曲试验的强度要比拉伸强度高。
由于弯曲试验时，试件同时存在剪切应力，为保证试件是弯曲破坏，而不是剪切破坏，需要通过跨厚比的选择，减小剪切应力。
