第三章竖向设计概论

竖向设计及其基本要求1.竖向设计竖向设计的概念根据建设项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，因地制宜，对场地地面及建、构筑物等的高程做出的设计与安排，称为竖向设计。

竖向设计的基本任务①进行场地地面的竖向布置②确定建、构筑物额的高程③拟定场地排水方案④安排场地的土方工程⑤设计有关构筑物2．竖向设计的原则竖向设计要因地制宜，就地取材，适应经济环境和生产、生活发展的需要，本着少占耕地、多用丘陵，体现工程量少、见效快、环境好的整体效果，这是竖向设计应遵循的基本原则。

· 满足建、构筑物的使用功能要求· 结合自然地形、减少土方量· 满足道路布局合理的技术要求· 解决场地排水问题· 满足工程建设与使用的地质、水文地质条件· 满足建筑基础埋深、工程管线敷设的要求竖向设计的现状资料竖向设计需取得必要的基础要求和设计依据，并根据设计阶段的内容、深度要求及建设项目的复杂程度，取舍各项资料。

· 地形图——1：500或1：1000·建设场地的地质条件资料· 场地平面布局· 场地道路布置· 场地排水与防洪方案· 地下管线的情况· 填土土源与弃土地点4．竖向设计的设计生读、成果要求· 初步设计阶段（1）设计说明书（2）竖向布置图（3）有关技术经济指标（4）内部作业的图纸和资料· 施工图设计阶段（1）设计说明（2）竖向布置图（3）土方图（4）有关技术经济指标地面的竖向布置形式1.地面的竖向布置形式· 平坡式平坡式竖向布置，是把场地处理成接近于自然地形的一个或几个坡向的整平面，整平面之间连接平缓，无显著的坡度、高差变化。

· 台阶式台阶式竖向布置，是由集合高差较大的不同整平面相连接而成的，在其连接处一般设置挡土墙或护坡等构筑物。

· 混合式混合式书香不知，是混合运用上述两种形式进行的竖向布置，根据使用要求和地形特点，把建设用地分为几个区域，以适应自然地形的复杂变化。

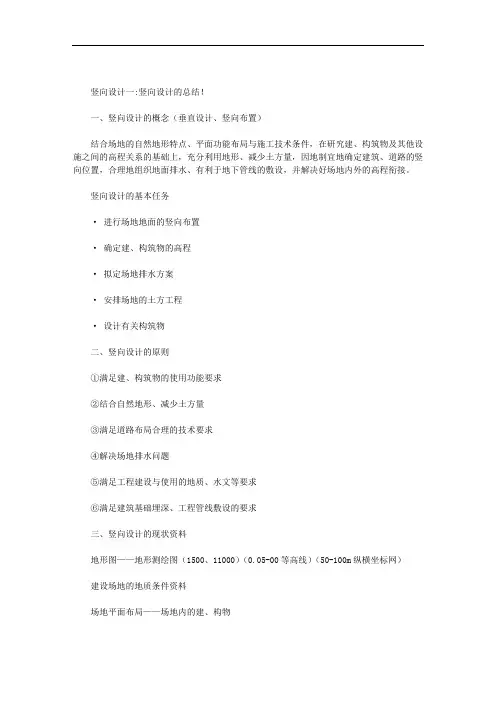

竖向设计一:竖向设计的总结！一、竖向设计的概念（垂直设计、竖向布置）结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水、有利于地下管线的敷设，并解决好场地内外的高程衔接。

竖向设计的基本任务·进行场地地面的竖向布置·确定建、构筑物的高程·拟定场地排水方案·安排场地的土方工程·设计有关构筑物二、竖向设计的原则①满足建、构筑物的使用功能要求②结合自然地形、减少土方量③满足道路布局合理的技术要求④解决场地排水问题⑤满足工程建设与使用的地质、水文等要求⑥满足建筑基础埋深、工程管线敷设的要求三、竖向设计的现状资料地形图——地形测绘图（1500、11000）（0.05-00等高线）（50-100m纵横坐标网）建设场地的地质条件资料场地平面布局——场地内的建、构物场地道路布置场地排水与防洪方案地下管线的情况填土土源与弃土地点四、竖向设计的成果设计说明书、竖向布置图、有关技术经济指标、土方图五、地面的竖向设计布置形式（场地平整程度、高差变化）平坡式台阶式六、地面的竖向设计布置形式的相关内容自然地面坡度划分平坡、缓坡、中坡、陡坡、急坡类别数值特点平坡、缓坡平坡3%缓坡3%-10%小于5%的缓坡地段，建筑宜平行等高线或与之斜交布置长度不超过30-50m中坡10%-25%为中坡道路宜平行等高线或与之斜交布置陡坡、急坡陡坡25%-50%50%以上为急坡不宜大规模开发1、台阶式1）台阶式布置台阶的尺寸需要宽度、容许宽度容许的宽度B=（175~180）× H填 / i地-i整一般整平坡度应在0.5%——2%2）台阶的高度相邻台阶之间的高差称为台阶高度。

台阶高度主要取决于场地自然地形横向坡度和相邻台阶之间的功能关系、交通组织及其技术要求。

竖向设计园林场地的功能不同，其在平面设计上的差别就往往很大。

但是在竖向设计上，不同用途的场地却常常能有相当一致的处理。

一般场地在进行竖向处理时，都要求将地面整理成又宽又平，并保持一定的排水坡度；使人既感觉到场地的平坦，又不会在下雨时造成地面积水。

当然，平面上形状不同的场地，在竖向设计上还是有一些不同特征的。

一、不同形场地的竖向设计1．矩形单坡场地园林大门前后广场、园林建筑前后的小场地、建在坡地上的小广场等，常常顺着天然坡面做成单坡场地。

单坡场地的坡度一般大于5%，不利于车辆行驶，可作为休息场场地，布置一些花坛、草坪，或设计为有乔木遮荫的铺装场地，作为露天茶园。

从图1中由等高线表达的广场竖向特征来看，这类矩形的单坡广场地面没有明显的轴线；场地排水方向也是单方向的。

2．矩形双坡场地对面积广大，自然地形平坦的广场用地，可按双向坡面设计成双坡广场。

双坡广场的地面上，两个坡面的交接线自然形成一条脊线，成为广场地面的轴线。

轴线的走向最好设计为与广场中轴线相重合，或与广场前主路的中心线相接续，以利地面排水和广场景观的观感。

双坡场地的排水，都是从地面轴线两侧向坡面以外排，通过最外侧的集水沟或地下雨水管排除掉。

过分狭长的矩形广场，则可在短轴方向另加一条脊线，并在脊线变坡点处作适当的处理，如布置花境或纪念物等，以消除空间过于拉长的感觉。

3．下沉式广场这类广场近似于盆地形，平面上的形状多成圆形。

它可使广场周围的建筑、树木景观得到突出的表现，也使广场地面更低，可以从周围斜向俯瞰，而广场的全貌及其地面景观的观感也就会更好（如图1）。

下沉式广场的排水，可在广场中央地下设置环形雨水暗沟；雨水从广场周围向中央排，通过广场中圈的雨水口排人暗沟。

4．凸形场地场地周围低，中央高，雨水从中央向周围排，通过外围的雨水口而排除。

凸形场地适宜在山头、高地设置，也可用在纪念碑、主题雕塑等需要突出中心景物的广场上。

二、园林场地的竖向设计原则园林场地竖向设计要有利于排水，要保证场地地面不积水。

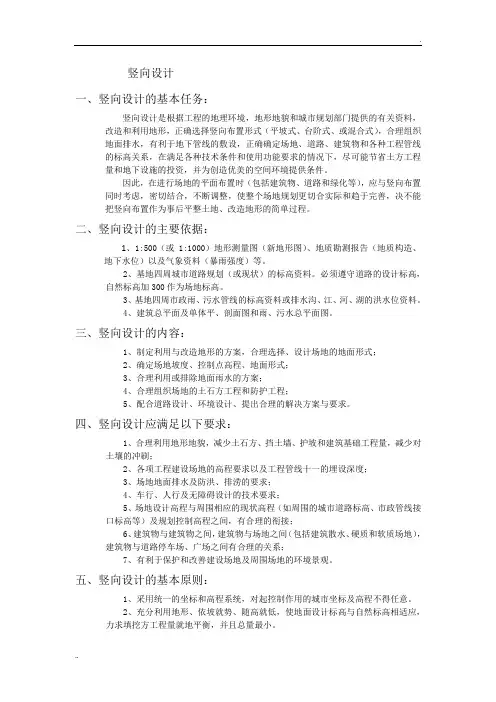

竖向设计一、竖向设计的基本任务：竖向设计是根据工程的地理环境，地形地貌和城市规划部门提供的有关资料，改造和利用地形，正确选择竖向布置形式（平坡式、台阶式、或混合式），合理组织地面排水，有利于地下管线的敷设，正确确定场地、道路、建筑物和各种工程管线的标高关系，在满足各种技术条件和使用功能要求的情况下，尽可能节省土方工程量和地下设施的投资，并为创造优美的空间环境提供条件。

因此，在进行场地的平面布置时（包括建筑物、道路和绿化等），应与竖向布置同时考虑，密切结合，不断调整，使整个场地规划更切合实际和趋于完善，决不能把竖向布置作为事后平整土地、改造地形的简单过程。

二、竖向设计的主要依据：1、1:500（或1:1000）地形测量图（新地形图）、地质勘测报告（地质构造、地下水位）以及气象资料（暴雨强度）等。

2、基地四周城市道路规划（或现状）的标高资料。

必须遵守道路的设计标高，自然标高加300作为场地标高。

3、基地四周市政雨、污水管线的标高资料或排水沟、江、河、湖的洪水位资料。

4、建筑总平面及单体平、剖面图和雨、污水总平面图。

三、竖向设计的内容：1、制定利用与改造地形的方案，合理选择、设计场地的地面形式；2、确定场地坡度、控制点高程、地面形式；3、合理利用或排除地面雨水的方案；4、合理组织场地的土石方工程和防护工程；5、配合道路设计、环境设计、提出合理的解决方案与要求。

四、竖向设计应满足以下要求：1、合理利用地形地貌，减少土石方、挡土墙、护坡和建筑基础工程量，减少对土壤的冲刷；2、各项工程建设场地的高程要求以及工程管线十一的埋设深度；3、场地地面排水及防洪、排涝的要求；4、车行、人行及无障碍设计的技术要求；5、场地设计高程与周围相应的现状高程（如周围的城市道路标高、市政管线接口标高等）及规划控制高程之间，有合理的衔接；6、建筑物与建筑物之间，建筑物与场地之间（包括建筑散水、硬质和软质场地），建筑物与道路停车场、广场之间有合理的关系；7、有利于保护和改善建设场地及周围场地的环境景观。

竖向设计的一些知识竖向设计的基本内容A、选择场地的竖向设计形式和平土方式B、确定场地平土标高，计算土石方工程量，力求填挖总量最小，并接近平衡C、确定建构筑物室内外地坪标高，广场和活动场地的设计标高，场地内道路、铁路的标高和坡度D、确定场地合理的排水系统，保证地面排水通畅，不积水。

E、合理布置竖向设计必要的工程设施（挡土墙、护坡等）和排水构筑物（排水沟、排洪沟、截洪沟等）并委托有关专业设计。

竖向设计与总平面设计的关系竖向设计和总平面设计是统一体的两个方面，它们密切联系、不可分割。

合理的总图运输设计不仅取决于总平面设计，而且与竖向设计的关系极大。

在做总平面设计时必须考虑到竖向设计要基本合理，在做竖向设计时，反过来对总平面设计进行检验。

如果二者不协调，还需对总平面设计做必要的调整。

竖向规划与设计的内容(一)、竖向布置的任务1．选择建筑地坪标高和广场等的标高及其连接关系。

2．确定道路标高和坡度。

3．拟定场地排水系统。

4．计算土石方填、挖工程量。

5．必要工程设置及构筑坎、沟和护砌等。

(二)、设计地面形式选择1．地面设计形式。

是将自然地形改造成为满足使用功能的人工地形。

其可分平坡式、台阶式和混合式三种。

2．设计地面连接形式。

依自然地势、运输功能、场地和土石方大小而定。

小于3％的自然坡，一般选择平坡式；大于5％，一般拟定台阶式。

场地内地块间可按连接方式选择平坡或台阶形式。

当场地长度超过500m，坡度小于3％，也可用台阶式。

(三)、场地设计标高的确定1．影响标高确定的主要因素有：其一，不被水淹，设计场地要高出洪水水位0.5m，利于雨水的顺利排除。

其二，地下水位及地质条件影响。

其三，场地内、外道路连接的可能性。

其四，减少土石填、挖方量和基础工程量。

2．建筑物之间详细竖向布置。

建筑物之间详细竖向布置指建筑物室内、外地坪，建筑物与建筑物之间地坪标高的确定。

应引导室外雨水顺利排除，避免室外雨水流入建筑内，以保证建筑物之间交通良好。

1.竖向设计竖向设计的概念根据建设项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，因地制宜，对场地地面及建、构筑物等的高程做出的设计与安排，称为竖向设计。

竖向设计的基本任务①进行场地地面的竖向布置②确定建、构筑物额的高程③拟定场地排水方案④安排场地的土方工程⑤设计有关构筑物2．竖向设计的原则竖向设计要因地制宜，就地取材，适应经济环境和生产、生活发展的需要，本着少占耕地、多用丘陵，体现工程量少、见效快、环境好的整体效果，这是竖向设计应遵循的基本原则。

·满足建、构筑物的使用功能要求·结合自然地形、减少土方量·满足道路布局合理的技术要求·解决场地排水问题·满足工程建设与使用的地质、水文地质条件·满足建筑基础埋深、工程管线敷设的要求竖向设计的现状资料竖向设计需取得必要的基础要求和设计依据，并根据设计阶段的内容、深度要求及建设项目的复杂程度，取舍各项资料。

·地形图——1：500或1：1000·建设场地的地质条件资料·场地平面布局·场地道路布置·场地排水与防洪方案·地下管线的情况·填土土源与弃土地点4．竖向设计的设计生读、成果要求·初步设计阶段（1）设计说明书（2）竖向布置图（3）有关技术经济指标（4）内部作业的图纸和资料·施工图设计阶段（1）设计说明（2）竖向布置图（3）土方图（4）有关技术经济指标地面的竖向布置形式1.地面的竖向布置形式·平坡式平坡式竖向布置，是把场地处理成接近于自然地形的一个或几个坡向的整平面，整平面之间连接平缓，无显著的坡度、高差变化。

台阶式竖向布置，是由集合高差较大的不同整平面相连接而成的，在其连接处一般设置挡土墙或护坡等构筑物。

·混合式混合式书香不知，是混合运用上述两种形式进行的竖向布置，根据使用要求和地形特点，把建设用地分为几个区域，以适应自然地形的复杂变化。

1竖向设计：是指在一块场地上进行垂直水平面方向的布置和处理。

2.园林工程：是指园林城市绿地和风景名胜区除建筑工程外的室外工程，是一门研究园林工程园理，工程设计和施工养护技艺的学科，是以工程原理技术为基础而运用于园林建设的专业课程。

3.等高线：地表面上标高相同的点相连接而成的直线或曲线。

4.地形设计：是指对原有地形地貌进行再创作和艺术造型的设计。

5.园林地貌形态：地面的实际样子或地面的基本形状面貌。

6.土方平衡：在某地区的挖方数量与填方数量大致相当，达到相对平衡，而非绝对平衡。

7.园林工程的特点：①技术与艺术的统一。

园林中的工程构筑物，除满足工程构筑物的结构要求外，其外在形式应同园林意境相一致。

②规范性。

园林建筑所涉及的各项工程，从设计到施工都应符合我国现行的工程设计，施工规范③时代性。

不同时期的园林形式，尤其是园林建筑总是与当时的工程技术水平相适应的④协作性。

园林工程建设在设计上常由多种设计工作人员共同完成，在建设上往往需要多部门多行业协同作战。

8.竖向设计的原则：①满足项目用地的使用要求。

建筑室外地坪高于室内地坪。

道路坡度要求。

机纵坡小于6%。

山区可增长坡道，人纵小于5%，交叉小于2%。

广场及停车场的坡度要求，0.3到3.草坪及休息绿地的坡度要求，0.3到10.②保证场地良好的排水③充分利用地形，减少土方施工量，④考虑建筑群体空间景观设计的要求⑤符合工程技术的经济要求，便于施工。

⑥考虑地面水的排除⑦统筹进行管理综合9.竖向设计的内容：微地形设计，水体，园路10.土方的平衡与调配.原则:①挖填基本达到平衡，减少重复倒运②挖填和运距的乘积尽量减小，运输费用减少③分区调配与全场调配相协调④好土用在回填质量高的地方⑤调配应与地下构筑物的施工相结合⑥选择好的路线方法⑦取土弃土尽量不占用园林绿地。
