人字型截水骨架护坡施工方案(完成)讲解学习

人字形截水骨架护坡施工技术交底之马矢奏春创作单位：中铁十六局一公司钦防铁路工程
主送单位工程名
抄送单位日期
一、技术要求
1.截水骨架采取C25混凝土浇筑。

2.截水骨架的主骨架作成槽形，支骨架作成L形，用以分流排除地表水。

3.骨架由主骨架和支骨架组成。

主骨架和边坡水平线垂直，沟底厚0.6m，
沟槽宽0.4m，深0.1m。

支骨架和主骨架成45°，按人字型铺设，沟底厚
0.6m，沟槽宽0.4m，深0.1m，采取C25混凝土现浇，支骨架净间距3m。

详细尺寸如下图：
主骨架截面尺寸
支骨架截面尺寸
4.护坡防护起迄点出各0.5m宽度内采取C25混凝土浇筑镶边，厚0.6m。

5.单级护坡最大高度＞6m（多级护坡其总高度最大值＞10m）且连续长度＞50m，间距50～100米左右，沿主骨架坡面设C25混凝土踏步一处，以利养护作业，踏步宽0.6m。

剖面图如下：。

人字形骨架护坡施工方案人字形骨架护坡施工方案一、方案名称：人字形骨架护坡施工方案二、方案背景：护坡工程是指在山体、路基和河岸等地方进行工程化处理，以增强地基的稳定性和抗冲刷能力。

人字形骨架护坡是一种常用的护坡方式，能够有效地抵御土壤的冲刷和滑坡。

三、施工流程：1. 调查与设计：在施工前需进行地质勘察，了解地基情况和附近地区的水流情况。

根据勘察结果设计出合理的护坡方案。

2. 材料准备：根据设计方案购买所需的人字形骨架和其他相关材料。

3. 前期准备：清理施工区域，确保施工区域干净整齐。

4. 坡面处理：使用推土机或挖掘机对施工区域进行整平处理，以保证坡面的平整度和稳定性。

5. 骨架搭建：按照设计要求，搭建人字形骨架。

将钢筋网固定在骨架上，使其均匀分布并与骨架紧密连接，以增加坡面的支撑力。

6. 固结材料填充：用土、石料等固结材料填充在钢筋网中，同时按照设计要求进行夯实，可以采用振动夯实机械设备进行夯实。

7. 结构层填充：与固结材料填充同时进行，按照设计要求填充砂石或混凝土等结构层材料，以增加护坡的稳定性和抗冲刷能力。

8. 贴面层施工：根据设计要求进行轻质抹灰、铺装花砖、栽种植被等，美化护坡效果。

9. 完工验收：验收施工质量，确保护坡工程达到设计要求。

四、施工要点：1. 选择合适的骨架和固结材料，保证护坡的稳定性和抗冲刷能力。

2. 施工前要进行详细的调查和设计，了解地基的情况，确保设计方案的合理性。

3. 施工过程中使用振动夯实机械设备进行夯实，确保固结材料填充的均匀性和夯实效果。

4. 施工完毕后进行严格的验收，确保护坡工程质量和效果符合设计要求。

5. 施工过程中，注重安全措施的落实，确保工人的生命安全和施工区域的安全。

五、施工注意事项：1. 施工过程中要与地质勘察人员、设计师、监理人员等进行密切配合，及时沟通和解决问题。

2. 施工现场要保持清洁整齐，材料要妥善存放，避免乱丢乱放。

3. 施工过程中要注意环境保护，防止土壤和水源的污染。

人字形骨架护坡施工操作要点明确人字形骨架护坡施工作业的工艺流程、操作要点、工艺标准及安全质量和环水保要求，指导、规范作业施工，以保证施工安全、施工质量和环境保护。

1、施工工艺流程路堤边坡防护采用人字形截水骨架，一级边坡坡比为1:2，二级边坡坡比为1:1.75，三级边坡坡比为1:1.5，设计采用M7.5浆砌片石进行砌筑，其中主骨架净距4m，支骨架净距3m，主骨架截面尺寸为60cm*50cm，支骨架截面尺寸为50cm*60cm。

1.1.施工准备施工前先清刷坡面浮土，填补坑凹，使坡面大体平整。

边坡清理修整完成之后进行放线，按主骨架净距4m，宽度60cm先将主骨架位置定出，并拉好线绳做好标记。

然后进行支骨架位置定位，两个主骨架之间，预留好护肩及顶部镶边高度，从上至下布置布置支骨架。

1.2.材料准备水泥、砂进场之后必须先向实验人员报验，由实验室取样实验合格之后方可使用，入不合格，严禁使用，必须清出场地。

进场片石要求质地坚硬，不易风化，无裂缝，片石表面不得有水锈，强度不小于MU30，厚度不得小于15cm，片石表面无水锈，干净且颜色均匀。

1.3.机械准备现场计量工具齐全，拌合机械准备好。

1.4.基础及骨架开挖根据定好的骨架位置，进行开挖，根据现场实际填筑土质，骨架应该全部嵌入坡面，开挖深度为60cm，线性要顺直，开挖完成之后清除底部浮土。

开挖出来土方须清除大部分，剩余小部分可留作骨架施工完成之后回填超挖部分。

基槽开挖按如下图所示尺寸开挖：1.5.砂浆拌制砂浆必须严格按照试验室提供的砂浆配合比采用机械拌合，投料顺序应先到砂子、水泥、掺加料，最后加水。

自投料完算起，拌制时间宜为3~5min。

拌合好的砂浆得有适当的流动性和良好的和易性。

砂浆的稠度以砂浆稠度仪测定的下沉度表示，宜为10~50mm，每批砂浆均应制作试件。

砂浆得随拌随用，一般宜在3h 内使用完毕，气温超过30℃时，宜在2h内使用完毕。

已凝结的砂浆不得使用。

人字型截水骨架作业指导书一、工程概况1、工程简介新建铁路成绵乐客运专线，位于四川省眉山市东坡区松江镇及思蒙镇境内，起点桩号为DK247+000，终点桩号为DK256+500，总长度为9.5km。

其中路基工程主要包括D1K249+265.878～DK250+432.9，DK252+015.1～D1K253+083.239，D1K253+268.065～D1K253+345.289及D1K253+717.717～D1K 254+047.197四段路基，共2641.865m。

本项目部部分路基段落一侧设置人字型截水骨架，骨架分为主骨架和支骨架，主要分布在路堤地段和路堑地段，具体情况如下表。

2、工程数量路基工程人字型截水骨架路堤和路堑地段，主支骨架约14000㎡，砼标号采用C35，方量约2600m3，基础开挖约1600m3，回填土约1000m3。

二、施工部署及安排1、施工机械配备表主要施工机械配备表2、施工人员配备表施工人员配置表三、骨架施工技术要求1、截水骨架基础采用C35混凝土浇筑，挡水缘采用预制场预制。

2、骨架由支骨架和主骨架组成，主骨架和边坡水平线垂直，路堤主骨架间距为5m、路堑主骨架间距分别为3m—5m，沟底厚0.6m，沟槽宽0.4m，顶面沟槽两侧设置0.1m厚挡水缘。

支骨架和主骨架成45°，按人字型铺设，支骨架净间距为3m，厚0.6m，宽0.5m，顶面沟槽下侧设0.1m厚挡水缘。

3、骨架每间隔3道主骨架在支骨架拱顶处设置一道伸缩缝，缝宽2cm，缝内全断面采用沥青填充，伸缩缝均为贯通缝，严禁设置假缝，伸缩缝位置必须和排水槽错开布置4、路堑顶处设置混凝土镶边，边坡防护起讫点采用混凝土镶边加固，路基顶面护肩设置挡水缘，设有多级护坡的需在半坡平台处设置截水沟宽40cm，深40cm的截水沟，截水沟和护坡坡脚基础形成整体。

主骨架排水槽必须顺延至水沟，行成完整的排水系统5、单级护坡最大高度>6m(多级护坡其总高度最大值>10m)且连续长度>50m，间距50m左右利用主骨架设混凝土踏步一处，以利养护。

人字型截水骨架施工工艺及方法一、施工工艺边坡处理→基槽开挖、夯实、回填→浆砌片石人字骨架、护坡、镶边→锚杆、金属网泄水孔制安→养生→完毕。

见《人字型截水骨架施工工艺流程图》二、施工方案人字型截水骨架施工工程包括：边坡处理，基槽开挖，浆砌片石人字骨架、护坡、镶边，锚杆、金属网泄水孔制安等，在此只对浆砌片石人字骨架施工作以说明：1、钢筋：由钢筋加工厂统一加工，运至现场绑扎成型。

检查合格后，进行下一道工序。

2、混凝土工程（1）模板：为保证工程质量，采用厂制定型钢模作为施工模板。

接缝处夹海绵，以防漏浆，并保证平整度。

（2）模板立好后，采用经纬仪调整横纵方向，并使用缆风绳加固，保证施工时无扰动。

（3）混凝土采用拌和站统一拌制，混凝土输送车送至现场，吊机与吊斗配合，用漏斗及串筒入模。

1）在混凝土拌过程中，应注意拌合速度与混凝土浇筑速度的配合，注意随时检查校正混凝土的坍落度，严格控制水灰比、配合比。

2）混凝土倾落高度超过2m时,设置串筒使其下落。

3）混凝土浇筑间隙时间不超过规定要求。

4）混凝土应按一定厚度、分层浇筑，每层厚度应小于30cm。

5）混凝土的振捣设专人负责，严格按规定操作：振捣时应避免碰撞模板、钢筋及其他预埋件，不漏振、不重振，每次振捣时，振捣器应插入下层混凝土5--10cm，振捣至混凝土停止下沉，无显著气泡上升，表面呈现平坦，泛浆即可。

以确保混凝土密度，外表光洁、平整、无蜂窝、麻面。

6）模板拆除后，使用塑料薄膜捆扎浇水养护，保持混凝土表面湿润状态，洒水养护时间按规范要求进行。

三、施工要点1、一般要求（1）在骨架施工前，须做好各项准备工作：1）清理防护岩面杂物，清除浮石及松动的岩石；2）用高压水冲洗坡面，并使岩面保持一定湿度。

（2）在岩面上确定定位放线，支模。

（3）安装模板，同时浇混凝土。

（4）埋设控制混凝土厚度的标志，铺设钢筋网。

2、混凝土浇筑要求（1）施工前，将混凝土实施性施组设计报请监理工程师批准，确定混凝土的配合比及施工操作程序，经监理工程师认可后方可大面积施工。

人形骨架护坡工程施工方案一、工程概述人形骨架护坡工程是指利用人形骨架结构作为护坡的主要支撑构件，通过植被和土石材料对护坡进行整体的维护和修复，保护地形地貌的工程。

该工程旨在保护天然环境、防止水土流失、改善地貌，同时美化环境景观。

二、施工前准备1. 招聘相关施工人员：包括工程技术人员、管理人员、施工人员、机械操作人员等。

2. 采购施工材料：包括人形骨架结构材料、土石材料、植被覆盖材料等。

3. 制定施工方案和施工图纸：明确施工工艺、施工流程、施工时间、质量标准和安全措施。

4. 准备相关施工机械：包括挖掘机、推土机、压路机、搅拌机等。

5. 组织施工人员进行安全教育和培训：确保施工人员了解施工安全规范和操作要求。

三、施工工艺1. 场地清理：清理施工场地，将场地内的杂草、树木、垃圾等清理干净，确保施工场地平整。

2. 测量布置：根据设计要求，用测量工具对施工场地进行测量布置，确定人形骨架护坡的位置和尺寸。

3. 地基处理：在人形骨架护坡的位置进行地基处理，主要是为了加固地基承载力，提高人形骨架护坡的稳定性和承载能力。

4. 安装人形骨架结构：根据施工图纸和设计要求，安装人形骨架结构，确保结构的稳固和牢固。

5. 填筑土石材料：在人形骨架结构内部进行填筑土石材料，填充均匀、密实，以增加护坡的稳定性和耐久性。

6. 植被覆盖：在护坡表面进行植被覆盖，选择适合生长的植被，以增加护坡的美观性和保护性。

7. 压实整平：在完成土石材料填筑和植被覆盖后，使用压路机等压实工具对护坡进行整体压实，确保护坡平整、坚实。

8. 施工清理：施工结束后，对施工场地进行清理，将施工废料和垃圾清理干净，保持现场整洁。

四、施工注意事项1. 施工现场安全：在施工现场设置明显的安全警示标识，加强施工现场的安全管理，排除施工现场的安全隐患。

2. 施工质量控制：严格按照施工图纸和设计要求进行施工，确保施工质量达标。

3. 施工进度控制：合理安排施工进度，确保施工计划能够按时完成。

人字型截水骨架护坡施工方案一、项目背景随着城市建设的不断发展，土地利用率的提高和自然环境保护的需求越来越突出。

护坡工程作为城市建设中不可或缺的重要环节，其施工方案的选择至关重要。

而人字型截水骨架护坡施工方案以其独特的形式和有效的功能备受青睐。

二、施工目标人字型截水骨架护坡施工旨在保护坡面，防止坡面受到雨水侵蚀，减少坡面土方的流失，达到美化环境、防止土地塌陷等效果。

三、施工流程1.方案设计：首先根据具体护坡需求确定护坡的高度、长度和坡度等参数，绘制施工方案图纸。

2.场地准备：清理施工现场，确保施工区域平整、无障碍物，为施工做好准备。

3.基础施工：开始进行基础的施工，包括基础的打桩、打地脚钉等工作，确保基础牢固。

4.立柱安装：安装人字型截水骨架的立柱，根据设计图纸的要求进行固定。

5.横梁安装：根据设计要求，安装横梁并与立柱连接，形成完整的人字型截水骨架结构。

6.填土覆盖：在人字型截水骨架内部填土，填土的选择需符合护坡的要求，确保填土均匀、牢固。

7.修整和美化：最后对施工完成的护坡进行修整，使其外观平整美观，并进行必要的绿化美化工作。

四、施工注意事项•施工过程中严格按照设计图纸要求进行，避免出现施工误差。

•确保施工现场安全，严格遵守施工现场管理规定，做好各种安全防护工作。

•施工完成后对护坡结构进行检测，确保护坡结构牢固稳定。

五、施工效果评估施工完成后，通过对护坡结构的稳定性、美观性和实用性等方面进行评估，对施工效果进行全面检查，确保护坡结构的正常使用和维护。

结语人字型截水骨架护坡施工方案是一项重要的城市建设工程，其施工过程需要严格按照设计要求进行，确保施工效果优良。

只有在做好施工方案设计、施工流程把控和施工效果评估等方面工作后，才能保证护坡工程的顺利完成和良好效果的实现。

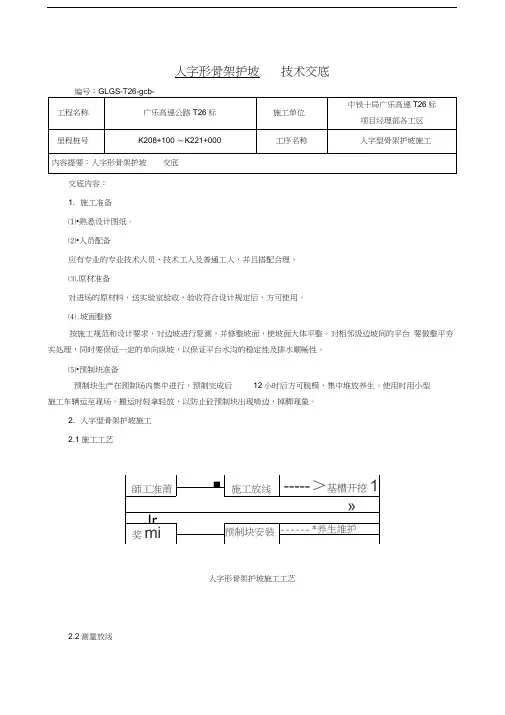

人字形骨架护坡技术交底交底内容：1. 施工准备⑴•熟悉设计图纸。

⑵•人员配备应有专业的专业技术人员、技术工人及普通工人，并且搭配合理。

⑶.原材准备对进场的原材料，送实验室验收，验收符合设计规定后，方可使用。

⑷.坡面整修按施工规范和设计要求，对边坡进行复测，并修整坡面，使坡面大体平整。

对相邻级边坡间的平台要做整平夯实处理，同时要保证一定的单向纵坡，以保证平台水沟的稳定性及排水顺畅性。

⑸•预制块准备预制块生产在预制场内集中进行，预制完成后12小时后方可脱模，集中堆放养生。

使用时用小型施工车辆运至现场。

搬运时轻拿轻放，以防止砼预制块出现啃边，掉脚现象。

2. 人字型骨架护坡施工2.1 施工工艺人字形骨架护坡施工工艺2.2测量放线根据设计图纸，由测量人员放出骨架节点及踏步的施工桩位，与设计有出入的地方要合理布置，并由施工人员用白灰洒出开挖线，确保坡脚的顺畅性及整体线型的圆顺性，经测量监理工程师认可后方可进行下一步施工。

2.3基槽开挖根据放样后位置，采用小型机具配合人工开挖基槽。

对不稳定的挖方槽底及坡面要做换填夯实处理。

同一级边坡挖槽顺序是：由上至下，一步到位，槽底密实平顺，禁止超挖。

2.4 浆砌施工241片石修面片石的材质、规格必须经检验合格后使用，骨架表面颜色要一致，片石应人工打磨成块状，表面平整，如下图:2. 4.2片石砌筑片石砌筑用挤浆法施工，砂浆要饱满，石块间缝隙用小石块填充，砂浆要捣固密实，砌体无空洞，各石块间犬牙交错，互相压缝衔接成一个整体，无通缝，无瞎缝。

每砌一块片石，均先铺坐浆，再将石块按上，下左右轻轻揉动，再用锤子轻击石块，将灰缝砂浆挤压密实。

对已砌好片石侧面继续安砌时，在相邻侧面先抹砂浆，再砌片石，并向下面及抹浆的侧面用手挤压，用锤子轻击，使下面和侧面的砂浆挤实。

浆砌片石按基槽尺寸砌筑，片石表面应于坡面齐平。

报检现场监理合格后方可进行下一步施工。

2. 5预制块安装对已加工好的C15预制块，通过小型施工车辆运至现场，砼预制块出现啃边，掉脚现象时，不允许使用。

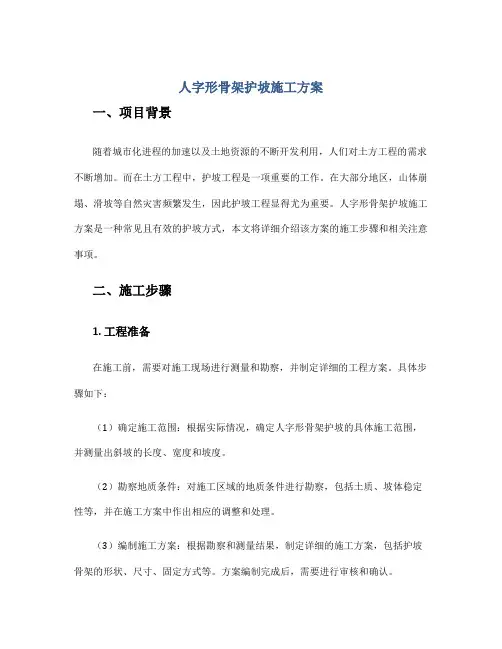

人字形骨架护坡施工方案一、项目背景随着城市化进程的加速以及土地资源的不断开发利用，人们对土方工程的需求不断增加。

而在土方工程中，护坡工程是一项重要的工作。

在大部分地区，山体崩塌、滑坡等自然灾害频繁发生，因此护坡工程显得尤为重要。

人字形骨架护坡施工方案是一种常见且有效的护坡方式，本文将详细介绍该方案的施工步骤和相关注意事项。

二、施工步骤1. 工程准备在施工前，需要对施工现场进行测量和勘察，并制定详细的工程方案。

具体步骤如下：（1）确定施工范围：根据实际情况，确定人字形骨架护坡的具体施工范围，并测量出斜坡的长度、宽度和坡度。

（2）勘察地质条件：对施工区域的地质条件进行勘察，包括土质、坡体稳定性等，并在施工方案中作出相应的调整和处理。

（3）编制施工方案：根据勘察和测量结果，制定详细的施工方案，包括护坡骨架的形状、尺寸、固定方式等。

方案编制完成后，需要进行审核和确认。

2. 确定基础处理方式人字形骨架护坡的稳定性需要在施工前进行基础处理。

一般采取以下方式：（1）挖掘基坑：根据人字形骨架护坡的尺寸和规格要求，挖掘适当大小的基坑，用于放置骨架的基础。

（2）加固基底：基坑挖掘完成后，需要对基底进行加固，以确保骨架能够稳定固定。

3. 安装人字形骨架根据施工方案，将骨架逐一固定在斜坡上。

具体步骤如下：（1）准备工作：在施工开始前，需要检查骨架的质量和数量是否符合要求，并进行相应的调整。

（2）固定骨架：将骨架一端固定在基础上，然后沿着斜坡的轮廓逐渐展开，直至固定到另一端。

4. 骨架固定在安装完人字形骨架后，需要对其进行固定，以保证护坡的稳定性。

具体步骤如下：（1）背填土方：在骨架内侧和外侧填入适量的土方，以增加护坡的重量和稳定性。

（2）使用锚杆：根据设计方案，安装锚杆来进一步固定骨架和土方，以增强整个护坡结构的稳定性。

三、施工注意事项1. 施工现场安全在进行人字形骨架护坡施工时，必须确保现场的安全。

以下几点需要注意：（1）施工现场应设置明显的警示标志，禁止无关人员进入施工区域。

人字骨架护坡施工方案1. 背景和目的人字骨架护坡是一种在山坡、河岸等地进行土方护坡施工的方法。

它利用钢筋混凝土骨架和填充材料来构建稳定的护坡结构，以防止土坡因土体滑动而引发的地质灾害。

本文档旨在介绍人字骨架护坡的施工方案和相关注意事项。

2. 施工流程2.1. 坡面准备工作在开始施工之前，需要对坡面进行清理与平整。

具体步骤如下：1.清理杂草和垃圾。

2.拆除坡上已有的砖石、混凝土结构物。

3.对坡面进行整平，确保施工时的工作面平整。

2.2. 钢筋骨架制作与安装钢筋骨架是人字骨架护坡的核心部分，对整个施工工艺具有重要影响。

制作及安装的步骤如下：1.根据设计要求，制作钢筋骨架的模具。

2.将预留的钢筋放置在模具内并固定。

3.浇注混凝土至模具内，确保钢筋骨架与混凝土浆体完全贴合。

4.等待混凝土凝固后，拆卸模具并将钢筋骨架取出。

5.根据设计要求，将制作好的钢筋骨架安装在坡面上。

2.3. 填充材料选择与填充1.选择适合的填充材料，如碎石、砂土等，以满足工程要求。

2.在钢筋骨架装配完毕后，将填充材料倒入钢筋骨架内。

3.利用振动器对填充材料进行振实，以确保填充材料的密度和稳定性。

2.4. 护坡面处理1.用振动器对填充材料进行紧实，减少松散部分。

2.用刮板对护坡面进行整平，以提高坡面的外观和使用性能。

3. 施工注意事项3.1. 设计与监测•进行施工前，应按照工程要求进行护坡的设计，并确保设计方案符合工程需求。

•施工过程中应进行实时监测，以确保护坡稳定性。

3.2. 施工班组与人员•施工人员应接受专业培训，并具备相关资质证书。

•施工班组应具备丰富的施工经验和技术能力。

3.3. 材料选择与质量控制•选择合格的填充材料，并进行质量检验。

•确保钢筋骨架的质量符合设计要求。

3.4. 施工顺序与进度控制•按照施工流程顺序进行作业，并控制施工进度。

•严格按照施工计划组织施工，确保施工质量和进度。

3.5. 安全与环保要求•施工中应注意施工现场的安全管理，确保施工人员的人身安全。

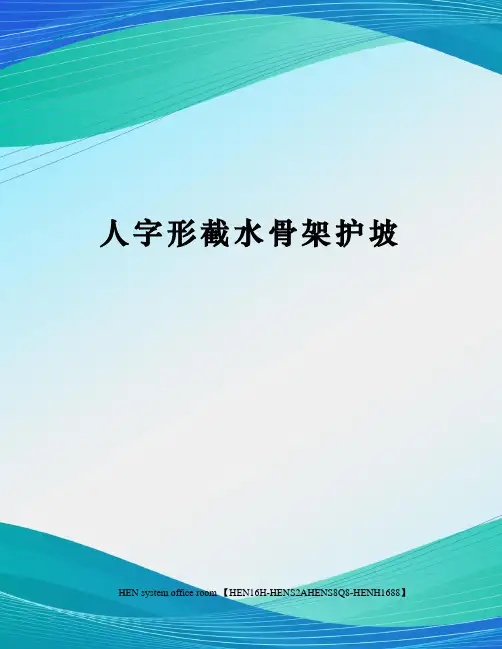

人字形截水骨架护坡 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】人字形截水骨架护坡施工方案1 编制依据及原则编织依据1、Q/CR 9602-2015 《高速铁路路基工程施工技术规程》；2、TB 10101-2009 《铁路工程测量规范》；3、TB 10301-2009 《铁路工程基本作业施工安全技术规程》；4、TB 10414-2003 《铁路路基工程质量验收标准》；5、TB 10424-2003 《铁路混凝土与砌体工程施工质量验收标准》；6、TB 10424-2010 《铁路混凝土工程施工质量验收标准》；7、TB 10426-2004《铁路工程结构混凝土强度检测规程》；8、地堪单位提供工程地质勘探报告；9、本工程总体施工组织设计；10、工程施工设计图；11、本工程相关的合同文件。

12、根据现场实际地形地貌13、根据以往施工的类似工程编织原则1.以满足本工程进度、质量、安全为目的，合理配置施工队伍、机械设备、工程材料等资源。

2.统筹安排，保证重点，科学合理地安排施工进度，组织连续均衡施工生产，做好工序衔接，确保按工期完成全部工程量。

3.突出应用新技术、新设备、新工艺，提高施工的机械化作业水平，积极应用先进的科技成果，确保全部工程质量创优。

4.运用现代科学技术，采用先进可靠的安全保证措施，确保生产安全，做到文明施工。

5.严格执行现行的《规范》、《验标》，运用现代科学技术优化施工组织方案、施工工艺和施工方法。

积极推广增产节约，努力降低成本，提高经济效益。

2 工程概况设计范围DK0+～DK1+800段，线路长，路基长；其中DK0+为跨省道212立交大桥海坪文化园端台尾，DK1+800为望天洞车站进站端里程。

（曹家麻窝大桥DK1+～DK1+）。

DK2+～DK2+段，路基长（其中DK2+为望天洞大桥托马斯主题公园端台尾，DK2+为法窝冲大桥海坪文化园端台尾）。

技术交底书编号：工程名称C25 混凝土人字形截水施工单位中铁十局云桂铁路骨架护坡施工五分部工程部位DK523+000～ DK524+000.2 交底时间交底内容：DK523+000～DK524+000.2 左边长 1000.2 米； DK523+000～DK523+910右侧长 910 米，路堑边坡设置人字型截水骨架护坡。

采纳C25混凝土浇筑，主骨架净距 3 米，支骨架净距 3 米。

一、作业准备（1）内业技术准备技术交底编制后，在动工前组织架子队技术人员仔细学习，阅读、审查施工图纸，澄清相关技术问题，熟习规范和技术标准。

（2）现场准备施工现场三通一平工作要达成，进入工作面等施工辅道已经修建完成；混凝土拌合站砂、石原资料已经试验抽检合格；各施工机具已进场并知足施工生产要求；各作业人员已进场并进行技术交底培训；路堑边坡开挖达成后，人工消除表面浮土，填充坑凹，使坡面大概平坦。

二、 C25混凝土人字型截水骨架护坡施工工艺流程施工准备→丈量放样→基槽开挖→基底检查→浇筑镶边、骨架→混凝土保养→伸缩缝设置→查收。

拱形骨架护坡施工工艺流程图施工准备坡面修整丈量放样基槽开挖基底检查模板安装浇筑镶边及骨架混凝土保养伸缩缝设置验收三、 C25混凝土人字型截水骨架护+坡施工过程1、施工准备a、原资料准备混凝土采纳搅拌站集中拌合，截水骨架模板采纳定型钢模或竹胶板。

b、施工现场准备施工现场做好暂时防排水系统、安排好暂时用电、装备混凝土施工、养生设备。

2、丈量放样依据设计边坡与线路中心线的相对地点，由丈量人员用全站仪放出边坡坡顶、坡脚线，边坡平台地点线，施工人员随后挂线进行边坡及平台的平坦，清刷浮土、填充坑凹、并夯实坡面，坡面要平坦、圆顺，而后依据设计形式、尺寸挂线放样（主骨架宽0.6m，人字骨架宽 0.5m，净距 3m，拱间净距 3m，详细见附图）要求放出骨架起终点侧边，底部和顶部镶边线、主骨架及人字骨架线，并洒白灰线标示。

4 施工程序与工艺流程4.1施工程序1施工准备施工前用全站仪对边坡坡脚位置、坡脚距中线的距离、边坡坡比进行复核清理场地做好排水工作和安全生产的准备工作。

2测量放线按照设计要求并参照《路基工程设计专用图》将骨架位置准确测放在坡面上。

首先分别在边坡坡脚、坡顶部适当位置定出四个点作为方向控制线同时也是里程控制桩。

先用钢卷尺丈量定出每段主骨架点位然后拉线丈量出支骨架点位。

点位在坡面上横纵误差不得超过±50mm。

在施工过程中用水平线和斜线随时校正骨架位置。

自检合格报监理工程师检查检查合格后才允许架子队附属班组开始刻槽。

3挖槽采用人工开挖根据测量点线开挖沟槽。

软质岩石及风化岩石地段使用风镐开槽超挖部分采用与人字形截水骨架同标号的混凝土调整至设计坡面。

土质基底必须平整夯实检查合格方可进行下道工序施工。

4模板安装及挡水缘施工骨架外侧高出刻槽10cm部位模板采用钢模板组合拼装具体两侧模板采用10150模板模板外侧用木块内侧用Ф16钢筋顶撑内撑外顶从而保证模板的稳固性。

模板使用前必须打磨除锈刷模板漆。

5浇筑混凝土骨架采用C25混凝土浇筑。

浇筑混凝土前得准备工作已就绪包括模板、刻槽已经向监理报验并且现场施工人员全部到位施工工具、人员到位振捣棒调试正常才能向监理申请浇筑混凝土。

所使用混凝土由拌和站集中拌制由混凝土罐车运输到施工现场。

截水骨架应采用混凝土整体浇筑浇筑时应从下向上进行采用插入式振动棒振捣。

混凝土振捣合格的标志为停止下沉、表面泛浆。

等混凝土初凝后再进行收面。

6挡水缘施工挡水缘在骨架浇筑完后初凝前紧接骨架施工。

模板采用钢模板制作成定型模板具体两侧模板采用10150模板制作间距10cm模板外侧用木块内侧用Ф16钢筋顶撑。

若挡水缘施工与骨架浇筑间隔时间过长则将骨架靠外侧挡水缘部位进行凿毛处理并埋设部分φ6或φ8接茬钢筋以利混凝土结合。

7混凝土养生混凝土养护采用现场草袋覆盖撒水养护养护时间不少于7天。

4.2施工工艺流程5 施工要求1截水骨架应人工开凿后采用混凝土现场立膜浇筑骨架应完全嵌入坡面如骨架内需客土时预留10cm与坡面平顺、与排水2人字形骨架由主骨架和支骨架组成路堤段及适宜管草生长的各种非膨胀性土质、全风化的岩石路堑段主骨架净间距5m支骨架净间距3m在膨胀性土质、全风化的膨胀性掩饰路堑段主骨架经间距4m支骨架经间距3m主骨架与边坡水平线垂直沟底厚0.6m沟槽宽0.4m深0.1m沟槽两侧设置0.1m厚挡水缘支骨架做成L形用以分流引排地表水汇入主骨架截水槽内与主骨架成45°按人字型铺设沟底厚0.6m沟槽宽0.4m深0.1m沟槽下侧设置0.1m厚与骨架同等级混凝土挡水缘3护坡起讫点位置各0.5m宽度内设置混凝土镶边厚0.6m表面与骨架齐平4单极护坡最大高度大于6m多级护坡其总高度大于10m且连续长度大于50m时间距50100m沿坡面设混凝土踏步一处以利专业养护踏步宽度0.6m5路堑骨架护坡坡脚至挡墙顶或侧沟之间的平台设置一排花坛6骨架、挡水缘、镶边、踏步、平台截水沟、平台封闭及基础等采护坡5 用C25混凝土同步立模现浇沿线路纵向每隔1020m设一道伸缩缝缝宽2cm缝内全断面采用沥青填充伸缩缝均为贯通缝严禁切割墙体设置假缝伸缩缝位置与排水槽错开布置混凝土现浇后及时进行光面处理以确保坡面整体美观及排水通畅。

人字形骨架护坡施工方案一、项目背景在城市的建设过程中，护坡工程是非常重要的一项任务。

护坡工程的目的是保护土壤和水源，防止土壤侵蚀和坡面塌方，同时美化城市环境。

人字形骨架护坡是一种常见的护坡技术之一，通过人字形骨架的结构，在坡面上形成了一层均匀的保护层，起到有效的保护作用。

二、工程概述人字形骨架护坡施工是在坡面上建设骨架结构，然后填充土壤并进行护坡加固的工程。

在施工过程中，需要考虑地质条件、坡度、坡高等因素，并采取适当的措施来确保施工质量和施工安全。

三、施工方案1. 前期准备工作•安全措施：在施工现场周边设置围栏和警示标志，确保工地安全。

•土方开挖：根据工程设计要求，进行土方开挖，将地表土壤清理干净，以便后续施工。

•坡面处理：清理坡面的杂草、石块等杂物，确保施工面整洁。

•基础处理：对坡面进行必要的基础处理，包括清理杂物、修复裂缝等。

2. 骨架安装•材料准备：准备所需的骨架材料，包括钢筋、型钢等。

•建立参考线：在坡面上确定骨架的位置，建立参考线。

•安装支撑框架：根据参考线进行支撑框架的安装，确保支撑框架的稳固。

•安装纵横框架：根据支撑框架进行纵横框架的安装，形成人字形结构。

3. 填充土壤•土壤准备：将施工现场附近的土壤进行必要的处理，去除杂质和石块。

•分层填充：将土壤按照一定的厚度分层填充到骨架结构中，确保坡面均匀。

•压实处理：使用振动器或压路机对填充土壤进行压实处理，增强其稳定性。

4. 护坡加固•安装护坡材料：在填充土壤的基础上安装护坡材料，如草坪、灌木等。

•植被种植：根据设计要求，在护坡材料上进行植被种植，增强坡面的保护效果。

•养护处理：施工完成后，对护坡进行养护处理，如浇水、松土等，使植被良好生长。

四、施工注意事项•施工过程中，要严格按照设计要求进行施工，确保施工质量。

•在施工过程中，要随时关注天气情况，避免雨水对施工造成影响。

•施工现场要进行周边环境保护，确保不对周围环境造成污染。

•施工期间要对施工人员进行安全培训和防护，确保施工安全。

路堑边坡人字型截水骨架技术交底一、背景介绍公路建设中，路堑边坡的防护施工是非常重要的一部分。

而人字型截水骨架技术作为一种新兴的防护技术，拥有防护效果好、施工简单等优点，被越来越多的工程师和施工企业所采用。

二、技术原理人字型截水骨架技术是指在路堑边坡上设置一排人字型桩，并将钢筋网格与人字型桩和岩土体连接起来，形成一种可靠的防护结构。

具体原理如下：1.人字型桩起到支撑地面的作用，使地面不易下沉。

2.钢筋网格在水平和垂直方向上起到抗拉和抗挤压的作用。

3.桩与钢筋网格和岩土体之间的连接，将力均匀分布，保证防护结构的整体性。

三、施工流程人字型截水骨架技术的施工流程如下：1.设计方案：根据现场地质情况、路堑边坡高度、坡面倾角等进行设计，并绘制出施工草图。

2.前期准备：清理施工现场，将需要使用的材料和设备搬到现场。

3.建立桩基：在路堑边坡顶部和底部分别按照设计方案埋入人字型桩，形成桩基。

4.安装钢筋网格：将钢筋网格垂直铺设在桩基上，并根据设计方案进行连接。

5.混凝土浇筑：对钢筋网格进行灌注混凝土，形成整体的骨架结构。

6.后期处理：对施工现场的残留物进行清理，并在防护结构表面进行防腐处理和喷涂。

四、施工要点在人字型截水骨架技术的施工中，需要注意以下几个要点：1.桩基的埋设深度需要按照设计要求进行。

2.钢筋网格之间的距离需要合理设置。

3.混凝土的浇筑需要在规定的时间内完成，避免影响整体骨架结构的坚固性。

4.在施工过程中需要注意安全，避免事故的发生。

五、技术优势相对于传统的路堑边坡防护技术，人字型截水骨架技术具有以下优势：1.防护效果好：采用人字型桩与钢筋网格相结合的方式，能够有效地防止路堑边坡的塌方和滑坡等自然灾害。

2.施工简单：相比传统的路堑边坡施工技术，人字型截水骨架技术的施工难度较低，能够大幅度缩短施工周期。

3.维护成本低：在防护结构表面进行防腐处理和喷涂后，防护结构的使用寿命能够大幅度提高，维护成本也相对较低。

路堑边坡人字型截水骨架施工技术交底一、路堑人字形骨架护坡表示图二、一般技术要求混拦水缘采纳 C15截水骨架采纳 M7.5 水泥沙浆砌片石砌筑，、1 凝土浇注。

形，用以分流排 L2、截水骨架的主骨架作成槽形，支骨架作成除地表水。

、骨架由支骨架和主骨架构成。

主骨架和边坡水平线垂直，沟 3 混凝厚 C150.1m，沟槽宽 0.4m，深0.1m，沟槽双侧设置底厚 0.6m；支骨架和主骨架剖面图” ，主骨架净间距6m土拦水沿，详见“I-I ，沟槽，深0.4m 成45°，按人字型铺设，沟底厚，沟槽宽支骨架- 详见“ⅡⅡ剖面图”，混凝土拦水沿，厚下侧设置 0.1mC15 3m净间距为。

宽度内 0.5m 堑顶处设置浆砌片石镶边。

护坡防备起迄点处各4、。

边坡平台镶边下部设水泥沙浆砌片石镶边加固，厚采纳混凝土挡水缘。

置C15）且 >10 m、单级护坡最大高度 >6 m（多级护坡其总高度最大值 5 米左右，沿坡面设浆砌片石踏步一处，～100>50m, 间距 50 连续长度。

详见“踏步剖面图” 。

以利保养作业，踏步宽0.6m三、交底范围本交底合用于兰渝铁路四分部范围内路堑边坡人字形骨架护坡。

四、交底目的规范施工人员的工作行深入学习领会施工规范标准及设计企图，为，提升现场管理人员及技术人员的业务水平，高标准、高质量地完成该项工程。

五、技术交底 1 、施工次序→肋条预制→基槽开挖→施工准备→坡面整修丈量放样保养→勾缝→砌筑施工→2、施工工艺（1）施工准备施工现场三通一平工作要达成进入工作面的施工辅道修建完成。

钢筋和砂石资料已抽检合格，各机具已进场知足施工生产要求依据工程需要及工程区分、技术员、管理人员、及其余的人员均已到位。

（2）坡面整修路堑边坡人字形骨架护坡施工时，开挖一级边坡防备施做一级。

依据边坡坡度、基础高程等数据设固定的样板挂线，清刷表面浮土，浆砌片石填补凹坑使坡面平坦，坡面整修经查收合格后方可进行下道工序施工。

人字型截水骨架作业指导书一、工程概况1、工程简介新建铁路成绵乐客运专线，位于四川省眉山市东坡区松江镇及思蒙镇境内，起点桩号为DK247+000，终点桩号为DK256+500，总长度为9.5km。

其中路基工程主要包括D1K249+265.878～DK250+432.9，DK252+015.1～D1K253+083.239，D1K253+268.065～D1K253+345.289及D1K253+717.717～D1K 254+047.197四段路基，共2641.865m。

本项目部部分路基段落一侧设置人字型截水骨架，骨架分为主骨架和支骨架，主要分布在路堤地段和路堑地段，具体情况如下表。

2、工程数量路基工程人字型截水骨架路堤和路堑地段，主支骨架约14000㎡，砼标号采用C35，方量约2600m3，基础开挖约1600m3，回填土约1000m3。

二、施工部署及安排1、施工机械配备表主要施工机械配备表2、施工人员配备表三、骨架施工技术要求1、截水骨架基础采用C35混凝土浇筑，挡水缘采用预制场预制。

2、骨架由支骨架和主骨架组成，主骨架和边坡水平线垂直，路堤主骨架间距为5m、路堑主骨架间距分别为3m—5m，沟底厚0.6m，沟槽宽0.4m，顶面沟槽两侧设置0.1m厚挡水缘。

支骨架和主骨架成45°，按人字型铺设，支骨架净间距为3m，厚0.6m，宽0.5m，顶面沟槽下侧设0.1m厚挡水缘。

3、骨架每间隔3道主骨架在支骨架拱顶处设置一道伸缩缝，缝宽2cm，缝内全断面采用沥青填充，伸缩缝均为贯通缝，严禁设置假缝，伸缩缝位置必须和排水槽错开布置4、路堑顶处设置混凝土镶边，边坡防护起讫点采用混凝土镶边加固，路基顶面护肩设置挡水缘，设有多级护坡的需在半坡平台处设置截水沟宽40cm，深40cm的截水沟，截水沟和护坡坡脚基础形成整体。

主骨架排水槽必须顺延至水沟，行成完整的排水系统5、单级护坡最大高度>6m(多级护坡其总高度最大值>10m)且连续长度>50m，间距50m左右利用主骨架设混凝土踏步一处，以利养护。

人字形截水骨架护坡施工方案1 编制依据及原则1.1 编织依据1、Q/CR 9602-2015 《高速铁路路基工程施工技术规程》；2、TB 10101-2009 《铁路工程测量规范》；3、TB 10301-2009 《铁路工程基本作业施工安全技术规程》；4、TB 10414-2003 《铁路路基工程质量验收标准》；5、TB 10424-2003 《铁路混凝土与砌体工程施工质量验收标准》；6、TB 10424-2010 《铁路混凝土工程施工质量验收标准》；7、TB 10426-2004《铁路工程结构混凝土强度检测规程》；8、地堪单位提供工程地质勘探报告；9、本工程总体施工组织设计；10、工程施工设计图；11、本工程相关的合同文件。

12、根据现场实际地形地貌13、根据以往施工的类似工程1.2编织原则1.以满足本工程进度、质量、安全为目的，合理配置施工队伍、机械设备、工程材料等资源。

2.统筹安排，保证重点，科学合理地安排施工进度，组织连续均衡施工生产，做好工序衔接，确保按工期完成全部工程量。

3.突出应用新技术、新设备、新工艺，提高施工的机械化作业水平，积极应用先进的科技成果，确保全部工程质量创优。

4.运用现代科学技术，采用先进可靠的安全保证措施，确保生产安全，做到文明施工。

5.严格执行现行的《规范》、《验标》，运用现代科学技术优化施工组织方案、施工工艺和施工方法。

积极推广增产节约，努力降低成本，提高经济效益。

2 工程概况2.1设计范围DK0+452.49～DK1+800段，线路长1347.51m，路基长1036.21m；其中DK0+452.49为跨省道212立交大桥海坪文化园端台尾，DK1+800为望天洞车站进站端里程。

（曹家麻窝大桥DK1+395.35～DK1+706.65）。

DK2+215.65～DK2+839.35段，路基长623.7m（其中DK2+215.65为望天洞大桥托马斯主题公园端台尾，DK2+839.35为法窝冲大桥海坪文化园端台尾）。
