1．△试用戴维南定理求图所示电路中，9Ω上的电流Ｉ。

解: (1)用戴维南定理可求得ＵOC=6/(1+1)-9-4/(1+1)=-8（V）；(2)ＲO=0.5+0.5=1（Ω）；(3)Ｉ=-8/(9+1)=-0.8（A）；2．△试用戴维南定理求如图所示电路中的电流Ｉ。

解:用戴维南定理可求得：（1）求开路电压ＵOC=2（V）；（2）求等效电阻ＲO=1（Ω）；（3）求电流Ｉ=2/（1+1）=1（A）3．△求图示电路中的I、U值。

解: 由KVL, 12 = 4 ×(Ｉ - 3 ) + 1 ×Ｉ 解出： Ｉ = 4.8 （A ）Ｕ = - 4 ×( 4.8 - 3 ) = - 7.2（V ）4．△求如图所示电路中4Ω电阻的电流Ｉ。

解：由于没有要求采用的方法，因此，此题有多种解法。

但结果正确即可。

用电源等效变换求：把电压源转换成电流源； 合并电流源；则39422=⨯+=I （A ） 或由图直接列写求解：Ｉ= 2/(2+4)×(15/3 + 3 - 12/6)=3A5．计算图示电路中的电流Ｉ。

(用戴维南定理求解)解：用戴维南定理求解（1）将1.2Ω电阻断开,求开路电压ＵOC ,21064620644=⨯+-⨯+=OC U V （2）等效电阻为 ＲO = 4∥6+4∥6=4.8Ω（3）用等效电路求电流Ｉ＝ＵOC ／（ＲO ＋Ｒ）=2/(4.8+1.2)=1/3A6．用戴维宁定理计算图示电路中支路电流I 。

解：用戴维南定理求解（1）将1.2Ω电阻断开,求开路电压ＵOC ,12664424646=⨯+-⨯+=OC U V （2）等效电阻为 ＲO = 4∥6+4∥6=4.8Ω（3）用等效电路求电流Ｉ＝ＵOC ／（ＲO ＋Ｒ）=12/(4.8+1.2)=2A7．△求如图所示电路中A 、B 之间的电压U 和通过1Ω电阻的电流I 。

解: 由KVL 得：Ｕ＝10-7-2=１VＩ＝（1+2）/1=3A8．求图示电路中电流I 。

解：Ｉ=4/2+5-3=4A10.求图示电路中电流I 。

解：Ｉ=4/2-5-3=-6A9．△求图示电路中的Ｕx、Ｉx。

解：根据KCL，Ｉx＋3＋4＝2；Ｉx＝－5A根据KVL，可求得：U x＝+10-5×1=5V10．△求图示电路中的Ｕx、Ｉx。

解：根据KCL，Ｉx＋3＋4＝2；Ｉx＝－5A根据KVL，可求得：U x＝-10-5×1=-15V11．图示电路中，求：(1)当开关Ｋ闭合时，ＵAB=？、ＵCD＝？(2)当开关Ｋ断开时，ＵAB=？、ＵCD＝？解：(1) 当开关Ｋ闭合时，ＵAB=？、ＵCD＝？K合上，显然U AB＝0。

电路中的电流I=（4+1）/（3+2）=1A（顺时针方向）ＵCD＝4-3×1=1V(2)当开关Ｋ断开时，ＵAB=？、ＵCD＝？当Ｋ断开时，电路中无电流，U AB＝1+4=5V∴U CD＝4V12．△图示电路中，Ｒ1=2Ω，Ｒ2=4Ω，Ｒ3=8Ω，Ｒ4=12Ω，Ｅ1=8V，要使Ｒ2中的电流Ｉ1为0，求Ｅ2为多大？解：若使Ｒ1中的电流Ｉ1为0，则有Ｒ1、Ｒ2、Ｅ1构成回路，且Ｒ3的电压降为Ｅ1＝8V ，24331E R R R E ⨯+=故 208812833432=⨯+=⨯+=E R R R E （V ） 此题还可用支路电流法求解。

13．图示电路中，U 1=10V ，Ｅ1=4V ，Ｅ2=2V ，Ｒ1=4Ω，Ｒ2=2Ω，Ｒ3=5Ω，当1、2两点处于断开状态时，试求电路的开路电压U 2。

解： 设通过Ｒ1的电流Ｉ1的正方向如图所示，则 12441021111=+-=+-=R R E U I （A ）由于1、2两点间开路，所以I 3=0根据克希荷夫定律 Ｕ2=Ｅ1+I 1R 1+Ｉ3Ｒ3-Ｅ2=4＋1×4+0×5-2＝6（V ）14．图示电路中，U 1=10V ，Ｅ1=4Ｖ，Ｅ2=2Ｖ，Ｒ1=4Ω，Ｒ2=2Ω，Ｒ3=5Ω，当1、2两点处于断开状态时，试求电路的开路电压U 2。

解： 设通过Ｒ1的电流Ｉ1的正方向如图所示，则 12441021111=+-=+-=R R E U I （A ）由于1、2两点间开路，所以I 3=0（2分）根据基尔霍夫定律 Ｕ2=Ｅ1+I 1R 1+Ｉ3Ｒ3+Ｅ2=4＋1×4+0×5+2＝10（V ）15．△ 如图所示,一个电源的电动势Ｅ1＝110V ，内阻R 1＝10Ω, 另一个电动势Ｅ2＝110V ，内阻R 2＝5Ω，负载两端电压表读数为90V ，求：⑴ 电流Ｉ1，Ｉ2。

⑵ 负载电阻Ｒ3。

（设电压表内阻为无穷大）解:⑴求电流Ｉ1和Ｉ2：Ｉ1=(Ｅ1-90)/R 1=2A , Ｉ2=(Ｅ2-90)/R 2=4A ⑵负载电阻Ｒ3=90/(Ｉ1+Ｉ2)=15Ω 。

16．电路如图所示，试计算电流I 1和I 2。

解：由KCL得：I1+1=I2由KVL得2I2=6所以：I2=3（A）I1=I2-1=3-1=2（A）17．电路如图所示，试计算电流I1和I2。

解：由KCL得：I1=I2+1由KVL得2I2=6所以：I2=3（A）I1=I2+1=3+1=4（A）18．试用戴维南定理计算图示电路中的电流I。

解：（1）先计算开路电压U abU ab=6-9=-3（V）（2）计算等效内阻R abR ab=0 （3）计算待求电流II=-3/1=-3（A）19．试用戴维南定理计算图示电路中的电流I。

解：（1）先计算开路电压U abU ab=6+9=15（V）（2）计算等效内阻R abR ab=0 （3）计算待求电流II=15/1=15（A）20．试用戴维南定理计算图示电路中的电流I。

解：（1）先计算开路电压U abU ab=-6-9=-15（V）（2）计算等效内阻R abR ab =0（3）计算待求电流II =-15/1=－15（A ）21．试用戴维南定理计算图示电路中的电流I 。

解：（1）先计算开路电压U abU ab =-6+9=3（V ）（2）计算等效内阻R abR ab =0（3）计算待求电流II =3/1=3（A ） 22．已知图中电流I =2A ，试求图中的电压U ab 。

解：(a)4628=⨯+-=ab U (V) (b) 20628=⨯++=ab U (V)23．已知图中电流I =2A ，试求图中的电压U ab 。

解：(a)20628-=⨯--=ab U (V)(b) 4628-=⨯-+=ab U (V)24．已知电路如图所示，试计算a 、b 两端的电阻。

解：(a)75210//)64(210//)66//12(2=+=++=++=ab R (Ω)(b) 4.54.236//46//6=+=+=ab R (Ω)25．在图中，已知R 1=R 2=R 3=R 4=300Ω，R 5=600Ω，试求开关S 断开和闭合时a 、b 之间的等效电阻。

解：开关S 闭合时200600//)150150(//)////(54321=+=+=R R R R R R ab (Ω)开关S 断开时200)300300//()300300//(600)//()//(42315=++=++=R R R R R R ab (Ω)26．在如图所示的电路中，已知I 1=0.01A ，I 2=0.3A ，I 5=9.61A ，试求电流 I 3、I 4、I 6。

解：由KCL 得：321I I I =+，543I I I =+，624I I I =+，561I I I =+ 所以6.901.061.9156=-=-=I I I （A ）3.93.06.9264=-=-=I I I （A ） 31.03.001.0213=+=+=I I I （A ）27．根据基尔霍夫定律求如图所示电路中的电流I 1和I 2；解：由KCL 得：531=+I ∴2351=-=I （A ） 再由KCL 得：0221=++I I ∴4212-=--=I I （A ）28．根据基尔霍夫定律求如图所示电路中的电流I 1和I 2；解：由KCL 得：351+=I ∴8351=+=I （A ）再由KCL 得：221=+I I ∴6212-=-=I I （A ）29．根据基尔霍夫定律求如图所示电路中的电压U 1、U 2和U 3。

解：由KVL 得：2=5+U 2，U 2= U 1+4，4+ U 2=10+ U 3 所以：U 2=2-5=-3 （V ） U 1= U 2-4=-3-4=-7 （V ） U 3=4+ U 2+-10=4-3-10=-9 （V ）30．已知电路如图所示，其中E 1=60V ，E 2=90V ，R 1=12Ω，R 2=6Ω，R 3=36Ω。

试用支路电流法，求电流I 3和R 3电阻两端的电压。

解：由KCL 得：321I I I =+由KVL 得：121122E E R I R I -=-（2分），13311E R I R I =+ 代入已知，联立方程式求解：=1I -1A ，=2I 3A ，=3I 2A 723623=⨯=U （V ）31．试用支路电流法，求如图所示电路中的各支路电流I 1、I 2、 I 3、I 4和I 5（只列方程，不求解）。

解：KCL ：351I I I =+（2分），542I I I += KVL ：11133U R I R I =+0445533=-+R I R I R I24422U R I R I =+32．试求如图所示电路中的电流I 3和电压U 2。

解：由KCL 得：231I I I =+（2分）所以112123=-=-=I I I （A ） 由KVL 得：021322=++U R I R I4020110213222-=⨯-⨯-=--=R I R I U （V ）33．在如图所示的电路中，试求各电阻上消耗的功率。

解：由KCL 得：231I I I =+（1分）所以112123=-=-=I I I （A ）20Ω电阻消耗的功率：202012132=⨯=R I （W ） 10Ω电阻消耗的功率：401022222=⨯=R I （W ）34．求如图所示电路中的电压U 、电流I 。

解：(a)U =10(V) I =U /2=10/2=5(A) (b)I =5(A) U =10×I =10×5=50(V)35．△求如图所示电路中的电流I 3。

解：将电流源化成电压源，然后合并电压源，再将电压源化成电流源，由分流公式计算。

2.1335323321323=⨯=⨯+=I （A ） 36．△试用电压源与电流源等效变换的方法，求如图所示电路中的电流I 3。

解：将电流源化成电压源，然后合并电压源，再将电压源化成电流源，由分流公式计算。

4.2635326321323=⨯=⨯+=I （A ） 37．利用电压源与电流源等效变换的方法，化简如图所示的各电路。

合集下载

大学《电子电工技术基础》试题及答案(一)

大学《电子电工技术基础》试题及答案(一)

大学《电子电工技术基础》试题及答案一、填空题1．已知图中 U1＝2V， U2＝-8V，则U AB＝-10。

2．电路的三种工作状态是通路、断路、短路。

3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。

4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。

5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。

6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。

7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为2 Ω。

8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。

9．在直流电路中，电感可以看作短路，电容可以看作断路。

9．我国工业交流电采用的标准频率是 50 Hz。

10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。

11．电阻元件是耗能元件，电容元件是储能元件。

12．已知一正弦电压u=311sin(628t-60º)V，则其最大值为 311 V，频率为 100 Hz，初相位为 -60º。

13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º，电阻消耗的功率P= 4840 W。

14．三角形联结的三相对称负载，若线电压为380 V，则相电压为 380 V；若相电流为10 A，则线电流为 17.32 A。

15．式Q C=I2X C是表示电容元件在正弦电路中的无功功率计算公式。

16．正弦交流电压的最大值U m与其有效值U之比为2。

17．电感元件是一种储能元件，可将输入的电能转化为磁场能量储存起来。

18．若三相电动势依次达到最大值的次序为e1—e2—e3，则称此种相序为正序。

电工计算试题及答案

电工计算试题及答案

电工计算试题及答案一、选择题（每题2分，共10分）1. 电流的单位是（）。

A. 瓦特B. 伏特C. 安培D. 欧姆答案：C2. 电阻的单位是（）。

A. 欧姆B. 伏特C. 安培D. 瓦特答案：A3. 电功率的单位是（）。

A. 瓦特B. 伏特C. 安培D. 欧姆答案：A4. 电容器的单位是（）。

A. 法拉B. 欧姆C. 安培D. 伏特答案：A5. 电感的单位是（）。

A. 亨利B. 欧姆C. 安培D. 伏特答案：A二、填空题（每题3分，共15分）1. 欧姆定律的公式是 V = IR 。

2. 电能的公式是 W = Pt 。

3. 电功率的公式是 P = VI 。

4. 电容器的充电公式是 Q = CV 。

5. 电感器的储能公式是 E = 0.5LI^2 。

三、简答题（每题5分，共20分）1. 什么是基尔霍夫电流定律？答案：基尔霍夫电流定律指出，在任何电路的节点上，进入节点的电流之和等于离开节点的电流之和。

2. 什么是基尔霍夫电压定律？答案：基尔霍夫电压定律指出，在任何闭合回路中，沿着回路所有元件上的电压降之和等于电源的电动势之和。

3. 什么是三相交流电？答案：三相交流电是一种由三个相位差120度的正弦波电压组成的交流电系统。

4. 什么是谐振频率？答案：谐振频率是指电路的电抗最小，电流达到最大的频率。

四、计算题（每题10分，共30分）1. 已知电阻R=100欧姆，电压V=220伏特，求电流I。

答案：I = V / R = 220 / 100 = 2.2安培2. 已知电容器C=1法拉，电压V=50伏特，求电容器存储的电荷Q。

答案：Q = CV = 1 * 50 = 50库仑3. 已知电感L=0.5亨利，电流I=2安培，求电感器存储的能量E。

答案：E = 0.5 * L * I^2 = 0.5 * 0.5 * 2^2 = 1焦耳五、综合分析题（每题15分，共30分）1. 一个电路由一个电阻R=200欧姆，一个电容器C=0.01法拉和一个电感L=0.05亨利组成。

电工电子类专业计算综合练习题(带答案)

电工电子类专业计算综合练习题(带答案)

电工电子类专业计算综合练习题一、计算题1.将电感L=255mH,电阻为60欧的线圈接到u=311sin(314t+600)上，试求：（1）电路中电流的有效值；（2）电路中的有功功率，无功功率，视在功率，功率因数。

2.如图所示，E1=12V, E2=4V R1=4Ω，R2=4Ω,R3=2Ω,当开关断开和闭合时，分别计算A、B两点间的电压U AB。

3.每相电阻为3Ω，感抗为4Ω的三相对称负载，作Y 联结，接于工频线电压为380V 的三相电源上，若)6314sin(2380π+=t Uvw V ，试求：(1)相电流、线电流的大小；（2）V 相负载电流的解析式；（3）三相负载的有功功率。

4、 图示放大电路中三极管的U BE =0.7V ，U CC =12V ，R C =2k Ω，R B =280k Ω，R L =6k Ω，β=50，C 1、C 2足够大，输入电压有效值U i =0．1V ， 求：（1） 静态电流I C ，电压U CE （2） 输出电压有效值U 05. 如图所示为在220V的交流电路中，接入一理想变压器。

一次绕组N1=1000匝，二次侧电压U2=44V，负载电阻R L=11Ω，试求：（1）二次侧匝数N2；（2）一次侧电流I1。

（3）一次侧的阻抗Z1+u_2U1RL二、综合应用题现有一个并联型稳压电源电路（如图），电源电压为220V，变比为11，R=100Ω，稳压管的稳定电压U Z=16V，RL=1KΩ，1.现要在线路板上进行焊接，在电路焊接时，甲同学不小心将VD4虚焊，乙同学将VD3带色环的一端焊在电路的零电位上，分析这两位同学焊接完毕通电测试时会出现什么现象？2.如果变压器的标签丢失，不知这个变压器的一、二次绕组，请问如何用万用表来确定？3.试分析电阻R的作用。

当测量RL两端电压为0.7V时,试分析故障原因。

4.试计算当开关S闭合和断开时流过稳压管的电流。

答案一、计算题1.I=2.2，P=290，Q=387，S=484，λ=0.6 2.断开时Uab=4 闭合时Uab=23. Ip=Il=44；)3314sin(2220π-=t i ；p=174244、解：（1）I B =（V CC -U BE ）/R B =0.04mA I C =βI B =2mAU CE =V CC -I C R C =8V (2)r be =300+(1+β)26/Ie=963ΩAu=-β(R L ∥R C )/I E =-77.9 U O =A U Ui=7.79V 5．解：（1）K=5, N2=200 （2）I2=4A, I 1=0.8A 。

电工电子复习题(含答案)

电工电子复习题(含答案)

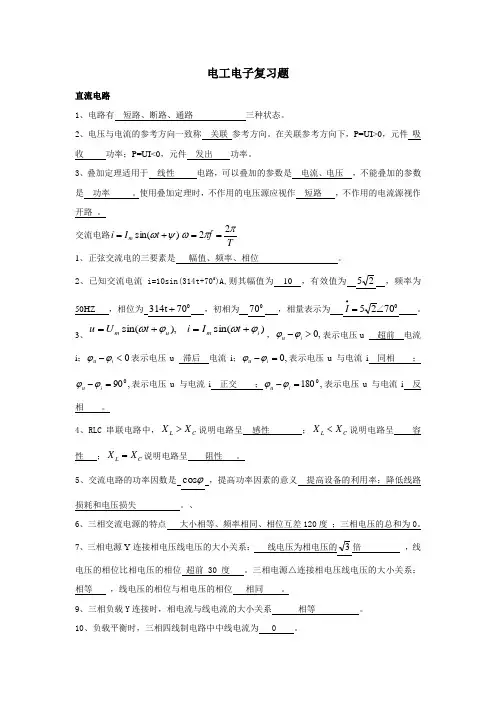

电工电子复习题直流电路1、电路有 短路、断路、通路 三种状态。
