电压稳定研究述评

电力系统中电压稳定性的分析

在现代社会中，电力系统的稳定运行对于各行各业的正常运转以及人们的日常生活至关重要。而电压稳定性作为电力系统稳定性的一个重要方面，直接影响着电能的质量和电力设备的安全可靠运行。

电压稳定性，简单来说，就是电力系统在给定的运行条件下，维持负荷节点电压在允许范围内的能力。当系统中的电压失去稳定时，可能会导致一系列严重的问题，如设备损坏、大面积停电等，给社会经济带来巨大的损失。

电力系统是一个复杂的网络，由发电、输电、变电、配电和用电等多个环节组成。在这个系统中，电压的稳定性受到多种因素的影响。

首先，负荷特性是影响电压稳定性的关键因素之一。不同类型的负荷，如恒功率负荷、恒电流负荷和恒阻抗负荷，对电压变化的响应各不相同。当负荷需求突然增加，而系统的供电能力无法及时跟上时，就容易出现电压下降的情况。如果这种情况持续恶化，可能会引发电压崩溃。

其次，电源的分布和特性也对电压稳定性有着重要影响。发电设备的容量、类型以及它们在电网中的位置，都会影响到电力的供应和电压的支撑能力。例如，远离负荷中心的电源，在输电过程中可能会因为线路阻抗而导致电压损耗增大，从而影响负荷端的电压稳定性。 再者，电网的结构和参数也是不可忽视的因素。输电线路的长度、电阻、电抗等参数，决定了电能传输过程中的电压降。电网的拓扑结构，包括线路的连接方式和变电站的布局，也会影响电压的分布和稳定性。

此外，无功功率的平衡对于维持电压稳定至关重要。无功功率不像有功功率那样直接用于做功，但它对维持电压水平起着关键作用。当系统中的无功功率不足时，电压会下降；而无功功率过剩，则可能导致电压升高。

为了分析电力系统的电压稳定性，研究人员和工程师们采用了多种方法。

静态分析方法是常用的手段之一。其中，潮流计算是基础。通过潮流计算，可以得到系统在给定运行方式下的节点电压、功率分布等信息，从而判断系统是否处于电压稳定的状态。

还有一种常用的方法是动态分析。动态分析考虑了系统中各种元件的动态特性，如发电机的励磁调节系统、负荷的动态特性等。通过建立系统的动态模型，进行仿真分析，可以更准确地评估系统在受到扰动后的电压稳定性。

电压稳定性浅析

摘要： 对电压稳定性进行了详细的分析， 提出了缓解电压稳定性

问题的一些措施。

关键词： 电力系统 电压稳定性

1．电压稳定性概述

电压稳定性是指电力系统维持电压的能力。 电力系统各母线电压 在正常和受扰动后的动态过程中被控制在额定电压的允许偏差范围 内的能力。 电压稳定性又分为幅值稳定性与波形稳定性两方面。 通常 以电压偏差、电压波动与闪变、电压正弦波畸变率、频率偏差等项指 标来衡量。

本地区随着农业电机井灌溉等农村用电的迅猛增长， 致使用电高 峰期时而出现配电网的电压低于额定值的这一电压不稳定现象， 使电 气设备无法正常运行， 不能充分发挥其设备效益。 所以，电压稳定性 有待于我们进一步探讨，以便于更加行之有效的解决电压不稳定现 象。

2. 电压稳定性的分析 电压稳定性问题是负荷稳定性的一个重要方面。 尽管电压失稳和 电压崩溃是一个复杂的过程， 但是可以通过一个简单的长线路终端接 负荷的典型系统说明其发生和发展的机理 ,如图

1：

图1所示为典型的电压稳定性研究回路，其中 Us为无穷大母线 电压，Ur为受端负荷母线电压，P, Q分别为负荷吸收的有功和无功 功率。实际发生电压崩溃的可能性取决于负荷特性， 如果为刚性的恒 定功率负荷，如电动机负荷，电压崩溃会加剧；而电阻负荷具有软特 性，即电压下降时其功率下降很快，所以减缓了电压崩溃的出现。

电压崩溃还可能在多回路并联输电的系统结构中发生， 由于故障

切除了三回并联线路中的一回路， 使等值电抗增大，线路充电电容降

低。从而使输电功率因数发生变化， 线损增加。因此，系统可能发生 电压不稳定。如果受端有发电机接入，且其与负荷中心的电气距离较 近，联络阻抗小。当受端电压降低时，发电机无功出力会自动增大， 起到支撑电压的作用。因此，可以允许输电线路送很少的无功功率。 但是，通常受端发电机离负荷中心的电气距离仍较远，联络阻抗大。 所以电压降低时，发电机的无功出力增加很小，这就要求在末端增加 无功补偿。

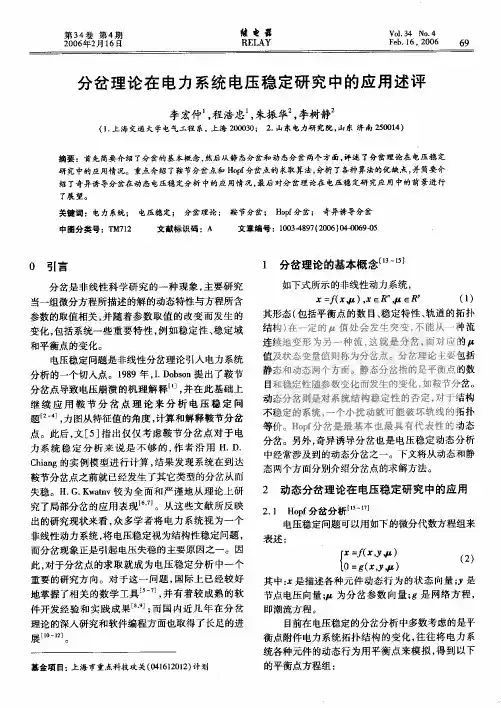

第３４卷第４欺２００６年２月１６日桂电畏ＲＥＬＡＹＮｏ．　４２００６分岔理论在电力系统电压稳定研究中的应用述评李宏仲’，程浩忠‘，朱振华“，李树静２（１．上海交通大学电气－Ｔ－程系，上海２０００３０； ２．山东电力研究院，山东济南２５００１４）摘要：首先简要介绍了分岔的基本概念，然后从静态分岔和动态分岔两个方面，评迷了分岔理论在电压稳定研究中的应用情况。重点介绍了鞍节分岔点和Ｈｏｐｆ分岔点的求取算法，分析了各种算法的优缺点，并简要介绍了奇异诱导分岔在动态电压稳定分析中的应用情况，最后时分岔理论在电压德定研究应用中的前景进行了展望。关键词：电力系统；电压穗定；分贫理论；鞍节分岔；Ｈｏｐｆ分岔；奇异诱导分岔中圈分券号：ＴＭ７１２文献标识码：Ａ文童编号：１００３４８９７　（２００６）　０４－００６９－０５０引言 分岔是非线性科学研究的一种现象，主要研究当一组微分方程所描述的解的动态特性与方程所含参数的取值相关，并随着参数取值的改变而发生的变化，包括系统一些重要特性，例如稳定性、稳定域和平衡点的变化。 电压稳定问题是非线性分岔理论引人电力系统分析的一个切人点。１９８９年，１．　Ｄｏｂｓｏｎ提出了鞍节分岔点导致电压崩溃的机理解释［Ｄ３，并在此基础上继续应用鞍节分岔点理论来分析电压稳定问题［２－４１，力图从特征值的角度，计算和解释鞍节分岔点。此后，文【５」指出仅仅考虑鞍节分岔点对于电力系统稳定分析来说是不够的，作者沿用Ｈ．　Ｄ．Ｃｈｉａｎｇ的实例模型进行计算，结果发现系统在到达鞍节分岔点之前就已经发生了其它类型的分岔从而失稳。Ｈ．　Ｇ．　Ｋｗａｔｎｖ较为全面和严谨地从理论上研究了局部分岔的应用表现［６，７］。从这些文献所反映出的研究现状来看，众多学者将电力系统视为一个非线性动力系统，将电压稳定视为结构性稳定问题，而分岔现象正是引起电压失稳的主要原因之一。因此，对于分岔点的求取就成为电压稳定分析中一个重要的研究方向。对于这一问题，国际上已经较好地掌握了相关的数学工具，－７１，并有着较成熟的软件开发经验和实践成果［［８，９］而国内近几年在分岔理论的深人研究和软件编程方面也取得了长足的进展［１０一’２１１分岔理论的基本概念〔”一‘５１ 如下式所示的非线性动力系统， ｘ＝ｆ（ｘ４ｃ），ＸＥＲ＂，ｐｅＲ＂ （１）其形态（包括平衡点的数目、稳定特性、轨道的拓扑结构）在一定的拌值处会发生突变，不能从一种流连续地变形为另一种流，这就是分岔，而对应的拼值及状态变量值则称为分岔点。分岔理论主要包括静态和动态两个方面。静态分岔指的是平衡点的数目和稳定性随参数变化而发生的变化，如鞍节分岔。动态分岔则是对系统结构稳定性的否定，对于结构不稳定的系统，一个小扰动就可能破坏轨线的拓扑等价。Ｈｏｐｆ分岔是最基本也最具有代表性的动态分岔。另外，奇异诱导分岔也是电压稳定动态分析中经常涉及到的动态分岔之一。下文将从动态和静态两个方面分别介绍分岔点的求解方法。２动态分岔理论在电压稳定研究中的应用２．　１　Ｈｏｐｆ分岔分析［ＩＳ一’７］ 电压稳定问题可以用如下的微分代数方程组来表述：ｘ　＝ｆ（ｘ，ｙ．－）０二Ｂ（ｘ，ｙ，Ｆ）（２）

电力系统中的电压稳定研究与优化控制

电压稳定是电力系统稳定运行的基本要求之一。在现代电力系统中，电力负荷的不断增长以及可再生能源的大规模接入，给电网的电压稳定性带来了新的挑战。因此，研究和优化电力系统中的电压稳定成为保障电网安全稳定运行的重要课题。

在电力系统中，电压稳定是指在负荷突变或发电机故障等异常条件下，电网电压能够稳定在额定值附近的能力。电压稳定的不足可能导致电力设备过载、故障甚至整个电网崩溃。因此，电压稳定的研究具有重要的理论和实际意义。

首先，电力系统中电压稳定的研究必须从电压稳定的机理入手。电压稳定的机理是指在电力系统中，电压稳定的原理和规律。例如，电力系统中的电压稳定主要由电源电压的控制和调节、变压器的正常工作、负荷的均衡分布等因素综合作用而实现。因此，了解电压稳定的机理对于优化电压控制具有重要意义。

其次，电力系统中电压稳定的优化控制是实现电压稳定的重要手段。在电力系统中，电压稳定的优化控制是通过对电网中的各个设备、装置的控制和调节，使其在额定范围内工作，实现电压稳定的目标。例如，对发电机的电压和功率进行精确控制、合理安排负荷、优化变压器的调节控制等都是电压稳定的优化控制方法。通过优化控制，可以提高电压稳定性，降低电网故障风险。

此外，电力系统中电压稳定的研究与优化控制还需要考虑可再生能源的大规模接入。随着可再生能源的发展，越来越多的风电、光伏电站接入到电网中。这些可再生能源的接入带来了电网的不确定性和波动性，对电压稳定提出了新的挑战。因此，必须研究可再生能源接入下的电压稳定问题，并通过优化控制手段解决相关问题。

最后，电力系统中电压稳定的研究与优化控制还需要考虑经济性和可靠性。在实际运行中，电力系统不仅需要保证电压稳定性，还需要考虑经济效益和可靠性。因此，在电压稳定的研究与优化控制中，需要兼顾经济性和可靠性，并找到一个最佳的平衡点。

总结来说，电力系统中的电压稳定研究与优化控制是保障电网安全稳定运行的关键课题。通过研究电压稳定的机理，探索优化控制方法，考虑可再生能源接入和经济性可靠性等因素，可以提高电力系统电压稳定性，降低电网故障风险，促进电力系统可持续发展。电力系统运营者和研究人员应加强对电压稳定的研究和探索，不断提升电力系统的运行效率和安全性。
