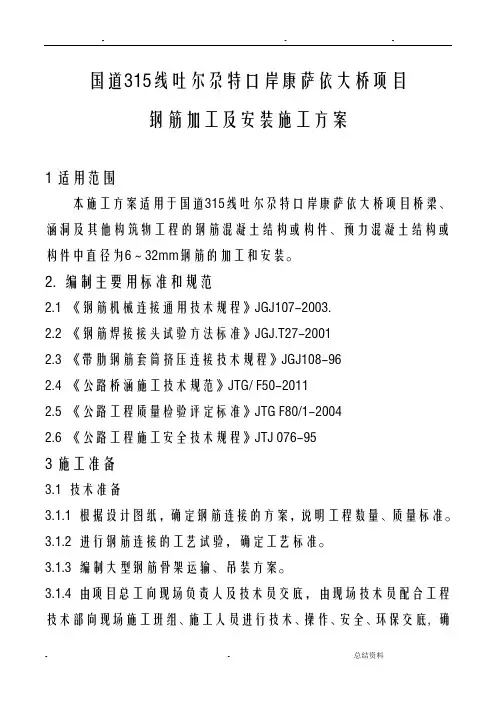

国道315线吐尔尕特口岸康萨依大桥项目

钢筋加工及安装施工方案

1适用范围

本施工方案适用于国道315线吐尔尕特口岸康萨依大桥项目桥梁、涵洞及其他构筑物工程的钢筋混凝土结构或构件、预力混凝土结构或构件中直径为6~32mm钢筋的加工和安装。

2. 编制主要用标准和规范

2.1 《钢筋机械连接通用技术规程》JGJ107-2003.

2.2 《钢筋焊接接头试验方法标准》JGJ.T27-2001

2.3 《带肋钢筋套筒挤压连接技术规程》JGJ108-96

2.4 《公路桥涵施工技术规范》JTG/ F50-2011

2.5 《公路工程质量检验评定标准》JTG F80/1-2004

2.6 《公路工程施工安全技术规程》JTJ 076-95

3施工准备

3.1 技术准备

3.1.1 根据设计图纸,确定钢筋连接的方案,说明工程数量、质量标准。

3.1.2 进行钢筋连接的工艺试验,确定工艺标准。

3.1.3 编制大型钢筋骨架运输、吊装方案。

3.1.4由项目总工向现场负责人及技术员交底,由现场技术员配合工程技术部向现场施工班组、施工人员进行技术、操作、安全、环保交底, 确焦作市新安路步行商业街8#楼

页脚内容 保施工过程的工程质量和人身安全。

3.2 机械准备

3.2.1 切断设备:钢筋切断机、切割机。

3.2.2 调直设备:钢筋调直机。

3.2.3 弯曲设备:钢筋弯曲机。

3.2.4 连接设备:对焊机、电弧焊机、冷挤压连接设备、墩粗直螺纹连接机械、滚轧直螺纹连接机械、锥螺纹连接机械等。

3.2.5 运输设备:平板车、钢筋骨架运输车等。

3.2.6 吊装设备:吊车、卷扬机、吊具、吊装平台等。

3.2.7 安全设备:照明灯、活动软梯、安全帽、安全带等。

3.2.8 加工设备:钢筋加工模具。

3.3 材料准备

3.3.1 钢筋及连接材料(套筒、焊条、扎丝等)必须按不同钢种、等级、牌号、规格及生产厂家分批验收,分别堆存,不得混杂,且设立识别标志。

3.3.2 钢筋及连接材料、垫块宜堆置在仓库(棚)内,露天堆置时,垫高30cm并用彩条布或篷布遮盖。各种焊接材料分类存放和妥善管理。

3.3.3钢筋及连接材料具有出厂质量证明书和试验报告单。对进场的钢筋抽取试样做力学性能试验。

3.3.4 所有钢筋及连接材料的种类、钢号和直径符合设计图纸的规定。

3.4 作业条件

3.4.1便道通畅。钢筋加工场地平整,采用混凝土硬化。安装场地坚硬、焦作市新安路步行商业街8#楼

页脚内容 平整,支架、通道和操作平台稳定、牢固,安全设施齐全。水、电线路到位。

3.4.2焊接时,施焊场地设防风、雨、雪、严寒设施。夜间作业时,具有良好的照明。

3.4.3焊工必须持证上岗。

3.4.5人员配备及技能培训

1、人员配备:钢筋班班长一名,技术员一名,专职安全员一名。

2、技能培训

①培训方式:采用会议、授课、观看影像资料及考察观摩的形式。

②培训内容:加工工艺工法、技术要求、安全文明环保施工要求。

4操作工艺

4.1工艺流程

准备工作→下料→加工钢筋、制作骨架→安装钢筋、骨架→检验

4.2钢筋调直和除锈清理

4.2.1钢筋表面使用前将表面油渍、漆皮、鳞锈等清除干净。

4.2.2成盘的钢筋用钢筋调直机调直;当采用冷拉方法调直钢筋时,I级钢筋的冷拉率不大于2%;HRB335、HRB400牌号钢筋的冷拉率不大于1%。

4.3截断与弯折

4.3.1 所有钢筋的弯折必须在温度+5℃以上时进行。

4.3.2 HRB335、HRB400牌号钢筋下料前,将钢筋两端端头统一切除2cm,根据钢筋设计长度下料,分类堆放。 焦作市新安路步行商业街8#楼

页脚内容 4.3.3 钢筋必须按图纸所示形状弯折。浇入于混凝土中的钢筋的露出部分,不能在浇筑混凝土现场弯折。所有钢筋都冷弯。

4.3.4 弯曲半径必须按图纸所示。如设计无规定时,按表4.3-1进行弯钩及弯折。

4.3.5 用光圆钢筋制成的箍筋,其末端设180°弯钩。弯钩长度按图纸说明,如图纸未标明,符合表3.3-2规定。

表4.3-1 受力主钢筋制作和末端弯钩形状

弯曲部位 弯曲角度 形状图 钢筋种类 弯曲直径D 平直部分长度 备注

末端弯钩 180° Ⅰ ≥2.5d ≥3d

d为钢筋直径 135° HRB335 φ8~φ25≥4d

≥5d

HRB400 φ28~φ40≥5d

90° HRB335 φ8~φ25≥4d

≥10d

HRB400 φ28~φ40≥5d 焦作市新安路步行商业街8#楼

页脚内容 中间弯钩 90°以下 各类 ≥20d

表4.3-2 钢筋的末端弯钩长度(自弯曲起点至末端)

级别 箍筋直径(mm) 弯钩长度(mm)

被箍受力钢筋直径<=25mm 被箍受力钢筋直径28—40mm

I 5~10 91 109

12 104 121

II 12 131 131

注:对于抗震结构,箍筋弯钩平直长度尚按表列加长5倍箍筋直径。

4.4 钢筋网和钢筋骨架的加工

4.4.1 适宜于预制的钢筋骨架或钢筋网的构件,宜先预制成钢筋骨架片或钢筋网片,运至工地就位后进行焊接或绑扎。

4.4.2 骨架的焊接拼装在坚固的工作台上进行,操作时符合下列要求:

1、 拼装时按设计图纸实地放样。

2、 钢筋拼装前,对有焊接接头的钢筋检查每根接头是否符合焊接要求。

3、 拼装时,在需要焊接的位置用楔形卡卡住,防止电焊时局部变形。待所有焊接点卡好后,先在焊缝两端点焊定位,然后进行焊缝施焦作市新安路步行商业街8#楼

页脚内容 焊。

4、 骨架焊接时,不同直径的钢筋的中心线在同一平面上。为此,较小直径的钢筋在焊接时,下面垫厚度适当的钢板。

5、 施焊顺序由中到边对称地向两端进行,先焊骨架下部,后焊骨架上部。相邻的焊缝采用分区对称跳焊,不得顺方向一次焊成。

4.4.3 钢筋网焊点符合设计规定,当设计无规定时,按下列要求焊接:

1、 当焊接网的受力钢筋为I级或冷拉I级钢筋时,如焊接网只有一个方向为受力钢筋,网两端边缘的两根锚固横向钢筋与受力钢筋的全部相交点必须焊接;如焊接网的两个方向均为受力钢筋,则沿网四周边缘的两根钢筋的全部相交点均焊接,其余的交叉点,可根据运输和安装条件决定,一般可焊接或绑扎一半交叉点。

2、 当焊接网的受力钢筋为冷拔低碳钢丝,而另一方向的钢筋间距小于100mm时,除网两端边缘的两根钢筋的全部相交点必须焊接外,中间部分的焊点距离可增大至250mm。

4.5 安装、支撑与固定

4.5.1 钢筋、骨架或网片按图纸所示的位置准确安装,并将钢筋牢靠地固定,使其在浇注过程中不致移位。

4.5.2 在钢筋与模板间设置垫块,垫块与钢筋扎紧,并互相错开。非焊接钢筋骨架的多层钢筋之间,用短钢筋支垫。垫块的间距纵横向不得大于1.2m。

4.5.3 如构件有数层钢筋,且上层重量较大,在安装就位时,可使用钢筋支架。支架支承在下层钢筋上、不得直接支承在模板上。 焦作市新安路步行商业街8#楼

页脚内容 4.5.4 钢筋网彼此间搭接符合设计规范要求,搭接宽度不小于一个网眼。

4.5.5 在现场绑扎钢筋时,遵守下列规定:

1、 钢筋接头的布置,符合4.7-1 有关规定。

2、 钢筋的交叉点用铁丝绑扎结实,必要时,亦可用点焊焊牢。

3、 除设计有特殊规定者外,柱和梁中的箍筋与主筋垂直。

4、 墩、台身,柱中的竖向钢筋搭接时,转角处的钢筋弯钩与模板成45°,中间钢筋的弯钩与模板成90°。如采用插入式振捣器浇筑小型截面柱时,弯钩与模板的角度最小不得小于15°,在浇筑过程中不得松动。

5、 箍筋弯钩的叠合处,在梁中沿梁长方向置于上面并交错布置,圆柱或圆管涵螺旋形箍筋的起点和终点分别绑扎在纵向钢筋上。

4.5.6安装在骨架、预制构件上的吊环,采用未经冷拉的1级热轧钢筋。

4.5.7 在浇筑混凝土前,对已安装好的钢筋及预埋件(钢板、锚固钢筋等)进行检查。

4.5.8任何构件的钢筋安装后,必须如实填写质量检验表。

4.6钢筋连接

4.6.1 钢筋的焊接与绑扎接头

1接头形式的选择

(1)焊接优先采用闪光对焊法,也可采用电弧焊、绑扎、搭接等连接形式。钢筋焊接的接头型式、焊接方法、适用范围符合现行《钢筋焊接及验收规程》(JGJl8)的规定。

(2)轴心受拉和小偏心受拉杆件中的钢筋接头,不宜绑扎。普通焦作市新安路步行商业街8#楼

页脚内容 混凝土中直径大于25mm的钢筋,宜采用焊接。

(3)钢筋接头采用搭接或帮条电弧焊时,优先采用双面焊缝,双面焊缝困难时,可采用单面焊缝。

(4)钢筋接头采用搭接电弧焊时,两钢筋搭接端部预先折向一侧,使两接合钢筋轴线一致。接头双面焊缝的长度不小于5d,单面焊缝的长度不小于10d(d为钢筋直径)。

(5)钢筋接头采用帮条电弧焊时,帮条采用与主筋同级别的钢筋,其总截面面积不小于被焊钢筋的截面积。帮条长度,如用双面焊缝不小于5d,如用单面焊缝不小于10d(d为钢筋直径)。

2 按照以下要求设置接头

(1)避免在最大力处设置接头,使接头交替排列,接头间距相互错开的距离不小于30d(d为钢筋直径),且不小于500mm。

(2)受力钢筋焊接或绑扎接头设置在内力较小处,并错开布置,对于绑扎接头,两接头间距离不小于1.3倍搭接长度。对于焊接接头,在接头长度区段内,同一根钢筋不得有两个接头,配置在接头长度区段内的受力钢筋,其接头的截面面积占总截面面积的百分率符合表4.7-1的规定。对于绑扎接头,其接头的截面面积占总截面面积的百分率,亦符合表4.7-1的规定。

表4.7-1 接头长度区段内受力钢筋接着面积的最大百分率

接头型式 接头面积最大百分率(%)

受拉区 受压区
