孔公差等级对照表

孔、轴公差带新旧国标对照表 (尺寸1～500mm)

基孔制配合的轴

基

孔

制

配

合

的

轴 间

隙

配

合 旧国标 d1 db1 dc1 d db dc dd dc df d3 dc3 d4

新国标 h5 g5 f5

f6 h6 g6 f7 e8 d8 c8 h7 f8 h8

h9

备注 g6① ② ③

旧国标 dc4 de4 d5 d6 dc6 dd6 de6 d7 dc7

新国标 f9 d9

d10 h10 h11 d11 b11

c10

c11 a11

b11 h12

h13 b12

c12

c13

备注 ③ ② ② ③ ②

过

渡

配

合 旧国标 ga1 gb1 gc1 gd1 ga gb gac gd ga3 gb3 gc3 gd3

新国标 n5 m5 k5 j5

js5 n6 m6 k6 js6 n7 m7 k7 j7

js7

备注 p5① n5① m4① ② p6① n6① p7① ②

过

盈

配

合 旧国标 jb1 jc1 jd je jf jb3 jc3 ja4 jb4 jc4 je6

新国标 s5 r5 s7

u5

u6 r6

s6 r6 u8 s7

备注 s6① r6① ② ② ④ ④ ④ ④

注：① 仅1～3mm尺寸分段使用。 ② 不同尺寸分段分别与不同的新国标符号近似。

③ 介于两者之间。 ④ 没有适当的相近的符号。

孔、轴公差带新旧国标对照表 (尺寸1～500mm)

基轴制配合的孔

基

轴

制

配

合

的

孔 间

隙

配

合 旧国标 D1 Db1 Dc1 D Db Dc Dd De D3 D4 Dc4 De4

新国标 H6 G6 F7 H7 G7 F8 E8

E9 D8

D9 H8 H8

H9 F9 D9

D10

备注 ② ② ③ ③

旧国标 D5 D6 Dc6 Dd6 De6 D7 Dc7

自由尺寸公差

公差等于上下偏差的绝对值

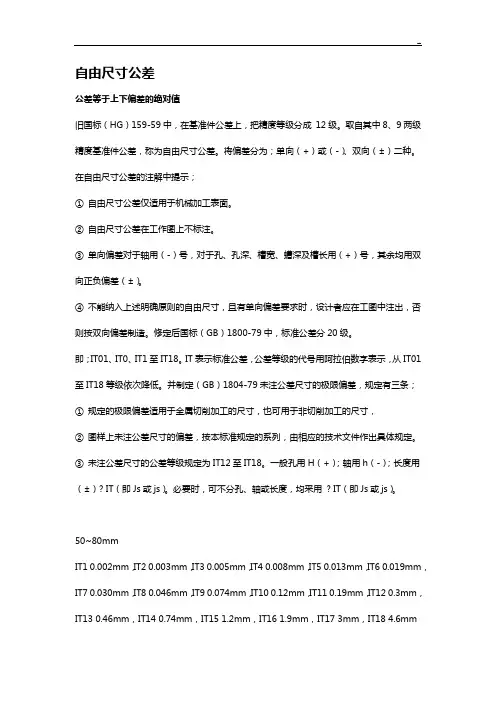

旧国标（HG）159-59中，在基准件公差上，把精度等级分成 12级。取自其中8、9两级精度基准件公差，称为自由尺寸公差。将偏差分为；单向（+）或（-）、双向（±）二种。

在自由尺寸公差的注解中提示；

① 自由尺寸公差仅适用于机械加工表面。

② 自由尺寸公差在工作图上不标注。

③ 单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。

④ 不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。修定后国标（GB）1800-79中，标准公差分20级。

即；IT01、IT0、IT1至IT18。IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条；

① 规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，

② 图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。

③ 未注公差尺寸的公差等级规定为IT12至IT18。一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。必要时，可不分孔、轴或长度，均采用 ? IT（即Js或js）。

50~80mm

IT1 0.002mm，IT2 0.003mm，IT3 0.005mm，IT4 0.008mm，IT5 0.013mm，IT6 0.019mm，IT7 0.030mm，IT8 0.046mm，IT9 0.074mm，IT10 0.12mm，IT11 0.19mm，IT12 0.3mm，IT13 0.46mm，IT14 0.74mm，IT15 1.2mm，IT16 1.9mm，IT17 3mm，IT18 4.6mm

80~120mm

IT1 0.0025mm，IT2 0.004mm，IT3 0.006mm，IT4 0.01mm，IT5 0.015mm，IT6 0.022mm，IT7 0.035mm，IT8 0.054mm，IT9 0.087mm，IT10 0.14mm，IT11 0.22mm，IT12 0.35mm，IT13 0.54mm，IT14 0.87mm，IT15 1.4mm，IT16 2.2mm，IT17 3.5mm，IT18 5.4mm

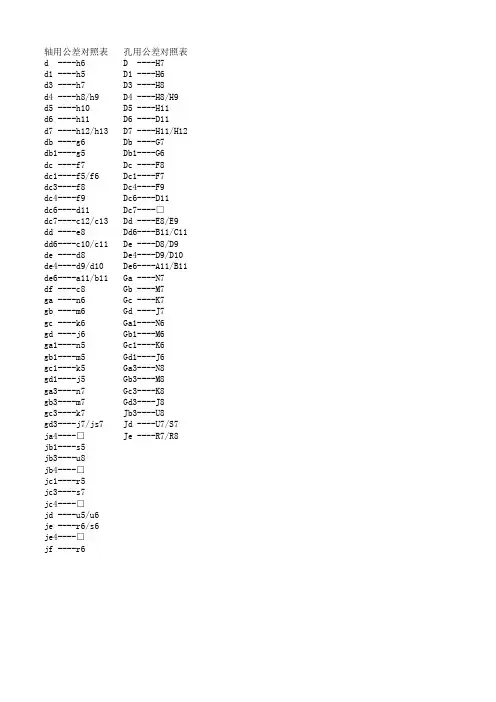

轴用公差对照表孔用公差对照表d ----h6D ----H7d1 ----h5D1 ----H6d3 ----h7D3 ----H8d4 ----h8/h9D4 ----H8/H9d5 ----h10D5 ----H11d6 ----h11D6 ----D11d7 ----h12/h13D7 ----H11/H12db ----g6Db ----G7db1----g5Db1----G6dc ----f7Dc ----F8dc1----f5/f6Dc1----F7dc3----f8Dc4----F9dc4----f9Dc6----D11dc6----d11Dc7----□dc7----c12/c13Dd ----E8/E9dd ----e8Dd6----B11/C11dd6----c10/c11De ----D8/D9de ----d8De4----D9/D10de4----d9/d10De6----A11/B11de6----a11/b11Ga ----N7df ----c8Gb ----M7ga ----n6Gc ----K7gb ----m6Gd ----J7gc ----k6Ga1----N6gd ----j6Gb1----M6ga1----n5Gc1----K6gb1----m5Gd1----J6gc1----k5Ga3----N8gd1----j5Gb3----M8ga3----n7Gc3----K8gb3----m7Gd3----J8gc3----k7Jb3----U8gd3----j7/js7Jd ----U7/S7ja4----□Je ----R7/R8jb1----s5jb3----u8jb4----□jc1----r5jc3----s7jc4----□jd ----u5/u6je ----r6/s6je4----□jf ----r6Gb3----M8Gc3----K8Gd3----J8Jb3----U8Jd ----U7/S7Je ----R7/R8

螺纹：

螺纹指的是在圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分。螺纹按其母体形状分为圆柱螺纹和圆锥螺纹；按其在母体所处位置分为外螺纹、内螺纹，按其截面形状分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹。

螺纹公差等级表：

公差等级是指确定尺寸精确程度的等级，国标规定分为20个等级，从IT01、IT0、IT1、IT2～IT18,数字越大，公差等级越低，尺寸允许的变动范围越大，加工难度越小。

选择公差等级的实质就是正确解决机器零件使用要求与制造工艺及成本之间的矛盾。

选择公差等级的原则，是在满足零件使用要求的前提下，尽可能选用较低的公差等级。精度要求应与生产的可能性协调一致，即要采用合理的加工工艺、装配工艺和现有设备。但是，在必要的情况下，则要采取提高设备精度和改进工艺的方法来保证产品的精度。对配合尺寸选取适当的公差等级是极为重要的。

（1）选择公差等级首先应保证使用要求。

（2）选择公差等级时，既要满足设计要求，也要考虑工艺的可能性及经济性。选择最佳加工精度是一个非常复杂的技术经济问题。它不仅要考虑加工成本，而且要考虑由于加工精度的提高而增加的装配成本，以及精度对产品使用性能和经济指标的影响。

（3）在机械制造中，公差等级的规定是本着既能保证机器的精

度和零部件的互换性，又能保证制造机器的经济性。就是说只要低的精度能够保证机器的功能和精度，就不要过高地要求零部件的精度.那样会增加制造成本。具体应该根据该机器的种类和某种零件的用场来确定其公差等级，公差包括尺寸公差和配合公差.使用时可参考机械设计手册中列举的各种零件的推荐公差等级，灵活应用。
