标准加工工艺手册Standard Fabrication Manual德国旭格国际集团中国区技术部Schueco China Tech dept2008年5月产品系列1.AWS/ADS门窗系列AWS/ADS 50AWS/ADS 60AWS/ADS 65AWS/ADS 70AWS 102 PAFAWS 105CC.HI2.Royal S 门窗系列Royal S 50 NRoyal S 50Royal S 65Royal 88DRoyal S 105V3.Facade幕墙系列FW 50+FW 60+SG 50 NSK 604.Sliding推拉系列ASS 28/32.NIASS 32 SCASS 50 FD.NIASS 70 FD.NIASS 50ASS 70 HIRoyal S 1205.Screen纱窗系列目录1.1 AWS/ADS 50 (7)第一步：型材检验 (8)第二步：型材复合 (8)第三步：下料 (8)第四步：杆件加工 (11)第五步：组角和拼接、上转接型材 (17)第六步：上胶条 (23)第七步：安装五金件 (24)第八步：上玻璃压条 (25)第九步：包装、储存和运输 (25)第十步：现场玻璃安装和窗子的最终调试 (25)第十一步：现场保护 (26)1.2 AWS/ADS 60 (27)第一步：型材检验 (28)第二步：型材复合 (28)第三步：下料 (28)第四步：杆件加工 (30)第五步：组角和拼接、上转接型材 (36)第六步：上胶条 (42)第七步：安装五金件 (43)第八步：上玻璃压条 (43)第九步：包装、储存和运输 (43)第十步：现场玻璃安装和窗子的最终调试 (44)第十一步：现场保护 (44)1.3 AWS/ADS 65 (45)第一步：型材检验 (46)第二步：型材复合 (46)第三步：下料 (46)第四步：杆件加工 (49)第五步：组角和拼接、上转接型材 (55)第六步：上胶条 (61)第七步：安装五金件 (62)第八步：上玻璃压条 (62)第九步：包装、储存和运输 (62)第十步：现场玻璃安装和窗子的最终调试 (63)第十一步：现场保护 (63)1.4 AWS/ADS 70 (64)第一步：型材检验 (65)第二步：型材复合 (65)第三步：下料 (65)第四步：杆件加工 (67)第五步：组角和拼接、上转接型材 (72)第六步：上胶条 (78)第七步：安装五金件 (79)第八步：上玻璃压条 (79)第九步：包装、储存和运输 (79)第十步：现场玻璃安装和窗子的最终调试 (80)第十一步：现场保护 (80)1.5 AWS/ADS 102 (81)第一步：型材检验 (82)第二步：型材复合 (82)第三步：下料 (82)第四步：杆件加工 (83)第五步：组角和拼接、上转接型材 (84)第六步：上胶条 (84)第七步：安装五金件 (84)第八步：上玻璃压条 (85)第九步：包装、储存和运输 (85)第十步：现场玻璃安装和窗子的最终调试 (85)第十一步：现场保护 (85)附件1：标准加工图示 (88)附件2: 旭格在中国生产的铝合金门窗加工组装和施工要求 (89)表格目录表格1 AWS/ADS 50下料单 (8)表格2 AWS/ADS 50窗框加工 (11)表格3 AWS/ADS 50窗扇加工 (13)表格 4 AWS/ADS 50门框加工 (15)表格 5 AWS/ADS 50门扇加工 (16)表格 6 AWS/ADS 50 45°销钉组角件 (18)表格7 AWS/ADS 50 45°挤角组角件 (19)表格8 AWS/ADS 50 45°挤角型材 (20)表格9 AWS/ADS 50 T组角件 (20)表格10 AWS/ADS 50 T型材 (21)表格11 AWS/ADS 50上转接型材 (22)表格12 AWS/ADS 50 上拼膛料 (23)表格13 AWS/ADS 60下料单 (28)表格14 AWS/ADS 60窗框加工 (30)表格15 AWS/ADS 60窗扇加工 (33)表格16 AWS/ADS 60门框加工 (34)表格17 AWS/ADS 60门扇加工 (35)表格18 AWS/ADS 60 45°销钉组角件 (36)表格19 AWS/ADS 60 45°挤角组角件 (37)表格20 AWS/ADS 60 45°挤角型材 (38)表格21 AWS/ADS 60 T组角件 (39)表格22 AWS/ADS 60 T型材 (40)表格23 AWS/ADS 60上转接型材 (41)表格24 AWS/ADS 上拼膛料 (41)表格25 AWS/ADS 65下料单 (46)表格26 AWS/ADS 65窗框加工 (49)表格27 AWS/ADS 65窗扇加工 (51)表格28 AWS/ADS 65门框加工 (52)表格29 AWS/ADS 65门扇加工 (54)表格30 AWS/ADS 65 45°销钉组角件 (55)表格31 AWS/ADS 65 45°挤角组角件 (56)表格32 AWS/ADS 65 45°挤角型材 (57)表格33 AWS/ADS 65 T组角件 (58)表格34 AWS/ADS 65 T型材 (59)表格35 AWS/ADS 65上转接型材 (60)表格36 AWS/ADS 65上拼膛料 (60)表格37 AWS/ADS 70下料单 (65)表格38 AWS/ADS 70窗框加工 (67)表格39 AWS/ADS 70窗扇加工 (69)表格40 AWS/ADS 70门框加工 (70)表格41 AWS/ADS 70门扇加工 (71)表格42 AWS/ADS 70 45°销钉组角件 (72)表格43AWS/ADS 70 45°挤角组角件 (73)表格44 AWS/ADS 70 45°挤角型材 (74)表格45 AWS/ADS 70 T组角件 (75)表格46 AWS/ADS 70 T型材 (76)表格47 AWS/ADS 70上转接型材 (77)表格48 AWS/ADS 70上拼膛料 (77)表格49 AWS/ADS 102下料单 (82)表格50 AWS/ADS 102窗框加工 (83)表格51 AWS/ADS 102窗扇加工 (83)表格52 AWS/ADS 102 45°销钉组角件 (84)1.1 AWS/ADS 50AWS/ADS 50系列标准加工工艺注1：本工艺适用于SCHUECO公司在中国境内销售的型材和附件。

注2：SCHUECO公司保留对本工艺的解释权和修改权，用户不应根据自身经验擅自删减或更改其中内容。

注3：建议用户根据具体项目，将此标准加工工艺细化为工艺卡。

第一步：型材检验SCHUECO型材交付用户后，用户应根据国家标准“铝合金建筑型材”高精级对型材进行检验，如合同规定使用德国标准，则按SCHUECO提供的“EN12020-2”进行检测。

与型材质量有关的各项事宜，不属于本工艺的适用范围，应按用户与SCHUECO中国公司签订的供货合同执行。

第二步：型材复合1.根据SCHUECAL＋软件提供的型材复合单进行复合。

2.按订货手册（Order Manual）AWS/ADS 50系列中的“machines and tools for this series”ISOMAT 4 选择辊轮号和数量。

3.ISOMAT 4型复合机的安装、使用和维护的指导见复合手册。

4.复合型材可视面附保护膜，保护膜应为水基，切勿使用油基膜。

5.如用户要求SCHUECO对型材进行复合，请与SCHUECO商务人员讨论。

第三步：下料按SCHUECAL＋软件算出的下料单切裁表格 1 AWS/ADS 50下料单第四步：杆件加工按前面提到的下料编号加工1. 窗杆件加工表格 2 AWS/ADS 50窗框加工表格 3 AWS/ADS 50窗扇加工2. 门杆件加工表格 4 AWS/ADS 50门框加工表格 5 AWS/ADS 50门扇加工第五步：组角和拼接、上转接型材1．组角参考加工图AWS/ADS 50加工手册1-2－F27，K10987，F28，K10988表格 6 AWS/ADS 50 45°销钉组角件2．T型接头加工图AWS/ADS 50 加工手册1-2：F34，K10995；F35，K10989 表格9 AWS/ADS 50 T组角件表格10 AWS/ADS 50 T型材3．上转接型材此步骤应与组角或拼接同时进行，否则某些转接型材将无法组装表格11 AWS/ADS 50上转接型材4．上拼樘料表格12 AWS/ADS 50 上拼膛料第八步：上玻璃压条1.按玻璃厚度选择玻璃压条，或按SCHUECAL＋软件提供的编号选择玻璃压条。

2.按玻璃槽口的实际尺寸，在专用的压条锯上下料切割。

3.按顶部、底部和边部的顺序上玻璃压条，并且应在压条和外侧玻璃胶条之间塞入垫块（建议用泡沫板），防止压条在外力作用下脱落。

第九步：包装、储存和运输1.不推荐在工厂内上玻璃。

2.门窗应在不上执手的状态下包装。

3.门窗保护胶带不得破损或脱落，否则应重新粘贴。

4.建议使用厚纸板制成的保护角，捆扎在窗四角，并有足够厚度，使窗与窗之间有足够的间隙。

5.门框在门槛部位固定木方，防止门框变形。

6.应在包装外侧明显位置贴上注明工程、窗号、数量、检验等信息的标签，标签不得直接粘在型材表面。

7.9m2以上的门窗应考虑使用T形接头，现场组装；带转角料、拼樘料的门窗应现场组装。

8.装车时，一定保证门窗竖直放置。

9.装车捆扎时，应特别注意保护门窗表面；门窗相互之间要靠紧，防止出现相对滑动。

第十步：现场玻璃安装和窗子的最终调试1.在安装玻璃之前，胶条转角处要打胶298900，参考图纸AWS/ADS 50 F41 K18049；F1K18049。

2.根据门窗的开启方式，确定玻璃垫桥的数量和位置，塞入玻璃垫桥，参考图纸AWS/ADS50 F1 K18049。

3.在玻璃垫桥上用胶粘贴支撑块和间隙垫块。

4.装配玻璃，使玻璃压紧外侧胶条，注意外侧胶条不要出现变形、缺口和脱落等弊病。

5.调整支撑块的厚度，使窗扇由玻璃支撑起来，确保窗扇不掉角（平开时，止坠块不妨碍窗子的正常开关，同时，框扇四周间隙一致），塞入厚度适当的间隙垫块。

6.按照顶部，下部和侧边的顺序安装玻璃压条，使玻璃抵住外侧胶条，用胶条辊子296518压入厚度适当的内侧胶条。

为安装内侧胶条方便，装胶条前，建议在玻璃周边使用硅胶润滑喷雾剂288034。

参考图纸AWS/ADS 50 F1，K18049。

合集下载

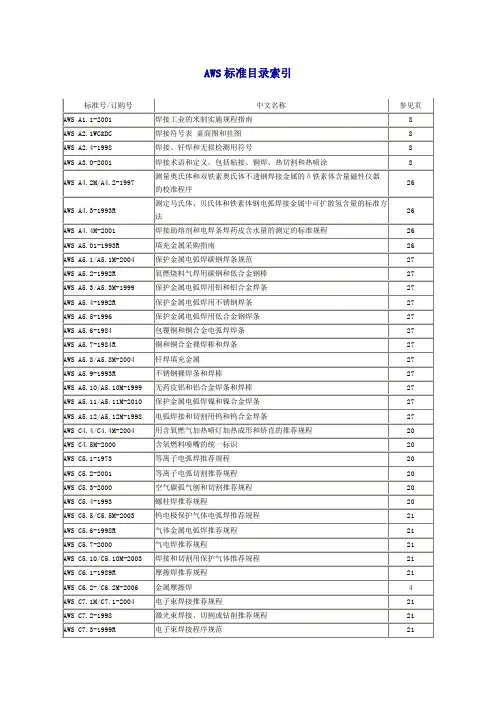

AWS标准目录索引
