红外热成像人体温度监测预警系统方案一、方案背景：新型冠状病毒肆虐，为了防控病毒的传播，共克时艰，复工企业要做好企业员工的体温监测工作。
航天云网联手长视科技打造面向人员流动密集场所的人体温度监测预警系统解决方案。
二、应用场景三、方案优势本方案采用红外热成像、云计算、大数据、人工智能等技术，进行无接触温度测量，生成人眼可见的红外热图像，实现远距离大面积的人体温度测量，加强疫情防控。
趋势等信息。
五、硬件产品介绍图：错误!使用“开始”选项卡将标题应用于要在此处显示的文字。
与黑体技术规格：规格参数与型号测温探测器探测器类型非制冷焦平面探测器分辨率640*512 / 336*256 像素间距17μm波段8μm ～14μm热灵敏度50mk测温测温范围高增益：-40°C ~ +160°C 低增益：-40°C ~ +550°C 测温精度±2°C或2％（工业测温）、±0.5°C（人体测温）压缩标准视频压缩标准H.264视频格式mp4，mov压缩输出码率1Mbps ～ 4Mbps接口模拟输出1路CVBS网络接口RJ45 10M/100M/1000M自适应串行接口可定制RS-232、RS-485报警接口1入1出协议Ethernet/IP, TCP, UDP, SNTP, RTSP, HTTP, ICMP, SMTP, DHCP, UPnP,PPPOE基本参数镜头标配 13mm/19mm（其它镜头可根据需求定制）尺寸44.5*44.5*72.6mm重量140g六、配置清单航天云网人体温度监测预警系统将为企业参与疫情防控提供便捷、贴心、高效的服务，航天云网积极助力打赢疫情防控阻击战。
售后响应7*24小时线上运维，故障2小时响应，远程联机服务，平均4小时内就解决问题。
GWYC-1型轨温实时远程监测系统目录一、项目背景二、系统概述三、系统结构四、主要功能五、技术指标一、项目背景随着高速铁路建设步伐的加快,既有线设备重型化的发展,越来越多的线路采用跨区间无缝线路技术,无缝线路在技术经济上有明显的优越性,与有缝线路比,可节约维修费用30%-75%,平顺性好、线路阻力小,行车平稳、旅客舒适,还可减少机车和车辆的修理费和燃料费;但无缝线路铺设锁定后,钢轨内部温度力随轨温变化热胀冷缩,产生的温度应力却无法做到即时监测,容易造成胀轨、断轨及轨道不平顺,危及列车安全运行,所以如何取代传统人工上道测量轨道温度,对轨道温度实施常态化、自动化、远程无人值守的实时监测显得尤为必要,“GWYC-1型轨温实时远程监测系统”即是出于此目的由成都铁路局科研所研制开发而成;二、系统概述“GWYC-1型轨温实时远程监测系统”项目由成都铁路局严格鉴定鉴定证书编号：成铁技鉴字2005第20号,并获得成都铁路局2011年科技进步三等奖,该系统设计制造严格依照工业控制级标准,配备无线网络通讯功能、采用太阳能供电方式,适合在野外恶劣气候环境下全天候可靠运行,可实时高精度监测钢轨温度和大气温度,在钢轨温度出现异常时可通过无线网络实时向管理部门报警,以便及时采取应对措施,保证列车行车安全;GWYC-1型轨温实时远程监测系统已成功运用在成都铁路局的成遂渝线、达成双线、襄渝线等动车径路和普速铁路线路上,实现了铁路线路轨温实时远程自动监测,可实现轨温高温、低温和温差异常报警,以及实现实时的超线路作业允许轨温的报警监控工作功能,完全替代人工上道检测轨温;三、系统结构本系统物理结构由前端轨温自动监测站、中心数据服务器、监测显示终端三大部分组成,在中心服务器上运行的系统软件负责实时通过无线网络中国移动GPRS无线网络接收前端轨温自动监测站采集上报的钢轨温度和大气温度数据,工务人员可通过监测显示终端实时访问中心数据服务器,及时获取各个监控路段的轨温数据和报警信息,各级管理人员可根据自身权限随时查看所有轨温自动监测站点情况、信息处理情况,实现即时监测、预警和处理;四、主要功能1、前端轨温自动监测站实时监测钢轨温度和大气温度,并通过中国移动无线数据通讯网络实时上报钢轨温度监测数据到中心数据服务器,在钢轨温度出现异常时通过文字、声音和图像三种醒目方式向工务值班人员提示报警,同时工务处、工务段等相关管理人员可以通过调度室监测显示终端实时监测查看线路即时轨温、气温信息及轨温预报警信息,并对预报警信息在第一时间内采取应对措施,保证列车行车安全;2、轨温达到预警、报警时可第一时间给段、车间、工区的设备管理人员手机发送报警短消息,以便相关人员及时对报警情况做出处理；同时系统还可以用语音方式通过铁路专用话务频段向报警路段上行驶的列车实时报警,保证报警路段列车行车安全;3、系统具备施工作业管理功能,可进行施工作业的申报、批复管理,系统把线路施工的类型和施工地段的轨温关联,当施工路段出现钢轨温度异常并可能会对施工造成不利影响时,系统会对现场施工人员及时进行轨温异常报警,保证施工作业的安全和质量;五、技术指标1.测量要素：轨温、气温2.温度测量范围：-30℃—83℃;3.温度测量精度：±0.5℃;4.工作环境温度：-55℃—85℃;5.供电方式：太阳能供电;6.网络通信：中国移动GPRS/SMS无线数据通讯;●系统可靠性高：系统设计制造完全遵照工业控制级标准,保证设备能够全天候野外恶劣气候环境下可靠工作;●供电环保灵活：采用太阳能供电,并配备蓄电池,设计指标可以完全满足西南地区多云少晴的供电需求;●支持无线数据通讯功能：采用高可靠性工业级无线通讯模块,支持中国移动GPRS/SMS无线数据通讯功能,支持网络实时在线功能,保证轨温自动监测站和中心数据服务器的双向数据通道畅通,支持数据通信冗余校验功能,监控中心配备了数据补报功能,保证轨温监测数据的完整可靠;●温度监测精度高：采用数字温度传感器,精度为±0.5℃●存储功能强大：配备大容量存储器,可以保存6个月的轨温分钟监测数据;●系统时钟精度高：每月误差小于15秒;●报警功能强大：设备在出现异常情况时,包括传感器连接异常,采集的温度异常,设备供电异常等,都会很及时的上报监控中心,监控中心会提示相应的报警信息,以便能够迅速的指导现场;●设备结构稳定：配备密闭、防盗、防雨、防辐射、抗疲劳震动等措施,保证了设备在野外工作的稳定;●采用自主研发的电子地图方式实时显示所有轨温自动监测站点的工作状态,形象、直观,并可在电子地图上直接对站点工作参数及工作状态灯进行调控;●通过无线IP网络实时接收前端轨温自动监测站点上报的气温和轨温数据,在监测轨温出现异常时,可通过文字、声音和图像三种醒目方式想值班人员报警;●整个软件系统采用B/S架构方式,工务人员只需要通过电脑系统上的IE互联网浏览器就可以完成系统操作;●系统设计可以最多允许接入1000个前端轨温自动监测站同时接入,后期扩容性好;●系统具有自动补数功能,如果前端轨温自动监测站由于网络原因不能将实时轨温数据上报中心,当网络恢复正常后,中心系统软件会自动向前端轨温自动监测站发送指令,补齐数据;●所有上报中心的数据可以按照分钟、小时、月进行统计查询,自动提取最大值、最小值信息,并且可以生成图形显示的曲线信息,方便进行分析;●中心自动和国际授时服务器进行连接,校准自己的时钟,每天自动对所有在线站点进行校时,保证中心和所有子站时钟的准确;六、售后服务一品牌优势：1、铁通道路交通事故现场快速勘查处置系统为国内第一品牌;2、铁通道路交通事故现场快速勘查处置系统市场占有率全国第一;3、天津铁通公司与公安部共同起草制定道路交通事故现场图绘制系统通用技术条件行业标准,引领该项目领域前沿发展方向;二服务响应：1、提供724小时热线电话服务,随时解决用户的问题;2、若产品发生故障,我公司保证在接到报修后,2小时内对问题进行响应,24小时内修复故障;3、9:00AM-18:00PM全时网络技术支持;4、针对交管项目,指定专门的服务团队,必要时可调派技术研发、产品测试及生产维修人员一道进行客户服务,全力保证系统的稳定、可靠运行与维护;三培训服务：1、所提供的所有产品负责免费送货、安装、调试、公司配备强大的技术支持团队进行集中式培训直至设备正常运行;后期的二次培训,直至用户能熟练独立使用系统;2、对于基层大队提供驻队式培训及跟队试用,确保用户能够熟练使用;3、提供全套培训课程资料,包含培训视频、培训课件、培训案例、产品使用说明书、快速操作指南等;四升级服务：1、提供同类版本软件的终身免费维护升级;2、针对当地用户提出的需求建议及时更新系统功能点;3、针对公安部颁布的新标准,及时更新软件;4、专业的软件开发团队会根据不同地区的使用特点,对软件进行本地化设计;5、公司配备专门的售后服务团队对用户进行定期回访,获取用户的宝贵建议,及时修改,后期升级;。
电力设备温度监测与预警在电力系统中，电力设备的温度是一个非常关键的参数。
过高的温度可能导致设备损坏甚至起火，给电力系统带来重大损失甚至危险。
因此，电力设备温度监测与预警是电力系统中至关重要的一环。
电力设备包括发电机、变压器、开关设备等，对于这些设备来说，温度监测是必要的。
首先，温度监测可以提供关于设备运行状况的重要信息，例如是否存在过热问题、设备是否正常工作等。
其次，通过温度监测，可以及时发现设备运行过程中的问题，并采取相应的措施进行修复，从而保证电力系统的稳定运行。
为了进行电力设备温度监测，常用的方法有两种：一种是传统的人工监测，另一种是基于物联网技术的自动监测。
传统的人工监测方式需要设立专门的监测人员，对设备的温度进行定期巡查和记录。
这种方式的优点是成本较低，但缺点也是显而易见的。
首先，人工巡查需要耗费大量的人力物力，并且存在盲区，不能做到全面覆盖。
其次，在巡查过程中，监测人员可能会遗漏一些细微的温度变化，导致问题未能及时发现。
另外，由于巡查时间间隔较长，一旦温度异常问题发生，可能已经造成了严重的损害或事故。
相对于传统的人工监测方式，基于物联网技术的自动监测更加智能高效。
在自动监测中，传感器被安装在电力设备的关键部位，实时采集设备的温度数据，并通过物联网系统传输到运维中心进行监测和分析。
一旦设备温度异常，系统会立即发出警报，并将异常信息发送给相关人员。
自动监测的优势在于它能够对设备进行全面、及时的监测，并且可以实现远程监控，避免人工值守和巡查过程中的盲区。
此外，利用物联网技术，系统还可以对温度数据进行记录和分析，形成历史数据和趋势图，为设备运行分析和优化提供依据。
随着物联网技术的不断发展和普及，电力设备温度监测与预警系统已在实际应用中得到广泛推广。
许多发电厂、变电站和电力公司已经引入了自动监测系统，提升了设备运行的安全性和可靠性。
同时，一些大型电力设备制造商也开始将温度监测与预警系统集成到其产品中，使得设备能够具备自我监测和智能预警功能。
光纤在线测温报警系统（应用于开关柜、电缆等）产品图片：未提供图片型号：数量：描述：1.1 现状及发展趋势电力系统的一次电气设备一般由断路器、变压器、电缆、母线、开关柜等电气设备组成。
其相互之间由母线、引线、电缆等连接,由于电流流过产生热量，所以几乎所有的电气故障都会导致故障点温度的变化。
例如在发电厂中电缆接头、电缆中间连接处、高压电缆的局部放电、高压开关柜的动静触头及其他连接处、低压电气连接处等位置过热是大型事故的征兆,也是电厂事故多发的重灾区。
多年来由于技术水平的限制使电力系统安全运行水平受到一定限制，虽然我们曾利用红外测温仪、红外成像仪、感温电缆、传统的点式测温系统希望解决上述问题，但都无法实现开关柜内如断路器、刀闸联接点和触头测温。
对全封闭金属铠装柜更是无能为力，光纤光栅感温故障监控系统彻底地解决了这一疑难杂症，实现了电力系统一次运行设备的实时在线检测，通过对设备实时数据的分析和预测，防止事故的发生，真正地作到防患于未然。
其次也为今后实现状态检修，提高检修效率，大大降低检修成本和管理成本起到关键的作用。
目前，国内电力测温主要应用红外点测仪和红外成像仪，而在线方式由于无法解决高压绝缘问题，所以高压开关的触点等空间有限的电气设备基本上都是处于完全无监控的状态下运行，而高等级的变电站存在着两大隐患，一个是电压等级高，一个是覆盖面积大，因此，随着光纤测温技术的发展，光纤在电力测温系统也逐渐为人们所认可，尤其是近年来，光纤测温系统被多家电厂和供电公司使用，其良好的绝缘耐压性能和稳定的工作特点被电力系统认可，但其不适合定点测温和测温周期长的问题也凸现出来。
上海前所光电科技有限公司开发的光纤光栅测温系统，不仅保持了原有光纤测温的优点，而且更大大的提高了测温定位性，缩小了测温周期。
而且吸取光纤测温串联方式的系统稳定性低的教训，改用星型拓扑结构布置测温点，从而避免了光纤在开关柜内部的迂回布线，解决了防污闪问题，而且由于光纤光栅温度传感器采用全光纤感温和信号传输，不存在电磁干扰和定期维护问题，可以长期免维护可靠运行，完全符合变电站无人值守的需求。
实验名称：温度实时显示实验实验日期：2021年X月X日实验地点：实验室一、实验目的1. 了解温度实时显示系统的工作原理。
2. 掌握温度传感器的使用方法。
3. 熟悉温度实时显示系统的搭建过程。
4. 提高实际操作能力。
二、实验原理温度实时显示系统主要由温度传感器、数据采集模块、显示模块和电源模块组成。
温度传感器用于检测环境温度，数据采集模块将温度传感器的信号转换为数字信号，显示模块将数字信号转换为可视化的温度值，电源模块为系统提供稳定的电源。
三、实验仪器与材料1. 温度传感器：DS18B202. 数据采集模块：Arduino Uno3. 显示模块：LCD16024. 连接线：杜邦线5. 电源模块：9V电池6. 实验平台：面包板四、实验步骤1. 准备实验材料，搭建实验电路。
2. 编写Arduino程序，实现温度数据的采集和显示。
3. 将程序上传至Arduino板。
4. 启动实验，观察温度实时显示效果。
五、实验结果与分析1. 实验结果在实验过程中，成功搭建了温度实时显示系统，并实现了温度数据的实时采集和显示。
实验过程中，温度传感器的数据采集模块、显示模块和电源模块均工作正常。
2. 实验分析（1）温度传感器DS18B20具有高精度、高稳定性等特点，能够满足实验要求。
（2）Arduino Uno作为数据采集模块，能够实时读取温度传感器的数据，并通过LCD1602显示屏进行显示。
（3）实验过程中，温度实时显示系统工作稳定，数据采集准确，显示效果良好。
六、实验结论1. 成功搭建了温度实时显示系统，实现了温度数据的实时采集和显示。
2. 温度实时显示系统具有较高的精度和稳定性，适用于实际应用场景。
3. 通过本次实验，掌握了温度传感器的使用方法、数据采集模块的搭建以及Arduino程序的编写，提高了实际操作能力。
七、实验改进与展望1. 在实验过程中，发现温度实时显示系统在极端温度条件下，数据采集和显示效果可能受到影响。

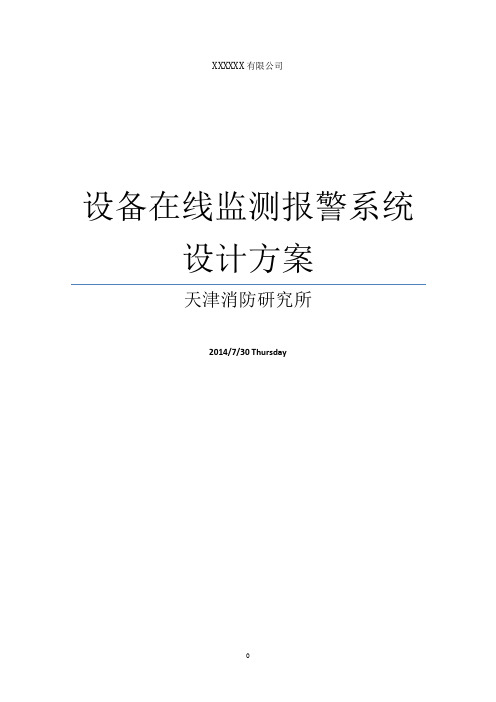

XXXXXX有限公司设备在线监测报警系统设计方案天津消防研究所2014/7/30 Thursday设备智能在线监测报警系统设计方案一、系统功能1、温度实时监测，超限报警2、湿度实时监测，超限报警3、压力实时监测，超限报警4、系统集成通过前端的的感温、压力、温湿度传感器及采集器，将前前的温湿度、压力数据回传到管理中心，通过设定报警值达到超限报网的功能，报警数据会被储存，便于查看。
5、现场报警发生报警时，控制计算机屏幕对应的设备点由正常工作的绿色转变成红色，同时现场发出声光报警信号。
6、手机短信报警一旦发生报警，系统会自动向预先设置的手机号发送报警设备的信息，提示报警。
7、数据记录查询打印可以记录、查询、打印每台设备温度的实时曲线、历史曲线、报警记录等，历史数据保存时间不小于1年。
8、系统冗余软件最大容量为64个点位硬件以实际设备监测点位为准（46个监测点位）软件预留18个点位9、系统预算每台设备安装独立的数据采集器，互不影响，独立工作，及定制开发的配套软件。
系统预算（￥275684.80）需求情况1、实验设备被布置于4个实验室内，实验设备数量分别为5台、4台、6台、以及20台。
约36台，采集信息点46个（软件最大容余量），详情见试验设备监测数据表。
2、使用，实验室现有网络点提供网络接口，实现各个设备点的监测数据采集汇总。
3、所有实验室屋顶均为活动吊顶便于布线。
试验设备监测数据表345三、解决方案设备智能在线监测系统是专门设计用于电气设备的运行温度、湿度、压力等自动化监测，集多种功能为一体，具备报警、手机短信、发送邮件到指定邮箱的功能。
3.1系统组成设备智能在线监测系统主要由温度传感器（热电偶或热电阻）、湿度传感器、压力传感器、温度变送器、数据采集终端、协议转换器、监测上位机、组态软件、短信报警服务器、声光报警装置组成。
3.2主要产品技术参数3.2.1温度传感器：采用进口热敏电阻，热电偶直接丈量温度。
电力变压器的温度监测与预警系统设计随着能源需求的不断增长，电力变压器在电力系统中起到了至关重要的作用。
作为电力传输和分配中的关键设备，电力变压器的正常运行对电力系统的稳定性和可靠性至关重要。
然而，由于变压器长时间高负荷运行或环境条件恶劣，其温度升高可能导致故障甚至灾难性的事故发生。
因此，设计一个可靠的温度监测与预警系统对于电力变压器的安全运行至关重要。
一、温度监测系统的原理与设计1.1 温度传感器的选择与布置温度传感器是温度监测系统中的核心部分，其选择直接决定了系统的准确性和可靠性。
常见的温度传感器包括热电偶、热敏电阻和红外线温度传感器等。
根据实际需求和经济性考虑，可以选用合适的温度传感器。
在电力变压器的设计中，应合理布置温度传感器，以确保对变压器内部不同位置的温度进行监测。
传感器的布置应包括变压器的油温、线圈温度和铁芯温度等重要部位，并保证数据准确性和及时性。
1.2 数据采集与传输数据采集是监测系统中的重要环节。
为了准确获取温度数据，可使用模拟量温度传感器与采样电路结合，将温度信号转化为数字信号。
采集的数据经过处理后，可通过不同的通信方式传输到监测中心，如RS485总线、以太网等。
为了提高数据传输的可靠性和稳定性，在系统设计中应考虑采用冗余设计和容错机制，以防止数据传输的中断和错误。
1.3 数据处理与存储传感器采集到的温度数据在系统中需要进行处理和存储。
数据处理的主要工作包括数据滤波、数据校正和数据分析等。
通过滤波和校正，可以排除传感器噪声和误差，确保数据的准确性和一致性。
同时，通过对数据的分析，可以提取有用的信息，如温度的变化趋势、异常值等。
处理后的数据可存储在数据库中，以便日后的数据分析和备份。
为了保护数据的完整性和安全性，应考虑数据备份和冗余存储的设计。
二、温度预警系统的设计与实现2.1 温度预警模型的建立温度预警模型的建立是预警系统设计的核心部分。
根据变压器的工作特点和历史数据，可以采用统计学方法或机器学习算法建立预警模型。
温度及故障在线监测仪安装使用说明书一、概述温度及故障在线监测仪是安装在配电网络系统中的环网开关柜、电缆分支箱、箱变上，用于指示相应电缆区段的短路及接地故障和实时温度的一种实时监测装置。
线路发生故障时，工作人员可借助指示器的报警指示，迅速确定故障区段，并找出故障点。
同时，报警信息可实时发送到监控中心的服务器，在监控电脑的屏幕上显示出故障所在的区域和具体位置，引导巡线人员迅速确定故障区段并找出故障点。
该指示器为解决故障查找问题提供了最佳途径。
对提高工作效率，缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。
二、功能特点：•全数字化设计，采用段式显示屏，直观数值显示；•系统功能强大，菜单详尽且简易操作；•同步显示相线电流温度数值；•现场随时可查看电流温度数值；面板上可以直接更改通信端口；•为了方便现场查看故障,主机设计了4个高亮LED灯；•当LED发出闪烁光时,可以锁定查看ABC三相发生故障位置；•故障指示分别为：短路指示、接地指示、温度指示；1 .实时温度：传感器在工作中检测线路的温度，并将实时温度通过光纤传输给主机,并在主机屏幕上显不O2 .短路报警指示：当线路电流达到或超过预先设置的短路电流的整定值时，传感器发出报警信号，通过光纤传输给主机，主机接收到此信号后，对应的短路故障报警灯闪烁。
3 .接地报警指示：当线路电流达到或超过预先设置的接地电流的整定值时，传感器发出报警信号，通过光纤传输到主机，主机接收到此信号后，对应的接地故障报警灯闪烁。
4 .温度报警指示：当线路温度达到或超过预先设置的温度整定值时，传感器发出报警信号，通过光纤传输到主机，主机接收到此信号后，温度故障报警信号产生背光屏闪烁（考虑到系统功耗，仅仅在辅助电源有效的情况下进行温度报警）温度恢复正常后系统自动解除报警。
5 .智能短路故障判断：当运行电流突然增加一定比例后电流瞬间为零时，定义为短路故障。
6 .取电方式：主机采用电池供电，整机微功耗。
实时在线无线温度监测预警系统的研究与应用摘要高压供配电系统运行稳定性与电气元器件连接点温度密切相关，通过与传统测温方法对比，实时在线无线温度监测解决了密封高压开关柜内部各连接点温度无法检测难题，满足了供电系统安全稳定运行的要求，降低了劳动强度，提高了人身安全性。
同时，避免了堆积灰尘后易使绝缘性降低导致爬电事故的发生，应用效果好。
关键词实时在线；无线；温度；监测中图分类号tm73 文献标识码a 文章编号 1674-6708（2011）41-0146-020 引言高压供配电网络中设备之间的连接点是电力输送的最薄弱环节，主要是连接点发热，如断路器、隔离开关触点与母线连接处及电缆终端头等部位。
随着开关切断电路次数的增加，负荷的增大及长时间运行的振动与灰尘污染等，动、静触头间的接触压力和接触面积不断下降，接触电阻增大，导致连接点发热并形成恶性循环，温升、氧化，电阻持续增大，接触点持续升温将会导致绝缘老化，甚至绝缘损坏击穿。
在研究固体电解质的击穿理论中，就有电击穿、热击穿和电化学击穿的理论[1]。
据资料统计发生在变配电站的电力事故，40%是由高压电气设备过热所致。
1 现状分析与选型国内对高压电气设备连接点的温升测量普遍使用的方法为示温蜡片或定期用红外线测温仪（或红外热像仪）逐点测温。
示温蜡片现已逐渐淘汰，而用红外测温仪（或红外热像仪）逐点测温的方法有很多弊端，需人员定期巡测，易导致与高压带电体近距离接触威胁人身安全，测量误差较大，设备漏检发生故障的机率大。
而中置式开关柜内部的断路器、刀闸和动静触头等设备的位置更加隐蔽，红外线测温仪已无法进行人工巡查测温。
因此实时监测高压设备连接点温度变化是非常必要的。
通过对传统高压配电系统连接点测温与新技术实时在线无线测温系统进行研究对比，实时在线无线温度监测预警系统不但可以节省大量的人力，物力，与示温蜡片、红外测温相比，系统还具有测温精度高，响应速度快，体积小，易安装，组网灵活、实时在线，抗干扰性强等优点，是传统测温方式的一次革命。
第一章 概述变电场、变电站的高压开关柜、母线接头、室内外刀闸开关等重要设备在长期的运行过程中会出现表面氧化腐蚀，紧固螺丝松动、触点和母线排连接处老化等问题，导致接触电阻增大，而随着电力系统的发展，负荷也越来越大，这些都易引起温升过高，如得不到及时解决将使绝缘部件性能降低，甚至导致击穿，造成恶性事故，从而造成重大经济损失。
近年来，在电厂和变电站已发生多起开关过热事件，造成火灾和大面积停电事故，解决开关过热是杜绝此类事故发生的关键，实现温度在线监测管理是保证高压设备安全运行的重要手段。
长沙星联电力自动化技术有限公司生产的WTM-800温度在线监测系统采用Zigbee 技术，通过无线的方式将现场温度传送到WTM-800温度在线监测装置，然后采用RS485或者网络和PC机（后台管理系统）交换数据，从而组成WTM-800温度在线监测系统。
该系统可对电力系统的高压、超高压母线，高压开关触点（以及人员无法接近的其它危险、恶劣环境）的温度进行实时在线监测。
经过与电力系统自动化连接，在中心监控室内就可以实时监视运行设备的温度状况，真正做到了温度信息的远距离遥测。
无线测温发射器与被测试点直接接触，测得的温度及时准确，当被测点温度超过预先设定的阀值时，就发出报警信号及时提醒有关人员采取措施。
该系统可以应用于电力、化工、冶炼、石油等行业。
与其它测温方式比较，本系统具有如下优势：a) 普通测温：常规的热电偶、热电阻、半导体温度传感器等测温方式，需要金属导线传输信号，绝缘性能不能保证。
而本系统采用无线传输，具有优异的绝缘性能，能够隔离开关柜的高压，因此能够直接安装到开关柜内的高压触点上，准确测量高压触点的运行温度。
b) 红外测温：目前传统的测温方式为人工手持红外测温设备定期巡检，这样的操作方式存在以下缺点：Ⅰ) 测点多、劳动强度大；Ⅱ) 某些地区或设备不适合人工检测；Ⅲ) 不能及时发现温升情况；Ⅳ) 开关柜内无法进行测量；Ⅴ) 测温不准确，人为、环境干扰因素大；Ⅵ) 无法积累历史数据，分析温升变化（尤其是对设备老化问题的分析）；Ⅶ) 无法向综合自动化系统提供温度信息；Ⅷ) 无法实现电站无人值班。
电缆温度在线监测系统文件类型：PDF/Adobe Acrobat 文件大小：字节更多搜索：电缆温度在线监测系统OP-LWD型电缆温度在线监测系统该系统主要适用于电缆沟温度在线监测及火灾预警( 电缆中间接头温度监测系统), 高压开关柜温度在线监测,电机及其接线盒温度在线监测,泵及风机的轴承温度在线监测南京欧帕电力科技有限公司电话: 传真:网址: .cn产品目录一, 系统简要介绍二, 网络结构图三, 检验报告四, 应用业绩五, 系统说明书六, 软件功能简介七, 技术支持与售后服务一,简要介绍1-1) 系统功能OP-LWD型电缆温度过热故障在线监测及火灾预警系统(简称电缆温度在线监测系统),是针对发电厂和变电站的高压电缆,电缆端头,中间头因绝缘老化或接触不良等故障的早期预测而设计,能有效防止电缆火灾的发生,本系统的主要功能如下:通过对电缆及电缆接头的连续温度监测, 通过专有的分析软件能够提前确定电缆的早期故障,实现电缆故障的早期预测,防患于未然.当电缆发生故障时,提供报警并准确确定故障点位置,指导检修工作.CRT显示器,直观显示电缆接头,电缆桥架分布,电缆走向,实时连续的温度监测.历史温度记录功能,可记录5-10年的历史数据MIS网络接口,可与厂内的管理网络相连,实现信息共享和进一步的数据处理功能. 1-2) 系统特点OP-LWD型电缆温度在线监测系统是一种高可靠性的分布式电缆安全监测系统,通过监测电缆及电缆接头的温度预测电缆可能发生的故障,极大限度地防止了电缆事故的发生,系统特点如下:1,监视工作站通过CRT屏幕显示整个厂区电缆分布图显示测点部位和实时温度值,并能显示开关柜,桥架上电缆名称及分布情况.当电缆发生过热故障时,屏幕上能显示发生故障的部位,由于系统能指示出故障发生的准确部位,因此能有效指导检修工作.2,智能温度传感器该传感器能将温度值直接转换成数字信号,其量程:-55～+125℃,精度达到0.5℃,ESD>±10000VDC,分辩率高达±0.01℃.由于采用数字技术使传感器测量精度高,情况稳定,长期运行无需调校,传感器具有在线自检功能,全密封绝缘防水防尘,保证了整个系统的高可靠性.3,采用网络化现场总线,简便系统安装和维护该系统采用完全的数字化现场总线网络结构,节省大量布线费用,且系统维护简便, 模块总线采用4芯双绞双屏蔽电缆,温度及烟感探头总线采用AMP五类双绞线. 4,高性能电气隔离,安全运行的可靠保证OP-LWD型电缆温度在线监测系统的数据总线已被设计为相互隔离,系统集线器具有2级3.5KV的电气隔离,总隔离电压高达7KV.系统的数据总线采用光纤隔离设备,其隔离电压高达1000KV,系统部件的完全隔离性保证在系统某一部分串入高压时,其他部分仍能正常工作,有效保护了人身及设备的安全.总线符合以下标准:±15KV IEC 1000-4-2 空气间隙放电±8KV IEC 1000-4-2 接触放电±4KV IEC 1000-4-4 快速电压瞬变5,早期故障预测根据电缆和电缆头的温度变化情况,系统分析软件能够提前确定电缆的早期故障,这些分析包括:超温分析,温升趋势分析,温度梯度分析和自动环境温度补偿等,系统能够在电缆真正发生事故之前报警,这些方法是基于大量现场实践的基础上实现的,具有极高的可靠性和准确性.6,具有MIS网络接口OP-LWD型电缆温度在线监测系统可与厂内的管理网络相连,实现信息的共享, 连接到网络的计算机均可实现现场数据的监测.一, 系统网络结构图本系统提供多种灵活的网络拓扑结构,以适应复杂多变的现场环境2-1)单监控站监控系统结构及部件说明具有光纤隔离总线结构,无企业MIS互联功能,低费用.2-2)系统配置结构图无光纤隔离总线结构,具有企业MIS互联功能,低费用.2-3)系统配置结构图具有光纤隔离总线结构,具有企业MIS互联功能,高隔离和安全性能.2-4)电缆接头温度监测系统结构图可监测地理分布广泛的电缆接头,具有光纤隔离总线结构,高隔离和安全性能. 典型客户编号安装时间用户名称安装位置及实现功能1 2003年03月浑江发电厂 #1,#2,#3,#4机主电缆沟2 2003年9月浑江发电厂 #6机组电缆沟3 2003年11月长春热电二厂 #1,#2机组电缆沟4 2003年12月邢台发电厂 #5机组6KV母线室,开关柜监测5 2004年01月浑江发电厂 #5机组电缆沟6 2004年05月胜利油田电机,轴承监测7 2004年08月大庆油田电机,轴承监测8 2004年10月浑江发电厂 #1-#6机组母线室9 2004年12月天津第一热电厂 6KV电缆夹层及电缆桥架10 2005年01月滦河发电厂 6KV,380V开关室11 2005年04月天津第一热电厂蓄电池温度监测12 2005年04月胜利油田抽油站13 2005年05月山东百年电力 #6机组电缆接头监测14 2005年07月胜利油田抽油站15 2005年10月滦河发电厂 #7机组电缆沟16 2005年11月三河发电有限公司化学电缆沟内的电缆接头17 2005年12月广东湛江发电厂#1-#4梵组电缆夹层,开关柜18 2006年05月滦河发电厂电缆沟及电缆接头19 2006年07月沈阳沈海发电厂电缆中间接头20 2006年09月山东龙口发电厂 #1-#5机组电缆沟,电缆接头21 2006年10月太原第二热电厂电缆沟,电缆接头22 2006年11月山西霍州发电厂电缆沟,电缆接头,浸水检测OP-LWD电缆过热故障在线监测及火灾预警系统Superheated cable fault on-line monitoring system and fireearly warning system南京欧帕电力科技有限公司Tel: ,尊敬的客户:很荣幸向您介绍OP-L WD电缆故障在线监测及火灾预警系统.OP-L WD电缆故障在线监测及火灾预警系统是一套先进的基于现场总线的监测及分析系统. 它能有效地辨识电缆及其接头的老化,过热和火灾的发生.对电缆过热引起火灾的早期预测能力为现场设备的安全运行提供了有力保证,同时该系统又是电缆设备故障的预知维修系统,它能在电缆设备故障之前发出报警及检修建议,完善的智能化的现场总线网络使这一功能得到无限延伸.OP-LWD在线监测系统已在多种领域取得成功的应用.电缆沟温度在线监测及火灾预警(电缆中间接头温度监测系统)高压开关柜温度在线监测电机及其接线盒温度在线监测泵及风机的轴承温度在线监测本手册将详细介绍OP-LW D电缆故障在线监测系统的性能特点.如果您对OP-L WD电缆故障在线监测系统有任何疑问,本公司将非常愿意给您提供帮助.目录一,引言 ............................................................... 二,电气设备过热的规律和特征 ..........................................2-1 外部热故障.......................................................2-2 内部热故障....................................................... 2—3 电缆故障原因分析 ................................................ 三,系统功能 ...........................................................3-1 系统概述 .........................................................3-2 连续的温度测量及显示 ............................................3-3 烟雾检测 .........................................................3-4 通讯接口标准化 ..................................................3-5 隔离,耐高压及工作温度 ..........................................3-6 质量认证及鉴定标准 .............................................. 3—7 系统连接器的防腐性能 ............................................ 四,OP-LWD系统组成 ....................................................4-1 系统网络体系结构 ................................................ 4—2 监控工作站....................................................... 4—3 光纤现场总线接口 ................................................ 4—4 OP-LW D21 00智能网络集线器 ....................................... 4—5 OP-LW D20 01/ T10 01智能温度传感器 ................................. 4—6 OP-LW D14 12/ T14 12离子型烟雾传感器 ...............................4—7 OP-LW D20 10总线转接器............................................ 4—8 Ne tLi nk MI S网络接口 ............................................. 4—9 总线通讯电缆 .................................................... 4—1 0 网络数据校验 ..................................................... 五,系统性能特点 ....................................................... 5—1 极强的抗干扰能力 ................................................ 5—2 网络通讯覆盖范围广 .............................................. 5—3 多级高压隔离措施,保护设备人身安全..............................5—4 稳定可靠的电缆接头专用温度传感器 ................................ 5—5 简便可靠的多种报警方式 .......................................... 5—6 适于电缆沟内恶劣环境下工作 ...................................... 5—7 免维护性能....................................................... 5—8 标准通讯方式,易于扩展 ..........................................六,电缆故障在线监测系统设计说明 ...................................... 6—1 设计图例 ......................................................... 6—2 电缆故障在线监测系统产品结构图 .................................. 七,系统部件编号 ....................................................... 一,引言随着机组容量的增大,自动化水平相应提高,电缆用量越来越多.一台200MW机组,各类电缆长达200-30 0Km.某电厂一期工程2台500 MW 超临界参数机组,电缆用量达30 00K m.由于电缆长度增加,其火灾事故的发生几率也相应增加.火力发电厂一旦发生电缆火灾,将造成严重损失.目前在建和运行中的火力发电厂,大多仍采用易燃电缆,因此,电缆防火问题尤为突出.美国在196 5-1 975年统计的328 5次电气火灾事故中,电线电缆火灾事故就占30.5 %,直接损失约4 000万美元.日本曾对电力,钢铁,石油化学,造纸等工厂企业调查,有78%的单位发生过电缆着火,其中危害程度较大的事故占40%.国内,据有关资料统计,近20年来,我国火电厂发生电缆火灾140多次,其中1 986-19 92年7年间竟达75次.有24个电厂发生过二次及以上电缆火灾事故,个别电厂达4-6次.7 0%以上的电缆火灾所造成的损失非常严重,其中2/5的火灾事故造成特大损失.1 975-19 85年间,因电缆着火延燃造成的重大事故发生60起,造成直接和间接损失达50多亿元.二,电气设备过热的规律和特征电气设备的过热故障可分为外部热故障和内部热故障两类:2-1,外部热故障电气设备的外部热故障主要指裸露接头由于压接不良等原因,在大电流作用下,接头温度升高,接触电阻增大,恶性循环造成隐患.此类故障占外部热故障的90%以上.统计近几年来检测到的外部热故障的几千个数据,可以看到线夹和刀闸触头的热故障占整个外部热故障的77%,它们的平均温升约在30℃左右,其它外部接头的平均温升在20-25℃之间,结合近几年的检测经验,按温升的多少,可将外部故障分为轻微,一般和严重三种.2-2,内部热故障高压电气设备内部热故障的特点是故障点密封在绝缘材料或金属外壳中,如电缆,内部热故障一般都发热时间长而且较稳定,与故障点周围导体或绝缘材料发生热量传递,使局部温度升高,因此可以通过检测其周围材料的温升来诊断高压电气设备(如电缆)的内部故障.2—3电缆故障原因分析根据电力事故分析,电缆故障引起的火灾导致大面积电缆烧损,造成被迫停机,短时间内无法恢复生产,造成重大经济损失.通过事故的分析,引起电缆沟内火灾发生的直接原因是电缆中间头制作质量不良,压接头不紧,接触电阻过大,长期运行所造成的电缆头过热烧穿绝缘,最后导致电缆沟内火灾的发生.例一:辽宁发电厂发生过电缆头过热引起火灾,当消防人员扑灭火灾后刚要离开现场时电缆头绝缘击穿,大火复燃,当场烧伤数人,造成群伤事故.例二:富拉尔基电厂,试验人员查找电缆故障时,上午采用了电容击穿法进行查找,中午休息后,电缆沟内发生了火灾,造成重大事故,火灾发生的时间较长,如配置电缆在线监测系统完全可以避免事故.例三:浑江电厂#2循环水电缆中间头过热,烧损该沟内所有电缆造成被迫停机事故,据了解,上午有人在距故障电缆中间头80多米远的竖井上已嗅到了绝缘烧焦的味,下午七点钟引发了火灾.例四:某发电厂两台二十万发电机组,因一台机的循环水电缆中间头过热引燃烧穿了本机的另一条循环水电缆,同时烧损了另一台机的循环水电缆,造成两台二十万机被迫停机事故.综上所述,电缆沟内火灾的发生主要原因是由于动力电缆中间头制作的质量不良所造成.根据多次事故分析发现,从电缆头过热到事故的发生,其发展速度比较缓慢,时间较长,通过电缆在线监测系统完全可以防止,杜绝此类事故的发生.电缆中间头的压接质量好坏,只能在运行中发现,运行时间越长越容易发生过热烧穿事故,统计表明建厂十年后的发电厂,基建时制作的电缆头百分之九十以上均因质量不良引发故障而更换.吉林热电厂多年前就总结出这一经验,利用人工,每天进行电缆中间头温度的巡测,根据温度的改变而分析其运行状况,耗费大量的人力,但避免了多次事故的发生,因此说电缆故障在线监测系统对发电厂安全运行有着非常重要的意义.三,系统功能3-1 系统概述:OP-L WD型电缆在线监测系统,采用了当今先进的通讯技术,微处理器技术, 数字化温度传感技术及离子感烟技术.独创设计的低温,强电场,潮湿环境运行技术.该系统的开发研制均在发电厂的电缆沟内经多次反复试验,攻关才得以完善,避免了电缆沟内强大电场的干扰,完整安全地把数据传送至监视终端.因此,该系统是一种高可靠性的分布式电缆在线监测系统.该系统具有良好的计算机界面,可显示电缆沟道模拟图,显示传感器所监测的实际位置及所有电缆型号,长度,截面,中间头位置等参数,当运行中电缆出现异常时,显示画面及报警音响同时出现,可通过计算机的电缆沟道模拟图上直接查看,并能迅速准确地判断出发生故障的实际位置,很大程度地提高了电缆运行的可靠性及技术管理水平.3-2 连续的温度测量及显示通过对电缆头或电缆本身的连续温度测量,能够预测电缆头或电缆本身的故障趋势,及时提供电缆故障部位和检修指导,避免发生重大事故.3-3 烟雾检测作为系统的一种辅助措施,离子型感烟装置能够检测电缆沟道中的烟雾.这种烟雾是由于电缆发热烧损绝缘层而产生的.3-4 通讯接口标准化为了与其它系统更好地连接,本系统采用标准通讯接口和通讯协议:RS-4 85和E THE RNE T IEE E80 2. 3规范,支持IPX及TCP /IP协议,由于采用ETH ERN ET 标准,系统可与管理网互连.3-5 隔离,耐高压及工作温度● 现场智能集线器与通讯总线采用完全隔离措施,能经受的电压冲击典型值为1 500 VRM S/分钟或2 005VRM S/秒.● 温度传感器可经受E SD ±1 000 0V高压,工作温度为-55℃～1 25℃,测量误差是0.5℃.● 整个系统可工作在-30℃～85℃可靠工作.3-6 质量认证及鉴定标准● 离子烟雾传感器具有UL (美国)认证,并通过中国消防局鉴定.● 温度传感器通过Mee ts UL# 913 (4t h E dit ).● 本系统部件均通过I SO-90 01 Cer tif ied .● 数据通讯校验标准:□ CRC 16循环冗余校验□ CRC 8循环冗余校验通信接口及电缆符合下列规范:□ EIA(美国电子工业协会)□ EIA RS-23 2C□ EIA RS-48 5□ IEE E(美国电气和电子工程协会) A NSI IE EE 802 .3.□ UL (美国保险商实验室) UL 44 橡胶导线,电缆的安全标准.3—7 系统连接器的防腐性能我们认为:若非考虑到经济方面的因素,所有优质的接线端子的金属件都不应使用钢.这样可避免钢制金属件和铜导线在潮湿情况下的电池效应,由此可避免电腐蚀及其后果--不可靠的电连接及螺钉锈死现象的出现.因此我们从一开始就决定使用黄铜作为夹线体材料.螺钉由高强度的铜合金构成.构成压线块,升降筒式夹线体及袋状夹线体的材料均为抗应力裂缝腐蚀的铜合金.除了极佳的防腐蚀特性之外,铜制端子还具有如下两个优点:1,由于铜具有优良的导电性,所以端子发热小.2,由于铜导线和夹线体之间几乎不存在相对热膨胀,从而减小了导线连接松动的趋势.通过镀镍或镀锡可对端子金属件进行保护.四,OP-LWD系统组成4-1 系统网络体系结构OP-L WD 采用完全数字化的现场总线网络结构,提高了整个系统的抗干扰能力.系统为双层总线结构,上层为模块级浮动隔离总线,将操作站与分布于电缆沟内的集线器连接起来.每个集线器可挂接8个离子感烟探头和温度总线,温度总线可支持24个智能温度传感器,并设有温度总线中继器,整个系统的数据通讯采用CR C16 和CR C8纠错校验,以保证系统能在恶劣环境下可靠运行,OP-LW D型电缆在线监测系统在火电厂具有长期稳定运行的经验.下图为OP-LW D系统简化结构图:图4-1:OP-LW D型系统简化结构图4x) 4 y, { 004ü2 , { 0 0/ # & F… ! ' r # z ¨ J 6 / G ° ¨9 + 4 AE /~ × ~' + 4 *ó E &`Lp ¨# ) 6 / *ó Lp ,X F… ! ¨+ b 2ˇ 46 / Lp*ó ,X .B F… ! ¨ · !8 6 —0 ~ , { 0 0 G *ü { P1G/ 256M/4 0G¨Au 1k L 4 < K¨ E C- / 110k m (ü2400 bp sEó)[ ) ¨ 0 # z 1055~4ü3 4x ) 4 yACCE SS + 4 0 , 0 × b ),XOP-LW D-2 100L 4 < E y CK 9 ~ W G *ü4 4 ' 4x ,X # × 4 ¨' G *ü 44 × 4 ¨ 2ˇ 4 ) 5% ! ,X E A C-/ CY E 150 0m¨ J Lh / Lh / #B |4 T ¨ ) 4{ Lh / + _ 35 00V dc¨ Lh /+ _ P E'7 000 Vdc¨' G *ü 4x × 4 ¨J s 6 r t 5% 4° Z ," 8× ¨ ¨ 4x ,X EA C- / CY E 30 00m¨ J 6 ó o CY E 10 00K v,X Lh / + _ ~ E A' Au U h *üb6 Kv ,X P + _ + 4 , # ¨ L !6 Z + 4 "s Y ,X P + _ 9 0 ,0 ¨J E , ' A' ,X 3 ¨E / T T ü + 4 *ó & &R ^ 6 *ó ~J Lh / 4 4§ X 4 2/~4-2 Lh / 4 4§ X4—4 OP-LW D21 00智能网络集线器集线器主要完成对分布于电缆沟内的温度测点及感烟探头进行采集,自动校验和故障检测,并将结果通过模块总线发布到系统中每个显示操作站做进一步分析处理.OP-LWD-21 00集线器的ACE SS总线具有3.5K V的ED S保护和抗雷击保护,完全适用于野外安装的防护措施,先进的容错能力,即使现场总线短路也不会影响集线器的正常工作.采用电源,ACE S S模块总线和现场总线三重隔离,其隔离电压达35 00V.电源采用交流/直流18～36V的宽电压范围供电,供电电压无需调整,具有专用涂层,防潮,防尘设计,集线器可在湿度大于95%RH(不结露)的环境下稳定工作,使OP-LWD-21 00能够在极其恶劣的环境下稳定运行.极高的安全性和故障修复能力确保了系统的长期可靠运行.图4-3为OP-LWD-21 00的外形及功能.图 4-3 : O P-L WD-210 0的外形及功能图# z ó<4ü5 OP-LW D20 01/ T10 01N 6 # z ó <ó < D + # z ó < 4y ,X L ¨ K ' /^ ^ k F D 6 o 1ì & ~ ó < ^ 4 E SD r 10 000 V,XP_ ¨ 0 # z 55 1 25 ¨ D +E@ 6 K¨ 1S¨ E| )[ P E'r0.0 1¨ # GA^ 0.5 ~ + b G *ü D + T S ó · L A× ¨ó < K ü 4 7 s 6 ¨ 7 | # z ¨ 7 | Jí A^ # ¨ < 4- 4ì L "L ì ¨- A Z H 2ˇ 4 ,X P ^ M4 ~ 4 4 OP-LWD 200 1/T 100 1,X # z # G A^ 4 ¨ 4 5OP-L WD2 001 /T1 001# z ó < Y F… s 6 ~4-4: OP-LW D20 01/ T10 01# z # G A^ 44 5 OP-LWD2001/T1001# z ó<YF…s6/ $& L ó<4ü6 OP-L WD 141 2/ T14 12/ $ _ & L ó </ $ _ & L ó < *ü b # + 4 4- 4ì &`' & { *ó ,X : ! ' ~ 8F · 8F ~ W ++ / x 4 ¨Y + / x K` ,X ¨ + / x( + , E ~& L ^ E 9 + / x ¨ S Y5 / $ + # AE ਠó < Eg & L !7 !¤ ,Xó ~/ $ _ & L ó < 0 & &R y A: *üó < ¨ J ó &I # z P ¨ ^ M4 Q ¨ E G *ü 4v M2 / $ _ ó & v· "' r ) ,X ~ W ,X 0 # z 8× ¨ -30~4 9 ¨ 0 $S z 8× ¨ 10`~9 3`, $S z ~/ $ ó L ' & *ó (= ' & L Nk 2f ¨ W ü +,X /ˇ | Eó z !¤ s 9 6 Z 9 ¨ J ü /ˇ | E F… !7 Bó / $ ' ¨ ES / $ + # ~ & L D G ¨ / $ + # ~ / $ + # ,X"s F' Y ,X & L ~4ü7 O P-L WD 201 0 4 E@ y <OP-L WD2 01 0 4 E@ y < ^ # z ó < E y ) 4 ¨ S # z 4 X4 _ E y ¨OP-LW D20 10 4 E@ y < # z ó ' 4¨ x ~4ü8 N ETL IN K M IS5% 4° yOP-L WD2ˇ 4 ^ V Y ,X 1u ) 5% 4° , E ¨ r ) C ,X E ¨ E y 5% 4° ,X计算机均可实现现场数据的监测.下图为OP-LW D系统的网络结构图.图4—6:OP-L WD系统网络结构4—9 总线通讯电缆本系统有2种类型的专用电缆:AMP-1用于AC ES S模块总线,内含一对电源线.多模光纤:用于远距离通信和高电压隔离.AMP-2用于温度总线.AMP-1和MP-2均为非屏蔽双绞线,其指标如下:线路电容 < 3 0PF /M线路电阻< 1 50Ω/ΚΜ4—10 网络数据校验OP-L WD系统全部采用网络数据传输方式,并工作于恶劣的工业环境中,为了工作可靠,系统采用了CRC校验方式,CR C校验码的检错能力很强,它除了能检查出离散错外,还能检查出突发错.检错能力为:(1)能检查出全部单个错;(2)能检查出全部离散的二位错;(3)能检查出全部奇数个数;(4)能检查出全部长度小于或等于K位的突出错;(5)CR C1 6能以9 9.9 97%的概率检查出长度为17位的突发错,漏检概率为0.00 3%.五,系统性能特点5—1,极强的抗干扰能力OP-L WD电缆过热温度在线监测系统是一个专门用于测量电缆接头的温度监测系统,考虑到电缆沟的实际情况,电磁干扰强,潮湿和电缆接头分布范围广泛的特点.我们采用了目前国际上先进的现场总线技术和高精度温度传感技术,经过近6年的工业现场考验,证明系统具有极高的抗干扰性能和运行的稳定性.新型的现场总线传感器,不仅使温度测量的测量精度和抗干扰性能得到提高,同时也使得整个系统的布线,施工和维护工作量大大减少.沿电缆沟辅设一条总线电缆即可将所有的温度传感器接入系统.5—2,网络通讯覆盖范围广本系统的模块级总线ACE SS总线专门用于远距离通讯,它采用隔离差分收发方式,这种总线设计能有效的抵抗电缆沟内的强电磁场干扰.无中继器情况下,可保证在3. 0km的距离可靠传输数据.5—3,多级高压隔离措施,保护设备人身安全为了防止电缆沟内的高电压传入控制室,造成设备及人身伤害,系统采用了3级隔离措施.第一级隔离:数字式温度传感器具有工频100 00 V绝缘耐压.第二级隔离:网络集线器的通讯接口之间具有7. 0k v光电隔离.第三级隔离:在数据总线进入控制室之前采用光纤传输,光纤电缆能具有3 kv /mm的隔离电压,一条光纤能提供超过10 00万伏以上的电压隔离.5—4,稳定可靠的电缆接头专用温度传感器具有现场总线接口的数字式温度传感器,是专门用于测量电缆接头温度的传感器,它与传统温度传感器的不同在于,该温度传感器将温度检测,A/D转换,C PU处理和网络接口集成于一体,直接的数字输出不受电缆沟内的强电磁场干扰.另外,由于采用高精度和高稳定度的晶体测温技术,使得传感器既使直接安装到电缆接头上,也能保证0 .04℃的分辨率和稳定度.数字式电缆接头温度传感器解决了传统测温传感器在强电磁场环境下测量精度差,工作不稳定,运行维护量大的缺点.该传感器内置自校准和自检功能,无需用户维护.数字式电缆接头温度传感器已通过"电力工业部电力设备及仪表质量检验测试中心"的严格检验.5—5,简便可靠的多种报警方式系统具有多种报警方式,当发生报警时,主监控计算机能自动弹出报警窗口,显示出报警时间,报警测点名称和安装部位,在画面上,相应的测点会变色.同时发出声音报警并打印出报警记录,提醒运行人员检查,联网的计算机也可同步浏缆报警信息,所有的报警信息都被记录到数据库中,以备查阅.本系统的报警接口还提供了与控制室内已有的音响报警系统连接功能, 可以将报警信号送到控制室的光示牌进行报警.5—6,适于电缆沟内恶劣环境下工作系统为了适应电缆沟内潮湿多水并存在腐蚀性气体的环境,安装于电缆沟内的设备均作了专门的设计.电缆接头温度传感器是采用塑封的防水设计,该传感器可以在水的浸泡下长期稳定工作,网络集线器均做了专门的防潮,防尘,防腐的三防处理.5—7,免维护性能本系统是采用可靠的现场总线网络通讯技术,系统部件在运行时均能进行在线自检,温度传感器在每次测量时会进行自校准.监测计算机上的诊断窗口,可随时显示系统中每个部件的运行状态.整个测温网络,因采用总线型网络拓扑结构而变行非常简洁和可靠.在系统正常运行时无需人工维护.5—8,标准通讯方式,易于扩展系统采用完全的现场总线测量方式,使系统的扩展和与其它网络互连变行很方便,多只数字式温度传感器可直接连接到一条总线电缆上,在扩展测点时不受布线的限制.系统提供的标准TCP/IP协议接口,使得现场总线网络可与厂内的局域网络相联,实现信息的共享. 现场总线型网络结构使本系统可以不断扩充,它能充分适应不断变化的生产现场的需要,使用户的投资不会因系统的局限而被浪费.六,电缆故障在线监测系统设计说明6—1 设计图例系统部件表示符号及说明:6—2 电缆故障在线监测系统产品结构图七,系统部件编号:序号名称订货号备注1 离子感烟器OP-LWD1412/T1412 OP-01-002 智能温度传感器OP-LWD2001/T1001 OP-02-003 总线转接器OP-LWD2010 OP-02-014 跳线盒T2001 OP-01-015 集线器OP-LWD-2100 OP-03-006 现场网络接口OP-LWD-2485(双绞线) OP-04-007 现场网络接口OP-LWD-2450(光纤) OP-04-018 MIS网络接口NetLink/SWITCH-NET OP-04-029 网桥B1001 OP-04-0310 工控机 OP-05-0011 21寸显示器 OP-06-0012 21寸触模屏 OP-07-0013 机柜(可定制) OP-08-0014 防水机箱 OP-08-0115 防火槽盒 OP-08-0216 系统电源24VDC/20A(500W) OP-09-0017 AMP RJ45压接头 OP-10-0018 模块总线电缆AMP-1 OP-11-0019 温度总线电缆AMP-2 OP-11-0120 多模光纤(高压隔离用) OP-11-0221 系统安装维护工具一套 OP-12-0022 操作系统Windows NT4.0 OP-13-0023 监视管理软件OP-LWD SERVER4.65 OP-14-0024 监视管理软件OP-LWD CLIENT4.65 OP-15-00六,软件功能介绍1 基于客户/服务器(C/S)软件模式,功能强大运行稳定SCAN-2005系统软件由服务器软件和客户端监测分析软件两部分组成.服务器软件具有在线采集,监测,分析现场温度的功能,这些分析包括超温分析, 温升趋势分析,温度梯度分析和自动环境温度补偿等,并能作出报警 ,对比,历史记录等处理,保障在电缆发生事故之前作出处理.这些方法都是基于大量现场实践的基础上实现的,具有极高的可靠性和准确性.客户端软件运行在企业内部MIS网上的各台计算机上,采用Tcp/Ip协议,实现信息的共享,连接到网络的计算机均可实现现场数据的监测和分析.软件有效地利用了企业内部局域网,提高了企业现有资源的利用率,方便企业相关人员对电缆运行状态的监视与分析.2 直观显示电缆接头,电缆桥架分布及电缆走向软件充分发挥了温度监测与地理信息相结合的优势,在软件界面上直观显示电缆沟道图,并在沟道图中显示出电缆走向及电缆接头分布位置,软件可实时显示出电缆接头的温度数值及电缆沟道内的烟雾情况.。
人体体温实时在线监测系统及应用社保政策摘要:体温数据是医院病人重要的体征参数之一，其对病人的身体状况及病情诊断具有重要意义。
为实现体温数据的实时监测，提高医疗系统的工作效率，并将数据上传至中心计算机形成网络化存储，对一种基于单片机与无线数字传输模块的新式温度测量及通讯系统进行了研究，以此革新了传统的手工查测方式。
进行了硬件与软件设计，其中单片机负责数据采集及上传，并通过nRF24L01实现通讯。
运行表明，系统稳定、可靠，数据误差小，报警及时，实现了革新传统的人工体温查测方式，提高医疗系统的工作效率以及体温数据网络化的创新构想的目标。
关键词:单片机;温度测量;数字无线通讯模块;串口通讯模块;虚拟实验室软件0 引言温度测量广泛地应用于机械制造、产品加工、医疗技术等各个领域。
从以前最简单的温度计手工测量，到现在较为先进的电子温度测量技术，温度测量计经历了重大的“进化”。
在医疗领域，医护人员在了解病人健康状况、治疗以及监控管理的过程中，病人体温情况往往是最为基础和重要的一环。
病人体温反应了病人当前病情的具体情况，需要定时地测量以便医护人员作出最准确地判断和采取相应医疗措施。
就中国医疗领域目前的情况而言，多数医院仍采用较为落后的人工水银温度计体温测量方法，这种方法不但耗费时间巨大，而且在数据保存方面也不可靠。
由于人工测量难以实现精准的定时，病人在出现特殊情况的时候无法做到最为及时的反馈，从而容易造成延误治疗，使得病人的生命安全蒙受巨大的损失。
另一方面，庞大的体温数据通过手工记录，汇总分析的工作较为冗杂，出现失误的情况屡见不鲜，这又增加了医疗的不确定性。
所以，我国目前这种传统的体温人工测绘方式有待改进[1]。
在国外，相比于国内的情况，许多医院都已经将病人体温进行网络数据化处理，利用已有的网络通信能力实现体温的实时监护、管理。
这一方法不但高效、可靠、实用，并从长远来看，节省了大量的劳动力。
同时，从安全性上讲，水银温度计容易损坏，汞作为一种易挥发的剧毒物质，对人体造成的伤害是不可想象的;从精读上讲，水银温度计的精度是0.1 ?，而电子温度计的精度可达0.01 ?。
