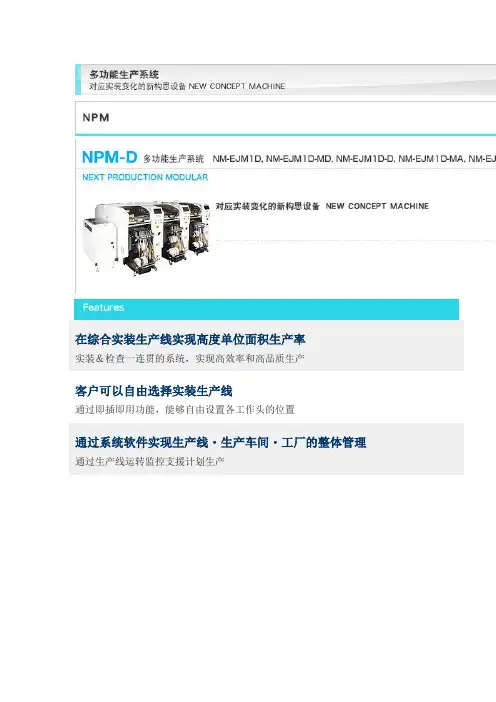

在综合实装生产线实现高度单位面积生产率实装＆检查一连贯的系统，实现高效率和高品质生产客户可以自由选择实装生产线通过即插即用功能，能够自由设置各工作头的位置通过系统软件实现生产线・生产车间・工厂的整体管理通过生产线运转监控支援计划生产机种名NPM-D后侧实装头前侧实装头16吸嘴贴装头 12吸嘴贴装头 8吸嘴贴装头 2吸嘴贴装头点胶头无实装头16吸嘴贴装头 NM-EJM1DNM-EJM1D-MD NM-EJM1D12吸嘴贴装头 8吸嘴贴装头 2吸嘴贴装头 点胶头 NM-EJM1D-MD -NM-EJM1D-D 检查头NM-EJM1D-MA NM-EJM1D-A无实装头NM-EJM1D NM-EJM1D-D -基板尺寸*1双轨式L 50 mm × W50 mm ～L 510 mm × W 300 mm 单轨式L 50 mm × W50 mm ～L 510 mm × W 590 mm基板替换时间双轨式0ｓ* *循环时间为4.5s以下时不能为0s。
单轨式 4.5 s电源三相AC 200, 220, 380, 400, 420, 480 V 2.5 kVA 空压源*20.5 MPa, 100 L /min（A.N.R.）设备尺寸*2W 835 mm × D 2 652 mm *3 × H 1 444 mm *4重量 1 600 kg（只限主体:因选购件的构成而异。
）贴装头16吸嘴贴装头(搭载2个贴装头时）12吸嘴贴装头(搭载2个贴装头时）8吸嘴贴装头(搭载2个贴装头时）2吸嘴贴装头(搭载2个贴装头时）贴装速度最快速度70 000cph（0.051 s/芯片）62 500cph（0.058 s/芯片）40 000 cph（0.090 s/芯片）8 500cph（0.423s/QFP）贴装精度（Cpk≧1）± 40 µm/芯片± 40 μm/芯片± 30 μm/QFP□12 mm 〜□32mm± 50 μm/QFP□12 mm 以下± 30µm/QFP元件尺寸(mm) 0402芯片*6〜L 6 ×W 6 ×T 30402芯片*6〜L 12 ×W 12× T 6.50402芯片*6〜L 32 × W 32 × T 120603芯片〜L 100 ×W 90 ×T 28元件供给编带编带宽：8 / 12 / 16 / 24 / 32 / 44 / 56 mm 编带宽：8〜56 / 72 / 88 /*1： 由于基板传送基准不同，与NPM （NM-EJM9B ）双轨规格不可连接。

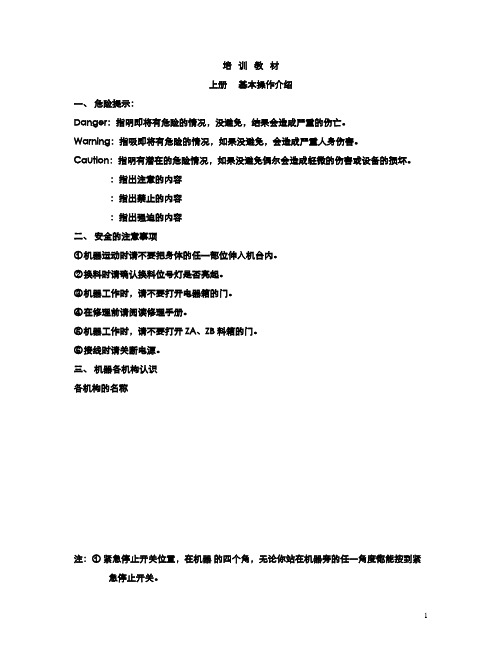

培训教材上册基本操作介绍一、危险提示：Danger：指明即将有危险的情况，没避免，结果会造成严重的伤亡。
Warning：指吸即将有危险的情况，如果没避免，会造成严重人身伤害。
Caution：指明有潜在的危险情况，如果没避免偶尔会造成轻微的伤害或设备的损坏。
：指出注意的内容：指出禁止的内容：指出强迫的内容二、安全的注意事项①机器运动时请不要把身体的任一部位伸入机台内。
②换料时请确认换料位号灯是否亮起。
③机器工作时，请不要打开电器箱的门。
④在修理前请阅读修理手册。
⑤机器工作时，请不要打开ZA、ZB料箱的门。
⑥接线时请关断电源。
三、机器各机构认识各机构的名称注：①紧急停止开关位置，在机器的四个角，无论你站在机器旁的任一角度都能按到紧急停止开关。
②修理开关的使用情况：当安全盘打开后，限制操作用，其只能在手动状态下，在使用时屏幕则变为黄颜色。
③识觉组件：④识别方式A、反射（黑色NOZZLE）B、透射（白色NOZZLE）⑤TRAY供给部：采用两升降机各20站（共40种）的供料方式两升降机ZA、ZB有四种的工作方式。
A、固定方式（选择使用ZA或ZB）B、交换方式（ZA和ZB上同样的材料，ZA上的材料用完则到ZB上同一站取料，ZB用完又回到ZA上取料）C、优先交换方式（ZA和ZB上同样的材料，ZA上的材料用完则到ZB上同一站取料， ZA上好料后又回到ZA取料）D、连接方式（ZA+ZB=75+75=150站）四、主操作盘的认识：1、SERVO MOTOR ON/OFF：伺服锁定开/关。
2、FRONT OPERATION LAMP：前操作盘有效指示灯。
3、MAIN CPU：主CPU的电源开关。
4、POWER ON LAMP：设备电源指示灯。
5、OPERATION READY ON：开机（指PANASET）。
6、OPERATION READY OFF：关机（指PANASET）。
7、START：开始开关，绿色错误信息的复位键。
