LED灯管参数

  • 格式：doc
  • 大小：18.50 KB
  • 文档页数：2

LED灯管参数：

1、产品规格：T8-1200mm（18W）

2、 色温：6000K

3、 亮度：1200-1600LM

4、 显色指数：RA>85

5、 实际工作功率：18W

6、 功率因数：PF>0.9

LED灯管优点：

1、 LED灯管更节能，LED节能灯管替代普通36+6W荧光灯更省电约60%；

2、 LED灯管光衰小：使用寿命长：旭光(玥明）LED节能灯管采用SMD3528采用先进的生产工艺，光衰小，平均使用寿命长达50000小时。 5000小时之平均光衰低于8%，30000小时之平均光衰低于30%（飞利浦日光灯灯管的使用寿命：7000小时，一年多就要更换；普通的节能灯管的使用寿命：3000小时，不到一年就要更换；）

3、 回收成本快：旭光LED节能灯管使用约6000小时及可收回成本

4、 LED灯管降低污染：旭光LED节能灯管不含金属汞，降低二氧化碳排放（每节约一度电可减少0.39KG二氧化碳的排放）。荧光灯管是紫外线光源经荧光粉转换为白光，LED白光灯是蓝光芯片经黄色荧光粉转换白光；光源波宽范围窄，可以控制在可见光内，不产生紫外线

5、 LED灯管安装简易，维护简便：旭光LED节能灯管更换不需改换灯具，不需改变线路，只需去掉镇流器直接接到灯管两端即可。

6、 更换成本低：3年质保，三年内无更换成本

7、 LED灯管高效转换,减少发热 传统灯具会产生大量的热能，而旭光LED节能灯管则是把80%的电能转换为光能，大大减少能源的浪费。 也不会使文件，衣物也产生退色现象

8、 LED灯管清静舒适,没有噪音 旭光LED节能灯管不会产生噪音，对于使用精密电子仪器的场合为上佳之选。适合于图书馆，办公室之类的场合

9、 LED灯管 光线柔和,保护眼睛 传统的节能灯管使用的是交流电，所以每秒钟会产生100－120次的频闪。旭光LED节能灯管是把交流电直接转换为直流电，不会产生闪烁现象，保护眼睛

10、 LED灯管不招蚊虫 中祥LED节能灯管不会产生紫外线 ， 不会象传统的灯具那样，有很多蚊虫围绕在灯源旁。室内会变得更加干净卫生整洁

11、 电压可调80V－245V 传统的日光灯是通过整流器释放的高电压来点亮的，当电压降低时则无法点亮。而旭光LED日光灯灯在一定范围的电压之内都能点亮，还能调整光亮度

12、 坚固牢靠,长久使用. 旭光LED灯管灯体本身使用的是环氧树脂而并非传统的玻璃，更坚固牢靠，即使砸在地板上LED也不会轻易损坏，可以放心地使用

13、 免维护 中祥LED灯管频繁开关不会导致任何损坏

14、 工作稳定 旭光LED灯管可以工作在低温-30℃ 高温55℃；电源采用恒流输出电源，具有过流、过压、雷电、高温保护，以充分保证产品的寿命和稳定性能

合集下载

T8 LED日光灯与传统日光灯管使用对比

T8 LED日光灯与传统日光灯管使用对比

T8 LED日光灯使用对比

一、范围

本标准是对T8 LED日光灯的产品规格、技术参数、测试标准、环境测试、使用方法及注意事项等的说明。

二、产品规格

1）名 称：T8 LED日光灯

2）型 号：T8-1200/900/600-XX-X

比如：T8-1200-26-A ，表示T8灯管类型，1200mm长，直径为26mm，A（为内部编号）型截面的灯管壳体。

3）外型尺寸：长度1200mm/900mm/600mm可选，直径26mm/28mm/30mm可选。

4）成品外形:

注：此型号为通用型LED日光灯，一些型号可能与此外观不同，以实物为准。

三、技术参数及产品特点

一）技术参数

序号 项目 规格及参数

T8-600 T8-900 T8-1200

1 输入电压 160~240V AC 47-63HZ 160~240V AC 47-63HZ 160~240V AC 47-63HZ

2 输出功率(W) 9 14 18

3 LED数量(PCS) 46 69 92

4 光通量(lm) 650~900 850~1400 1300~1800

5 工作温度（°C） -20~50 -20~50 -20~50

6 温升（°C） 17~19 17~19 17~19

7 功率因数 ≥0.65 ≥0.65 ≥0.65

8 产品尺寸 长度600mm*管径26mm/28mm/30mm可选 长度900mm*管径26mm/28mm/30mm可选 长度1200mm*管径26mm/28mm/30mm可选

9 日光灯色温（可选） 暖色3000-3500K，白色5000-6000K 暖色3000-3500K，白色5000-6000K 暖色3000-3500K，白色5000-6000K

二）、T8 LED日光灯与传统灯管投入成本与电费对比。

条件为：

1、以1支日光灯每天照明14小时计算。

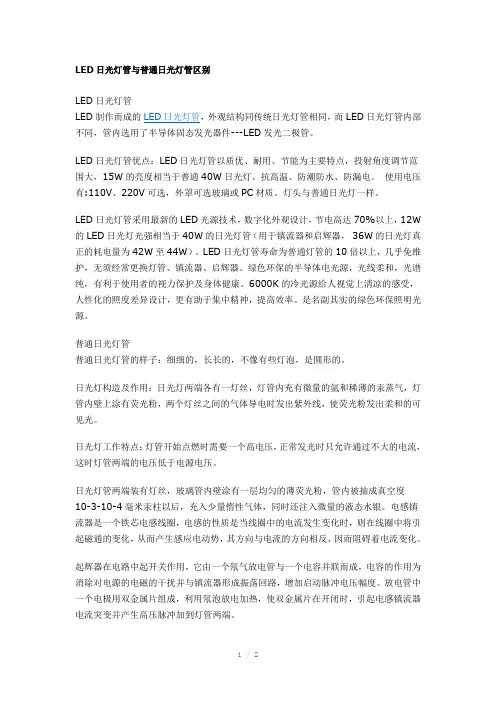

LED日光灯管与普通日光灯管区别

LED日光灯管与普通日光灯管区别

1 / 2 LED日光灯管与普通日光灯管区别

LED日光灯管

LED制作而成的LED日光灯管，外观结构同传统日光灯管相同，而LED日光灯管内部不同，管内选用了半导体固态发光器件---LED发光二极管。

LED日光灯管优点：LED日光灯管以质优、耐用、节能为主要特点，投射角度调节范围大，15W的亮度相当于普通40W日光灯。抗高温、防潮防水、防漏电。 使用电压有:110V、220V可选，外罩可选玻璃或PC材质。灯头与普通日光灯一样。

LED日光灯管采用最新的LED光源技术，数字化外观设计，节电高达70%以上，12W的LED日光灯光强相当于40W的日光灯管（用于镇流器和启辉器， 36W的日光灯真正的耗电量为42W至44W）。LED日光灯管寿命为普通灯管的10倍以上，几乎免维护，无须经常更换灯管、镇流器、启辉器。绿色环保的半导体电光源，光线柔和，光谱纯，有利于使用者的视力保护及身体健康。6000K的冷光源给人视觉上清凉的感受，人性化的照度差异设计，更有助于集中精神，提高效率。是名副其实的绿色环保照明光源。

普通日光灯管

普通日光灯管的样子：细细的，长长的，不像有些灯泡，是圆形的。

日光灯构造及作用：日光灯两端各有一灯丝，灯管内充有微量的氩和稀薄的汞蒸气，灯管内壁上涂有荧光粉，两个灯丝之间的气体导电时发出紫外线，使荧光粉发出柔和的可见光。

日光灯工作特点：灯管开始点燃时需要一个高电压，正常发光时只允许通过不大的电流，这时灯管两端的电压低于电源电压。

日光灯管两端装有灯丝，玻璃管内壁涂有一层均匀的薄荧光粉，管内被抽成真空度10-3-10-4毫米汞柱以后，充入少量惰性气体，同时还注入微量的液态水银。电感镇流器是一个铁芯电感线圈，电感的性质是当线圈中的电流发生变化时，则在线圈中将引起磁通的变化，从而产生感应电动势，其方向与电流的方向相反，因而阻碍着电流变化。

起辉器在电路中起开关作用，它由一个氖气放电管与一个电容并联而成，电容的作用为消除对电源的电磁的干扰并与镇流器形成振荡回路，增加启动脉冲电压幅度。放电管中一个电极用双金属片组成，利用氖泡放电加热，使双金属片在开闭时，引起电感镇流器电流突变并产生高压脉冲加到灯管两端。

p8技术参数,华唐电子

p8技术参数,华唐电子

P8技术参数

（1）、LED灯管组成

结构示意图

结构说明：每个像素点内采用1红1纯绿1纯蓝共1颗LED发光管。

序号 分析项目 专业分析内容

1 配色分析 为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为 R：G：B/3：6：1。

2 序号 项目 中心波长 亮度 视角 晶片厂家

1 正红LED 472 nm～474nm 1030mcd～1236 mcd 1200/500 光磊

2 纯绿LED 522 nm～524nm 2200mcd～2650 mcd 1200/500 士兰

3 纯蓝LED 619 nm～623nm 800mcd～880 mcd 1200/500 士兰

（2）、显示模组参数及配件

No 项 目 参 数 / 规 格

1. 模组名称 P8mm户外实像素全彩32点×16点模组

2. 模组尺寸 256mm×128mm

3. 像素点间距 8mm

4. 单点控制方式 4/1扫恒流驱动 5. 像点构成 1红1纯绿1纯兰（1R1G1B）

6. 驱动IC 聚积5020

7. 灯芯尺寸 红色管芯11im反极性 绿、蓝采用8*12im

（3）、屏体规格

说 明 技术指标参数

1、灯管 物理点间距：8mm

像素 形状 ：椭圆方径 5㎜

基 色：正红+纯绿+纯蓝

发光点颜色：1R1G1B

物理密度：15325点/m2

3、显示屏整屏 最佳视距：9～100m

最佳视角：水平120度，垂直50度

环境温度：存贮: -35℃ ～ +85℃ 工作：-25℃ ～ +65℃

相对湿度：10～95%

屏体厚度：≤＋维护厚度70CM

4、供电 工作电压：380∨±10%；AC50HZ，三相五线制

平均功耗：250～400W/m2

最大功耗：700/m2

5、屏体亮度 白平衡亮度：≥7500cd/㎡以上

6、控制系统 控制主机：联想开天主机或同档次计算机以上

发光二极管技术参数集

发光二极管技术参数集

发光二极管技术参数集

一、基本技术参数

1、电压额定值：2V-7V

2、最高工作温度：85℃

3、最大功耗：100mW

4、测试电流：20mA

5、长度：5mm、8mm、10mm

6、宽度：3.2mm

7、高度：2.8mm

8、发光角度：120°

9、发光颜色：红、绿、蓝、白、黄

10、光电转换效率：20-80％

11、环境调节电压：1.2V

12、抗浪涌电流：20mA

二、光学性能

1、标准视角：120°

2、发光强度：2mcd - 10mcd

3、色温：3000K-8500K 4、发光波长：590nm - 630nm (红色)；520nm - 570nm (绿色)；455nm - 475nm (蓝色)

5、波长偏差：±5nm

三、电学特性

1、电气特性：最大漏电流：50uA；最大回流漏电流：50uA；静态电容：50pF；反向电压：5V；电流驱动电压：3V；控制电压：2V

2、经济性：低成本、低功耗、高可靠性、低噪声、无热效应

四、绝缘性能

1、电气绝缘性：测试电压：100V，接触电阻：100MΩ min

2、绝缘材料：聚酯纤维，耐温：-40℃-120℃

3、绝缘厚度：0.22mm

五、安装要求

1、安装尺寸：0.5mm，可以节省安装空间

2、安装角度：±15°

3、安装方式：无接点式，便于安装和维护

4、安装精度：±0.2mm

六、性能特点

1、可靠性：抗震动、抗电磁干扰，高可靠性

2、高效率：低功耗、高转换效率、高光学性能 3、安全性：完整的安全电路设计，防止过流和过电压
