技师学院期末考试试卷电子技术基础

  • 格式：doc
  • 大小：318.00 KB
  • 文档页数：2

共 页 第 1 页

班 级 姓名 学号

………………………………………………密…………封…………线……………………………………………… 聊城市技师学院2013-2014学年第二学期末考试

电气工程 系 《 电子技术基础 》试题

命题人： 孙宝山 适用班级：13电气维修中级、13四年高电

题号 一 二 三 四 五 六 七 八 九 总分

分数

说明：本试卷分 部分，全卷满分 分。考试用时 分钟。

注 意 事 项：

一、选择题（本大题共＊题，每小题＊分，共计＊分。）

得分

评卷人

1. 当温度升高时，二极管正向特性和反向特性曲线分别（ ）。

A. 左移，下移 B. 右移，上移 C. 左移，上移 D. 右移，下移

2. 在PN结外加正向电压时，扩散电流 漂移电流，当PN结外加反向电压时，扩散电流 漂移电流。

A. 小于，大于 B. 大于，小于 C. 大于，大于 D. 小于，小于

3. 下列符号中表示发光二极管的为（ ）。

ABCD

4. 从二极管伏安特性曲线可以看出，二极管两端压降大于（ ）时处于正偏导通状态。

A. 0 B. 死区电压 C. 反向击穿电压 D. 正向压降

5. 硅三极管放大电路中，静态时测得集-射极之间直流电压UCE=0.3V，则此时三极管工作于（ ）状态。

A. 饱和 B. 截止 C. 放大 D. 无法确定

6.把差分放大电路中的发射极公共电阻改为电流源可以（ ）

A．增大差模输入电阻 B．提高共模增益

C．提高差模增益 D．提高共模抑制比

7. 乙类互补对称功率放大电路会产生交越失真的原因是（ ）

A．输入电压信号过大 B．三极管电流放大倍数太大

C．晶体管输入特性的非线性 D．三极管电流放大倍数太小

8. 为了稳定静态工作点，应引入（ ）负反馈。

A. 直流 B. 交流 C. 串联 D. 并联

………………………………………………………………………………………………………………………………9. 放大电路引入负反馈是为了（ ）。

A. 提高放大倍数 B. 稳定输出电流

C. 稳定输出电压 D. 改善放大电路的性能

10. 负反馈放大电路中，反馈信号（ ）。

A. 仅取自输出信号 B. 取自输入信号或输出信号

C. 仅取自输入信号 D. 取自输入信号和输出信号

二、判断题（本大题共＊题，每小题＊分，共计＊分。）

得分

评卷人

1. PN结在无光照、无外加电压时，结电流为零。 （ ）

2. 二极管在工作电流大于最大整流电流IF时会损坏。 （ ）

3. 二极管在工作频率大于最高工作频率fM时会损坏。 （ ）

4. 二极管在反向电压超过最高反向工作电压URM时会损坏。 （ ）

5 三极管的输出特性曲线随温度升高而上移，且间距随温度升高而减小。

6. 三极管放大电路中的耦合电容在直流分析时可视为短路，交流分析时可视为开路。

7. 三极管工作在放大区时，若iB为常数，则uCE增大时，iC几乎不变，故当三极管工作在放大区时可视为一电流源。

8. 放大电路只要静态工作点合理，就可以放大电压信号。 （ ）

9. 乙类双电源互补对称功率放大电路中，正负电源轮流供电。（ ）

10..集成放大电路采用直接耦合方式的主要原因之一是不易制作大容量电容。（ ）

11. 在放大电路中引入反馈，可使其性能得到改善。（ ）

12. 引入负反馈可以消除输入信号中的失真。（ ）

三、填空题

得分

评卷人

1. 在本征半导体中掺入 价元素得N型半导体，掺入 价元素则得P型半导体。

2. 二极管反向击穿分电击穿和热击穿两种情况，其中 是可逆的，而 会损坏二极管。

3. 半导体中有 和 两种载流子参与导电，其中 带正电，而 带负电。

4. 普通二极管工作时通常要避免工作于 ，而稳压管通常工作于 。

5. 硅管的导通电压比锗管的 ，反向饱和电流比锗管的 。

6. 纯净的具有晶体结构的半导体称为 ，采用一定的工艺掺杂后的半导体称为 。

共 页 第 2 页 共 页 第 4 页

………………………………………………密…………封…………线………………………………………………

………………………………………………………………………………………………………………………………

…………………………………………密…………封…………线………………………………………………

1. 放大电路如图所示，已知电容量足够大，Vcc=12V，RB1=15k，RB2=5k，RE=2.3k，RC =5.1k，RL=5.1k，三极管的β=100，200'bbr，UBEQ=0.7V。试：

（1）计算静态工作点（IBQ、ICQ、UCEQ）；

（2）画出放大电路的小信号等效电路；

7双极型半导体三极管按结构可分为 型和 型两种，它们的符号分别_______和

8. 某放大电路中，三极管三个电极的电流如图所示，测得IA=2mA，IB=0.04mA，IC=2.04mA，则电极 为基极， 为集电极， 为发射极；为 型管； 。

9. 硅三极管三个电极的电压如图所示，则此三极管工作于 状态。

10 三极管工作在放大区时，发射结为 偏置，集电结为 偏置。

11. 放大器的静态工作点过高可能引起______失真，过低则可能引起____ __失真。分压式偏置电路具有自动稳定____ __的优点

12 当差分放大电路输入端加入大小相等、极性相反的信号时，称为 输入；当加入大小和极性都相同的信号时，称为 输入。

13 差动放大电路具有电路结构___ _的特点，因此具有很强的__ 零点漂移的能力。它能放大__ _模信号，而抑制___ __模信号。

四、计算分析题

1 二极管电路如图所示，判断图中二极管是导通还是截止，并确定各电路的输出电压Uo。设二极管的导通压降为0.7V。

12V9VV1V2R+－Uo(c)9V12VV1V2R(d)+－Uo

合集下载

电子技术基础期末试卷(A卷)答案

电子技术基础期末试卷(A卷)答案

内蒙古应用技术专修学院2014 — 2015 学年第 2 学期

电子技术基础期末考试卷（A卷）答案

一、选择题

1 2 3 4 5 6 7 8 9 10

A A A B A C D D B

B

二、判断题

1 2 3 4 5

√ × × √ ×

三、填空题

1．0.5 、0.7 、0.1、0.2

2、 小 、 大

3、单向导电性、大于、变窄

4、单向导电性、电阻

5、耦合和旁路、结

6、增大、减小、增大

7、截止 ， 饱和 ， 放大 、直接

8、硅管、NPN 、 C

9、80 、10000

10.基极

四、简答题

1．答：在低频段影响放大电路频率特性的主要因素是隔直电容（耦合电容或旁路电容）。在高频段影响放大电路频率特性的主要因素是电路的分布电容及三极管的结电容等。

2．答：（1）负反馈使电压放大倍数减小；（2）提高了增益的稳定性；（3）减小了非线性失真；（4）展宽了频带；（5）抑制了反馈环内的干扰和噪声。（6）对输入电阻和输出电阻有影响。

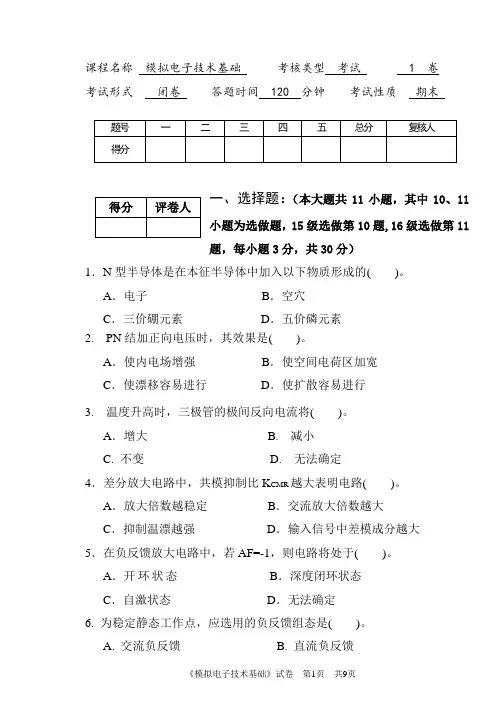

模拟电子技术基础期末考试试卷

模拟电子技术基础期末考试试卷

《模拟电子技术基础》试卷 第1页 共9页 课程名称 模拟电子技术基础 考核类型 考试 1 卷

考试形式 闭卷 答题时间 120 分钟 考试性质 期末

一、选择题：（本大题共11小题，其中10、11小题为选做题，15级选做第10题,16级选做第11题，每小题3分，共30分）

1．N型半导体是在本征半导体中加入以下物质形成的( )。

A．电子 B．空穴

C．三价硼元素 D．五价磷元素

2. PN结加正向电压时，其效果是( )。

A．使内电场增强 B．使空间电荷区加宽

C．使漂移容易进行 D．使扩散容易进行

3. 温度升高时，三极管的极间反向电流将( )。

A．增大 B. 减小

C. 不变 D. 无法确定

4．差分放大电路中，共模抑制比KCMR越大表明电路( )。

A．放大倍数越稳定 B．交流放大倍数越大

C．抑制温漂越强 D．输入信号中差模成分越大

5．在负反馈放大电路中，若AF=-1，则电路将处于( )。

A．开环状态 B．深度闭环状态

C．自激状态 D．无法确定

6. 为稳定静态工作点，应选用的负反馈组态是( )。

A. 交流负反馈 B. 直流负反馈 题号 一 二 三 四 五 总分 复核人

得分

得分 评卷人

《模拟电子技术基础》试卷 第2页 共9页 C. 电压负反馈 D. 电流负反馈

电子技术基础期末考试试题及答案

电子技术基础期末考试试题及答案

1 / 3 座号

XXX2018—2018学年度第二学期期末考试试卷

职高二 《电子技术基础与技能》

题 号 一 二 三 四 总 分

得 分

（本试卷满分100分，考试用时120分钟）

一、单项选择题（本大题共15小题，每小题2分，共30分）

在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的表格内错选、多选或未选均无分。

1.触发器与组合逻辑电路比较（）

A.两者都有记忆能力 B.只有组合逻辑电流有记忆能力

C.只有触发器有记忆能力 D.两者都没有记忆能力

2.与非门构成的基本RS触发器，输入信号S=0,R=1，其输出状态是（）

A.置1B.置0 C.不定 D.保持

3.RS触发器不具备功能（）

A.置1 B.置0 C.保持 D.翻转

4.某计数器逻辑功能每5个时钟脉冲循环一次，且在每次循环过程中每来一个脉冲计数器新态加1，则该计数器是（）

A.二进制加法器B.五进制加法器 C.十进制加法器D.五进制减法器

5.8421BCD码是常见的二—十进制码，下列是8421BCD码禁用码（）

A.1001B.0111C.1010D.0101

6.下列说法正确的是（）

A.Q=0称触发器处于0态B.Q=0称触发器处于1态

C.Q=0称触发器处于0态D.Q=1称触发器处于1态

7.JK触发器在时钟脉冲作用下，触发器置1，其输入信号为（）

A.J=1，K=1 B.J=0，K=0 C.J=1，K=0 D.J=0，K=1

8.D触发器在CP脉冲作用下，1nQ=（）

A.1 B.D C.0 D.nQ 9.下图所示可能是鈡控同步RS触发器真值表的是（）

10.电路如下图所示，若初态都为0，则n+1=1Q的是（）

11.五位二进制数能表示十进制数的最大值是（）

A.31B.32C.10 D.5

中职《 电子技术基础 》期末试卷(含参考答案)

中职《 电子技术基础 》期末试卷(含参考答案)

.

精品 2015 学年第 1 学期

《 电子技术基础 》期 末 试卷

（A卷，四大题型34小题）

考试形式： 闭卷

一、填空题（10小题，20空格，每空格1分，共20分。）

1、直流放大器产生零点漂移的原因是：________________；________________。

2、差分放大电路的共模抑制比KCMR的含义是___________________________________，KCMR越大，抑制零漂的能力越强。

3、集成运放在应用时，电路中需加保护电路，常用的保护电路有：________________保护；________________保护；________________保护。

4、要求放大电路输入电阻大、输出电阻小，可采用________________反馈；要求放大电路输入电阻小、输出电阻大，可采用________________反馈。

5、如果要求稳定放大器输出电压，并提高输入电阻，则应该对放大器施加_______________反馈；如果要求稳定放大器输出电流，并提高输出电阻，则应该对放大器施加_______________反馈。

6、如要产生较高频率的信号，可选用________________振荡器，如要产生较低频率的信号，可选用________________振荡器，如要产生频率________________的信号，可选用石英晶体振荡器。

7、放大器能否正常工作的首要重要条件是有合适的________________。

8、在单级共射极放大电路中，输入电压和输出电压的频率________________，________________电压被放大，而相位________________。

9、在桥式整流电路中，若输出电压为9V，负载中的电流为1A，则每个整流二极管应承受的反向电压为________________。

10、已知下图中三极管各极的电位，该三极管将处于________________工作状态。
