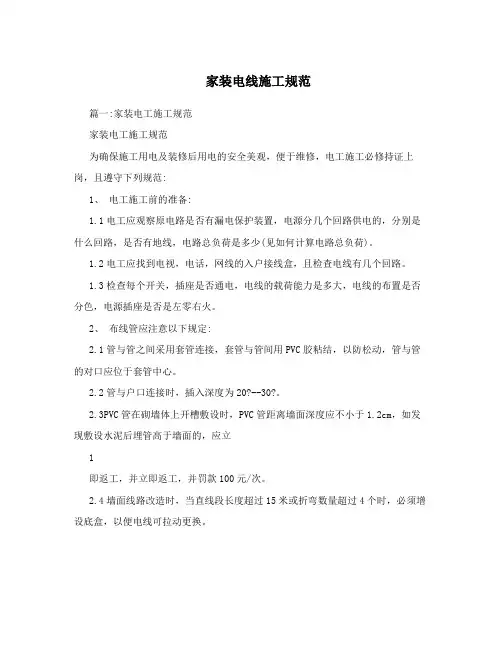

家装电线施工规范

篇一:家装电工施工规范

家装电工施工规范

为确保施工用电及装修后用电的安全美观，便于维修，电工施工必修持证上岗，且遵守下列规范:

1、 电工施工前的准备:

1.1电工应观察原电路是否有漏电保护装置，电源分几个回路供电的，分别是什么回路，是否有地线，电路总负荷是多少(见如何计算电路总负荷)。

1.2电工应找到电视，电话，网线的入户接线盒，且检查电线有几个回路。

1.3检查每个开关，插座是否通电，电线的载荷能力是多大，电线的布置是否分色，电源插座是否是左零右火。

2、 布线管应注意以下规定:

2.1管与管之间采用套管连接，套管与管间用PVC胶粘结，以防松动，管与管的对口应位于套管中心。

2.2管与户口连接时，插入深度为20?--30?。

2.3PVC管在砌墙体上开槽敷设时，PVC管距离墙面深度应不小于1.2cm，如发现敷设水泥后埋管高于墙面的，应立

1

即返工，并立即返工，并罚款100元/次。

2.4墙面线路改造时，当直线段长度超过15米或折弯数量超过4个时，必须增设底盒，以便电线可拉动更换。 2.5暗管在墙体内交叉，用曲弯弹簧做出长20cm的过桥弯惑通过接线盒调管(安装光板以便维修)，严禁走斜道，如发现暗管走斜线的，和未有过桥弯惑接线盒调管的，违者罚款20元/次。

2.6弯管要用专用的曲弯弹簧，禁止使用成品弯头，违者罚款20元/次。

2.7在布线套管时，同一沟槽如超过2根线管，管与管之间必须留?1.5cm的缝线，以防填充水泥或石膏时产生空鼓，违者罚款20元/次。

2.8导线在管内严禁接头，接头应在检修底盒或箱内，以便检修。

2.9管内导线的总横截面积应小于线管截面的40,，如发现单根PVC管里面同时走超过3根导线的，违者罚款50元/次。

2.10强、弱电线路不能在卫生间、厨房地面铺设，需走墙面和顶棚。所有入墙砖墙电线采用阻燃PVC套管埋设，预制结构埋不了PVC线管的可用腊管套线后埋设，违者罚款50元/次。

装修水电改造的步骤以及注意事项（认真总结）

水电是装修中的重中之重，假如没做好，不仅会影响居住使用的便利性和安全性，而且返工起来还特别麻烦，所以在装修过程中就肯定要特别注意。为此，下面我就给大家认真总结下装修水电改造的步骤以及注意事项，一起来看看吧。

一、装修水电改造的步骤

1、水电设计

依照居室设计图和客户实在需求进行水电走向的设计，定位时需要业主、设计师、水电师傅、地暖师傅、中央空调安装师傅一同到现场。一般来说，全部的线和管必需横平竖直，这样留照片存档后，就很简单找到每根线和每根管实在的位置和走向，便利以后的维护和修理和安装。后续假如显现问题，就不要全部重来，“对症下药”就行了。

2、开槽

工人按走向进行墙面或地面开槽，开槽过程中，不允许显现墙面横向开槽大于30厘米的现象，由于横向开槽将破坏整楼的承重，使得抗震本领降低而且墙面简单开裂。假如是保温墙的话，开很长的横槽有可能会导致开槽上部的保温层整体脱落。墙面开槽一般都应当是竖向垂直开槽。

3、安装

埋入管线（包括布线和接好管道）和暗盒，电路施工时先安装管路，然后再穿导线，这样可以避开将来换线显现导线无法抽动的现象。穿管不能使用软管，防止显现死角。同时电路接头不要暴露在外面，应当安装在线盒内，分线盒之间不允许有接头。

4、检测 检测电路，对水路进行试压，验收检查合格后要注意保存好电路施工图纸，图纸要与实际相一致，同时图纸上要标明导线规格及开关、插座位置。图纸是将来进行维护和修理的参照，很多业主都会疏忽这一点。有条件的建议用相机拍下水电竣工后各个部位的照片。

5、用水泥沙灰抹平线槽。

6、等刷墙或者壁纸铺贴完毕后，进行电路面板的安装。

二、水电改造注意事项

1、电路设计要合理

水电改造过程中，首先要注意电路的设计，要认真考虑其可行性、可用性、合理性等，之后再确定电路走向。同时，电路的设计也要注意快捷性，在电器插头比较集中的地方，可以考虑接一个插线板，这样的效果往往要比设置满墙的插座要好的多。

第1篇

一、前期准备

1. 设计阶段：根据建筑需求，设计师制定电路设计方案，包括电源、照明、插座、弱电等线路的布局。

2. 报批流程：将设计方案提交相关部门进行审核，确保符合国家相关标准和规范。

3. 材料采购：根据设计方案，采购所需电线、电缆、开关、插座、配电箱等材料。

二、现场施工

1. 水电定位：与业主、水电工、设计师共同确认电路改造方案，确定电源、照明、插座等设备的安装位置。

2. 开槽：按照设计方案，使用云石机或角磨机进行开槽，槽口深度为线管直径的1.5倍，确保槽口横平竖直。

3. 预埋线管：将线管铺设在槽内，线管需横平竖直，避免弯曲和交叉。在拐角处设置管卡，确保线管固定。

4. 安装底盒：将底盒安装在槽内，底盒需与墙面齐平，高度统一。根据设备类型，分别安装插座、开关、弱电面板等。

5. 铺设电线：将电线穿入线管，确保电线无扭曲、打结。在穿线过程中，注意预留适当长度的电线，方便后期接线。

6. 接线：按照电路图，将电线接至对应的设备。接线时，确保接点牢固、无松动，并使用绝缘胶带进行包裹。

7. 测试：在接线完成后，进行电路测试，确保电路系统正常工作。

三、后期验收

1. 施工验收：在施工过程中，监理人员需对电路工程进行定期检查，确保施工质量。

2. 隐蔽工程验收：在电线、线管、底盒等安装完成后，进行隐蔽工程验收，确保各项指标符合要求。

3. 系统验收：在电路系统安装完成后，进行系统验收，包括电源、照明、插座、弱电等设备的运行情况。 4. 验收报告：将验收结果形成书面报告，提交业主和相关部门。

四、后期维护

1. 定期检查：对电路系统进行定期检查，发现隐患及时整改。

2. 维修保养：对电路设备进行定期保养，确保系统长期稳定运行。

总之，电路工程的施工流程是一个严谨、细致的过程，从前期设计到后期验收，每个环节都需严格按照规范执行，以确保电路系统的安全、稳定和高效。

第2篇

一、前期准备

1. 设计：根据建筑物的使用需求，由专业的设计师进行电路设计，包括电源、照明、插座、弱电（电话、网络、电视等）等布线方案。

居家电路改造设计电路改造注意事项

电路改造次序

1、开槽：事先规划好电路的走向，和水路一样遵从横平竖直的原则，并将开关插座的底盒预埋在相应的位置处。除去一些特别的开关、插座的位置，一般插座离地30厘米左右，开关离地120厘米到150厘米左右，同一空间的开关或是插座，要保持在同一水平线上。

2、埋管线：埋管时，要注意电线管道与水管、燃气管道之间至少保持30厘米以上的距离，为防止信号干扰，强、弱电管的距离最低保持在50厘米以上；

3、封槽：电路改造封槽一般采纳水泥封槽，为了保持水泥封槽的强度，所以用于封堵线槽的水泥必需和原有结构的水泥比例保持一致。但需要注意的是，水泥特有的物理属性，它的收缩性比较大，很简单显现裂缝等问题，所以利用水泥封槽，封槽口最好做两次以上。

电路改造设计方案

1、电线标准的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4.0平方的电线，热水器要用6.0平方的电线。空调，浴霸，电热水器，冰箱的线路有必要从开关箱开端。

2、三线制装置有必要用三种不一样色标。原则上，赤色、黄色、蓝色、为火线色标。蓝色、绿色、白色为零线色标，黑色，黄绿彩线为接地色标。

3、一切导线装置时，有必要用相应的PVC管子穿起来，埋在事前凿出的深宽为4*3cm的槽子里，如遇并排线路需要把槽子凿宽时，不能影响别的工种施工，必要时可和木瓦工协商解决施工中的难题，不得有只顾自个，而不顾大局的施工作风。 4、一切预埋导线留在接线盒处的长度为20cm，接线盒有必要用水泥砂浆封装坚固，并使其坚持规定，不得倾斜，其合口要略低于墙面0.5cm。总开关箱的巨细可视客户用电线多少来断定。

5、一切导线散布到位承认无误后，可通电试验，方法为将一切用电接头接上灯头套上15w灯泡，接通电源如全亮阐明该户电路装置基本合格，这时可填写工程交接单。请其它工种负责人签字检验，电气荫蔽工程开始完毕。

6、装置各种灯具和开关面板，需在油漆快要撤场前三天或油漆终一遍时出场，大型吊灯顶部有必要事前用胀大螺丝固定4*3cm木方，然后将吊灯固定螺丝切在木方上。一切开关的面板装置有必要平坦规定，不得倾斜。扣板吸顶灯装置时，有必要将固定螺丝切在木楞子上，禁止切在扣板上（此木楞可事前请木工装置好）。
