变电运行倒闸操作中常见问题的研究

典型倒闸操作的危险点及其防范措施

背景介绍

在电力系统中，倒闸操作是一项非常重要的工作。倒闸是一种开关动作，可以将电路从电源中隔离，在修理、检查或者灾难情况下切断电路。然而，倒闸操作也是一项危险的任务，操作不当可能导致严重的人身伤害和电气故障。因此，了解典型倒闸操作的危险点以及防范措施十分必要。

倒闸操作的危险点

危险点1：电弧伤害

在进行倒闸操作时，经常会发生电弧情况。电弧是电流穿过空气或其他介质时产生的气体放电，如果没有采取适当的措施，有可能造成人身伤害、设备损害或火灾等严重后果。

危险点2：倒闸操作误判

倒闸操作误判是指由于误操作、设备故障、外界干扰等因素，造成倒闸操作发生错误。此种情况下会使得电路无法正常切断或导致电路意外切断，对电网、电源设备等造成严重损害，甚至危及生命安全。

危险点3：设备故障

在倒闸操作中，经常会遇到电源设备故障的情况，例如合闸机构卡死、断路器开关失灵等。如果不能及时发现和处理这些故障，会影响倒闸操作的有效性和安全性。 预防和控制措施

为了保障倒闸操作的安全性，需要从以下几个方面提出预防和控制措施

预防和控制措施1：操作规程和安全训练

制定操作规程和管理制度，明确操作人员的职责和岗位要求，确保操作人员具备适当的技能和经验。同时，对操作技能进行培训和考核，规范操作流程，提高操作人员的技能水平。

预防和控制措施2：设备维护和检修

保持电源设备的良好状态，及时发现和处理设备故障，预防电源设备故障对倒闸操作的影响。同时，经常对设备进行检修和维护，定期更换易损部件，确保设备的可靠性。

预防和控制措施3：现场安全控制

在倒闸操作现场，要设置警示线和安全防护措施，确保安全控制的有效性。现场作业人员应佩戴防静电服和防护手套等安全防护用品，防止电气事故发生。

预防和控制措施4：操作监控和应急预案

实行倒闸操作监控制度，设置监控岗位和监控设备，及时发现和处理倒闸操作的异常情况。同时，制定应急预案，明确应急响应措施和责任分工，以保障倒闸操作的及时性和有效性。 总结

变电站倒闸操作中误操作的原因及对策

摘要：在变电站日常工作中，倒闸操作作为重点的工作内容之一，具有一定的典型性和特殊性。无论是改变电网运行方式还是线路的停送电，都直接关系到倒闸操作。如果发生操作失误的现象会损伤电气设备。因此应注重倒闸操作，并全面地分析是否存在潜在危险点，还应熟练地掌握具体的操作流程，进而避免发生误操作，保证电网安全可靠运行。

关键词：变电站；倒闸操作；误操作；原因；对策

1变电运维专业误操作风险分析

1.1因人员业务技能水平低造成误操作

部分变电站运维人员年纪大，参加工作时没有学历，学习培训能力弱，学习培训积极性低，对业务流程知识和技能掌握较差，填写误操作票。其他人员在检查和持票操作过程中未发现误操作票，导致误操作。一些变电站操作和维护人员向调度员发出指令，以打开和关闭发电机变压器组的维护功能。由于他们的业务技能不太高，没有正确理解调度的目的就匆忙投入实际操作，并实施了错误使用。有误操作，如误开、误关（插入）引脚、连接件、短路故障件、误开、误关时间常数区、误开、误关保护装置、误开、误关二次电源主开关等。

1.2因人员误接令造成误操作

由于调度员下达了错误的调度命令，或变电站运维人员在接到调度员命令时没有严格遵守重复命令的规定，变电站运维人员在接到命令时对调度命令产生了怀疑，他们没有从哨所调度员那里清楚地理解调度员的命令，也没有正确地理解调度员的命令。其他人员没有提前发现错误的调度命令，错误命令的执行导致误操作；或订单被收货人员错误转移，实际操作人员和监控人员没有及早发现，导致误操作。

1.3设备自身存在故障 电气设备本身存在设备故障问题，这将导致误操作。以轿厢电源开关拉动和闭合接地闸刀开关为例。机械设备标记已打开，但事实上，闸刀开关尚未打开。如果隔离开关的位置上标记有问题，错误的位置数据信号将传输给操作和维护人员，导致带负载的闸刀存在。此外，由于防误触锁定装置的系统软件未得到维护，系统软件未处于良好的运行状态，实际操作人员强行将其打开，导致设备没有防误触效果。

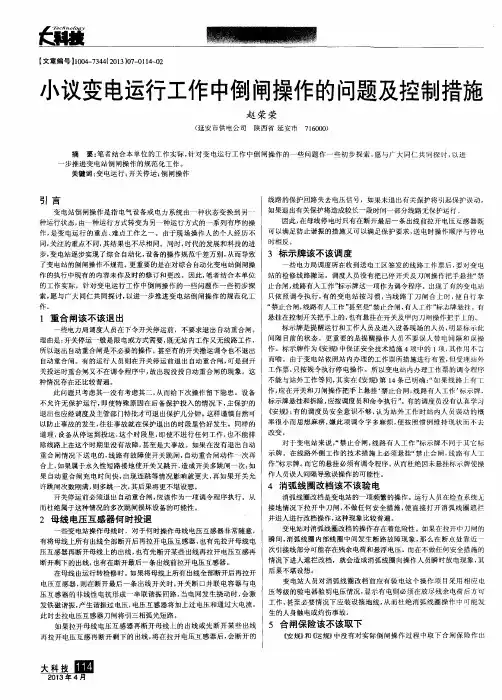

【文章编号】１００４—７３４４（２０１３）０７一Ｏ１　１４～０２　小议变电运行工作中倒闸操作的问题及控制措施　赵荣荣　（延安市供电公司　陕西省延安市７１６０００）　摘要：笔者结合本单位的工作实际，针对变电运行工作中倒闸操作的一些问题作一些初步探索，愿与广大同仁共同探讨，以进　一步推进变电站倒闸操作的规范化工作。　关键词：变电运行；开关停运；倒闸操作　引言　变电站倒闸操作是指电气设备或电力系统由一种状态变换到另一　种运行状态，由一种运行方式转变为另一种运行方式的一系列有序的操　作，是变电运行的重点、难点工作之一。由于现场操作人的个人经历不　同，关注的重点不同，其结果也不尽相同。同时，时代的发展和科技的进　步，变电站逐步实现了综合自动化，设备的操作规范千差万别，从而导致　了变电站的倒闸操作不规范。更重要的是在对综合自动化变电站倒闸操　作的执行中现有的内容未作及时的修订和更改。因此，笔者结合本单位　的工作实际，针对变电运行工作中倒闸操作的一些问题作一些初步探　索，愿与广大同仁共同探讨，以进一步推进变电站倒闸操作的规范化工　作。　１重合闸该不该退出　一些电力局调度人员在下令开关停运前，不要求退出自动重合闸。　理由是：开关停运一般是限电或方式需要，既无站内工作又无线路工作，　所以退出自动重合闸是不必要的操作。甚至有的开关撤运调令也不退出　自动重合闸。有的运行人员则在开关停运前退出自动重合闸，可是到开　关投运时重合闸又不在调令程序中，故出现没投自动重合闸的现象。这　种情况存在还比较普遍。　此问题只考虑其一没有考虑其二，从而给下次操作留下隐患。设备　不允许无保护运行，即使特殊原因在后备保护投入的情况下，主保护的　退出也应经调度及主管部门特批才可退出保护几分钟。这样谨慎自然可　以防止事故的发生，往往事故就在保护退出的时段里恰好发生。同样的　道理，设备从停运到投运，这个时段里，即使不进行任何工作，也不能排　除线路上在这个时期里没有故障，甚至是大事故。如果在没有退出自动　重合闸情况下送电的，线路有故障使开关跳闸，自动重合闸动作～次再　合上，如果属于永久性短路接地使开关又跳开，造成开关多跳闸一次；如　果自动重合闸充电时问快，出现连跳等情况影响就更大，再如果开关允　许跳闸次数刚满，则多跳一次，其后果将更不堪设想。　开关停运前必须退出自动重合闸，应该作为一项调令程序执行。从　而杜绝属于这种情况的多次跳闸损坏设备的可能性。　２母线电压互感器何时投退　一些变电站操作母线时，对于何时操作母线电压互感器非常随意，　有将母线上所有出线全部断开后再拉开电压互感器，也有先拉开母线电　压互感器再断开母线上的出线，也有先断开某些出线再拉开电压互感再　断开剩下的出线，也有在断开最后一条出线前拉开电压互感器。　在母线由运行转检修时。如果将母线上所有出线全部断开后再拉开　电压互感器，则在断开最后一条出线开关时，开关断口并联电容器与电　压互感器的非线性电抗形成一串联谐振回路，当电网发生挠动时，会激　发铁磁谐振，产生谐振过电压，电压互感器将加上过电压和通过大电流，　此时去拉电压互感器刀闸将引三相弧光短路。　如果拉开母线电压互感器再断开母线上的出线或先断开某些出线　再拉开电压互感再断开剩下的出线，将在拉开电压互感器后，会断开的　撞Ⅱ衄　２０１３年４月　线路的保护回路失去电压信号，如果未退出有关保护将引起保护误动，　如果退出有关保护将造成较长一段时间一部分线路无保护运行。　因此，在母线停电时只有在断开最后一条出线前拉开电压互感器既　可以满足防止谐振的措施又可以满足保护要求，送电时操作顺序与停电　时相反。　３标示牌该不该调度　一些电力局调度所在收到送电工区签发的线路工作票后，要对变电　站的检修线路撇运。调度人员没有把已停开关及刀闸操作把手悬挂“禁　止合闸，线路有人工作”标示牌这一项作为调令程序。出现了有的变电站　只依照调令执行，有的变电站按习惯，当线路丁刀闸合上时，便自行拿　“禁止合闸，线路有人工作”甚至是“禁止合闸，有人工作”标志牌悬挂。有　悬挂在控制开关把手上的，也有悬挂在开关及甲丙刀闸操作把手上的。　标示牌是提醒运行和工作人员及进入设备现场的人员，明显标示此　间隔目前的状态。更重要的是提醒操作人员不要误人带电间隔和误操　作。标示牌作为《安规》中保证安全技术措施４项中的１项，其作用不言　而喻。由于变电站依照站内办理的工作票所措施进行布置，但受理站外　工作票，只按规令执行停电操作。所以变电站内办理工作票的调令程序　不能与站外工作等同，其实在《安规》第１４条已明确：“如果线路ｊ：有工　作，应在开关和刀闸操作把手上悬挂‘禁止合闸，线路有人工作’标示牌，　标示牌悬挂和拆除，应按调度员和命令执行”。有的调度员没有认真学习　《安规》；有的调度员安全意识不够，认为站外工作时站内人员误动的概　率很小而思想麻痹，嫌此项调令字多麻烦，便按照惯例维持现状而不去　改变。　对于变电站来说，“禁止合闸，线路有人工作”标示牌不同于其它标　示牌。在线路外侧工作的技术措施上必须悬挂“禁止合闸，线路有人工　作”标示牌。而它的悬挂必须有调令程序。从而杜绝因未悬挂标示牌使操　作人员误人间隔导致误操作的可能性。　４消弧线圈改档该不该验电　消弧线圈改档是变电站的一项频繁的操作。运行人员在检查系统尤　接地情况下拉开中刀闸，不做任何安全措施，便直接打开消弧线圈遮拦　并进人进行改档操作，这种现象比较普遍。　变电站对消弧线圈改档的操作存在着危险性。如果在拉开中刀闸的　瞬间，消弧线圈内部线圈中间发生断路故障现象，那么在断点处靠近一　次引接线部分可能存在残余电荷和悬浮电压。而在不做任何安全措施的　情况下进人遮拦改档，就会造成消弧线圈向操作人员瞬时放电现象，其　后果不堪设想。　变电站人员对消弧线圈改档前应有验电这个操作项目采用相应电　压等级的验电器验明电压情况，显示有电则必须在放尽残余电荷后方可　工作，甚至必要情况下应装设接地线，从而杜绝消弧线圈操作中可能发　生的人身触电或灼伤事故。　５合闸保险该不该取下　《安规》和　

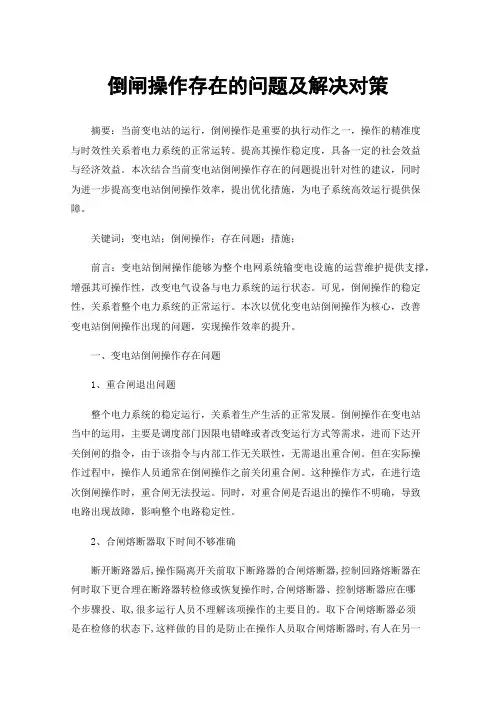

倒闸操作存在的问题及解决对策

摘要：当前变电站的运行，倒闸操作是重要的执行动作之一，操作的精准度与时效性关系着电力系统的正常运转。提高其操作稳定度，具备一定的社会效益与经济效益。本次结合当前变电站倒闸操作存在的问题提出针对性的建议，同时为进一步提高变电站倒闸操作效率，提出优化措施，为电子系统高效运行提供保障。

关键词：变电站；倒闸操作；存在问题；措施；

前言：变电站倒闸操作能够为整个电网系统输变电设施的运营维护提供支撑，增强其可操作性，改变电气设备与电力系统的运行状态。可见，倒闸操作的稳定性，关系着整个电力系统的正常运行。本次以优化变电站倒闸操作为核心，改善变电站倒闸操作出现的问题，实现操作效率的提升。

一、变电站倒闸操作存在问题

1、重合闸退出问题

整个电力系统的稳定运行，关系着生产生活的正常发展。倒闸操作在变电站当中的运用，主要是调度部门因限电错峰或者改变运行方式等需求，进而下达开关倒闸的指令，由于该指令与内部工作无关联性，无需退出重合闸。但在实际操作过程中，操作人员通常在倒闸操作之前关闭重合闸。这种操作方式，在进行造次倒闸操作时，重合闸无法投运。同时，对重合闸是否退出的操作不明确，导致电路出现故障，影响整个电路稳定性。

2、合闸熔断器取下时间不够准确

断开断路器后,操作隔离开关前取下断路器的合闸熔断器,控制回路熔断器在何时取下更合理在断路器转检修或恢复操作时,合闸熔断器、控制熔断器应在哪个步骤投、取,很多运行人员不理解该项操作的主要目的。取下合闸熔断器必须是在检修的状态下,这样做的目的是防止在操作人员取合闸熔断器时,有人在另一处进行断路器的操作,避免操作人员受到伤害,在检修断路器的时候也需要防止被误动伤害操作人员。

3、操作人员存在问题

操作人员是变电站倒闸操作的关键人物，操作人员的操作是否正确能够直接决定倒闸操作的正确性。操作人员存在的问题主要由以下几点：1）操作人员综合素质不达标，技术能力差。2）操作人员自身责任心不强，缺乏职业道德。3）操作人员在进行倒闸操作的时候出现注意力不集中、疲劳作业等问题；四是操作人员对于倒闸操作过程中潜在的危险点没有加强认识，没有深刻认识到倒闸过程的重要性。另外，管理人员管理不当、乱下命令也会造成倒闸操作出现问题。
