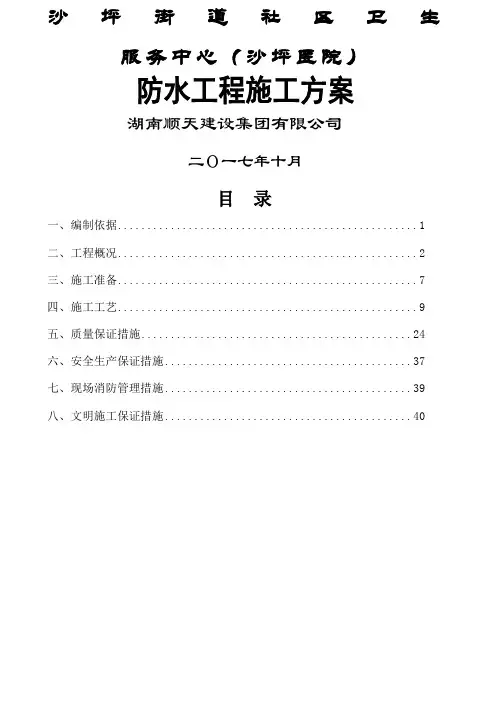

防水工程方案

防水工程方案

1.1.1自粘式防水卷材

1、施工工艺流程

地下室底板、侧墙均采用自粘防水卷材作为柔性防水层。卷材的接缝和细部节点应粘接密封牢固，以保证防水效果。

基层处理→基面弹线定位→空铺卷材→长、短边搭接→节点做法→自检、修补、报验→进行下道工序

2、操作要点

1）基层处理

（1）底板垫层表面应坚实、平整、干净，其平整度要求：D/L≤1/10（其中D为相邻两凸面间的最大深度，L为相邻两凸面间的最小距离）。垫层混凝土浇筑完毕后及时收面压实，表面不得有缺口或孔洞。如不符合，应再进行找平处理。地库和主楼侧墙结构的表面基层需按图纸要求进行找平处理后方可施做防水层。

（2）由于地下室基础垫层铺设防水层的基面可潮湿，但不得有明水。防水层不得在雨雪天气条件下施工，应在降雨降雪过程结束后，把所降雨雪扫清，然后方可进行防水层施工。对于混凝土垫层平面，无需等待干燥，初凝后能够上人即可进行铺设。

（3）对于凸出基层表面的坚硬石块、钢筋、螺栓等应处理平整，达到基面平整要求。对于低凹不平整的基面，应在低凹处涂抹水泥砂浆进行找平处理。

（4）若基层表面有垃圾、泥沙等杂物，须用笤帚清扫干净。根据现场实际情况，在必要时可采用吸尘器清理基层。

2、基面弹线定位

铺设防水卷材前，先合理划分施工段，提前放线定位卷材铺设位置，以便于根据操作和运输方便安排先后次序，在每段中要先铺贴较远部分，后铺贴较近部分，这样可保证施工人员不过多踩踏已完成的卷材防水层，以利卷材防水层的成品保护，减少节点处理不到位及减少材料浪费。

3、空铺卷材 涂刷基层处理剂后，揭除自粘防水卷材下表面隔离膜，将防水卷材铺贴在已涂水泥胶浆的基层上，卷材与相邻卷材之间为平行对接，对接缝应尽量拼严。（当采用搭接方式时，将下层卷材上表面搭接部位隔离膜及上层卷材下表面隔离膜揭除，然后搭接密实）。对接口密封采用附加自粘封口条密封。对接口密封时，先将卷材搭接部位上表面的隔离膜揭除，再粘贴附加自粘封口条。若搭接部位被污染，需先清理干净。（当上、下层卷材之间采用搭接方式时，无需自粘封口条,搭接宽度不小于60mm）。自粘防水卷材在立墙上铺贴时，在卷材收口处应临时密封（可用胶带或加厚水泥浆密封），以防止立墙收头处水份过快散失。

4、长、短边搭接

相邻的防水卷材在长边方向与前一幅卷材的搭接应按照卷材预留自粘边搭接进行铺设，搭接宽度为80mm，且不超过自粘搭接边指导线；进行卷材搭接操作时，撕去搭接边上覆盖的隔离膜，保证搭接处干净、干燥、没有灰尘，用压辊压实卷材搭接边，排出搭接边的气泡，紧密压实粘牢。短边方向由于卷材未预留自粘边，需先弹线照直，保证搭接宽度不小于80mm；然后使用热风枪对搭接边进行加热，同时配合采用铲刀将卷材表面耐候颗粒层铲除，保证搭接处干净、整齐；清理完毕后采用配套双面胶带粘接在搭接区，撕去双面胶带覆盖的隔离膜，保证搭接处干净、干燥、没有灰尘，用压辊压实卷材搭接边，排出搭接边的气泡，紧密压实粘牢。重复上述操作，直至平面卷材铺设作业完成。长、短边搭接大样详防水卷材长短向搭接处理示意图：

图1.1.1-1 防水卷材长短向搭接处理示意图

卷材在铺设过程中，对于卷材的搭接部位，若人为原因导致胶粘层脱落或在长时间阳光曝晒下胶粘层粘性下降，应使用密封膏密封此处，按要求铺贴。底板及侧墙防水大样如下图：

图1.1.1-2 底板及侧墙防水详图

5、节点做法

1）桩头做法

基层检查验收→清理、润湿基面→满抹20厚高强聚合物水泥砂浆于桩头部分→洒水养护→铺贴卷材于桩根部→涂刷专用密封膏→检查验收

用高强聚合物水泥砂浆将桩头和混凝土底板结合成一个整体，并利用配套密封胶等材料的延展性和良好的密封性，以有效的解决桩头和底板间混凝土施工缝的问题，同时在桩顶钢筋的根部安装环状的遇水膨胀止水条，进一步解决缝隙渗水的问题。

施工要点：

① 自粘防水卷材铺贴至桩周边后用密封膏封严；

② 桩头防水层须与垫层防水层连为一体； ③ 桩头顶面抹20厚高强聚合物水泥砂浆。注意将桩头上的砂眼、微细空隙用防水涂料涂实。桩头顶面和侧面的裸漏处涂抹的高强聚合物水泥砂浆应延伸到结构底板垫层250mm处；

④ 涂刷高强聚合物水泥砂浆时须连续均匀不得少涂漏涂；

⑤ 桩头钢筋根部用遇水膨胀止水胶做密封胶圈。遇水膨胀止水胶应采用专用注胶器挤出粘结在施工缝表面，并做到连续、均匀、饱满，无气泡和孔洞，挤出宽度及厚度应符合设计要求；止水胶挤出成形后，固化期内应采取临时保护措施；止水胶固化前不得浇筑混凝土。

2）阴阳角防水做法

图1.1.1-3 阴阳角防水节点

3）防水修补

对于直径不大于 5mm 的破损部位，采用配套密封膏进行涂刷密封处理即可；对于直径大于 5mm 的破损部位，应按照破损部位的尺寸，以超过破损部位边缘

100mm把卷材裁成片状，修补用的片材尺寸不小于75x75mm，并使用配套专用双面胶胶粘贴修补；对于的条状穿透划痕破坏，则需要以划痕为中心线，按照以超过破损部位边缘100mm把卷材裁成条状，修补用的条状片材尺寸宽度不小于 150mm，使用格雷斯专用胶进行粘贴修补；若每平方米出现破损面积超过 50%的较大面积破坏，则须切除破损部位的卷材，按照裁掉的破损部进行大面修补，按照使用专用双面胶粘贴密封。

1.1.2混凝土结构自防水

1、混凝土刚性防水主要做好混凝土的配比和施工工作，在施工过程中必须振捣密实，特别主要后浇带的刚性防水工作，施工缝止水采用止水钢板，做法见下图所示。

图1.1.2-1 施工缝防水节点图

在外侧柔性防水施工时，对于施工缝部位增加一道防水卷材附加层。

1.1.3地下室外墙卷材防水施工

1、工艺流程：

地下室防水工艺流程为：基层验收交接→基层表面清理修补→定位、弹基准线→转角附加卷材粘贴，节点加强→铺贴自粘防水卷材→辊压、排气→收头处理及搭接→组织验收→保护层施工。

2、施工控制要点

1）现场检查防水基层，完成工序交接检。防水基层须平整牢固，不得有突出的尖角，凹坑和表面起砂现象，表面应清洁干燥，含水率不大于9%。

2）不符合要求的基层进行清理、修补，符合防水基层要求。

3）涂刷基层处理剂：将基层表面清扫干净，涂刷基层处理剂，涂刷薄厚一致；局部边角细部不易涂刷时，用毛刷均匀涂刷。不得有漏刷、麻点等缺陷，涂刷时按一个方向进行，厚薄均匀，不漏底、不堆积。

4）定位、弹基准线确定铺贴卷材的具体位置。 5）结构阴阳角处贴附加防水卷材一道，且宽度不小于500mm。

6）卷材铺贴：

（1）立面卷材采用滚铺法满粘施工：用一根钢管插入成筒卷材中心的纸芯筒，由两人各持钢管一端抬至待铺位置的基层基准线起始端，并将卷材展出约500mm，由另一人掀剥此部分卷材的隔离纸，并将其卷到已用过的包装纸芯筒上。将已剥去隔离纸的卷材对准已弹好的基线轻轻摆铺，再加以压实。起始端铺贴完成后，一人缓缓掀剥隔防纸卷入上述纸芯筒上，并向前移动，抬着卷材的两人同时沿基准线向前滚铺卷材。注意抬卷材两人的移动速度要相同、协调。滚铺时不能太松弛；铺完一幅卷材后，用长柄滚刷，由起端开始，彻底排除卷材下面的空气，然后再用大压辊或手持式轻便振动器将卷材压实，粘贴牢固。

（2）里层卷材完成后，开始铺贴外层卷材。将里层卷材表面清理干净，从一端开始铺贴第二层卷材，边粘贴边辊压用力向前、向外侧（赶）滚压排出空气，使卷材牢固粘贴在里层卷材上。第二层防水卷材第一层防水卷材铺贴方向一致，且搭接缝错开三分之一卷材宽度。在铺平面与立面相连的卷材，应先铺贴平面，然后由下向上铺贴，并使卷材紧贴阴角，不应空鼓。立面墙上防水层须满粘。

（3）由于自粘型卷材与基层的粘结力相对较低，为避免卷材在立面和大坡面上产生下滑现象，在立面或大坡面上粘贴施工时，采用手持式汽油喷灯将卷材底面的胶粘剂适当加热后再进行粘贴、排气或辊压。

7）辊压、排气：卷材铺贴时，卷材不得用力拉伸。粘贴后，随即用压辊从卷材中部向两侧滚压，排出空气，使卷材牢固粘贴在基层上，大面积卷材排气、压实后，再用手持小压辊对搭接部位进行碾压，从搭接内边缘向外进行滚压，排出空气，粘贴牢固

8）收头处理及搭接：

（1）搭接缝粘贴：卷材搭接处在出厂时留有搭接边，粘接时把隔离纸掀剥即可，搭接宽度为长边不小于100mm，短边不小于150mm。

（2）卷材搭接密封：卷材短边搭接处、卷材收头、管道包裹、异型部位，采用密封膏密封，搭接边密封宽度为10mm。

（3）卷材收头处理：相邻两排卷材的短边接头相互错开500mm，避免多层接头重叠而使卷材粘贴不平，卷材接头处搭接长度为100mm。

（4）收头固定、封闭：卷材四周末端收头伸入凹槽（深20mm×高 40mm～60mm

的梯形槽）内，金属压条钉牢固，用专用封边膏密封。

9）组织验收：防水施工完毕工完场清，由施工单位自检合格后，报请监理，汇同业主、设计、质监等部门进行防水验收。

10）保护层施工：本工程地下室外墙采用砌筑240mm墙作为保护层。

11）常见问题处理措施

（1）气泡、空鼓：

由于基层潮湿、找平层未干，含水率过大，使涂膜空鼓，形成鼓泡。处理方法：先将起鼓部分全部割去，露出基层，排出潮气，待基层干燥后，再依照防水层的施工方法修补。

（2）翘边：

防水层的端部或收头处出现同基层剥离翘边的现象，主要是因为基层未处理好，不清洁或不干燥，收头时密封处理不好。施工时要仔细，细部施工时要注意做好排水，防止带水施工，下雨天不得施工，基层要保持干燥；对产生翘边的防水层，应先将剥离翘边的部分割去，将基层打扫干净，再根据基层材质选择与其粘结力强的底层涂料涂刮基层，然后做好防水层。

（3）破损：

防水层施工后、固化前，未注意保护，被其他工序施工碰坏、划伤。对于破损严重者，应将破损部分割去(稍大一些)，露出基层并清理干净，再按照施工要求、顺序，分层补做防水层。

1.1.4车库顶板种植楼面防水施工

常规施工工艺流程如下：

基层验收交接→基层表面清理、修补→涂刷渗透结晶型防水涂料→定位、弹基准线→附加卷材粘贴，节点加强→铺贴改性沥青耐根穿刺防水卷材→辊压、排气→收头处理及搭接→隔离层施工→组织验收→保护层施工。

1、基层处理 基层要平整、坚实、干净、无明水，如有混凝土皮、模板钉、砂浆等需清扫干净。阴阳角、管根、设备基础等细部应做成圆弧，圆弧直径应大于50mm。采用抹子等以手工涂刮的方式对接缝、螺栓，局部腐蚀等薄弱部位以及龟裂、边角等薄弱部位进行附加层处理。地下结构基层表面应平整、牢固，不得有起砂、空鼓等缺陷；阴阳角处，应做成圆弧形或钝角，同时表面应洁净干燥，经隐蔽验收合格才能进行防水层施工。

现场检查防水基层，完成工序交接检。防水基层须平整牢固，不得有突出的尖角，凹坑和表面起砂现象，表面须清洁若基层干燥，施工前应洒水湿润，有明水须先清除明水。

不符合要求的基层进行清理、修补，符合防水基层要求。

2、涂刷渗透结晶型防水涂料两遍，不漏刷、透底，平均厚度1mm，待与基层反应干燥后进行下道工序。

3、涂刷基层处理剂：将基层表面清扫干净，涂刷基层处理剂，涂刷薄厚一致；局部边角细部不易涂刷时，用毛刷均匀涂刷。不得有漏刷、麻点等缺陷，涂刷时按一个方向进行，厚薄均匀，不漏底、不堆积。

4、定位、弹基准线确定铺贴卷材的具体位置。
